Как сделать теплый пол по грунту – пошаговое руководство

Описание основных слоев пола по грунту

Разберем основные слои (пирог) пола по грунту. Рассматриваем конструкцию снизу — вверх. Будем описывать все слои, которые могут быть, без привязки к конкретному рисунку.

Уплотненный грунт — основание для устройства пола, должен быть качественно уплотнен;

Слои подсыпки (песок 7-10 см и щебень 7-10 см). Слои подсыпки могут выполняться для защиты от капиллярного поднятия воды и могут выполняться как выравнивающий слой. Щебень в слое подсыпки должен быть фракции 30-50 мм (крупный). Песок в слое подсыпки может быть любой, и речной, и карьерный (овражный). От того, с какой целью делается подсыпка, зависит можно ли заменить щебень на керамзит, про это можно прочесть в пункте Можно ли заменить щебень на керамзит, в этой же статье, ниже

Важно, чтобы слои подсыпки были качественно уплотнены. Есть условия, когда устройство подсыпки обязательно, и когда не обязательно

Об этом можно прочесть в пункте От чего зависит конструкция пола по грунту, в этой же статье, ниже;

Черновая стяжка пола по грунту . Это слой, поверх подсыпки или уплотненного грунта. Выполняется по полиэтиленовой пленке (она стелится на грунт или подсыпку), толщина черновой стяжки 5-7 см. Её можно не армировать. Иногда черновую стяжку заменяют проливкой. О проливке — в следующем пункте, о том, когда можно заменять черновую стяжку проливкой — в пункте Можно ли заменить черновую стяжку проливкой, в этой же статье, ниже. Щебень в конструкции черновой стяжки должен быть фракции 5-10 мм (мелкий). Песок в конструкции черновой стяжки должен быть обязательно речной, не карьерный (овражный);

Проливка (заливка) пола по грунту . Устраивается путем проливания раствором слоя подсыпки. Толщина проливки получается равной толщине слоя подсыпки. Она устраивается без полиэтиленовой пленки;

Гидроизоляция . Устраивается из рубероида, 1-2 слоя. Рубероид можно брать самый обычный, без посыпки. Есть условия, когда гидроизоляция обязательна. Об этом можно прочесть в пункте От чего зависит конструкция пола по грунту, ниже;

Утеплитение пола по грунту . В качестве утеплителя для пола по грунту рекомендуем применять ЭППС, плотностью 28-35 кг/м3, или пенопласт плотностью от 30 кг/м3 и выше. Толщина утеплителя определяется расчетом (в зависимости от климатической зоны);

Чистовая стяжка . Толщина чистовой стяжки 7-10 см. Щебень в конструкции чистовой стяжки должен быть фракции 5-10 мм (мелкий). Песок в конструкции чистовой стяжки должен быть обязательно речной, не карьерный (овражный). Чистовая стяжка (в отличие от черновой) армируется обязательно. Армирование выполняется сеткой с диаметром проволоки 3-4 мм. Как выбрать, 3 мм или 4 мм, написано в пункте От чего зависит конструкция пола по грунту, ниже;

Чистовое покрытие . Чистовое покрытие пола по грунту может быть любым. Соответственно, и подробности устройства свои для каждого вида покрытия.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

  • Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
  • Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
  • Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
  • Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
  • После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
  • На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
  • Сверху необходимо уложить металлизированную гидроизоляцию.
  • Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
  • Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Технология монтажа

Рассмотрим, какие этапы работ предстоит выполнить при устройстве теплого наливного пола.

Подготовительные работы

Вся рабочая поверхность очищается от загрязнений, устраняются неровные места, ремонтируются дефектные участки. После этого можно переходить к мессам, где будет выполняться укладка системы отопления. Здесь придется учитывать определенные нюансы:

  • следует не задействовать места для укладки инфракрасной пленки, на которых планируется установка крупногабаритных предметов,
  • при монтаже системы выдерживается расстояние от стен, определенное строительными нормами,
  • следите за тем, чтобы от других приборов отопления ваша система находилась на достаточном удалении (не менее двадцати сантиметров),
  • в обязательном порядке укладывается теплоизоляционный слой, который минимизирует тепловые потери. Лучше всего использовать материалы с фольгированной поверхностью, раскладывая их металлизированной стороной вверх и фиксируя края скотчем.

Монтаж теплого пола

  • пленочный теплый пол можно уложить самостоятельно или с помощью люверсов. Уложенные участки соединяются проводками, подключаются к терморегуляторной установке. После этого термостат и датчик температур синхронизируются. Монтировать датчик рекомендуется в гофрированную трубу. Проверяется система просто. Ее включают на несколько минут, чтобы все элементы прогрелись. Если этого не происходит, следует проверить все установочные этапы и найти ошибку,
  • кабельные полы укладываются практически так же, как пленочные, но при этом определенные отличия имеются. Кабеля запрещается укладывать друг на друга. Кроме того, запускать систему теплого пола можно только после того, как наливная поверхность полностью высохнет. Температурный датчик заливать растворной смесью запрещается. Образование пустотных участков, в которых находятся воздушные пузырьки, недопустимо,
  • водяная система. Чтобы устроить такой теплый пол, трубы выкладывают на поверхности, соединяют и заливают раствором. В качестве материала для устройства рекомендуется применять металлопластик либо медь. Второй вариант более долговечен, но и по стоимости обойдется дороже. Если желаете увеличить теплопроводность, то воспользуйтесь трубами из пластикового материала. Дешевый полипропилен укладывать не рекомендуется – он быстро выйдет из строя.

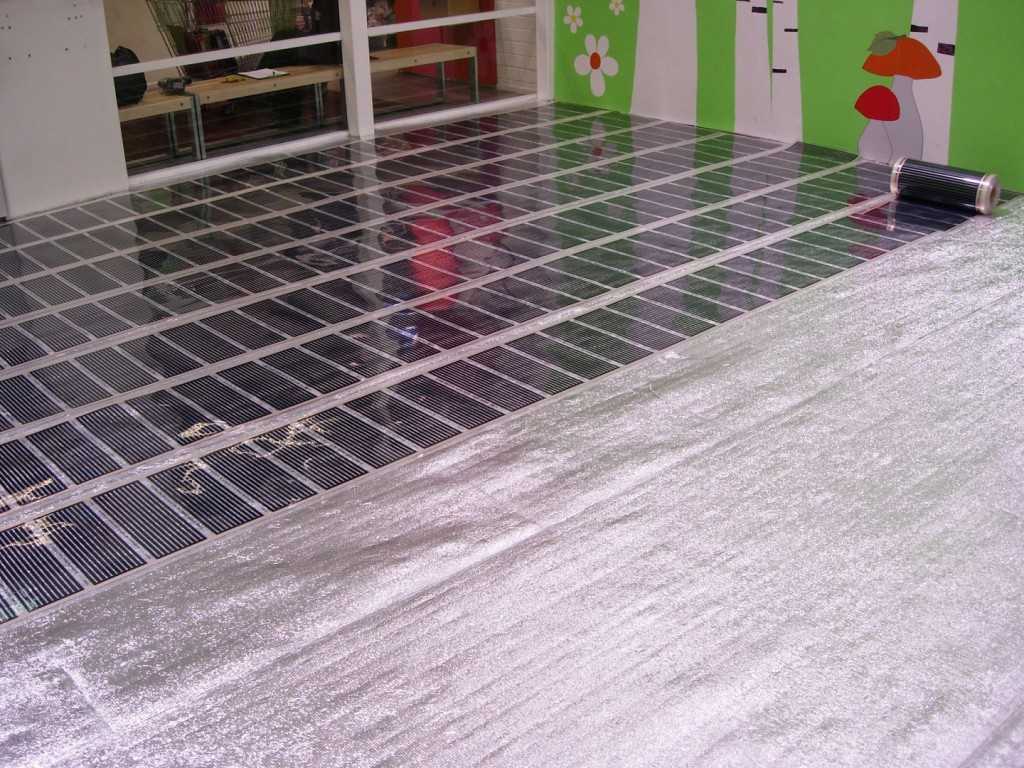

Пленочный теплый пол

Заливка наливного пола

В состав наливного пола входят два компонента, приобретаемые раздельно. Смешивать их разрешается обычной дрелью, установив специальную насадку. Сегодня можно приобрести готовый состав, но стоимость его будет значительно выше простых образцов.

Смесь готовится в соответствии с требованиями инструкции. После приготовления состав выливается на пол и раскатывается с помощью игольчатого валика, чтобы придать ему однородность и удалить воздушные пузырьки.

Остается только дождаться, пока наливной пол окончательно высохнет. Как правило, ему для этого достаточно одних суток. Только придется отслеживать состояние влажности и исключить сквозняки.

Засохший пол остается покрыть защитным лаковым составом, и по нему можно ходить.

Наливной пол на теплом полу считается современным вариантом решения строительного вопроса, повышает комфорт в помещении. В качестве тепловых источников можно использовать электрическую энергию или горячую воду.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Технологии строительства пола по грунту

Если в проекте в силу вышеуказанных причин отсутствует плита перекрытия, необходимая для фиксации облицовки пола первого этажа, возможны несколько вариантов обустройства подосновы. При этом заливка стяжки из бетона низкой прочности рекомендована во всех, без исключения случаях. На нее впоследствии будет опираться основная плита либо регулируемые лаги, необходимые при выборе паркета или половой доски.

Наливная стяжка

Схема бетонного плавающего пола по грунту

Максимальный ресурс конструкции обеспечивает наливная плавающая стяжка на ленточном фундаменте здания. Технология выглядит следующим образом:

  • заполнение котлована песком – периодическая засыпка с уплотнением каждых 10 – 20 см;
  • черновая стяжка – армирование не обязательно, под бетон марки М100 (5-7 см слой, наполнитель фракции 5/10 мм) можно уложить пленочную гидроизоляцию;
  • гидропароизоляция – мембрана, пленка либо рубероид в два слоя с запуском на монолитный ленточный фундамент на 15 – 20 см;
  • утеплитель – предпочтительнее экструдированный пенополистирол, сохраняющий характеристики даже в воде;
  • чистовая стяжка – армируется сеткой (ячейка 5 х 5 см, проволока 4 мм), заливается бетоном М 150 (фракция щебня 5/10 мм, песок речной либо мытый карьерный, без глины).

Также, в конструкции наливного пола можно легко устроить теплый пол, для этого надо в верхнюю стяжку уложить полиэтиленовые или металлопластиковые трубы для теплоносителя. Каждый контур теплого пола должен быть неразрывным, т.е. соединения труб в бетонной стяжке не допустимы.

Схема бетонного плавающего теплого пола по грунту

При уровне УГВ ниже 2 м, по опыту эксплуатации участка от 3-х лет, в конструкции пола по грунту допускается отсутствие нижней гидроизоляции, снижение толщины песчаной подушки до 15 – 20 см. При этом следует учесть максимальный уровень УГВ, согласно статистическим данным по региону. На стяжку могут укладываться любые облицовочные материалы.

Деревянные лаги

Бюджетным вариантом технологии пола по грунту является конструкция регулируемого пола:

  • на подушку из нерудного материала (послойное уплотнение по 20 см), укрытого гидроизоляцией, заливается бетонная стяжка;
  • лаги выставляются на регулируемых опорах, верхняя часть которых срезается после монтажа;
  • внутрь закладывается теплоизолятор (базальтовая вата или экструдированный пенополистирол);
  • половая доска либо ламинат укладывается непосредственно на лаги, для облицовки паркетом необходим слой фанеры.

Опоры нельзя монтировать на грунт или нерудный материал. Однако стяжка из бетона без армирования обходится дешевле любых других технологий.

Сухая стяжка

Пол по грунту может изготавливаться по технологии сухой стяжки. На начальном этапе конструкция аналогична предыдущему случаю (подушка + черновая стяжка + гидроизоляция). После чего, последовательность действий меняется. Производитель Кнауф предлагает готовое решение сухой стяжки следующего типа:

  • позиционирование маяков – специальные планки либо профиль от систем ГКЛ, зафиксированные шпаклевочным раствором;
  • засыпка крошки керамзита – промежутки между маяками засыпаются этим материалом по слою гидроизоляции;
  • укладка ГВЛ – специальные двухслойные плиты, крепящиеся друг к другу клеем и саморезами.

Схема сухого пола по грунту по технологии Knauf

Компания ЗИПС предлагает оригинальное решение сухой стяжки на ленточном фундаменте другого типа. Керамзитная крошка здесь заменена минватой, приклеенной к ГВЛ (так же двухслойный). После монтажа гипсоволоконных панелей поверх них укладывается 12 мм фанера, на которую так же удобно крепить любое напольное покрытие.

Данные технологии с успехом применяются, как для первого этажа, так и для любого следующего перекрытия в многоэтажном здании. В обоих случаях, кроме теплоизоляции обеспечивается звукоизоляция помещений.

Подготовка к обустройству бетонной стяжки по грунту

Подготовительные работы – обязательный этап создания бетонного пола, именно они занимают львиную долю времени в процессе обустройства стяжки. Но обойтись без них не возможно, если, конечно, не хотите получить низкокачественный результат.

Фильтрующий слой

В первую очередь необходимо заняться уплотнением земли в основании, которое поможет предупредить ее просадку и, соответственно, возможное растрескивание стяжки. Бетонные полы по грунту зачастую обустраивают в комбинации с ленточным фундаментом глубиной не менее 1-1,5 метра, внутри заполненным песком.

Но такой подход не допустим, если дом стоит на глинистом участке. Ведь глина задерживает влагу, поэтому, при наличии песка внутри фундамента, образуется застой воды и под зданием появится настоящий «пруд». Именно поэтому на глинистых территориях обязательно обустройство дренажа.

Наиболее оптимален в этом случае следующий порядок действий:

  • извлеченной при создании котлована глиной заполняется его нижняя часть;
  • выполняется внутренняя теплоизоляция дома и внешнее утепление фундамента. Эти действия направлены на нивелирование пучения почвы даже при отсутствии в здании отопления;
  • гравий засыпается на подготовленную землю, а затем тщательно уплотняется. Качество трамбовки в этом случае имеет очень большое значение, поскольку речь идет о предотвращении образования пустот. Осуществляется она с помощью особых трамбовочных механизмов;
  • на гравий насыпается песок, который тоже тщательно трамбуется и разглаживается.

Толщина фильтрующего слоя зависит от характеристик грунта, как правило, песочная и гравийная подушка не толще 15-20 см каждая.

Гидроизолирующий слой и черновая стяжка

После засыпки фундамента можно приступать к обустройству гидроизоляции будущей стяжки. Самыми популярными материалами для этой цели считаются поливинилхлорид и битумно-полимерные мембраны. Если уровень влаги для дома находится в пределах нормы, то можно обойтись обычной пленкой из полиэтилена толщиной 250 мкм, которая укладывается в два слоя.

Края гидроизоляционного материала должны быть несколько выше, нежели предполагаемый уровень чистовой бетонной стяжки

Особое внимание стоит уделить укладке гидроизоляции по углам, поскольку именно через них чаще всего проникает влага. Если материал не полностью покрывает периметр помещения, то его элементы укладываются внахлест и фиксируются с помощью скотча. Оптимальным материалом для черновой стяжки является «тощий» бетон, в который добавлен щебень

Полученная поверхность не должна быть идеально ровной, да и высокие требования к ней не предъявляются. Вполне достаточно, если она не будет иметь перепады в высоте не более 4 мм. При этом ее толщина должна составлять около 4 см

Оптимальным материалом для черновой стяжки является «тощий» бетон, в который добавлен щебень. Полученная поверхность не должна быть идеально ровной, да и высокие требования к ней не предъявляются. Вполне достаточно, если она не будет иметь перепады в высоте не более 4 мм. При этом ее толщина должна составлять около 4 см.

Теплоизоляционный слой

Утепление бетонной стяжки – важный этап, поэтому выбору теплоизоляционного материала уделяют много внимания. Он должен обладать такими качествами, как:

  • высокая прочность;
  • низкая теплопроводность;
  • огнеупорность;
  • удобство в использовании.

Чаще всего предпочтение отдается пенопластовому, пенополистирольному или слою из минеральной ваты. Необходимую толщину материала определяют по месторасположению дома. Например, в средней полосе России для утепления можно использовать плиты толщиной 10 см, в менее теплых регионах – до 20 см.

Уложенный теплоизоляционный материал обязательно накрывают сверху пленкой из полиэтилена, которая выполняет сразу два назначения: препятствует проникновению бетонного раствора в пространство между элементами утеплителя и обеспечивает пароизоляцию.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Начальный этап: засыпка песчаного слоя

Перед тем как начинать этот процесс, необходимо утрамбовать сыпучее сырье, благодаря чему песчаная подушка приобретет нужную плотность. Работы следует выполнять поэтапно в таком порядке.

Засыпать грунт песком. Толщина этого слоя должна составлять 10-15 см, после чего нужно утрамбовать его с помощью виброплиты.
Полить водой уплотненный песок. В этом случае рекомендуется применять шланг, на котором установлена насадка в виде распылителя

Важно знать: чрезмерное количество воды может серьезно затруднить дальнейшие работы, поскольку такой песчаный слой попросту невозможно качественно утрамбовать.
Дождаться, пока слой полностью высохнет.

Именно в таком порядке следует засыпать песок, если в здании возведен ленточный фундамент под полы. По грунту необходимо почаще проходить виброплитой, чтобы получился качественно утрамбованный слой.

Укладка теплого пола

Как лучше укладывать электрический теплый пол, зависит от типа нагревательных элементов

Для любого теплого пола важно обеспечить, чтобы нагревательные элементы не касались теплоизоляции. Для этого их отделяют от нее арматурной сеткой

Укладка кабеля

Выбирается место расположения терморегулятора. Он крепится на высоте более 30 см от пола. Если устройство скрытого типа, в стене пробиваются штробы под него, а также под провода питания и датчика температуры. В местах с повышенной влажностью термостаты не устанавливаются. Их выносят в соседние помещения.

На основании крепится монтажная лента с интервалами 50-100 см и с отступом от стен на 30 см. На полу делается разметка с учетом отступов от мебели. От стен расстояние составляет 10 см, а от труб и радиаторов – 15 см. Затем нагревательный кабель соединяется с силовым с помощью муфты, а после – крепится на монтажную ленту.

Кабель питания выводится через подготовленную в стене канавку к терморегулятору, а нагревательный –укладывается согласно схеме. При этом радиус в местах изгиба не должен быть меньше 5 см. Изгибы делаются плавными, без лишнего натяжения. Фиксация производится скобами или монтажной лентой. Не допускается соприкосновение или перекрещивание витков. Сближение не должно быть меньше 8 см. Все отступы строго соблюдаются согласно схеме, которая разрабатывается заранее.

Укладка кабельного теплого пола с отступами

Датчик температуры свободно помещается внутри гофротрубы вместе с подводящими проводами. Гофра на одном конце герметично закрывается заглушкой, чтобы внутрь не попал цементный раствор. Труба с термодатчиком располагается между витками кабеля на расстоянии от стены не менее 50 см и укладывается в подготовленную штробу, после чего провода подключаются к термостату.

Штробы заделываются раствором или шпаклевкой, а после застывания проверяется работоспособность системы теплого пола.

Укладка нагревательного мата

Нагревательные маты укладывать проще, поскольку кабель уже закреплен на сетчатой основе, которую следует только расстелить на основании. В местах поворота сетка аккуратно разрезается без нарушения целостности кабеля. В местах расположения препятствий сетка убирается, а кабель укладывается с соблюдением расстояния от соседних витков в пределах 6-8 см.

Разворот нагревательного мата при укладке

Важным преимуществом нагревательного мата является его малая толщина, что дает возможность заливать тонкую стяжку или укладывать нагревательные элементы в слой плиточного клея. Тогда толщина заливки составит всего 8-10 см, что позволит не занимать лишний объем помещения.

Укладка стержневого пола

Стержневые инфракрасные нагреватели внешне выглядят как веревочная лестница. Они содержат поперечные нагреватели и 2 продольных соединительных провода, по которым подается питание.

Стержневой рулон раскатывается по полу, начиная от терморегулятора. В местах разворота соединительный провод разрезается, после чего необходимо вновь соединить концы отрезком провода. Это снижает надежность теплого пола. Целесообразно подобрать рулоны подходящей длины. Тогда ничего резать не придется.

Стержневой теплый пол

После укладки в утеплителе вырезаются окна в шахматном порядке для лучшего сцепления стяжки с основанием. Все соединения необходимо тщательно изолировать.

Подготовительные работы теплого пола на грунте

Для того, чтобы водяной теплый пол по грунту, обеспечил нужным комфортом помещение, необходимо закупить следующие материалы:

  • крупного размера речной песок;
  • щебень, диаметром не менее 3 см;
  • гидроизоляционный слой;
  • теплоизоляция;
  • трубы и все комплектующие;
  • полосы пенополиуретана;
  • арматурная сетка;
  • распределительный шкаф.

Приобретя необходимые материалы, можно будет приступить к следующим работам.

Пирог конструкции

Теплый водяной пол, состоит из многослойной конструкции, которая располагается под напольным покрытием. Поэтому, прежде, чем приступить к монтажным работам, на стенах здания (по всему периметру) нужно нанести контрольные линии. Они впоследствии помогут регулировать пирог теплого пола по грунту.

Подготовка основания

С почвы нужно удалить поверхностный слой – гумус, где содержатся останки животных и корни растений. Если пропустить, этот этап подготовительных работ, в итоге в помещении появится не приятный запах. Затем очистив грунт от мусора и камней, его рекомендуется тщательно утрамбовать. Далее, так это будет основа, для последующей конструкции, грунт нужно выровнять при помощи уровня.

Убедившись, что все материалы и основание помещения готовы, переходят к монтажным работам.

Стяжка из отсева

Если щебень пропустить через строительное сито, то получится фракция частиц размером до 1 см. Это и есть отсев. Он похож на песок с крупной фракцией, но песчинки округлой формы, а у отсева частички колотые, с острыми гранями. Эта особенность строения заметно повышает прочность раствора по сравнению с песочным. В укладке такой раствор более сложный, но усилия в итоге оправдывают себя.

Тёплый пол под раствором с таким составом получается надёжным. Можно сэкономить, используя смесь М150. Не требуется добавлять фиброволокно.

Неудобство в том, что найти бетонный слой из отсева на растворных узлах сложно. В покупном растворе могут присутствовать крупные фракции. Это значительно усложнит процесс выравнивания стяжки. Камешки более 2 см допустимы по ГОСТу, поэтому производители выпускают такой раствор согласно нормам.

Если волнует вопрос, как правильно залить теплый пол в доме, целесообразнее приготовить раствор с использованием домашней бетономешалки, используя мелкий отсев.

Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

  1. Трубы. Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
  2. Коллектор. Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
  3. Циркуляционный насос. Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
  4. Демпферная лента. Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
  5. Крепежные элементы. Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Смесь из цемента и песка

Как правильно залить пол под тёплые полы с водяным контуром? Самый распространённый вид стяжки — из цемента и песка. С ним легко работается, песчаные частички выступают отличным пластификатором.

Обычно для выполнения бетонных работ в жилых комнатах применяются цементно-песчаные растворы марки 150. Для монтажа водяного пола рекомендуется взять М200. При увеличенных нагрузках на полы, можно и маркой выше:

  • М200-М250 при устройстве полов в торговых помещениях или общественных зданиях;
  • М300 применяют на складах и в гаражах.

Заводские смеси, которые доставят на место ремонта, приобретают на растворных узлах. В магазинах они упакованы в пакеты. Можно сделать смесь и самим. Это более трудоёмкий путь, но экономичный. Нужно выдержать дозировку компонентов и найти речной песок с крупной фракцией.

Цементно-песчаные смеси для сырых влажных помещений (санузлы, бассейны) делают с цементом М400. Цемент М500 быстро набирает крепость и подойдёт для помещений с сухими полами. Рекомендуемая толщина стяжки тёплых полов около 40 мм. Укладка водяного теплого пола в стяжку в таком случае будет выполняться без затруднений.

Как правильно залить теплый водяной пол, чтобы он служил долго? Он должен быть устойчив не только к механическому, но и термическому воздействию. Рекомендуется добавлять в растворы фиброволокно из полипропилена: 900 грамм на 1 кубометр. Стоимость такой добавки невелика, но она поднимет уровень прочности стяжки и не допустит появления мелких трещин. Следует знать, что фиброволоконная добавка не заменяет армирующую сетку.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
