Преимущества и недостатки системы
Подобная система обогрева пола в бане – непростое сооружение, которое помимо преимуществ имеет и недостатки. О плюсах и минусах лучше знать заранее.
Плюсы
- Комфорт от пребывания в бане повышается за счет того, что температура в помещении выравнивается. Нет ощутимых перепадов и «холодных» участков.
- При монтаже контуров в бетонную стяжку обеспечивается равномерная отдача накопленного в конструкции тепла в течение длительного времени.
- Экономическая выгода: нет необходимости покупать дополнительное оборудование или тратить электроэнергию для нагрева теплоносителя.
- Есть возможность обогреть не только все помещения бани, но и полы в доме, если баня является пристройкой к нему.
- Полы, если они деревянные, не будут гнить, так как тепло от системы будет быстро высушивать древесину. Будет решен вопрос с быстрым высыханием поверхностей в парилке – хорошее подспорье для вентиляционной системы.
- Поступающий снизу через приточное отверстие или решетку в двери холодный воздух сразу будет смешиваться с теплыми потоками, идущими от пола, не доставляя дискомфорта.
- Нагрев помещения бани до комфортной температуры будет происходить быстрее из-за дополнительного источника тепла.

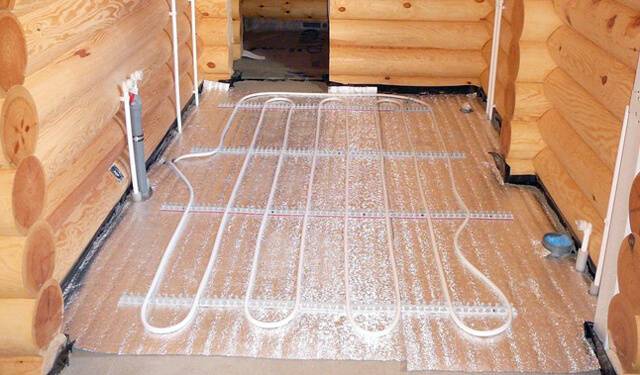

Укладка контура в бревенчатой бане
Минусы
- Баня не обогревается в круглосуточном режиме. Поэтому в зимнее время необходимо каждый раз сливать теплоноситель, чтобы при замерзании он не разорвал контуры. Как вариант, воду в трубах можно заменить на антифриз, тогда сливать его зимой не потребуется.
- Монтаж «теплого пола» даже в небольшом помещении бани лучше доверить профессионалам, обладающим опытом и специальным оборудованием.
- Высота конструкции, состоящей из нескольких обязательных слоев, составляет 70 – 110 см. Именно настолько уменьшится высота помещения.
- Протекающий пол в такой бане смонтировать уже не получится, так как излишняя влага негативно скажется на конструкции. Поэтому потребуется монтаж сливного отверстия и вывод жидкости в канализационную систему.
- Если есть желание смонтировать «теплый пол» во всех помещениях бани, то надо быть готовым, что нагрев теплоносителя займет больше времени.
- Значительная часть энергии от печи будет тратиться на обогрев теплоносителя пола.
Краткий обзор видов теплых полов
Теплый пол в парилке может стать отличным дополнением, которое сделает и без того приятные оздоравливающие процедуры ещё более комфортными. За счет разнообразия предложений на рынке можно подобрать наиболее оптимальный вид полов. В частности, различают три вида:
- водяной пол;
- электрический кабельный;
- электрический пленочный (инфракрасный).
Каждый из них обладает своими неоспоримыми преимуществами, однако имеет и ряд особенностей, которые стоит принимать внимание при монтаже пола
- Водяной пол в сауне, монтаж
С точки зрения установки, водяной пол наиболее сложен, так как требует целого ряда подготовительных работ, а также занимает значительное (до 28 дней) время.
Электрические полы гораздо проще в монтаже, однако и они имеют свои особенности.
Монтаж системы подогрева полов
Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.
Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.
Фиброволокно для армирования стяжки
Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.
Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.
Гидроизоляция пола в бане
Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.
Укладка теплоизоляции
Шаг 4. Укладывается металлизированная подложка.
Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.
Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.
Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

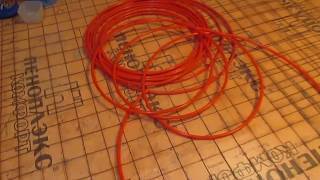

Уложен контур из пластиковых труб
Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.
Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.
Шаг 9. Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.
Цены на бетономешалки электрические
бетономешалка электрическая
Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.
Инструкция по применению пластифицирующей добавки
Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.
Заливка бетонного раствора
После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.
Тёплый пол в бане
Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.

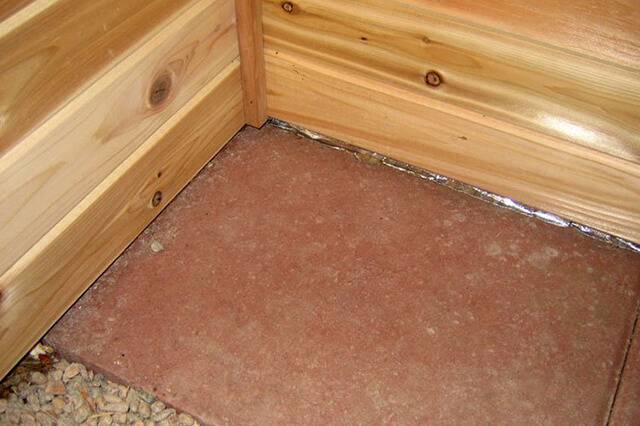

Заливка чистового пола в бане
- Перед работой создайте давление в системе — 1,5-2 атмосферы.
- Работу выполняйте при плюсовой температуре.
- Во время заливки уплотняйте бетон вибратором или другим способом.
- Оптимальная толщина заливки — 7-8 см, минимальная — 5 см. Если планируется плиточное напольное покрытие, толщина стяжки — 3-5 см.
- Поверхность делайте с уклоном в сторону слива, по маякам.
- После заливки помещение лучше затемнить, а пол накрыть полиэтиленовой пленкой до полного высыхания.
- Если пол покрывается плиткой, выбирайте матовую, чтобы не скользила. Часто пол оставляют без покрытия или используют реечные щиты или циновки.
[media=https://www.youtube.com/watch?v=NZtrqh0Wvo4]
Особенности обустройства
Можно использовать следующие виды обустройства полов, которые можно совместить с системой подогрева:
- Бетонная стяжка. Является лучшим вариантом, потому что позволяет сэкономить на материалах. Бетон характеризуется высокой степенью влагостойкости. Однако эксплуатация возможна только после того, как стяжка полностью высохнет. Для этого необходимо прождать 4–6 недель. Есть еще одна отрицательная особенность: места протечки в системе будет сложно определить.
- Полистирольная плита. Не совсем стандартный тип основания для бани, но очень эффективен в использовании с системой обогрева. В особенности с фольгированной поверхность он позволяют хорошо защищать от конвективного и излучаемого тепла. Но поверх нужно будет все равно использовать бетонную стяжку.
- Прокладка под деревянными полами. Можно пойти более легким путем и организовать обогрев непосредственно половиц. Для этого в лагах проделываются отверстия под трубы. Плюс в том, что ремонтопригодность такого обустройства подогрева в разы выше.
Пример, как сделанный теплый пол проходит под половицами и в системе лаг
Оборудование водяного теплого пола в бане
Обогревающая система состоит из нескольких элементов и дополнительного оборудования. В конструкцию теплого пола входят:
- Теплоноситель. Это самый главный рабочий элемент обогревающей системы, который поступающую тепловую энергию отдает на поверхность пола и в слои стяжки. Укладывается теплоноситель равномерно по всей площади помещения, с определенно выдержанным шагом в форме улитки или змейки.
- Электрокотел от дровяного котла. Это еще один главный элемент водяной системы в бане. Поскольку при топке дровами, печь не может регулировать температуру подаваемой воды в теплоносители, контуры могут быть достаточно горячими и некомфортными при ходьбе. В функции смесительного узла входит смешивание остывшей обратки с горячим потоком воды, что позволяет автоматически поддерживать желаемую температуру в бани.
- Теплообменник. Это емкость с особым пространством, куда сначала поступает холодная вода, затем нагревается и выходит в теплоноситель. Причем теплообменник не только нагревает воду, но и прогревает прилегающие комнаты отдыха. Существует два варианта расположения теплообменника. Первый вариант – это внутреннее крепление оборудования в печной камере. И второй вариант – опоясывающая труба отопления дымохода печного отопления.
Рассмотрев предназначение и устройство теплых водяных полов, необходимо ознакомиться с их положительными и отрицательными качествами, которые могут повлиять при выборе данной системы для бани.
Элементы системы «теплый пол»
Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.
Таблица. Основные комплектующие для «теплого пола»
| Иллюстрация | Описание |
|---|---|
| Контур для теплого пола | В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором. |
| Смесительный узел | Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах. |
| Теплообменник | Это емкость, расположенная над топкой, в которой происходит нагрев жидкости. |
| Циркуляционный насос | Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора. |
| Система водоотведения | При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа. |
контур для теплого пола
Смесительный узел
Циркуляционный насос
Монтаж в стяжку
Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.
Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.
Таблица. Пошаговая инструкция монтажа теплого пола
Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.

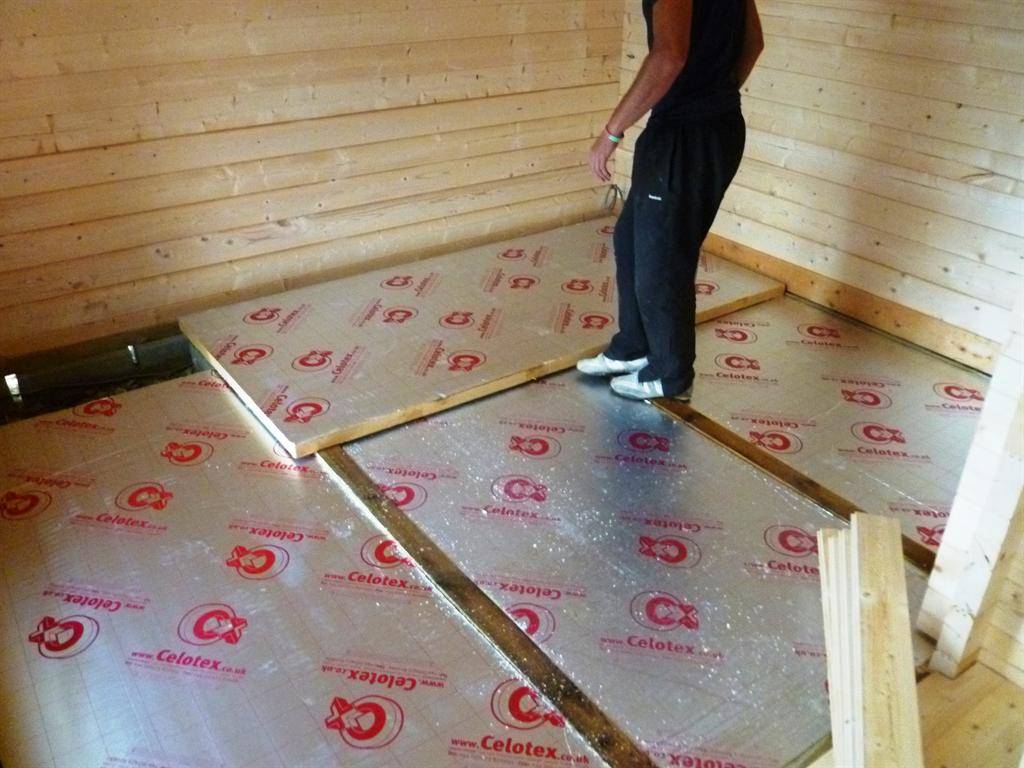

Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм
Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.

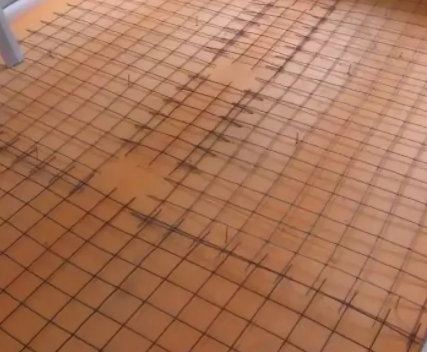

Арматурная сетка
По утеплителю укладывают арматурную стеку.

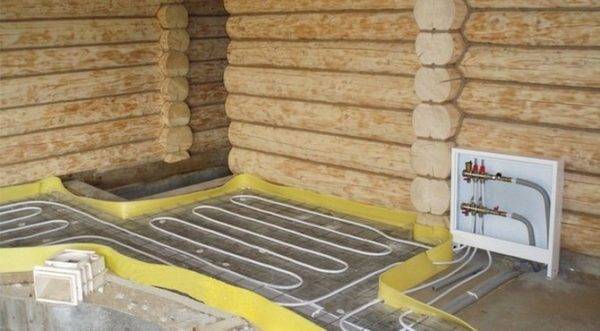

Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление
Запускать систему следует после полного высыхания стяжки.
Можно ли в бане делать водяной пол?
Устройство тёплого водяного подогрева пола в бане не только целесообразное, но и необходимое решение. В отличие от инфракрасных и электрических полов, использование водяной системы отопления полностью безопасно.
Возможно уложить контур под плитку и получить теплое основание без дополнительных энергозатрат. Нагрев теплоносителя будет осуществляться от котла, стальной или кирпичной печки.
Какие преимущества этого решения существуют?
- Контур монтируется внутрь стяжки, не уменьшает полезную площадь.
- Высокая теплоотдача при сравнительно небольших расходах энергоносителя.
- Равномерный прогрев помещения, отсутствие холодных зон.
- Возможность отопления сразу нескольких помещений от одного котла или печки.
- Возможность отключения системы отопления в летнее время.
Еще одно несомненное преимущество, это возможность уложить тёплые водяные системы подогрева полов в бане своими руками. Хотя процесс монтажа трудоемок, но полученный результат полностью оправдает все ожидания.
Особенности изготовления
Так как баня является помещением, рабочая среда которого это повышенная температура и влажность, то материалы должны спокойно выдерживать воздействие воды и быть стойкими к гниению. Такое покрытие будет самым правильным выбором, особенно если вы собираетесь монтировать теплый пол.
Зачастую для таких целей применяются разнообразные виды кафеля, керамогранита, а в некоторых случаях даже природный камень. Все эти материалы отлично передают полученное тепло и совсем не подвержены влиянию воды. Укладка производится строго на плиточный клей с гидроизоляционными свойствами, такими как церезит.
Многие хотят, чтобы их пол был изготовлен из натурального дерева, которое конечно тактильно приятнее камня, но требует, куда больших усилий для монтажа и последующей эксплуатации. Нюанс такого покрытия состоит в том, что древесина впитывает влагу, расширяется под действием воды, а в местах соединений способствует образованию плесени. Поэтому профессионалы рекомендуют использовать только хвойные породы деревьев, ведь в их теле сосредоточено огромное количество масел, которые повышают стойкость к воде и не дают древесине прогнить.
Но, если вы ищете самый оптимальный вариант, то рекомендую остановить свой выбор на обычной напольной плитке. Несмотря на то, что материал недорогой, по эффективности он превосходит древесину в разы. Дерево не может полноценно передавать тепловую энергию напольному покрытию, ведь само является утепляющим материалом.
Также, можете остановить свой выбор на натуральном камне. Отлично смотрится на полу и передает атмосферу теплоты и натуральности. Ну, а в плане тепловых свойств, не хуже чем плитка, передает тепло от труб обогрева в полном размере. Единственным минусом такого покрытия является трудность уборки. Но, все будет зависеть от того, какой камень вы выберете.
Электрический тёплый пол в баню
Электрическая система для бани не опасна, так как нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.
Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.
Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:
- от всех стен по 5 см;
- по 10 см от источников тепла;
- делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.
Краткая инструкция по установке
В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:
- На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.
Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.
При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.
Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.
- Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
- Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.
Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.
Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.
- Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.

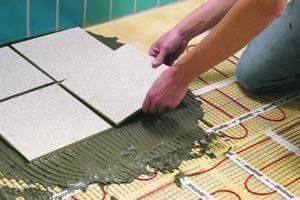

- Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.
Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.
Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.
Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.
Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.
При установке матов важно руководствоваться следующими требованиями:
- не резать и не сгибать их;
- не перекрывать один другим;
- не класть тяжёлые предметы;
- не ходить по неустановленным матам;
- не укладывать маты при температуре меньше 5 градусов;
- не устанавливать их под стены;
- не класть под деревянные полы.
Подготовительные работы
Как и любая стройка, начало было сделано с фундамента. Сначала сняли небольшой слой почвы и сделали гравийную подсыпку. Фундамент планировался и был сделан монолитный (плитный). По периметру выложили бетонные пасынки, по углам сделали армированную обвязку, внутри отсыпали песком. Песок хорошо разровняли, утрамбовали и на него выложили плиты пенополистирола, стыки между ними запенили монтажной пеной.
Пенополистирол пришлось ещё выложить вертикально по внутреннему периметру фундамента, чтобы отбить мостик холода со стороны стен. Предварительно была сделана система канализации (слив воды), чтобы потом не повредить пластиковые трубы пола. После этого расстелили рулонный фольгированный утеплитель — экофол, который специально предназначен для тёплых полов. Стыки проклеили фольгированным скотчем.
Монтажные работы
Если мощности печки не хватает, рекомендуется сварить аккумуляторный бак
Укладка контуров в бане не отличается от аналогичных работ в любом другом помещении.
Предлагаем ознакомиться Каким лаком покрыть печь из кирпича
Пирог (устройство пирога теплого водяного пола) для пола в бане укладывается так же, как и в доме:
- гидроизоляция;
- утеплитель;
- отражающая фольга;
- трубы (для водяных полов оптимальная схема укладки – спираль, т.к. она прогревает пол равномерно);
- стяжка с уклоном в сторону стока и финишное покрытие.
Если монтаж производится по грунту, перед укладкой гидроизоляции нужно насыпать песчано-гравийную подушку или слой керамзита.
В сухих комнатах можно обойтись без стяжки:
- выбрать в качестве утеплителя профильные маты (о матах для теплого водяного пола), уложить трубы в каналы, а сверху – финишное покрытие;
- использовать плиты ДСП с фрезерованными каналами;
- уложить трубы между лагами.
Выбор теплого пола для сауны: выводы
Так, если она достаточно ровная и сама парилка сделана основательно, то можно смело применять водяной пол. Несмотря на то, что сама стяжка займет около 10 сантиметров, а введение в эксплуатацию возможно только спустя месяц, этот тип является наиболее самоокупаемым по сравнению с другими.
Кабельный электрический пол подойдет в тех случаях, когда нет возможности провести водопровод и повышенное потребление электроэнергии не смущает владельца. К сожалению, за счет использования довольно толстой стяжки, введение в эксплуатацию возможно только через 28 дней.
Инфракрасные полы представляют собой бюджетную альтернативу всем вышеперечисленным типам. Монтаж теплого пола в сауне займет не более одного дня, после чего его можно смело использовать. Единственным недостатком такого вида является то, что он не слишком долговечен.
При выборе рекомендуется принимать во внимание:
- финансовые возможности;
- условия эксплуатации;
- существующие ограничения;
- желаемый срок безаварийной службы.
Все это поможет подобрать оптимальный в данной конкретной ситуации вид системы обогрева.
