Как правильно установить светильники в натяжной потолок своими руками? Пошаговая инструкция монтажа

Способы крепления потолочных люстр

Различают два способа крепления люстр к потолку. Первый из них предусматривает фиксацию на крюк, второй – на прямую или крестообразную монтажную пластину. От того, как именно будет монтироваться прибор, зависит характер подготовительных работ перед установкой.

Крюки для подвеса

Подвесной крюк – один из самых распространенных крепежных узлов в конфигурациях устройств для освещения. Этот элемент обычно входит в базовый комплект, но его можно приобрести и отдельно. Люстры, подвешиваемые на крюк, оснащены специальным кольцом, скобой или карабином на корпусе.

Крюки имеют различные диаметры стержня и несущие характеристики, отличаются по конструкции, которая рассчитана для конкретных типов оснований

Основные виды крепежных элементов:

• анкерные – фиксируются враспор в заранее просверленном отверстии необходимого диаметра и глубины;
• сквозного типа – закрепляются через этажное перекрытие в процессе строительства здания;
• закладные – применяются для панелей перекрытий, в которых есть пустотные каналы.

Размер и тип крюка подбирается под вес прибора.

Такой способ крепления для натяжных потолков считается простым и довольно надежным, но при этом всегда есть риск, что основание устройства будет расположено неровно. Крюки фиксируются в черном потолке, а в самом натяжном полотне делается отверстие, через которое и подвешивают прибор.

Монтажные пластины и планки

Монтажная планка – крепежный металлический профиль, оборудованный шпильками или боковыми отверстиями с резьбой и зажимами. Эта конструкция крепится к потолку, а люстру надевают на выступающие шпильки, фиксируя декоративными гайками. Основную нагрузку принимает плита перекрытия.

На основное потолочное покрытие предварительно устанавливается закладная из деревянных брусков, фанеры или в виде готовой пластиковой площадки. В натяжном полотне проделывается отверстие, через которое монтажная планка прикручивается к подготовленной платформе

Монтажные пластины имеют стандартные габариты и похожие характеристики, и бывают несколько видов:

• продольные – предназначены для легких, небольших светильников;
• крестообразные – состоят из двух длинных полосок, применяются для среднегабаритных приборов с большим диаметром основания;
• двутавровые – необходимы для фиксации тяжелых, габаритных люстр.

Установка осветительного прибора с планкой на натяжной потолок на порядок сложнее, чем крепление на крюк. Зато в данном случае проще добиться того, чтобы люстра висела ровно.

Технология фиксации точечных светильников в натяжном полотне

• Определяем расположение светильников в натяжном потолке и составляем схему.
• После укладки проводки прикрепляем регулируемые стойки к базовому покрытию по чертежу.
• Проектируем лазерным лучом отметку на полу в месте фиксации стойки. Это понадобится для простого обнаружения стоек после установки потолка.
• Натягиваем полотно.
• Через сутки после монтажа потолка в местах расположения стоек приклеиваем несколько термоколец на суперклей.
• После надежной фиксации вырезаем внутри колец отверстие.
• Вставляем протекторное кольцо и кладем изнутри на потолок.
• Крепим наружную планку крепежа.
• Достаем кабель и подсоединяем к клеммам прибора.
• Устанавливаем декоративный профиль и регулируем положение светильника по высоте полотна.
• Прижимаем к корпусу пружинные крепления и протягиваем в отверстие.

Как делать монтаж проводки в зависимости от поверхности?

Если принято решение самостоятельного монтажа, то учитывайте тип потолочной поверхности. От этого фактора зависит дальнейшая работа.

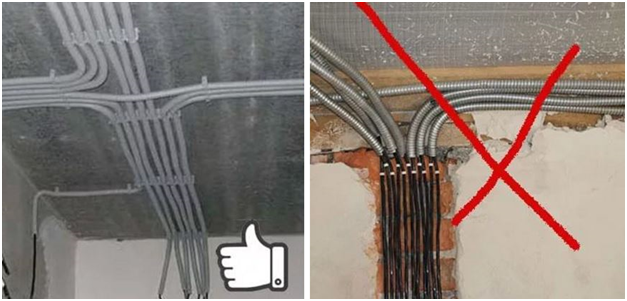

Как развести проводку под натяжной потолок с учетом материала? Варианты следующие:

1. Дерево

Если потолок выполнен из дерева, то основным «маскирующим» материалом выступают стальные трубы.

При выборе диаметра изделия ориентируйтесь на толщину применяемого жгута проводов (кабельной продукции). Если планируется применение нескольких кабелей, то протягивайте их через одну трубу (заблаговременно предусмотрите больший диаметр изделия).

Требования к распредкоробкам:

• исполнение IP 65;
• выполнение из металла;
• внутренние элементы коробки ограждены от прикосновения к ним кабельных жил.

Для этих целей используйте изолирующие материалы.

Монтаж выполняется по следующему алгоритму:

• делайте разметку пути, по которому будут идти провода (кабельная продукция);
• отмечайте места и монтируйте проходные и распределительные коробки;

отмеряйте трубы и нарезайте их, после чего фиксируйте изделия на потолке, объединяйте

• конструкцию с помощью сварки;
• любые изменения пути кабелей (подъемы, опускание, повороты) делайте под углом 90 градусов;
• стягивайте кабель с небольшими промежутками (чтобы не было провисания), после чего оставляйте на выходе 22-25 сантиметров (этой длины достаточно, чтобы зачистить и соединить провода);
• объединяйте жилы, которые сходятся в распределительные коробки под натяжным потолком;
• заземляйте проводку, после чего проверьте качество выполненных работ.

2. Металл

Если поверхность потолка выполнена из металла, то трубы для прокладки должны быть выполнены из электротехнического пластика. Преимущества материала – легкость монтажа, устойчивость к воспламенению, надежность.

Из этого же материала должны быть выполнены и коробки для объединения проводов. Если установка таких конструкций недопустима в помещении (по требованию нормативных документов), то применяйте трубы из стали.

Монтаж делайте следующим образом:

• размечайте путь, по которому будут проходить провода. Действуйте согласно нарисованной схемы (так будет проще делать ремонт проводки под натяжным потолком в будущем);
• размечайте и монтируйте распредкоробки;
• отмеряйте трубы и нарезайте их нужной длины, после чего фиксируйте их на потолке. По завершении работы склеивайте конструкцию;
• следите, чтобы все направления движения кабеля делались под углом 90 градусов. Используйте для этих целей гофру;
• протягивайте кабельную продукцию в закрепленных трубках с помощью стальной протяжки и
• выводите кабель на расстояние 22-25 сантиметров с каждой из сторон;
• спаивайте или сваривайте жилы в распредкоробках;
• проверяйте правильность монтажа.

3. Железобетонные конструкции

В старых домах (времен СССР) применялись железобетонные плиты, которые требуют к себе особого подхода. На современном этапе перекрытия готовятся в процессе строительства.

В них заблаговременно укладывается все необходимое для проводки – коробки, трубы и прочее. Но такая конструкция характерна для новых зданий. Что касается старых домов, то в них применяются стандартные плиты-перекрытия.

Если это ж/б плиты – ваш случай, то проводку стоит делать в специальных каналах.

Сложность в том, что внутри отверстий набивается грязь и песок, которые усложняют процесс протягивания кабельной продукции. Следовательно, перед выполнением работы убедитесь в возможности ее выполнения.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Работаем с проводами

Проверяем фазировку

Часто при самостоятельной установке прибора освещения возникает вопрос, как не запутаться в проводке и правильно подключить прибор. Поэтому прежде, чем осуществить крепление люстры к потолкам из бетона или поверхности, отделанной другим способом, необходимо осуществить проверку фазировки проводов для нее.

Нулевой провод всегда является общим, а фазные провода подключают к лампам с помощью выключателей.

И ноль, и фазу проверяют индикатором фазы. Внешним видом прибор напоминает отвертку. Во время работы с индикатором, его необходимо зажать средним и указательным пальцами правой руки в специально обозначенном месте. От жала индикатора руки защитит предохранительная манжета.

Во время проверки фазировки большой палец устанавливают на специальную металлическую клемму, расположенную с торцевой части рукоятки индикатора, или специальной кнопки, если у вас электронный прибор, а жалом прикасаются к проводу, являющемуся объектом проверки. Если исследуемый провод оказался фазным, лампочка загорится, или дисплей подсветится специальным символом.

Прежде, чем приступить к проверке, необходимо обесточить электричество и выкрутить пробки. После этого зачистить концы проводов, выходящие из потолка, от защитного покрытия, развести их в стороны, вкрутить пробки, включить выключатель. С целью соблюдения безопасности при работе, под табурет, с которого будет выполняться проверка, подкладывают резиновый коврик. Далее с помощью индикатора находят один или два фазных провода в зависимости от типа выключателя. После этого выключатель отключают, снова делают проверку индикатором, который уже не должен светиться.

Если прибор загорелся, то выключатель переключают в разрыв фазы, а нулевой провод для однополярного выключателя пускают напрямую.

В принципе, работа не сложная, но если у вас отсутствует опыт обращения с проводкой и электричеством, лучше пригласить на помощь профессионала.

Осуществляем прозвонку

Нередко возникают ситуации, когда в комнате гаснет свет, при этом лампочки в светильнике находятся в работоспособном состоянии. В таком случае, приходится прибегать к процессу «прозвонки», а именно – проверять целостность проводников электрического тока и правильность их подключения.

Иная ситуация, когда нужно повесить люстру, а провода, которые выходят на клемму, выполнены в одном цвете или не соответствуют стандартам по маркировке.

Специальный инструмент, при помощи которого делают прозвонку проводов, называют мультимером.

До начала прозвонки нужно выкрутить все лампочки из патронов люстры и сами патроны. Внутри источника света располагаются два контакта:

• нулевой – сбоку;
• фазовый – по центру.

Первый щуп, идущий от мультимера, устанавливают на боковой контакт, вторым касаются проводов, которые выходят из прибора освещения. После того, как мультимер издаст характерный сигнал, провод, результатом соприкосновения с которым стал звук, отмечают маркером. Он будет нулевым.

Следующим этапом находится фаза. Порядок действий будет таким же, как и при поиске нулевого провода. Единственное отличие заключается в том, что устанавливать первый щуп необходимо на центральный контакт. Фаза также отмечается маркером.

Чтобы найти заземляющий провод для люстры, корпус которой состоит из металла, один щуп мультимера ставят на часть корпуса, проводящую ток, а вторым поочередно касаются оголенных концов проводов или контактов на соединительной колодке. Тот провод, при соприкосновении с которым, мультимер издаст характерный звук, будет заземляющим.

Если люстра или светильник оснащены несколькими ступенями освещения, а проводка – только одним фазным проводом, то все провода подключаются к нему с помощью скрутки.

Как видите, здесь нет ничего сложного, тем не менее, данный этап очень важен. Игнорирование этой процедуры и неверное подключение приборов может привести к перегрузке проводки.

Выбор точечных светильников для расположения на натяжном потолке

Светильники для подвесного натяжного потолка годятся не всякие. Пленочное полотно очень тонкое и легкое. Установка спотов предполагает монтаж на базовом потолке и формирование отверстий в полотне для осветительных приборов.

Учитывать нужно и другую особенность именно натяжной пленки: материал не переносит действия высокой температуры. Это исключает применение аппаратов слишком высокой мощности, а также ламп накаливания или металлогалогенных: последние очень сильно нагреваются, что приводит к деформации пленки.

Соответственно, наиболее важным параметром выбора становится тип источника света и мощность:

• Если используется лампа накаливания, то ее мощность не должна превышать 40 Вт. На тканевое полотно допускается монтаж светильника мощностью до 60 Вт, так как полиэстер более устойчив к действию температуры;
• галогеновая лампа нагревается еще сильнее. Максимум для ПВХ-пленки составляет изделие, мощностью в 20 Вт;
• светодиодные приборы не нагреваются вне зависимости от мощности, так как такая модель включает специальные теплоотводящие устройства.

Какие светильники лучше для натяжного потолка в зале или спальне, определяет высота комнаты и устройство потолка.

Классифицируют светильники по методу установки:

накладные – лучший вариант для натяжной пленки. Устройство включает крепежную площадку, которая устанавливается на базовой поверхности и корпус. Отверстие под светильниками ПВХ-пленке должно быть меньше по диаметру, чем корпус изделия;

Для того, чтобы работать при свете или отдыхать, требуется разный уровень освещения. Этот вопрос также решается с помощью точечных светильников.

В этом случае при выборе нужно обратить внимание на конструкционные особенности:

Светильники стационарные. Большинство встраиваемых моделей относится к этому типу;

• поворотно-выдвижные – интересный вариант, который, однако, предусматривает ручную регулировку, так как выдвинуть корпус можно только руками;
• споты – оборудуются поворотным механизмом и регулируются вручную. Споты выпускаются самые разные, но чаще всего представляют собой несколько светильников, установленных на общий крепеж.

Схемы размещения точечных светильников

Рассмотрим конкретные схемы широко применяющееся на практике.

Данные схемы №1,2 с минимальным количеством точек и люстрой по центру, пригодны для относительно небольших помещений.

Например, если у вас не угловой кухонный гарнитур, который выстроен вдоль единственной стенки, то выбирайте схему №2.

Схема №4 выравнивает освещенность. Она также может применяться для кухни, но только уже с угловым расположением шкафчиков.

Еще с помощью нее, удобно подсвечивать любые отдельные зоны в комнатах – обеденную на кухне или зону отдыха в зале.

В спальной комнате, детской и в гостиной, часто применяются схемы №5,6,10 с полуокружностями, окружностями, дугами, овалами.

1 of 3

Не думайте, что без люстры резко уменьшается количество вариантов. Тут тоже есть место фантазии.

Главное что нужно сделать в этом случае – разделить потолок на группы освещенности, и тем самым создать различную степень освещения в одной и той же комнате.

Вот несколько вариантов. Каждая отдельная группа на них отличается по цвету.

К примеру, возьмем рабочий кабинет. Здесь одни из самых жестких норм по уровню освещенности. Однако это не говорит о том, что потолок нужно равномерно и обильно застилать спотами.

Выделите две зоны:

зона отдыха

В первой, где обычно стоит диванчик или кресло, не надо много света. Сделайте его более мягким и не столь ярким.

А вот там где стол, максимально насытьте потолок точечными спотами, так чтобы можно было работать даже без настольной лампы.

Меры безопасности при разводке проводов под точечные светильники

При проводке освещения, вне зависимости от типа и вида осветительных устройств необходимо отключит подачу напряжения на основной кабель питания. Весь инструмент используемый при работах должен иметь надежную изоляцию.

При выборе провода и кабеля питания необходимо обратить особе внимание на соответствие его сечения расчетной нагрузке. В домах или жилых помещениях, в которых предусмотрена схема заземления однозначно стоит остановиться на трехжильном проводе

В этом случае вероятность случайного поражения электрическим током при эксплуатации электроприборов будет сведена к минимуму. Оболочка кабельной продукции должна иметь высокую стойкость к возгоранию и способность к затуханию.

В точках контакта и соединения проводов запрещается использовать самодельные скрутки. Необходимо применять специальные клеммы или обжимные гильзы.

Соблюдая вышеперечисленные советы и требования при создании разводки под точечные светильники можно добиться максимальной безопасности, как при проведении работ, так и в процессе их эксплуатации.

Какие точечные светильники выбрать?

Лучший вариант

Установка прибора должна осуществляться до того, как начат монтаж новой поверхности. Изначально крепится любая лампа, светильник или другой осветительный прибор. Устанавливать его после покраски или поклейки обоев совершенно несложно. Люстры под натяжной потолок понадобятся особенные, притом что сам процесс монтажа относительно трудоемкий.

Какую люстру выбрать для натяжного потолка? Она должна быть встроенного или накладного типа. Известно, что подбор изделия в некоторой степени определяется дизайном помещения и способом крепления. Не все варианты могут быть вмонтированы в натяжную пленку.

Кроме этого, не устанавливают люстры в натяжной потолок, если последний изготовлен на основе ПВХ. Это обусловлено тем, что существует вероятность изменения их цвета и размера из-за постоянного температурного давления. Галогенные лампы используют при формировании освещения, направление луча света организуют вниз или в сторону, но не на поверхность натяжного изделия. Для люстры с галогенной лампой обязателен плафон, иначе будет испорчена поверхность пленки.

Какую выбрать люстру под натяжной потолок? При выборе обращают внимание на основные характеристики светильников. Можно вешать вариант, который имеет тарелочную форму, при этом его основание не должно быть металлическим

Металл способен очень сильно подогревать полотно, чего допускать ни в коем случае не разрешается.

Выбирая подходящий вариант, нужно учитывать еще одно правило: плафоны на лампе могут быть направлены вниз или по разным сторонам. Это позволит предотвратить отрицательное воздействие на материалы, из которых произведена пленка. Натяжные изделия становятся более темными из-за влияния лучей осветительного прибора, которые направлены именно на них.

Как выбрать люстру? В магазинах нужно рассматривать те виды люстр для натяжных потолков, которые функционируют на энергосберегающих лампах. Это не только позволит сэкономить бюджет семьи, но и убережет материал поверхности от чрезмерного перегрева. Кроме того, потолочные люстры для натяжных потолков не должны иметь слишком сложной конструкции, иначе это затруднит процесс монтажа.

Монтаж на натяжной потолок

Натяжные потолки – одно из самых популярных решений во время ремонта. Именно благодаря такому виду покрытия можно создать оригинальный дизайн. Например, можно сделать многоуровневый потолок или создать имитацию звездного неба. Дополнив потолок точечными светильниками можно добиться необычайного уюта в любой комнате.

Монтаж точечных светильников на натяжные потолки, как и в предыдущем случае, начинается с прокладки проводки.

После того, как работы с проводами завершены, монтируется алюминиевый профиль, который служит основой для натяжного потолка. После крепления направляющих, становится виден уровень, на котором будет располагаться потолок

Для того чтобы не ошибиться при установке, рекомендуется натянуть обычные нити, которые крепятся к профилю и обозначают уровень будущего потолка.

Далее следует отметить те места, где будут ставиться светильники. Сделать это можно двумя способами.

Первый – выполнить соответствующую разметку на потолке при помощи карандаша и рулетки. Если же дома есть лазерный уровень, то разметку будет выполнять гораздо удобнее.

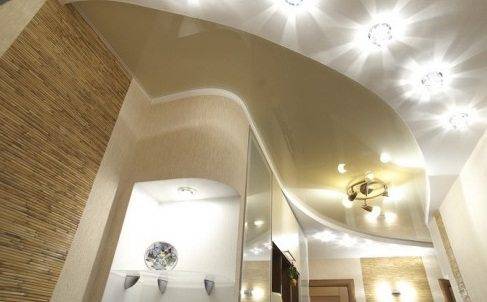

На натяжном потолке есть множество вариантов размещения точечных светильников, с их помощью можно даже визуально зонировать пространство, отделяя “рабочую” зону от места для отдыха

На тех местах, где будет располагаться точечный светильник, устанавливается специальная платформа. Она имеет вид пластикового круга, внутри которого будет размещаться светильник. Платформы устанавливаются таким образом, чтобы между их краем и натянутой нитью было расстояние в пять сантиметров. Выставив платформы на необходимом уровне, можно снимать натянутые нити.

После того, как подготовительный этап завершен, можно переходить к натяжению полотна потолка. После того, как эти работы выполнены, необходимо на ощупь найти установленные заранее платформы. По их контуру на полотне потолка делается отметка.

Далее на выполненные отметки на клей садятся протекторные термокольца. Они выполняют несколько функций. Во-первых, защищают потолок от теплового излучения лампочки в будущем. Во-вторых, кольца удерживают полотно, не позволяя ему разорваться во время монтажа светильника.

Клей для термоколец необходимо использовать специальный, для пластика, который изготавливается на основе цианоакрилата. Это может быть Космофен, Контакт или Космполаст, а также любой другой, подходящий по составу

Клей наносится очень осторожно, только на ту поверхность, где будет крепиться термокольцо. Не стоит размазывать его по всему потолку, достаточно нанести тонким слоем на термокольцо и хорошо прижать его пальцами

После того, как клей схватился, а на это понадобится 3-4 минуты, можно переходить к следующему этапу. Так, внутри кольца при помощи острого ножа делается отверстие, через которое достаются заранее подготовленные провода.

При зачистке пленки внутри кольца важно удалить ее полностью, так как ее остатки могут в дальнейшем мешать охлаждению светильника. Далее они подсоединяются к светильнику, а сам прибор крепится к посадочной платформе специальными «ушками»

Также рекомендуем прочесть другой наш материал, где мы подробно рассказали о особенностях выбора лампочек для натяжных потолков.

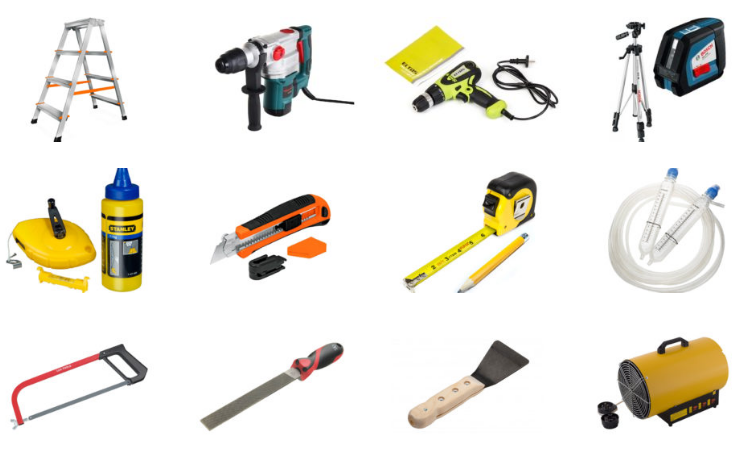

Необходимые инструменты и комплектующие для монтажа натяжного потолка

Закупите заранее все элементы, чтобы не останавливать работы. Мало знать, как натянуть натяжной потолок

Важно, чтобы под рукой был такой набор инструментов:

1. Для промеров и отметок потребуется уровень. Желательно, если он будет лазерным, но подойдет и обычный водяной. Также нужен маркер или карандаш с линейкой и отбивочной веревкой.
2. Придется поработать пилкой. Приготовьте два полотна. Одно по дереву, другое по металлу. Держите в пределах доступности ключи для их замены. Проследите, чтобы зубья были острыми.
3. Из электроинструмента пригодится шуруповерт. Обычная дрель используется, если в доме деревянные перекрытия. С железобетоном без перфоратора не справиться. Применяются сверла с победитовыми наконечниками.
4. Прогревать пленку лучше строительным феном. Альтернатива – газовая тепловая пушка с подключенным баллонном. Тогда не придется заводить в помещения удлинительный электрический провод.
5. Естественно, понадобится обычный молоток, а также комплект шпателей. Лопатки должны быть загнуты. Приобретите этот инструмент в специализированном магазине, где продается все необходимое.
6. Стремянка – обязательный элемент. В целях обеспечения собственной безопасности не используйте самодельные конструкции, особенно, если их элементы не скреплены жестко. Также понадобится канцелярский ножик со сменными лезвиями.

В качестве крепежа используют дюбели с саморезами. Для быстрого склеивания понадобится секундный супер-клей. Помимо собственного полотна с закрепленными по периметру гарпунами пригодятся кольца из термостойкого пластика. Их используют при установки отсетительных приборов. Профиль, используемый в качестве закладных приготовьте заранее. Приобретите маленькие саморезы, именуемые «клопами».

Тонкости

Помните, что светодиодные светильники требуют некоторого пространства вокруг (минимум – 2 сантиметра). Иначе, охлаждение не будет происходить должным образом, система перегорает.

Как поставить светильник с драйвером?

Простое подключение, надёжная работа – главное преимущество простых схем светильников, снабжённых драйверами. Выбирайте преобразователь, обладающий достаточной мощностью, чтобы система работала без перебоев. В остальном сложностей не возникает, провода соединяются с основой стандартным способом.

Как врезать люстру?

Сначала подключают электрическую часть, потом переходят к монтажу люстры. На контроллерах обычно изображают специальные схемы, облегчающие монтаж элементов. Потом переходят к установке монтажной планки, идущей в комплекте с люстрой. Люстру вешают на декоративные болты.

Установка светодиодных лент

Здесь несколько шагов, работа выполняется быстро:

• Определяют, какая длина нужна ленте.
• Соединяют ленту с контроллером.
• Контроллер подключают к блоку питания.
• Собранная система подключается к розетке.
• Осуществляется монтаж выбранной потолочной конструкции.

Главное, правильно собрать электрическую цепь, поскольку на этом этапе ошибки случаются часто.

Выбор и устройство встраиваемого точечного потолочного светильника

Ассортимент встраиваемых потолочных светильников в любом магазине светотехники огромен, но устроены они все одинаково и отличается только видом отделки корпуса и дополнительными украшениями. В некоторых моделях встраиваемых светильников предусмотрена возможность в небольших пределах изменять направление светового потока.

Так как мне нужно было осветить коридор, то выбор пал на самый простой вид встраиваемого светильника, в комплекте которого был еще и цокольный патрон.

Любой встраиваемый потолочный светильник состоит из корпуса, представляющего собой фигурное профильное кольцо с площадками для крепления двух пружин с ушками. В зависимости от типа и мощности лампочек, корпуса светильников бывает разного диаметра и в них может отсутствовать, как у светильника на фотографии выше, или установлен электрический патрон, как правило, Е14.

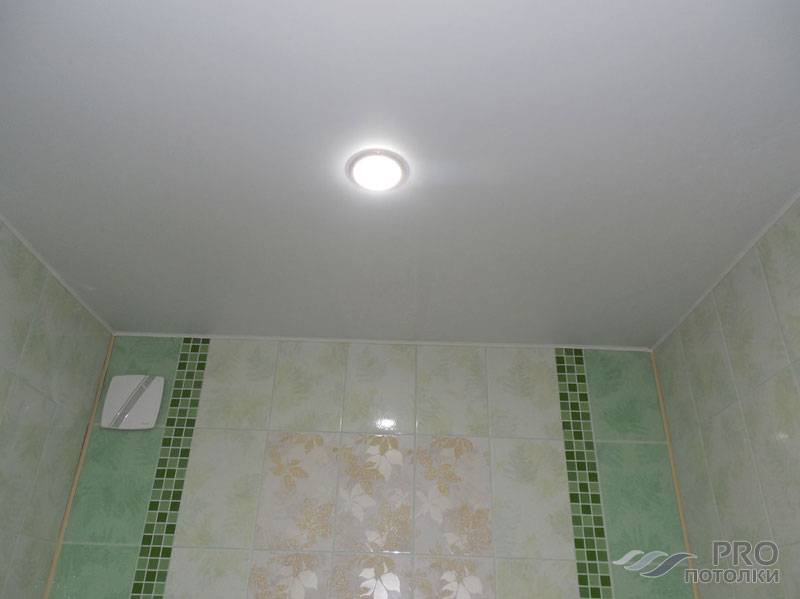

Особое место занимают светодиодные потолочные точечные светильники, в которых светодиоды установлены непосредственно в корпусе на печатной плате.

Лампочку в таком светильнике уже не заменить и в случае выхода его из строя придется менять светильник целиком или искать светодиоды для замены. Стоят такие светильники дорого.

У светильников без патронов для закрепления лампочки в корпусе служит пружина в виде разрезанного кольца.

Лампочка вставляется в корпус светильника и фиксируется за счет того, что пружинное кольцо, разжимаясь, входит в специально сделанную канавку в корпусе. Такой светильник подходит для установки как галогеновых лампочек, так и светодиодных. В случае замены галогеновых лампочек на светодиодные или обратно, нужно не забыть проверить, на какое напряжение питания они рассчитаны.

Для закрепления потолочного точечного светильника, в подвесном потолке, вне зависимости от его типа, в заданном месте потолка вырезается отверстие, несколько меньше внешнего диаметра фланца корпуса светильника.

Ушки пружин руками сводятся друг к другу до такой степени, чтобы они прошли в отверстие потолка. Ушки заводятся в отверстие потолка и отпускаются. Опираясь на внутреннюю поверхность подвесного потолка ушки, втягивают светильник до упора фланцем в нижнюю поверхность подвесного потолка и таким образом фиксируют светильник.

Такая простая конструкция крепления потолочного светильника позволяет спрятать элементы его крепления и легко снять светильник в случае необходимости. Достаточно взяться за основание светильника и потянуть за него вниз.

После установки корпуса светильника на подвесном потолке, через него продевается провод и подсоединяется с помощью клеммной колодки к патрону. Патрон надевается на цоколь лампочки, лампочка вставляется в корпус светильника и фиксируется разжимной пружиной.

Основная суть статьи

1. Эффективность и эстетичность системы освещения натяжного потолка зависят от качества выполнения электромонтажных работ. Натяжное ПВХ-полотно – декоративный элемент отделки, диктующий индивидуальные требования к монтажу под ним электропроводки.
2. Особенности монтажа электропроводки под систему освещения натяжного потолка обусловлены не только низкой термостойкостью ПВХ-оболочки, недоступностью ремонта контура после установки плёнки, но и разницей в противопожарных требованиях в зависимости от материала несущего основания. Поэтому технологии электромонтажных работ на бетонных и деревянных потолочных основаниях отличаются друг от друга.
3. Самостоятельное выполнение электромонтажных работ без наличия профессиональных навыков категорически не рекомендуется, последствия не предсказуемы – от порчи материала до электротравмы и пожара.
4. Система освещения натяжного потолка, рассчитанная на 12 В, является разумной и эффективной альтернативой привычному оборудованию на 220 В.

Подключение точечных светильников на 12 В

Подключение встраиваемых светильников со светодиодами на 12 В отличается от обычного варианта тем, что в системе есть преобразователь. Он понижает напряжение и подает его на лампы.

Провод фазы нужно вначале завести на выключатель, от него пустить на преобразователь. Ноль следует завести напрямую в блок, а от него уже распределить по светильниками, так же сделать и с фазой. Земля ведется напрямую к оборудованию, через блок она не идет.

Схема подключения с трансформатором на 12 В.

Если нужно подключить свет через двойной переключатель, нужно использовать 2 преобразователя. Если надо реализовать несколько режимов, лучше поставить диммер.

Как подобрать трансформатор

Чтобы светодиодные точечные светильники работали нормально, нужно правильно определить мощность драйвера. Для этого вначале надо суммировать показатели всех ламп. К результату добавить примерно 20% запаса. Например, если общая мощность светильников 200 Вт, то трансформатор нужно поставить на 240-250 Вт.

Если ламп много и нужен мощный преобразователь, проще распределить нагрузку на два драйвера. Это выйдет дешевле чем один, но мощный. Кроме того, вы сэкономите место, так как с ростом мощности размеры корпуса сильно увеличиваются.

Подключить точечные светильники самостоятельно не составит труда, если разобраться со способом их установки и подобрать правильную схему. Главное – использовать качественный кабель и делать соединения максимально надежными.

Комментарии:

Vector

Статья хорошая, но не указана одна деталь. Настенный светильник необходимо крепить на минимальной высоте, удобной для его использования. Если он устанавливается возле кресла и предназначен для удобства чтения на нем, то устанавливать его нужно на 5-10 см выше уровня головы сидящего. Если над кроватью, то 50-70 см над головой

Semen

Светильник возле кресла неплохо работает в паре с датчиком движения. У меня батя любит поспать в кресле, и когда засыпает — лампочка выключается.

Захар

Настенный светильник возле кресла — неудобное и неоправданное решение, как по мне. А что, если вы решите переставить кресло в другое место? Не лучше ли использовать торшер в таком случае

Kilovatt

Захар, тогда и над кроватью не стоит использовать стационарный светильник. А вдруг вы решите переставить кровать? Кухню? Перенести ванну в другую комнату? Не все люди переносят мебель, некоторые оставляют стоять ее на своих местах
