Подключаем к электросети
- шуруповёрт;
- пассатижи;
- острый нож;
- изолента;
- паяльник;
- провода.
Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).
Кроме того, лучше подбирать провод того же металла, что и на приборе.
Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).
Схема подключения сенсорного прожектора с фотореле к датчику освещения
Провод разбирается на жилы. По цвету подбираются соответствующие контакты.
Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.
Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.
Места соединения проводов тщательно обматываются изолентой.
Заключение
Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!

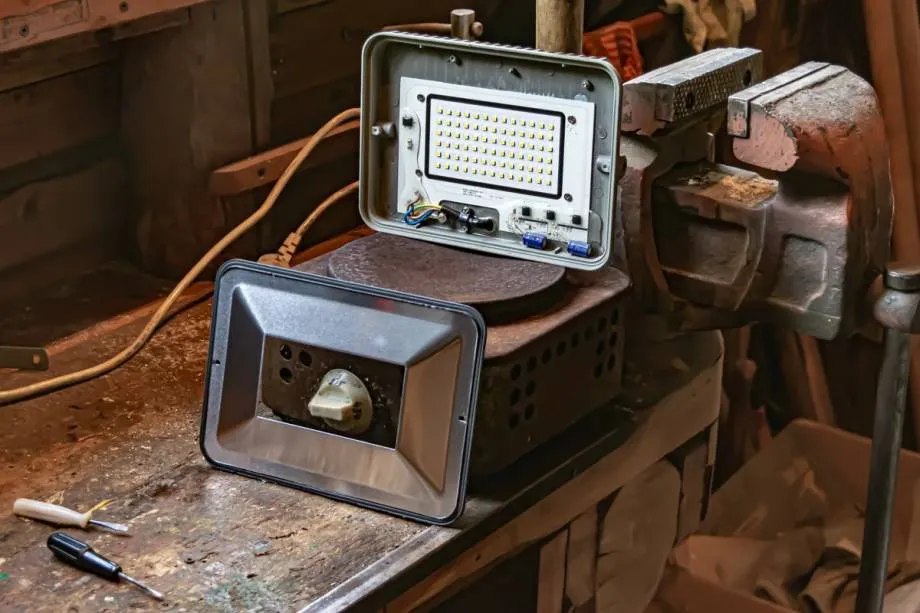

Как снять стекло со светодиодного прожектора

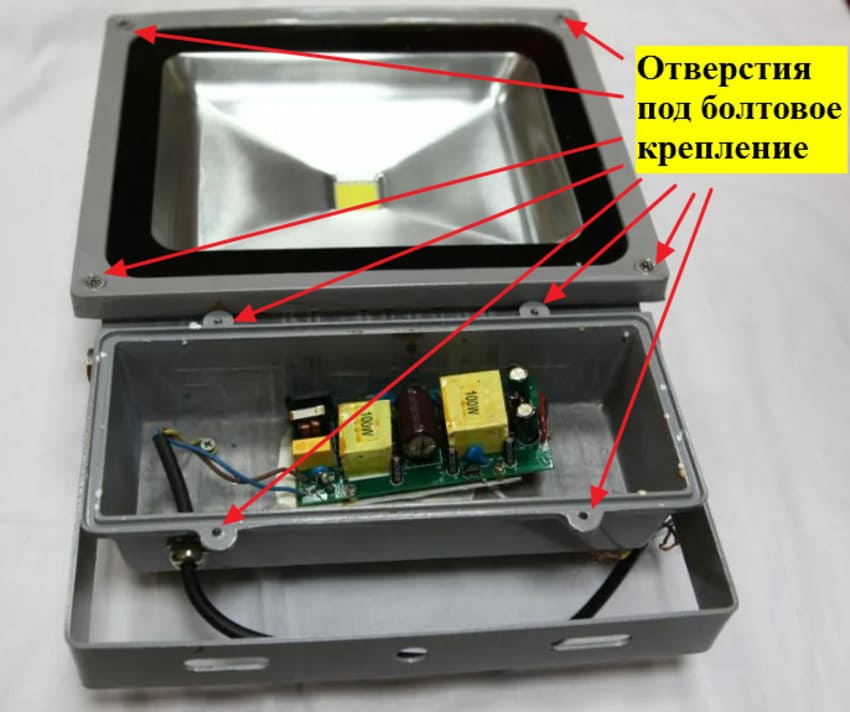

Если стекло или линза крепиться с помощью болтов или винтов, то нет проблем, как разобрать светодиодный прожектор. Располагаться они могут на передней панели или задней стенке изделия. При разборке их необходимо выкрутить и сохранить для последующей сборки.
Картинка 4. Разборка прожектора
Возможно крепление на защёлках, разбирают в таких случаях с помощью слегка затупленного ножа с прочным, негнущимся лезвием. Для этого находят паз состыковки и острой частью ножа, по всей длине паза производят раздвигание. Если в какой-то части отслоение удерживается, то, возможно, неподалёку есть замаскированное болтовое или винтовое скрепление.
Как разобрать светодиодный прожектор с приклеенным стеклом
Иногда возникает проблема: как и чем разобрать светодиодный прожектор с приклеенным стеклом. Применение растворителей вряд ли решит проблему, даже если они очень активные. Стекло можно нагреть с помощью строительного фена, в этом случае есть шанс оторвать его, будучи вклеенным по периметру лицевой панели.
За стекло можно «зацепиться» вакуумной присоской либо выдавить его с помощью шурупов с обратной стороны. Но для этого потребуется сверлить дополнительные отверстия в корпусе устройства (см. картинку 5).
Картинка 5. Процесс выдавливания стекла
Шурупом необходимо давить не на само стекло, чтобы оно не треснуло, а на металлический отражатель в месте, где он контактирует со стеклом. Это кардинальный способ как разобрать прожектор.
Сфера использования
Области применения данных приборов обширны. Они затрагивают бытовую, промышленную и торговую сферы жизни. При использовании прожекторов для декоративного освещения архитектурных сооружений следует выбирать конструкцию со степенью защиты от проникновения пыли и влаги IP65 и выше. При таком раскладе гарантируется работоспособность оборудования в температурном диапазоне от -45 до +50 град. Цельсия, противостояние атмосферным осадкам, включая дождь и снег. Прожекторы размещаются на возвышенностях, а срок эксплуатации превышает 50000 часов.
Диодные прожекторы применяются для освещения различных открытых территорий с выставочными витринами, футбольными полями и другими спортивными площадками. В данном случае важен выбор мощности и цветовой температуры, что позволит избежать отбрасываемых объектами теней и в точности передать цвета, подчеркнув достоинства товара (в случае с торговыми витринами). Оборудование применяется для освещения рекламных щитов, позволяя правильно расставить акценты.
Нередко можно встретить прожекторы на led-диодах в театральных и киноконцертных залах. С их помощью организуется эффективное освещение с возможностью управления.
Одно из преимуществ, которое обусловило распространенность светодиодных прожекторов во всем мире, является экологическая безопасность. В случае выхода из строя прибор утилизируется как обычный мусор.
Как подключить светодиодный прожектор
Добрый вечер, господа аквариумисты. Приобрела СД прожектор Feron, по-женски понадеялась, что в коробочке будет шнур и выключатель, остается только включить в розетку — и будет мне и растючке СЧАСТЬЕ! Но не тут-то было….. Вскрыла коробочку, а там — сам прожектор и от него отходят три проводка разных цветов… Инструкцию прочла…. понятно, что зеленый — это заземление… Куда его девать? И что вообще дальше делать????? Объясните, пожалуйста, только чтобы женщине было понятно…. Пожалуйста!!!!!!
Cryomancer Свой на форуме 146 26 Ташкент
Это интересно: Выйдет ли из строя техника после скачка напряжения? (видео) No tags for this post.
Принцип работы и схема
ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:
- светодиоды (обеспечивают свечение);
- драйверы (управляют работой устройства);
- корпус;
- рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
- линзы (контролируют форму, цвет и некоторые другие характеристики потока света).
Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.
На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.
Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.
От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).
Конструктивные особенности
Конструкция такого осветительного прибора включает в себя несколько элементов: светодиодные лампы, кронштейн, блок управления, состоящий из герметичного корпуса, контроллера и аккумуляторной батареи или платы, которая используется в стационарных моделях.
Надежность работы устройства обеспечивает контроллер, регулирующий светодиодный прожектор посредством реле времени и автоматических выключателей, которые выполняют защитную функцию.
Подобные источники света управляются двумя способами: вручную посредством коммутационных аппаратов, автоматически благодаря присутствию блока управления, реагирующего на изменение интенсивности освещенности или на движение объекта в радиусе действия.
Светодиодный прожектор обеспечивает свечение благодаря особенностям конструкции, воссоздающей процесс рекомбинации электронов и дырок, находящихся в области p-n-перехода. Основа работы подобных источников света заключается в контакте полупроводников, характеризующихся различным типом проводимости.
Шаг 3 – Собираем прожектор
После того как все элементы буду собраны можно без особых усилий собрать самоделку. Все, что нужно приготовить – герметик. Для более понятного освоения информация предоставляем к Вашему вниманию пошаговую инструкцию по сборке:
- Удаляем из старого корпуса керамический патрон.
- Монтируем патрон для светодиодной лампы на место предыдущего. Для этого используем герметик. Можно самому сделать более жесткое крепление, но как показывает опыт, герметик достаточно хорошо закрепляет LED лампочку в корпусе. К тому же есть возможность отрегулировать направление свечения самодельного прожектора, пока герметик не застыл.
- Выводим провода в специальную монтажную коробку, как показано на фото ниже.
- Устанавливаем защитное стекло.
- Если устройство будет использоваться не улице, дополнительно загерметизируйте контуры защитного стекла, а также все стыки на корпусе от попадания влаги. Помимо этого рекомендуем оборудовать защитный козырек, который продлит срок службы Вашей светодиодной самоделки.
- Выполните подключение к сети, чтобы проверить работоспособность светильника.
Вот таким образом можно сделать прожектор своими руками в домашних условиях. Рекомендуем дополнительно оборудовать самоделку датчиком движения и фотореле, которые еще больше сэкономят электроэнергию и сделают освещение автоматическим. Схему подключения прожектора к датчику движения мы уже предоставляли. Напоследок советуем просмотреть видео, на котором подробно показано, как собрать аккумуляторную модель на 12 Вольт:
Мастер-класс по сборке прожектора из подручных средств
И еще одна идея, которая наверняка понравится домашним электрикам:
Мощный светильник с несколькими режимами свечения
Схема подключения светодиодного прожектора
Как подключить датчик движения к прожектору светодиодному? Через датчик движения, прожектор подключается следующим образом:
На обратной стороне прожектора располагается клеммная коробка. Снимаются четыре фиксирующих винта.
Внутри тройная колодка, с клеммами, соединенными со светодиодом, внутри устройства.
Через отверстия в корпусе заводятся провода. Если отверстие герметичное, на нём будет резиновая шайба и гайка, которая затягивается после того, как проведен кабель:
- Соединяются соответственно плюс с плюсом (это обычно красный или коричневый провод, фаза, обозначается «L»).
- Минус с минусом (нейтраль, обозначается литерой «N» и обычно холодных тонов – голубой, синий, чёрный).
- Обязательно нужно сделать заземление (полосатый провод, чаще всего, жёлто-зелёный, обозначается «RE»).
На датчик подводят два провода – плюс и минус (если есть земля, то и он). Минусовой идёт на прожектор напрямую, он всегда включен.
Датчик играет роль привычного нам выключателя (только замыкается не вручную, а автоматически, срабатывая на тепло, звук, движение). Поэтому плюс подаётся на прожектор только тогда, когда срабатывает датчик (клемма на прожектор обозначается литерой «A»).
Если датчик идёт с прожектором в одном корпусе, то в клеммной коробке будет располагаться колодка из трех или четырёх контактов – обозначения те же.

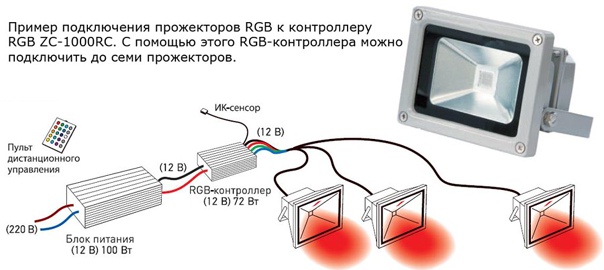

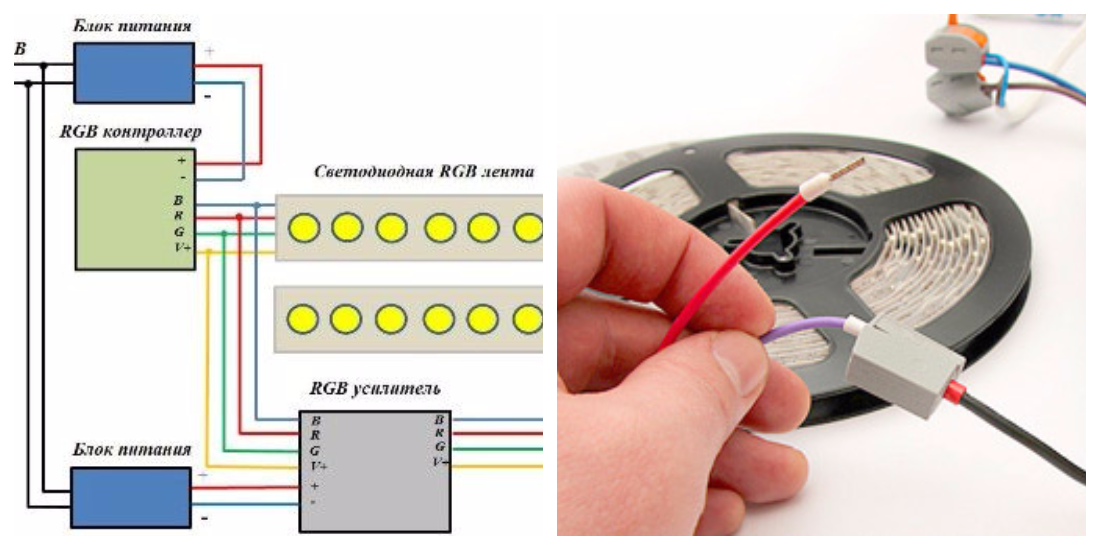

Схема подключения прожектора СДУ-RGB
Есть датчики с регулировками:
- Чувствительность. Её можно уменьшить, если участились ложные срабатывания.
- Светочувствительность. Подключив фотоэлемент (а некоторые датчики идут со встроенным фотоэлементом), достигается то, что днём искусственное освещение не включается.
- Таймер некоторые приборы работают по выставленному пользователем времени. То есть после загорания (срабатывания), прожектор будет работать определённое время от 20 сек. – до 15 мин.
Некоторые модели прожекторов поставляются с выведенным отрезком провода, в таком случае можно не разбирая прибора подключить и проверить его работоспособность. В этом случае контакты зачищаются и припаиваются к длинным проводам. Все стыки тщательно изолируются.
Виды по типу цоколей
Типы цоколей
Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.
Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров — Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.
Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.
Необходимые инструменты и материалы
Для подключения светильника понадобится обычный электротехнический инструмент:
- кусачки для отрезания силового кабеля;
- монтерский нож для зачистки участков кабеля;
- отвертка для подключения законцовок провода к клеммам.
Кусачки электромонтажные.
Этого достаточно, чтобы выполнить подключение. Но профессионал бы посоветовал еще:
- специальный съемник изоляции;
- наконечники для проводов соответствующего диаметра и инструмент для обжима.
Если монтаж ведется многожильным проводом, зачищенные участки неплохо облудить – для этого пригодится паяльник.
И, конечно, нужен электрический кабель соответствующего сечения. Для напряжения 220 В его можно выбрать из таблицы в соответствии с мощностью прожектора:
| Сечение проводника, кв.мм | 1 | 1,5 | 2,5 | 4 |
| Мощность нагрузки для медного проводника, Вт | 3000 | 3300 | 4600 | 5900 |
| Мощность нагрузки для алюминиевого проводника, Вт | — | — | 3500 | 4600 |
Важно! При выборе кабеля надо учитывать потребляемую мощность светильника, а не эквивалентную (соответствующую мощности лампы накаливания)
Как подключить светодиодный прожектор с датчиком движения
Модели с датчиком движения очень популярны, согласитесь, не всегда комфортно в полной темноте на ощупь искать выключатель. Датчик движения представляет собой специальный ультразвуковой модуль с реле. При движении в зоне действия «луча» реле замыкается, подавая питание. В самом датчике можно установить время задержки, через которое питание отключится при отсутствии движущихся предметов. На рисунках вы видите модуль датчика движения и схему, как подключить датчик движения к светодиодному прожектору.
Параллельно датчику можно смонтировать обычный выключатель, на случай выхода самого датчика из строя.
Ремонт мощного прожектора
Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).
Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.
По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.
Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.
Подключение люстры к потолочным проводам.
Сборка самодельного прожектора
Самым тяжелым в изготовлении прожектора является раздобыть нужные материалы.
Если же они у вас уже есть, то можно приступить к нетрудной сборке устройства.
Первым шагом я подготовил корпус для прожектора: убрал всё лишнее, почистил, промыл и в итоге получил пустую чистую коробку, заднюю часть которой я отделал фольгой, так как отражатель в моём светильнике пришёл в негодность.
Я использовал корпус от галогенного светильника, если же вы не хотите его использовать или покупать, то первым делом изготовьте корпус из фанеры или металла.
Если вы делаете высокомощный прожектор, то сейчас следует просверлить отверстия для вентиляции устройства.
В обратном случае – если же вы, как я, делаете обычный светодиодный прожектор, то приступайте к следующему шагу.
Далее необходимо сделать из светодиодов единую конструкцию и подключить их, после чего закрепить к плате (основанию).
После подводятся провода к плате со светодиодами и подключаются, вся эта конструкция помещается в корпус и закрепляется при помощи клея.
На данном шаге в случае, если вы изготавливаете высокомощный прожектор, то следует поставить ваш радиатор охлаждения, если нет – пропустите этот шаг.
И в конце необходимо просто вытащить провода из корпуса, заклеить всё при помощи герметика для защиты от попадания пыли, влаги и грязи внутрь корпуса.
Перед тем, как испытывать устройство, установите драйвер стабилизации напряжения, места стыков проводов изолируете при помощи гофры или обыкновенной изолентой.
А также не перепутайте полярности проводов при подключении к сети, иначе диоды сгорят и устройство придёт в негодность.
Во избежание этого следует пометить провода во время сборки.
Самодельный светодиодный прожектор готов.
Рекомендую следующее видео, в котором автор самостоятельно изготавливает светодиодный прожектор в домашних условиях:
Светодиодный прожектор своими руками
Приветствую, Самоделкины!
Сегодня попробуем дать вторую жизнь старому галогеновому прожектору.
Но не просто возвратим его к жизни, а внесем кое-какие изменения в конструкцию. Также расширим скромный функционал данного прожектора и сделаем его автономным. А еще добавим ему возможность зарядки мобильных гаджетов.
Для работы нам понадобится:
1. Собственно, сам прожектор (у автора он большой под галогеновую лампу 250 Ватт); 2. Кусок профильной трубы со сторонами 15 мм; 3. Кусок профильной трубы со стороной 25 мм; 4. Светодиодная сборка на элементах 5730 (напряжение питания у неё 12 В, автор ее выпаял с нерабочей китайской лампы, которая получила название «кукуруза» за счет расположения светодиодов); 5. Китайский повышающий модуль на напряжение до 35 В; 6. Несколько пластиковых заглушек для профильной трубы; 7. Powerbank (в примере автора это конструктор, аккумуляторами которого послужили элементы от старых ноутбучных батарей. Можно обойтись и без него и просто поставить холдеры на необходимое количество аккумуляторов); 8. Теплопроводный клей; 9. Провода для подключения светодиодов; 10. Краска; 11. Наждачная бумага; 12. Металлический радиатор для светодиодных сборок.
Инструменты, которыми пользовался мастер:
1. Болгарка; 2. Сварочный аппарат; 3. Дрель и сверла; 4. Паяльник; 5. Припой, флюс.
Приступим.
Как обычно, начинаем с нарезки заготовок. От 15-ти мм трубы, нужно отрезать две заготовки длиной 200 мм. И от трубы со стороной 25 мм, отрезаем такую же по длине заготовку.
Привариваем 25-тую трубу внахлёст.
Откладываем ее в сторонку и займемся родным кронштейном прожектора. Его автор решил укротить по высоте. По мнению мастера, так будет и красивее и добавит конструкции дополнительной жесткости. Пару сантиметров от основания будет вполне достаточно.
Он будет прикручиваться к основанию на болт м6, через шайбу. Для этого, в основании сверлим сквозное отверстие.
После шлифовки и покраски всех деталей, корпус нашей самоделки приобрел вот такой красивый законченный внешний вид.
Теперь добавим в него немного электроники. Эти светодиодные сборки, при работе сильно нагреваются.
И для того, чтобы они не вышли из строя раньше времени, будем крепить их на радиатор. У себя в закромах автор нашел вот такой радиатор.
Он от старой видеокарты. А поскольку у светодиодных сборок нет монтажных отверстий, крепить к радиатору мы их будем при помощи теплопроводного клея. Но сначала поверхность радиатора необходимо обезжирить. Наносим аккуратно клей, и прижимаем светодиодную сборку к радиатору.
Спустя некоторое время, клей высох. Теперь можно подключать модули. Автор будет это делать параллельно, и зажигаться они будут одновременно. Можно разделить включение на группы, но это кому как удобнее.
При подключении повышающего модуля, думаю вопросов не должно возникнуть. Все понятно, все клеммы для пайки на нем подписаны, перепутать что-либо достаточно сложно. Подключаем повышающий модуль соблюдая полярность.
Настало время для крепления павербанка. Поскольку стенка у прожектора очень тонкая, автор решил его закрепить на все тот же двухсторонний скотч.
Наша конструкция уже работает и светит очень даже неплохо.
Но нужно все-таки поставить отражатель. Не известно, как он будет фокусировать луч, но красоты нашему прожектору он точно добавит. Для начала берем отражатель и проклеиваем все торцы.
Это нужно для того, чтобы он просто на просто не развалился, когда мы вырежем середину под светодиоды. И вот наконец-то, полностью собранный прожектор. Отверстие под крепления старой лампы автор также заклеил скотчем.
Видео:
Источник (Source)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

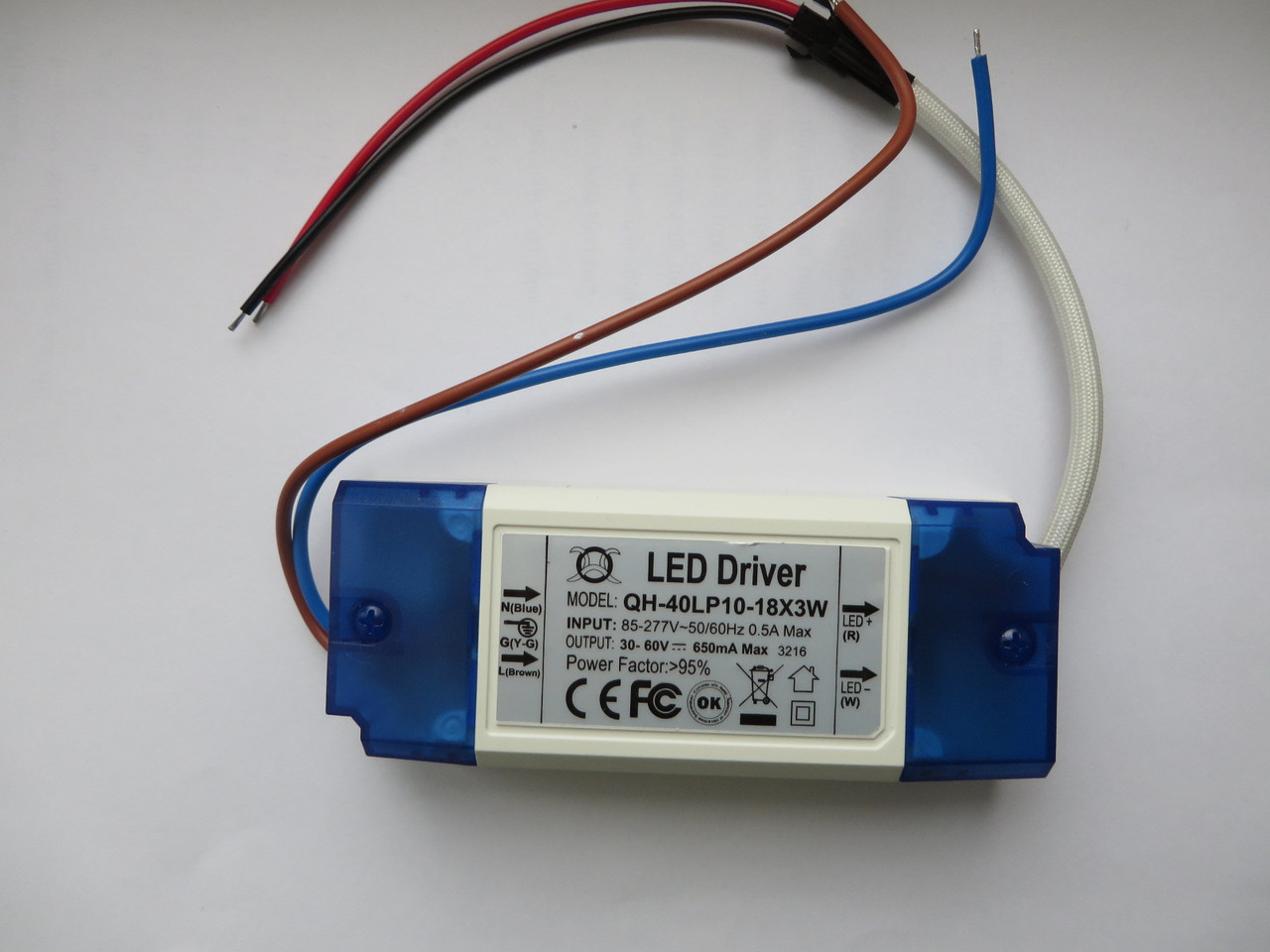

Как выбрать нужный драйвер?
Тут все очень просто. Выбирать нужно всего лишь по трем параметрам:
- выходной ток;
- максимальное выходное напряжение;
- минимальное выходное напряжение.
Выходной (рабочий) ток драйвера светодиодов – это самая важная характеристика. Ток должен быть равен оптимальному току для светодиодов.
Например, в нашем распоряжении оказалось 10 штук полноспектральных светодиодов для фитолампы:
Номинальный ток этих диодов – 700 мА (берется из справочника). Следовательно, нам нужен драйвер тока на 700 мА. Ну или чуточку меньше, чтобы продлить срок жизни светодиодов.
Максимальное выходное напряжение драйвера должно быть больше, чем суммарное прямое напряжение всех светодиодов. Для наших фитосветодиодов прямое напряжение лежит в диапазоне 3…4 вольта. Берем по-максимуму: 4В х 10 = 40В. Наш драйвер должен быть в состоянии выдать не менее 40 вольт.
Минимальное напряжение, соответственно, рассчитывается по минимальному значению прямого напряжения на светодиодах. То есть оно должно быть не более 3В х 10 = 30 Вольт. Другими словами, наш драйвер должен уметь снижать выходное напряжение до 30 вольт (или ниже).
Таким образом, нам нужно подобрать схему драйвера, рассчитанного на ток 650 мА (пусть будет чуть меньше номинального) и способного по необходимости выдавать напряжение в диапазоне от 30 до 40 вольт.
Следовательно, для наших целей подойдет что-нибудь вроде этого:
Разумеется, при выборе драйвера диапазон напряжений всегда можно расширять в любую сторону. Например, вместо драйвера с выходом на 30-40 В прекрасно подойдет тот, который выдает от 20 до 70 Вольт.
Примеры драйверов, идеально совместимых с различными типами светодиодов, приведены в таблице:
| Светодиоды | Какой нужен драйвер |
|---|---|
| 60 мА, 0.2 Вт (smd , ) | |
| 150мА, 0.5Вт (smd , , ) | драйвер 150mA, 9-34V (можно одновременно подключить от 3 до 10 светодиодов) |
| 300 мА, 1 Вт (smd , , 5730-1, LED 1W) | драйверы 300мА, 3-64V (на 1-24 последовательно включенных светодиода) |
| 700 мА, 3 Вт (led 3W, фитосветодиоды) | драйвер 700мА (для 6-10 светодиодов) |
| 3000 мА, 10 Ватт (XML2 T6) | драйвер 3A, 21-34V (на 7-10 светодиодов) или см. |
Кстати, для правильного подключения светодиодов вовсе не обязательно покупать готовый драйвер, можно просто взять какой-нибудь подходящий блок питания (например, зарядник от телефона) и прикрутить к нему простейший стабилизатор тока на одном транзисторе или на LM317.
Готовые схемы стабилизаторов тока для светодиодов можно взять из этой статьи.
Проверка и разработка схемы подключения LED матрицы
При подключении матрицы, установленной на массивный радиатор, к сети 220 В, она засветилась, ток потребления составил около 45 мА, что соответствовало заявленной мощности продавцом. Но с частотой 100 Гц были большими. Ведь в матрице не было электролитического конденсатора.
Для уличного освещения такой прожектор подойдет, но я планировал использовать его для освещения предметов при фотографировании, где нужен минимальный коэффициент пульсации светового потока.
Как известно, светодиоды работают от постоянного напряжения, и при подключении к переменному напряжению в электрической схеме любого драйвера на входе устанавливается выпрямительный мост.
Исходя из этого, решил попробовать запитать светодиодную матрицу постоянным напряжением. Для этого был использован драйвер на токоограничивающем конденсаторе (он был выпаян, а контактные площадки замкнуты) светодиодной лампы и конденсатор емкостью 150 мкФ на напряжение 400 В.
Испытания подтвердили правильность идеи. Матрица засветила ярким ровным светом. Проверка показала полное его отсутствие. Осталось только все детали разместить в корпус прожектора.
Подключение к электросети
При подключении прожектора к сети необходимо создать безопасные условия работы. Для этого на кабеле должна отсутствовать фаза. После выполнения соединения всех элементов схемы конструкция должна быть герметично закрыта
Трехжильный провод очень важно подключить правильно. Для этого руководствуются общепринятой расцветкой: черный или голубой провод — «ноль»; желто-зеленый — «земля»; коричневый или красный цвет провода — «фаза»
Установка и подключение прожектора к 220 В осуществляется при помощи автоматического выключателя. Он обеспечит безопасность.
Проделать все это самостоятельно вполне можно, если следовать всем рекомендациям по безопасности. Устанавливается осветительный прибор на кронштейн. Изменить направление светового луча можно при помощи затянутых не до конца болтовых соединений. Корпус прожектора после монтажа кабеля герметично закрывается. Помимо этого, он должен быть обязательно заземлен.
Рассмотрим далее, как подключить к прожектору светодиодному датчик движения.
Подключение светодиодного прожектора к 220В
Прежде чем задаваться вопросом, как подключить светодиодный прожектор к 220В, определите место, куда вы хотите его поместить. Для этого рассчитайте, какую площадь прожектор должен освещать и какой силы световой поток потребуется– в идеале источник света не должны закрывать деревья или другие конструкции
Обратите внимание, чтобы вокруг светильника оставалось достаточно свободного места – циркуляция воздуха защитит его от перегрева во время работы. Найдите точки питания – для уличных светильников обычно проложен кабель, если это не ваш случай – нужно позаботиться об этом заранее. Перед началом работ прочтите инструкцию, прилагаемую к прожектору
Учитывайте полярность, если она указана, а также используйте гибкий медный проводник, который устойчив при воздействии высоких температур
Перед началом работ прочтите инструкцию, прилагаемую к прожектору. Учитывайте полярность, если она указана, а также используйте гибкий медный проводник, который устойчив при воздействии высоких температур.
Электрическая схема подключения LED матрицы со встроенным драйвером
В результате проведенных экспериментов получилась, показанная на чертеже, электрическая схема подключения матрицы со встроенным драйвером к питающей сети переменного тока 220 В.
Напряжение переменного тока поступает через предохранитель F1 на ток защиты 2 А и токоограничивающий резистор R1 номиналом 4,7 Ом на выпрямительный мост VD1-VD4, собранный на диодах 1N4004. К выводам моста подключен электролитический конденсатор С1 и параллельно ему светодиодная матрица.
В момент включения прожектора конденсатор С1 разряжен, и поэтому его сопротивление равно нулю. Для защиты диодов моста от больших токов служит R1. Предохранитель служит для защиты электропроводки в случае пробоя диодов или конденсатора.

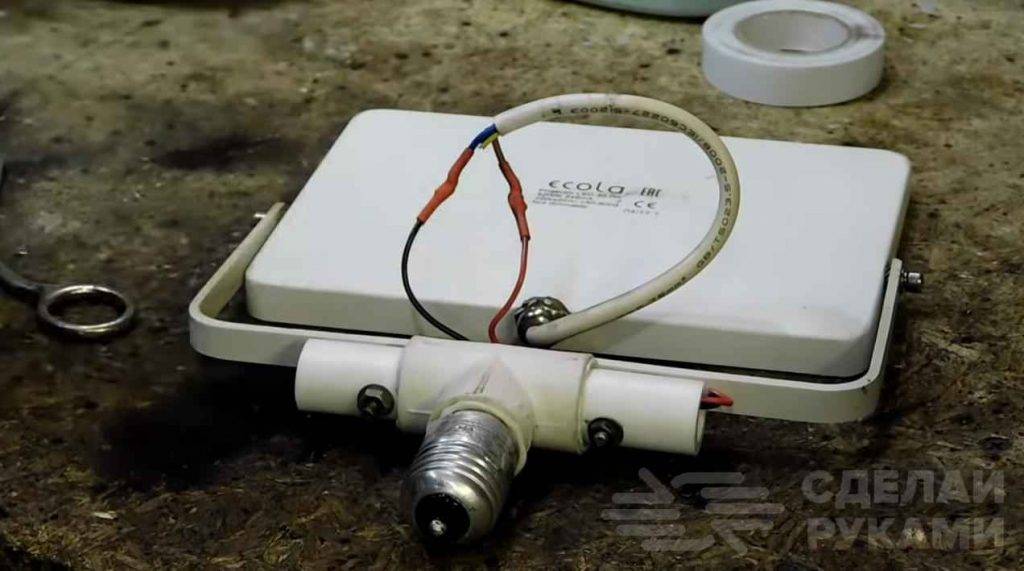

К выпрямителю можно подключать светодиодные матрицы, рассчитанные на 220 В переменного тока мощностью от 10 до 50 Вт. Но тут есть некоторые особенности, о которых будет рассказано ниже. Полярность подключения матрицы значения не имеет.
