Тонкости подключения теплого пола

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Схема подключения теплого пола к терморегулятору

Схема подключения теплого пола выбирается в зависимости от типа пола.

Подключение кабельного пола

Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.

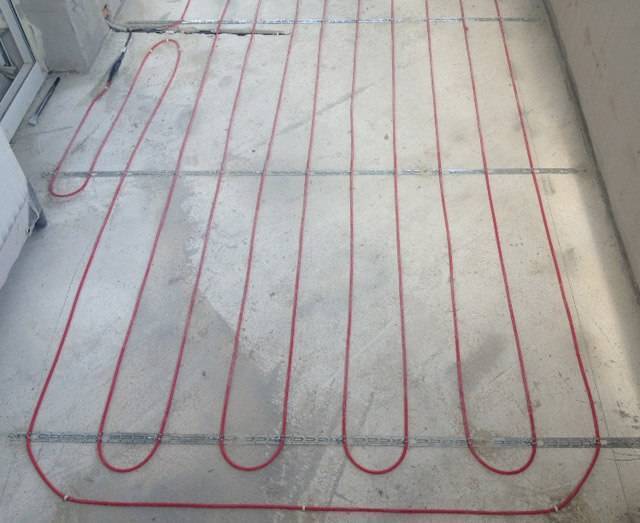

Пример монтажа нагревательного кабеля теплого пола

Следует учесть! При укладке теплого пола нельзя допускать пересечения участков кабеля.

После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

Датчик температуры пола

В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.

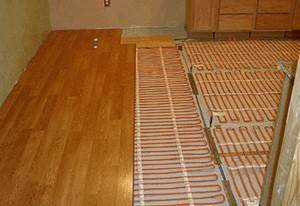

Подключение тепловых матов

Принцип подключения тепловых матов мало отличается от аналогичного процесса для кабельного пола. Остановимся только на отличиях.

Тепловой мат – это тот же кабель, но закрепленный с определенным шагом на термоустойчивой пленке. Это облегчает монтаж. Пленку с кабелем раскладывают на подготовленное основание пола и заливают раствором или клеем для плитки. После этого монтируют финишное покрытие. Теплоизоляцию для этого типа полов не используют, чтобы избежать перегрева системы.

В готовом виде такая конструкция имеет толщину не более полутора сантиметров. Чтобы в таком полу поместить датчик приходится делать на поверхности углубление.

Нанесение стяжки на тепловые маты

Иногда для подключения матов к термостату не хватает так называемых холодных концов. В этом случае из мата вырезают кусок кабеля. Соединительную муфту заливают стяжкой.

Монтаж такого типа пола дает существенную экономию в материалах: теплоизоляции, стяжке, крепежах. Кроме того существенно уменьшается и объем работы. Такая система практически не имеет ограничений в применении, так как незначительно поднимает поверхность пола и может использоваться в помещениях с невысокими потолками.

Подключение пленочного пола

Основу пленочного пола представляют запаянные в термостойкую пленку карбоновые или биметаллические нагревательные элементы. По краю греющей пленки расположены медные проводники, с помощью которых система подключается к электросети.

Под нагревательную пленку обязательно укладывается фольгизированная подложка, которая будет отражать в сторону помещения инфракрасные лучи. Пластиковая трубка с датчиком в этом случае укладывается в сделанное углубление или крепится на поверхности пленки.

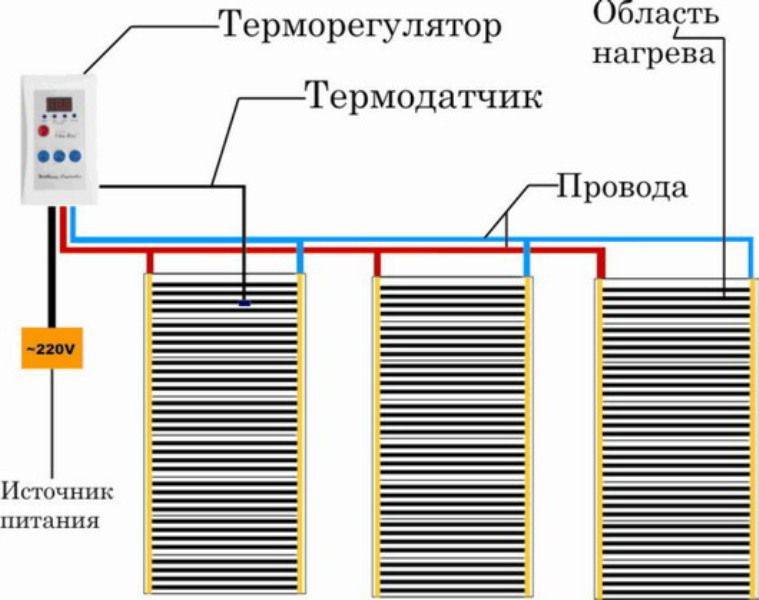

Схема подключения инфракрасного теплого пола – стандартная установка

При необходимости пленка может разрезаться по специальным линиям. С одной стороны токопроводящие полоски изолируют, а с другой оставляют их открытыми для возможности подключения к проводам. Полоски пленки раскладываются и соединяются одна с другой параллельно.

Такой теплый пол наиболее универсальный, так как может быть смонтирован под любое напольное покрытие.

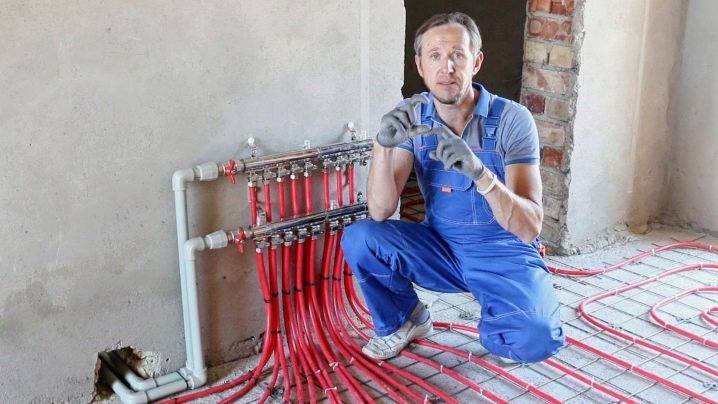

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола. Прежде всего, необходимо определить со способом подключения.

• Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
• Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

Схема подключения теплого водяного пола

На ней показаны следующие элементы цепи:

Укладка в бетонную стяжку

Как правильно смонтировать электрический теплый пол, чтобы при дальнейшей эксплуатации он не доставлял хлопот? В первую очередь, нужно определить, где будет стоять терморегулятор. Располагают его на высоте около 30-35 см. от пола, ниже не целесообразно.

Итак, этапы монтажа тёплых электрических полов:

Устанавливают терморегулятор. Монтаж этого прибора — практически то же самое, что и монтаж розетки с закрытой проводкой.
Вниз от терморегулятора делают штробу под питающие и управляющие провода. Это углубление размерами примерно 2х2 см.
Очищают от мусора и острых предметов основание.
Делают теплоизоляционный слой. В квартирах лучше всего брать вспененный полиэтилен, покрыты фольгой (изолон). Его необходимо застелить единым слоем, стыки проклеить с помощью скотча.
Так как речь идёт о бетонной стяжке, обязательно по периметру закрепляется демпферная лента

Для укладки греющего кабеля нужна будет монтажная лента.
К монтажной ленте (пластиковой или металлической) крепят кабель с помощью специальных клипсов.
Если выбраны маты — их просто прибивают к основе.
Важно. Электрические полы нельзя монтировать под тяжёлой мебелью

Следует отступить и от стен примерно на 5 см. Если в помещении ест ещё нагревательные элементы, то от них тёплые полы должны располагаться не мене чем на десяти сантиметровом удалении. Между витками кабеля расстояние выдерживают в 8 см.
Следующий этап — завести кабель в гофрированный мягкий рукав, чтобы не повредить его бетонной стяжкой. Радиус изгиба — около 5 см.
После проверки системы делают бетонную стяжку.

Для электрического тёплого пола не нужно делать мощную бетонную стяжку, достаточно толщины в 3 см. Раствор так же можно брать готовый или делать самому цементно-песчаный.

Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

При обустройстве водяного пола пригодится терпение

Подключение с терморегулятором

Обычно домовладельцы, которые монтируют у себя дома систему обогрева пола, устанавливают дополнительные терморегуляторы, представляющие собой простейшую управляющую автоматику.

Благодаря такому устройству удается не только поддерживать в помещении оптимальный климат, но и увеличивать или уменьшать интенсивность нагрева. Отдельные модели терморегуляторов имеют встроенные датчики, которые постоянно следят за температурой в помещении, при необходимости отключая или включая обогрев.

Терморегулятор поможет сэкономить электроэнергию

Домовладельцу потребуется определиться с расположением основного или вспомогательного терморегулятора. Устанавливают его обычно на высоте 100−150 см от пола, защищая оборудование от воздействия восходящих нагретых потоков воздуха. Последнее необходимо для максимально точных замеров и правильного управления обогревом пола.

Терморегуляторы могут выполняться в 2 вариантах: электронные и механические. Первые позволяют хозяину устанавливать заданную температуру и программировать режим работы обогрева, отключая всю систему, когда дома никого нет, и включая оборудование приблизительно за полчаса до возвращения владельцв. Механические терморегуляторы отличаются простотой конструкции и позволяют устанавливать нужную температуру, при которой будет включаться нагрев помещения.

Используемый терморегулятор может запитываться от щитка или розетки. Предпочтение следует отдавать модификациям, которые получают электричество от электрощитка, но их установка возможна в тех случаях, когда ремонт в доме еще не завершен, можно проштробить стены и незаметно уложить питающий кабель. Дополнительно рекомендуется подключать к терморегулятору выключатель, срабатывающий при перегреве, поломках автоматики и коротких замыканиях. Мощность защиты выбирается в зависимости от типа регулятора и вида оборудования.

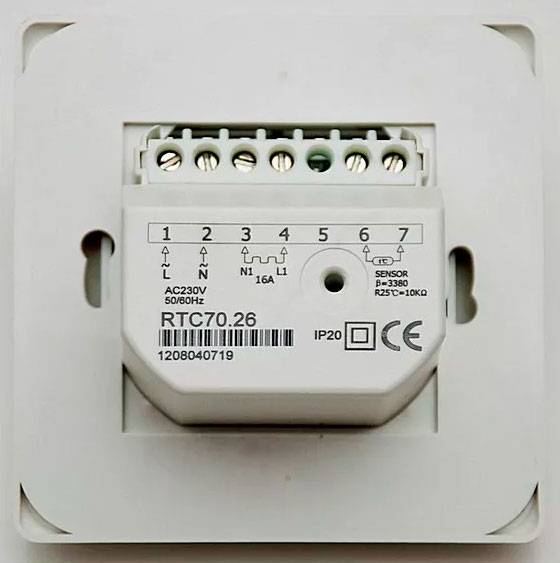

Стандартные терморегуляторы подключаются следующим образом:

• в первую клемму подключают фазу сети;
• вторая клемма — заземление;
• третий и четвертый выход — жилы нагревательных элементов;
• на пятую клемму устанавливают таймер автоматики;
• к шестой и седьмой подключают температурные датчики.

Это стандартная схема подключения теплых полов, которой придерживается сегодня большинство производителей управляющей автоматики. При выборе таких регуляторов необходимо изучить инструкцию, где будет подробно описан монтаж устройства к теплому электрическому полу, функциональные возможности, поддерживаемые дополнительные блоки и датчики.

Подключив терморегулятор к нагреву, можно выполнять пробный пуск с последующей корректировкой установленной температуры в помещении.

В этом видео вы узнаете, как подключить теплый пол:

Подключение пленочного пола

Одной из относительно новых разновидностей теплых полов являются модели, изготовленные из нагревательной пленки. Чтобы понять, как подключить теплый пленочный пол, необходимо разобраться в особенностях его устройства. Система состоит из нагревательных элементов (карбоновых или биметаллических), запаянных в тонкий слой термостойкого материала. По краям греющей пленки проходят медные проводники, которые подключаются к сети.

Выполняется подключение пленочного теплого пола по той же схеме, что и монтаж тепловых матов. Разница заключается в использовании специальной подложки, которую раскладывают по всей утепляемой поверхности. Для подложки используют материал, покрытый фольгированной пленкой. Она обладает способностью отражать инфракрасное излучение и направлять его в обогреваемое помещение.

Пленку, в отличие от матов, можно разрезать целиком. Это делается по линиям, указанным производителем. Они проходят по поверхности с интервалом в 20 – 30 сантиметров. Токопроводящие полосы изолируют только с одного края, а другой остается открытым, т. к. здесь будет осуществляться подключение к силовым проводам.

Пленочный теплый пол

Листы пленки раскладывают и соединяют между собой параллельным способом. В конце один провод из пары присоединяется к соседнему листу, а через другой осуществляют подключение инфракрасного теплого пола к термостату.

Последовательность монтажа

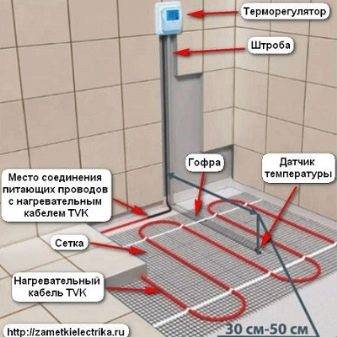

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика. Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см.

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Виды и типы датчиков

Дистанционный электрический датчик регулировки температуры пола

Все датчики и регуляторы можно поделить на два типа:

1. Механический прибор имеет принцип работы, основанный на свойстве изменять объем в зависимости от показаний температуры.
2. Электронный, устанавливаемый выносной датчик в виде терморезистора. Дополняется отдельным блоком управления, содержащим электронную схему, элементы рабочего порядка и индикации.

По видам приборы также разделяются:

• устройство, работающее в эконом-режиме, что позволяет снижать уровень нагрева пола в помещении при отсутствии людей;
• датчики с таймером, в которых есть программа включения/отключения системы нагрева;
• интеллектуальные датчики с заложенным алгоритмом работы и контролем прочих факторов: режима влажности, температурных колебаний за пределами помещения, наличия/отсутствия людей в комнате и другое;
• ограничители – это термоприборы, отключающие нагрев теплоносителя при достижении заранее заданной температуры.

Пример механического датчика с температурным элементом

Термостаты для водяного теплого пола различаются по виду отслеживаемой среды:

• контроль температурного режима пола;
• контроль степени прогрева воздуха.

Как правило, датчики для определения температуры воздуха располагаются в корпусе термостата. Это обеспечивает дополнительное удобство, так как не предвидится лишних проблем с монтажом, с другой стороны, установка термостата должна отвечать ряду условий:

1. отсутствие близлежащих источников тепла/холода;
2. нет угрозы попадания прямых солнечных лучей, продувания сквозняком.

Важные рекомендации

Устанавливая такую систему у себя дома, держите в уме простые советы специалистов. Прежде всего, если вы никогда не занимались установкой или ремонтом отопительных приборов, то лучше передоверьте эту работу профессионалам. Если же вы решите выполнить эту задачу самостоятельно, то перед началом работ проведите тщательный расчет материалов, необходимых вам

Так вы сэкономите бюджет, и будете уверены, что процесс установки не нарушится из-за нехватки какого-то важного элемента. Не экономьте на качестве материалов, ведь от этого зависит не только тепло вашего дома, но и безопасность

Из всего сказанного можно сделать вывод, что построить такую систему обогрева сможет даже неопытный человек, однако предварительно надо хорошо изучить теорию. Тогда вы сможете свернуть любые горы.

Тонкости монтажа теплого водяного пола смотрите ниже.

Электрический пол

саморегулирующийся кабель

Ее материал сам реагирует на смену микроклимата в доме: при понижении температуры полимер сжимается, высвобождается много токопроводящих графитовых дорожек; при повышении расширяется и поглощает дорожки.

Для остальных видов электрических полов терморегулятор необходим.

В схеме подключения электрического теплого пола к терморегулятору необходимый элемент – термодатчик. Он состоит из двух проводов, соединенных термопарой. Сопротивление проводов меняется в зависимости от нагрева.

Существуют датчики, которые устанавливаются в пол, и воздушные. Последние располагаются в корпусе прибора и регистрируют температуру воздуха в комнате. Терморегулятор со встроенным датчиком температуры воздуха должен быть защищен от прямых солнечных лучей и находиться на удалении от отопительных приборов. Размещать устройство на сквозняке тоже нежелательно.

Прибор либо подключают к розетке, либо соединяют с автоматом () распределительного щита через УЗО. Монтировать можно накладным способом на стену или в специально выполненную штробу. Соответственно силовой кабель от щита подводится либо в штробе, либо прокладывается по поверхности стены в защитной гофре.

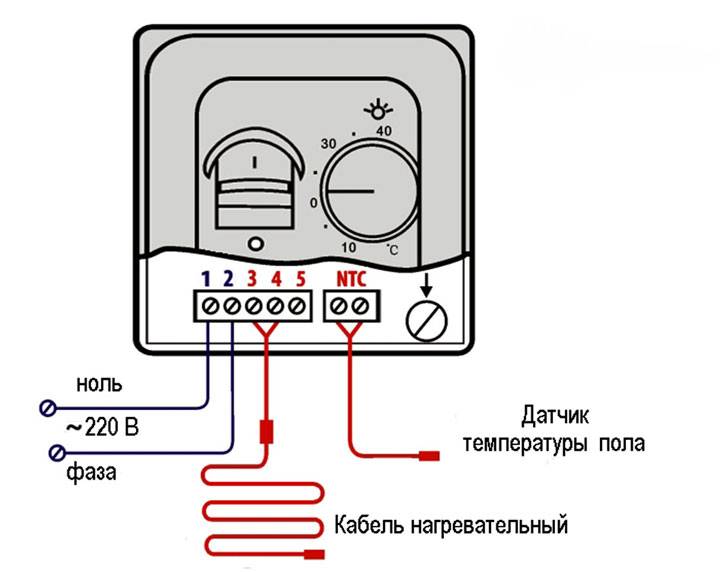

Подключение электрического теплого пола к терморегулятору осуществляется при выключенных автоматах. Перед началом установки следует ознакомиться с электрической схемой в инструкции к прибору.

Подсоединяем контактные провода электрического пола к соответствующим клеммам термостата. Не перепутайте назначение жил: фаза обозначается буквами F или L, ноль – N. Принятая цветовая маркировка: ноль – синий, фаза – черный, красный, коричневый, белый. Заземление маркируется зелено-желтым цветом. Сверяемся со схемой.

Обычно это выглядит так:

• 1 разъем – фазовый провод от распредщита;
• 2 – ноль от щита;
• 3 – фаза от теплого пола;
• 4 – ноль от теплого пола;
• 6 и 7 – провода от датчика (полярность не важна).

Далее нужно оттестировать работу термостата. Устанавливаем на регуляторе температурный минимум, подаем питание. Включаем нагрев, меняем на регуляторе температурный режим. Когда нагревательный элемент включается, слышен щелчок. Остается только проверить, нагревается ли пол.

Выводы и полезное видео по теме

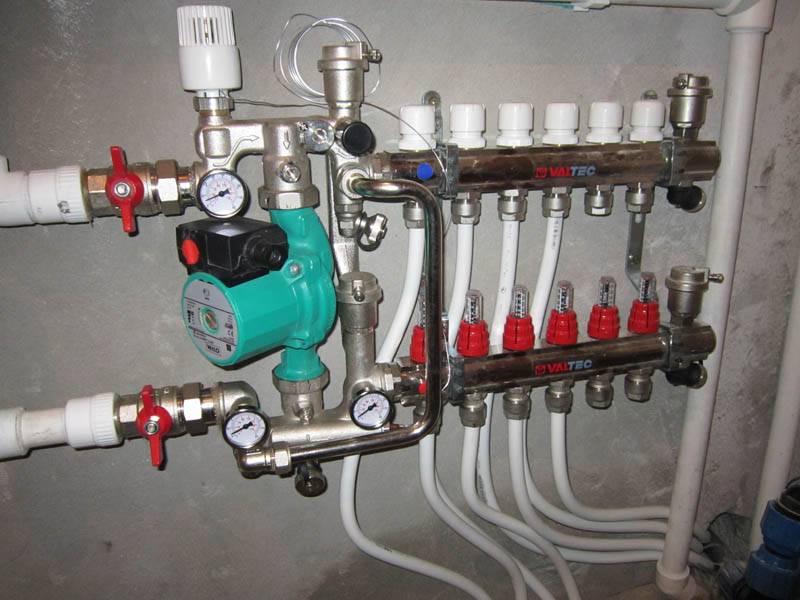

Интересный материал по сборке и установке смесительного узла:
