Максимальная длина контура теплого пола 16 трубой: определим длину контура для водяного теплого пола

Как проводят расчет трубы для водяного теплого пола?

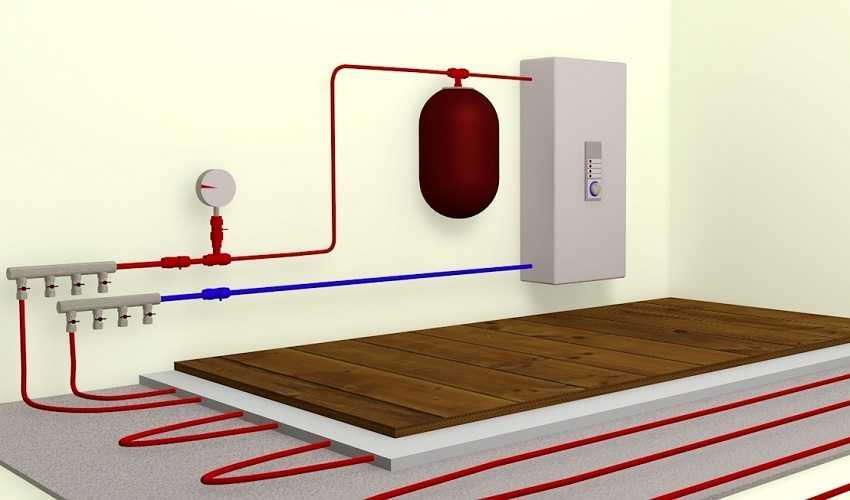

Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве расходных материалов берут гофрированные, медные (очень дорогие) или металлопластиковые изделия. Тип труб должен учитываться используемым вами калькулятором теплого пола, ведь материал их производства не только влияет на стоимость монтажа системы, но и на тепловые характеристики. Но для расчета расхода труб для теплого водяного пола на квадратный метр только типа расходных материалов недостаточно.

Нужно знать:

Площадь, на которой будет выполняться укладка системы.

Ее называют полезной. Рассчитывается она очень просто. Нужно из общей площади помещения вычесть ту площадь, которую будут занимать стационарные предметы мебели — кухня, диван или кровать с коробами, шкафы и т.д. Чтобы было проще выполнить расчет трубы для теплого пола без калькулятора, эксперты предлагают сделать графический чертеж. План помещения, где будет выполнена укладка, или всей квартиры с разметкой полезных площадей. Теперь провести расчет водяных теплых полов по площади будет не сложно — нужно сложить все полезные площади.

Тип укладки труб.

Существует несколько вариантов — «змейка», «улитка», «двойная змейка» и «угловая улитка». Формы монтажа труб можно комбинировать.

Обычно «змейку» выбирают при организации вспомогательной системы обогрева незначительных по площади помещений. Также имеет смысл поинтересоваться, как рассчитать длину трубы для теплого пола с учетом укладки «змейка» и владельцам частных домов с качественным наружным утеплением. В комнатах с незначительными потерями тепла этот способ монтажа труб будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде с протягиванием вдоль стен. Поэтому в больших комнатах (длина трубы свыше 65 м) температура поверхности может сильно колебаться — свыше 90С. Этот недостаток слегка устраняет «двойная змейка». Поэтому использовать нужно тот онлайн калькулятор теплого водяного пола, который учитывает полезную площадь и тип монтажа труб.

В объемных пространствах стандартной геометрии (без дизайнерских излишеств) — прямоугольник, квадрат, круг — удобнее применять тип укладки «улитка». Способ еще называть «спираль». Он предполагает фиксацию трубы вдоль стен с последующим изгибом на 900 и закручиванием. Метод позволяет эффективно чередовать трубы «подачи» и «обратки». Его применение не только упрощает расчет трубы для теплого пола на 1 м2, но и позволяет организовать равномерный прогрев поверхности.

Шаг укладки.

Шаг — расстояние между соседними изделиями. Он не должен превышать отметку в 30 см. Такое ограничение связано с неэффективностью работы теплого пола. При ходьбе по нему ступни человека не должны ощущать перепад температур. При монтаже труб с шагом свыше 33 см такой эффект будет очень заметен. Любой онлайн калькулятор трубы теплого пола учитывает этот параметр.

Есть ограничение и для граничных зон. Здесь трубы размещаются с шагом 10 см. В остальных зона параметр увеличивают на 5 см (обычно). То есть 15, 20 и 25 см. Чем больше шаг, тем менее тепло в помещении и тем меньший объем расходных материалов потребуется. Поэтому если вы не знаете, как рассчитать длину трубы для теплого водяного пола, вспомните о назначении отапливаемой площади и личных требованиях комфорта. Если это спальня при плохом центральном отоплении, тогда 10-15 см. Если коридор, 20-25 см. Но прибавка 5 см не категоричная. Шаг может быть и 17.5 см, и 11.5 см. Его удобнее рассчитать по площади и назначению комнаты, учитывая теплоотдачу теплого пола, которую по таблице выше можно посмотреть.

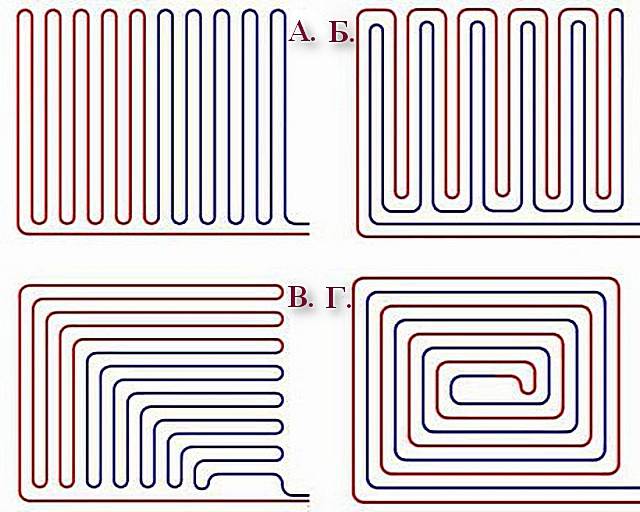

Примеры некоторых основных схем раскладки контура труб теплого пола

А – обычная «змейка»;

Б – двойная «змейка»;

В – угловая «змейка»;

Г – «улитка».

Обычная «змейка» выкладывается вроде бы проще, но в ней получается слишком много поворотов на 180 градусов, что увеличивает гидравлическое сопротивление контура. Кроме того, при такой раскладке явно может ощущаться перепад температуры от начала контура к концу – это хорошо показано на схеме изменением цвета. Недостаток можно устранить укладкой двойной змейки, но такой монтаж уже выполнить сложнее.

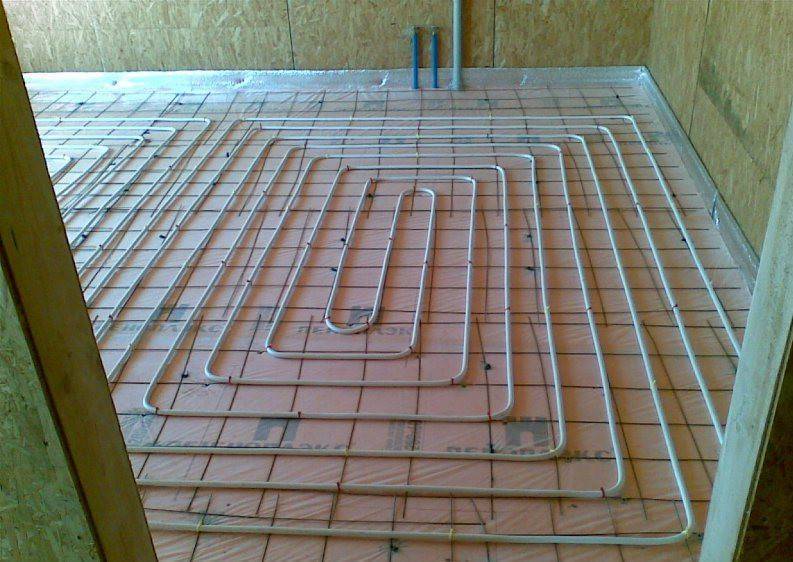

В «улитке» тепло распределяется более равномерно. Кроме того, преобладают повороты на 90 градусы, что снижает потери напора. Но укладывать такую схему все же сложнее, особенно если нет опыта в подобных работах.

Сам контур может занимать не всю площадь комнаты – нередко трубы не прокладывают в тех местах, где планируется установка стационарной мебели.

Впрочем, многие мастера критикуют такой подход. Стационарность мебели – величина все же довольно условная, а «теплый пол» закладывается на десятилетия. Кроме того, чередование холодных и нагретых зон – явление нежелательное хотя бы с точки зрения возможного появления со временем очагов сырости. В отличие от электрических систем, водяным полам локальный перегрев из-за закрытых участков не грозит, так что с этой стороны опасений быть не должно.

Так что строгих рамок на этот счет не существует. Можно, в целях экономии материала, оставить незаполненные участки, или же проложить контур полностью по всей площади. Но если на каком-то участке планируется установка предметов мебели или сантехнических устройств, требующих крепления к полу (например, крепление унитаза дюбелями или анкерами), то это место, естественно, остается свободным от контура. Просто велика вероятность повредить трубу при установке крепежа.

Какую схему укладки контура лучше выбрать?

Более подробно о выборе схем укладки, с теоретическими обоснованиями, рассказывается в отдельной статье нашего портала «Водяной теплый пол своими руками»

Шаг укладки труб может быть от 100 до 300 мм (обычно он кратен 50 мм, но это не догма). Меньше 100 мм выполнить нет ни возможности, ни необходимости. А при шаге более 300 мм может ощущаться «эффект зебры», то есть чередование теплых и холодных полос.

А вот какой шаг станет оптимальным – покажут расчеты, так как он тесно связан с ожидаемой теплоотдачей пола и температурным режимом системы.

Еще одна оговорка – все последующие теплотехнические расчеты показаны для оптимальных размеров «пирога» системы подогрева пола.

Выше говорилось, что толщина стяжки минимально должна быть 300 мм над поверхностью труб. Но для обеспечения полноценного аккумулирования и равномерного распределения тепла рекомендуется придерживаться толщины в 45-50 мм (именно для трубы диаметром 16 мм).

А чтобы выработанное тепло не расходовалось впустую на прогрев межэтажного перекрытия или иного основания «теплого пола», под трубным контуром в обязательном порядке предусматривается термоизоляционный слой. Обычно для этого используется пенополистирол с плотностью порядка 35 кг/м³ (лучше – экструдированный, как более прочный и эффективный). Минимальная толщина, обеспечивающая корректную работу «теплого пола» должна составлять:

Особенности основания «теплого пола»Минимальная толщина термоизоляционной «подушки»
Пол по перекрытию над отапливаемым помещением, температура в котором ˃ 18 °С30 мм
Пол по перекрытию над отапливаемым помещением, температура в котором от 10 до 17 °С50 мм
Пол по перекрытию над отапливаемым помещением, температура в котором от 10 до 17 °С70 мм
Пол по грунту, в том числе и в подвальных или цокольных помещениях с заглублением от уровня земли до 1500 мм.120 мм
Пол в подвальных или цокольных помещениях с заглублением от уровня земли более 1500 мм100 мм

Теплый пол расчет мощности

На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.

  • При этом учитываются следующие факторы:
  • площадь обогреваемой поверхности, общая площадь помещения;
  • площадь, тип остекления;
  • наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
  • уровень проникновения солнечных лучей в помещение;
  • наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.

Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.

Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами

Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой

Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.

Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.

  1. При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
  2. 120 Вт/м² – при площади дома до 150 м²;
  3. 100 Вт/м² – при площади 150-300 м²;
  4. 90 Вт/м² – при площади 300-500 м².

Нагрузка на систему

  • На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
  • материал, из которого изготовлены трубы;
  • схема укладки контуров;
  • длина каждого контура;
  • диаметр;
  • расстояние между нитками труб.

Характеристика:

Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.

Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.

Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.

Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.

Расчет мощности теплоотдачи: калькулятор

Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.

Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.

Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.

Грамотный подход к утеплению балкона: калькулятор расчёта толщины теплоизолятора

На чтение: 1 минута Нет времени?

Так уж повелось в нашей стране, что зимы у нас морозные, осень дождливая и ветреная, и даже летом некуда деться от вездесущих сквозняков. Мечта каждого хозяина, имеющего балкон или лоджию, создать на этой, на первый взгляд, неприглядной территории настоящий оазис или зону отдыха. Вопрос лишь в том, как правильно и точно рассчитать расход материалов, чтобы распланировать траты и не переплатить лишнего. Специально для наших читателей редакция HouseChief.ru разработала удобный и наглядный калькулятор, который поможет домашним мастерам без специальной подготовки точно рассчитать необходимую толщину утеплителя для балкона или лоджии.

Тёплый балкон чаще всего это многослойная конструкция, которую нужно грамотно рассчитать

Читайте в статье

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы.

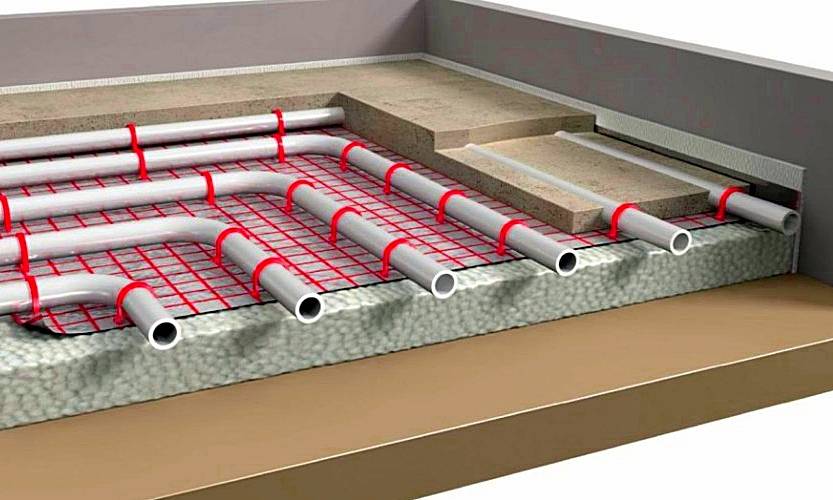

Схема обустройства теплого водяного пола в бетонной стяжке. Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.


Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, ммМатериал трубыРекомендованная длина контура, м
16металлопластик80 ÷ 100
18сшитый полиэтилен80 ÷ 120
20металлопластик120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

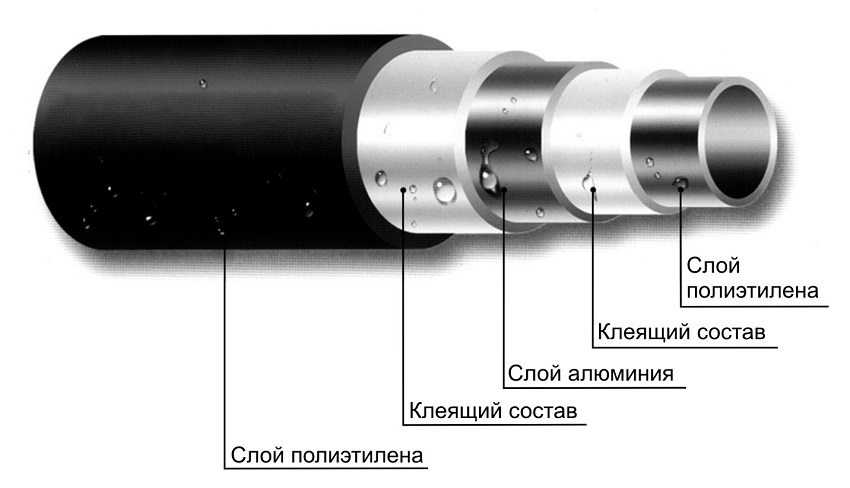

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, ммРасстояние по осям (шаг труб), мОптимальная нагрузка, Вт/м²Общая (или разбитая на участки) полезная площадь помещения, м²
160,1580 ÷ 18012
200,2050 ÷ 8016
260,2520
320,30меньше 5024

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

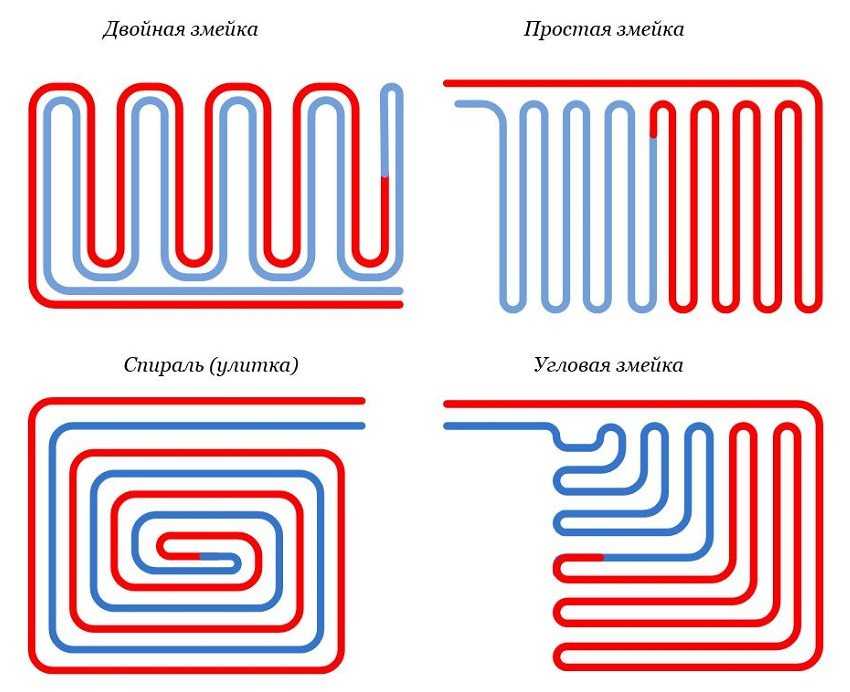

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой).

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

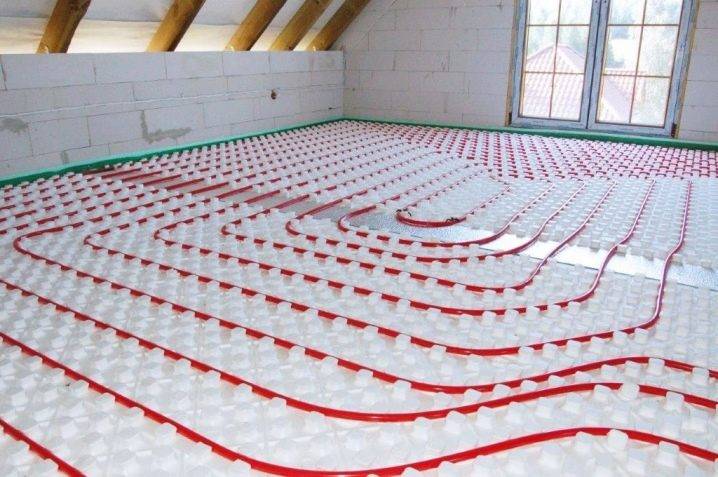

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

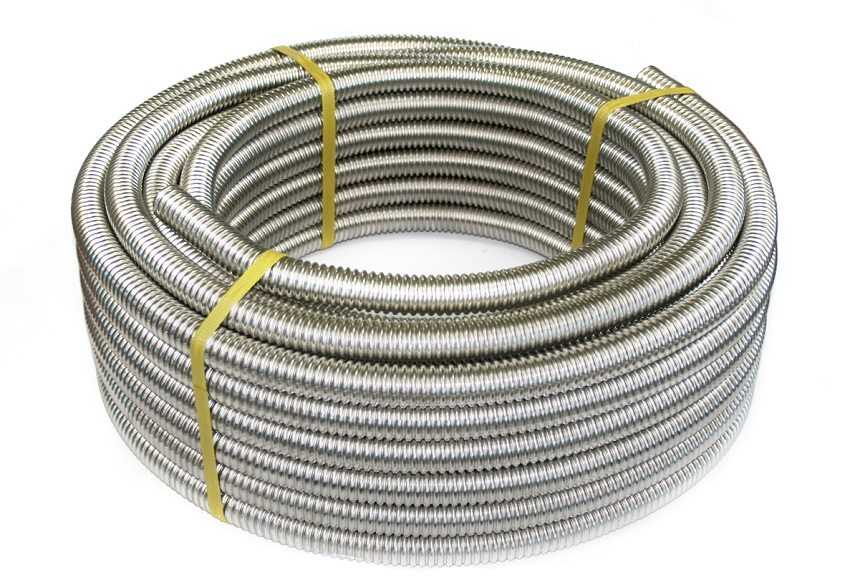

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Как определиться с длиной контура?

Вопрос кажется совершенно несложным. Дело в том, что в интернете можно отыскать массу рекомендаций по этому поводу – и от производителей труб, и от опытных мастеров, и от, скажем честно, абсолютных дилетантов, которые просто «передирают» информацию с других ресурсов, особо не вдаваясь в тонкости.

Так, в инструкциях по монтажу, которыми производители часто сопровождают свои изделия, можно встретить установленный предел длины контура для трубы 16 мм достигает 100 метров. В других публикациях показывается граница в 80 метров. Опытные установщики рекомендуют ограничиться длиной в 60÷70 метров.

Казалось бы, чего еще нужно?

Но дело в том, что показатель длины контура, тем более с размытым определением «максимальной длины», очень сложно рассматривать в отрыве от других параметров системы. Выложить контур «на глазок», просто чтобы не превысить рекомендуемых границ – дилетантский подход. И при таком отношении вполне можно вскорости столкнуться с глубокими разочарованиями в работе системы. Стало быть, лучше оперировать не абстрактной «допустимой» длиной контура, а оптимальной, соответствующей конкретным условиям.

А она зависит (если точнее – не столь зависит, сколько тесно взаимосвязана) от массы других параметров системы. Сюда можно отнести площадь помещения, его предназначение, расчётный уровень его теплопотерь, ожидаемую температуру в комнате – всё это позволит определиться с шагом укладки контура. И только потом можно будет судить о его получающейся длине.

Вот и постараемся «распутать этот клубок» чтобы прийти к оптимальной длине контура. А затем – проверим правильность наших расчетов.

Несколько основных требований к параметрам «теплого пола»

Прежде чем приступать к расчетам, необходимо ознакомиться с некоторыми требованиями, которым должна соответствовать система водяного подогрева полов.

«Теплый пол» может выступать в качестве основной системы отопления, то есть полностью обеспечивать комфортный микроклимат в помещениях дома и компенсацию тепловых потерь. Другой вариант, более рациональный – он выступает в качестве «помощника» обычным радиаторам или конвекторам, принимая на себя определенную долю в общей работе системы, повышая общую комфортность в доме. В этом случае расчет должен проводиться в тесной взаимосвязи – хозяева должны заранее определиться, в каком соотношении будет работать общая система. Например, 60% берет на себя высокотемпературная система радиаторов, а остальное отдано контурам «теплого пола». Он может использоваться и автономно, например, поддерживая комфорт в помещениях в межсезонье, когда еще (или уже) нет смысла «гонять на полную» всю систему отопления.

Расчет теплопотерь дома

 Перед расчетом водяного теплого пола, нужно сначала рассчитать теплопотери дома. Теплопотери — это количество тепла, которое помещение теряет за единицу времени. Для снижения теплопотерь используются отопительные приборы, к примеру радиаторные обогреватели, отопительные трубы, а также теплый пол. Помимо этого, сократить теплопотери возможно при установке стеклопакетов и изоляции стен различными материалами, которые способны сохранить тепло внутри помещения.

Расчет теплопотерь — это важный параметр при проектировке жилого помещения. При этом необходимо учитывать:

  • площадь помещения;
  • площадь всех окон;
  • высоту потолка;
  • количество наружных стен;
  • температура с наружной стороны помещения;
  • тип окон;
  • теплоизоляцию стен;
  • тип помещения, находящегося выше.

В основном теплопотери зависят от разницы в температурах вне помещения и внутри него, а также в степени теплоизоляции окон, стен, перегородок. Для более точного расчета теплопотерь можно воспользоваться одним из множества онлайн-калькуляторов. Они довольно просты и понятны в использовании, достаточно ввести необходимые значения и расчет будет произведен автоматически. В таких калькуляторах возможно рассчитать теплопотери через окна, потолки, стены, пол. Это позволит получить детальную информацию, на основе которой следует рассчитывать мощность отопительного оборудования.

Принято считать, что теплый пол справится, если теплопотери не превышают 100 Вт на метр площади. Если данный показатель превышен, придется прибегать к установке дополнительного прибора отопления.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

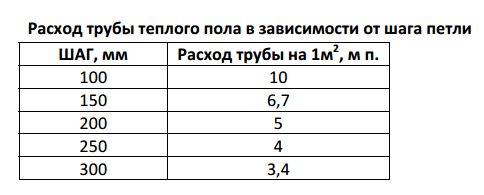

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;

  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;

  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;

  • длина труб равна 85 м;

  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;

  • L – метраж длины изделия;

  • p – давление насоса;

  • G – расход воды, которая циркулирует в трубах (описывается в документации);

  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.

  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.

  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.

  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.

  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;

  • шаг 20 см подходит для 16 м2;

  • шаг 25 см – 20 м2;

  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Способы установки системы теплый пол

Для правильного функционирования этой отопительной системы важна четкая последовательность слоев так называемого “пирога” теплого пола.

Тепловой контур укладывается на предварительно тепло- и гидроизолированную поверхность, а сверху заливается или засыпается цементной стяжкой, поверх которой укладывается финишное напольное покрытие. Вышеперечисленные слои – оболочка пирога – обязательны в обоих случаях. Они защищают систему от внешних воздействий и повышают ее КПД.

Теплые полы отличное решение для благоустройства своего жилья. Температура пола напрямую зависит от длины труб теплого пола, спрятанных в стяжке. Труба в полу укладывается петлями. Фактически из количества петель и их длинны и складывается общая длина трубы. Понятно, чем длиннее труба в одинаковом объеме, тем теплее пол. В этой статье поговорим об ограничениях на длину одного контура теплого пола.

Приблизительные расчетные характеристики для труб диаметром 16 и 20 мм составляют: 80-100 и 100-120 метров соответственно. Эти данные приведены приблизительно для примерных расчетов. Давайте более детально рассмотрим процесс монтажа и заливки теплых полов.

Последствия превышения длины

Разберемся к каким последствиям может привести увеличение длины трубы теплого пола. Одна из причин — это увеличение гидравлического сопротивления, которая создаст дополнительную нагрузку на гидравлический насос в результате которой он может выйти из строя или же просто может не справится с возложенной на него задачей. Расчет сопротивления состоит из многих параметров. Условий, параметров укладки. Материала применяемых труб. Вот три основных: длина петли, количество изгибов и тепловая нагрузка на нее.

Стоит заметить, что тепловая нагрузка с увеличением петли растет. Также увеличивается и скорость потока и гидравлическое сопротивление. По скорости потока есть ограничения. Он не должен превышать 0.5 м/с. Если мы превысим это значение могут возникнуть различные шумовые эффекты в системе трубопровода. Так же увеличивается основной параметр, ради которого и делается этот расчет. Гидравлическое сопротивление нашей системы. На него тоже есть ограничения. Они составляют 30-40 кП на одну петлю.

Следующая причина состоит в том, что при увеличении длинны трубы теплого пола возрастает давление на стенки трубы, вызывающие удлинение этого участка при нагревании. Трубе находящейся в стяжке некуда деваться. И она начнет сужаться в самом слабом месте. Сужение может вызвать перекрытие потока в теплоносителе. У труб, изготовленных из различного материала, разный коэффициент расширения. Например, у полимерных труб коэффициент расширения очень высок. Все эти параметры необходимо учитывать при монтаже теплого пола.

Поэтому заливать стяжку теплого пола необходимо с опрессованными трубами. Опрессовать лучше воздухом с давлением примерно в 4 бара. Таким образом, когда Вы заполните систему водой и начнете ее нагревать, трубе в стяжке будет где расширяться.

Оптимальная длина трубы

Учитывая все выше перечисленные причины с учетом поправок на линейное расширение материала труб возьмем за основу максимальную длину труб теплого пола на один контур:

Какая длина трубы теплого пола будет оптимальной? Давайте выясним оптимальную длину трубы теплого пола и какие могут быть последствия, если контур получится большей длины. Все в нашей статье

Особенности проектирования

Все расчёты водяных тёплых полов должны быть произведены предельно тщательно. Любые недочёты при проектировании могут быть исправлены только в результате полного или частичного демонтажа стяжки, что способно не только повредить внутреннюю отделку в помещении, но и приведёт к значительным затратам времени, сил и средств.

Рекомендуемые температурные показатели поверхности пола в зависимости от вида помещения составляют:

  • жилое помещение — 29 °C;
  • участки около наружных стен — 35 °C;
  • ванные комнаты и зоны с высокой влажностью — 33 °C;
  • под напольное покрытие из паркета — 27 °C.

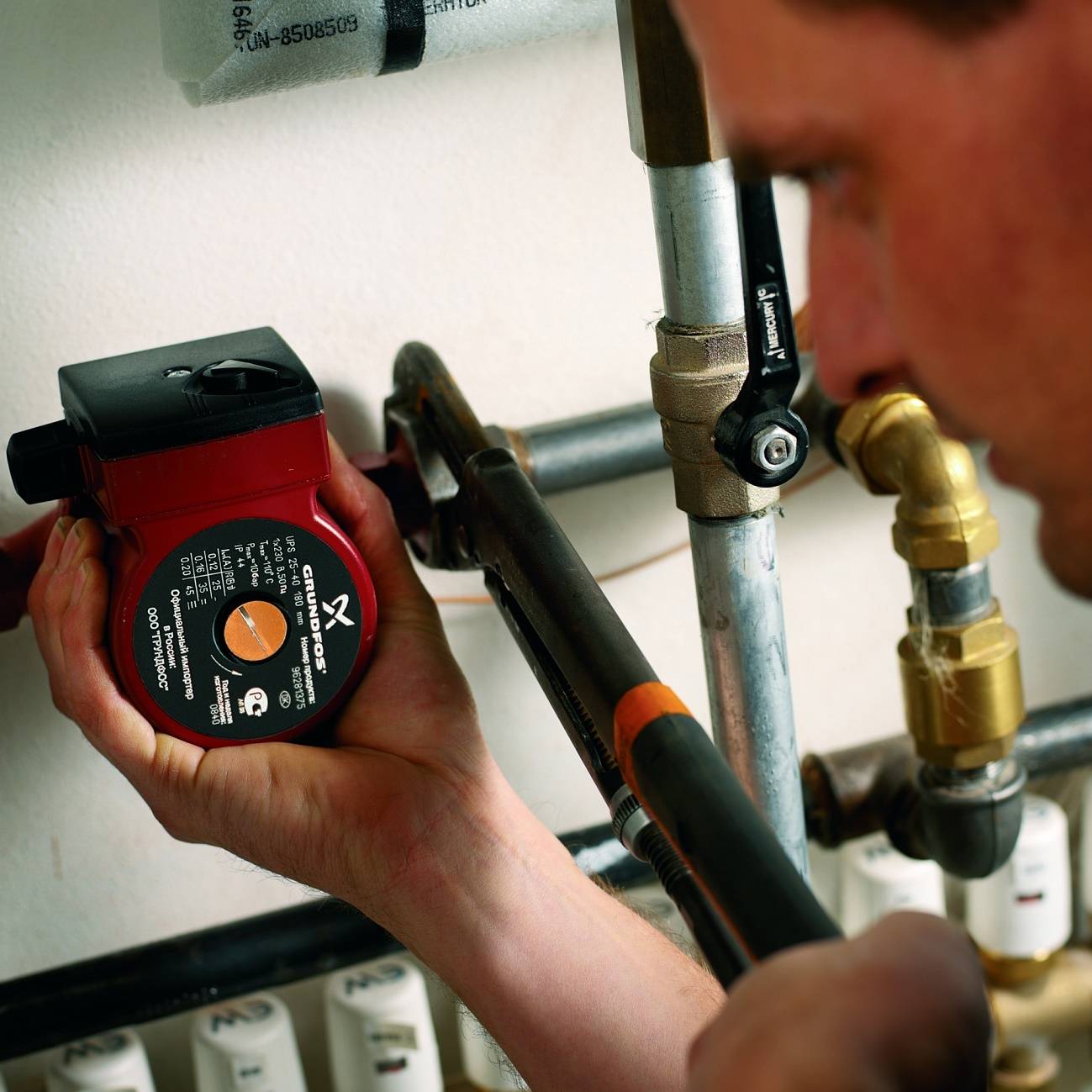

Короткие трубы предполагают использование более слабого циркуляционного насоса, что делает систему экономически выгодной. Контур с диаметром 1,6 см не должен быть длиннее 100 метров, а для труб с диаметром 2 см максимальная длина составляет 120 метров.

Таблица решений для выбора системы водяного теплого пола

Как рассчитать необходимое количество труб для водяного отопления

Общая протяженность труб зависит от выбранной схемы укладки – «улиткой» или «змейкой». В первой условная подающая и обратная труба проходят параллельно друг другу и кольцуются в виде спирали. Это обеспечивает равномерный нагрев воздуха. Но такая схема может применяться только для относительно больших комнат, от 15 м².

Схема змейка более универсальная. Одинарной пользуются для укладки в небольших помещениях – ванной комнате, кухне. Двойные и угловые актуальны для жилых комнат. В двойной подающая и обратная труба проходит рядом друг с другом, в угловой магистраль с максимально нагретым теплоносителем находится у наружных стен.

Змейкой

Для точных вычислений метража рекомендуется использовать калькулятор расчета трубы для теплого пола, в котором указывается диаметр магистрали, шаг трубопровода. Но здесь не учитывается возможное изменение шага расстояния между трубами. Выход – разбить комнату на условные сектора с одинаковым значением шага прокладки.

Общий расчет можно сделать по следующей формуле:

S/H*1.1+D*2

где S – площадь команды;

H – шаг прокладки труб;

В – расстояние до коллекторного узла;

1,1 – компенсация длины на изгиб труб, возможный брак.

Для примера можно рассмотреть этапы расчет для жилой комнаты, площадью 20 квадратных метров, в которой планируется укладка трубопровода с шагом 20 см. Расстояние до коллектора составляет 1,5 м.

20/0,2*1,1+1,5*2=112,4 м

Для точного позиционирования труб и минимизации их смещения рекомендуется установка на специальные маты с элементами фиксации. Альтернатива – купить крепеж для трубопроводов. Он отличается в зависимости от материала черного пола – дерево или бетонная стяжка.

Улиткой

Для схемы укладки «улитка» можно использовать ту же формулу. Разницы в расходе материалов не будет. Но для больших помещений удобнее выполнить разбивку по площадям с одинаковым шагом. В этом случае в формуле учитывается расстояние до коллектора только в той части, где магистрали соединяются со входными патрубками. Для остальных зон расчет делает по такой формуле:

S/H*1.1

Также можно упростить вычисления, используя таблицу среднего расхода труб на 1 м² в зависимости от шага прокладки трубопровода.

Шаг, смРасход трубы м.п. на 1 м²
1010
156,7
205
254
303,4

Дополнительно нужно изучить рекомендации производителя выбранных труб. В них есть правила выбора шага расположения магистралей, оптимального диаметра трубопровода для конкретных условий.

Рассчитываем циркуляционный насос

Чтобы система получилась экономичной, нужно подобрать циркуляционный насос, обеспечивающий нужный напор и оптимальный расход воды в контурах. В паспортах насосов обычно указывают напор в контуре самой большой длины и суммарный расход теплоносителя во всех петлях.

На напор оказывают влияние гидравлические потери:

∆ h = L*Q²/k1, где

  • L — длина контура;
  • Q — расход воды л/сек;
  • k1 — коэффициент, характеризующий потери в системе, показатель можно взять из справочных таблиц по гидравлике или из паспорта на оборудование.

Зная величину напора, вычисляют расход в системе:

Q = k*√H, где

k — это коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.


Среди составляющих теплого водяного пола особая роль отводится циркуляционному насосу. Только агрегат, мощность которого на 20 % превышает фактический расход теплоносителя, сможет преодолеть сопротивление в трубах

Цифры, касающиеся величины напора и расхода, указанные в паспорте, нельзя воспринимать буквально — это максимум, а фактически на них оказывает влияние протяженность, геометрия сети. При слишком большом напоре уменьшают длину контура или увеличивают диаметр труб.

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

  • использование 16 мм труб с длиной в 65 метров;
  • показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
  • контуры должны обладать равноценной длиной с разницей не более 20%;
  • оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
