Как сделать теплый пол в ванной под плиткой своими руками в доме: Инструкция + Видео

Что нужно знать при покупке плитки?

Перед покупкой плитки определитесь с дизайном кухни: хотите ли вы, чтобы облицовочный материал поддерживал общую цветовую гамму помещения или выступал в качестве контраста предметам интерьера?

Стили дизайна

• для создания восточного стиля используйте ламели зеленого, светло-серого или темно-коричневого цвета с нанесенным орнаментом и матовой поверхностью. Помещение с таким оформлением должно иметь большую площадь;
• изделия неярких оттенков или с искусственно состаренной поверхностью подойдут для оформления помещения в стиле кантри, характеризующегося нежной, пастельной цветовой гаммой;
• для кухни в классическом дизайне выбирайте однотонные материалы, либо плитку с плавным переходом от светлых к более темным тонам.
• эффектный дуэт изящества и простоты, характерный для помещений в итальянском стиле, помогут создать облицовочные элементы насыщенных цветов с золотистым оттенком и глянцевой поверхностью;
• английский стиль — сдержанный, элегантный, без резких контрастов (облицовка пастельных тонов, коричневого цвета и его оттенков, терракотовая, белая, голубая, зеленая, фиолетовая).

ВНИМАНИЕ! При оформлении помещения учитывайте, что искусственное освещение способно исказить цвет облицовки.

Размеры плиток

Выпускаемые производителями ламели одного цвета могут быть разных размеров. Облицовочные элементы большого формата выглядят стильно, но если кухня небольшая, то остановите выбор на плитке меньшего формата или мозаике: при монтаже покрытия малой площади потребуется значительная обрезка материала, будет много отходов и произойдет удорожание ремонта.

Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

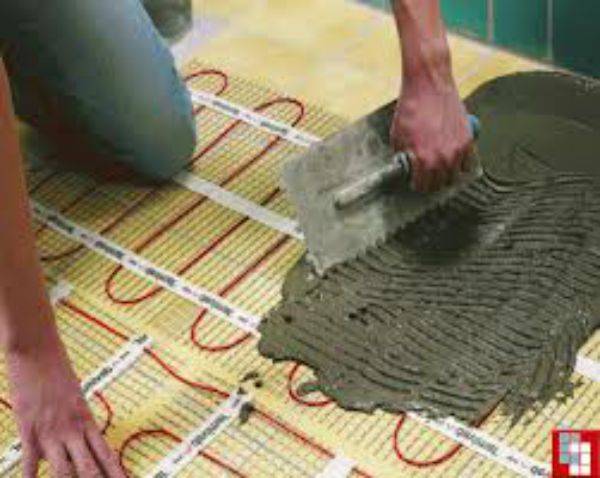

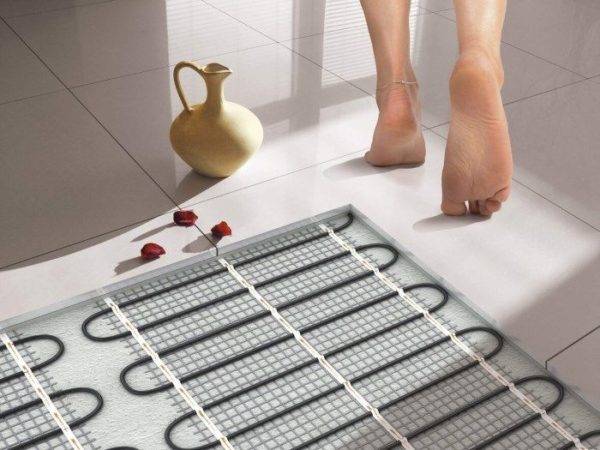

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.

Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Монтаж и технология

Установка водяного теплого пола проводится несколькими способами:

• монтаж труб производится на полистирольное основание;
• монтаж труб производится на бетонное основание.

При любом способе укладки принцип работы системы почти идентичен.

Водяной пол устанавливается в такой последовательности:

• Подготовка основного пола, который очищают от мусора и пыли, после на него укладывают слой материала для теплоизоляции (он обязан быть толщиной не меньше 35 мм, с плотностью 30 кг/м. куб.). К примеру, это возможен экструдированный пенополистирол.
• По периметру комнаты укладывается демпферная пленка, которая позволяет компенсировать стяжке вероятное температурное расширение.
• На дальнейшем этапе проводится работа по укладке плотной полиэтиленовой пленки.
• Затем можно выполнить укладку армирующей сетки, которая требуется для крепления системы. Для трубопровода отводится сеть компенсационных швов, их защищают дополнительно гофрой. Также для придания конструкции лучшей жесткости в некоторых случаях сетку укладывают сверху труб еще одним слоем.
• После выполняется укладка самого водяного пола из труб змейкой с учетом – 5 метров трубы на 1 кв. м. площади. Чем в помещении площадь больше, тем большее количество потребуется отводящих петель.
• Затем выполняется опрессовка. Проверка системы производится с учетом вероятных огрехов в работе, которые необходимо исправить. На проверку работы системы хватает одних суток.
• После опрессовки дальнейший этап – заливка стяжки (толщина стяжки не менее 5 см), это исключает растрескивание полов и гарантирует оптимальный нагрев.
• На последнем этапе проводится укладка финишного покрытия (кафельной плитки).

Какими могут быть отопительные конструкции

Конструкции с водой-теплоносителем используются следующие:

• трубы расположены под стяжкой из бетона;
• полы настилаются без устройства стяжки, в качестве финишного покрытия используется паркет или плитка, монтаж производится на пласты алюминия с прокладкой из полиэтилена или картона;
• в качестве основы выступает деревянный пол, на который укладываются трубы.

Для формирования отопления под кафель необходимы теплоизолятор, трубы из металлопластика, крепежные элементы, фитинги и коллекторы, чтобы подключиться к системе для осуществления циркуляции воды. При обустройстве системы в ванной нужно выполнение гидроизоляции. По завершении установки уровень пола становится выше на 5-7 см.

При выборе котла ориентируйтесь на те варианты, которые способны работать так, чтобы температура получалась невысокой. В диапазоне работ должны быть 30-40°С. Необходимость этого вызвана простой причиной: по горячему полу ходить будет крайне некомфортно.

Для создания системы отлично подходят газовые или дровяные котлы, угольные и электрические. Среди них газовые котлы считаются наиболее удобными: у них в устройстве задействованы современные электронные элементы, которые обеспечивают поддержку работы системы. Температура при верных настройках будет автоматически поддерживаться в нужном диапазоне.

Плюсы и минусы системы

Главным преимуществом теплых полов под плитку является то, что они греют саму поверхность пола, а не воздушные массы, как это делают радиаторы отопления. В результате в помещении получаются комфортные условия – пол теплый, а воздух не пересушен

Важно и то, что температура у поверхности пола будет на 2-3 градуса выше, чем на уровне головы человека. Именно такие температурные показатели оптимальны для хорошего самочувствия

Систему теплого пола и его способность к «ступенчатому» прогреву помещения (где более теплые воздушные массы оказываются в районе пола) по достоинству оценят семьи с маленькими детьми

Ребенок постоянно на полу, кроме того, его рост гораздо ниже роста взрослого человека, поэтому так важно быть уверенным, что напольное покрытие теплое и комфортное

Немаловажно, что система прогреет всю поверхность пола, в то время как радиаторы нагревают только поверхности возле себя. При правильной настройке датчиков и монтаже нагревательных элементов можно избежать чрезмерного обогревания мебели, бытовой техники, а значит, их преждевременного выхода из строя

Что касается напольного покрытия, то теплый пол – отличное решение под плитку. Материал имеет хорошую теплопроводность, поэтому быстро нагревается и отдает тепло. Повышение температуры не оказывает негативного влияния на изразцы.

Существует 2 основных разновидности теплого пола – водяной и электрический. Первый функционирует за счет труб, по которым циркулирует горячая вода, второй – благодаря нагревательным элементам, работающим от электросети.

Каждый из этих вариантов обладает преимуществами и недостатками.

К плюсам водных теплых полов можно отнести следующие характеристики:

• небольшие затраты на организацию системы;
• высокие показатели КПД.

Однако монтаж трубной системы – это серьезная нагрузка на несущие конструкции здания, а также необходимость поднимать уровень пола на 10-15 см. Естественно, что такой метод не подходит для многоквартирных домов и прочих зданий с централизованным типом отопления.

Наконец, стоит отметить трудоемкость монтажа и необходимость разбирать пол и всю систему для обнаружения и устранения неполадок.

Нагревательные маты и другие разновидности электропола гораздо проще в монтаже и подходят почти для всех типов помещений, в том числе городских квартир. Такие системы быстро нагревают пол и оснащаются термодатчиками, благодаря которым удается регулировать температуру помещения.

Удобно и то, что при поломке отдельного элемента ее легко диагностировать (этот участок пола просто остается холодным) и произвести замену, не прибегая к демонтажу всей системы.

Из явных недостатков – более высокая стоимость системы электропола и повышенное потребление электроэнергии. Кроме того, теплый пол, работающий на электричестве, как и всякий электроприбор, при неправильном подключении и эксплуатации может стать причиной возгорания. О том как, проводится монтаж теплого электрического пола на основе нагревательного мата, вы увидите в следующем видео.

Подготовительные работы

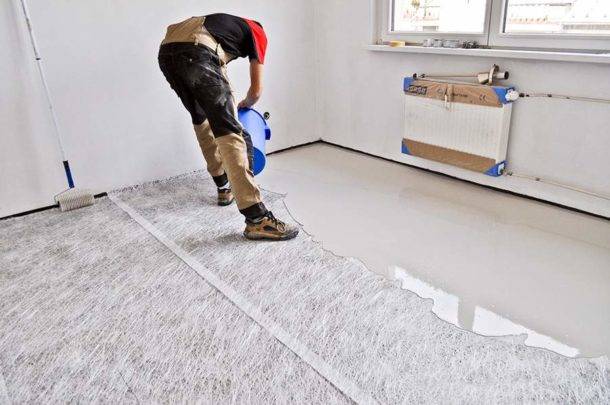

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

• Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
• Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

• В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
• Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
• Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

• Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
• Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Установка и подключение коллектора

Как правило, коллектор монтируется внутри специального шкафчика, непосредственно на поверхности пола. С этой целью в стене требуется сделать удобное углубление под размещение смесительного узла, после чего осуществляется подсоединение к коллектору подающей трубы и обратного трубопровода.

Постоянная циркуляция воды обеспечивается, как правило, специальным насосом.

На обе трубы требуется установить запорную арматуру, которая позволит легко и быстро своими руками отключить подачу воды в систему в случае непредвиденной аварии. Водяной контур закрепляется на коллекторе компрессионными фитингами.

Важно учитывать тот факт, что коллектор обязательно должен быть оборудован краном на слив и специальным воздушным отводчиком, как на подаче, так и на «обратке», а специальный шкаф позволяет замаскировать сложный гидротехнический элемент системы.

Устройство пола или какой пирог должен быть

Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:

Основа – уплотненный грунт и песок

Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы

Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.

Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.

Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.

Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.

• При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
• Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.

Чем и как залить основу?

Для обустройства основы под теплый пол используйте бетон марки М300. Если строительство пола осуществляется в частном доме, то толщина основания должна быть не менее 10 см. Лучше сделать его потолще, так как от нее будет зависеть качество пола и его эффективность.

Выкладка теплого водяного пола

Суть обустройства водяных обогревающих полов довольно проста. В целом для подогрева необходимо положить трубы под плитку, которые подсоединены к отопительной системе. Подобная конструкция и будет создавать тепло.

Очень важно сделать теплый пол под плитку правильно. Если все работы проведены грамотно, то система будет функционировать долгое время, и не разрушит пол. Стоит отметить, что водяные обогревающие полы более сложный вариант по монтажу, нежели электрические

В целом, его выкладка осуществляется одновременно с приготовлением стяжки

Стоит отметить, что водяные обогревающие полы более сложный вариант по монтажу, нежели электрические. В целом, его выкладка осуществляется одновременно с приготовлением стяжки.

Укладка теплого пола под кафель

Таким образом, существует определенная технология, как правильно сделать теплый пол под плитку

1. Гидроизолирование.

Данное понятие в какой-то степени условно, поскольку эта стадия нужна в большей степени, чтобы не затопить помещения снизу при обустройстве стяжки пола. Обычно гидроизоляционный слой состоит из плотного полиэтилена.

1. Утепляющий слой.

Чтобы создать идеальный пол поверх гидроизоляционного слоя следует выложить пенопласт, толщина которого должна быть 5 см. Утепление в системе обогревающего пола выполняет задачи по тому, чтобы плиты перекрытия не прогревались. Отсутствие пенопласта снижает во многом результативность пола под плитой — порой раза в 3.

Также делается и утепление при помощи отражающей теплоизоляции. Данный материал направляет вверх тепло, то есть в комнату. Тепло излучается не просто в стяжке и пространстве, но и в волновом спектре. Собственно такое тепло теплоотражающая изоляция устремляет вверх в комнату, тем самым повышая действенность функционирования пола в 2 раза.

1. Армирование.

Оно представляет собой оберегание от растрескиваний стяжки. Такой этап несложен. Сверху изоляции выкладывается особая армирующая сетка из металлороволоки. Ячейки сетки имеют следующие размеры — 10х10 см.

1. Выкладка труб.

С целью того чтобы трубки закрепились максимально качественно и надежно используют особые клипсы. Их ставят таким образом, чтобы уложить трубку с шагом не больше 15 — 20 см. Самое главное на данном этапе состоит в том, чтобы выбрать правильные трубки и сделать качественную укладку. Специалистами рекомендуется размечать пол на части, каждая из которых должна составлять 3 — 4 м2. Любая часть выкладывается отдельно. Однако в небольшом помещении можно сделать все одной частью.

1. Подключение трубок к отопительной системе.

На данной стадии существенно обеспечить настройку и воздушный сброс из змеевика. Настраивающие краны надо сделать на подающем и обратном трубопроводе. В крайнем случае, это должны быть краны Маевского, но желательно автоматы.

1. Стяжка.

По краям стен комнаты следует проложить демпферную ленту, чтобы стяжка смогла расшириться при нагреве. Лента выступает в качестве компенсатора расширения температур. Такие манипуляции не дадут растрескаться стяжке. Затем делаются маяки. Обязательно учитывается толщина стяжки, которая должна быть не меньше 5 см. Затем заливается раствор.

Схема укладки теплого пола

После засыхания стяжки можно начинать отделку кафельной плиткой. Включать пол рекомендуется только после абсолютного просыхания стяжки. Есть еще один важный момент — водяной пол требуется проверить на отсутствие протеканий и функционирование.

Требования к материалам

Для правильной реализации системы отопления необходимо придерживаться нескольких рекомендаций. При выборе системы следует помнить такие пункты:

• система состоит полностью из труб, поэтому цена материала влияет на общую стоимость работ;
• так как трубопровод находится под штукатуркой, она должна быть надежной и долговечной;
• труба должна хорошо изгибаться, легко монтироваться;
• во время проверки на утечку трубы должны выдерживать давление от 3 до 6 бар;
• штукатурную смесь использовать качественную, чтобы поверхность получилась без пустот, выдерживала деформацию и была стойкой к вибрациям.
