Терморегулятор для котла отопления (регулятор температуры)

Как подключить комнатный термостат к газовому котлу?

Для монтажа регулятора не потребуются какие-либо профессиональные навыки или специальные инструменты, достаточно разобраться в схеме монтажа, следовать инструкции производителя газового котла и регулятора, соблюдать технику безопасности по работе с электрическим током. Тогда установку возможно произвести самостоятельно, не прибегая к помощи специалиста.

Схема подключения

В схеме газового котла должно быть указано, есть ли возможность подключения к нему термостата

Важно убедиться, что установка дополнительного оборудования разрешена производителем и не навредит отопительной системе

Некорректный монтаж может привести к поломке дорогостоящей техники и потере гарантии.

В случае, когда установка блока управления будет осуществляться внутри котла, находят подходящее для него место. При необходимости можно использовать установочную коробку.

Важно! При подключении термостата выполнение требований производителя котла строго обязательно!

Если изучить схему главной платы газового котла, то видно, что на ней имеются два контакта, соединённые между собой перемычкой, где электрический ток сначала выходит из платы, а затем возвращается в неё, контролируя включение и отключение отопительного котла. Во многих современных моделях эта перемычка для удобства монтажа находится на отдельно выведенной колодке, куда просто подключается термостат.

Фото 1. Распечатанная схема платы газового котла. Красным обведена часть, показывающая возможность подключения различных термостатов.

Но на некоторых разновидностях отопительного оборудования место установки придётся искать прямо на плате. В этом случае откручивают винты, которые держат перемычку, вынимают её, а на это место монтируют провода, идущие к термостату.

Правильно подключённый термостат пропускает через себя электрический ток, идущий к котлу из сети, контролируя, таким образом, включение и выключение всей системы отопления. Если воздух в помещении нагрет сильнее, чем выставлено на регуляторе во время его настройки, то прибор отключает газовый котёл, а когда температура падает ниже указанного предела, то отопление снова включается и происходит нагрев воздуха в доме.

Материалы и инструменты

Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для установки прибора в систему отопления, идёт в поставочном комплекте.

Для установки регулятора понадобятся технические паспорта термостата и отопительного котла для сверки электрических схем подключения, бытовая отвёртка, тестер для проверки наличия напряжения в сети, набор инструментов для крепления прибора на стену в жилом помещении.

Выбор места для установки термостата

Перед началом монтажных работ выбирают место установки терморегулятора

Правильно подобрать помещение для прибора крайне важно, потому что именно по температуре и влажности воздуха в этой комнате будет происходить регулировка всей системы отопления в доме

Термостат обязательно устанавливают в жилом помещении, а не в техническом. Обычно выбирают самую холодную комнату во всём доме, например, угловую. Установка прибора в котельной или в кладовой приведёт к некорректной работе отопления. Нельзя вешать регулятор вблизи отопительных батарей, бытовой техники, излучающей тепловые помехи: кухонных плит, обогревателей. Не рекомендуется размещать регулятор и на сквозняке, возле окон, или там, где на него будут попадать прямые солнечные лучи.

Термостат должен быть легко доступен, находиться на виду, чтобы в любой момент изменить настройки температуры или произвести замену батарей питания.

Правила установки:

  • Высота монтажа не более полутора метров над уровнем пола.
  • Не устанавливать на внешнюю, холодную стену дома.
  • К прибору должен быть свободный доступ.
  • Не вешать вблизи плит, кондиционеров, окон.
  • Не допускать попадания прямых солнечных лучей на прибор.

Эффективное управление отоплением является жизненно важной частью рациональной работы котла и системы отопления дома. Грамотное использование элементов управления снизят потребление энергии агрегатом, при создании комфортной температуры в каждой комнате дома, избегая перегрева помещений

А управляет работой котла термостат (или программатор) в зависимости от температуры в помещении.

До 20% объёма потребляемых энергоносителей можно экономить применяя такого рода автоматику. А цены на энергоносители достаточно велики и желание каждого нормального человека снизить свои расходы.

Рассматриваем ситуацию, когда котёл рассчитан правильно, необходимое утепление помещений выполнено, а система отопления функционирует нормально.

Что из себя представляет терморегулятор для котла отопления

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

  1. Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
  2. Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Как выбрать комнатный термостат для котла отопления

Проводной или беспроводной

Проводные модели не ограничены в функционале, могут быть установлены в любом помещении (до 20 метров от котла), стоят дешевле, но требуют проводного соединения с котлом. Сам провод обычно предоставляется в комплекте.

Беспроводные термостаты состоят из пульта управления с датчиком температуры воздуха (по сути обычный термостат) и приемника, который получает сигнал с пульта и передает его котлу уже проводным способом. Соответственно, приемник устанавливается в котельной, а термостатов может быть более одного, например, в нескольких комнатах. Преимущества беспроводной связи очевидны: нет необходимости прокладывать провод через весь дом.

От термостат к приемнику сигнал передается по стандартному каналу бытовой техники частотой 433 или 868 МГц и не оказывает влияния ни на другую бытовую технику, ни на любые другие электронные устройства в доме. Большинство моделей передают сигнал на расстояния до 20 или 30 метров, учитывая стены, перекрытия или перегородки. Стоит учесть, что для питания беспроводного термостата необходимы батарейки, обычно это 2 стандартные батарейки типа АА.

Точность настройки температуры

Механические и электромеханические термостаты довольно дешевые, но имеют высокую в контексте отопления дома погрешность – от 2 до 4°C. При этом шаг регулировки температуры обычно 1°C.

Возможность установки значения гистерезиса

Гистерезис (отставание, запаздывание) в контексте системы отопления и терморегулятора – это разница между температурой включения и отключения котла при равномерном потоке теплоносителя. То есть, если на терморегуляторе выставлена температура 22°C, а гистерезис – 1°C, то при достижении температуры воздуха 22°C котел выключится и запуститься при падении температуры на 1°C, то есть при 21°C.

В механических моделях гистерезис обычно 1 или 2°C, изменить его нельзя. В электронных моделях с возможностью его регулировки, можно установить значение 0,5°C или даже 0,1°C. Соответственно, чем меньше гистерезис, тем стабильнее температура в доме.

Наличие программатора

Пример программируемого термостата с отображением графика температуры на главном экране.

Программатор – это возможность задать шаблон работы котла на временной промежуток от 8 часов до 7 суток. Разумеется, вручную снижать температуру перед уходом на работу, отъездом или сном довольно хлопотно. С помощью программатора можно единожды создать один или несколько шаблонов работы и, в зависимости от настроек температуры и гистерезиса, экономить каждый последующий месяц до 30% топлива.

Наличие Wi-Fi или GSM модуля

Контроллеры с Wi-Fi модулем могут быть подключены к домашней сети и управляться с помощью приложения на смартфоне. Довольно ощутимым преимуществом является GSM-модуль, с помощью которого можно не только за ранее включить систему отопления и нагреть дом еще до приезда, но и контролировать работу системы во время длительного отъезда: при любых неисправностях на телефон придет соответствующее уведомление.

Системы безопасности

Защита от перегрева или замерзания системы отопления, защита от остановки циркуляционного насоса, защита насоса от закисания в летний период (вкл. 1 раз в сутки на 15 секунд) – все эти функции серьезно повышают безопасность системы отопления и часто имеются в котлах среднего и высокого ценовых сегментов. Если же такие системы не предусмотрены автоматикой котла, решить вопрос можно выбором термостата с их наличием.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.


Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Разновидности приборов

Выбор выносного термостата для газового котла основан на учёте нескольких характеристик, к числу которых относится тип подключения. Бесперебойную работу обеспечивает контактирование выносного модуля с устройством, управляющим работой газового котла. С конструктивной точки зрения существует пара основных вариантов:

  • кабельные модели, подключаемые к газовому котлу посредством проводов;
  • беспроводные модели с дистанционным способом обслуживания.

Механический

  • долговечность;
  • низкая стоимость;
  • возможность ремонта;
  • устойчивость к перепадам напряжения.

К основным недостаткам механики можно отнести не слишком точную настройку и вероятность погрешности в пределах 2-3оС, а также необходимость периодически осуществлять корректировку показателей в ручном режиме.

Электронный

В большинстве случаев электронные термостаты для газовых котлов представлены выносным датчиком с дисплеем и особым регулирующим элементом, отвечающим за функционирование котла. В настоящее время с этой целью используются модели с таймером, отслеживающие температуру воздуха и изменяющие её согласно нужному графику, а также электронные аналоги. Основные преимущества электронных устройств:

  • дистанционное управление;
  • самая минимальная погрешность;
  • возможность монтажа в любом помещении;
  • регулировка температуры воздуха согласно графику;
  • максимально быстрая реакция на температурные изменения.

Практически мгновенное реагирование на изменения температуры воздуха в помещении позволяет обеспечить существенную экономию энергоресурсов. К недостаткам можно отнести только достаточно высокую стоимость таких современных приборов.

Программируемые

Так называемая «умная» техника отличается достойной функциональностью, которая включает в себя контроль температурного режима, почасовую корректировку и программирование согласно дням недели. Особой популярностью пользуются жидкокристаллические модели, имеющие очень удобный и интуитивно понятный интерфейс, а также Wi-Fi встроенного типа.

Важные достоинства программируемых моделей:

  • наличие функции «день-ночь»;
  • значительная экономия энергоресурсов;
  • программирование режима на длительное время;
  • возможность дистанционного управления всей системой.

Газовые отопительные котлы снабжаются устройствами со встроенными сим-картами, что позволяет вносить коррективы посредством самого обычного смартфона. К недостаткам любых программируемых моделей пользователи относят достаточно высокую стоимость этих приборов.

Проводные и беспроводные

Для проводных термостатов характерно наличие механического или электронного управления. Такие устройства фиксируются только посредством проводной системы, предназначенной для соединения с газовым отопительным оборудованием. Диапазон действия, как правило, не превышает 45-50 метров. В последние годы всё чаще монтируются программируемые модели комнатных термостатов проводного типа.

Беспроводные устройства включают в себя рабочую часть для монтажа непосредственно возле прибора отопления, а также отслеживающий элемент с дисплеем. Датчики могут оснащаться дисплеем-сенсором или управлением кнопочного типа. Функционирование обеспечивается радиоканалом. Наиболее простые модели способны отключать или подавать газ. В более сложных устройствах предусмотрено также наличие специальной программы для настроек с целью внесения изменений в заданные параметры.

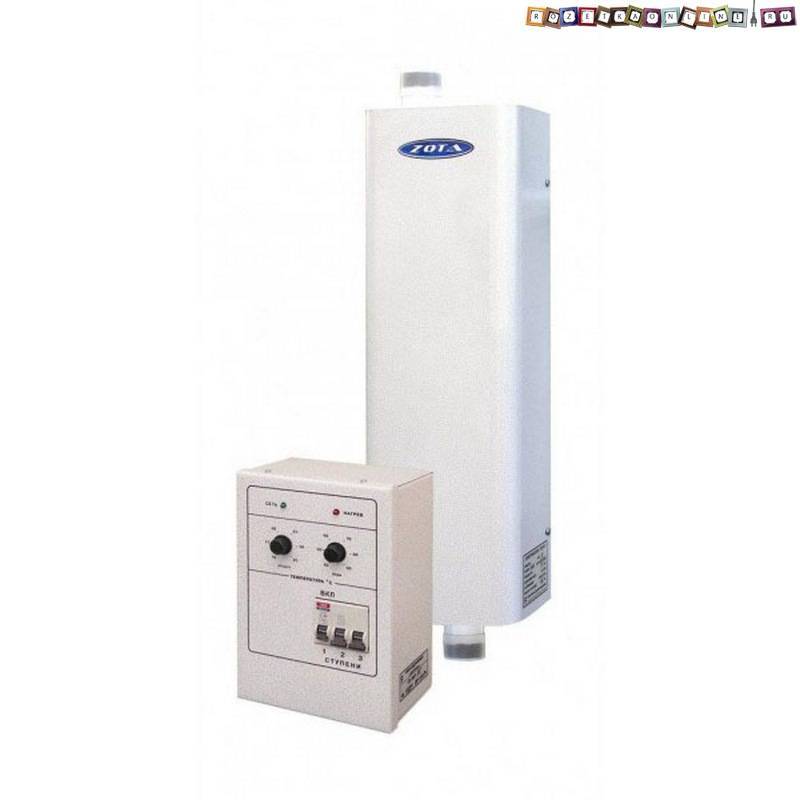

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов. в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

При самостоятельном выборе необходимой мощности электрокотла для отопления, обычно принято использовать следующую формулу: 1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт. модель ZOTA — 12 серия «Econom» .

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

Калибровка термореле W1209

Калибровка термореле осуществляется в режиме программирования в пункте меню Р4. Для калибровки нужно иметь образцовый термометр. Сравнивая показания эталона с показаниями конструкции, приводят их к одинаковым значениям манипуляциями кнопок «+» или «-». После выхода из настроек W1209 автоматически корректирует температуру измерений во всем диапазоне.

При отсутствии термометра можно воспользоваться известными значениями:

  • Температура таяния снега – 0°С;
  • Температура кипения воды – 100°С.

Для бытового использования величина погрешности будет в допустимых пределах при калибровке при помощи кипяченой воды вместо дистиллированной.

Термостатический вентиль на радиаторе сокращает расход газа


Термостатический вентиль — терморегулятор для радиатора уменьшает расход газа на отопление. Установка терморегулятора на радиатор — это обязательное требование строительных правил.

Погодное регулирование изменяет температуру отопительной воды в системе отопления в зависимости от температуры на улице.

Комнатный термостат регулирует, корректирует температуру отопительной воды в зависимости от температуры в одном помещении, там где он установлен.

Комнатный термостат всегда устанавливают в самом большом помещении дома, квартиры. Температура в других помещениях будет отличаться от той, которая необходима, в ту или другую сторону. Например, в целях экономии газа, температуру в редко посещаемых помещениях выгодно держать меньше.

Температуру в других помещениях можно регулировать с помощью терморегуляторов, устанавливаемых на входе отопительной воды в радиатор. В качестве радиаторных терморегуляторов применяют термостатический вентиль или электронный радиаторный термостат.

Термостатический вентиль регулирует расход отопительной воды через радиатор так, чтобы температура в помещении оставалась постоянной, заданной на шкале термостатической головки. В управляющей головке термостатического вентиля находится сильфон, заполненный жидкостью или газом. При изменении температуры в помещении, меняется температура жидкости (газа). В результате теплового расширения жидкости (газа) сильфон изменяет свое положение и воздействует на шток клапана вентиля на трубе радиатора.

В продаже можно найти термостатические вентили с выносным датчиком температуры. Такие устройства обеспечивают более стабильную температуру в помещении, так как исключается влияние близко расположенного радиатора и окна.

Электронный радиаторный термостат


Электронный программируемый термостат для радиатора отопления. Питание от батарей типа АА, 2 шт. Температура регулировки от 5 °С до 35 °С. Гистерезис ±0,5 °С. LCD дисплей.

Электронный радиаторный термостат, также как и головка термостатического вентиля, устанавливается на регулирующий клапан на трубе к радиатору. По сравнению с термостатическим вентилем он имеет намного больше функций управления.

Радиаторный термостат состоит из встроенного или выносного термодатчика и сервопривода, который открывает и закрывает клапан вентиля на радиаторе.


В программируемом радиаторном термостате можно выбрать температурный режим для дневного и ночного времени суток, для разных дней недели. Это позволяет добиться большего комфорта и экономии газа. Для обладателей загородного дома программируемый термостат будет поддерживать экономичный режим тепла в будние дни, а к приезду заранее перейдёт в режим прогревания.

Электронный программируемый радиаторный термостат может обеспечить:

  • Индикацию температуры в помещении.
  • Индикацию разряда батарей.
  • Индикацию неисправности системы.
  • Индикацию режима работы.
  • Установку экономичного и комфортного температурного режима.
  • Установку графика чередования комфортного и экономичного режима на каждый день недели.
  • Функцию блокировки для защиты от детей.
  • Функцию проветривания комнаты.
  • Функцию защиты клапана от закисания.
  • Функцию защиты системы от замерзания.
