Соединение автоматов в щитке гребенкой и перемычками

Подключение УЗО дополнительные методы

Для подключения электроустановок применяются двух-полюсные. Так делают во Франции, поскольку в этой стране предусмотрены данные правила. Здесь нет необходимости устанавливать последополнительные нулевые шины. В схеме после автоматов фаза, ноль и проводники выводятся на потребителей.

Однако по сложившимся традициям у нас используются однополюсные выключатели, что требует дополнительных нулевых шин.

Чтобы исключить разведение в щитовой множества нулевых шин окажется удобной установка нулевой шины в корпусе. Под такой оболочкой доступно встроить две-четыре шины, которые будут надежно изолированы друг от друга.

Выводим каждый защитный проводник (заземление) под контактную шину РЕ в системе заземления TT, TN-C-S и TN-S.

Как работает

Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Да и экономить на собственной безопасности неправильно. Возьмем в качестве примера следующие данные: 1.

Такое УЗО отличается от обычного большим током утечки.

Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой. Виды УЗО и технические характеристики Устройства защитного отключения бывают однофазными и трёхфазными.

Готов ли я приступить к подключению?

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Такие устройства имеют больше противопожарное назначение, а для защиты человека от поражения электрическим током используют отдельные УЗО с меньшим номиналом для каждого участка цепи. Защитную функцию по размыканию цепи в этом случае выполняет автоматический выключатель.

Для того, чтобы УЗО выполняло свои функции нулевую шину нужно подключить на провод, идущий от силового ввода. Кроме того, при выборе силового щитка подойдёт вариант небольшого размера. Нужно знать следующее: в обычных квартирах сеть — однофазная, а вот в частных домах — нередко присутствует трехфазная сеть.

Готов ли я приступить к подключению?

Во вторичной обмотке — ток равен нулю. Так как наша система замкнута сколько вошло — столько и должно выйти , то эта разница на входе и выходе сигнализирует о том, что в замкнутой системе возникла утечка. Это, так сказать, краткий экскурс в конструкцию прибора. Такое устройство подходит для установки в помещениях стандартной постройки с электрической проводкой, выполненной двухжильным проводом.

При возникновении утечки тока по любому из проводов, происходит разбаланс, и, как следствие, сердечник трансформатора намагничивается. Схема с одним общим УЗО Данная схема выглядит следующим образом: электрический счётчик — УЗО общее для всех групп — автоматические выключатели на каждую группу потребителей. Проверьте на его выходных контактах отсутствие напряжения с помощью индикаторной отвёртки. В бытовых помещениях для обеспечения защиты нескольких потребителей группа розеток, группа светильников выбирают УЗО с уставкой дифференциального тока 30 мА. Вода — ток, протекающий по проводам.
Ошибки подключения УЗО и дифавтоматов

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

  • B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
  • C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
  • D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Выбор провода


Требования, предъявляемые кабельной продукции, формируются из условий, в которых изделие будет функционировать. Щиток является прибором с ограниченным пространством, поэтому миниатюрность и компактность являются одним из основных критериев выбора. Надежность и стойкость не менее важна для подобных изделий. Кабель должен хорошо гнуться и выдерживать изгибы, поэтому приборы с алюминиевой жилой не подходят.

Все проводники можно разделить на классы по гибкости. Этот показатель зависит от конструкции жил. Чем класс выше, тем более гибкий проводник. Монолитные жилы сложно гнутся и могут сломаться в процессе эксплуатации, но их легко подсоединять к клеммам. Многопроволочные изделия лучше гнутся, с ними проще работать, но сложность заключается в невозможности подсоединения к клеммам и винтовым зажимам. Для этого приходится либо лудить концы, либо обжимать их специальными наконечниками. В ином случае контакт будет ненадежным и прослужит недолго. Выбор многожильного или одножильного провода также зависит от класса гибкости изделия.


Виды проводов ПВ-1

По всем приведенным характеристикам можно выбрать ряд проводов, которые подходят для включения. К ним относятся:

  • ПВ-1. Это изделие с однопроволочной медной жилой, которое имеет одинарный слой ПВХ изоляции. Класс гибкости 1.
  • ПВ-3. Многопроволочный проводник с медными жилами, имеющий ПВХ изоляцию со 2 классом гибкости (для сечения от 0,5 кв.мм. до 1,5 кв.мм.), 4 классом при сечении от 2,5 до 4 кв.мм. и 3 классом гибкости у сечений свыше 4 кв.мм.
  • ПВ-4. Многопроволочный медный кабель с ПВХ изоляцией. Является более гибким аналогом предыдущих изделий. Класс гибкости 4 и 5.

Можно подобрать зарубежные аналоги проводов. К ним относятся H05VJ, H07VK, рассчитанные на напряжение 0,5 и 0,75 кВ соответственно.

При выборе нужно определиться, каким сечением провода делать разводку в щитке. Это напрямую зависит от нагрузки в помещении. Рекомендуется брать провод для подключения с таким же сечением, что и питающий кабель. Для подключения электрического счетчика используется кабельная продукция сечением 25 кв.мм. Но нужно учитывать и другой показатель – максимальную силу тока, на который рассчитан электросчетчик. В зависимости от марки это 50-60 Ампер, что соответствует 10-12 кВт. По этим критериям подходит проводник из меди с сечением 10-16 кв.мм. или алюминиевый провод, у которого сечение придется повысить до 16-25 кв.мм.

Подключение УЗО и дифференциальных автоматов


Посредством двухполюсной гребенки, обозначаемой как (L+N), а также 3-х полюсного ее аналога удобно объединять не только обычные АВ, но и добавлять к ним устройства защитного отключения (УЗО). Когда в шкафу в одной линейке устанавливаются простые отключающие АВ и УЗО, монтаж комбинации из защитных приборов заметно усложняется. Возникшие сложности объясняются особенностями подводки питающих шин к различным видам устройств, которые проявляются по-разному в двух следующих вариантах:

  • Совместно с линейкой из нескольких автоматов устанавливается одно или несколько УЗО.
  • Вместо автоматов и УЗО в линейку выстраиваются полностью заменяющие их дифференциальные приборы.

Дифавтомат – это объединенные в одном корпусе УЗО и обычный автоматический выключатель.

Первый случай в свою очередь предполагает два варианта монтажа: гребенка используется в однофазной цепи или устанавливается в трехфазную силовую линию.

Однофазное включение

Особенность такого подключения состоит в том, что для автоматов потребуется однополюсная линейка, а для УЗО – двухполюсная. Условием срабатывания последних является совместная коммутация фазы и нуля. В данном случае исходят из принципа максимальных возможностей, то есть выбирают двухполюсную шину, а приходящиеся на автоматы земляные отводы просто отгибаются.

3-х фазное подсоединение

В этом случае придется воспользоваться 4-х полюсной гребенкой из меди, три фазных контакта которых задействуются и на автоматах, и на УЗО. Четвертый «нулевой» ряд используется для подключения в УЗО, а в районе «земляных» контактов обычных отключающих приборов он просто отгибается. При монтаже одних дифавтоматов в любой ситуации отводы гребенки подключаются ко всем задействованным в схеме контактам.

Подключение УЗО по ветке нейтрали

После противопожарного закрепляем нулевой проводник на общую нулевую шину. Далее от общей нулевой шины заводится проводник на и. автомат.

Причем после последнего приспособления нулевой проводник прокладывается прямо к нагрузке, поскольку автомат работает в автономном режиме и может обеспечивать, например, лишь стиральную машину либо только специально выделенную компьютерную сеть.

Далее нулевой проводник после ведем к шине. К последней подключаются нулевые проводники розеток. Если произойдет утечка тока в определённой группе розеток, то сработает. Практически идентичная схемас подключенной группой розеток. Данная схема работает достаточно корректно.

Что такое УЗО, принцип работы

Самый часто задаваемый вопрос «для чего нужно УЗО?». Большинство обывателей полагают, что устройство защитного отключения предназначено только для защиты человека от удара током. На самом деле это не совсем так. Да, оно конечно защищает от человека от поражения  током, но к сожалению не всегда.

Согласно ПУЭ, установка УЗО обязательна для всех влажных и детских помещениях. Это правило создано как раз для защиты человека от поражения током. НО на практике, при ударе током УЗО срабатывает не всегда.  Почему? Есть ряд причин, про которые мы расскажем ниже.

На сегодняшний день, главная функция и самая важная функция УЗО – это противопожарная профилактика. Поэтому сегодня УЗО устанавливается не только в помещениях с повышенной влажностью, а повсеместно (кроме уличных розеток и освещения).

Принцип по которому работает УЗО, это сравнение входящего и выходящего токов. Как известно, ток бежит по двум проводам (3 фазы здесь не рассматриваются) — по фазе и нулю. Если ток потечёт куда-нибудь в сторону, кроме этих двух проводов — УЗО обязано сработать. То есть при возникновении тока утечки определенного номинала, УЗО моментально расцепит контур.

Основные правила прокладки проводов

Все вышеперечисленные действия должны выполняться в соответствии с правилами, принятыми ПУЭ. Несоблюдение требований может привести к негативным последствиям, в том числе к поражению электрическим током и возможному короткому замыканию.

Не пропустите: Как проложить кабель под дорогой и какие требования нужно учитывать. Прокладка кабеля в трубах: виды и особенности труб, технология монтажа

Основные требования:

  • Вводный щиток, распределительные коробки, счетчик должны монтироваться в легкодоступных местах.
  • Провода не должны пересекаться, между ними обязательно должно быть расстояние.
  • Сечение провода в щитке для соединения автоматов, УЗО и других изделий подбирается в зависимости от их токовой нагрузки.
  • Следует создать план расположения проводников.
  • Провода не должны касаться металлических деталей и элементов строительных конструкций.
  • Все соединения в распределительной коробке должны быть надежно заизолированы.
  • Защитные и нулевые провода крепятся к приборам с помощью болтового соединения.

Монтаж и соединение


Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено

Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника

Используется следующая гамма:

  • Фаза – серый, черный.
  • Ноль – синий.
  • Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Схемы подключения автоматов через соединительную гребенку


Шина для автоматов гребенчатая вводится в соединительную цепочку согласно определенным правилам, задаваемым электрической схемой ее включения.

Поскольку объединение автоматов в сетях 220 Вольт осуществляется только по фазе (без нуля) – такую шину принято называть фазной.

В зависимости от типа силовой цепи, в которую включаются перемычки для автоматов, они рассчитываются для работы либо в однофазной линии (220 Вольт), либо – в трехфазной сети. Во втором случае схема включения представляет собой утроенную копию одиночной коммутации. Разница между двумя вариантами проявляется только в конструкции самого шинного соединителя.

Согласно ПУЭ, элемент предназначен для создания надежного контакта между верхними (подводящими) клеммами автоматических приборов, напряжение с выхода которых поступает в линию нагрузки. Для этого шинка должна выдерживать значительные токи, что определяет схему ее включения в общие цепи питания – все автоматы соединяются с ее помощью в параллель по входу. Это правило справедливо как для однофазных (однорядных) шин, так и для трехфазных гребенок для автоматов. Во втором случае изделие из меди имеет три изолированных ряда, смещенных на шаг, соответствующих расстоянию между фазными клеммами коммутирующего прибора на 380 Вольт.

Достоинства и недостатки


К преимуществам использования соединительных гребенок на основе меди следует отнести:

  • Простота и высокая скорость сборки.
  • Получение качественного и надежного электрического соединения.
  • Снижение общего количество контактов в два раза, что повышает надежность образующихся соединений.

При установке типовых перемычек, сделанных из электромонтажных проводов, на один зажим приходится сразу два оголенных контактных конца. При использовании же гребенки однофазной, например, используется всего один зубец (отвод).

Специалисты по монтажу по-своему решают проблему экономии контактов – они соединяют автоматы не отдельными перемычками, а сплошным проводом. Для этого в зонах электрических соединений делаются петли с нужным радиусом изгиба.

К недостаткам способа подключения, при котором используются шины электрические соединительные, относят:

  • Неудобство замены прибора автоматической защиты, поскольку в этом случае приходится снимать всю гребенку целиком.
  • Невозможность добавления еще одного автомата (для этого потребуется новая ее размерность).

Одно из возможных решений проблемы второго случая – заблаговременно установить в щиток резервные приборы с часто используемыми номиналами 10 и 16 Ампер. Их выводные контакты до определенного момента времени оставляются незадействованными, а сами они постоянно остаются в выключенном состоянии.

Устройство автомата

Чаще всего автомат представляет собой конструкцию из следующих элементов:

  1. Рукоятка взвода. Она позволяет включить устройство или же отключить при необходимости монтажа.
  2. Включающий механизм.
  3. Контакты. Соединяют и разрывают общую цепочку.
  4. Зажимы. Используются для подключения к защитному устройству.
  5. Механизмы, работающие по условию. Сюда относится биметаллическая платина теплового расцепителя. В некоторых конструкциях присутствует винт регулировки, с помощью которого можно скорректировать силу тока.
  6. Дугогасительная камера. Располагается в любом полюсе прибора.


В зависимости от назначения, автоматы оснащают дополнительными элементами

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

  1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
  2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.


Электромагнитные устройства

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

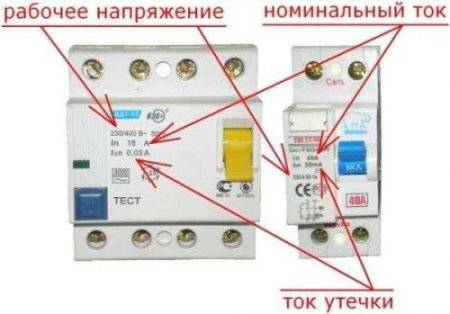

Маркировки на автоматах

Все модели автоматов имеют различные обозначения, по которым их можно идентифицировать. Обычно, большинство производителей предпочитают выпускать такие конструкции, которые могут использоваться в различных условиях и отраслях.

Для того, чтобы исключить ошибки во время подключения, следует разобраться с маркировками на корпусной части:

  1. Логотип. Чаще всего в верхней части автомата можно обнаружить логотип копании производителя. Кроме того, все бренды выпускают изделия определенной цветовой гаммы. Это значит, что рядовому пользователю не составит труда отыскать нужный вариант.
  2. Окно индикатора. Определяет состояние контактов на данный момент. При поломке выключателя в этом окне можно увидеть напряжение в сети или его отсутствие.
  3. Тип устройства. В стандартных сетях обычно используют автоматы типов C и B. Между собой они отличаются коэффициентом чувствительности.
  4. Номинальный ток. Здесь показывается максимальное значение силы тока. Часто указывают два значения – для однофазной и трехфазной сети.
  5. Предельно допустимый ток выключения. Обозначает предел напряжения при замыкании, из-за которого автомат выключается, но при этом остается исправным.
  6. Схема. Иногда на автомате можно встретить даже чертеж подсоединения контактов, который находится в боковой части.


Расположение маркировки

От чего защищает УЗО

В первую очередь УЗО — это отличная профилактика пожаров из-за плохой проводки. Как известно возгорания в электропроводке происходят из-за коротких замыканий, перегрева кабеля и перегрева контактов. В отличие от обычных автоматов — УЗО берет на себя функцию отключения в случаях оплавления изоляции кабеля. Конечно не всегда, но при определённых условиях, особенно при наличии правильного заземления, УЗО обязано сработать.

Утечка по расплавленной изоляции

Второй, самой частой причиной срабатывания устройств защитных отключений и дифференциальных автоматов, является вода. Так как водичка это отличный проводник электрического тока, то при попадании воды на токоведущие части, ток растекается по ней, также вызываю утечку и срабатывание УЗО.

Ну и самый важный момент, это защита человека от ударов электрическим током. На самом деле очень хочется  развенчать тот миф, что УЗО на 100% защищает от ударов тока. В большинстве случаев током бьёт и еще как, и никакое УЗО не срабатывает. Случаи, когда УЗО отключается с помощью ударенного током человека, на практике очень редки. Почему так происходит, напишем в конце статьи.

Схема подключения УЗО

Началом распределения электрической сети выступает вводный автоматический выключатель. Выполняется установка двухполюсного ВА на 40 Ампер при максимальной нагрузке 8,8 кВт. Далее контакты фазы и ноль направляются в электрический счетчик. Данная схема предусматривает установку электрического счетчика на 5-60 Ампер. Остальные контакты выводятся к нагрузке. При планировании установки противопожарного УЗО выбираем номинал 300 мА / 50Ампер. Таким образом величина протекания силы тока по противопожарному обязана пребывать на ступень выше того номинала, который имеет вводный автоматический выключатель.

Обратите внимание, и на схему подключение трехфазного узо:

Следует отметить, что противопожарное не способно защитить человека от удара током. Однако оно предохраняет электропроводку постройки с чувствительностью утечки электротока в 300мА, что предполагает грубую отсечку. В результате будет предупреждено короткое замыкание и возможное возгорание путем обесточивания всего объекта до момента устранения утечки тока.

Особенности конструкции


Гребенка в щитке

Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

  • Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
  • Каждая разновидность соединительной гребенки используется только для определенных целей.
  • Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.
