Как подключить варочную панель к однофазной и трехфазной сети

Выбор кабеля

Сечение кабеля должно соответствовать мощности и току варочной панели. Перед тем, как подключить варочную панель, нужно посмотреть эти значения, указанные в паспорте панели на обратной стороне или сложить мощности всех ТЭНов.

Если надписи отсутствуют, то необходимо взять амперметр или токоизмерительные клещи, включить поверхность в сеть и измерить ток.

Мощность можно пересчитать в ток, разделив её на 220 В. Например, варочная поверхность мощностью 2 кВт потребляет ток 9 А.

Для большей надёжности добавляется 20% запаса. Исходя из полученных значений, выбирается провод.

Раньше проводку прокладывали алюминиевым проводом, сейчас используют медный марок ПВС или ШВВП с заземляющей жилой. Сечение выбирается стандартное из таблиц в ПУЭ.

Сечение кабеля
1,5мм22,5мм24мм26мм2
Мощность, кВтТок, АМощность, кВтТок, АМощность, кВтТок, АМощность, кВтТок, А
Наружная проводка (220В)523306,64195011
Внутренняя проводка (220В)3,3154,621275,9347,4

Процесс подключения

Подключить современную варочную панель к электросети 220V может каждый человек, обладающий элементарными навыками электромонтажных работ. Все работы под напряжением выполняются только в перчатках из диэлектрика, стоя на резиновом коврике в обуви на кожаной (резиновой) подошве. Нельзя выполнять работы, когда человек находится дома один. При поражении электрическим током второй человек сможет обесточить сеть, оказать первую доврачебную помощь или вызвать бригаду скорой помощи. При выполнении монтажных работ, связанных с модернизацией бытовой электрической сети 220V, необходимо помнить, что от неукоснительного соблюдения правил техники безопасности и ПУЭ зависит не только успешное окончание работ, но и здоровье и даже жизнь.

На работающем магнетроне варочной панели присутствует опасное для жизни высокое напряжение – 4000V. Приближаться к работающему магнетрону ближе 50 сантиметров или проверять его работоспособность «на искру» при помощи карандаша или пальца опасно для жизни. Подключение варочной панели начинается с установки специальной трехконтактной (при однофазном подключении) или пятиконтактной (при трехфазном подключении) электрической розетки и вилки. Розетка крепится к поверхности при помощи шурупов. При установке розетки на деревянной поверхности под нее необходимо подложить специальную прокладку из огнестойкого материала. Нельзя устанавливать розетку в непосредственной близости возле раковины, потому что на электрические контакты могут случайно попасть брызги воды из водопроводного крана.

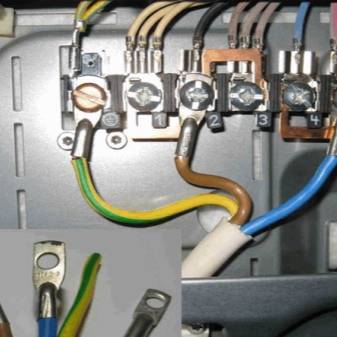

Выполнив подключение фазного и нулевого провода, необходимо подсоединить земляную шину (корпус распределительного щита) к боковым ламелям розетки. Без подключения заземления пользоваться индукционной варочной поверхностью категорически запрещается, это может привести к поражению электрическим током. Рассмотрим процесс подключения индукционной варочной панели к электрической сети пошагово:

приобретаем электрический кабель необходимой длины, соединяющий штепсельную вилку с индукционной варочной поверхностью;
снимаем крышку с отсека питания, вывинчивая винт с помощью отвертки;
подсоединяем шнур питания к штепсельной вилке, обращая внимание на подключение жилы заземления (желто-зеленого цвета);
удаляем защитную пластину, прикрывающую контакты;
подсоединяем шнур от штепсельной вилки к колодке питания панели, соблюдая цвет изоляции (синий и коричневый – это фаза и ноль, желтый с зеленым – заземление), между фазными клеммами ставим перемычку и крепко зажимаем ее болтами;
затягиваем клеммы кабеля на колодке питания;
проверяем монтаж и производим включение панели при помощи сенсорных кнопок или касанием тачскрина сервисного дисплея.

При подключении защитного реле и дифференциального автомата необходимо соблюдать правильную полярность (по маркировке выводов устройств и цвету проводов). При завинчивании клемм в разъемах не следует прилагать избыточных усилий, это может привести к срыву резьбы или разрушению контакта. Стандартными видами разводки фаз в квартире является однофазная и трехфазная схема. Двухфазная схема встречается достаточно редко и по этой причине вызывает наибольшее количество вопросов. Если внутренняя проводка в квартире выполнена в 4 провода, то при подключении нужно соединить соответствующие цвета. Черный и коричневый – фаза 0 и фаза 1, голубой – нулевой провод, желтый с зеленым – земляная шина.

Наиболее распространенный (стандартный) вариант – трехфазное подключение. Нулевой провод нужно подсоединить вверху, землю – внизу, фазы – посередине. Симметричное расположение цветов повторяется в розетке. Если колодка для подключения индукционной варочной панели рассчитана на 4 провода, то один контакт (любой) не используется ни на колодке питания ни в розетке. При однофазном подключении выполняются следующие действия:

  • соединяются вместе три фазных провода (L1, L2, L3);
  • соединяются вместе два нулевых провода (N1, N2);
  • зеленый провод подсоединяется к «земляной шине».

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

  • трехжильный кабель,
  • трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

духовка должна быть мощностью не более 3,5кВт

розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Пошаговая инструкция по подключению варочной панели

Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.

Выбор розетки и вилки для варочной панели

Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.

Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.

Заранее нужно купить все необходимое для подключения

Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.

У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям

Есть два выхода из такой ситуации.

Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.

Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно

Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.

Кабель лучше выбирать с запасом по мощности

Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.

Кабель должен проходить в отдельной штробе

В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.

Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления

Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен

Порядок подключения проводов к дифавтомату

Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.

Схема подключения к розетке

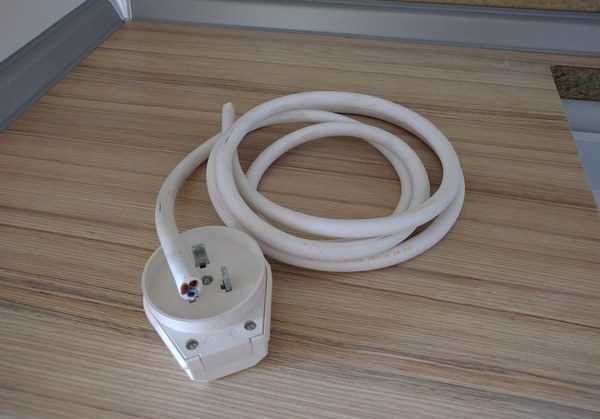

Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.

Вилку разбирают, чтобы подключить провод

Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.

Перед подключением провода опрессовывают

Схема подключения розетки и вилки варочной панели

После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.

Подключение панели без вилки

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

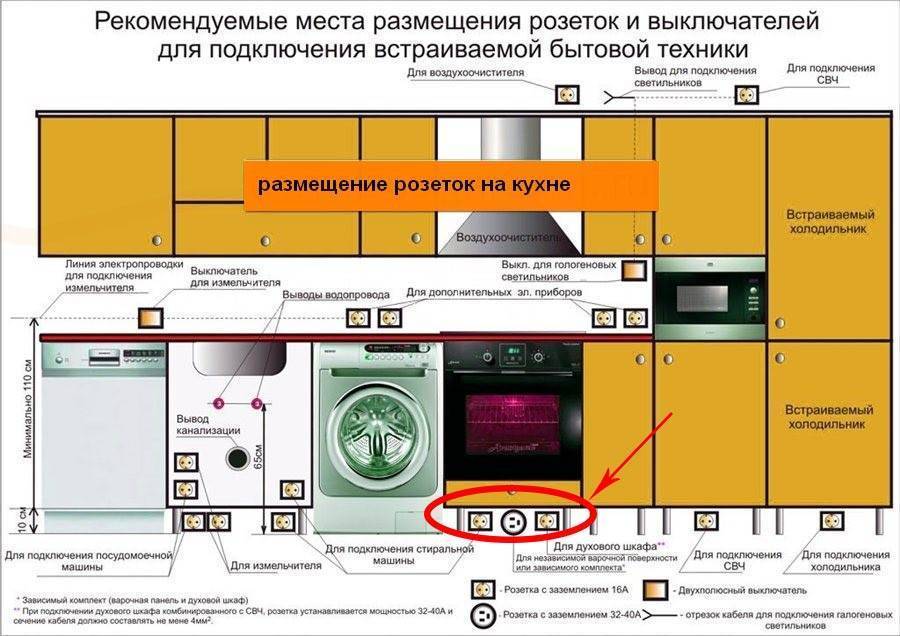

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола – до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти “полярность”. Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

фазу и ноль под крайние клеммы

заземление – под верхний винт

Большое неудобство таких моделей, что они очень сильно “выпирают” из стены – на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Принцип действия индукционных панелей

Индукционная поверхность являет собой обычную керамическую панель с размещенными внутри индукционными катушками. В каждой из этих катушек при включении возникает электромагнитное поле, которое вызывает движение молекул в дне посуды, установленной на панели. При этом большая скорость молекул генерирует тепло, которое и используется для приготовления пищи. Если снять посуду с варочной панели, то движение молекул в ее дне прекращается.


Индукционная поверхность любого производителя (AEG, Hansa, Gorenje и др.) должна быть подключена к отдельной линии домашней электропроводки, которую необходимо вести непосредственно от распределительного щита и специально ставить автомат. Заканчиваться эта линия должна розеткой с заземляющим контактом, рассчитанной на силу тока от 32 до 40 А. Расстояние от пола до розетки должно быть меньше 0,9 м.

Перед установкой индукционной панели и подключением ее к сети электропитания необходимо определить:

  • место ее размещения:
  • схему подключения;
  • комплект поставки.

Установка варочной панели в столешницу своими руками, видео

Перед процессом подключения,  необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов

Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции.  Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через  время могут повредиться

С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.

Установка панели в столешницу

Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.

Установка индукционно поверхности

В сравнении с подключением варочной электропанели  для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:

  • Высота вентиляционных зазоров должна составлять примерно 6-10см;
  • Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
  • Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.

Индукционная панель

Уплотнение и герметизация

Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него.  Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.

Техника безопасности

Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки

Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности

Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров. Но это будет актуально, если предстоит работать с духовым шкафом, мощность которого превышает 3,5 киловатта.

Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.

Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.
