Схемы подключения
Стандартные схемы подключения не зависят от выбранного вами способа подсоединения техники к домашней сети и бывают трех видов: одно-, двух- или трехфазными. Если ваша плита рассчитана на 220В, то надо использовать первый вариант, а если на 380В, то применяются второй и третий варианты.
Одна фаза
К однофазной сети осуществляется подключение в городских квартирах многоэтажек, где вся проводка выполнена при помощи трехжильного провода. Чтобы без ошибок подсоединить новую бытовую технику, надо использовать специальные перемычки из меди сечением не менее 6 мм — они обычно присутствуют в распределительных коробках. Если по какой-то причине они отсутствуют, то их легко можно купить в магазине электротоваров. Соединение выполняется по следующей схеме:
- соединяем шиной винты № 1, 2, 3 с символом L;
- вторая шина соединит винты № 4 и 5, помеченные буквой N;
- оставшийся свободным винт с буквами PE используется для подключения заземления.
Провода распределять надо таким образом:
- черный или коричневый провод — это фаза, подключаем к клеммам L 1, 2 и 3;
- синий или ноль — закрепляется на № 1 и 2;
- зеленый — заземление крепим к соответствующей клемме.
Установленный порядок подсоединения разработан инженерами-специалистами в области электрических приборов и обсуждению не подлежит.
Двухфазное подключение
Подобная схема чаще всего применяется в частных домах, но можно ее применить и в квартире, когда проводка состоит из провода с четырьмя жилами. В этом случае перемычку ставим между винтом №1 и L1, вторую — винты N4 и N5, а винт L2 и для заземления остается свободным (см. схема 2N). Как правильно подсоединить провода, показано на фото:
- желтый провод подключается к перемычке клемм L1 и L2 — это A фаза;
- красную жилу — к клемме L3, фаза C;
- синяя обмотка — к перемычке нулевых клемм №4 и 5;
- зеленый провод — это стандартное заземление.
Три фазы
Такой вид подключения используется только в частных строениях или домах очень старой постройки, в современных квартирах практически не используется. Внешняя сложность не должна пугать домашнего мастера — реализация этого подключения довольно легко выполнима при точном выполнении рекомендаций.
Устанавливаемый вариант использует кабель нестандартного сечения с количеством жил 4 или 5 шт., при этом применяется только одна шина для нулевых клемм № 1 и 2, жилы необходимо подключать в таком порядке:
- фаза A — провод желтого цвета подключается к контакту L1;
- B — контакт L2, жила с обмоткой зеленого цвета;
- C — L3, провод красного цвета;
- N — синий провод идет к шине нулевых контактов;
- заземляющий провод подводится к аналогичной клемме.
В чём удобство электрических плит
Без плиты нельзя представить себе ни одной кухни. Она является главным инструментом для приготовления пищи. Не имеет значения, завтрак это, обед или ужин. В домах, к которым проведён газ, как правило, используют газовые устройства. Но последнее время всё популярнее становятся именно электрические приборы. И это не удивительно, ведь на них столько всего можно вкусного приготовить, и газопровод для этого не нужен. Тем более сегодня довольно много новых многоэтажек вообще к нему не подключаются. И электроплита – это реально выход из положения.
К тому же они намного безопасней для здоровья. Ведь для них не надо использовать газ, они не сжигают кислород, и у вас не будет болеть голова, даже если вы включите все конфорки одновременно. И вытяжка для неё нужна не настолько мощная, как для газовой. А это значит, что шуметь и потреблять электроэнергии она будет меньше.
А если вы покупаете не только варочную поверхность, но и духовой шкаф, который работает на электричестве, то вообще здорово выигрываете. Поскольку они имеют невероятное количество разных функций, и ими намного удобней пользоваться. И, что главное, для хозяек, процесс их очистки проходит гораздо легче.
Большое преимущество таких устройств – это то, что с ними не надо постоянно держать на контроле температуру. Вы просто выставляете необходимый режим с помощью панели управления, и прибор его автоматически поддерживает всё время. Это позволяет вашему блюду равномернее прогреваться, быстрее и качественнее готовиться. А это точно порадует ваших домочадцев.
Ими очень удобно управлять, они прекрасно справляются со своими задачами и абсолютно безопасны. Но только если правильно их подключить. А установка этих устройств довольно-таки непростая. И именно её часто относят к минусам данных приборов.
Большинство магазинов вместе с продажей электроплиты предлагают услуги электрика, который и подключает устройство. Однако не все это предлагают. А самостоятельно вызывать электрика для того, чтобы он просто подключил прибор, может быть для некоторых семей довольно дорогим удовольствием.
Но услугами специалиста настоятельно рекомендуют пользоваться все профессионалы. Поскольку электроплита – это очень мощный потребитель электроэнергии, безопасность её подключения является главным требованием грамотного использования.
Однако если вы обладаете хотя бы базовыми знаниями в области электротехники, то вполне способны самостоятельно всё сделать, без посторонней помощи. Но для этого надо знать некоторые правила и соблюдать их.
Дальше мы расскажем, как правильно подключать электроплиты. Раскроем некоторые правила и нюансы этого процесса. Если вы внимательно всё прочитаете, то сможете произвести сами подключение Ханса, Горение, Занусси, Электролюкс, Бош, Беко и плиты любой другой фирмы.
Требования к электропроводке
Квартирный щитокВводной автомат
Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.
Для подключения нужно использовать кабель сечением от 4 мм2, если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм2. При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.
Выбор сечения кабеля
Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.
Варианты исполнения розеток для электроплиты
Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:
- для подключения прибора используется трехжильный медный кабель сечением от 4 мм2 либо от 6 мм2 в зависимости от длины шнура;
- в электрощите устанавливается отдельный автомат для плиты;
- выполняется монтаж устройства защитного отключения;
- плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.
Как подключить электроплиту к сети 220 В
Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается
Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы
Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.
Подключение кабеля к электроплите
Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

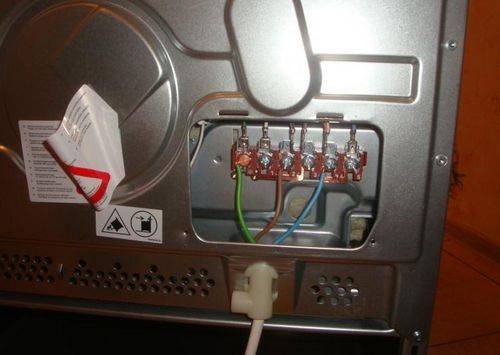

Клеммная колодка, к которой надо подключить электрический шнур
Рядом располагаются схемы подключения для разных сетей.

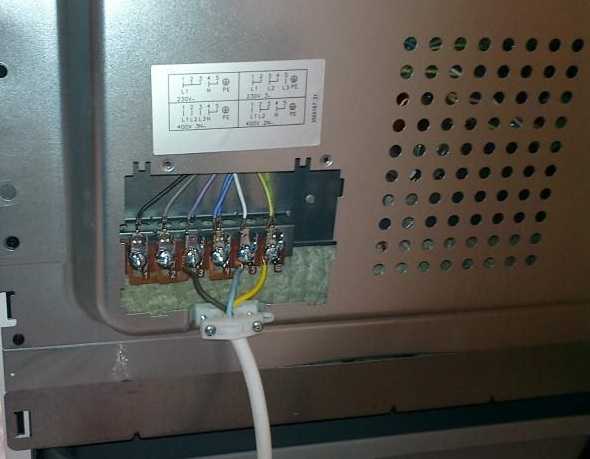

Схематичное изображение подключения для разных сетей
При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.
Подключение кабеля к электроплите
Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

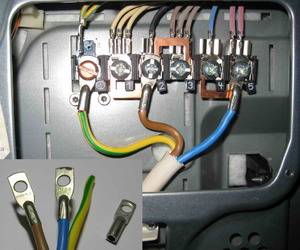

Лучше проводники оконечить контактными пластинками
Установка вилки
Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.
Так выглядит вилка для подключения электроплиты
Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.
Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.
Подключение провода к электроплите
Два других контакта — это «фаза» и «ноль»
Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание
Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).
Как определить фазу в установленной розетке
Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.
Землю определить еще проще: это контакт вверху или внизу.
Подбираем место для электроплиты
Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно
Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:. Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок
Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.
Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.
Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.
У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.
Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.
Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.
Заземление электроплиты
Электрическую плиту обязательно надо заземлить. Чтобы правильно это сделать, надо сначала выяснить, заземлен ли щит квартиры. Об этом можно узнать в ЖЭКе или другой обслуживающей организации. Если корпус щита заземлен, тогда надо всего лишь подсоединить желто-зеленый провод кабеля питания к корпусу щита через болт. При отсутствии заземленного щита выполнить заземление плиты таким простым способом не получится.
В том случае, когда щиток не заземлен и нет возможности сделать индивидуальный заземляющий контур, желто-зеленый провод просто заглушается и оставляется в щите до лучших времен
Электроплите в такой ситуации следует уделить повышенное внимание
Во-первых, плиту надо установить так, чтобы исключить вероятность одновременного контакта пользователя с нею и с различными токопроводящими элементами типа труб, кранов и прочих металлических изделий. Во-вторых, возле плиты следует положить специальное диэлектрическое покрытие или хотя бы сухой плотный коврик. В-третьих, на щитке устанавливаем не обычный автомат, а дифференциальный с 30-миллиамперным номиналом срабатывания.
Заземлять плиту на трубы канализации, или водоснабжения категорически запрещается. Такое заземление может привести к поломке электроплиты, поражению пользователя током и повреждению имущества, причем не только своего, но и соседского.
Подключение электроплиты по различным схемам
Большинство современных производителей электроплит поставляют свои изделия в торговую сеть без комплектации сетевым шнуром. Это вызвано современными требованиями электробезопасности, которые подразумевают подключение приборов большой мощности безрозеточным методом – с использованием специальных клеммных колодок.
Этот метод имеет два основных преимущества:
- питающий шнур может быть выбран произвольной длины;
- возможна замена индивидуального автомата на плавкий предохранитель (вставку).
Если длина шнура не превышает 6,0 метров, то электрическое сечение каждой жилы может быть принято равным 4,0 квадратных миллиметра. При большей длине минимальная величина сечения увеличивается до 6,0 квадратных миллиметров и установка плавкой вставки запрещается, а питание производится только через автоматический выключатель.
В принципе электроприбор можно подключать и при помощи специальной пары «вилка-электророзетка». Однако эта электроарматура должна быть рассчитана на ток не менее 32,0 ампер, а использование обычных бытовых вилок запрещается.
Однофазное подключение

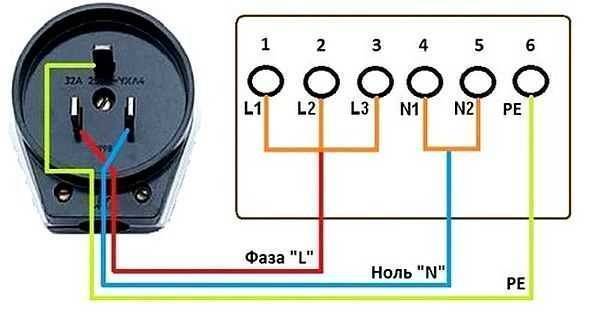

Однофазное подключение (рис. 1) наиболее распространено в городских квартирах многоэтажных домов. Для его реализации необходимо установить соответствующим образом перемычки в клеммной коробке (расположена на задней панели) электроплиты. Все современные модели комплектуются перемычками нужного сечения. Если перемычки отсутствуют, то их необходимо приобрести в магазине электротоваров или вырезать из медной жилы самостоятельно. Минимальное электрическое сечение перемычки – 6,0 квадратных миллиметров.
Рис.1
Согласно схемы, для однофазного подключения необходимо:
- клеммы 1-2-3 соединить перемычками и подключить к фазовому проводу (коричневый, серый или черный цвет) питающего кабеля;
- клеммы 4-5 соединить между собой и подключить к нулевой жиле (обычно окрашена в синий цвет);
- клемму 6 соединить с заземляющей жилой кабеля – для однофазной сети, напряжением 220,0 вольт этот провод обычно имеет меньшее сечение и окрашен в желтый или зеленый цвет.
При выполнении всех соединений (проводов к клеммам и перемычек между клеммами) должен быть обеспечен надежный электрический контакт, для чего гайки в клеммной коробке необходимо хорошо затянуть. При некачественном контакте соединение будет греться, искрить, что приведет минимум к выгоранию изоляции клеммной коробке, а максимум – к пожару.
Подключение питающего кабеля к вилке проводим следующим образом:
- фазный провод подключается к штекеру (клемме) «L»;
- нулевой – к штекеру «N»;
- заземляющий – к штекеру, обозначенному условным значком заземления (в некоторых изделиях заземляющий контакт маркируется «earth» или «РЕ»).
Двухфазное подключение
Двухфазное подключение (рис. 2) используется достаточно редко и может быть выполнено лишь в жилых помещениях при наличии в них трехфазной сети. При этом электроконфорки будут подключены к двум фазным проводам, а одна фаза останется незагруженной.
Рис.2
Порядок установки перемычек, подключения к плите кабеля и соединения его с вилкой следующие:
- клеммы 1-2 или 2-3 соединяем перемычкой и подключаем к первому фазному проводу;
- свободную фазную клемму (3 или 2 зависит от того как установлена перемычка) подключаем ко второму фазному проводу);
- установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.
Для штепсельного подключения электроплиты по двухфазной схеме необходимо приобрести комплект «вилка-электророзетка» для питания трехфазного оборудования, при этом один штекер вилки буде незадействован.
Трехфазное подключение

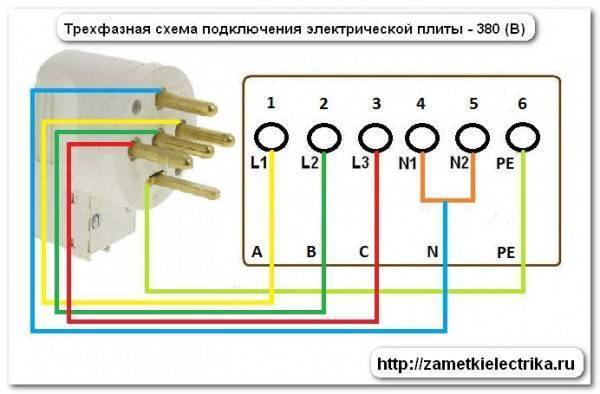

Трехфазное подключение (рис. 3) требует наличие трехфазной сети и в основном используется в индивидуальных домах. Как известно их курса общей электротехники напряжение между фазами будет равным 380,0 вольт, а между любой фазой и нулем – 220,0 вольт. Для его реализации потребуется четырех-пяти жильный кабель.
Подключённые кабеля к клеммной коробки следующее:
- между фазными клеммами (1-2-32) перемычки не ставятся, а каждая клемма подключается к фазному проводу;
- установка перемычек (4-5) и подключение нулевого и заземляющего проводов выполняется аналогично однофазной схеме.
Рис.3
При самостоятельном выполнении электромонтажных работ следует знать, что у некоторых моделей клеммная коробка отсутствует, а подключение осуществляется к контактам, расположенным на щитке задней панели.
Выбор автоматического выключателя
Если в паспорте электроплиты не указан номинальный ток автоматического выключателя, то его можно определить самостоятельно по ее номинальному току. Его величину лучше точно узнать из таблички, так как иногда производители выпускают инструкции на весь модельный ряд, имеющий разную мощность. Если же на табличке указана мощность (P), то ее потребуется пересчитать в ток. Для однофазной электроплиты:
Для трехфазной:
Не забудьте, что в формулы мощность подставляется в ваттах, а не в киловаттах, указанных на табличке.
Автоматический выключатель нужно выбрать на номинальный ток, больший расчетной величины. В зависимости от того, к какой сети подключается электроплита: к однофазной или трехфазной, выбирают однополюсный или трехполюсный выключатель.
Как правильно заземлить электроплиту
Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.
В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.
Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.
Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.
Чего нельзя делать ни в коем случае
Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.
Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом, соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.
Исследование квартирного щитка
Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.
Создание заземляющего контура
Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.
- В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
- Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
- От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
- Проволока выводится до уровня окна квартиры.
- Изнутри, по полу или выше, выводится кабель заземления плиты.
- Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.
Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.
Пассивная защита
Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.
- Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
- На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
- Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.
Диэлектрический коврик убережет от поражения электрическим током
Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.
Требования к параметрам и номиналам автоматов защиты
Бытовые электрические печки относятся к мощному типу оборудования, использующего для работы ток от 40 до 50 А. Их подключают к отдельному кабелю, напрямую питающемуся от общедомового щитка. Электроэнергия подается через защитный автомат и УЗО. Сам агрегат подсоединяется через вилку и розетку, а также клеммную коробку. Ветвь от автомата заводится напрямую на зажимы, расположенные на стенке сзади печки.
Устройство защитного отключения (УЗО) — это прибор для питания и прекращения подачи энергии в некоторых условиях при достижении дифференциального тока заданных параметров. Датчик защищает людей и животных от поражения электричеством при небольших повреждениях изоляции и токоведущих фазных проводников.
В распределительном щитке набирается комплект из защитного автомата УЗО, отсюда идет напряжение на розетку. Продаются конструкции, совмещающие функции 2 устройств в одном приборе. Минус подключается к общей шине, а заземление идет на соответствующий контакт.
Номинал автомата выбирается по току потребления. Показатель есть в паспорте печки и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3 номиналах:
- 63 А;
- 50 А;
- 40 А.
Рекомендуется брать силовой прибор с большим показателем. Это поможет избежать регулярных отключений при работе с полной загрузкой. Если в паспорте максимальное заявленное потребление указывается 42-44 ампера, то защиту берут 50 А. Оборудование может не всегда работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.
Оптимальным показателем для выбора УЗО является предельный ток выше на 1 ступень от характеристики автомата. Если установлен прибор 50 А, то необходимо устройство защиты на 63 А, при этом ток утечки рассчитывается на 30 мА.
Для повышения надежности плиту подсоединяют напрямую на входные зажимы, при этом задействуется минимальное количество контактных точек. Прекращение работы осуществляется только автоматом, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Для этого применяют силовые пары, бытовые не подходят.
Watch this video on YouTube
Требования к электропроводке и другим элементам цепи
подбор сечения кабея
Существует несколько основных требований, которые следует выполнить для обеспечения надежной работы электрической плиты. Данные требования связаны с тем, что рассматриваемый потребитель электроэнергии имеет большую мощность и это создает определенное напряжение в сети.
Повышение напряжения приводит к нагреву проводки и других элементов, если они не были рассчитаны на подобную нагрузку.
К основным требованиям, которые предъявляются к электропроводке, можно отнести следующее:
Один из пунктов ПУЭ определяет. что в жилых помещениях могут использоваться только медные провода. Использовать алюминиевые провода в жилых помещения можно только в том случае, если их поперечное сечение составляет 16 кв. мм и выше этого показателя. Использовать проводку подобного сечения дома не стоит. Данная особенность связана со многими особенностями рассматриваемых сплавов, из которых производят проводку.
Если дома или в квартире однофазное питание. следует выбирать трехжильный кабель. В подобном кабеле один провод обозначает фазу, второй ноль, третий землю. Если в доме используется старая проводка стоит провести ее замену. При трехфазном питании стоит выбирать пятижильный кабель
В данном случае, три провода будут обозначать фазы, два других – ноль и землю.
При выборе кабеля особое внимание уделяется величие поперечного сечения. Согласно принятым нормам
при питании плиты от сети 220 В, сечение кабеля должно быть не менее 6 кв.мм
Однако, это значение усредненное, оно может быть больше или меньше. Примером можно назвать подключение плиты, которая имеет мощность 7 кВт. В этом случае, можно использовать кабель с меньшим поперечным сечением. Для трехфазной сети следует использовать кабель, который имеет поперечное сечение 2,5 кв.мм. Стоит отметить, что есть возможность воспользоваться различными таблицами, в которых приведены рекомендации толщины жил кабеля в зависимости от мощности потребителя. Также, есть специальные калькуляторы, которые проводят расчет
Поэтому в этом важном расчете помощь специалиста уже не нужна. Последним критерием выбора можно назвать то, кто является производителем кабеля
В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель
Последним критерием выбора можно назвать то, кто является производителем кабеля. В данном случае, рекомендуется выбирать производителя по показателю того, в каких условиях будет проложен кабель
Некоторые производители создают варианты исполнения, которые предназначены для питания электрических плит.
При рассмотрении данного вопроса, сразу отметим, что согласно принятым нормам в сеть подключения плиты нельзя включать розетки и другие источники питания. Поэтому кабель подбирается только под особенности плиты.
Рекомендуется вводить в цепь для защиты кабеля автоматический выключатель, который будет работать исключительно с плитой. Номинальное значение тока автоматического выключателя должно составлять 32 А.
Стоит отметить, что установленные правила не требуют включения этого элемента в цепь питания плиты, но он не будет лишним. Ведь только автомат способен быстро обесточить цепь при возникновении опасной ситуации.
К выбору розетки и вилки также следует отнестись с большой ответственностью. Их минимальные значения рабочего тока должны соответствовать показателю установленного автомата. Если автомат рассчитан на 32 А, то розетка и вилка должны также иметь подобные показатели.
Трехфазная вилка с розеткой должны иметь дополнительную корпусную защиту, которая позволит предотвратить случайное выдергивание вилки. Во время разъединения, трехфазная розетка должна быть защищена от случайного попадания посторонних элементов.
- Во время выполнения работы нужно быть уверенным в том, что никто не включит подачу тока снова.
- Также, не стоит спешить во время работы. так как допущенные ошибки могут иметь серьезные последствия.
- Ранее было популярно проводить заземление через трубы отопления и канализации. Несмотря на то, что по правилам они должны быть хорошо заземлены, на практике это никто не контролирует. В случае выхода из строя плиты, может пострадать не только ваша квартира, но и соседей.
- Проводить заземление через другие коммуникации также запрещается.
Как самостоятельно подключить выключатель с одной клавишей?
Как правильно подключать проходные выключатели?
Подключаем электроплиту
Подключаем электроплиту
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
Первый шаг
Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Розетка
Второй шаг
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазное подключение электроплиты (наиболее распространенное)
Третий шаг
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5×2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3×4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.
Кабель силовой ВВГнг 5×2,5
Четвертый шаг
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Пятый шаг
Соединяем штепсельную вилку с гибким проводом электроплиты
При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке
Шестой шаг
Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Седьмой шаг
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.
Расстановка перемычек в электроплите Ханса
Заключение
Правильно установить и подключить электрическую плиту не так легко, однако, соблюдая все правила, можно сделать это самостоятельно. При соблюдении всех правил можно предотвратить негативные ситуации, которые могут быть вызваны в процессе эксплуатации прибора.
Основные требования к монтажу устройства:
- Для подключения в обязательном порядке необходимо применять трехжильный кабель из меди сечением от 4 либо 6 мм2. Диаметр зависит от выбранной длины сетевого провода;
- Устанавливая приспособление, необходимо помнить, что для него требуется отдельный автомат;
- Осуществляется монтаж УЗО;
- Заземление аппарата происходит любым доступным методом, их насчитывается три вида.

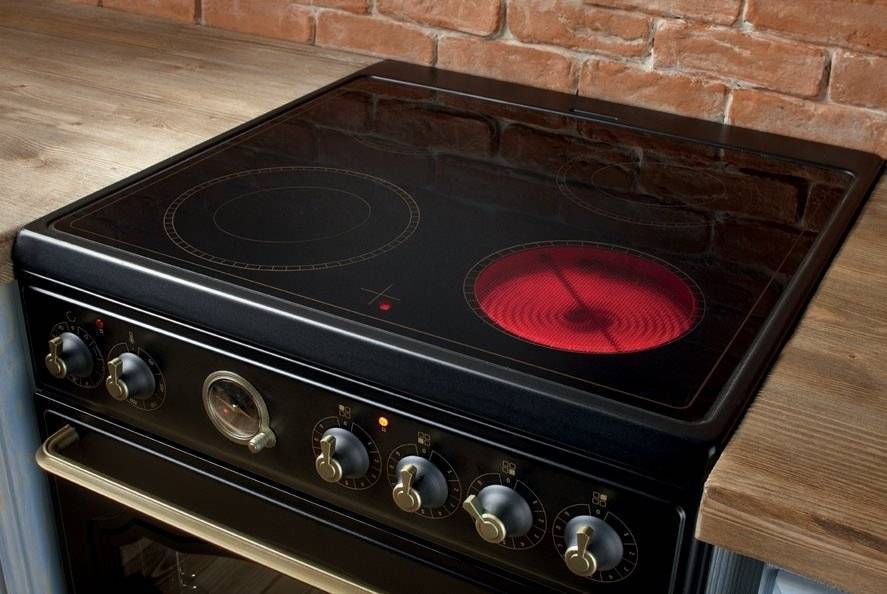

Если индикатор загорелся, значит установка прошла правильно
По завершении установки электрической плиты на постоянное месторасположение требуется подключить ее к сети. Если весь процесс был проделан в правильном порядке, то индикатор, расположенный на панели устройства, оповестит световым сигналом о верном подключении.
Подключение должно осуществляться строго по инструкции, комплектующейся с агрегатом от завода-производителя. Пренебрегая установленными требованиями, можно лишиться всех гарантий по эксплуатации прибора.
Неправильный монтаж, выбор силовой розетки, нужного сечения питающих кабелей может привести к возгоранию электропроводки и пожару. Во избежание неблагоприятных ситуаций следует тщательно вычитывать инструкцию, приложенную к товару.
Посмотрите видео о том, как подключить электроплиту
Выводы и полезное видео по теме
Подробный инструктаж с пояснениями + пайка проводов:
Как правильно соединить вилку с проводом – наглядно и исчерпывающе:
Как видите, подключение электрической плиты имеет свои сложности, но при знании необходимой информации его можно выполнить самостоятельно. Конечно, главным подспорьем является техническая документация – схемы подключения и рекомендации производителя по выбору устройств.
Сейчас вы обладаете знаниями, которые могут пригодиться во время ремонта или замены оборудования. Не забывайте, что для подключения обязательно нужно проверить характеристики проводки и установить автоматическую защиту.
