Подушка под ленточный фундамент: назначение, материалы, правила обустройства

Бетонная подошва под ленточное основание

Такая подушка, вне всякого сомнения, для фундаментной ленты считается самым надежным основанием, но при ее обустройстве необходимо соблюдать определенные параметры:

• размеры обустраиваемой подошвы в любом случае должны превышать аналогичные параметры фундаментного основания.
• арматурные прутья следует располагать на тридцать сантиметров выше уровня опорной подушки, что повышает показатель прочности сцепления подошвы и основания;

если есть сомнения в размерах, рекомендуется воспользоваться стандартными нормами высоты и ширины, значения которых составляют тридцать и шестьдесят сантиметров соответственно. Такой вариант подушки прекрасно подходит не только под частные дома, но и под многоэтажные сооружения.

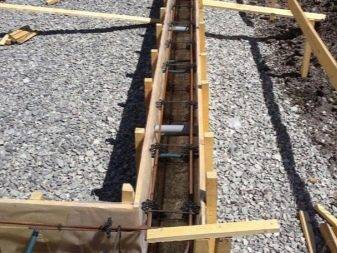

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Устройство конструкции

Классическая схема ленточного фундамента включает такие элементы:

• уплотненный слой грунта;
• геотекстиль для удержания подушки от миграции в почву;
• подушка из песчаного и гравийного слоев, исполняющая роль демпфера при вспучивании грунта и дренажную функцию;
• гидроизоляция подошвы, выполняемая из рубероида или полиэтиленовой пленки, для исключения просачивания воды снизу;

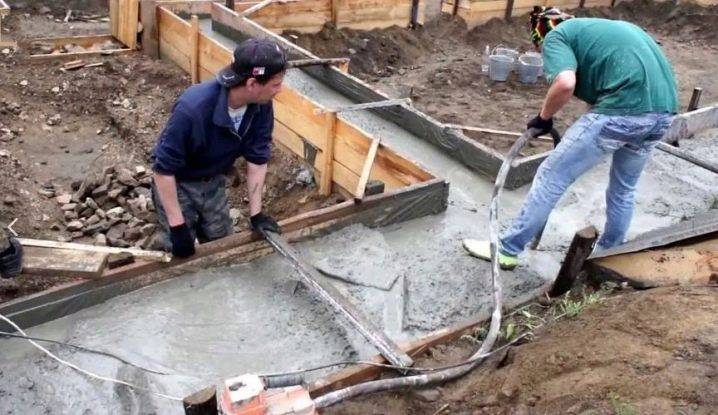

• тело ленты (бетонная основа ленточного фундамента в виде монолитной заливки или отдельных блоков, кирпичная, каменная или блочная кладка, и т.д.);
• армирующий каркас из стальной арматуры, находящийся внутри тела ленты;
• утеплитель, закрепляемый на наружной стенке ленточного фундамента;
• гидроизоляция стенок ленточного фундамента с наружной и внутренней стороны.

В последнее время все чаще стали использовать несъемную опалубку, которая после заливки бетона становится составной частью фундамента. Она способна исполнять роль теплоизоляции и гидроизоляции.

Если вам нужно знать больше непосредственно о заложении ленточного фундамента своими руками, читайте нашу статью: “Надежное основание для вашего дома: пошаговая инструкция строительства ленточного фундамента“.

Необходимость фундаментной подушки

Подушка необходима для уплотнения грунта под фундаментом

Грунт под подошвой фундамента проседает после начала хозяйственной деятельности в здании или при намокании, оттаивании и промерзании. В результате возникает абсолютная или средняя осадка строения, вызванная изменением структуры почвы.

Повреждения фундаментов бывают в виде перекосов, кренов, сдвигов и закручиваний. Подсыпка помогает конструкции стен и перекрытий эксплуатироваться в проектном положении. Дом не разрушится, не появятся трещины на фасаде строения.

Подсыпку устраивают, чтобы уплотнить почву под фундаментом и уменьшить будущие деформации. Слой помогает ритмичному распределению усилий на основание, уменьшает подъем почвенной влаги на уровне капилляров.

Для чего укладывают сыпучий материал

Если коротко ответить на вопрос, всегда ли требуется сделать песчаную подушку под фундамент, ответ будет отрицательным. Сыпучий материал под подошву нужен для выполнения трех функций, о которых рассказано далее.

Фундамент из блоков

Устройство песчаной подушки — мероприятие, доставшееся в наследство от советского времени. Тогда фундамент дома в основном изготавливали из типовых элементов заводского изготовления, фундаментных блоков ФБС. Согласно СП 50-101-2004 для сборной опорной части подготовка из сыпучего материала обязательна.

Для сборного фундамента подушка выполняет роль выравнивающей основы.

Подготовка из песка здесь обоснована тем, что при установке отдельных элементов на грунт основания, имеющий даже незначительные перепады, возможет их перекос. Блоки недостаточно связаны между собой и не могут справиться с неровностями почвы под ними. Отсюда следует, что первой функцией песчаной подушки под фундамент становится необходимость в создании ровной поверхности для установки отдельных элементов. Кроме того, сыпучий материал, в отличие от грунта, имеющегося на участке, легко может подстроиться под форму опорной части здания и предотвратить ее смещение при эксплуатации.

Монолитный бетон заполняет все неровности грунта.

Пучинистые грунты

Морозное пучение — явление, которым испуганы все, кто имеет отношение к строительству или собирается возводить частный дом своими руками

Важно разобраться в причинах такой проблемы. Она возникает при одновременном наличии двух факторов:

• вода;
• низкие температуры.

Если исключить хотя бы один из них, пучение не возникает. Особенно склонны к такому явлению глинистые основания. Согласно СП 50-101-2004 подушку из непучинистых (условно) материалов (то есть из крупнозернистого или среднезернистого песка или крупнообломочного материала) требуется предусматривать для фундаментов, устройство которых выполняется на пучинистых грунтах. При этом рассматриваются только незаглубленные или мелкозаглубленные опоры. Таким образом, исключается поднятие воды из почвы к основанию здания, то есть устраняется один из факторов для морозного пучения.

По сути, подушка из песка защищает подошву от поднятия капиллярной влаги, которая может привести не только к пучению, но и к коррозии арматуры. В большинстве случаев такое свойство не актуально, поскольку современные бетонные смеси включают специальные добавки, повышающие стойкость материала к проникновению влаги, и для сохранности арматуры нужен только защитный слой.

https://youtube.com/watch?v=oCBtt4-1d28

Если сделать заглубленный фундамент, опирание которого происходит ниже, чем толщина промерзания почвы, исключается второй фактор для возникновения пучения — температура. Стоит помнить, что почва сама по себе не источник холода, он идет снаружи из атмосферы, поэтому чем глубже расположена подошва дома, тем более высокая температура рядом с ней в зимний период. В этом случае подготовка для защиты от выпора не нужна, поскольку нет причины для чего ее предусматривать. Исключение составляют лишь те случаи, которые предусматривают наличие других причин.

Наличие слабого грунта

Подготовка из песка потребуется, если геология участка включает насыпной грунт. Такое основание имеет рыхлую структуру и крайне не рекомендуется для возведения на нем плитных, ленточных или столбчатых фундаментов. В этом случае потребуется выполнить своими руками замену части почвы. В качестве замещающего материала используют песок.

Эта причина приводит к повышению трудоемкости работ. Толщина слоя, которая позволит повысить надежность основания может быть достаточно большой, иногда значения достигают 1,5-2 м. При укладке песок обязательно трамбуется небольшими слоями (15-20 см).

Если обобщить причины, по которым требуется подготовка из песка своими руками под фундамент, то можно сказать следующее:

• выравнивание под сборные конструкции;
• устранение капиллярной влаги при недостаточном заглублении подземной части здания в пучинистом грунте (МЗЛФ, мелкозаглубленная плита);
• замена рыхлого, склонного к усадке основания на более прочное.

В остальных случаях она бесполезна, а иногда может быть и вредна:

• если почва на участке плохо пропускает воду (глина), то вся влага будет скапливаться в подготовке из песка как в корыте, что приведет к чрезмерному увлажнению грунта вблизи фундамента;
• песок или гравий не препятствует проникновению через низ паров воды, из-за этого на нижней части подошвы может образовываться конденсат, который негативно влияет на конструкцию.

Нужна ли она

Несмотря на важную и ответственную роль песчаной подушки, нередко звучат доводы против ее использования.

Аргументы, которые приводят противники подсыпки, звучат следующим образом:

• Как бы тщательно ни трамбовался слой песка, некоторая осадка будет присутствовать в любом случае. Чем толще подушка, тем сильнее осадка, которая создает существенную опасность для ленты из-за своей неравномерности. Из-за этого толщину подсыпки ограничивают — она не должна быть больше, чем трехкратная ширина ленты.
• Слой песка, засыпанный в траншею, выкопанную в глинистом грунте, станет аккумулятором для влаги. Глина не выпустит ее из углубления, поэтому необходима качественная дренажная система.
• Слой подушки приходится учитывать при расчете глубины траншеи или котлована, что увеличивает объемы земляных работ и количество вынутого грунта.

Специалисты, имеющие многолетнюю практику, единодушны во мнении, что основной функцией подушки является выравнивание дна траншеи (или котлована). Образовать ровную и горизонтальную площадку одним только рытьем никогда не удается.

Все попытки в этом направлении оборачиваются значительной тратой времени без удовлетворительных результатов, поэтому подсыпка позволяет сократить время подготовки. В отношении дренажа ситуация обычно известна заранее, поскольку гидрогеологическая обстановка на участке анализируется в первую очередь.

Поэтому приоритетная задача подушки — образование ровной и горизонтальной опорной линии на нужном уровне высоты.

Остальные функции песчаной засыпки можно считать дополнительными, хотя и они имеют немалое значение и выполняются вполне эффективно.

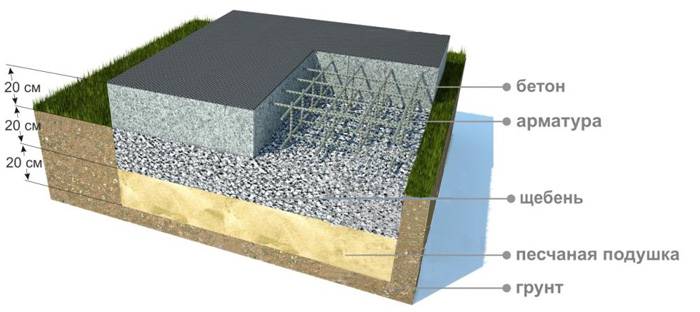

Существует несколько вариантов конструкции подушки под ленту:

• Песчаная. Представляет собой слой песка определенной толщины, максимально уплотненный и горизонтальный. Распределяет нагрузку от веса ленты и постройки, обеспечивает отсечку от грунтовых вод, позволяет заменить неподходящий грунт на более стабильный и дешевый речной песок. Используется преимущественно для относительно легких построек, под тяжелые и массивные здания такая подушка не используется.
• Гравийная подушка. Используется слой гравия или щебня, позволяющий значительно увеличить вес постройки. В частном строительстве такой тип подушки используется достаточно широко, поскольку позволяет более плотно утрамбовать слой засыпки и обладает высокой несущей способностью для любых домов. В составе гравийной засыпки песок также присутствует, заполняя полости между более крупными элементами, что делает слой более плотным. Обычно присутствует 60% щебня и 40% песка.
• Бетонная стяжка (подбетонка). Представляет собой слой заливки из бетона меньшей плотности. Наиболее прочный и надежный вариант подушки, обеспечивающий горизонталь и высокую несущую способность. Применяется для самых тяжелых построек, обходится в значительные суммы.

Выбор наиболее подходящего варианта обусловлен весом будущей постройки, особенностями грунта и прочими факторами. Он производится во время создания проекта, при расчетах фундамента.

Технические требования

Устройство фундаментной подушки регламентировано СНиП и ГЭСН, поэтому при ее формировании важно учитывать все предъявляемые требования и нормы. Так, при строительстве железобетонной подушки, руководствуются ГОСТом 13580, принятом в далеком 1985 году, но до сих пор не утратившим своей актуальности

Документ регламентирует нормы обустройства и сортамент бетонных подушек под фундаменты промышленных и гражданских объектов, предполагающих наличие тяжелых стен.

Такие блоки должны строго соответствовать всем требованиям ГОСТ, и обладать высокой прочностью, устойчивостью к сейсмическим нагрузкам, экстремально низким температурам и коррозии. Бетонная подушка, используемая в ленточном фундаменте, значительно увеличивает ширину опорного основания, что, в свою очередь, приводит к уменьшению удельной нагрузки на единицу площади. Это позволяет считать фундаментную подушку основным элементом конструкции, который принимает на себя всю весовую нагрузку

Именно поэтому при строительстве фундамента важно строго соблюдать все необходимые нормы и стандарты

Расчет габаритов и заглубления основания

Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.

Типы грунта

Геодезисты подразделяют грунты на 3 вида:

1. Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
2. Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
3. Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.

Глубина промерзания

В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.

Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.

Уровень грунтовых вод

Один из важных параметров, который учитывают строители – подземные реки и ручьи.

На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.

Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.

Материал стен

Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.

Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.

Масса строения

У вас должен быть проект будущего дома. В документации указаны материалы и размеры:

• коробки,
• перекрытий,
• крыши,
• снеговая нагрузка.

Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.

Пример

Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.

Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.

По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.

Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:

• γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
• R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
• F – максимальная нагрузка дома (185 000 кг);
• γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).

Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.

Считаем количество раствора V= h х b х l, где:

• V – объем раствора в м³;
• h – высота (м);
• b – ширина (м);
• l – длина ленты (м).

Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Как правильно сделать подушку

Некачественно обустроенный фундамент ― первопричина разрушения цоколя, растрескивания стен, перекоса оконных и дверных проемов. Соблюдение нормативов и технологии строительства основания позволит избежать многих проблем. Это относится и к созданию песчаной подушки.

Устройство следует начинать с защиты от возможного заиливания. Обеспечивается укладкой на дно траншеи геотекстиля с оставлением краев для укрытия подушки сверху и по бокам.

Следующий этап ― непосредственное насыпание слоя песка/песчано-гравийной смеси. Перед засыпкой песок рекомендуется просеять. Лучше выбирать материал средней степени влажности, нормальной сыпучести.

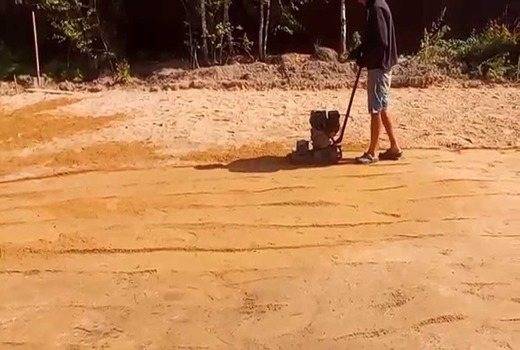

Засыпка осуществляется поэтапно. Насыпанный слой (20 см) увлажняют и трамбуют, контролируя плотность. Затем приступают к укладке следующего пласта.

Используя строительный уровень, оценивают ровность каждого слоя. Наличие ямок и бугорков приведет к снижению жесткости основания. Ухудшится и стабильность строения.

Окончив засыпку, нужно проверить качество уплотнения. Нормативная плотность подложки ― от 1,6 т/м³.

Для этого надо пройти по насыпи. Качественно уплотненная поверхность останется ровной. Завершив трамбовку, смыкают края геотекстиля и подсыпают примерно полсантиметра песка для защиты укрывного материала от повреждений.

Формируя насыпную основу, необходимо учитывать глубину расположения грунтовых вод. Близкое залегание грунтовок требует формирование дренажного слоя или создание подушки из других, более прочных материалов (бетона, щебня).

Обязательно ли делать подсыпку песком под фундамент, рассказывают эксперты FORUMHOUSE

Одной из самых популярных веток на FORUMHOUSE является раздел о фундаментах, ведь наши эксперты всегда готовы ответить на любой вопрос. Многие начинающие застройщики интересуются, зачем нужна песчаная подушка под фундамент и нужна ли она вообще. В этой статье мы будем искать ответ на данный вопрос.

Песчаная подсыпка делается сплошь и рядом при большинстве работ с основанием дома. Но одни строители полагают, что она обязательна во всех случаях, другие – что только при определённых условиях, а в остальных случаях просто вредна.

Нужна ли подушка под ленточный фундамент

Песчаная подушка под ленточное основание дома делается практически всеми, поскольку кажется гарантией его прочности и долговечности. Однако песок в вырытую траншею многие могут засыпать, руководствуясь принципом: «чем больше, тем лучше, ведь так делают все». Не учитывается ни геология участка, ни особенности грунта и его несущая способность, ни уровень грунтовых вод.

Я читал, что ленточный фундамент должен опираться на неразрушенный (нетронутый) слой грунта, и песчаная подушка ему не требуется. Но многие мои знакомые перед заливкой ее делали. На вопрос «зачем» отвечают – «видели у соседей».

Чтобы внести ясность, надо чётко для себя определить: о каком типе ленточного основания дома идёт речь. А именно:

• малозаглублённом – МЗФЛ;
• заложенном ниже глубины промерзания;
• монолитном;
• сборном из блоков ФБС.

Каждый из этих четырёх видов требует индивидуального подхода при подготовке основания.

Для чего нужна подушка из песка под монолитный фундамент

Подушка под ленточный фундамент может не делаться, если речь идёт о монолитном основании. Но только при соблюдении следующих условий:

• Грунт непучинистый;
• Грунт под основанием песчаный;
• Лента заливается ниже глубины промерзания, с бетонной подготовкой под подошвой;

Для сборного основания, из блоков ФБС песчаная подушка просто необходима, т.к. только песком можно выровнять все неровности, которые остались после выборки (т.е. снятия разрыхлённого слоя) грунта. Только песок можно уплотнить практически до природной плотности.

Если этого не сделать, то фундаментный блок ляжет на грунт неровно (не всей поверхностью подошвы), и под ним могут оказаться пустоты. Это приведёт к неравномерному давлению основания дома на грунт. Соответственно, увеличивается вероятность его неравномерной просадки.

При устройстве сборного фундамента выполняется песчаная подготовка толщиной в 10-15 см.

Зачем нужна подушка под ленточное основание

Я как-то спросил у главного инженера строительной фирмы, зачем в фундамент песчаная подушка.Он сказал: чтобы выровнять основание под «0» и для экономии бетона.

Если устраивается монолитное ленточное основание, то добиваться «зеркального» основания уже не нужно, т.к. в силу пластичности заливаемый бетон заполняет все неровности. Соответственно, подошва основания будет опираться на почву всей своей поверхностью и перераспределит нагрузку на грунт.

Когда речь заходит о МЗФЛ, то песчаная подушка необходима, т.к. с её помощью пучинистый грунт заменяется на непучинистый. Причём, МЗФЛ требует устройства дренажной системы, утеплённой отмостки и утепления самого фундамента. Эти меры минимизируют силы морозного пучения, действующие на него.

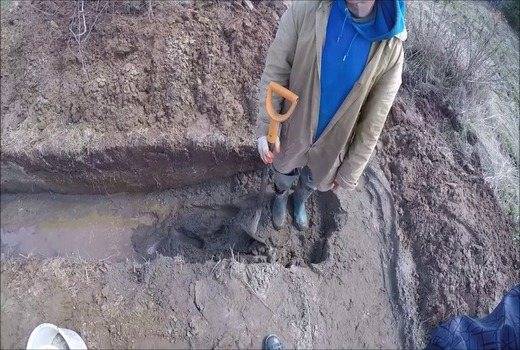

При устройстве песчаной подушки важно понять, какой грунт находится под будущим основанием. Если почва с невысокой водопроницаемостью (это в первую очередь касается суглинков и глин), то песок, являясь менее плотным, станет местом, где постоянно будет скапливаться вода

Результат – со временем несущая способность постоянно переувлажнённого грунта уменьшится, что может привести к просадке фундамента.

Вопрос применения песчаной подушки надо рассматривать, исходя из конкретных характеристик грунта, уровня УГВ, веса и конструкции здания, глубины промерзания. Нельзя считать песчаную подушку универсальным средством, подходящим для строительства любого основания, без её привязки к конкретным условиям эксплуатации здания.

Подсыпка под фундамент: песок или щебень

• 20-30 см – это минимальная толщина песчаной подушки;
• Для выравнивания основания достаточно толщины в 5-10 см;
• Для засыпки лучше всего подходит крупнозернистый песок.

Выполнение работ

Мы уяснили, нужна ли подушка под ленточный фундамент, какие материалы для этого использовать лучше всего. Теперь остается разобраться, как правильно устроить такое основание своими руками.

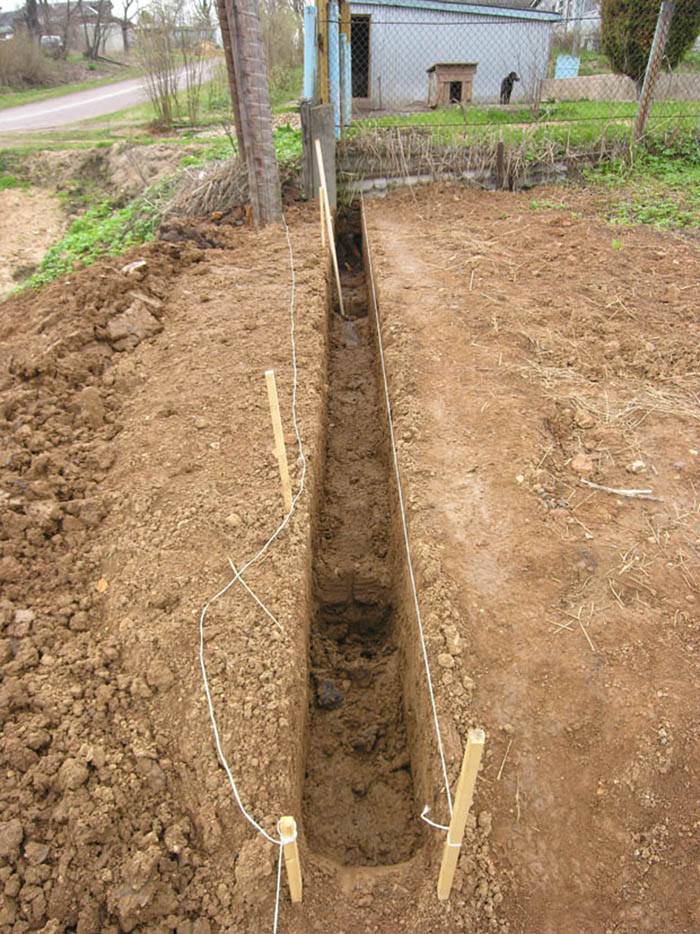

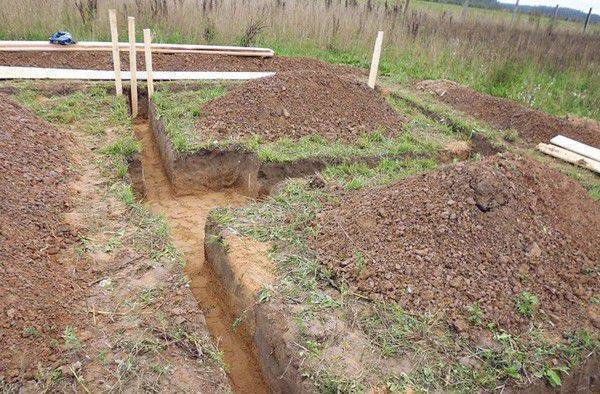

С целью выравнивания дна фундаментной траншеи либо котлована, засыпается слой песка или гравия высотой десять сантиметров. В местах, где планируется расширение стен, применяется бетонирование. Этот же вариант с бетонной подушкой используют, когда планируется строительство ленточного фундамента с армированными сваями из блоков ФБС.

Щебневая подсыпка устраивается просто, следует только не забывать, что высота насыпи не должна превышать основание, а параметры ширины будут в два раза больше аналогичного фундаментного размера. Как правило, прослойка из щебня составляет тридцать сантиметров, одна доля из которой приходится на песок.

Выровняв основание, начинаем устраивать подушку. Сначала насыпается слой песка, который проливаю водой и утрамбовывают. По аналогии поступают с гравийным слоем.

Наиболее надежный вариант – бетонная подушка. Процесс ее обустройства занимает много времени, но вполне выполним своими силами. Только следует помнить, что придется потратиться на необходимые материалы. Толщина такой опоры должна превышать параметры фундаменты на тридцать сантиметров.

Засыпка из песка

Такая фундаментная основа является наиболее легким в исполнении и экономичным вариантом, и выбирают ее застройщики, пытающиеся не только сэкономить деньги, но и ускорить процесс строительных работ.

И хоть на первый взгляд такое основание не внушает доверия по надежности, оно довольно хорошо справляется с возложенными на него задачами. Песок под фундаментной основой спасает ее от подмыва и обеспечивает допустимые нагрузочные воздействия на нижнюю ее часть. Сыпучий материал разравнивается и трамбуется виброплитой, периодически поливаясь водой.

Если почва слабонесущая, в дополнение к песку применяется гравий

Подобного рода подготовительные мероприятия практически исключают усадку фундаментного основания, и здесь очень важно правильно выполнить трамбовку

Устройство щебневой подушки

Перед тем, как засыпать этот материал, устраивают песчаный слой высотой до пятнадцати сантиметров, который выравнивается и уплотняется. После этого насыпают щебенку, размеры камней которой составляют 2 – 2.5 см, и тоже утрамбовывают. Щебеночный слой должен составлять двадцать – двадцать пять сантиметров.

Во время работы необходимо следить чтобы камни плотно ложились друг возле друга, заполняя все пустотные участки. Чтобы выполнить этот процесс, придется задействовать виброплиту, которая гарантированно поможет создать нужную плотность.

Устройство фундаментной основы будет начинаться со щебеночного слоя, поэтому высота подушки должна достигать нулевого уровня. Такая подложка под ленточную фундаментную основу позволяет сооружать объекты из любых материалов.

Бетонная подушка

Теперь разберемся, как смонтировать площадку из бетонного раствора. Такая конструкция имеет только один негативный момент – стоит достаточно дорого по сравнению с другими вариантами, а все остальное в данном проекте – сплошные преимущества.

Для начала необходимо отметить, что основание получится выносливым, если соблюдать технологический процесс, который выглядит следующим образом:

• строительная площадка очищается от растительности и другого мусора;
• почва выравнивается;
• насыпается слой щебенки, высота которого составляет десять сантиметров;
• выполняется трамбование;
• по всему периметру подушки монтируется опалубочная конструкция;
• вся площадка перед заливкой раствора армируется стальными прутьями;
• заливается бетонная смесь, марка которой определяется с учетом массы будущего объекта;
• раствор тщательно трамбуется глубинными вибраторами;
• до полного набора прочности конструкции потребуется не менее четырех недель.

Основа под строительство объекта получается идеальной, но требует значительных денежных расходов.

Расчет количества материала для обустройства подушки из щебня

Чтобы определить расход сыпучего материала, необходимо знать объем подложки и вес задействованной фракции. Этот показатель можно посмотреть либо в сертификате качества, либо использовать общее усредненное значение. Последнее составляет 1450 килограммов на кубический метр. Одна тонна щебня заполняет собой объем, равный 0,67 кубических метров. Достаточно разделить объем подушки на этот параметр. Результатом становится нужное количество щебня.

Если есть возможность узнать точный вес фракции, расчеты будут более точными. Кроме того, необходимо учитывать и то, что подушка чаще всего обустраивается комбинированной, а, значит, часть объема займет речной песок. Его расход увеличится при замене верхних слоев проблемного грунта. Сыпучие материалы лучше заказывать с запасом в 10-20 процентов. Иначе потом придется производить дополнительную закупку. Не следует забывать и о том, что щебень используют и для фундамента, поэтому его потребуется больше, нежели просто для подушки.

Бетонная подушка

Бетон позволяет создать самое надёжное основание для здания. Недостатком бетонной подушки является её дороговизна (песчаная подушка несравнимо дешевле), но иногда это оправдано, например, при строительстве фундамента из ФБС блоков, где такая основа будет отлично удерживать тяжелые фундаментные блоки.

Бетонная подушка создаётся так:

• Разравнивают почву на участке строительства, насыпают на неё слой щебня, толщина которого составляет 10 см и который уплотняют виброплитой.
• По всему периметру формируют опалубку для заливки бетона, для этого могут применяться специальные панели из пластика либо доски. Высота опалубки должна совпадать с толщиной создаваемой бетонной подушки (30 см). Верхняя точка подушки из бетона является точкой начала фундамента.
• Укрепить бетон можно посредством армирования с применением прутьев из металла, диаметр которых составляет 8-12 мм.
• Заливают бетон в готовую опалубку.
• Материал утрамбовывается глубинным вибратором.

В бетонную поверхность вставляются стержни из металла сразу по окончанию процесса заливки. Они помогают скрепить подушку с фундаментом. Эти стержни должны быть выше поверхности бетона на 0,2-0,3 м.

В качестве вывода стоит сказать, что многие строители частных домов часто пренебрегают таким несложным и дешевым, но важным технологическим элементом, как подушка фундамента, рискуя при этом свести на нет все усилия и привести в негодность такой дорогостоящий элемент как фундамент, а вместе с ним и весь дом.

Рекомендации

Прежде чем приступить к выбору материала для создания подушки, необходимо учитывать ряд моментов.

При строительстве ленточного фундамента толщина прослойки не должна быть меньше 25 см, а ширина должна превышать размеры ленты на 10 см с обеих сторон. Процесс утрамбовывания песчано-гравийных прослоек лучше производить при помощи виброплиты. По окончании трамбовки подушку нужно тщательно выровнять и положить на нее слой гидроизоляции.

Фундаментные подушки являются эффективным решением проблемы слабых грунтов при строительстве зданий и сооружений. Они помогают сформировать надежный фундамент, укрепить основание и значительно продлить срок эксплуатации строения.

Более подробно о том, как сделать фундаментную подушку своими руками, расскажет следующее видео.
