Подвесной потолок Armstrong: преимущества и недостатки

Установка каркасной конструкции

Первым этапом монтажных работ по обустройству потолков Армстронг является сооружение каркаса.

Порядок работы следующий:

Монтаж периметра. Удобнее всего разметку по высоте осуществлять СНиП лазерным или пузырьковым уровнем длиной от 100 см. Опытные мастера при отбивке высоты периметра используют обратный принцип, предусматривающий проверку ровности пола. Угловые участки оснащаются метками высоты, после чего проводится отбивка линии строительным шнуром. Для этой процедуры потребуется 3 человека.
Обрезка стенового профиля по размеру, с последующей установкой на стены с помощью саморезов в дюбелях. В домах с деревянными стенами для этих целей можно применять гвозди (при условии, что конструкция не будет излишне нагруженная, а частота размещения точечных светильников не будет превышать 1/5 м2).
Подготовка подвесов

Учитывая их важность, экономить на обустройстве этих элементов категорически не рекомендуется. Наибольшей надежностью славятся дюбели из пропилена

Есть также вариант вместо них применить металлические цанги.
Разметив и просверлив отверстия в потолке, проводят нарезку несущего профиля. Соединять его в конструкции нужной длины удобнее на полу, укладывая по периметру вдоль стен. Далее, смещаясь вдоль планки, каждую из несущих планок оснащают подвесами, контролируя уровень провисания натянутым шнуром.
Размещение перемычек в перпендикулярном и параллельном направлении. Для этого применяется одна из двух схем: параллельная или крестовая. Материала для реализации каждого из вариантов уходит примерно одинаково. Что касается трудоемкости, то на обустройство крестовой схемы необходимо несколько больше времени. Прочностные характеристики ее выше, что объясняется преимущественное использование этого принципа на участках размещения коммуникаций или теплоизоляционных плит.

Пошаговая инструкция по демонтажу потолка Армстронг

Если вам нужна только замена подвесного потолка Армстронг, вернее его плит, то снять старые панели и установить новые не составит труда. Достаточно приподнять панель в ячейке, повернуть ее по диагонали и извлечь из потолочной конструкции.

При этом демонтировать осветительные растровые приборы нет нужды. Достаточно снять только точечные светильники, которые установлены в плиты, подлежащие демонтажу. Для этого прибор отключают от источника электроснабжения, отсоединяют проводку, а потом извлекают светильник из плиты.

Если производится демонтаж металлического потолка Армстронг, то есть снятие плит и разборка несущего каркаса, то предстоят более масштабные и сложные работы. Поэтому процесс разборки мы опишем пошагово и более подробно.

Инструменты и материалы для работы

Конечно, все работы можно провести стандартным минимальным набором инструментов, но лучше, если у вас будет в наличии все необходимое для демонтажа. Так вы сможете провести работы быстрее и с меньшим риском для себя.

Для работ по разборке подвесного потолка Армстронг запаситесь следующими материалами и инструментами:

• отвертки;
• шуруповерт;
• набор гаечных ключей;
• шпатель;
• плоскогубцы;
• кусачки;
• канцелярский нож;
• узкогубцы;
• изолента;
• стремянка или небольшие подмости;
• защитные очки и перчатки;
• полиэтиленовая пленка.

Также подготовьте ветошь, чтобы перед складированием стирать с тыльной стороны плит и профилей пыль.

Последовательность демонтажа

После подготовки всех необходимых материалов и инструментов, нужно подготовить само помещение. Из него желательно вынести громоздкую мебель, которая мешает добраться до всех участков потолочной поверхности. То, что вы решили не выносить, накройте полиэтиленовой пленкой, чтобы на него не попали частицы мусора.

После этого работы ведем в такой последовательности:

1. Сначала производим демонтаж глухих потолочных плит. Поскольку все панели не крепятся к каркасу, а просто уложены на полки Т-образных профилей, демонтаж плит не представляет особого труда. Достаточно приподнять панель вверх из ячейки, развернуть ее по диагонали и, наклонив торцом вниз, вынуть из потолочной металлической конструкции.
2. Аналогично вынимаем все оставшиеся плиты и складируем их в горизонтальном положении в углу помещения, ведь элементы в хорошем состоянии можно использовать для монтажа в другом месте.
3. После снятия глухих плит приступаем к демонтажу встроенных точечных светильников. Для этого разжимаем пружинный механизм, удерживающий прибор в плите, и аккуратно извлекаем светильник вниз через отверстие. Отсоединяем его от электрических проводов и изолируем их концы строительной лентой.
4. Чтобы демонтировать растровые светильники, их отключают от питающих проводов, добравшись до тыльной стороны агрегата через соседние ячейки, с которых уже сняты глухие плиты. После того как прибор отключен от источника питания, концы проводов обматываем изолентой, а светильник извлекаем, приподняв и повернув по диагонали.
5. После этого остается разобрать каркас. Сначала снимаем короткие поперечные профили длиной 0,6 м. Для этого их достаточно извлечь из замка в продольных рейках.
6. Затем демонтируем продольные профили длиной 1,2 м, извлекая их из замка на несущих рейках. Но прежде нужно отсоединить их от потолочных подвесов, на которых эти элементы подвешиваются к базовой поверхности. Для этого достаточно ослабить натяжение подвеса, разжав ушки, и извлечь крюк подвеса из паза на профиле.
7. Аналогично снимаем несущие рейки. То есть сначала отсоединяем подвесы, а потом снимаем рейки, которые просто уложены на стеновые профили и не крепятся к ним никакими крепежными приспособлениями.
8. Далее нужно отсоединить потолочные подвесы, на которых все элементы каркаса подвешиваются к базовой потолочной поверхности. Для этого при помощи шуруповерта или отвертки выкручиваем анкера или саморезы из потолка и убираем штангу подвеса.

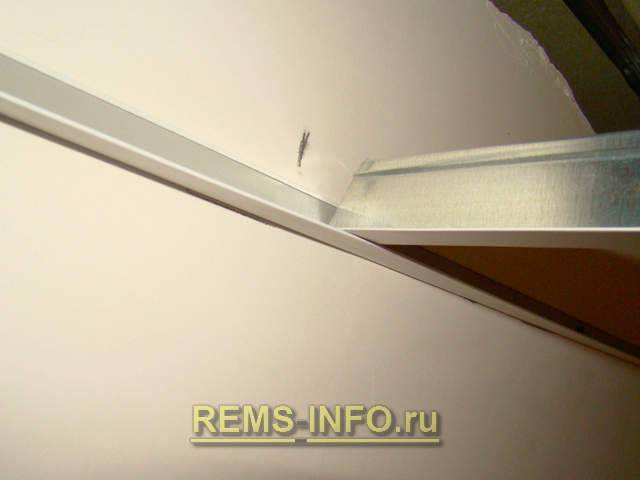

9. Осталось демонтировать стеновые профили, которые в сечении напоминают уголок. Для этого выкручиваем из стен саморезы, на которые крепятся рейки.

Все демонтированные профили каркаса аккуратно складируйте в отдельные кучки, сортируя по назначению. В дальнейшем эти рейки можно использовать для монтажа нового подвесного потолка в другом помещении.

Как видите, выполнить самостоятельно демонтаж подвесного потолка несложно. Достаточно запастись всеми необходимыми инструментами и приспособлениями и точно соблюдать последовательность разборки конструкции.

Устройство потолка Армстронг

Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.

Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:

• Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;
• Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.

Устройство потолка приведено на схеме.

Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.

Разновидности

Такие системы очень похожи внешне, но, это не значит, что все типы плит будут иметь одинаковые характеристики. В основном, отличия касаются именно характеристик плиток, так как каркасное основания во всех случаях используется одинаковое. Существуют следующие их типы:

• «Эконом» класс. Это плиты «Байкал», «Татра», «Оазис» и «Cortega». Они обладают хорошими характеристиками по прочности, срока эксплуатации, экологичности и стоят не слишком дорого.
• Класс «Прима». Это детали с высокой стойкостью к воздействию воды. Цена будет заметно выше, но, такие элементы можно использовать даже в помещениях с влажностью в 95 процентов. Они не теряют форму и не желтеют.
• Шумоизоляционные плиты. Этот вариант отделки предназначен для помещений, в которых есть проблемы с шумовыми загрязнениями. Такой потолок существенно снизит уровень проникающего в комнату постороннего шума.
• Серия «Bioguard». Эти покрытия предназначены для монтажа в тех местах, где существуют повышенные требования к экологичности отделки и гигиене. Идеальное решение для медицинских или детских учреждений.
• Дизайнерские серии. Наиболее дорогостоящие разновидности потолков этой системы. Однако высокая стоимость оправдывается эксклюзивностью покрытий и отличным внешним видом.

Подобрать подходящий вид плит можно для любого интерьера. Однако, для обеспечения простоты монтажа и увеличения количества индивидуальных решений, существуют не только разные виды панелей, но, еще и разные варианты кромок таких деталей. Каждая разновидность позволяет придать собираемой конструкции определенный внешний вид. Вариантов кромок существует три:

• Microlook
• Tegular
• Board

Из них последняя будет наиболее универсальной, так как никаким образом не влияет на рисунок собираемой поверхности. Первые две в зависимости от типа, позволят собрать конструкцию с более или менее выраженными границами между фрагментами покрытия.

Преимущества и недостатки подвесной системы

1. Монтаж потолка занимает мало времени по сравнению с другими отделочными материалами.
2. Цена потолочной системы и её монтаж в сравнении с аналогами находится на среднем уровне.
3. Потолки легко монтируются и демонтируются. Модульные плиты легко скрывают вентиляционные каналы, водопроводные трубы, электрические магистрали, другие коммуникации.
4. Она не требуют дополнительной отделки, как, например, потолки из гипсокартона.
5. Потолочные перекрытия хорошо сохраняют тепло, обладают неплохими теплоизоляционными характеристиками.
6. В него легко встраивается освещение, динамики, окна вентиляции, прочие выносные элементы.

1. Минеральные плиты быстро собирают на себя грязь и копоть. На них легко остаются отпечатки пальцев. Их трудно чистить, поэтому их не устанавливают в пыльных помещениях или местах с высоким содержанием копоти.
2. При частом снятии или установке модульной плиты происходят сколы или трещины фрагментов. Часто квадратные элементы отламываются по углам.
3. Обычный Армстронг, который ставят повсеместно, боится воды. Его не рекомендуют устанавливать в помещениях с высоким уровнем влажности. Конечно, существуют и влагостойкие модульные плиты, однако они стоят намного дороже обычных минеральных плит.
4. Такой потолок «съедает» пространство. После завершения монтажа высота помещения уменьшится минимум на 15 см.

При любом контакте с потолком работайте в чистых перчатках

С чего начать?

Первым делом надо определить периметр и площадь, которая будет закрываться подвесным потолком. Для этого потолка идеальный уровень не обязателен. Бывает так, что идеальный уровень не вписывается в конструкцию или почеркивает неровности наших стен. Очень важна ровная плоскость, так как потолки типа «Армстронг» можно монтировать почти под любым углом (в пределах разумного конечно). После этого прикрепляем по периметру угловой профиль (или просто белый уголок).

Далее очередь идет за Т-образным профилем. Это основной профиль, который располагается от одной сены к стене напротив, через промежутки равные 120 см.

Почему 120см? Каждая панель типа «Армстронг» имеет размер 60х60 см. Между Т-образными профилями должны уместится две такие панели. Сам профиль опирается своими краями на угловой профиль, а в центре крепится на подвес к потолку.

Подвесы эти регулируемые, что позволит выставить профиль на разной высоте. К потолку эти подвесы можно закрепить дюбель гвоздем с крючком вместо шляпки. Если потолок деревянный, то можно использовать и подручные средства, как на фото. Количество подвес подбирается исходя из провисания или через каждые 120-180 см.

Элементы подвесного потолка Армстронг

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

• Направляющие профили Т-образного сечения из оцинкованной стали;
• Стартовые уголки, с которых начинается установка потолка Армстронг;
• Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
• Подвесы, дюбеля, замки и фиксаторы;
• Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

Евгений Филимонов

Задать вопрос

Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Как устроен армстронг

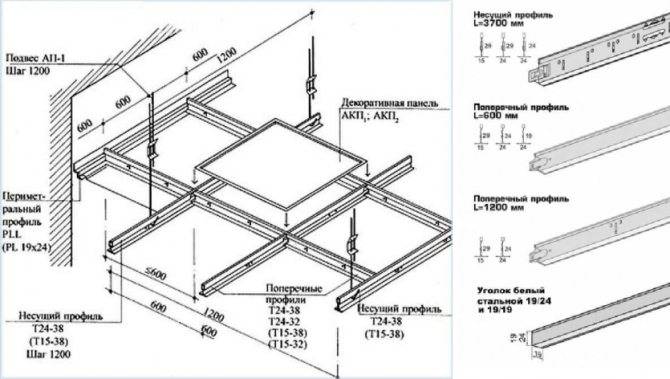

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

Устройство потолка армстронг

1. Потолочная плита.
2. Поперечный профиль длиной 600 мм.
3. Несущий профиль длиной 3700 мм.
4. Продольный профиль длиной 1200 мм.
5. Подвес, где 5а – крючок; 5б – штанга.
6. Периметральный (стеновой) профиль длиной 3000 мм.
7. Крепежный узел в базовом потолке.
8. Фрагмент потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Как монтируются подвесы

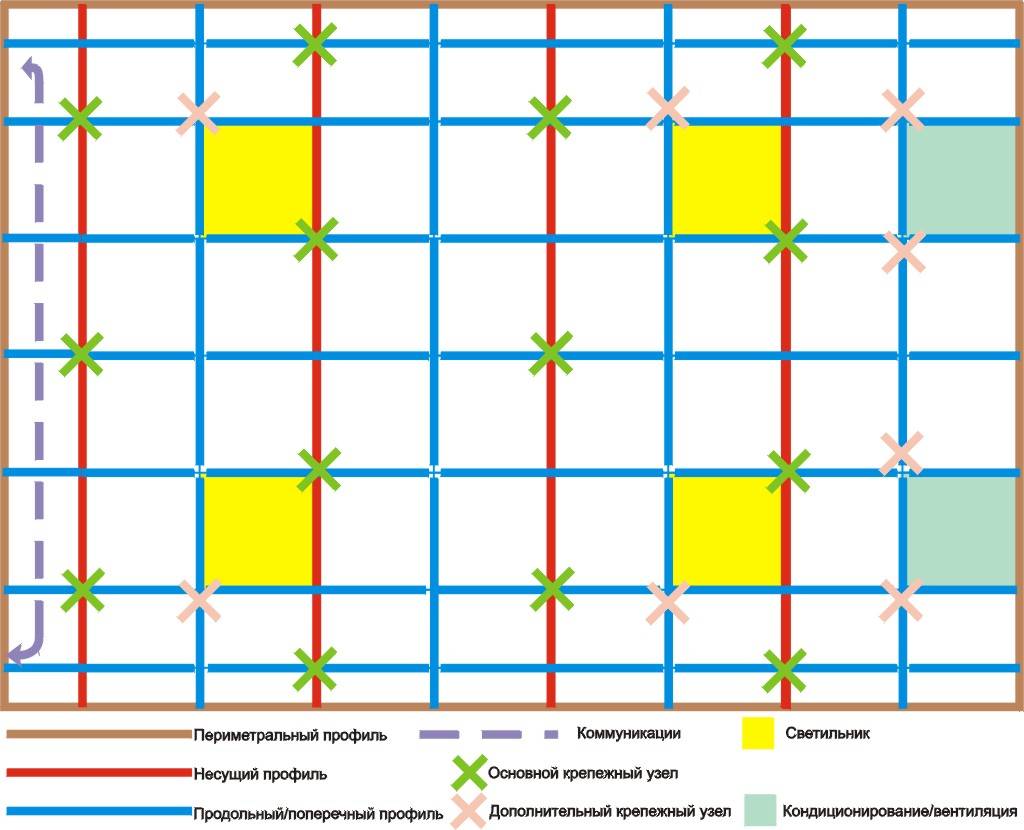

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.

2 Устройство плитно-ячеистого потолка

Потолок типа armstrong состоит из каркаса, который крепится с помощью подвесов к перекрытиям, и потолочных плит. Каркас монтируется из несущих, периметральных (стеновых), поперечных и угловых профилей.

Размеры плит идут двух стандартов: 60х60 см и 60х120 см, толщина – от 8 до 25 мм, вес – от 2,7 до 8 кг. Они могут быть из минеральных и органических материалов, металлическими (перфорированные и цельные металлические листы), зеркальными с рисунком, пластиковыми, деревянными и стеклянными. Жесткие плиты более тяжелые, поэтому требуют усиленных профилей.

Минеральные плиты изготавливаются из минваты, экологически небезопасного материала, поэтому стали все меньше использоваться. Их преимущество – в наличии мелких пор, которые способствуют улучшенной вентиляции воздуха. В состав органических плит входят отходы от переработки бумаги.

В зависимости от свойств наполнителя выпускаются следующие плиты:

• Эконом-класса, не имеют особых свойств, поэтому используются в обычных условиях.
• Функционального типа. Имеют декоративную отделку, влагостойкие, огнестойкие, устойчивые к ударным нагрузкам.
• Влагостойкие. Используются в помещениях с повышенной влажностью: бассейнах, прачечных, банях.
• Акустические. Имеют повышенные звукоизоляционные характеристики, устанавливаются в школах, кинотеатрах, спортзалах.
• Медицинские. Плиты с антибактериальным покрытием, используются в заведениях общественного питания, медицинских учреждениях.
• Дизайнерские. Используются для оригинального оформления помещений, отличаются оригинальным рисунком.

Мягкие панели легко режутся монтажным ножом, стеклянные – алмазным инструментом, остальные твердые плиты режут специальным инструментом. Плиты для подвесного потолка можно изготовить своими руками из плит МДФ или деревянных панелей.

Каркас потолка монтируется из следующих элементов:

• несущих Т-образных профилей, длина которых 3,7 м;
• продольных профилей Т-образной формы длиной 1,2 м, крепящихся к несущим с шагом 60 см;
• поперечных Т-образных профилей длиной 60 см;
• подвесов (крючков и штанг): штангу крепим к потолку, крючок – к профилю;
• на стенах по периметру крепим угловой стеновой трехметровый профиль.

В качестве крепежных элементов используем анкерные болты саморезы и дюбели.

Профиль может быть изготовлен из металлопластика, металла, окрашен порошковой краской.  Полка шириной 15 мм устанавливается для мягких материалов из органических и минеральных материалов. Для плит из стекла, металла и зеркальных полку берем шириной 24 мм. Для тяжелых конструкций используем усиленные подвесы.
