Установка потолков армстронг: расчет, крепление, сборка

Подсчет

Для уверенности в том, что подвесной потолок системы армстронг будет собран без лишних финансовых потерь, необходимо сделать точный расчет всех комплектующих и материалов, которые могут понадобиться. Можно воспользоваться тысячами онлайновых калькуляторов, которые предлагаются всеми производителями подобной продукции, а можно сделать это без обращения к интернету. Достаточно умножить площадь имеющегося помещения на определенный коэффициент.

Знание длины и ширины помещения, позволит подсчитать необходимое количество деталей для сборки каркаса. Все расчеты, можно произвести, согласно таблице, представленной далее.

S – общая площадь помещения, в котором устанавливается потолок. Для примера, подсчитано количество декоративных плит и фурнитуры, для помещения, площадью 50 квадратных метров.

НаименованиеКоэффициент умноженияПример расчетаКоличество
Панели 60Х60 сантиметров2,77 S * 2.77

50*2,77

138,5
Направляющая основная, длиной 3,77 м0,21 S * 0,21

50*0,21

10,5
Планка поперечная 0,6 м1,388 S * 1,388

50*1,388

69,4
Планка продольная 1,2 м1,26 S * 1,26

50*1,26

63
Потолочный плинтус0,17 S * 0,17 * 2

50*0,17*2

17
Подвес0,96 S * 0,96

50*0,96

48
Освещение0,2 S * 0,2

50*0,2

10

Полученные цифры можно округлить для удобства в большую сторону.

Светильники рассчитаны для стандартных условий освещения. Можно сделать вычисления по другому принципу – на каждые пять квадратных метров площади, потребуется один осветительный прибор. При этом, нужно помнить, что мощность таких осветительных приборов может быть разной. Показатели могут меняться в достаточно широких пределах и поэтому, при выборе освещения, лучше проконсультироваться у продавца относительно конкретной модели.

Дюбеля считаются, исходя из количества используемых подвесов, плюс несколько на запас. Хватит двух – трех запасных крепежей такого типа. Для крепления пристеночного профиля тоже используются такие крепежи. Они подсчитываются, исходя из простой формулы: на каждый метр профиля необходимо 2 – 3 дюбеля. Фиксировать его нужно на расстоянии 30 – 40 сантиметров, в зависимости от материала стен и выбранной конструкции потолка.

Установка подвесного потолка Армстронг

Инструкция по монтажу подвесного потолка Армстронг, которая изложена ниже по тексту, предельно проста и разбита на несколько этапов.

Подготовительные работы

Технология монтажа подвесного потолка Армстронг своими руками легко осваивается, если соблюдать все правила, с ней справится даже не подготовленный человек.

Прежде всего, необходимо приобрести все необходимые материалы и не достающие инструменты. Материал приобретаем с запасом 5-10%. Это позволит избежать в дальнейшем широко известной проблемы, когда работа подходит к концу, а материала не хватило совсем чуть-чуть.

Стоит так же подумать о выборе потолочной плиты. Потолочная плитка Армстронг, как правило, бывает текстурной или гладкой. Если необходимо её можно окрасить в любой цвет, водоэмульсионной или акриловой краской.

Совсем недавно стали появляться потолочные панели с нанесенным 3D рисунком. Дизайн их очень разнообразен и практически ограничен лишь фантазией заказчика.

Потолочная 3D панель 600х600

Сборка каркаса подвесного потолка

Для начала необходимо разметить периметр помещения горизонтальной линией.

Для этого необходимо отступить от потолка не менее 100 мм. Обычно отступ составляет 100-200мм. Далее с помощью строительного уровня произвести разметку. Также можно использовать разметочный красящий шнур.  Для разметки им, делаем метки в углах помещения, не забывая про отступ от потолка. Далее закрепляем шнур на одной из меток и натягиваем его до следующей. Шнур оставит идеально ровный след после себя. Аналогично размечают остальные стены.  Существенно сократить время, затрачиваемое на данный этап работ, поможет лазерный уровень или осепостроитель.

После разметки приступаем к монтажу углового профиля. Он монтируется по всему периметру помещения. Закрепление ведется, как правило, с помощью дюбель гвоздя диаметром 6мм. Шаг крепежа не более 400мм. Если стена деревянная- используются саморезы длинной не менее 35мм.

Рейку можно расположить и под углом к стене. В этом случае мы получим диагональную раскладку плит. Но при этом серьезно возрастает трудоемкость.

Параллельно монтажу несущих реек, производим монтаж подвесов. С их помощью рейка крепится к потолку. Шаг между подвесами составляет 1.2 метра. Первый от стены крепится на расстоянии 0.6 метра.

Подвес имеет конструкцию позволяющую регулировать его длину и состоит из трех деталей: тяга подвеса с крючком, эта деталь крепится к несущей рейке; тяга подвеса с ушком, эта деталь крепится к потолку анкером, дюбель гвоздем или саморезом; пружинный подвес, с его помощью осуществляется регулировка длинны подвеса.

  • После закрепления несущих реек, необходимо смонтировать рейки длинной 1.2 метра. Они закрепляются перпендикулярно несущей рейке. Шаг составляет 0.6 метра. Отступ от стены составляет 0.6 метра.
  • Далее закрепляем рейки длинной 0.6 метра. Их крепим с шагом 1.2 метра. Данные элементы размещаются параллельно несущей рейки. Строго соблюдайте заданный шаг рейки, иначе в последствии можно столкнутся с тем что потолочные панели могут просто не влезть в получившуюся ячейку или наоборот – будут из неё выпадать.
  • Если предполагается установка светильников, то необходимо сделать это сразу после сборки каркаса полотна. Именно для установки светильников и делается минимальный отступ от потолка в 100 миллиметров
  • Завершающим этапом становится закладка плит. Если необходимо, плиту можно легко порезать ножовкой по металлу или электрическим лобзиком с полотном для чистого реза.

На этом монтаж потолка Армстронг можно считать законченным. Как видно, ни чего крайне сложного в технологии монтажа своими руками нет. Все используемые инструменты доступны и обычно уже есть у домашнего мастера. В статье мы постарались осветить все особенности и нюансы работ.

Если же после прочтения статьи вам так и не стало понятно, как устанавливать подвесные потолки Армстронг своими руками, видео-инструкция спасет положение:

После просмотра видео у вас не недолжно остаться вопросов о том, как монтировать подвесной потолок Армстронг.

Элементы подвесного потолка армстронг

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

  • Направляющие профили Т-образного сечения из оцинкованной стали;
  • Стартовые уголки, с которых начинается установка потолка Армстронг;
  • Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
  • Подвесы, дюбеля, замки и фиксаторы;
  • Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

К сведению! Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Ремонт подвесных потолков типа Армстронг своими руками

Ремонт подвесного потолка типа Армстронг – несложный процесс. Прежде, чем приступить к ремонтным работам, вам нужно демонтировать конструкцию. Для этого вам понадобится шпатель, нож, отвертка, кусачки, плоскогубцы.

Инструкция по демонтажу потолка:

  • Отогните профиль, который установлен на последней глухой плитки. Для этого используйте кусачки либо отвертки.
  • Демонтируйте глухую плиту.
  • Вытащите скобы и остальные плиты.
  • При необходимости демонтируйте несущий и угловой профиль.

После демонтажа потолка можно приступать к ремонтным работам. Деформированные плиты и крепежные элементы подлежат замене. Если причиной деформации полотна стал потоп, то вам нужно сначала демонтировать осветительные приборы, и только потом разбирать подвесной потолок.

Шаг № 2. Центровка

Если потолок центруется, чтобы по бокам были одинаковые подрезки, то необходимо найти центр помещения. Для этого следует замерить его стороны и отметить их середину. Соединяем противоположные серединки красящей нитью – место, где они пересекутся и будет центром.

Теперь определим, что центровать. Существует 2 варианта:

– центровка каркаса. В этом случае вдоль длинной линии пойдет направляющий профиль размером 3,7 метра и параллельно ему другие направляющие с шагом 1,20 м.

– центровка плиты. Направляющая смещается на половину плитки (30 см).

Пример. Помещение размером 4х6 метров. Пустив направляющий профиль по центру комнаты, подрезка у стены получится 200 мм. Если отцентровать плиту, то подрезка получится уже 500 мм, практически целая плитка. Поэтому делаем смещение.

Таким же образом центруем поперечную сторону и делаем на всех продольных линиях метки с шагом максимум 1,20 м – по ним будут крепиться подвесы.

Если потолок не центруется, то линии размечаются параллельно любой продольной стене помещения на расстоянии 1,20 метра от нее, с шагом также max 1,20 м. От поперечной стены помещения для подвесов на всех длинных линиях размечаем точки с максимальным шагом 120 см.

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

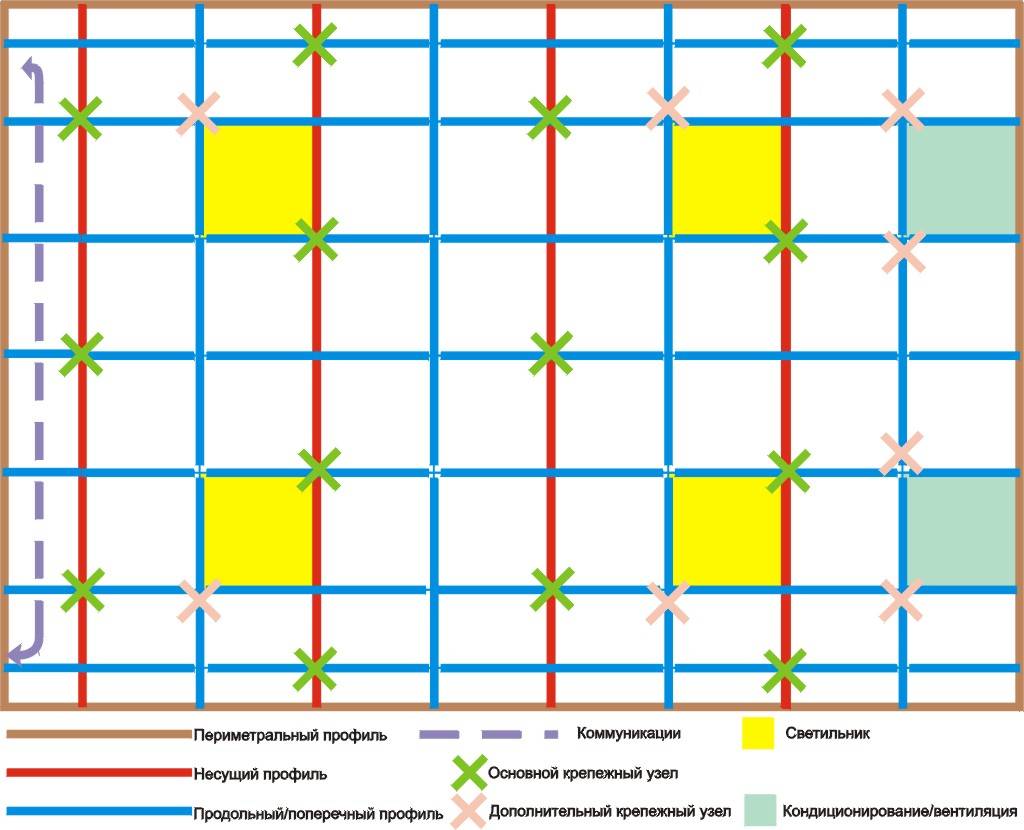

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрацииОписание действий

Разметка уровня

От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.

Монтаж стеновых профилей

Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.

Крепление потолочных подвесов

С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.

Подвесы в местах установки светильников

Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.

Установка несущих профилей

Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.

Выравнивание горизонтальности профилей

Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.

Сборка каркаса из продольных и поперечных профилей

Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.

Установка встроенных элементов

После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.

Монтаж точечных светильников

В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.

Потолочные сплит-системы

Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.

Укладка плит

Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Основные виды подвесных потолков

Самым простым и распространённым видом подвесного потолка является сплошной потолок из гипсокартона. Все остальные виды потолков называются модульными, так как состоят из специальных плит и реек.

Подвесные модульные потолки обладают самым разнообразным дизайном и могут иметь один или несколько уровней. Их поверхность может быть глянцевая, матовая или зеркальная, а узор и цвет может быть любым.

Основные виды подвесных потолков рассмотрим более детально.

Вариант #1 – панельные конструкции

Такие потолки состоят из панелей квадратной или прямоугольной формы. Панельные потолки лаконичны и прямолинейны, поэтому их чаще всего используют для оформления различных нежилых помещений.

Сама система предполагает доступ к скрытым коммуникациям. Также в неё легко встроить осветительное оборудование.

Самым недорогим и популярным вариантом плиточного потолка является подвесная система Армстронг. Она имеет открытый каркас, на который крепятся стандартные плиты

Плиточный потолок Армстронг имеет ряд преимуществ, среди них:

  1. Возможность установки на больших площадях больше 1000 м.кв.
  2. Создание идеально ровной поверхности.
  3.  Свободный доступ к вентиляции.
  4. Быстрый и лёгкий монтаж.

Можно встретить потолочные плиты из МДФ и ДВП, металла, минерало- и стекловолокна.

Также сами плиты могут быть наделены дополнительными свойствами:

  • акустическими;
  • вентиляционными;
  • теплоизоляционными;
  • влагостойкими.

При желании, на панели можно нанести любое изображение или применить элементы декора. Наиболее дорогим вариантом считаются панели из натурального дерева, с красотой которых не сравнится ни одна, даже самая качественная имитация.

Вариант #2 – кассетные потолки

Такие потолки просты в уходе и имеют довольно привлекательный вид. Отделка может быть самой разной: зеркальной, матовой, с полимерными покрытиями и металлизированной.

Потолки подобно конструкторам собираются из отдельных элементов, называемых кассетами. Сделаны они из алюминия или стали с цинковым покрытием

Конструкция скрытого типа позволяет полностью закрыть каркас кассетами. Собрать такой потолок легко, и, в случае необходимости, его так же легко частично разобрать. Например, чтобы добраться до внутренних коммуникаций. Такие системы не боятся воды и огня.

Пожалуй, единственным его недостатком является довольно высокая стоимость.

Вариант #3 – потолки реечного типа

В системе реечных потолков используются длинные рейки. Конструкция крепится к перекрытиям специальными фиксаторами (спицами). Такие потолки, как правило, изготавливаются из алюминия, стали или ПВХ.

Алюминиевые рейки для потолков, в свою очередь, имеют два распространённых стиля:

  • Итальянский стиль. Рейки высокие с закругленными краями. Для них может использоваться как открытый, так и скрытый тип крепления.
  • Немецкий стиль. Рейки прямоугольной формы, которые могут быть с перфорацией или без.

Рейки из ПВХ бывают узкими – от 10 до 12,5 см и широкими от 15 до 50 см. Первые обычно называют вагонкой, а вторые – панелями.

Потолки реечного типа не подвержены коррозии, долго служат и пропускают воздух. Рейки могут иметь любой цвет и рисунок, например, имитация дерева

Реечный потолок из ПВХ не ударит по вашему карману и лучше всего подойдёт для ванной комнаты или кухни.

Вариант #4 – конструкции из гипсокартона

В отличии от предыдущих видов потолков, конструкция из гипсокартона после монтажа требует декоративной отделки шпатлёвкой и последующей покраски.

Гипсокартонные потолки могут быть одно или многоуровневыми, с различными изогнутыми, волнистыми и фигурными деталями. В них часто встраивают светильники-софиты

Помимо эстетических преимуществ гипсокартонного потолка, важную роль играют и характеристики выбранного гипсокартона: обычного, влагостойкого или огнестойкого. Его выбор в свою очередь зависит от назначения помещения.

Подвесные потолки из гипсокартона бывают различных форм, например:

  • Рамочные. Состоят из короба с одной или несколькими ступеньками. Есть возможность размещения скрытой подсветки по периметру короба.
  • Диагональные. Имеют ровное основание с выступающими нижними уровнями над одной из сторон комнаты.
  • Абстрактные. Состоят из нескольких элементов неправильной формы, расположенных по спирали.
  • Зональные. Позволяют выделить часть комнаты, за счёт определения границы какой-либо зоны, например рабочей.
  • Фигурные. Имеют ровное основание, на фоне которого, как правило в центре потолка, выделяется фигурная геометрическая конструкция.

Преимуществом данного материала также является его невысокая стоимость.

С чего начинается установка потолка Армстронг

Установка потолка Армстронг начинается с выбора подходящих материалов и разметки. При выборе плит опирайтесь на индивидуальные предпочтения и дизайн интерьера. Вы можете приобрести плиты различной цветовой гаммы и фактуры.

Схема разметки потолка:

  • Сначала нужно разметить горизонтали фальшпотолка. Это позволит вам более качественно собрать конструкцию. Если вы не будете размечать горизонтали, вы можете неправильно монтировать узел.
  • Во всех углах помещения поставьте насечки. Для того, чтобы измерения были максимально точными, пользуйтесь лазерным уровнем.
  • Затем измерьте расстояние между насечками и полом.
  • Насечки соедините между собой с помощью трассера.

После разметки проложите все необходимые коммуникации, которые будут проходить непосредственно под потолком.

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

  • минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
  • металлические угловые профили – 3 м;
  • направляющие основные, их длина 3,7 м;
  • направляющие поперечные – 1,2 м;
  • подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

  • количество минеральной плиты стандартного размера – 2,78хS;
  • профили металлические для монтажа на стену – Р/3;
  • направляющие основные – 0,23хS;
  • поперечные направляющие – 1,4хS;
  • число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.
