Светодиодные светильники для потолка из гипсокартона

Особенности встраиваемых светильников для потолка из гипсокартона

Главной отличительной чертой потолочного фонаря является простота его конструкции. Количество операций, необходимых для установки светильников в потолок из гипсокартона, сведено до минимума. Но не стоит настраиваться на легкое решение проблемы, зачастую купленные в салоне фонари и элементы подсветки могут таить в себе неприятные сюрпризы.

Электрики, занимающиеся установкой встроенных светильников в гипсокартон, рекомендуют обращать внимание на следующие нюансы:

  • В мире выпускается огромное количество разных моделей светодиодных и галогеновых источников света, рассчитанных на установку именно на гипсокартон. При этом большая часть моделей изготавливаются по открытой схеме. Это означает, что у светильника имеется лицевая панель, отражатель и рамка-корпус, на которой удерживаются остальные детали. Почти всегда производитель экономит на фиксаторах, поэтому нужно быть готовыми к тому, что именно пластиковая пружина или зажим крепления светильника к гипсокартону сломается при первой попытке монтажа;
  • Большинство приборов освещения выпускается по стандартным монтажным размерам корпуса и клеммных разъемов для подключения проводки. Если покупается фонарь известного бренда или производителя, то проблем, как правило, не бывает. С другой стороны, более дешевые модели светильников, особенно китайского производства, могут «порадовать» при монтаже нестандартными формами и размерами, отваливающимся отражателем или отсутствием пружины крепежа.

Совет! Покупать красивые точечные светильники для гипсокартонных потолков лучше совместно со специалистом, могущим выбрать наиболее качественные изделия, а заодно и порекомендовать к монтажу ту или иную модель, в зависимости от интерьера и условий организации освещения помещения.

Преимуществом и одновременно недостатком современных встроенных светильников является пониженное напряжение питания. С одной стороны, это безопасно, с другой, означает, что, помимо самого корпуса фонаря, в пространстве между черновым потолком и гипсокартоном необходимо будет разместить дополнительный блок питания или понижающий трансформатор. Это небольшой блочок, размером чуть больше зарядного устройства для телефона, но его тоже нужно будет закрепить, а иногда и дополнительно зачехлить от конденсата или случайных повреждений при монтаже.

При выборе модели светильника нужно учитывать ремонтопригодность конструкции. Условия монтажа должны обеспечивать беспроблемное снятие лампы или светильника целиком с гипсокартоном без повреждения.

Рекомендации по выбору ламп

Существует три основных типа ламп, которые могут использоваться в точечных светильниках – обычные лампы накаливания, галогеновые лампы и светодиодные. Наиболее популярны галогеновые и лампы накаливания, а вот светодиоды чаще применяются в качестве ленты.

Галогеновая лампа для потолка из гипсокартона имеет массу преимуществ перед остальными вариантами за счет их экономичности и долговечности, но для подключения потребуется трансформатор. Проблема в том, что напряжение в сети составляет 220 В, а «галогенка» рассчитана всего на 12. Правда существуют  лампочки и на 220, но их срок службы обычно короче.

Кроме того, стоит обратить внимание на степень защиты прибора.  От нее зависит, в каких местах можно сделать монтаж светильника

Первая цифра маркировки IP – размер частиц, которые могут попасть внутрь прибора, а вторая – степень влагозащиты. Защита от пыли бывает:

  • 1: соответствует 50 мм;
  • 2: соответствует 12 мм;
  • 2: соответствует 2.5 мм;
  • 4: соответствует 1 мм;
  • 5: соответствует частичной защите от пыли;
  • 6: соответствует полной защите от пыли;
  • 0: отсутствие защиты.

Защита от влаги бывает:

  • 1: от вертикальнопадающих капель;
  • 2: от капель, которые падают под углом 15 градусов;
  • 2: от брызг, которые падают под углом до 60 градусов;
  • 4: от любых брызг;
  • 5: от струй;
  • 5: от сильных струй;
  • 7: от короткого погружения;
  • 8: от длительного погружения;
  • 0: отсутствие защиты.

Даже в обычной квартире нужно подбирать разные типы ламп для потолков на кухне или в гостиной в зависимости от IP.

Разметка и подготовительные работы

Точечные светильники очень компактны, поэтому их можно устанавливать на любом расстоянии друг от друга. Если высота потолка составляет 2.4-2.5 метра, то для создания нормального уровня освещения необходимо придерживаться четких правил размещения источников света. Расстояние между рядами не должно быть более одного метра, иначе освещения будет не хватать. Но это касается только тех случаев, когда в интерьере нет других ламп (люстр, бра).

https://youtube.com/watch?v=AqFCVOLHCPU

Для монтажа понадобятся:

  • лампы;
  • провода;
  • клеммники (гильзы);
  • изолента;
  • пластмассовые стяжки для крепления проводки к каркасу;
  • выключатели.

Мощность ламп не должна превышать 40 Вт. Это поможет избежать чрезмерного нагрева и пожара. Провод выбирают сечением не менее 0.75 (лучше 1.5) и изоляцию из поливинилхлоридного пластиката. Например, для освещения потолка из гипсокартона подойдет двухжильный кабель марки ВВГ (медная жила, пвх изоляция, пвх оболочка) с сечением каждой жилы 1.5 мм. Если общая проводка в доме из алюминия, то лучше и в квартире использовать провода с такими же жилами. Соединение «медь+алюминий» очень небезопасно и может со временем привести к возгоранию.

В качестве соединителей подойдут клеммники, но их состояние нужно периодически проверять. В этом плане гильзы из луженой меди гораздо удобнее и безопаснее, но и стоят дороже

Важно: все места соединения необходимо заизолировать!

Гильзы и клемнки для проводки

Разметку под будущие светильники для потолка нужно производить еще до установки гипсокартона. Для этого стоит учесть количество уровней предполагаемой конструкции, расстояние до стен и место крепления будущего каркаса. Дело в том, что профиль и лампа не должны совпадать.

После того, как основание подвесного потолка установлено, можно переходить к распределению проводов. Кабель или провод крепится к элементам конструкции, а на месте будущего светильника формируется петля до 15 см длиной. Крепить провод следует не очень плотно, применяя специальные стяжки. Только после завершения монтажа электрики можно начинать обшивку листами гипсокартона и ее финишную отделку.

Виды светильников для подвесных потолков из гипсокартона

  • Точечные. Наиболее распространенный тип. Рынок предлагает много моделей, отличающихся конструктивной схемой, типом напряжения и видом ламп. Чаще всего используются для зонирования помещения.
  • Светодиодные. Потребляют мало энергопитания, долговечны. В основном применяются для создания акцента на некоторых элементах декора, поскольку как самостоятельный источник освещения они не используются из-за низкой мощности.
  • Оптоволоконные. Пожаробезопасные, отличаются оригинальным внешним видом. Используются для воплощения различных дизайнерских идей. Обойдутся недешево, но прослужат сравнительно долго.
  • Встраиваемые. Они могут быть оснащены специальным поворотным механизмом. Если же его нет, то радиус освещения обычно составляет 30 градусов. Выделяют модели открытые и закрытые. У последних, как правило, выше класс защиты от пыли и влаги.
  • Подвесные. Небольшие плафоны, которые монтируются на заранее подготовленный закладной профиль.

Где можно размещать точечные светильники

Стандартные точечные светильники для установки под гипсокартон выпускаются с креплениями специального пружинного типа. Крепление заводится в отверстие в гипсокартонном потолке, там оно распрямляется и крепко фиксирует светильник вровень с поверхностью потолка.

С видимой стороны лампа-светильник декорирована накладкой, скрывающей зазор между лампой и краем отверстия в гипсокартоне. Дизайн накладки выбирается, исходя из стилистического решения комнаты. В некоторых случаях имеет смысл к одной модели светильника подобрать несколько разных накладок, например, чтобы подчеркнуть зонирование пространства.

Крепящийся вровень с подвесным потолком точечный светильник имеет небольшие размеры, потому для полноценного освещения комнаты устанавливают несколько таких встраиваемых ламп, распределяя их по площади потолка в соответствии с придуманным сценарием освещения комнаты.

Сектор освещения для большинства моделей точечных светильников не превышает 30 градусов, поэтому, как правило, размещают такие лампы на потолке рядами. Дизайнеры рекомендуют соблюдать следующие оптимальные расстояния при размещении ламп:

  • между светильниками в одном ряду – не более 1,5 м;
  • между рядами встроенных точечных светильников – не более 1 м;
  • от светильника до стены – не более 0,6 м.

Дополнительно точечные споты часто устанавливают на предметах мебели и других деталях интерьера. Хорошо вписываются в дизайн комнаты карниз с подсветкой, лампы на козырьке шкафа, точечное освещение над рабочим столом.

Что необходимо для установки

Из материала понадобятся следующие элементы:

  1. точечные светильники;
  2. лампы;
  3. провод питающий;
  4. клемники или гильзы для соединения проводов;
  5. изоляционная термоусадка, изолента;
  6. выключатель.

устройство стандартного потолочного спота

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику. Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару

Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ. Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией.

Для соединения проводов и подключения к ним светильников можно использовать специальные клемники, которые продаются в любом хозяйственном магазине. Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клемники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

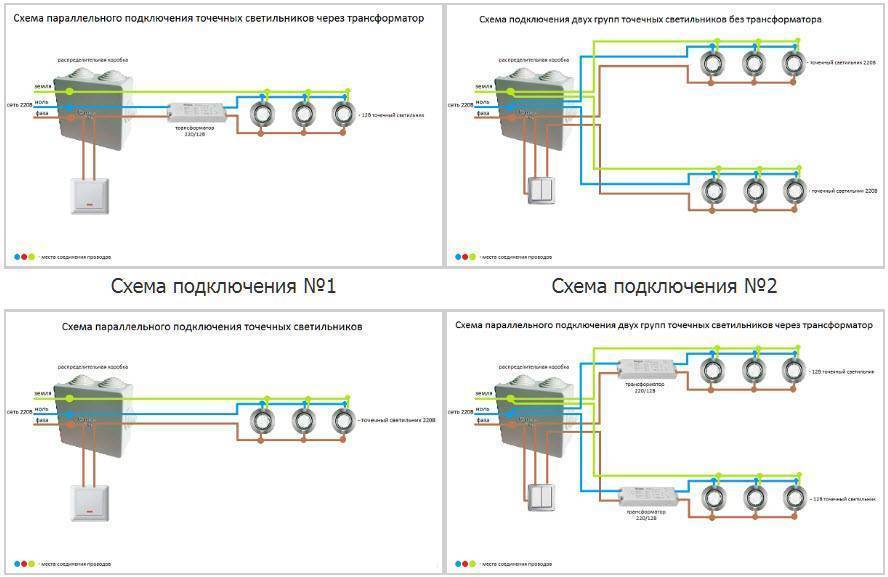

Самые популярные схемы расположения

Точечные светильники, как мы уже говорили, устанавливаются не обособленно, а группами. Именно благодаря этому с их помощью можно создавать весьма привлекательные дизайны.

Выбирая схему расположения осветительных приборов необходимо соблюдать расстояние между ними. Оптимальным вариантом величины промежутка между приборами считается один метр.

Схемы, по которым может осуществляться монтаж потолочных точечных светильников:

  1. Параллельная схема в два ряда – один из самых популярных вариантов. В этом случае ряды светильников выстраиваются на расстоянии 0,7 метра вдоль параллельных друг другу стен.
  2. Схема в четыре ряда вдоль стен – тоже используется часто. В этом случае ряды светильников размещаются вдоль всех четырех стен, на расстоянии 0,7 метров от них.
  3. Можно сделать полукруглую схему расположения светильников. Для этого в выбранных вами местах устанавливаются светильники в виде круга или полукруга. Обычно эта схема применяется для многоярусных гипсокартонных конструкций.
  4. Линейное расположение светильников используется в основном для подчеркивания какой-либо зоны. Например, осветительные приборы можно расположить линией над рабочей зоной на кухне или над изголовьем кровати.

Существует еще не мало схем, по которым можно произвести монтаж освещения. Мы описали лишь самые популярные из них.

Установка точечных светильников в подвесной потолок из гипсокартона

Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.

1. Выбор места установки.

Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.

2. Монтаж отверстия в гипсокартоне.

Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.

Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.

Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.

3. Установка точечного светильника в подготовленном отверстии

Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.

При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.

4. Подготавливаем питающие провода

Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.

После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.

Для работы точечным светильникам Ecola требуется только два провода фаза и ноль. Поэтому подготавливаем именно эти две жилы:

Белый – фазный провод

Заземление при этом не используется.

5. Подключение точечного светильника Ecola Gx53

В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока. Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.

У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.

Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.

Подключение проводов необходимо выполнять в следующем порядке:

Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника .

Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника .

Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.

Очень часто, точечные светильники подключаются последовательно. то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)

6. Установка ламп с цоколем GX53

Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто – два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.

На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.

Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд

При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется

Вступай в нашу группу вконтакте!

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Правильный выбор сечения проводника кабеля

Определение максимального тока

Из суммарной мощности (Р) легко получить значение для общего тока:I = Р/220 или более точно из формулы

для однофазной цепи:P = U * I * cos(φ);

для трехфазной цепи:P = √3 * U * I * cos(φ), где:

U= 220 или 380 В;

Коэффициент запаса или коэффициент мощности: cos(φ) = 1 принимается значение для бытовых приборов. Но рекомендованное точное значение для расчета линий подачи тока к мощным электрическим приборам cos(φ) = 1,3.

Установка светильников

Монтаж приборов освещения имеет свои нюансы и правила

При выполнении работ требуется соблюдать аккуратность и осторожность, чтобы исключить ошибки

Точечные

Подключение такого варианта не отличается сложностью, но предполагает соблюдение определенной последовательности действий.

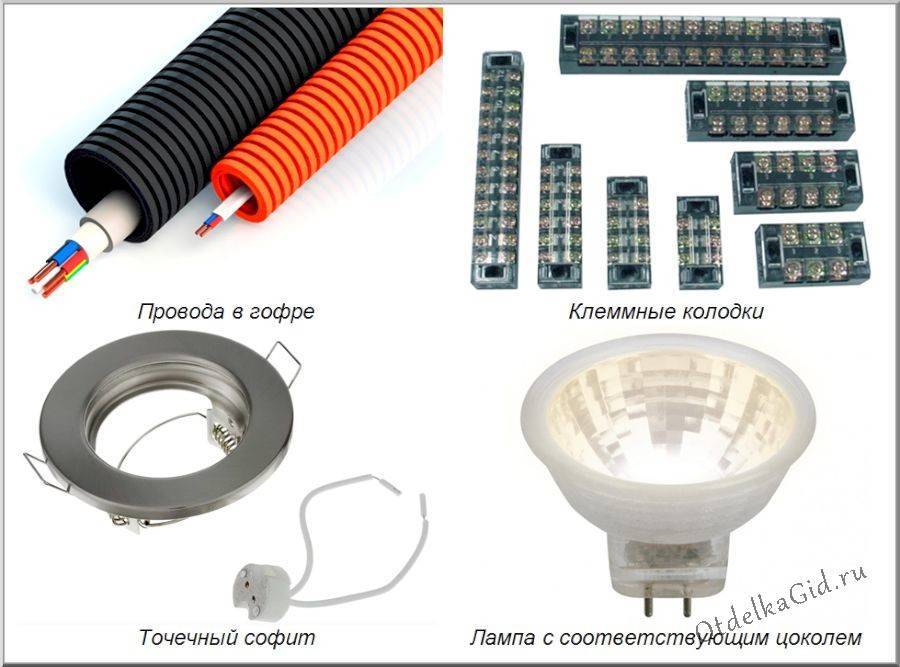

Подбор комплектующих

Все необходимое подготавливается заранее:

  • Электрические провода. Трехжильные медные с сечением 1,5 мм2.
  • Клеммная колодка. Используется для соединения.
  • Патрон и корпус с пружинами, внутри которого находится стопорное кольцо. Потолочные светильники, встроенные в гипсокартонную конструкцию, могут иметь цельную или разборную структуру.
  • Лампа. Чаще всего не входит в основную комплектацию, поэтому приобретается отдельно.

На этапе подготовке провода следует затянуть в пластиковую или металлическую гофру, для этого внутри гофры есть специальная металлическая нить

Работы осуществляются с использованием дрели, коронок по дереву, строительного ножа и изоленты.

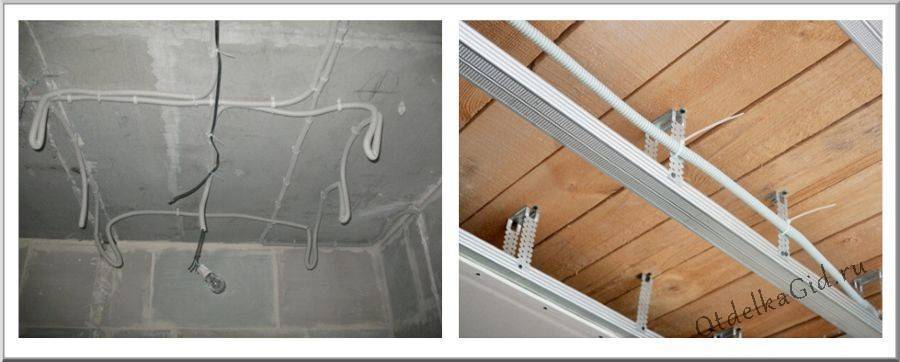

Прокладка проводов

Чтобы правильно установить в гипсокартонный потолок светильники, предварительно нужно разместить электрический кабель. Чаще всего разводка выполняется от распределительной коробки через выключатель.

Провести провода несложно. Для этого их предварительно помещают в специальную защитную гофру. Распределение происходит согласно составленной схеме по участкам, где предполагается врезать светильники. Кабель можно прикрепить к стене при помощи зажимов и подвязать к деталям каркаса.

Проводку можно крепить как до монтажа металлокаркаса, так и после, главное, чтобы отводы на светильники были заранее приготовлены и имели достаточную для подключения длину

При разводке от коробки и последующих работах подача электричества на эту цепь должна быть отключена. Чтобы обеспечить функционирование остальных домашних приборов, заранее предусматривается отдельный автомат для этого помещения. Также при необходимости в цепь встраивается понижающий трансформатор.

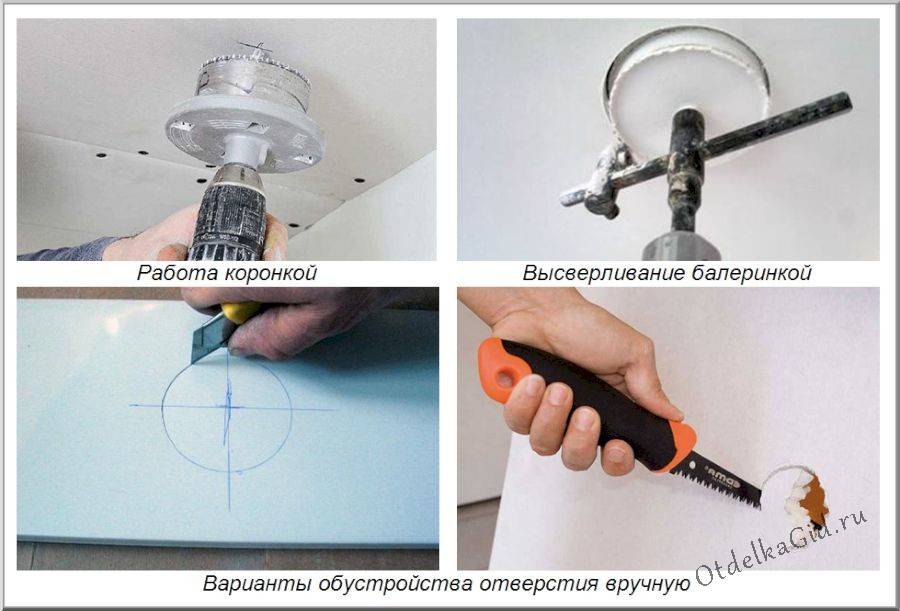

Создание отверстий в ГКЛ

Независимо от типа освещения, чтобы правильно закрепить на потолок светильник, потребуется вырезать участок в гипсокартоне. Монтаж встраиваемой модели самый трудоемкий. Сделать посадочное место можно двумя способами:

  • Высверливание. Размер коронки должен соотноситься с диаметром внутренней части светильника. Размечаются точки монтажа и дрелью на небольших оборотах создаются отверстия. Этот метод позволяет быстро и качественно встраивать любые модели.
  • Вырезание. Более сложный способ, который требует аккуратности. Нужный контур отмечается на поверхности и вырезается строительным ножом. Отверстие должно быть немного меньше, чтобы исключить проблемы в случае неверных расчетов. Остальное выравнивается напильником.

Для вырезки круглого отверстия обычно используют коронку по дереву или балеринку, они дают гарантировано качественный результат

При использовании любого метода необходимо исключить сильное давление на ГКЛ.

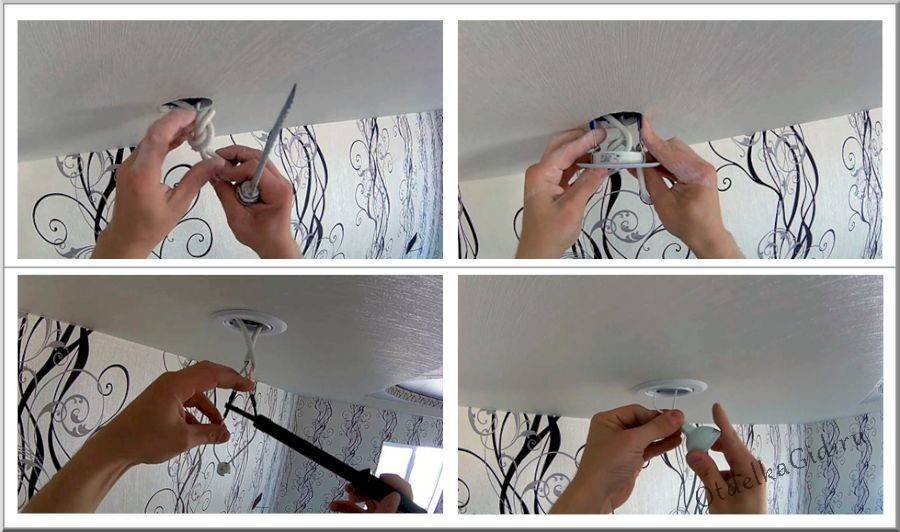

Монтаж и подключение светильников

Технология установки:

Из отверстия нужно вытащить кабель. Учитывается, что все концы должные быть подготовлены заранее.
К основным проводам подсоединяется патрон. Для этого используется колодка или выполняется классическая скрутка и изоляция.
Крепится корпус

Вставлять его нужно осторожно: пружины отгибаются вверх, деталь заводится в отверстие.
Подсоединяется лампа и фиксируется стопорным кольцом.

Некоторые разновидности предполагают предварительное вкручивание осветительного изделия с последующим подключением и встраиванием.

При подключении светильника провода либо пропаиваются, либо соединяются через клемник, при этом алюминиевые и медные провода соединяются только через клемник

Установка спотов и других похожих моделей, которые нуждаются в посадочной площадке или планке, осуществляется несколько иначе. В отличие от предыдущего варианта, отверстие вырезается только для вывода кабеля, а не для того, чтобы повесить элемент. На отмеченном участке фиксируется монтажная рейка, которая требует заранее предусмотренных закладных, если работы проводятся на каркасной системе. Схема подключения не отличается от предыдущей.

Как правильно выбрать

Большое количество
фирм-производителей и типовое разнообразие позволяет потребителю использовать
самые различные модели светодиодных светильников для освещения квартиры. Однако,
чтобы точно подобрать их под конкретные условия применения, необходимо учесть
как их плюсы, так и минусы, так и их
особенности:

  1. Чем мощнее лед-элемент, тем сильнее он нагревается. Для скрытой установки (в подвесной потолок, например) лучше не применять сильные светодиоды, так как они перегреются и испортятся.
  2. При установке во влажное помещение (на кухню, в ванную) необходимо подбирать влагозащищенные модели – со степенью защиты от IP65.
  3. Лед-элементы боятся перенапряжения в сети, поэтому нужно использовать исключительно надежные блоки питания.
  4. Большую роль при выборе led-элементов имеет спектр температуры их цветового излучения. Предпочтение лучше отдавать экземплярам со светом, близким по характеристикам к естественному солнечному освещению.

Также при выборе
светодиодного освещения для квартиры следует заострить внимание на существующих
типах ламп и параметрах, влияющих на их срок службы. Рассмотрим их более
детально

Типы ламп

Большинство современных
лед-источников света разделяется на следующие основные категории:

  1. По виду
    светоисточника делятся на SMD (долговечные) и COB (мощные и сверхмощные).
  2. По месту
    назначения – для внутреннего или наружного применения, для предприятий
    промышленного сектора, прожекторы, для садов.
  3. По типу цоколя Е
    винтовые и G штырьковые – классический Е27, уменьшенный Е14, G5.3 – для
    главного освещения, G4, G9, G10 – для подсветки.
  4. Лампы
    различаются – по форме колбы (сферическая, овальная, свечеобразная), по наличию
    или отсутствию охладительного радиатора, по светотехническим характеристикам
    (яркость, мощность, температура цвета).

Срок службы

Производители всегда
указывают на изделиях усредненное значение срока службы. Как правило, это
несколько десятков тысяч часов. На деле долговечность светодиодного освещения
определяется множеством сопутствующих факторов:

  1. Конструктивными особенностями и качеством материалов, из которых изготовлены компоненты.
  2. Чем ниже светоотдача, тем меньше пройдет времени до выхода из строя.
  3. Чем чаще лэд-кристалл подвергается перепадам напряжения, тем меньше он служит.
  4. Производители указывают максимально возможный срок службы при благоприятных условиях эксплуатации.
  5. Указываемый в гарантии период безаварийной работы за один год принимается равным 9 тыс. часов.

Дорогие светодиоды
надежных производителей могут работать до 5 лет или, что равнозначно, 100 тыс.
часам непрерывного свечения.

С чего начнём

Процесс встраивания освещения можно разделить на несколько этапов:

  1. Планировка.
  2. Схема разводки проводов.
  3. Проделывание отверстий для осветителей.
  4. Непосредственное подключение к сети.
  5. Проверка и фиксация.

Разбивка на отдельные этапы нужна потому, что некоторые работы нужно делать ещё до монтажа гипсокартонного потолка, а другие виды работ уже после покраски. Нужно уже для себя знать до обшивки гипсокартоном, где должны стоять точечные светильники.

Особенно это актуально, если потолок с двумя или больше уровнями

Важно помнить, что интервал между лампочками должен быть около метра друг от друга, от стен приблизительно 60 см. Нужно так рассчитать размещение потолочных лампочек, чтоб отверстия под них не пришлось делать на самом каркасе для потолка

Если так не сделать, то мы не сможем закрепить потолочный софит при помощи защёлки. Учитывайте также расположение люстр, бра и разных субъектов декорации. Можно также вывести на отдельные выключатели.

Шаг 1

Размещение проводов под осветители для гипсокартонных потолков лучше делать при монтаже самого каркаса. Их нужно раскидать и прикрепить так, чтобы они были уже наготове. Все это делается для упрощения встраивания точечных лампочек, когда уже гипсокартон прикручен к каркасу.

Чтобы можно было без особых усилий достать необходимый провод и прикрепить к нему точечный светильник, закреплять провода лучше при помощи пластиковых стяжек, но не слишком сильно, чтоб можно было подтянуть необходимый провод, если нужно будет немного длиннее.

Сделав все эти действия, можно приступать к обшивке гипсокартоном. И после этого уже можно будет заниматься встраиванием лампочек в отверстия.

Шаг 2

Делаем потолочные отверстия в гипсокартоне для лампочек. Как ранее вспоминалось, мы уже спроектировали размещение лампочек и знаем, где они будут находиться.

Важно также учесть тот факт, где проходят швы стыковки гипсокартона. Это нужно для того, чтобы не делать отверстия на швах

Так как это будет тяжело сделать, мы попадём в потолочный каркас.

Такое отверстие нужно перенести в удобное место, но при этом не забывать про красоту размещения точечных светильников. Сверлим отверстия при помощи специального инструмента по дереву – коронка, им ещё делают отверстия для встраивания розеток в стены.

Такой способ позволяет сделать очень ровные отверстия в потолке и при этом не испортить гипсокартонное покрытие. Коронки есть разных диаметров, поэтому просверлить нужное отверстие не составит труда. Нужно знать, что само отверстие должно быть меньше на 3 – 4 мм диаметра лицевой части встраиваемого нами потолочного светильника и больше, чем размер внутренней.

Можно сделать стандартный размер 60 или 70 мм. Не забывайте, что сделав потолочное отверстие в гипсокартоне, вы уже не сможете ничем его закрыть. Так что подходите к этому очень внимательно.

Шаг 3

Начинаем встраивать в гипсокартон и подключать наши потолочные светильники. Достаём уже заранее приготовленные провода. Не забывайте, что подключать лампочки можно только тогда, когда отключено электричество. Выходящие петли с потолочного покрытия оголяются от изоляции.

При подключении каждой лампочки нужно задействовать всего два маленьких провода, длина которых около 10 – 14 см. Оголяя каждый проводок на 10 – 15 мм с обеих сторон, проводок с коротким концом прижимается к нужной клемме в светильнике, а вторая часть провода обматывается с кабелем питания.

Делая эту работу, не забывайте придерживаться маркировок на светильнике: N – нуль, L – фаза, PE – заземление. Как только мы закончили с проводами, можно встраивать нашу лампу в отверстие в потолке. В процессе крепления у множества встраиваемых спотов есть специальные зажимы, две маленькие скобы по бокам.

Чтоб правильно установить светильник, скобы нужно немножко отогнуть, приложив силы, и в таком положении встраивать в отверстие в гипсокартоне. Смотрите внимательно, чтоб проводки попали в эти скобки и не были пережаты. Иначе придётся все делать сначала, все снимать и встраивать заново.

А так как зацепки очень плотно прижимаются к потолку, то это сделать будет тяжело, кроме того, можно будет повредить покрытие. Будьте предельно внимательны, встраивая потолочный светильник.

Итак, мы уже все сделали и встроили во все отверстия лампы. Теперь можно смело подключать электропитание, но ещё на всякий случай лучше проверить, не торчит ли на потолке проводок от наших светильников, чтоб не было замыкания, хорошо ли прикручены выключатели и другие мелочи.

Работы закончены и светильники уже в потолке. Наслаждайтесь красотой и ярким светом.

Проектирование освещения с гипсовыми потолками

Установка светильников начинается еще во время монтажа каркаса для гипсокартона. Она включает следующие действия:

  1. Над системой из каркаса прокладывают электропроводку. Она необходима на месте планируемого расположения каждого осветительного прибора.
  2. Отверстия проделывают в гипсокартонных листах, чтобы можно было вывести встраиваемый светильник.

Таблица. Сравнительная характеристика различных видов ламп

Заранее необходимо спланировать тип освещения, которое может быть общим, декоративным и точечным. Подберите подходящие точечные светильники. Также необходимо спланировать проводку и качественное освещение.

Схемы подключения

В чем основные особенности гипсокартонного потолка с подсветкой

Отделка потолков является завершающим этапом внутренних отделочных работ. Именно на этом этапе можно полностью реализовать свои технологические задумки и фантазию.  Гипсокартонные потолки в один или в несколько уровней с подсветкой, помогут вам не только качественно улучшить интерьер помещения, но и поднять собственный профессиональный уровень. Почему потолок с подсветкой вызывает такой интерес у потребителей? Ответ лежит на поверхности. За счет сочетания конфигурации потолочной поверхности и новых световых технологий стало возможным получить совершенно поразительный зрительный эффект. Аккуратно сделанный потолок, подсвечиваемый в определенных местах, совершенно преображает все внутреннее пространство. Кардинально меняется визуальное восприятие внутреннего пространства.

Идея использовать подсветку в квартирном дизайне не нова. Раньше ставка в этом плане делалась на использование люстр, бра и других светильников, расположенных на открытых участках. Сегодня акцент в потолочном дизайне смещается на использование для потолочного дизайна скрытых или открытых источниках освещения, встраиваемых непосредственно в потолочную поверхность.

На заметку: встраиваемые светильники используются только в тех подвесных системах, где конструкция имеет каркасную основу, при сооружении которой необходимо учитывать размеры корпуса светильник и их количество.

Однако не каждый может себе позволить такой вариант, когда основную нагрузку в плане освещения берут на себя встраиваемые осветительные приборы. Все дело в том, что подвесные потолочные системы съедают драгоценную высоту помещений, которая во многих квартирах итак ограниченна жесткими рамками. Даже при сооружении потолков в один ярус потребуется опускать всю конструкцию на 15 см. Учитывается толщина гипсокартонного листа и высота корпуса встраиваемого светильника, которая составляет, минимум 10 см.

Можно использовать для этого второй уровень, который будет выполнен в виде ступеней или одного центрального элемента в центральной части потолочной поверхности. Это при условии, что площадь комнаты достаточно большая. В небольших помещениях, особенно в коридорах, в прихожих и в спальнях с этой задачей прекрасно справляется подвесной потолок, оборудованный подсветкой. Эта технология одновременно решает две задачи:

  • сохранение высоты потолков в помещении;
  • добавляет оформлению потолочной части большей эстетики.

Как это сделать, и какие типы потолков с подсветкой применимы на практике, разберемся подробнее.

Определяемся с местом монтажа

Абсолютно любой вид строительных работ должен начинаться с тщательного планирования на бумаге или другим доступным способом. Многие заказчики предпочитают экономить на статье расходов, поэтому уже после выполнения части работ видны дефекты и недоработки.

Если речь идет об установке точечных светильников, то существует перечень привычных мест, где они чаще устанавливаются:

  • Над спальным местом;
  • Над рабочей зоной;
  • В зоне отдыха и месте для чтения;
  • На кухне или комнате над столами.

Установка люстры отличается от монтажа точечных светильников – делают абсолютно другие вещи, которые со стороны кажутся похожими. Для точечного светильника проводка может быть выведена непосредственно от распределительного щитка в доме или квартире. Можно также запитать данный вид освещения от розетки.

Какие бывают точечные светильники

При планировании сценария встроенного освещения необходимо выбрать конкретную модель светильника для гипсокартона. Это решение зависит от многих факторов, например расстояния до потолка над гипсокартонном. Поэтому прежде чем выбирать, нужно узнать об особенностях наиболее распространенных встраиваемых точечных светильников.

Точечные споты по конструкции бывают:

  1. Неповоротные. Отличаются максимально простой конструкцией. Световой поток направлен всегда вниз, и перенаправить его вы не сможете.
  2. Поворотные. Эти светильники более сложной конструкции, и их установка в гипсокартон соответственно более трудоемка. Зато при необходимости вы можете повернуть световой поток в любую сторону, изменив тем самым сценарий освещения или даже сфокусировав свет от нескольких спотов в одном месте.

В качестве источника света в точечных спотах используются:

  • обычные лампы накаливания;
  • люминесцентные лампы;
  • галогенные лампы;
  • светодиодные лампы.

От типа источника света зависит не только энергопотребление, но и параметры монтируемой в потолок конструкции. Самые большие габариты имеют модели с лампами накаливания – их высота около 12 см. Установить их получится, только если над гипсокартоном имеются свободные 12 см до капитального потолка. К тому же эти лампы имеют самую низкую энергоэффективность. Поэтому они самые дешевые.

Зато споты с компактной люминесцентной или светодиодной лампой можно скрыто устанавливать в подвесной потолок высотой всего 6 см. Так, часто пускают скрытую подсветку по периметру комнаты, убрав светильники в небольшой короб. Однако для работы светодиодов и галогенных ламп дополнительно понадобятся трансформаторы и драйверы тока.

Для грамотного монтажа точечных источников света в гипсокартонный потолок важно соблюдать все рекомендации, уделяя особенное внимание соответствию всех электрических параметров и тщательности прокладывания проводки. Так как от этого зависит надежность осветительной системы помещения

Определившись со сценарием освещения комнаты и типом источника света, необходимо нарисовать схему разводки токоведущих жил и определить длину требуемого электрического кабеля.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
