Установка двери в гипсокартонную перегородку своими руками: Обзор

Подготовительные работы

Как и везде, работы по установке перегородки из гипсокартона своими руками начинаются с подготовки, которая заключается в следующем:

  1. Сначала определяются с местом будущей стенки;
  2. Будущее месторасположение должно быть чистым и сухим;
  3. Разметка делается с помощью шнура и отвеса. На полу и потолке прочерчиваются направляющие для крепления.

Особенностями осуществления разметки является то, что на полу профиль не должен укладываться во всю длину. Делается это от стены до места, где будет расположен дверной проем.

Если дверь планируется располагать где-то в центре, то профиль укладывается из двух отрезков, если рядом со стеной, то, соответственно, хватит одного отрезка.

Расстояние, оставленное для дверного проема, должно быть на 1-2 см больше размера самой двери. Это необходимо для установления дверной коробки. Пример можно посмотреть на фото.

При разметке учитывается толщина двери, а также толщина планируемой стенки. Перегородку обшивают гипсокартоном в один или два слоя.

К общей толщине конструкции прибавляется 2,5 см, если обшивается в один слой, и примерно 5 см, если это делается в два слоя.

Монтаж стены осуществляется следующими инструментами:

  • уровень;
  • линейка;
  • рулетка;
  • шнур, отвес либо лазерный уровень;
  • уголок;
  • карандаш;
  • дрель и саморезы;
  • шпатель;
  • инструмент для резки металла (нож, ножницы);
  • кельма;
  • емкости для клея и штукатурки.

Виды конструкций из гипсокартона

Чаще можно встретить несколько вариантов дверей. Они напрямую зависят от вида закрывающей фурнитуры:

  • Распашные. Для таких конструкций используются обычные петли. Приобрести их можно в любом магазине по продаже дверей и стройматериалов. Механизм открывания/закрывания может быть в одну сторону или две. Все зависит от выбранной фурнитуры.
  • Раздвижные (купе). Для такого вида используются специальные направляющие (полозья) с комплектом фурнитуры.

Следует отметить, что двери из гипсокартона можно выполнить одностворчатые и двустворчатые. Для встроенных шкафов в зависимости от длины и числа секций определяется количество полотен.

Гипсокартон в конструкции

Установка дверей из гипсокартона в перегородках или гардеробных позволит выполнить работы быстро и недорого.

Как сделать перегородку

Для начала нужно подготовить план-проект. Это чертеж, на котором указываются все размеры и формы будущей ширмы. Многие мастера также утверждают, что после установки такого перестенка нужно будет изменять план квартиры или дома и вносить в него добавочную стену. Это не так, потому что гипсокартон не может являться постоянной стеной, даже если своей высотой он доходит до потолка.

Фото — конструкция перегородки из гипсокартона

Перед началом работы должна быть готова смета, чтобы можно было рассчитать расценки на материал, его расход и прочие показатели. Желательно подготовить план работ. Схема установки может изменяться в зависимости от основной конструкции перестенка.

Фото — чертеж конструкции

Рассмотрим, как сделать перегородку из гипсокартона своими руками арочного типа без двери:

  1. По периметру будущей конструкции устанавливается несущий профиль для гипсового картона. Для его монтажа нужно расчертить стену и потолок. После по размеченным линиям при помощи дюбелей и монтируется каркас. В отдельных случаях разрешается работа на деревянном материале;
  2. Шаг стоек или основных профилей зависит от размера и типа дверных перегородок. Например, если планируется установка дверей, то нужно стойки монтировать на равном расстоянии друг от друга по всей площади каркаса. Но на промежутке, отведенном под дверь нужно увеличить этот показатель;

Фото — каркас для перестенка с дверью Любой перестенок требует укрепления специальными “клопами”. Это приспособления, напоминающие перемычки для монтажа профилей на стены. Установка “клопов производится в сторону, которая зависит от расположения направляющих профилей. Если UD лежит на полу, то нужно крепежи разворачивать к полу, если на потолке, то соответственно, к потолку;

Фото — шаг меду стойками После этого начинается монтаж листов гипсокартона. Согласно СНиП нужно отступить, нельзя делать крестообразные крепления, иначе конструкция станет слабой и может не выдержать давления

Очень важно от пола при установке отступать один сантиметр, а от потолка половину;

Фото — вариант монтажа каркаса

Покрытие устанавливается в два слоя – с одной стороны и с другой. При этом, если Вы одну сторону монтируете слева направо, то вторую нужно крепить справа налево;
Между перегородками из гипсокартона обязательно должна быть звукоизоляция, ее устройство возможно из минеральной ваты или любого другого аналога;

Фото — утепление стены

За обшивкой каркаса следует финишная отделка покрытия. Для этого по швам листов наносится клей, на который устанавливается специальная армирующая лента. Далее, шпаклюете поверхность при помощи универсальной шпаклевки, покрываете краской или обоями.

Расход гипсокартона и других строительных материалов можно просчитать при помощи специального калькулятора. Стоит отметить, что такую систему можно установить на металлическом каркасе или деревянном, но древесину перед монтажом необходимо покрыть антисептиками.

Фото — перегородка в интерьере гостиной

Стоимость самодельного перестенка обойдется только в расходные материалы. При этом можно также воспользоваться услугами строительных компаний, которые за короткий срок реализуют в жилище любую Вашу прихоть.

Инструкция, как сделать каркас для перегородки, которая будет установлена без двери, и произвести монтаж листов:

  1. Красивые декоративные перегородки из гипсокартона можно собрать в любой части комнаты. Нужно отметить место монтажа металлических направляющих или бруса. По расчерченным линиям устанавливаете профильные направляющие;
  2. Шаг стоек здесь выбираете около 20 сантиметров независимо от высоты перестенка. Если Вы хотите сделать фигурные перегородки, с нишами из гипсокартона, то помимо шага нужно просчитать еще и потребную их ширину;
  3. Каждая стойка дополнительно укрепляется подвесами. Их устанавливаете по такому же принципу, как и описано выше;

Фото — принцип установки широкого каркаса

После при потребности между металлическими профилями монтируется шумоизоляция для гипсокартона, для этого конструкция дополняется минеральной ватой (для арки это необязательно);
Осталось обшить каркас листами и провести отделочные работы. Покрытие с обеих сторон устанавливается с разным направлением. Среднее количество саморезов на лист – 6 штук. При этом если каркас двухслойный, то расчет увеличивается на три-четыре самореза.

Толщина перегородок из гипсокартона, сделанных своими руками, определяется исходя из потребностей хозяев и помещения, где они будут установлены.

Обшивка

Для начала раскраивают полотна. Их нарезка осуществляется с помощью обычного малярного ножа и ровной планки. По прочерченной линии делается рез, по которому полотно сгибают. Далее подрезают картон со второй стороны. Края получаются не очень ровными, но это убирается сначала рубанком или ножом (соскабливаются значительные выступы), а в процессе шпаклевки закрывается малярным уголком.

Полученные полотна прикручивают к металлическому каркасу с помощью саморезов по дереву. Шляпки утапливают в гипсокартон с шагом 25 мм. Для жесткости прикручивают не только по периметру, но и к расположенному внутри профилю. Если планируется дополнительно утеплить или звукоизолировать, то это делается, когда обшивка произведена с одной из сторон. В качестве утеплителя рекомендуется минвата, которая вставляется в каркас, после чего зашивается вторая сторона.

Начало формирования каркаса стены из гипсокартона

Итак, с назначением профилей и выбором инструмента закончено, можно приступать к планированию и размещению будущей стены. Пол и прилегающие стены, на которые будет закрепляться новая стена, должны быть на стадии непосредственно перед финишной отделкой, то есть пол ровный со стяжкой, стены оштукатурены. Для примера рассмотрим формирование стены из профиля UW, CW. На полу делаем разметку размещения будущей стены. Учитываются следующие моменты:

  • Практически нигде не встретишь идеально прямых углов между стенами в комнатах. Особенно это касается старых зданий. Расстояние между ними в разных концах может отличаться на несколько сантиметров. При разметке новой гипсокартонной стены следует учитывать это и привязываться не к одной стене, а к обеим, которые идут параллельно. Расстояния при этом усредняются. Так можно избежать визуальной кривизны полученного помещения.
  • В случае если кроме возведения стены производится обшивка гипсокартоном всех стен, то выводится вначале каркас или, по крайней мере, разметка обшивки так, чтобы создать максимально прямые углы, а после этого только можно приступать к возведению стены.
  • Намечая первую линию расположения стены, учитывается, что по ней равняться будет направляющий профиль, а не результирующая стена. К этой отметке добавится толщина ГКЛ, слой шпаклевки и отделки.

Определившись с первой линией на полу можно переносить ее на потолок и стены. Для этого используется отвес. Если имеется возможность использовать лазерный уровень, то это значительно упростит задачу.

По краям направляющих крепятся опорные стойки из CW-профиля. Также стойки устанавливаются в местах, где будет формироваться дверной или оконный проем, которые необходимы при возведении межкомнатной стены из гипсокартона. Профили лучше всего закрепить сначала на нижней направляющей. Потом продевается в верхнюю направляющую и устанавливается строго вертикально по уровню. Только после этого закрепляется на верхней направляющей. При расположении этих профилей учитывается запас на обшивку полосами гипсокартона поверх профиля. Профиля устанавливаются лицевой стороной внутрь проема. Закрепление стоек к направляющим производится с помощью саморезов блошек.

Структура гипсокартонной перегородки.

Опорные профиля по периметру дверных и оконных проемов необходимо усилить с помощью деревянных брусков, которые вставляются внутрь профиля и закрепляются саморезами. Брусок выбирается соответственно ширине профиля. Если используется профиль AU, то можно обойтись и без брусьев.

Следующим этапом начинается установка по всей длине каркаса вертикально опорных профилей CW. Первый от прилегающей стены профиль устанавливается на расстоянии 550 мм, все последующие строго на расстоянии 600 мм друг от друга, измеряя расстояние от середины каждого профиля. Обязательно проверяется вертикальность установки профилей.

Для того чтобы обозначить верх дверного проема и горизонтальные грани оконных проемов используется все тот же направляющий UW профиль. Отрезается кусок профиля на 30 см больше, чем ширина проема. На лицевой стороне на изгибе боковых загибов профиля ставятся метки на расстоянии 15 см от каждого края. Между метками расстояние равное ширине проема. Боковины профиля подрезаются под углом 45 градусов, начиная со стороны края профиля к поставленной метке и до основания профиля. После этого края профиля отгибаются, и получается П-образная конструкция.

Полученная заготовка надевается отогнутыми краями на стойки по бокам проема и поднимается на необходимую высоту. Закрепляется с помощью саморезов, которыми прикручиваются края профиля к стойкам. Также прикручиваются полученные косые ушки, которые образовались на основной горизонтальной части заготовки. Таким же образом формируется периметр и оконных проемов.

На этом формирование каркаса завершено. Можно переходить к процессу закрепления листов гипсокартона. Размеры листов стандартизированы: 1200х2000 мм, 1200х2500 или 1200х3000 мм. В большинстве случаев потолки в жилых помещениях выше и составляют минимум 2,75 м, так что одного листа по высоте может быть не достаточно. Предстоит добавлять небольшие полосы гипсокартона.

Первый лист, который будет установлен впритык к краю, чаще всего к прилегающей стене необходимо избавить от боковой фаски. Для этого по всей его длине с одной стороны обрезается полоса шириной 50 мм.

Результат работы

Монтаж кассетной двери своими руками

Прежде чем приступить к изготовлению пенала для раздвижной двери, определяют ширину проема. От этого параметра будет зависеть конструкция всей системы. Кассетные купе бывают двух типов:

  • Одностворчатые. Дверные блоки предназначены для стандартных узких проходов в спальню, кухню, санузел.
  • Двустворчатые. Дверные блоки предназначены для широких проходов. Часто такие проемы обустраивают в гостиной или при совмещении комнат. Конструкция состоит из двух отдельных кассет, устанавливаемых по разные стороны прохода. Получаются совмещенные одностворчатые системы, где каждая створка откатывается в противоположную сторону.

При изготовлении пенала для раздвижных дверей своими руками учитывают тип стены. Обычную ненесущую межкомнатную перегородку полностью демонтируют. На ее месте возводят конструкцию с нишей. Раздвижная дверь с перегородкой из гипсокартона образует фальшивую стену, являющуюся кассетой. Возведение нового простенка позволяет сэкономить полезную площадь из-за сохранения первоначальной толщины.

Несущую стену нельзя демонтировать. Каркас пенала придется крепить к поверхности, а сверху обшивать гипсокартоном. Получится двойное утолщение стены и уменьшение пространства, но другого выхода нет.

Устанавливают кассетную дверь купе после обустройства чистового пола. К этому времени должно быть выполнено финишное выравнивание, а также учтена толщина напольного покрытия.

Порядок монтажных работ

  1. Чтобы конструкция межкомнатной двери купе при самостоятельном изготовлении получилась без ошибок, потребуется нарисовать чертеж, а потом перенести его на стену. С помощью разметки определяют, какие участки нужно демонтировать.
  2. При составлении чертежа надо рассчитать габариты пенала раздвижной двери. Замер начинают со створки. Ее ширину умножают на 2, что определяет длину направляющей рельсы. Высоту стоек пенала рассчитывают с учетом толщины перемычки, направляющей, а также зазоров около 5 мм сверху и снизу торца полотна. Пенал делают на 2 см шире створки. Глубина кассеты обычно ограничивается 8 см.
  3. После выполнения расчетов на чертеже указывают размеры всех элементом. Для изготовления фальшстены подготавливают профиль. Если пенал крепится на несущую стену, то понадобится один ряд стоек. При сборе фальшстены вместо удаленного простенка, ставят два ряда опор, образующих нишу. Длина стоек равна расстоянию от пола до потолка, так как в этих местах крепят профили.
  4. Внутри ниши устанавливают верхнюю перемычку, к ней фиксируют направляющую. Аналогичный элемент монтируют к полу. Под рельс желательно подложить резиновую ленту для гашения звука передвигающихся роликов.
  5. Сборка раздвижной системы зависит от ее типа. Ролики могут стоять с обеих сторон створки или только на верхнем торце полотна, а снизу закреплен направляющий нож. После установки роликового механизма и фурнитуры створку навешивают на рельс. Между торцами полотна и направляющим элементом должен получиться зазор 5 мм.

Навешенную дверь пробуют прокатывать на роликах. Движение должно быть плавное, легкое, без грохота и скачков

Важно не забыть об ограничителях, служащих упором откатывающейся створки

После успешного испытания раздвижной конструкции каркас ниши обшивают листами гипсокартона. Дальнейшие действия направляются на декоративную отделку фальшстены и обрамление торцов кассеты, образующих дверную коробку.

Дверная коробка

После установки готовой конструкции в дверной проем по ее бокам должен остаться небольшой зазор примерно на 4-5 мм. Устанавливать получившуюся конструкцию следует четко по вертикали. К перегородке коробку прикручиваем с помощью саморезов.

Для того чтобы шляпки саморезов не выделялись на фоне брусьев можно использовать специальные наклейки (декоративные заглушки). Они имеют такой же цвет, как и брусья (если коробка была приобретена, а не сделана самостоятельно).

Готовая коробка, купленная на рынке или в строительном магазине, крепится таким же образом.

В ходе установки дверной коробки следует помнить, что фальш-стена из гипсокартона – это не несущая стена и ее можно очень легко повредить, уронив на нее тяжелую вещь. Поэтому ведите себя возле перегородки очень аккуратно.

Сборка каркаса и направляющих

Изготовление конструкций всех видов выполняется в 3 этапа.

1 этап

Состоит из разметки проектного положения раздвижных конструкций с помощью лазерного уровня и шнур отбойного устройства на полу, стенах и потолке. Расходные материалы и инструмент:

  1. Для жесткости используется металлический профиль типа UW и CW.
  2. Декоративным элементом служит ГКЛ с нанесенными обоями.
  3. Для теплоизоляции и шумоизоляции перегородки применяется минеральная вата.
  4. Крепежные элементы — саморезы, шайбы, дюбели.
  5. Отделочные материалы — армирующая лента серпянка, гипсовые штукатурные смеси.
  6. Инструменты: строительный уровень, рулетка, шуруповерт, болгарка, нож для гипсокартона, шпатели, мастерок, молоток. Элементы и материалы для перегородки
  7. Комплект металлоконструкций (верхние неподвижные и верхние подвижные направляющие), комплект механизмов с катальными роликами и фиксаторами движения, комплект уплотнительных резинок, шарниры и замки-защелки, дверные ручки.

2 этап

Главной задачей является монтаж направляющих для перемещения перегородок. На плане выполняется разбивка движения створок с потолочным креплением. Определяется необходимый размер и количество створок перегородки. Закрепляется верхняя неподвижная часть направляющих анкерными болтами на одном уровне. На верхнюю неподвижную направляющую наклеивается шумоизолирующая лента. Затем по уровню крепится нижняя подвижная часть направляющих, на регулировочные болты с гайкой. Монтаж направляющих для перемещения перегородки Изготовленные ранее панели перегородок с закрепленными катальными роликами и соединенные петлями между собой подвешиваются на верхнюю подвижную часть направляющих. При наличии нескольких типов механизмов с верхним расположением направляющих и основных роликов, позволяет решать любые технические проблемы. Сохранять напольные покрытия и уменьшить шум при движении дверных полотен.

Конструкция механизмов движения рассчитана на нагрузки от створок или дверей до 120 кг и длина направляющей до 6 м. Используется фурнитура в виде ручек, замков, роликов для шкафов-купе, механизмы для раздвижных дверей, механизмы плавного закрывания дверей, дверные доводчики и т.д. хорошо украсят любую раздвижную перегородку. Пример каркаса перегородки В перегородке устраиваются резиновые уплотнители, замки, защелки и дверные ручки, согласно проекту. Такая задача решается быстро, если требуется одна перегородка в спальне. Сложней выполнить задачу, если требуется выполнить направляющие для нескольких перегородок в одном помещении с одним накопителем панелей.

3 этап

Состоит из сборки металлоконструкций панели перегородки с механизмами катания. Пошаговый процесс:

  • Размечается расположение направляющих UW-профилей и стоечных CW-профилей перегородки относительно верхней подвижной направляющей. Размер перегородки с роликами катания должен быть на 20 мм меньше высоты помещения;
  • На ровной горизонтальной поверхности производится сборка панели перегородки из отрезанных ножницами по металлу профилей. Высота стоек должна быть меньше на 10 мм размеченной;
  • На каждой панели устроить по две горизонтальные перемычки жесткости на равных расстояниях;
  • Закрепить перемычку и стойки шурупами 9 х 3.5 мм;
  • Все угловые соединения профилей выполнить с загибом 10 см профиля на стойку с просечкой; Расстояние между стойками каркаса перегородки
  • Установить промежуточную стойку между верхними перемычками;
  • Установить механизмы катания. Стойки делают из двух профилей. Жесткость панели обеспечивается диагональными профилями, согласно рабочему проекту. Каждая створка каркаса перемещается на каретке по направляющей, поворачивающейся по вертикальной оси. У створок имеется вертикальный ролик. Створки, соединенные петлями, полностью складываются.

Основные виды трансформирующихся перегородок:

  • складывающиеся мягкой и жесткой конструкцией каркасы;
  • откатные цельные и составные.

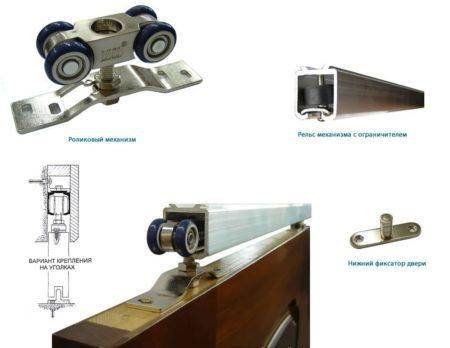

Механизм для раздвижной перегородки Механическая часть трансформации обеспечивается катальными роликами, движущими по направляющим профильным рейкам заводской поставки. Допускается устройство ограничителей перемещений из плоскости.

Если требуется спрятать створки перегородок, то создается в стене из гипсокартона ниша соответствующего размера и толщины. По такому принципу создаются “магазины для размещения в помещении двух или трех рядов перегородок или дверей. Для всех вариантов допускается применение дерева, но при условии не в ущерб прочности.

Как произвести монтаж дверей

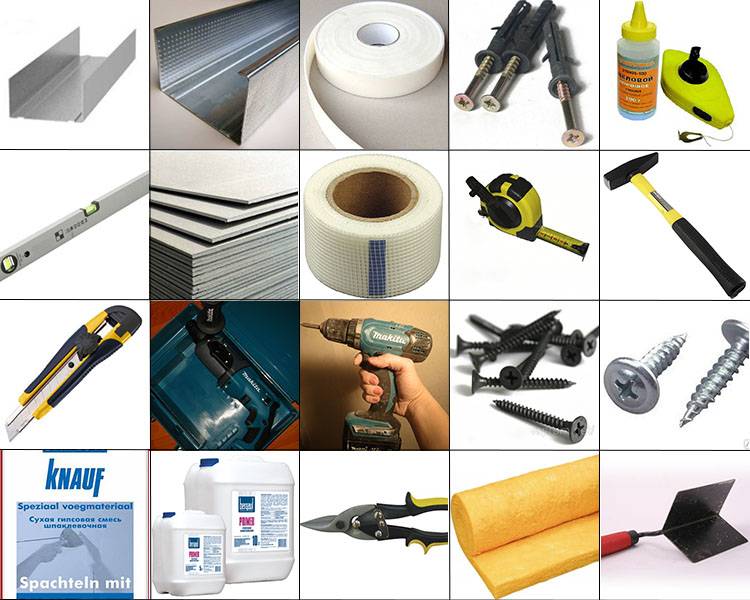

Инструменты для монтажа гипсокартона.

При монтаже дверного полотна в гипсокартонную перегородку необходимо соблюдать последовательность. Для начала собирают коробку. В зависимости от выбранной двери короб может быть как пластиковым, так и деревянным. Дверная коробка должна подходить под готовый проем, с соблюдением зазора между стеной и дверью не более 5 мм. Для этого отмеряют точные размеры боковин коробки, верхней и нижней перекладины и прикручивают при помощи саморезов.

В случае когда устанавливается деревянная дверь в гипсокартонную перегородку, необходимо, чтобы древесина не была влажной.

Монтаж коробки выполняется в собранном виде, и нужно сразу врезать петли.

При установке каркаса двери необходимо соблюдать аккуратность.

Вставив короб, его выравнивают и фиксируют клиньями.

Схема установки каркаса дверного проема: а — изготовление боковины перекладины; б — перекладина с боковинами; в — стойка дверного проема со вставными уголками и перекладиной с боковиной: 1 — ПС-профиль, 2 — ПН-профиль, 3 — перекладина, 4 — шуруп, 5 — вставной уголок для дверного косяка нижний, 6 — вставной уголок для дверного косяка верхний; г — перекладина с боковиной: 1 — стойка, 2 — перекладина, 3 — шуруп; д — каркас дверного проема со вставными уголками и перекладиной с боковинами: 1 — нижняя направляющая, 2 — верхняя направляющая, 3 — стойка дверного косяка, 4 — вставной уголок для дверного косяка нижний, 5 — вставной уголок для дверного косяка верхний, б — перекладина.

Следующим этапом после установки дверного короба его нужно закрепить. Крепление производится при помощи анкеров, которые распираются в профиле и прочно будут держать готовую конструкцию.

Зазоры между стенами и коробкой заделываются монтажной пеной

Но, работая с монтажной пеной, важно помнить, что при высыхании она имеет способность увеличиваться, и излишки ее просто могут перекосить конструкцию. Чтобы не произошло искривление каркаса, перед работой с пеной в коробку устанавливают распорки в нескольких местах

Пока происходит процесс высыхания пены, можно заняться подготовкой дверного полотна, то есть установить петли, замки и ручки. Крепление фурнитуры производится при помощи саморезов и шуруповерта. Для крепления петель на дверное полотно отмечается расстояние сверху и снизу примерно около 20 см, это расстояние должно соответствовать прикрепленным петлям на коробе.

Перед установкой дверного полотна (а это производится через сутки или двое) необходимо убедиться в том, что каркас прочно прикреплен к гипсокартонной перегородке, а также, используя уровень, проверить ровность установки по вертикали и горизонтали. Выступающая пена аккуратно удаляется острым ножом.

После навешивания двери проверяется еще раз ровность конструкции, и, если это необходимо, проводится регулировка. Но на этом работа по монтажу не заканчивается, так как необходимо произвести отделку проема. Для этого приобретаются наличники, по цвету подходящие под дверь, ну а если приобреталась готовая дверь, то они прилагаются в комплекте.

Наличники крепятся гвоздями со сплошной шляпкой, прямо к коробке, с соблюдением шага 20-25 см, но так, чтобы скрыть запененный зазор. Чтобы соединить планки встык, их спиливают под углом.

Установка раздвижных дверей производится аналогичным образом, но с одной разницей, что сначала крепится коробка, а потом направляющие планки для скольжения роликов конструкции.

Завершающие работы

Не забываем про наличники.

Чтобы окончательно завершить процесс, дверь следует облагородить и украсить. Для этих целей используют наличники. Наличники лучше всего подобрать сразу же, причем те, которые идут с дверью в наборе.

Если таких нет, придется подбирать по цвету. Лучше воздержаться от всевозможных рисунков и узоров, если вы не художник и не дизайнер.

Наличники прибивают гвоздями со сплющенной шляпкой к коробу, чтобы закрыть зазор и пену. Нарезают планки так, чтобы они соединялись встык под 45° каждая, в результате получим желаемые 90°. Все просто.

Если цена нарезки в магазине невысока, лучше нарезать планки сразу при покупке. В противном случае вам понадобится направляющий шаблон или точность рук, ведь любое отклонение от заданного угла чревато порчей планки.

Наличники прибиваем молотком по периметру двери с шагом крепления 20–25 см.
