Обзор модификаций погружных насосов Малыш

Второе место в рейтинге вибрационных насосов – ЛИВГИДРОМАШ Малыш БВ 0.12-40-У5 16 М

Очень схож с советским аналогом, который на первом месте в рейтинге. Отличается крайне низкой ценой. За счет этого этот насос может позволить себе абсолютно каждый. Сверхъестественных технических характеристик нет, но при этом насос имеет 100% надежность и ремонтопригодность за счет простого конструкционного исполнения.

Мотор не мощный – всего 240 ваттный, однако может работать в горизонтальном положении, что крайне важно при организации системы полива. Хорошо переносит абразивные примеси и имеет мощную обмотку, которая усиливает надежность насоса.. Пиковая производительность 25 литров в минуту

Наиболее часто его используют для обустройства дач. Для полноценной системы водоснабжения подходит только в том случае, если потребление воды незначительное. Однако для системы полива – именно то, что нужно.

Пиковая производительность 25 литров в минуту. Наиболее часто его используют для обустройства дач. Для полноценной системы водоснабжения подходит только в том случае, если потребление воды незначительное. Однако для системы полива – именно то, что нужно.

Из отрицательных сторон стоит отметить полное отсутствие системы автоматики, защиты и поплавкового выключателя. За уровнем воды необходимо следить самостоятельно. Издает значительное количество шума, поэтому придется дополнительно приобретать звукоизоляцию, иначе будет сильный гул и значительные вибрации.

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

Устройство и принцип действия

Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.

Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.

К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.

Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1−2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.

Предназначение и производительность насоса Малыш

Погружные насосы используются на частных садово-огородных участках, небольших фермерских и подсобных хозяйствах. Положительные отзывы владельцев загородных домов получили насосы Ручеек и Малыш.

Производительность Малыша составляет 432 литра в час на открытых резервуарах.

Благодаря этому сфера его применения значительно шире, нежели у Ручейка: Малыш можно использовать как для забора воды из колодца и скважин, диаметр которых составляет более 800 мм, так и решения хозяйственных задач.

Так, с помощью насоса Малыш можно:

• Организовать систему полива на садовом участке;
• Наполнить бытовые резервуары с водой для удовлетворения санитарно-гигиенических нужд;
• Откачать воду, в случае затопления, из подвальных и других помещений (дренажный насос).

При этом, следует помнить, что использовать скважинный вибронасос базовой комплектации следует только для откачки и перераспределения чистой воды с температурой, не превышающей 35 градусов. В другом случае, различные мелкие частички и загрязнения будут способствовать быстрому износу всех механических элементов устройства. Для откачки грязной воды можно выбрать насос с верхним забором: это уменьшит риск возможных поломок.

Назначение

Характеристики устройства и низкая стоимость делает его популярных у россиян и жителей стран ближнего зарубежья. Популярность обусловлена простотой конструкции, несложной процедурой монтажа, надежностью и долговечностью.

Насосы «Малыш» в состоянии:

1. Поднять воду из неглубокой Абиссинской скважины, если диаметр обсадной трубы 8-11 см.
2. Перекачать жидкость из открытого водоема, который находится на дистанции до 100 метров.
3. Наполнить резервуар, обеспечив участок достаточной воды для орошения сельскохозяйственных культур.
4. Обеспечить жителей частного дома или дачи водой для питья, гигиены, приготовления пищи и прочих бытовых целей.
5. Откачать жидкость из подвалов при затоплении, бассейна за ненадобностью, котлована после ливня и т.д.

Водяные насосы «Малыш» перекачивает заиленную жидкость также эффективно, как и чистую воду. Ограничение по содержанию твердых включений – 0,01% от общего объема водяного раствора.

Характеристики моделей

На рынке присутствует три основные модификации «Малыша», которые в незначительной степени различаются между собой по техническим характеристикам, а также системой забора жидкости (нижняя и верхняя). В связи с этим такие аппараты имеют различную сферу применения.

Классический вариант

В базовой модификации всасывающий патрубок погружного насоса «Малыш» расположен снизу. Благодаря этой особенности аппарат показывает высокую эффективность при выполнении следующих задач:

• подача жидкости из открытых источников (река, озеро и т. д. ), располагающихся на дальних расстояниях;
• откачка воды из затопленных подвалов и цокольных этажей.

Из недостатков насоса «Малыш» с нижним забором воды можно отметить попадание внутрь твёрдых частиц (например, песка), что может привести к поломке насоса. В связи с этим при подъёме жидкости из загрязнённых источников необходимо пользоваться фильтровальными установками.

Аппарат с маркировкой «К» — это тот же базовый вариант, но он имеет встроенную функцию дополнительной термозащиты: при перегреве срабатывает специальное реле, и насос отключается. Наличие такой функции позволяет оставлять работающий насос на длительное время, не волнуясь, что он перегорит.

По маркировке «П» можно определить, что корпус насоса пластмассовый. Если знака нет, значит, он алюминиевый. Второй вариант считается более надёжным, хотя его стоимость ненамного превышает пластиковые модели.

Другие модификации

В двух других моделях «Малыш-3» и «Малыш-М» патрубок расположен вверху резервуара. Такие электронасосы с верхним водозабором чаще всего используются для подъёма жидкости из подземных источников. Кроме того, их можно эксплуатировать в условиях сильнозагрязнённых водоёмов, поскольку в них не попадают донные отложения. Эти модели имеют существенное преимущество перед классическим вариантом: агрегату не страшен перегрев, так как он лучше охлаждается. Питание подаётся от обычной сети. Погружать агрегат необходимо на глубине до трёх метров.

Все модели имеют производительность в 430 л/ч. При этом напор у моделей «Малыш-М» и «Малыш» соответствует 40 м (максимум — 60 м), у варианта «Малыш-3» — 20 м (максимум — 25). Без напора насос может поднять 1500 л.

Мощность и размеры моделей также различаются. Так, вариации с литером «М», а также базовая модель имеют мощность в 240 Вт при весе 3,4 кг и длине корпуса 25,5 см. Мощность агрегата «Малыш-3» составляет всего 185 Вт, его масса — 2 кг, длина — 24 см. В связи с этим прибор чаще всего используется для подъёма воды из колодцев с диаметром от 8 см, а также из небольших скважин.

Ещё одним немаловажным параметром, который следует учитывать при покупке насоса, является класс электрозащиты. Если показатель не указан, значит, устройство имеет 2 класс защиты. Такие аппараты снабжены усиленной изоляцией. В комплекте присутствует двужильный кабель. Модели первого класса дополнительно оснащены трёхжильным шнуром с заземлением.

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита — ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Встроенная автоматическая система защиты помогает насосу справиться с перепадами напряжения

Когда насос разобран, можно приступать к его чистке и ремонту. Помимо засоров, одной из частых причин поломок агрегата может стать отслоение эпоксидного компаунда в результате расширения корпуса при перепадах температур. Осуществить ремонт водяного насоса Малыш своими руками при такой поломке достаточно просто. Для начала следует небольшим молоточком простучать корпус, чтобы определить места отслоения компаунда. Там, где он отошел, звук будет тоньше. Потом нужно извлечь узел с компаундом, и при помощи болгарки нанести на корпус насечки. Такие же насечки в виде сетки нужно нанести на узел.

Затем на узел и на внутреннюю поверхность корпуса наносится герметик, лучше всего подойдет клей для стекла или другой аналогичный состав. Узел с нанесенным герметиком вставляется в корпус, к нему прилагается усилие около 300 кг. После того как герметик застынет, насос нужно собрать в обратном порядке.

В состав ремкомплекта насоса Малыш может входить герметик, но иногда надежнее воспользоваться дополнительными средствами.

Один из важных моментов при сборке насоса – это совпадение отверстий, которые расположены в центральной и верхней части резиновой прокладки устройства. Эти узлы симметричны, поэтому их взаимное расположение можно перепутать. Работоспособность устройства можно легко проверить, опустив его в ведро с водой. Высота струи воды из выходного патрубка без шланга должна составлять примерно 30 см.

Габаритные размеры электронасосов «Малыш»

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Как правильно производить ремонт?

Как мы уже выяснили, необходимость в ремонте зачастую возникает по причине засорения, поэтому агрегат следует периодически разбирать и проводить чистку. Примерная последовательность процедуры приведена ниже.

Шаг первый. Вначале насос извлекается из скважины и на его корпусе делаются отметки, отмечающие взаимное расположение конструктивных элементов. Благодаря этому, дальнейшая сборка по завершению ремонта заметно облегчится.

Шаг второй. После этого ослабьте поочередно каждый винт, соединяющий элементы корпуса друг с другом. Простые винты во время последующей сборки желательно заменить на другие, для шестигранного ключа, либо на болты, имеющие перпендикулярные прорези. Для упрощения процедуры ослабления винтов зажмите корпус тисками в тех местах, где имеются уступы для винтов.

Шаг третий. Когда корпус агрегата уже снят, устанавливается поршневой диск. Данный момент крайне важен, поскольку монтаж должен осуществляться исключительно параллельно седлу.

Разобранный прибор можно чистить и ремонтировать. При последующей сборке нужно следить, чтобы отверстия совпадали. Для проверки работоспособности агрегата можете опустить его в ведро, наполненное водой

Важно, чтобы высота струи, которая выходит из соответствующего патрубка, составляла порядка 30 сантиметров

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

Монтаж насоса

• Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
• Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
• Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
• Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!

Модификации и технические характеристики погружного насоса Малыш

Различают три варианта устройства вибрационного агрегата:

• Базовая модель. Забор воды — нижний. За счет этого возможно попадание частиц песка в рабочую камеру устройства. Эту модификацию насоса используют в чистых колодцах и водоемах. Если в источнике есть примеси, нужно ставить фильтры грубой очистки. Мощность модели – 240 Вт. Качает 25 л/мин. При этом глубина погружения – 3-40 метров. Высота транспортировки жидкости – 60 м.
• Насос с дополнительной маркировкой «К» имеет те же характеристики, что и базовое устройство. Главное отличие — в установленной термозащите. Этот агрегат способен работать без присмотра и без риска сгорания.
• Насос с маркировкой «З» и «М» имеет верхний забор воды. Это особенно актуально для источников с песчаным дном. В результате такого забора жидкости риск попадания песка в колбу помпы снижается в разы. Двигатель в насосе с верхним поступлением воды охлаждается лучше.

Устройство насосов «Малыш»

Схема внутреннего строения насосов этого бренда представлена на рисунке ниже.

Обозначениям соответствуют:

1 – сердечник – силовой и гидроизолирующий механизм насоса, встроенный в корпус эпоксидными смолами;

2 – катушка;

3, 9 – корпусные части, выполненные из металла, стойкого к коррозии;

4 – якорь электромотора;

5 – шток;

6 – амортизатор, у которого в некоторых модификациях появляется дополнительная металлическая окружность;

7 – муфта, разделяющая электросхему и заборную камеру в корпусе;

8 – упор;

10 – обратный клапан – держит давление в трубах и препятствует обратному стеканию накачанного объема;

11 – прорезиненный поршень;

12 – диафрагма.

Водяной насос «Малыш»: основы правильной установки

После того, как схема конструкции достигла завершенного вида, переходим к установке:

• подвешиваем на оголовке скважины перекладины или бокового крюка, который зафиксирует насос. На нем приспосабливаем подвеску из медицинского жгута или шланга, к которой привязываем верх троса;
• надеваем на корпус прибора резиновое кольцо для гашения вибрации;
• первый пуск «Малыша» не нуждается в заполнении водой. Желательно лишь заземлить розетку;
• опускаем насос в резервуар, стараясь не касаться его стенок;
• для моделей с нижним заборным клапаном между дном и корпусом должно быть не менее 1 м. Все остальные модификации менее прихотливые к этому параметру. Однако во избежание повреждений лучше располагать их над дном, а не на его поверхности;
• в случае выполнения дренажных работ или опускания в неглубокий (до 5 м) источник воды насос можно располагать горизонтально после обмотки плотным материалом.

Особенности установки и подключения

Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.

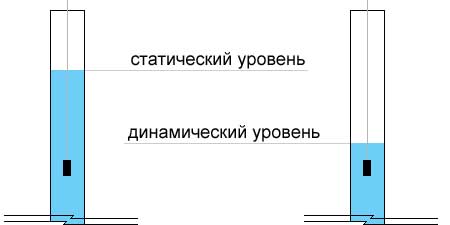

Динамический и статический уровни

Инструкция по установке:

• Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
• Закрепите шланг на патрубке с помощью пластикового хомута;
• Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;

• Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
• Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;

Монтаж насоса в колодец

• Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
• Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
• Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.

Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.

К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.

Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.

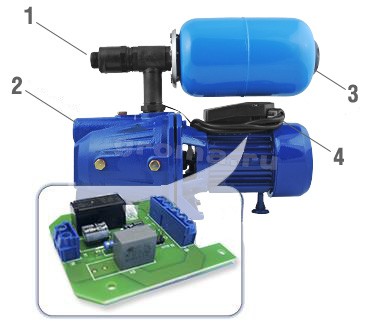

На фото вы видите все, что необходимо для устройства насосной станции

Автоматика для насоса

К числу рекомендуемых автоматических устройств относятся:

• Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
• Поплавковые выключатели, срабатывающие при понижении уровня воды;
• Реле давления и термореле;
• Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
• Пускозащитные устройства;
• Обратные клапаны;
• Гидроаккумуляторы, поддерживающие напор в сети через реле давления.

Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:

Гидроаккумулятор для насоса Малыш – схема подключения

• 1 – узел управления;
• 2 – кабель с вилкой для включения в сеть;
• 3 – кабель с розеткой для подключения насоса;
• 4 – автоматический выключатель;
• 5 – розетка;
• 6 – насос Малыш;
• 7 – питающий кабель;
• 8 – ниппель;
• 9 – обратный клапан;
• 10 – напорный трубопровод;
• 11 – крестовина;
• 12 – переходной ниппель;
• 13 – гибкая подводка;
• 14 – гидроаккумулятор;
• 15 – распределительный трубопровод.

При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.

Гидробак на 5 литров с реле давления

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

• Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
• Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
• Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Вообще, все стабилизаторы подразделяют на три вида:

• Релейные.
• Электромеханические.
• Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

• Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
• Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда насос не затягивает в себя осадки и ил. А как выполняется ремонт подробно рассказывается на видео в этой статье.

https://youtube.com/watch?v=z13bUEX9eQo

Несколько советов

Насосы с нижним забором воды более дешевые, но за их работой нужно постоянно следить, так как они могут засосать отложения со дна, перегреться и сломаться. Вот их обязательно нужно снабжать хорошим фильтром.

Итак:

• Конечно, при выборе насоса лучше отдать свое предпочтение именно модели с термозащитой, которая обережет двигатель от перегреваний.
• Если у приобретенного вами насоса еще не окончился гарантийный срок, то не поленитесь и отвезите его в сервисный центр, так как специалисты, кроме замены изношенных деталей, проведут полную диагностику и дадут гарантию на новые детали.
• Если срок гарантии вышел, то вы вполне в состоянии заменить исхудавшие клапана самостоятельно. Правильно подобранный режим и мощность могут уберечь оборудование от преждевременных поломок и перегревов.

Гидроаккумулятор для насоса Малыш, схема которого представлена на фото, нужен для поддержания стабильного напора в водопроводе.

Также он помогает уменьшить число включений насоса и гасит гидроудары в системе

Если у вас вдруг пропадет электричество, то благодаря этому баку вы все же будете иметь некоторый запас воды в доме. На фото в этой статье вы можете детально увидеть порядок монтажа насоса «Малыш».

Как подключать

Насос должен быть погружен на достаточную глубину, иначе в систему начнет попадать воздух

Насосы «Малыш» нужно устанавливать согласно инструкции, в противном случае значительно снизится срок службы оборудования.

Еще до установки стоит провести некоторые подготовительные работы:

• Просчитайте, насколько глубоко должен находиться насос.
• Приобретите шланг нужной длины и диаметра.

Рассмотрим подробнее:

• От шланга зависит очень многое: и производительность насоса, и нагрузки, и давление в системе.
• При использовании насоса с нижним водозабором, вы должны расположить шланг в полуметре от дна колодца. А если водозабор верхний – то его можно опускать на самое дно.
• Вашим помощником при опускании может стать капроновый шнур либо стальной тросик.

Не забудьте дополнительно приобрести фильтр, если, конечно, он не шел в комплекте. Как правило, фильтр, выглядит как цилиндрическая прокладка, которую составляют пористые материалы.

Отзывы говорят о том, что этой прокладки вполне достаточно для обеспечения защиты насоса от крупных частиц.

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита — ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

В заключение

Чтобы насос служил долго и безотказно, мало обращать внимание на отзывы, цену и правильно смонтировать конструкцию, учитывая все особенности колодцев. Подбор диаметра, мощности, типа и вида оборудования, а также соблюдение некоторых советов будут кстати

1. Диаметр погружного насоса должен быть минимум на 3-5 мм меньше диаметра обсадной трубы, иначе его будет сложно доставать для обслуживания;
2. Беспрерывная работа прибора Малыш и его конфигураций более двух часов, не рекомендуется. Лучше делать перерывы по 25-35 минут;
3. Шланг для соединения прибора с трубопроводом должен иметь диаметр не менее 19 мм и длину 2 м для минимизации риска смещения с точки установки при переменах температуры;
4. Фильтры механической очистки для колодцев необходимы при перекачке загрязненных потоков;
5. Каждые 25-35 часов агрегат типа Малыш требует осмотра, а если нужно, то и ремонта.

Практичный и надежный насос для скважин и колодцев Малыш пользуется популярностью уже давно. Покупатели привыкли к тому, что прибор стоит недорого, в наличии всегда есть запчасти и ремонт возможен собственными руками. Конечно, отзывы есть и негативные: много шума при работе, перегрев аппарата и прочие мелочи. Однако, всегда есть выбор заплатить немного и получить прибор, который будет работать там, где это нужно пользователю или выложить круглую сумму и использовать оборудование только с массой дополнительных аксессуаров.
