Как установить погружной шламовый насос

Критерии выбора грязевого насоса

Вообще, перекачка шлама является наиболее сложным вариантом применения насосного оборудования. Из-за высокой абразивности перекачиваемого содержимого, детали агрегатов изнашиваются гораздо быстрее, чем у насосов для чистой воды.Ещё труднее бывает очистить от ила сточный колодец, или откачать вязкую глинистую жижу из траншеи:

• Поэтому, при покупке шламового насоса, главным критерием должна быть не его цена, а оптимальные технические характеристики. Надёжный механизм с высокой производительностью, с лихвой компенсирует затраченные на его покупку средства, сократив затраты на обслуживание и ремонт.
• В этом плане, погружные насосы имеют немало преимуществ перед насосами поверхностными. Установить такой агрегат своими руками в отстойник или затопленный колодец гораздо проще, чем этого требует насос для подачи чистой воды. Его не нужно жёстко фиксировать на металлической раме, а можно опустить на верёвке, прямо на дно — как это показано на картинке снизу.

https://youtube.com/watch?v=w9e2kERws_c

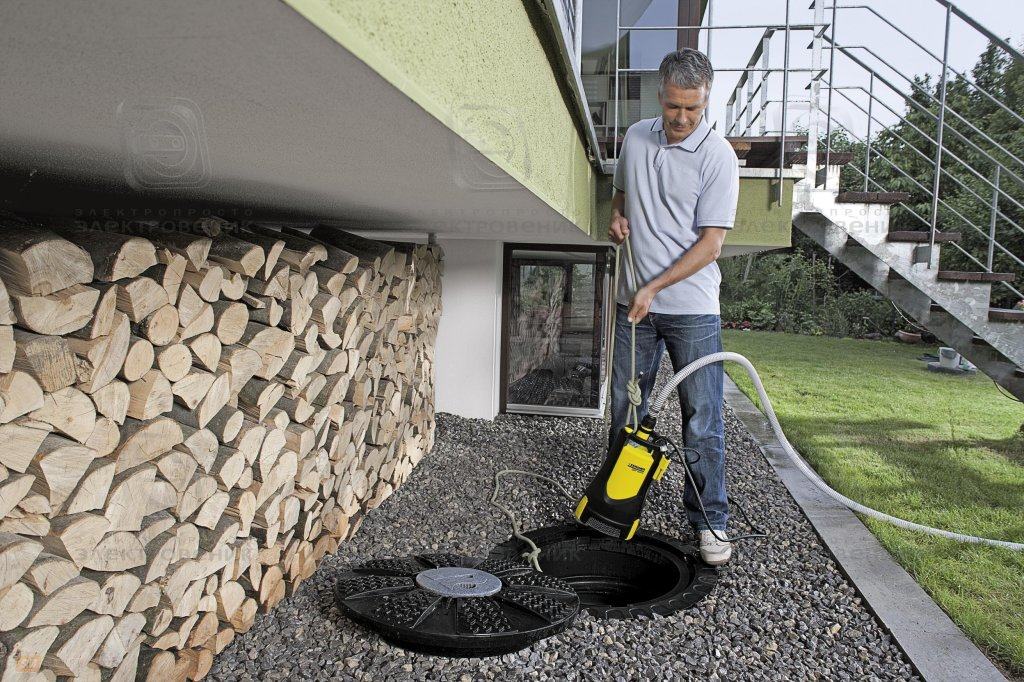

Установка дренажного насоса в колодец

• Точно так же, насос легко поднимается на поверхность, и, если нужно, перемещается в другую рабочую точку. Такая мобильность позволяет обойтись одним насосом там, где их могло бы понадобиться несколько. К тому же, в отличие от поверхностных моделей, погружные насосы работают бесшумно.
• Хороший шламовый насос имеет широкое всасывающее отверстие, а ячейки установленной на нём сетки, даже у самой небольшой модели будут пропускать твёрдые частицы размером не менее 3,5 см. Чем мощнее агрегат, тем крупнее ячейки сетки. Они могут достигать диаметра 12 см — фактически, это размер хорошего булыжника.
• Представьте себе, как эти камни будут с ускорением воздействовать на полость рабочей камеры, и само рабочее колесо. О хорошем качестве шламового насоса, прежде всего можно судить по материалам, из которых изготовлены его детали. Рабочее колесо и камера, однозначно должны быть из металла Hard-iron.

Сетчатый фильтр у шламового насоса

• Это твёрдое авиационное железо, применяемое в кораблестроении и самолётостроении. Только оно способно обеспечить наиболее высокую стойкость деталей к износу.
  При этом корпус агрегатов для перекачки шлама, обычно изготовлен из чугуна, а всасывающая часть насоса — из нитриловой резины. Все крепёжные элементы: болты с гайками, штифты – должны быть из нержавеющей стали.
• Для удобства эксплуатации, шламовые насосы оснащают мешалкой. Она поднимает осевший ил и песок, и позволяет наиболее качественно очистить резервуар. Ведь шламовым насосам приходится выполнять не только ассенизаторские и дренажные работы, но и перекачивать руду, угольный шлам, землю, песок, бетонит. И, кстати, мешалка тоже должна быть изготовлена из Hard-iron.
• Шламовые насосы ведущих производителей имеют в комплекте не просто соединительную арматуру, а уже собранный узел с патронным уплотнением, что обеспечивает простой, и очень быстрый монтаж. Для регулировки подачи насоса, в таких агрегатах нередко предусмотрен один-единственный винт.

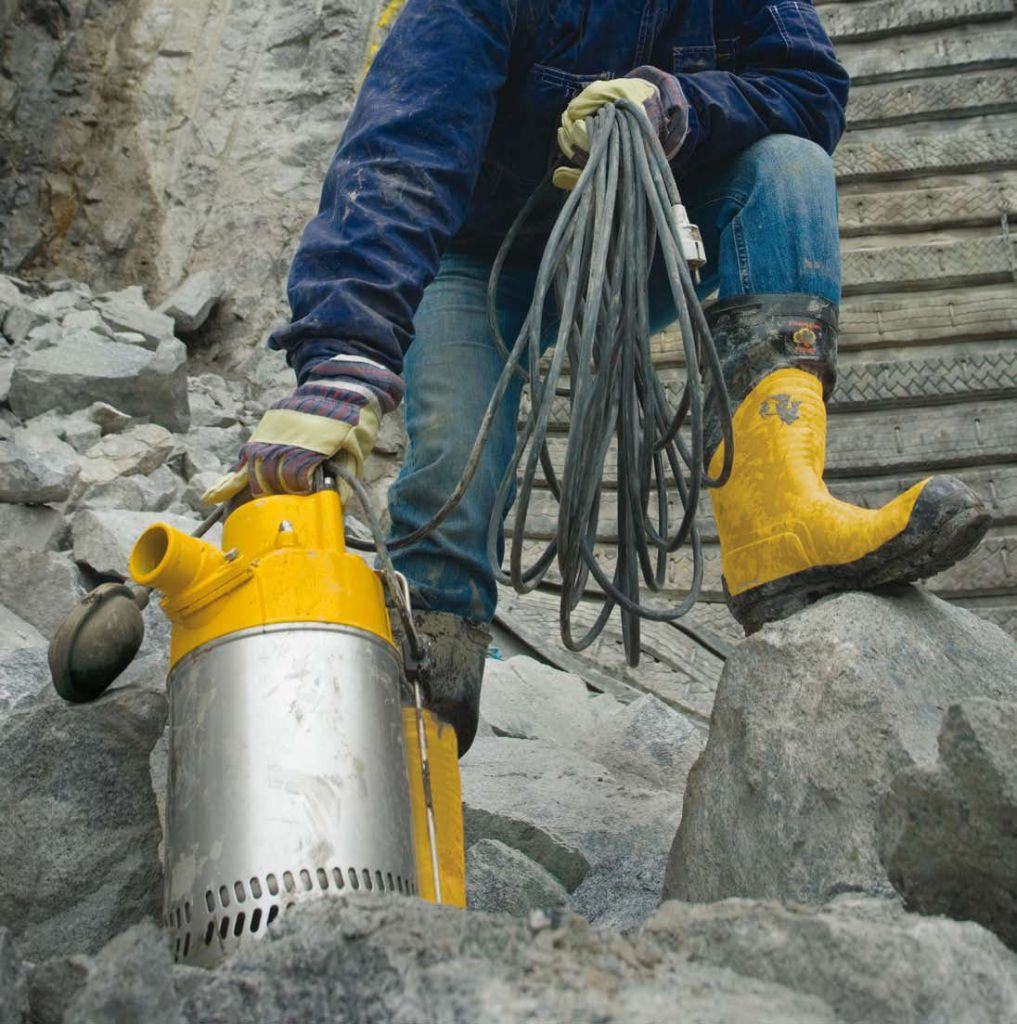

Мобильный шламовый насос легко перемещается

Чаще всего, шламовые насосы оснащены трёхфазным двигателем

При его подсоединении к питающей линии, нужно обратить внимание, чтобы вал двигателя вращался в ту сторону, которая обеспечит движение потока воды в напорный трубопровод. Насос нужно установить так, чтобы в процессе работы он не мог смещаться или переворачиваться.
Диаметр трубопровода должен соответствовать диаметру входного патрубка агрегата. Все соединения должны быть герметичными, чтобы исключить возможность подсасывания в процессе работы воздуха

Перед первым запуском, в рабочую камеру заливается вода, а далее, шламовый насос способен перезаливаться самостоятельно.
Воздух, попадающий в рабочую камеру вместе со шламом, самопроизвольно удаляется из специального крана (вантуза), расположенного в верхней части корпуса. Между напорным фланцем и отводящим трубопроводом, обязательно должна быть установлена запорная арматура, которая позволит при необходимости регулировать поток перекачиваемой воды.

Все соединения должны быть герметичными, чтобы исключить возможность подсасывания в процессе работы воздуха. Перед первым запуском, в рабочую камеру заливается вода, а далее, шламовый насос способен перезаливаться самостоятельно.
Воздух, попадающий в рабочую камеру вместе со шламом, самопроизвольно удаляется из специального крана (вантуза), расположенного в верхней части корпуса. Между напорным фланцем и отводящим трубопроводом, обязательно должна быть установлена запорная арматура, которая позволит при необходимости регулировать поток перекачиваемой воды.

1 Что такое песковой насос?

Песковой насос является насосным оборудованием: это одноступенчатые, консольные с рабочим колесом (открытым) одностороннего входа центробежные насосы. Его основная задача состоит в том, чтобы перекачивать различного рода, в том числе и песчаные, абразивные гидросмеси, продукты обогащения руд, а также глиноземного производства, воды с примесями глины, ила и др. Однако, есть определённые ограничения по физическими и химическим свойствам той жидкости, которая требует перекачки или очистки.

Показатели, которыми должен обладать перекачиваемый раствор:

1. Температура может быть от 5ºC и не превышать 60ºC.
2. Плотность перекачиваемой жидкости до 1300 кг/м³.
3. Концентрация твёрдых веществ (включений) не должна превышать 25%.
4. Максимальный же размер этих самых включений может доходить до 10 мм, не больше.
5. Максимальная микротвёрдость – 9000 МПа.

Лучше обращать внимание на данные показатели, так как при их соблюдении насосное оборудование будет работать наиболее эффективно и долго

1.1 Сферы применения

Основными сферами применения данного типа насосов являются металлургическая, горнорудная, строительная и другие отрасли промышленности, при этом, это далеко неполный список областей, где он сможет пригодиться.

Процесс откачки грязной воды из траншеи

Насос для откачки ила и песка может выполнять следующие задачи:

• для очистки и последующего заполнения траншей (при прокладке кабелей, трубопроводов и др);
• удаление шлама, ила, осевшей грязи, глины, сточных вод, различного рода бытовых и производственных отходов;
• для очистки кессонов во время строительных работ;
• восстановление прибрежных зон;
• откачка мраморной пыли;
• для очистки различного рода водоёмов;
• извлечение песка со дна океана;
• насос подойдёт также для откачки песка из скважины и колодца;
• данный дренажный насос может стать полезным при уничтожении хвостов золотодобычи, для улучшение работы колодца на шаровых мельницах;
• на очистных сооружениях, для сборного колодца обогатительных установок, а также для того, чтобы удалить материалы из отстойников.

Данное насосное оборудование не предназначено для перекачки, прокачки воды и других работ для очистки в пожаро- и взрывоопасных условиях.

Сферы применения/эксплуатации

• Борьба с наводнениями
• Борьба с пожарами
• В качестве портативных станций для перекачки сточных вод
• В золотодобывающей промышленности
• В качестве балластного насоса
• В качестве трюмной помпы
• Водоотвод на электростанциях
• Водоснабжение поселков
• Выращивание рыбы
• Для проведения специализированных подводно-технических работ
• Дноуглубительные работы
• Загрузка и разгрузка танкеров
• Ирригационные работы
• Комплектация аварийных машин служб коммунального хозяйства
• Комплектация аварийных машин телекоммуникационных компаний
• На отстойниках химических отходов и муниципальных отстойниках
• На целлюлозных фабриках
• Намывка песка, откачка пескосодержей жидкости
• Наполнение автоцистерн и резервуаров
• Обезыливание водоемов
• Откачка бентонитового раствора при проведении работ по горизонтально направленному бурению
• Откачка воды из карьеров
• Откачка донного остатка из нефтехранилищ и цистерн
• Откачка жидкости из скважин
• Откачка жидкости из туннелей
• Откачка жидкости на фосфатных рудниках
• Откачка жидкости из шпуров
• Откачка жидкости со строительных площадок, из траншей
• Откачка нечистот из канализационных люков
• При проведении геолого-разведочных работ
• При футеровке сточных труб
• Перекачка горячей нефти, нефтепродуктов, отходов нефтепереработки
• Перекачка жидкости в обход сточных труб
• Сбор и добыча нефти

2 Критерии выбора

Наличие твердых частиц в жидкости делает ее выкачку сложной процедурой, поэтому и выбирать оборудование нужно внимательно.

Прежде всего, следует помнить, что погружные насосы эксплуатировать проще, чем поверхностные: установить такой агрегат в затопленный колодец или отстойник можно вполне самостоятельно. Для этого его не нужно крепить жестко к раме, а можно опустить на дно на веревке. После откачки жидкости из одного резервуара, технику вытягивают и перемещают в другой. Такая мобильность позволяет использовать один грязевой агрегат вместо нескольких. Кроме того, шламовый погружной насос работает бесшумно.

Разновидности шламовых погружных насосов

Цена на оборудование не должна быть определяющей при выборе, в первую очередь необходимо соответствие технических характеристик помпырабочей среде, с которой она будет взаимодействовать. Описание этих характеристик есть в инструкции пользователя.

При выборе грязевого насоса обращают внимание на материал, из которого он изготовлен: корпус должен быть сделан из чугуна, рабочее колесо и камера из авиационной стали. В мощных агрегатах всасывающий шланг делают из нитрила, а крепежные элементы из нержавеющей стали

Хороший центробежный шламовый насос имеет широкий диаметр всасывающего патрубка, а размер ячеек сетки позволяет пропускать примеси размером не меньше 3,5 см. Чем выше мощность агрегата, тем размер ячеек больше.

Газовые водяные колонки: принцип работы, неисправности

Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.

Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.

Чтобы понять как устранить возникшую неисправность, нужно разобраться в устройстве и принципе работы водяного блока колонки

Проверить водоприемный блок колонки необходимо, если:

• Колонка не зажигается при рабочем напоре воды в 3-4 баров;
• Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
• Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
• Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
• Колонка не набирает нужную мощность, отключается во время работы.

Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.

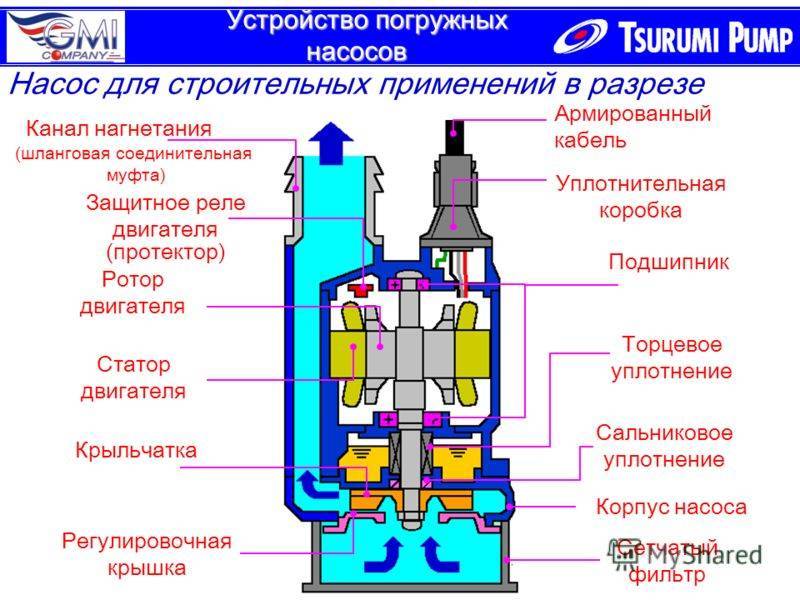

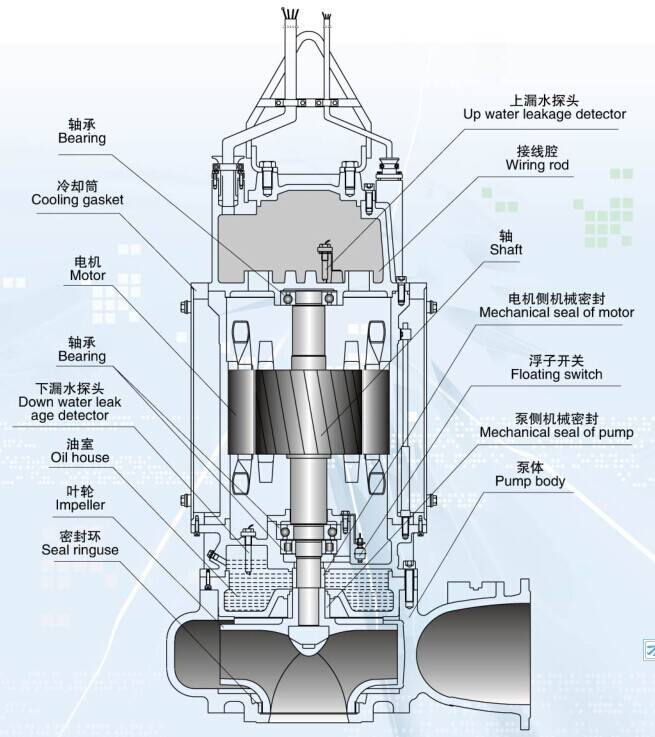

Конструкция и виды шламовых насосов

Знание основных параметров оборудования необходимо, чтобы выбрать определенную наиболее подходящую модель шламового насоса. Все выпускаемые насосы различаются по способу подачи жидкости, скорости напора гидросмеси и высоте её столба, который поднимается над всасывающим насосным элементом. Конструкция шламового насоса состоит из корпуса, рабочего колеса и броневого диска

Следует обращать внимание на скорость, с которой вращается рабочее колесо – от этого показателя зависит износ оборудования. Соответственно, чем скорость вращения ниже – тем меньше изнашивается гидравлическая часть насоса. Однако вращающееся с небольшой скоростью колесо, обеспечивающее в то же время высокие показатели работы, влияет на габариты и стоимость насосов, которые соответственно увеличиваются

Однако вращающееся с небольшой скоростью колесо, обеспечивающее в то же время высокие показатели работы, влияет на габариты и стоимость насосов, которые соответственно увеличиваются.

Шламовые насосы бывают двух типов,в зависимости от конструкционных материалов,используемых для их производства:

• Металлические, для производства которых, в основном, используют 28% хромистую сталь. По свойствам этот материал подходит для откачки обычного шлама. Высокощелочные жидкости перекачивают насосами, для производства которых используется сталь с содержанием хрома выше 28%. Такие насосы используются на целлюлозно-бумажном производстве и угольных ТЭЦ. В сфере производства фосфорных удобрений используют шламовые насосы, изготовленные из стали, имеющей в составе более 35% хрома. С их помощью откачивают кислые шламы.
• Входящие в состав системы насосы с резиновым покрытием обеспечивают её высокую производительность, допуская лишь минимальные повреждения. Подобные насосы отличаются более длительным сроком эксплуатации. Единственным минусом насосов, покрытых резиной, является невозможность перекачивания гидросмесей, имеющих в составе абразивные частицы или острые фракции, превышающие размером 6,5 мм. Твердые элементы, а также агрессивные вещества и температура сточных вод могут повредить элементы насоса, изготовленные из натурального каучука.

Таким образом, выбирая между представленными моделями оборудования, стоит учитывать их цену и срок эксплуатации, в том числе и озвученный срок замены запасных элементов. Российские производители в этом плане существенно выигрывают у иностранных компаний, однако, качество отечественных насосов в некоторых случаях оставляет желать лучшего.

В настоящее время практически производители шламовых насосов имеют специальные компьютерные программы, позволяющие определять количество необходимых для обслуживания системы насосов. Получить необходимые данные возможно при имеющихся сведениях об основных параметрах системы.

Виды поверхностных насосов

Насосы поверхностные бывают трех типов – центробежные, эжекторные и вихревые. Они отличаются друг от друга особенностями конструкции и рабочими качествами.

Таблица. Виды поверхностных насосов.

Вихревой	Внутри корпуса такого насоса находится специальная ось, на ней закрепляется так называемое рабочее колесо, на котором располагаются лопасти. Именно они и будут передавать воде энергию движения во время вращения основной оси. Это небольшие по размеру установки, стоят они недорого. Глубина всасывания у них небольшая, поэтому чаще их используют не для закачивания воды в гидроаккумулятор, а для регулировки показателей давления в водопроводной системе, полива, откачки воды из подвала во время паводков весной. КПД – всего около 45%. Не рекомендуются для использования в качестве насоса для заполнения гидроаккумуляторов.
Центробежный	Такой насос еще называется самовсасывающим и внутри имеет специальные колеса, которые во время работы устройства и создают необходимое давление. Вращаются они за счет рабочего вала, опирающегося на подшипники. Мощность выше, чем у вихревого насоса, а потому воду он может закачать с большей глубины и может быть использован для организации системы водоснабжения жилого дома. Это более дорогой, но в то же время надежный и крепкий тип устройства с КПД до 92%. Может применяться для создания насосной станции в доме.
Эжекторный	Такой насос состоит из двух циркуляционных контуров: в одном из них жидкость подается в эжектор, где образуется разность давлений благодаря эффекту Бернулли, а из второго контура поступает вода. Такая конструкция позволяет опустить насос на глубину, что решит вопрос с небольшой высотой всасывания. Но в последнее время такие установки спросом не пользуются, так как есть более эффективные погружные насосы.

Принцип работы самовсасывающих насосов

Исходя из выше написанного, можно отметить, что лучше всего приобретать именно центробежный насос. Это самый оптимальный вариант. Ознакомимся с его устройством поближе: на имеющемся внутри механизма редукторном валу установлена пара дисков. В одном из них сделано небольшое отверстие, соединенное со свободным пространством между этими деталями. В этом промежутке есть пластины, наклоненные под определенным углом – они создают специальные канальца от центра свободного пространства к краю. Эти «ходы» соединены с диффузором, соединенным, в свою очередь, с подающим водоводом. А всасывающий шланг подключается к дисковому отверстию.

Горизонтальный поверхностный насос центробежный

Междисковое свободное пространство и шланг всасывания заполняются водой, затем запускается редуктор, а пластины-лопатки начинают вращаться и выталкивать воду. Этот процесс происходит за счет центробежной силы. В итоге в центре создается разряженное пространство, а по краям и в диффузоре, напротив, давление повышается. Чтобы выровнять этот «перекос», система будет стремиться выровнять показатели и начнет качать воду. Таким образом и работает эта установка.

Электронасос автоматически подаст воду в дом, что весьма удобно и практично

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы

Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства. Для четырехдюймовых труб найти технику проще, чем для трехдюймовых

Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Это интересно: Керамическая черепица российского производства

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Все модели погружных скважинных насосов подразделяются на две категории:

1. Вибрационные.
2. Центробежные.

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает. Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру

В результате процесс заиливания во многих случаях резко ускоряется

Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

Примеры вибрационных моделей

Однако у вибрационных насосов есть немало плюсов, среди которых числятся:

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Центробежные модели

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

Принцип работы центробежных насосов

Шнековые

Один из типов глубинных насосов в качестве рабочего механизма использует протяжный винт или шнек. Удлиненная форма устройства оптимально подходит для узких скважин. Агрегат может качать воду с примесями песка. Он создает мощный и ровный напор.

Устройство винтового агрегата

Новости из мира промышленного оборудования

• Формирователь пакетов BLOCK-BUSTER с гидравлическим приводом
• Ремонт гидравлических насосов
• Новинки от украинских производителей. Насосы, которые покорят мир
• Насосы в помощь Николаевской области
• ОАО «Ливгидромаш» разработал уникальный насос Н1В 14/80-9/100
• Новые насосы от ITT Lowara
• Новые сведения об истории насосов
• Когда нужен чистый вакуум
• Обзор вакуумных насосов
• Как просто подобрать циркуляционный насос
• Первые результаты использования тепловых насосов в домах россиян
• Подключение и размещение тепловых насосов в российских домах
• Модернизация одесской городской канализации
• Винтовые насосы Johstadt
• Винтовые насосы LIFTEQ
• Насосы Tapflo
• Принцип работы насосного винтового оборудования
• Сотрудничество компаний Tapflo и CP Pumpen
• Насосное водяное оборудование Savage
• Циркуляционные насосы нового поколения
• Насос «Цвиркун» начинает покорять рынок
• Бытовой электронасос БВ – 0.2 – 40 – У5 «Днепро» — украинская новинка
• Экологично и абсолютно безопасно
• В контейнере и на колесах – выгодно, удобно, дешево
• Для работы с любыми видами жидкости
• Всё о бытовых насосах
• Насосы более высокой мощности
• Лидеры не сдают своих позиций
• Насосы для бассейнов
• Уникальный «перевозчик» сырья высокой химической активности
• Проверено в экстренных условиях
• Принципиальные отличия. А есть ли они?
• Насосы от Mitsubishi Heavy Industries
• Чиллеры от Daikin
• Настенный нагреватель воды
• Основные тенденции на рынке нагревательного оборудования Европы
• Двухступенчатый тепловой насос от ROTEX
• Чьи насосы помогают спортсменам?
• Измельчитель канализационных насосы SFA
• Sanitop и Sanibest – насосы для унитазов
• Мультифазные насосы в почете
• Соблюдение международных стандартов обязательно
• Насосы для дачи и не только
• Циркуляционные насосы WILO становятся лучшими в мире
• Проблемы с водой будут решены
• Весенние паводки не будут проблемой
• Новые станции повышения давления
• Праздник представительства ZM Engineering GmbH
• Поставщик вакуумных насосов на крупнейшей выставке
• Герметичные насосы Nikkiso
• Компания Robot предлагает новый погружной насос
• Компания Bertolini представила в России новые помпы

Типы шламовых насосов

Центробежный шламовый насос применяется для агрессивных сред и продуктов из крупных фракций (отечественные: 6ШВ8/ГШН). Он предназначен для тяжелых условий работы и при этом отличается высокими производительными показателями. Рабочие элементы изготавливаются из композиционных материалов высокого качества.

Основные принципы работы оборудования:

• экономичность;
• высокая мощность;
• долговечность;
• легкость обслуживания;
• стандартное исполнение.

На отечественные шламовые насосы производство давно освоено и они применяются во многих отраслях.

ГШН – консольное оборудование горизонтального исполнения с односторонним входом и осевым подводом жидкости. Перекачивается среда плотностью до 2500 кг/м 3 . Величина включений достигает 20 мм, а их содержание – до 25 %. Температура жидкости составляет от +5 до +60 градусов по Цельсию.

Насосы 8С8 предназначены для перекачки абразивных суспензий с крупностью частиц до 30 мм и с содержанием до 50 %. Применяются в металлургии, в угольной и горнорудной промышленности, на предприятиях по изготовлению цемента и др.

Вертикальный шламовый насос может быть панцирными или полупогружным. Первые изготавливаются для мокрой или сухой установки. Гидравлическая часть делается наподобие горизонтальных насосов. Устройства без уплотнения вала применяются для перекачки с высоким содержанием твердых частиц или пенистых сред.

Насосы ВШН способны перекачивать гидросмеси, содержащие фракции плотностью 1300 кг/м 3 . Их крупность не должна превышать 20 мм при концентрации до 20 %. Насосы секционного типа ВШНС имеют аналогичные характеристики и предназначены для перекачки смесей с теми же свойствами: сточные воды, отработанные промывочные растворы и др.

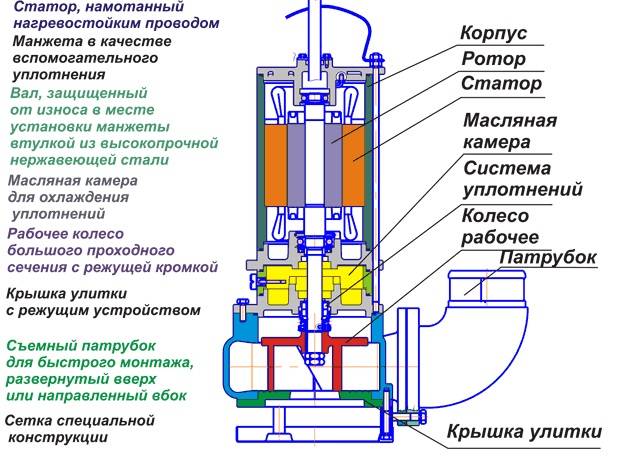

Особенности конструкции

В связи с тем, что использование установок предполагается в условиях повышенной сложности, к их производству и конструкции выдвигаются особые требования и условия.

Если говорить о формировании стоимости насосов, то их цена зависит от многих факторов, наиболее важными среди них являются следующие:

• Материал, который используется в процессе изготовления.
• Технические параметры оборудования.

На фото хорошо видно внутреннее строение шламового насоса погружного типа

Мотор

Отличительной особенностью двигателей, которые используются в конструкции данного оборудования, является большой диаметр их ротора и стенки статора, которые значительно тоньше, чем у насосов других типов.

Итак:

• В результате этого удается добиться увеличения объема тепла, которое поступает на статор.
• Это приводит к повышению процесса охлаждения двигателя, а также поддержания его рабочей температуры на определенном стабильном уровне на несколько порядков.

Процесс охлаждения может выполняться несколькими путями:

• В результате взаимодействия с рабочей средой.
• При помощи использования специального кожуха, который содержит в себе охлаждающую жидкость.
• В результате подачи охлаждающей жидкости на кожух и вне.
• Выбор того или иного варианта охлаждения непосредственно зависит от температуры рабочей среды.

Подшипники и рабочий вал

Отличительной особенностью рабочего вала, которым оснащен насос погружной шламовый, является его высокий уровень прочности

В результате того, что конструкция насосов разработана с соблюдением минимального расстояния между подшипником (нижним) и рабочим колесом:

• удается добиться довольно длительного срока эксплуатации оборудования, даже в тяжелых условиях работы.
• кроме этого следует отметить, что соблюдение небольшого расстояния между нижним подшипником и рабочим колесом приводит к положительным результатам.

А именно:

• Значительно реже происходят прогибы рабочего вала.
• Снижается вибрация насоса в процессе его эксплуатации.
• Уровень шума также сводится к минимуму.

Уплотнение

В конструкции погружных шламовых насосов уплотнения играют далеко не последнюю роль

Для того, чтобы они выполняли все возложенные на них функции, к ним выдвигаются повышенные требования по таким параметрам, как герметичность и устойчивость к износу и засорению, стойкость в возникновению и развитию коррозии.

К уплотнениям оборудования относятся следующие рабочие элементы конструкции:

• Уплотнительные кольца.
• Пружины.
• Стопорные кольца.

Колесо рабочее

Форма рабочего колеса насосов, которые используются для перекачки гидросмесей с твердыми включениями

Значительно отличается от формы рабочего колеса тех насосов, которые используются при откачке жидкости без засорения:

• Основное отличие формы рабочего колеса заключается в величине угла между рабочими лопастями колеса.
• Благодаря этому удается добиться того, что в процессе перекачки жидкости твердые частички находятся на минимальном расстоянии от стенок камеры насоса.

В результате сила их удара от лопасти рабочего колеса существенно снижается, повышая тем самым срок эксплуатации оборудования.

Вспомогательные элементы

Для увеличения уровня практичности использования зачастую в конструкции применяют такой вспомогательный элемент как смеситель или агитатор.

Особенно актуально использование агитатора в том случае, если основная масса твердых частиц расположена на дне жидкости. Некоторые модели погружных насосов оборудованы также боковыми смесителями, что позволяет повторно провести смешивание перекачиваемой жидкости с твердыми абразивами.

Защитные механизмы

Основное предназначение защитных механизмов заключается в своевременном выявлении снижения показателя герметичности оборудования

Это в результате предотвращает возможный перегрев двигателя:

• В качестве защитных механизмов могут быть использованы специальные датчики, которые монтируются над уплотнителем.
• В некоторых моделях шламовых погружных насосов используются термические датчики, которые монтируются в обмотке статора оборудования.
