Определение и назначение канализационного трапа
Сливной трап – одно из самых востребованных устройств водоотведения. Его используют для приемки сточных вод с горизонтальной поверхности пола душевой кабины без поддона и их слива в канализацию. Элемент применяется в производственных, общественных и жилых помещениях. Трап выполняет несколько функций, обусловленных его конструкцией:
- быстро и эффективно удалять сточные воды;
- фильтровать загрязненную жидкость от крупного мусора;
- соединять сантехническое оборудование с системой отведения жидкости;
- предотвращать попадание неприятного запаха из канализации в помещение.
Слив до недавнего времени был представлен изделиями с гидравлическим затвором – изогнутой трубкой, наполненной жидкостью. Неприятные запахи не могут проникать через такое препятствие. Недостаток этих устройств – вода периодически пересыхает (из-за редкого использования, наличия теплых полов), а воздух из системы сточных сооружений беспрепятственно проникает в помещение. Канализационные трапы с гидрозатвором требуют много места для монтажа и их необходимо регулярно проливать водой.
Помимо гидрозатворов, популярными становятся трапы, оснащенные сухим затвором. Такие элементы не позволяют неприятным запахам выходить за пределы канализационной системы и не нуждаются в частом обслуживании.
Советы по выбору устройства
При выборе сухого канализационного трапа специалисты рекомендуют обращать внимание на следующие моменты:
- для начала необходимо определиться с количеством стояков. Как уже было сказано выше, для частных целей отлично подойдёт канализационный затвор с условным проходом 50 мм;
- устройство с горизонтальным отводом может монтироваться в ограниченном пространстве и имеет высоту от 6 до 10 см, а приспособление с вертикально расположенным отводом требует не менее 15–18 см пространства. Перед установкой необходимо выполнить замеры и определиться с тем, какой именно канализационный затвор подойдёт для вашего случая.
- рекомендуется перед покупкой проверить исправность всех конструктивных элементов сухого канализационного трапа. А также желательно проверить, как он функционирует. Для этого можно вылить в него воду из бутылки.
Устройство с горизонтальным отводом можно разместить в пространстве высотой от 6 см
После того как вы определитесь с техническими показателями, можно приступить к выбору внешнего вида приспособления. Решётка трапа может быть изготовлена из разных материалов и иметь различную перфорацию. Разнообразие дизайнерских решений позволяет подобрать устройство, которое с лёгкостью впишется в интерьер ванной комнаты.
Из чего состоит аварийный слив в полу
Для отведения воды в аварийной ситуации необходимы следующие составляющие:
- Трап — специальный сифон, плоский, предназначенный для обустройства строительных поддонов и слива.
- Аварийный отвод — отрезок трубы, соединяющий трап с канализацией.
- Гидроизоляционная подложка — слой специальной мастики, предотвращающей попадание влаги в межэтажное перекрытие.
- Стяжка пола — слой бетона, которым заливается и трап, и отвод трубы. К тому же, на саму стяжку можно непосредственно укладывать плитку.
Конечно, стоит отметить, трап — это что самый главный элемент аварийного слива, поэтому именно от его выбора зависит надежность всей конструкции. Решетка сливного сифона чаще всего выполнена из латуни, нержавеющей стали или пластика. Поэтому не составит труда подобрать ее под ваш дизайн ванной комнаты. А вот внутреннее устройство может иметь существенные различия.
Установка сливного трапа в непротекающем деревянном полу
Рассмотрим установку трапа на примере Узла А рисунка устройства пола непротекающего деревянного.
Прикрепляем сливную трубу с надетой теплоизоляцией к черепному бруску, ближайшей к сливу балки.
В месте прохода сливной трубы оставляем оверстие диаметром 100-120 мм в утеплителе и черновом полу. После установки сливной трубы пустоту вокруг трубы зополняем монтажной пеной.
В том месте, где выходит сливная труба устанавливаем пластмасовый сливной трап (19). Для этого в доске пола тщательно выпиливаем и выдалбливаем при помощи стамески посадочное отверстие под трап. Трап устанавливаем на герметик на одном уровне с поверхностью пола, (Узел А).
На рисунки изображена установка трапа размером 100х100 мм, если трап берётся 150х150 мм, то размер посадочного отверстия увеличивается и выпиливается в двух досках, примыкающих друг к другу.
Виды сливных трапов
Трапы для слива воды отливаются по типу установки. Есть они трех видов:
- Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

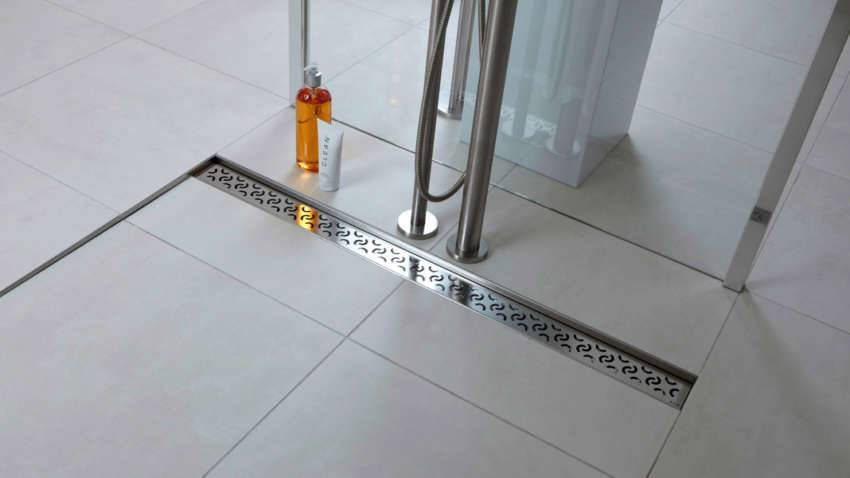

Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

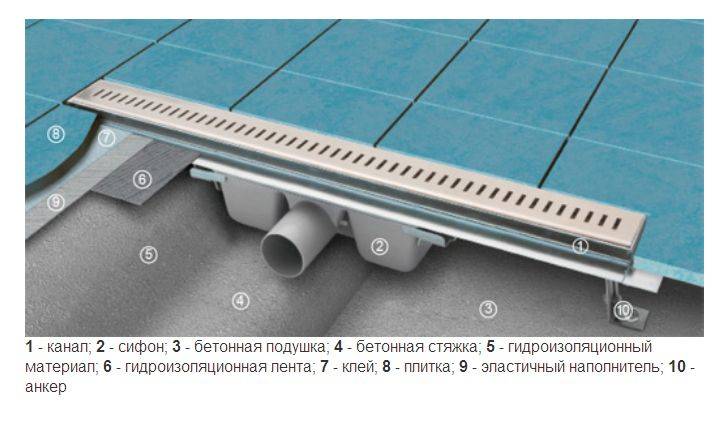

Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

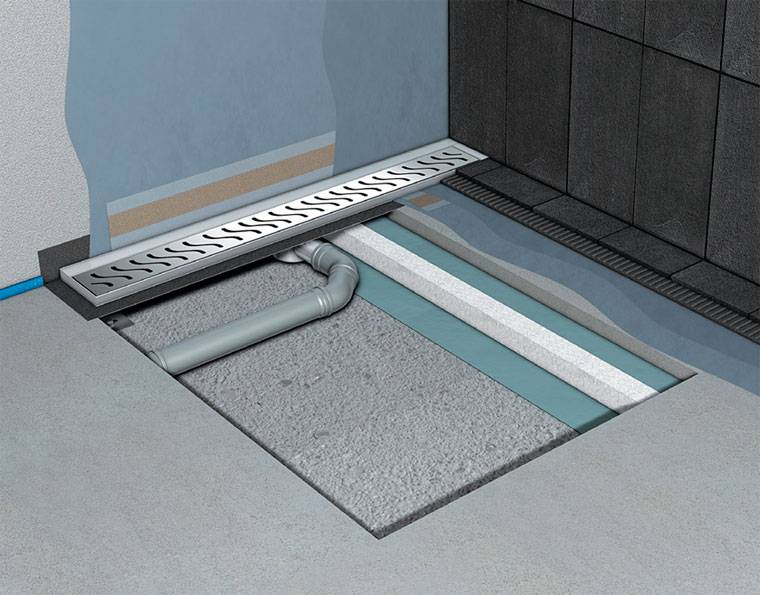

Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.
Пристенный трап для слива воды имеет другую конструкцию

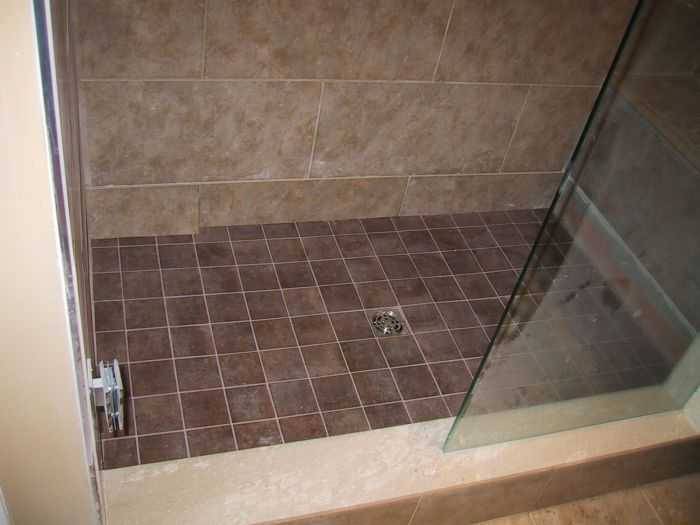

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.
Типы затворов
Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.
Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.
Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:
Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

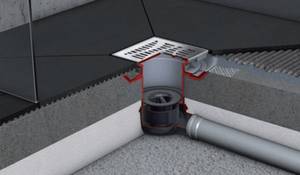

Принцип действия сухого затвора в сливном трапе
- Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.
Принцип работы «сухого» затвора
- Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.
Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).
Разновидности трапов – что выбрать
Напольный трап, как и любой другой сифон, содержит в своей конструкции важнейший элемент – затвор, отсекающий обслуживаемое пространство от канализационного смрада. Поэтому классификацию подобных изделий принято выстраивать на основе типа затворов.
И этот способ дает возможность выделить из ассортимента следующие разновидности трапов:
- Сливные узлы с мокрыми затворами. В корпусе такого трапа монтируется обычный гидравлический затвор, выполненный на основе S-образного канала, в закоулках которого скапливается водяная пробка, препятствующая распространению запаха.
- Сливные узлы с сухими затворами. В корпусе такого трапа имеется поплавок или мембрана, сводящая пропускную способность к односторонней проницаемости. Вода или воздух может пройти только по направлению от трапа к канализации, но не обратно.
- Мокрые трапы дешевле сухих, но вариант с гидравлическим затвором капризнее в эксплуатации, чем поплавковый узел. Если в корпусе не будет воды – вдруг она высохнет – в жилище проникнет вонь из канализации. Кроме того, вода в гидрозатворе может застояться, превратившись в источник неприятного запаха.

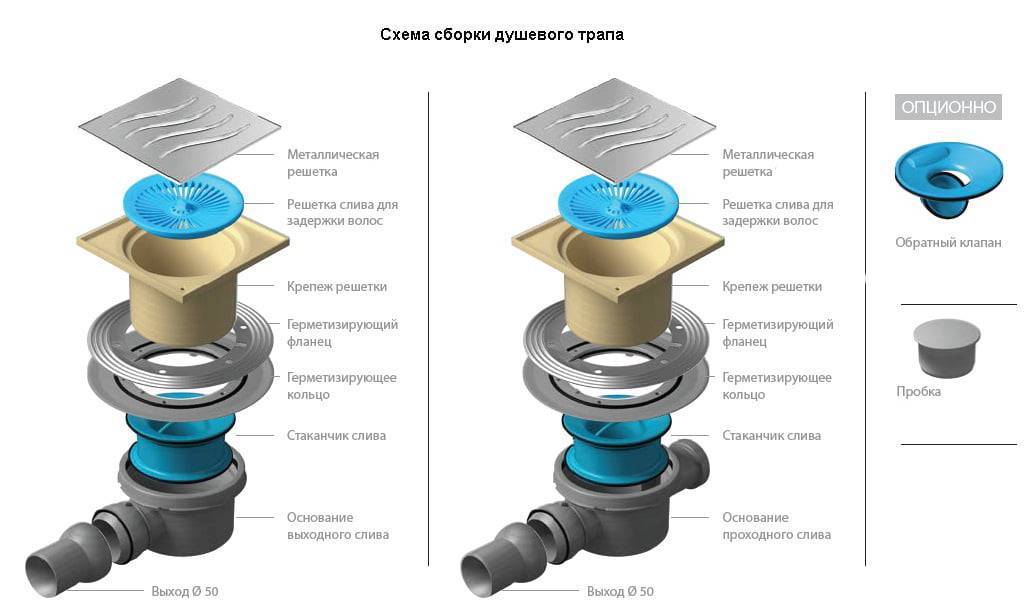

Трап сливной: устройство и функции
Трап для душа в полу является достаточно сложным сантехническим устройством, которое в специальном напольном отверстии крепится непосредственно к трубе.
Конструкция состоит из:
- водоприемной воронки (корпуса);
- сифона, создающего гидрозатвор;
- фланца, который герметично фиксирует гидроизолирующую мембрану пола;
- решетки, защищающую канализацию от засора;
- отводов с муфтой, которые присоединяются к сливам в канализацию.
При эксплуатации трапа из всего устройства съемной остается только решетка.
Материалы и особенности сливной конструкции
- Трапы изготавливаются из надежной, долговечной и экономичной нержавеющей стали.
- Для решетки выбираются разные материалы: нержавеющая сталь, хром, латунь и иногда керамика.
- Решетки обычно изготавливаются круглой и квадратной формы.
- Они бывают разного дизайна и цвета: обычные, фигурные, с подсветкой.
Функции трапа для душа
На первый взгляд изделие кажется достаточно простым, однако, выполнять сливной трап может сразу несколько функций:
- С помощью конструкции водный поток сливается в стояк канализации.
- Трап обеспечивает герметичный стык с полом.
- Фильтрует воду из стоков, предотвращая появления засоров канализации.
- Гидрозатвор конструкции предупреждает проникновения в ванную комнату неприятного запаха, исходящего из канализации.
Монтаж сливного трапа: вариант для душевой кабины под плитку с сухим затвором, решетка для бани из нержавейки, ванной, бассейна
Главный элемент аварийного слива — это трап: плоский сифон, заключенный в кубический корпус. К трапу присоединяется отводящая труба, которая соединяет его со стоком канализации. Трап и отвод утоплены в напольной стяжке. Между основной стяжкой и стяжкой слива, на которую непосредственно укладывается кафель, прокладывают гидроизоляционную подложку. Такая изоляция нужна, чтобы обезопасить плиту перекрытия от контакта с водой, просачивающейся сквозь поры бетона.
Если ванная комната совмещена с туалетом, а с вертикальным выпуском, то можно просто заменить его аналогичным с косым либо горизонтальным выпуском. Это позволит установить на уровне пола канализационный тройник и направить сточную воду из трапа в него, а не выдалбливать в стяжке отверстия под трубы, докучая соседям.
Важно правильно сделать слив в ванной, грамотно установить оборудование. Если трап установлен с нарушениями технологии, помещение может затопить
Основные этапы монтажа
Для самостоятельной установки сухого сифона, следует внимательно изучить этапы его установки. Если соблюдать определенные условия и все делать правильно, то монтаж данной конструкции не вызовет проблем. Самой распространенной проблемой после самостоятельной установки гидрозатвора являются протечки. Если нет уверенности в собственных силах, стоит обратиться за помощью к мастеру, который сможет осуществить данную задачу легко и качественно.
Установка данного устройства осуществляется достаточно легко. Вот основные этапы:
- Вначале нужно проверить прибора. Прокладки и уплотнители должны находиться на своих местах ровно.
- Во время второго этапа между сифоном и раковиной помещается уплотнительное резиновое кольцо. Данное кольцо необходимо для герметизации стыка.
- Устанавливается сифон, а на стыки наносится уплотнительный герметик, позволяющий сделать швы более надежными и позволит уменьшить шанс протечки конструкции.
Любое устройство обладает своими преимуществами и недостатками. Рассмотрим основные достоинства сухого затвора:
- такое устройство не нуждается в частых проверках;
- благодаря тому, что сухая модель не требует наличия воды для выполнения своих функций, её можно устанавливать и в неотапливаемых помещениях;
- полимерные материалы, из которых делают сухие модели, обладают прекрасными эксплуатационными характеристиками и соответствуют современным техническим требованиям;
- такие приборы являются очень удобными и компактными;
- обладают хорошей устойчивостью к механическим воздействиям (в отличие от водной модели такой затвор довольно трудно сорвать);
- регулируют передвижение среды в системе;
- имеют неплохую резистентность к засорам;
- их монтаж можно проводить горизонтальным и вертикальным способом (водные приборы устанавливаются только вертикально);
- исключают скапливание и застой воды, поэтому развитие вредной для здоровья человека бактериальной флоры маловероятно;
- обладают отличными показателями шумоизоляции.
- очень долговечны.
Такие затворы, в отличие от водных, можно устанавливать горизонтально
Советы от профи
Трап – это уникальное приспособление, способное сохранить свободное пространство в ванной комнате. Но при монтаже самостоятельно необходимо учитывать множество нюансов, поскольку именно от этого зависит, будет ли вся конструкция выполнять необходимые функции. Вы можете выбрать наиболее подходящий вариант по типу конструкции и способу размещения.
При выборе трапа в магазине необходимо учитывать его высоту. Именно от этого зависит, на сколько сантиметров необходимо будет поднимать уровень пола и корректировать наклон. И чем выше конструкция, тем больше воды за одну минуту пропускает трап. Конструкции с регулируемым по высоте корпусом считаются самым практичным вариантом.
При выборе типа затвора специалисты советуют рассмотреть оба варианта, но при этом важно знать, что надежность универсального гидрозатвора несколько ниже. Саму конструкцию может сорвать, а также если вовнутрь попадет волос или нить от мочалки, велика вероятность, что затвор быстрее выйдет из строя
Отводная труба, которая соединяет трап и канализацию, должна быть максимально короткой и не иметь изгибы. Соединение обязательно должно иметь уклон в сторону канализации.
Для теплоизоляционного слоя специалисты рекомендуют выбирать экструдированный пенополистирол. Он имеет большую твердость и больше защищен от влаги.
Перед установкой трапа подберите наиболее подходящее положение. Поэкспериментируйте с плиткой. Общий вид напольного покрытия должен выглядеть гармонично и целостно. Постарайтесь выбрать такое положение, чтобы между трапом и стеной помещалось кратное количество плитки, тогда вам не понадобится подрезать некоторые элементы. Идеальным вариантом будет размещение декоративной решетки трапа вместо одной напольной плитки. Но если плитка слишком большая, то можно уложить ее таким образом, чтобы решетка находилась внутри трех или четырех элементов.
Разновидности сливных трапов
На сегодняшний день выпускается несколько типов подобных устройств. Каждый из них имеет собственные преимущества и недостатки.
Наиболее простым считается трап для душа в полу под плитку с водным затвором. В данном случае функции пробки, препятствующей проникновению зловония канализации, выполняет вода. Поэтому одним из наиболее существенных недостатков использования данного устройства можно считать постоянную сырость. Во избежание развития болезнетворных бактерий вокруг него нужно производить регулярную дезинфекцию. К преимуществам подобных конструкций можно причислить сравнительно низкую стоимость.
Следующей, более дорогой и современной разновидностью является трап для душа в полу под плитку с сухим затвором. Следует сразу оговориться, что он не создает сырости, приводящей к появлению плесени и грибка. Это обусловлено тем, что вся вода мгновенно сливается в канализационную систему. Работа сухого затвора обеспечивается за счет наличия особого клапана, представляющего собой посаженный в воронку шарик. По мере наполнения трапа водой этот шарик постепенно начинает всплывать, открывая слив. После удаления воды он вновь возвращается на место, перекрывая доступ воздуха из канализационной системы. Единственным существенным недостатком подобных сливных трапов можно считать то, что со временем клапан зарастает мусором, вследствие чего нарушается его работа. Во избежание подобных сбоев его рекомендуется регулярно очищать.
Дренажный колодец
Данную систему можно установить лишь на участке, где грунтовые воды протекают на большой глубине. В противном случае, из-за своей конструкции такой колодец будет всегда наполнен грунтовой водой, что сделает невозможным сбор в нем сточных вод.
Сначала нужно определиться с местом расположения колодца, хорошо, если промежуток между ним и баней составляет порядка 2 метров. При больших расстояниях могут появиться проблемы при создании нужного уклона сливной трубы. Вместе с тем, слишком близкое размещение колодца приведет к намоканию и проседанию фундамента в будущем.
Теперь можно определиться с материалом для монтажа. На это, как правило, повлияет тип грунта, потому что если почва осыпается, понадобится укреплять стены, а это – довольно частое явление.
Осуществить укрепление стен можно такими методами:
- Вкопать емкость из пластика или стали, в которой нет дна. В ней нужно будет проделать дыры для возможности движения воды.
- Выложить кладку в полкирпича, при этом нужно учитывать зазоры для отвода воды. Как вариант, для укладки можно воспользоваться диким камнем.
- Можно взять покрышки и уложить их колодцем друг на друга. В них нужно отрезать края и прорезать отверстия дли выхода воды.
- Если колодец прямоугольный, его стены можно укрепить листами волнового шифера. Укладка должна быть такой, чтобы волны последующего листа смотрели перпендикулярно волнам предыдущего.
Последовательность строительных работ:
- Делаем яму для колодца. Лучше если ее форма будет в виде цилиндра, в таком случае давление на стены во всех местах будет всегда одинаковым. Также, такая яма будет заметно реже ремонтироваться.
- Осуществляем укрепление стен одним из описанных выше способов.
- Подготавливаем слой для фильтрации. На дне колодца делаем керамзитовую, щебневую засыпку, или подушку из битого кирпича. Сверху засыпается слой из песка.
- Теперь нужно подвести канализационную трубу. Для этого нужно выкопать канаву с незначительным уклоном к колодцу. Достаточным считается уклон, который составляет 10 мм на каждый метр длины. Стоит помнить, что трубу нужно уложить ниже глубины промерзания грунта. Далее вывод трубы можно завести в колодец.
- Устанавливаем крышку колодца. Она может быть как бетонной, так и стальной, но обязательно съемной, потому что где-то раз в 6 месяцев колодец нужно будет чистить и производить замену фильтров. Теперь укрываем крышку пленкой и засыпаем грунтом.
Теперь дренажный колодец готов.
Присоединение трапа к канализации
Уклон канализационных труб регулируется строительными нормами. СНиП 2.04.01-85* устанавливает уклон прокладки труб диаметром 40-50 мм в бытовой сточной канализации равным 3 см на каждый метр трубы.
Это требование часто является решающим аргументом для выбора расположения сливного трапа для душа: он монтируется как можно ближе к канализационным стоякам. Если вы задумали установить трап в ванной типового многоквартирного дома, изменить место врезки в стояк вы не можете. Чтобы обеспечить сток воды приходится поднимать уровень пола во всей ванной комнате, либо так или иначе делать подобие душевого поддона.
Необходимые материалы и инструменты
Один из необходимых для такой работы инструментов – лазерный нивелир с функцией построения плоскостей. Без него будет трудно правильно выставить маячки так. Чтобы создать правильный уклон пола. Если у вас нет такого инструмента, лучше найти возможность взять его в аренду или приобрести, поскольку он будет полезен для множества работ по домашнему ремонту и отделки помещений.
Также необходимо подготовить:
- Сливной трап точечной конструкции.
- Канализационные трубы нужного диаметра (пластиковые).
- Материалы для создания стяжки (цемент, песок, воду). Можно купить готовую смесь или отдельные компоненты.
- Пенополистирол.
- Емкость для замешивания ЦПС и строительный миксер.
- Инструменты и маяки для заливки пола.
Подготовив все, согласно проекту, можно приступать.
Конструктивные особенности
Сливная яма для летнего душа или бани состоит из отводной трубы и резервуара, куда стекает вода. Труба для отвода воды должна прокладываться до обустройства фундамента. Она представляет собой широкий отвод, для которого крайне важен диаметр и форма.
Отводная труба должна быть без изгибов и дополнительных врезок. Её линейность прямо влияет на эффективность работы сточной системы. Любые повороты или перемычки могут стать причиной образования трещин и засоров;
- Её диаметр рассчитывается исходя из предположительного объема сточных вод. Труба должна быть заполнена жидкость только до половины, иначе она будет недостаточно эффективной. Для расчета можно использовать предположительную информацию о затратах воды (например, принять среднее значение на человека 0,2 кубометра), расстояние до сливного резервуара, уклон и предположительное сечение. В расчете также нужно учесть, что при максимальной наполненности между жидкостью и крышкой должно быть расстояние не меньше 1 метра ;
Пол в бане не утепляется, но труба тянется в открытом грунте. Поэтому она обязательно покрывается минеральным или стекловолокном, а также гидроизоляцией;
- Чтобы не было проблем с застоем жидкости на полу летнего душа или бани, он делается под определенным углом. Уклон принимается от 3% до 5%;
Труба на входе и выходе защищается металлической сеткой-фильтром. Это защитит её от загрязнений твёрдыми остатками, пеной и т. д.
Труба выводится в сливной резервуар. Эта яма находится на определенном удалении от бани. В отличие от выгребной ёмкости, этот слив практически всегда является открытым. Такой подход объясняется тем, что банная вода не представляет экологической опасности.
- Одним из самых важных факторов при оборудовании сливной ямы для бани являются грунтовые воды. Если они расположены высоко, то в обустройстве резервуара нет смысла. При любом изменении уровня грунтовых вод, яма будет непроизвольно наполняться. В таком случае, лучше просто вывести из бани сливную трубу на участок или за его пределы;
- Яма может быть изготовлена из кирпича, пластиковых бочек, пеноблоков. В некоторых случаях, её оборудуют даже из деревянных досок;
- На дно ёмкости укладывается песчаная подушка, поверх неё строительный мусор или обломки кирпичей. Это нужно для защиты ямы от заиливания.
Место соединения трубы и сливного резервуара дополнительно герметизируется и укрепляется гибкой муфтой.

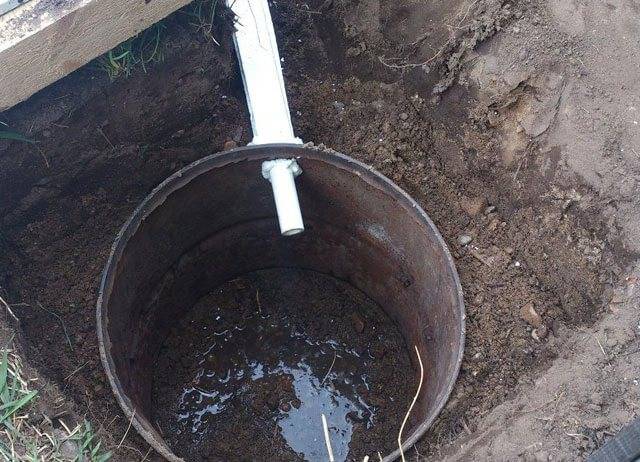

Металлическая сливная ёмкость для бани
Распространённые конструкции водоотведения
Таких конструктивных решений всего два:
- вода уходит через щели в деревянном полу;
- полы делают под уклоном к специальным трапикам, монтируемым на входе в канализационную трубу.
Протекающий пол
Самый простой и дешёвый вариант. Порядок действий:
- Доски укладывают на лаги с таким расчётом, чтобы между ними образовывался зазор в 5–7 мм.
- Под полом предусматривают резервуар, в который будет стекать вода. Канализационной трубой связывают ёмкость со сливным колодцем.
- Доски не закрепляют, чтобы иметь возможность в любой момент вынести их на воздух для просушки.
Утеплить такую деревянную конструкцию удастся, если под ней оборудовать бетонное основание со сливом. В этом случае баня из летней преобразуется в круглогодичную.
Непротекающее покрытие из дерева
Такая конструкция более сложна в реализации, чем с протекающими полами. Данный вид пола делают из двух слоев, с утеплённым горизонтальным нижним слоем. Верхний слой делают под уклоном, стёсывая лаги, на которые опираются доски, под нужным углом.
Для изготовления непротекающих полов, расположенных под небольшим уклоном для беспрепятственного стока воды по направлению к водоотводящему трапику, используют шпунтованную доску. Система «шип-паз» обеспечивает аккуратное выполнение работ и надёжность полов. Прежде чем уложить деревянный пол с уклоном, доску следует хорошенько высушить. Сырая доска, отдав влагу, образует щели.
Бетонное основание
Бетонным раствором заполняют пространство внутри фундамента практически на неограниченную высоту. Для монтажа такого основания бетонный раствор можно укладывать прямо на утрамбованный грунт либо предварительно насыпать «подушку» из песка и щебня.
Бетонное основание делают с небольшим уклоном к трапикам, через которые вода попадает в канализационную трубу. Трапики снабжены съёмной решёткой и имеют сливной сифон, служащий для того, чтобы холодный воздух не проникал в помещение из-под пола.
Финишное напольное покрытие возможно как из дерева, так и из плитки. Поскольку плитка будет расположена под небольшим уклоном, нужно выбирать нескользкую.
Вопрос со скользким полом в бане поможет решить деревянная решётка, сделанная из брусков, закреплённых на рейках. Зазор между брусками не должен превышать 6 см, чтобы в него не проваливалась детская ножка.
Как сделать сухой затвор самостоятельно?
Для того чтобы сделать данное устройство самостоятельно, потребуется пластиковый шарик и прокладка. Шарик должен немного больше, нежели диаметр сточного отверстия.
- Пластиковый шарик нужно разместить на отверстие стока.
- После этого надо его закрепить по краям. Фиксация шарика должна быть надежной.
- Для осуществления данной задачи нужно надеть на канализационную трубу прокладку, которая надежно зафиксирует шарик в трубе. Высота стенки над уровнем сточной трубы не должна быть меньше 5 см.
Во время использования системы шарик всплывает, и вода легко проникает в канализацию. При бездействии конструкции шарик лежит на отверстии стока, чем перекрывает путь канализационным газам.
Виды сливных трапов
Типы затворов
В банях могут применяться различные конструкции для удаления сточных жидкостей и твердых отходов
Для выбора подходящей и максимально надежной системы необходимо принимать во внимание такие факторы: тип почвы на земельном участке, глубину промерзания земли в данном регионе, размеры постройки и интенсивность ее использования, наличие домовой канализации на участке, возможность подключения к центральной системе приема стоков
Под полом бани, отступая от фундамента полметра, выкапывается приямок глубиной до 1,5 м.
В случае большой протяженности канализационной системы в нее дополнительно включаются специальные колодцы. Они предназначены для осмотра и очистки трубопроводов. Смотровой колодец представляет собой бетонный или кирпичный резервуар с двойной крышкой, предохраняющей в нем расположенный трубопровод от промерзания. Внутренняя крышка колодца укрыта теплоизолирующим материалом, а внешняя может быть засыпана грунтом.
Дренажный колодец — это обустроенная выемка в грунте. Он выкапывается в небольшом удалении от бани глубиной, достаточной для защиты стоков от замерзания. Устройство такого колодца потребует значительного объема земляных работ.
- Выбрать место и выкопать колодец нужной глубины. Например, при уровне промерзания почвы 0,7 м дно колодца будет располагаться ниже него на 0,8 м с учетом расположения сточной трубы и подсыпки. Общая глубина выемки грунта составит 1,5 м. В плане размеры углубления составляют обычно 1х1 м и более в зависимости от количества постоянных гостей, посещающих заведение.
Канализационные системы с устройством приямка устраиваются на плотных грунтах. Он предназначен для сбора и удаления за пределы постройки загрязненных стоков.
Ввод в приямок сливной трубы размещается на расстоянии 9-12 см от его дна.
Гигиенические нормы банных построек требуют устройства септиков при планировании санузлов. Для изготовления такой конструкции необходимо:
- Выкопать небольшой котлован и забетонировать его стены. Дно выемки должно содержать песок или гравий.
Работает септик так: под влиянием анаэробных бактерий отходы человеческой жизнедеятельности разлагаются в первом резервуаре, а из второго сосуда — поступают в грунт, очищаясь в слоях дренажа основания септика. При достаточном его объеме ассенизаторы не понадобятся. Несмотря на то, что устройство септика требует много времени и материальных вложений, полученная система будет оптимальна в соотношении ее цены и качества.
Для устройства канализации не рекомендуется использовать деревянные короба или металлические трубы. Материал их изготовления подвержен быстрому гниению и коррозии во влажных условиях. Целесообразным будет применение труб из пластика или чугуна. Для транспортирования сточной воды при устройстве канализации для бани хорошо подходят прочные полиэтиленовые трубы. Их крепления позволят подключить к системе не только парилку и моечное отделение бани, но и санузел.
Трапы для сбора грязной воды устраиваются в полу парилки и моечного помещения бани. Для удаления стоков из комнаты отдыха при ее влажной уборке в пороге оставляется отверстие. Через него вода перемещается в моечное отделение, оборудованное приемным трапом. Для реализации такой возможности полы в бане выполняются с небольшим уклоном в направлении размещения водосборников.
Надеемся, что общее представление об отводе стоков вы получили и обустроить своими руками канализацию для бани теперь сможете. Работа займет немало времени и потребует определенной сноровки, но результат этого заслуживает.
Ключевые критерии при выборе слива
Сливные устройства имеют широкий ассортимент и отличаются своим разнообразием, поэтому при выборе стоит учитывать параметры, от которых зависит эффективность трапа.
Для начала надо определиться с направлением слива. Душевой трап в полу под плитку с горизонтальным выводящим элементом имеет небольшую высоту и используется, если ширина стяжки ограничена. Вертикальный слив можно установить только в низко установленную канализацию.
Трап с вертикальным сливом
Пропускная способность слива должна быть минимум 0,4 литра в секунду. Рекомендуемая скорость – 2 л/с. Чем шире выходная трубка слива – тем лучше она пропускает воду. Выбор затвора в сифоне зависит от частоты использования душевой кабинки. Гидрозатвор требует постоянного наличия в сливе малого количества воды для защиты помещения от запахов, тогда как сухой блокирует их в любом состоянии.
Регулируемый по высоте слив для душа позволит подогнать размер при монтаже и точно состыковать его с плиткой на полу. Дешёвые модели не имеют функцию регулировки. В последнюю очередь, определившись с функциональными параметрами, ориентируются на внешний вид устанавливаемой решётки.
