Размеры гаражных ворот (высота и ширина)

Типовые размеры гаражных ворот

В первую очередь рассмотрим стандартные размеры гаражных ворот, используемых для хранения одного автомобиля: минимальные размеры по ширине составляют 2,25 м, средние – 2,5 м. Минимальная высота гаража составляет 2 м.

Что же касается максимальных размеров такого сооружения, то они не ограничены и не регламентированы никакими стандартами.

Совет! Чтобы получить более точные размеры гаража на этапе планирования его постройки, следует измерить машину и добавить к полученным размерам по 30 см с каждой боковой стороны. В среднем, ширина легковушки без учета боковых зеркал составляет 180 см. Если прибавить к ним 60 см, то получится стандартный размер в 2,4 м.

Стандартная ширина ворот для гаража зависит от вида транспортного средства, которое будет там находиться на хранении:

  • если в гараже предполагается хранение мотоцикла, скутера, то ширина ворот должна составлять как минимум 1,8 метра;
  • легковушке достаточно 2,5 метра;
  • ширина воротного проема в гараже, где планируется хранение джипа, микроавтобуса должна быть не менее 4,8 метров.

Что касается возведения гаража для хранения одновременно двух автомобилей, то строительные нормы и регламенты не указывают четких границ и размеров воротного проема. На практике наиболее оптимальной шириной гаражных ворот в данном случае будет величина в 4,8 метра.

Пространство для проезда автомобиля будет меньше проема, поскольку некоторое место занимает каркас конструкции ворот. И этот момент следует учитывать на этапе проектирования данного элемента.

На этапе изготовления любого типа гаражных ворот необходимо учитывать следующие показатели:

  • ширина и высота проема;
  • наличие свободного пространства для открытия/закрытия створок ворот – речь идет о распашном типе;
  • высота притолоки – расстояние от потолка до проема;
  • минимальный зазор от боковых стен постройки до проема.

Особенности размеров рулонных ворот

При выборе рулонного варианта следует учитывать особенности модели: блоку в который будет скручиваться полотно требуется пространство. Нужно заранее измерить высоту рулона и добавить этот показатель к проему или притолоке, в зависимости от места расположения блока.

У каждого производителя модели собственные стандарты.

Рассмотрим показатели на примере популярных компаний:

  • «Alutech» (Алютех) – Беларусь;
  • «Doorhan» (Дорхан) – Россия.

Российские варианты предназначены для гаражей с шириной боковых простенок в 12 см и притолокой около 10 см.

Их стандартные показатели:

  • минимальная высота – 1,8 метра, максимальная – 2,7 метра;
  • минимальная ширина – 2 метра, а максимальная – 3 метра.

У «Алютеха» существует 2 варианта: «Standard» и «Classic».

Основные стандарты белорусских подъемных гаражных ворот:

  • минимальная ширина моделей – 2,8 метра, максимальная – 6 м;
  • минимальная высота – 2,25 метра, максимальная – 3,08 м.

Как сделать откатные ворота с калиткой своими руками. Читайте дальше об этом.

Вас интересуют три простых варианта утепления гаражных ворот современными теплоизоляторами? Мы рады Вам помочь, читайте дальше.

Видео: как сделать гаражные ворота своими руками (чертёж, порядок работ)

https://youtube.com/watch?v=5WEpOnTbuao

Часто гаражные ворота считают несложной конструкцией, поэтому их монтаж часто оставляют на самый последний момент, предполагая, что всегда можно подобрать готовое изделие под существующий проём и автомобиль. Отчасти это действительно так, особенно если ваше транспортное средство обладает стандартными размерами. Но даже в таком случае расчёт окажется нелишним, поскольку различные факторы способны оказывать существенное влияние на выбор конструкции

Поэтому так важно внимательно и детально проанализировать информацию ещё на этапе проектирования, чтобы подобрать идеальный с точки зрения технических характеристик и экономичности вариант, который подойдёт именно вам и вашему гаражу

Что учесть при выборе высоты потолка

Высота самого потолка внутри гаража высчитывается от пола до непосредственно потолка. Следует подумать о настиле в гараже. Если на данный момент имеется пол из гравия, а затем планируется его переделать на какое-либо покрытие (см. Типы полов для гаражей и какой лучше выбрать), то высота потолков в гараже уменьшится.

  • Высота потолка должна учесть еще две вещи. Это наличие внутри помещения подъемника и светильников. Эти два обстоятельства способны уменьшить высоту потолка в гараже, особенно, если открывать багажник.
  • Оптимальная высота потолков в помещении для легковых автомобилей, которая считается от пола до края выступов или свисающих элементов на потолке, должна быть не меньше 2 метров. Если гараж предназначен для грузового транспорта, то высота увеличивается до 3 метров.
  • В принципе, для спокойствия, если есть возможность, высоту, как и гаражные ворота, лучше увеличить на 0,3 м.
  • Оптимальным решением для крыши гаража является односкатная или двухскатная крыша. Такой вид крыши способен увеличить потолки в помещении.

Секционные ворота

Эта конструкция ворот предполагает их ручное открывание, а также при помощи пульта. Секционные ворота применяются в бытовом гаражном строительстве. Но благодаря тому, что особенности конструкции дают возможность сделать их до 6 метров, такой тип ворот применяется и в производстве и дома. Цена их не низкая и поэтому надо заказать все по своим параметрам.

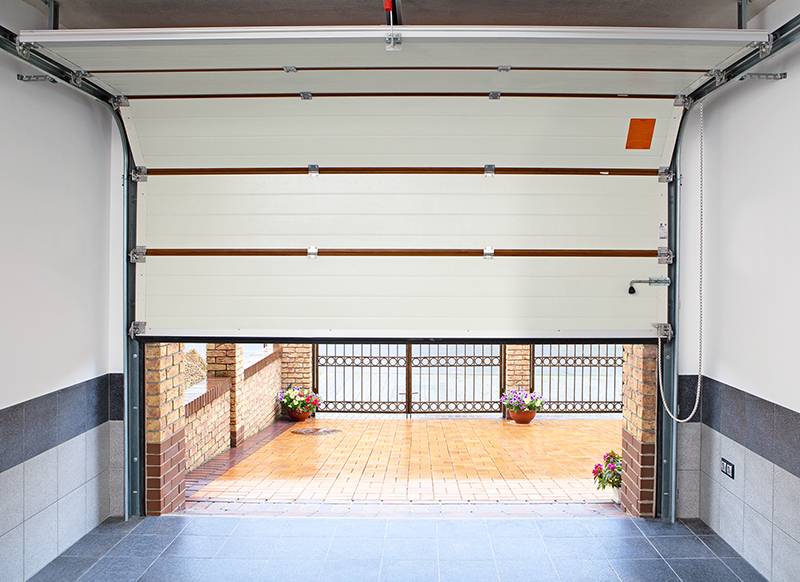

Секционные ворота гаража

  • К секционным относятся и рулонные ворота. Они представляют собой конструкцию, состоящую из ламелей по 2 см, которые во время открытия накручиваются на вал и упрятываются в короб.
  • Рулонные ворота отличаются от роллетных конструкций. В последних конструкция также упрятывается в короб, но в рулон не сворачивается. Для ворот 2,5 м такая конструкция смотрится красиво, но если высота больше, то рулонные ворота не имеют такого же привлекательного вида.
  • Существует такой вид ворот, как подъемные. Они очень популярны и современны. Но для того, чтобы их установить в гараже, необходимо наличие свободного пространства, примерно в метр шириной. Подъемные ворота могут иметь стандартную высоту 2,2 м, для производственных ангаров применяются ворота 5 — 6 метров. В таких видах ворот предполагается особенная прочность для опор, а также для креплений и рельс. Все эти конструкции подвержены повышенным нагрузкам. Сами ворота изготавливают из стали высокой прочности.
  • Несомненно, такие ворота в наибольшей степени обеспечивают сохранность и простоту эксплуатации. Но рекомендуется открывать подобные конструкции не более 10 раз за сутки, иначе срок службы их может существенно сократиться.

Общие размеры ворот

Выбор правильной конструкции и размеров – основная составляющая при проектировании гаража. Это поможет избежать многих проблем:

  1. Заклинивания механизма с дальнейшим ремонтом.
  2. Образования трещин на участках примыкания.
  3. Проседания створок, неплотного прилегания друг к другу.


Стандартные размеры проема гаража

Во время определения размеров ворот требуется опираться на модель машины. Так, шестая марка Жигулей по ширине 163 см, а кроссовер Audi Q3 – 183 см.

Отличие несущественное, но ГАЗель больше по ширине «шестерки» на 55 см. Это влияет на высоту и ширину требуемого въезда. Чтобы точно рассчитать минимальный размер, нужно добавить по 350 мм с левой и правой частей.


Установка гаражных створок под джип

Дополнительные факторы для определения размера воротных конструкций:

  1. Способ заезда, его месторасположение.
  2. Вид и предназначение гаражного помещения (для промышленного производства, частного дома).
  3. Сколько транспортных средств планируется размещать.
  4. Компания-изготовитель (каждая имеет собственные стандарты).
  5. Конструктивные отличия разных видов полотен.


Стандартный образец

Оптимальный для легковой машины

Теперь решим, какие должны быть размеры гаража для легкового автомобиля, чтобы там можно было не только поставить машину, но и складировать запчасти, инструменты, велосипед, горюче-смазочные материалы и запасной комплект шин. По длине такая постройка должна быть на 3-3,5 м больше, чем длина машины – так будет удобно и из багажника покупки вытаскивать, и под капот заглянуть, да и место для шин, верстака и всего, что не уместилось дома на балконе, останется.

Какой ширины гараж? Оптимальная ширина гаража должна быть больше ширины автомобиля на все те же 3 м, чтобы можно было открыть дверь с комфортом, не опасаясь ее оцарапать. Да и появится свободное пространство для стеллажей с вещами, необходимыми любому автомобилисту.

Какой должна быть высота гаража? Оптимальная высота потолка в гараже – три метра, под такой потолок можно спокойно заводить даже достаточно высокую легковую машину. Кроме того, такая высота комфорта для человека и позволяет обустроить антресоли. Если вспомнить «Приору» из прошлого примера, то оптимальный дом для нее и будет обладать длиной 7,35, шириной 5-6 и высотой в три метра.

К тому же, такое помещение хорошо подходит «на перспективу», так как в него уместится без проблем и более крупный автомобиль, даже внедорожник.

Для джипа

Кстати, о внедорожниках, ведь обладатели частных домов нередко предпочитают подобные машины – либо по статусу, либо по суровой необходимости. Что можно сказать про размеры гаража для джипа? Здесь, как и для легкового автомобиля, нужно учитывать размеры техники.

Внедорожники обычно серьезно прибавляют в длине и высоте, потому и помещение для них должно быть выше и больше. Для примера возьмем ToyotaLandCruiserJ200, ее длина 4,95 м, ширина 1,97 м, высота 1,88 м. Берем известные нам цифры и прибавляем, в итоге получаем комфортные размеры гаража с длиной-шириной-высотой 8-5-3 метра.

Имеет смысл сделать на 2-3 метра шире и на метр выше, для большего комфорта. Если вы обладатель особо крупного джипа, например, с кузовом пикам, то тут уже удобная длина гаража может вырасти до 10 метров.

Для микроавтобуса

Если вы обладатель микроавтобуса или грузовой «ГАЗели», то размеры нужного вам гаража возрастают.

Размеры гаража для микроавтобуса:

Давайте вычислим размеры гаража для газели с удлиненной платформой. Ее длина составляет 6,7 м, а высота с учетом тента может достигать 2,5 метра. Тут длина гаража должна быть около 10 метров, особенно если вы собираетесь в нем не только хранить машину, но и производить ее ремонт и погрузку-разгрузку.

В последнем случае имеет смысл сделать пристрой к помещению с одной из сторон, где можно будет хранить грузы отдельно от запчастей, масла и бензина.

И, что естественно, требуется существенно увеличить высоту гаража для газели, до трех с половиной метров.

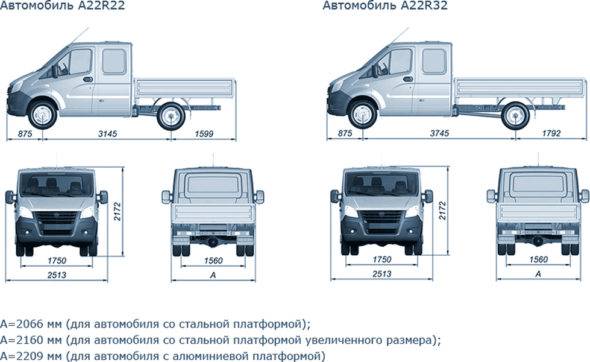

Для газели размеры гаража — фото:

Принципы высоты ворот гаража

Высота гаражных ворот — очень важный аспект, ведь именно от нее напрямую зависит, какое транспортное средство может беспрепятственно попасть в помещение. Наилучший вариант — когда высота гаража и конструкции соответствуют друг другу, то есть если они одинаковы.

Немалую роль играет тип гаражных ворот. К примеру, если они будут распашными, то большие параметры могут сделать работу затруднительной в результате внушительного веса створок.

На сегодняшний день не существует определенных стандартов по высоте гаражных ворот, все зависит от индивидуальных предпочтений. Если вы планируете заказывать готовую конструкцию, то стоит знать, что большинство производителей уточняют основные габариты выпускаемой продукции.

В основном люди отдают предпочтение ширине 2-5 и высоте 2-3 метра. Если габариты будущей конструкции планируются нестандартные, то будьте готовы к необходимости делать ее на заказ.

Разновидности ворот в гараж

Сегодня известны такие типы гаражных ворот:

  • Секционные: наиболее дорогостоящие;
  • Рольставни или рулонные. Принцип действия такой же, как у предыдущего варианта, но стоимость значительно ниже;
  • Откатные: недорогие, но занимают много места;
  • Распашные: самые дешевые и популярные, легкие в исполнении.

Последние два типа чаще всего используются на корпоративных и производственных площадях, а также в ангарах, где площадь позволяет производить их монтаж.

Принцип расчета высоты

Правильно определить оптимальную высоту гаражных ворот можно в соответствии с некоторыми основными факторами

В первую очередь берутся во внимание основные габариты транспортного средства, к тому же лучше делать небольшой запас на случай эксплуатации в будущем других автомобилей

Известны случаи, когда у людей есть вместительный гараж, но свою фуру приходится оставлять на платной стоянке, потому что она не способна пройти в проем. В среднем высота легкового автомобиля составляет 1,5 метра, а грузового транспорта — 1,9-2 метра.

Желательно делать уклонный заезд в гараж: бывают ситуации, когда во время въезда транспортное средство немного наклоняется. Особенно такая ситуация актуальна для построек на неровной местности или под домом.

Важно учитывать: гараж имеет небольшой порог, из-за которого во время въезда автомобиль немного подскакивает, что обуславливает необходимость дополнительного пространства в гараже. Размеры дверного проема для гаражных ворот

Размеры дверного проема для гаражных ворот

Не забывайте учитывать необходимость открывать багажник, не выезжая из помещения. Опираясь на эти факторы, рассчитайте необходимые параметры и прибавьте к ним 20 сантиметров. Водители легковых автомобилей обычно делают высоту в 2,5 метра.

Конечно, можно сделать и проем в два метра: машина пройдет, но в дальнейшем изменить высоту будет очень сложно. Если у вас джип или микроавтобус, то лучше делать высоту не менее трех метров.

На какие критерии ориентироваться при выборе ворот для гаража

Выбор зависит от многих факторов:

  • из какого материала построен гараж;
  • есть ли стационарное отопление и подведена ли электрика;
  • какое утепление гаража и климат в регионе;
  • нужна ли надежная защита от взлома;
  • сколько свободного места для удобного открытия створок;
  • нужна ли калитка. В некоторых конструкциях частое открытие и закрытие полотна приводит к быстрой поломке автоматики, это нужно учитывать;
  • возможна ли установка и ремонт конструкции своими руками и сколько стоит профессиональное обслуживание ворот от компании производителя;
  • какие запорные системы можно установить.

В качестве вывода:

  • если интересует низкая стоимость и высокая надежность, то приобретайте стальные распашные или подъемные гильотинные ворота;
  • интересует теплоизоляция гаража – лучший выбор секционные ворота из герметичных утепленных секций;
  • мало места в гараже и перед ним – подойдут роллеты и подъемно-поворотные конструкции;
  • наибольшую надежность и защиту от взлома гарантируют все виды подъемно-поворотных и распашных ворот.

Общие размеры ворот

Выбор правильной конструкции и размеров – основная составляющая при проектировании гаража. Это поможет избежать многих проблем:

  1. Заклинивания механизма с дальнейшим ремонтом.
  2. Образования трещин на участках примыкания.
  3. Проседания створок, неплотного прилегания друг к другу.

Стандартные размеры проема гаража

Во время определения размеров ворот требуется опираться на модель машины. Так, шестая марка Жигулей по ширине 163 см, а кроссовер Audi Q3 – 183 см.

Отличие несущественное, но ГАЗель больше по ширине «шестерки» на 55 см. Это влияет на высоту и ширину требуемого въезда. Чтобы точно рассчитать минимальный размер, нужно добавить по 350 мм с левой и правой частей.

Установка гаражных створок под джип

Дополнительные факторы для определения размера воротных конструкций:

  1. Способ заезда, его месторасположение.
  2. Вид и предназначение гаражного помещения (для промышленного производства, частного дома).
  3. Сколько транспортных средств планируется размещать.
  4. Компания-изготовитель (каждая имеет собственные стандарты).
  5. Конструктивные отличия разных видов полотен.

Стандартный образец

Видео: как сделать гаражные ворота своими руками (чертёж, порядок работ)

Часто гаражные ворота считают несложной конструкцией, поэтому их монтаж часто оставляют на самый последний момент, предполагая, что всегда можно подобрать готовое изделие под существующий проём и автомобиль. Отчасти это действительно так, особенно если ваше транспортное средство обладает стандартными размерами. Но даже в таком случае расчёт окажется нелишним, поскольку различные факторы способны оказывать существенное влияние на выбор конструкции

Поэтому так важно внимательно и детально проанализировать информацию ещё на этапе проектирования, чтобы подобрать идеальный с точки зрения технических характеристик и экономичности вариант, который подойдёт именно вам и вашему гаражу

Размеры гаража: что на них влияет?

Какого размера гараж делать? Прежде всего, нужно знать и понимать факторы, от которых зависит размеры строительства гаража, какие ограничения существуют на его максимальные или минимальные габариты. Первый фактор – размер участка гаража и где располагается постройка. Если гараж находится в кооперативе, то особо не разгуляешься, скорее всего, в вашем распоряжении стандартные размеры гаража.

Размеры гаража стандарт:

  • 3х6х2.2 м.
  • 4х6х2.2 м.

Другое дело, если вы живете за городом или в частном секторе, то там размеры гаража на участке вы выбираете уже сами.

Вот на этом моменте в дело вступает второй фактор – длина, ширина и высота вашего железного коня. Естественно, гараж должен вмещать ваш автомобиль и обеспечивать комфортный въезд, выезд и выход из машины. По-хорошему, этот фактор следует учитывать «на перспективу» — вдруг вы через несколько лет приобретете машину крупнее, а, может, даже купите микроавтобус.

Также на размеры гаража для машины влияет наличие в вашей семье мотоцикла, велосипеда или снегохода, ведь его тоже нужно куда-то ставить на хранение и обслуживание.

Можно сделать отдельный мотогараж. Как? Читайте в нашей статье.

Кстати, об обслуживании. Если вы планируете проводить внутри гаража простой ремонт и обслуживание своего транспорта – под это тоже нужно выделить место, ведь где-то надо ставить стеллажи для запчастей, верстак, пресс, ящики для инструментов и прочее, прочее, прочее. Наличие небольшого склада для ГСМ, запчастей и инструментов существенно увеличит, особенно в длину, габариты гаража.

И последний, но немаловажный фактор – ваш бюджет. Если он небольшой – то стоит задуматься о достаточно компактном гараже-боксе, чья задача просто хранить ваш автомобиль от непогоды и хулиганов.

В ином случае лучше сделать размеры постройки больше. А если бюджет для вас – не проблема, то можно попробовать и разгуляться и сделать комнату отдыха, площадку для двух автомобилей или даже второй этаж.

Стандартный размер гаража для легкового автомобиля:

Разновидности воротных систем

Требуется непременно учитывать описанные выше факторы, перед тем как выбирать ворота

Также непременно нужно обращать внимание на параметры полотен, материал изготовления гаража (пеноблок, кирпич, газобетон), учитывается вес конструкции, особенности монтажа

Выбирая секционный тип створок, следует дополнительно увеличивать пространство для пружинного подъемника и боковых направляющих.

В плане пространства проезда габариты гаражного проема бывают разными, главное – это комфортный въезд авто. В связи с этим отметим следующее:

  1. Распашной тип, как правило, делается по ширине 4000–6000 мм. При установке необходимо знать о недостатках. К примеру, дополнительно требуется пространство для открытия ворот гаража. Владельцы, выбравшие эту конструкцию, жалуются на сложности эксплуатации зимой. Также металлические створки могут провисать раньше указанного времени.
  2. Откатные системы – идеальный вариант для производственных предприятий.
  3. Рольставни не нуждаются в увеличении гаражного помещения.


Автоматические гаражные конструкции для джипа

Подбирая, какие должны быть размеры ворот, нужно предварительно учитывать все детали, рассматривая плюсы и минусы конструкции.

Размеры гаражных ворот для легкового автомобиля

Ворота на гараж, размеры, цена которых зависят от количества авто, необходимо разместить в помещении. Также от выбранного типа конструкции (рулонная, секционная, распашная) с механическим или автоматическим типом управления зависит стоимость приобретаемой въездной системы.

Проем для легкового автомобиля должен обеспечивать свободный проезд, при выборе конструкции следует учитывать расположение ее деталей над проемом или по обе стороны от въезда, какой формы перекрытие, и с учетом этого планировать покупку той или иной модели. Все нюансы по выбору вы можете возложить на наших менеджеров и замерщика, которые подготовят вам для согласования готовое решение.

Популярные фирмы-производители

В последнее несколько лет все большую популярность приобретают подъемные ворота. Основными преимуществами данного типа конструкции является удобство эксплуатации и высокая надежность. Стандартные размеры гаражных ворот подъемного типа несколько различаются у различных производителей, наиболее известными из которых являются следующие:

  • DoorHan. Ширина ворот декларируется трех вариантов – 2500, 2750 и 3000 миллиметров, высота – от 2100 миллиметров с шагом увеличения 100. В результате возможно большое количество комбинаций различных типоразмеров гаражных ворот;
  • Hormann. Минимальная величина стандартных размеров начинается от 2250*1875 миллиметров, максимальными размерами являются 6000*3000 миллиметров. Шаг изменения и ширины, и высоты равняется 125 миллиметрам;
  • Alutech. Предлагает, возможно, самое большое количество различных типовых размеров. Так, ширина ворот начинается от 2250, высота – с 2085 миллиметров. Оба показателя увеличиваются с шагом 125 миллиметров, создавая широкую линейку продукции всевозможных размеров

Ryterna. Изготавливает гаражные ворота двух вариантов ширины – 2500 и 3000 миллиметров при трех вариантах высоты – 2150, 2260 и 2370 миллиметров. В результате, фирма предлагает шесть возможных стандартных размеров.

Таким образом, исходя из габаритных размеров автомобиля и рекомендуемого запаса по высоте и ширине, можно подобрать стандартные размеры гаражных ворот подъемного типа любого из представленных на рынке производителей.

Высота потолка в гараже

Внутреннее пространство и размеры гаража влияют на удобство при его пользовании. Для запчастей, механизмов, размещения различных инструментов и обслуживания авто должно быть в помещении достаточно места. Для безопасной эксплуатации автомобиля в гараже необходимо правильно рассчитать его высоту.

Она должна быть согласно СНиП не меньше двух метров и выбор большего значения не ограничивается.

Любого владельца вполне может удовлетворить нижний предел для легкового авто. Только вот в таком помещении комфортно себя чувствовать не получится. Это не только место, куда ставят автомобиль. Его обслуживание и ремонт также здесь производится. Если гараж встроен в жилое здание, то происходит постоянно выгрузка и погрузка грузов, которые перевозятся в автомобиле. При этом должен открыться полностью багажник, который не должен коснуться крыши, потолка, автоматических ворот. Расстояние между фактическим потолком и уровнем пола (или землей) определяет высоту потолка. Уровнем считается при строительстве гаража законченный полностью вариант пола с финишным покрытием или уложенной декоративной плиткой.

Данные, которые нужны для расчета оптимальной высоты потолка:

  • Высота самого автомобиля;
  • Место под потолком, где размещаются освещение и элементы автоматических ворот (300 мм);
  • Расстояние, при котором багажник открывается безопасно (500 мм);
  • Запас высоты (свободный) для гаража (200 мм).

Как сделать подъемного типа ворота для гаража: пошаговая инструкция

Ниже поэтапно разберем создание створок, обшитых профнастилом. Укажем наиболее важные моменты при монтаже.

Инструменты, материалы

Для работы понадобятся:

  1. Профнастил толщиной 0,7 мм для обшивки.
  2. Профильная труба размерами 20*40 мм, толщиной 2 мм для рамы.
  3. Металлический уголок 40*40 мм, толщиной 4 мм.
  4. 2 пружины диаметром 30 мм.
  5. 2 ролика для болтового крепления. Ширина зависит от размеров направляющих.
  6. Из крепежных элементов ‒ анкерные болты 30 см, саморезы ‒ 10 см.
  7. Стальной лист толщиной 4 мм.
  8. Швеллер ‒ 40*80 мм.

Из инструментов должны быть:

  • набор гаечных ключей;
  • шуруповерт;
  • электродрель;
  • молоток;
  • отвертка;
  • рулетка, уровень, маркер или карандаш;
  • болгарка;
  • сварочный аппарат.

Подготовка проема

До начала установки стоит учесть, что гаражный проем под ворота должен соответствовать таким требованиям:

  1. Наличие достаточного свободного пространства для крепежа направляющих.
  2. Ровность стен как по вертикали, так и по горизонтали.
  3. Соответствие несущей способности к будущей нагрузки от ворот.

Помещение, возведенное из бетонных блоков или полнотелого кирпича, достаточно надежное и не нуждается в усилении для крепежа направляющих. А вот конструкции, собранные из пустотелых пеноблоков, досок, газоблоков, потребуется усилить или просто отказаться от ворот с подъемником и выбрать другой тип.

С целью усиления на стены наносят в несколько слоев штукатурку или фиксируют по торцам дверного проема металлические уголки размерами 50*50 мм, 75*75 мм.

Создание коробки

Главной силовой деталью будущих ворот станет коробка, вмонтированная в проем, поскольку именно на нее будет приходиться основная нагрузка.

Сделать ее можно из бруса или металлического уголка. Рассмотрим второй вариант. Он более надежен.

Элементы монтируются в виде буквы П: два по бокам и один сверху.

Уголки скрепляем анкерными болтами. Нижнюю часть рекомендуется заглублять минимум на 2‒3 см в пол.

Сборка рамы, установка направляющих

Описание по изготовлению рамы выглядит так:

  1. Профильная труба режется болгаркой на нужные размеры в соответствии с чертежом.
  2. Готовые детали раскладываются на ровном столе или любой ровной плоскости. Проверяется соблюдение прямых углов.
  3. Места стыков прихвачиваются сваркой.
  4. Проверяется длина диагоналей. Если отклонений не обнаружено, то выполняется сплошное приваривание стыков.
  5. Для повышения жесткости рамки по углам допускается приварить косынки.
  6. Все швы зачищаются. Конструкцию покрывают антикоррозийной грунтовкой.
  7. Проводится пробная установка в проем. Проверяется соблюдение уровня.

Теперь нужно приступать к созданию другой рамы, которая будет под потолком:

  1. Делаются два направляющих под ролики. Проще всего сварить их из металлических уголков.
  2. Крепятся к опорным балкам болтами.
  3. Сюда же присоединяются сделанные из швеллера рычаги для открытия и закрытия створки.
  4. Пружины фиксируют к краям рычагов, на опоры, движущиеся кронштейны.

Все соединения проверяются на соблюдение вертикали, горизонтали.

Обшивка, фиксация створки

Порядок работ:

  1. Готовая рамка кладется на горизонтальную плоскость.
  2. К ней кровельными саморезами с резиновым уплотнителем прикручиваются листы профнастила. Шаг крепежа ‒ от 15 до 20 см.
  3. Болтами фиксируется ручка для открывания полотна.
  4. Створка выставляется в проеме. Проверяется крепление рычагов пружин.
  5. Проверяется работа ворот. Если створка движется плавно, то ее снимают и фиксируют болтами рычаги.
  6. Регулируется натяжение пружин.

При механическом управлении ставится запорное устройство, замок.

Утепление ворот

Для теплоизоляции лучше всего подойдут плиты пенопласта или пенополистирола. Минеральная вата также допустима, но со временем она дает усадку.

Пенополистирол нужно брать толщиной 4 см, плотностью 20 кг/ куб. м. Сначала проводятся замеры, обрезаются подходящие куски материала.

Крепятся плиты к профнастилу изнутри помещения жидкими гвоздями. Сверху саморезами со сверлом монтируется стальной лист.

Монтаж системы управления

Для повышения комфорта эксплуатации к ручному способу открытия добавляют автоматический с электроприводом.

В стандартный комплект входят:

  • блок управления;
  • приемник сигнала;
  • пульт дистанционного управления.

Краткий порядок установки автоматики:

  1. Створка проверяется на наличие зазоров.
  2. По инструкции производителя выполняется сборка привода.
  3. По центру потолка фиксируется направляющая балка.
  4. В задней части балки крепятся кронштейны на дюбеля.
  5. Монтируется привод.
  6. Крепится рычаг. Одну его часть фиксируют к створке, вторую ‒ к тросу.
  7. Прокладывается электрическая проводка.
  8. Выполняется пробный запуск.

Типы ворот, их минимальные и максимальные параметры

Габариты гаражных ворот напрямую зависят от типа открывания створок. Для одного типа необходимо наличие свободного места под потолком, для другого — место под откатной механизм, для большинства распашных конструкций — пространство для распахивания обеих створок. Ниже мы рассмотрим данные различия.

Рулонные гаражные ворота


Рулонные ворота в гараже Такая конструкция представляет собой полотно, состоящее из алюминиевых панелей. Полотно скручивается в рулон и помещается в коробе над проемом. Управление рулонной створкой может осуществляться автоматически или вручную. При выборе габаритов створки следует учитывать высоту притолоки, чтобы рулон свободно помещался под потолком и не закрывал собой проем. Размеры гаражных ворот могут быть любыми, в соответствии со стандартом изготовителя. Выпускаются рулонные конструкции шириной 2-3 м и высотой 1,8-2,7 м.

Распашные гаражные ворота

Такой тип конструкции состоит из двух створок, открывающихся наружу. Следует учитывать наличие места для раскрывания створок со стороны улицы.

Распашные гаражные ворота обшитые деревом

Размер ворот для гаража на одну машину может быть любым, подходящим для конкретного вида транспортного средства. Ширина должна минимум на 60 см превышать ширину автомобиля. По высоте ограничений нет, так как высота проема зависит только от типа авто.

Откатные гаражные ворота

Необходимо наличие свободного места рядом с гаражом, так как створка откатывается в сторону. Если рядом имеются соседние гаражи, то такой тип створки не используется. Если строение широкое, то откатная створка может размещаться внутри. Данный вариант популярен в тех случаях, когда в гараже размещаются 2-3 автомобиля, а параметры проема являются стандартными.

Размеры гаражных ворот откатного типа напрямую зависят от исходных данных проема. Имеется возможность изготавливать очень широкие и высокие ворота, которые способны перекрывать любые проемы.

Подъемные гаражные ворота

Подъемно-поворотные ворота с автоматикой В процессе закрывания, подъемная створка поворачивается и поднимается к потолку строения. В открытом положении створка образует над входом небольшой козырек, защищающий от осадков

При проектировании такой конструкции внимание обращается на такие нюансы:

  • Должно присутствовать место под потолком, где будет находиться поднятая створка. Размер притолоки зависит от толщины створки.
  • Необходимо предусмотреть наличие места перед гаражом, чтобы створка могла свободно поворачиваться на угол 90 градусов.
  • По бокам проема должно оставаться место для крепления подъемных механизмов и монтажа мощных шарниров.

Стандартные параметры ворот для гаража:

  • Высота — 220 см.
  • Ширина — любая, но не больше 600 см.

Чем шире поднимающаяся створка, тем меньшим весом она должна обладать.

Секционные гаражные ворота


Секционные автоматические ворота Особенность секционной конструкции заключается в том, что полотно створки по направляющим перемещается под потолок строения. Следовательно, необходимо наличие высокого потолка и притолоки порядка 15-18 см. Поскольку створка должна полностью перекрывать проем, необходимо оставить место для установки вертикальных направляющих. От границы проема до стенки расстояние должно составлять не менее 10 см, а лучше больше.

Стандартными считаются такие показатели:

  • Высота — 1,8-2 м.
  • Ширина — 2,5-3 м.

Разные производители выпускают секционные конструкции различных габаритов, применительно для любых габаритов проемов.

Заключение

Выбрать ворота для гаража в современном мире не тяжело, ведь сегодня данной продукции достаточно много и каждый сможет сделать это без особых проблем.

Итак:

  • Вы должны понимать, что широкий выбор ворот для гаража позволит подобрать именно те конструкции, которые идеально подойдут и удовлетворят вас по тем или иным параметрам. Если вы станете следовать всем рекомендациям специалистов, то, конечно же, сможете приобрести конструкции, отличающиеся высочайшим качеством, надежностью и долговечностью
  • Прежде, чем приобрести те или иные ворота для гаража, будет неплохо ознакомиться с их характеристиками, функциями и возможностями. Возможно, вы желаете приобрести что-то особое.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
