Особенности и классификация
Достоинства:
- Устойчивость к минусовым температурам.
- Срок службы ≥ 50 лет.
- Экологичность материала и безопасность в работе.
- Бесшумность и гашение вибраций от движения воды по трассе.
- Поддерживается чистота воды в любых трассах: в отоплении, в ХВС или ГВС.
- Простой монтаж и разборка пенопропиленовых магистралей.
- Низкая цена на изделия.
Трубы и фитинги
Классификация труб ПП производится по материалу. Полипропилен классифицируется на следующие типы: PP-H, PP-B и PP-R.
Изделия PP-R и PPR-С изготавливаются на базе рандом-сополимеров с кристаллической структурой. Эта продукция способна переносить контрастные температуры от -1700С до +140С, кратковременные большие механические нагрузки и завышенное рабочее давление. PP-R и PPR-С закладывают в проект при монтаже канализационных магистралей, отопительных трубопроводов, ХВС и горячего водоснабжения. Актуальные диаметры PP-R и PPR-С – от 16 мм до 110 мм.
Для выпуска PP-H продукции требуются антистатические присадки, антипиреновые добавки и нуклеаторы, поэтому трубы считаются высокопрочными. Такой трубный элемент используется при прокладке трасс холодного водоснабжения, вентиляции и ливневок. Геометрические параметры PP-продукции для воды больше, чем для отопительных систем, потому что их применяют для укладки сточной канализации и промышленных водоотводов.
Трубная продукция PP-B изготавливается с добавлением гомополимеров, их структура также кристаллическая. Высокая прочность к импульсным механическим нагрузкам – отличительная черта этих изделий. PP-B-элементы применяют для сборки «теплых полов» и трассы ХВС. Актуальные диаметры PP-R и PPR-С – от 16 мм до 25 мм.
Изделия PP-S включают в себя полифенилсульфидные вещества. Трубы высочайшего класса имеют высокое сопротивление механическим усилиям, отлично работают в контрастной среде, устойчивы к перепадам давления и не поддаются истиранию. Актуальные диаметры PP-R и PPR-С – от 20 мм до 1200 мм. Применяют PP-S-детали для прокладки вентиляции, трасс с холодной и горячей водой, в отоплении. Как маркируются ПП-изделия
| Класс эксплуатации | Рабочая температура, С | Срок службы, лет | Максимальная температура, С | Срок службы при максимальной температуре, год | Аварийная температура, С | Срок службы при аварийной температуре, часов | Сфера использования |
| ХВ | 20 | 50 | – | – | – | – | Холодное водоснабжение |
| 1 | 60 | 49 | 80 | 1 | 95 | 100 | Горячее водоснабжение (60°С) |
| 2 | 70 | 49 | 80 | 1 | 95 | 100 | Горячее водоснабжение (70°С) |
| 3 | 30 40 | 20 25 | 50 | 4,5 | 65 | 100 | Низкотемпературное напольное отопление |
| 4 | 20 40 60 | 2,5 20 25 | 70 | 2,5 | 100 | 100 | Высокотемпературное напольное отопление. Низкотемпературное отопление отопительными приборами |
| 5 | 20 60 80 | 14 25 10 | 90 | 1 | 100 | 100 | Высокотемпературное отопление |
Отличия классов труб по параметрам:
- Тип 1 – PP-H – прочные, но термически неустойчивые изделия, на холоде растрескиваются.
- Тип 2 – PP-B – прочность, как у PP-H, но термостойкость выше, так как в состав материала добавляется полиэтилен. Может работать как при низких температурах, так и в высокотемпературной среде.
- Тип 3 – PP-R – в материал добавляется кристаллический пропилен и этилен. Трубы имеют высокую механическую прочность и термостойкость. Кратковременно может работать при ≥ +140°C, рабочая температура для PPR – +90°C. Имеет способность восстанавливаться после воздействия низких температур (молекулярная память). Изделия класса PP-R прочнее, чем трубы из металлопластика, не реагируют на агрессивные среды.
- Тип 4 – PP-S, материал – полифенилсульфид, имеющий уникальную молекулярную структуру, высокое сопротивление механическим воздействиям, способный работать при любых рабочих температурах, не восприимчивый к истиранию и значениям рабочих давлений.
Особенности маркировки труб из пенопропилена
Как правильно выбрать
Основные рабочие параметры, по которым следует выбирать нужные марки труб ПП:
- Температура рабочей среды, которая зависит от области применения. Так, для монтажа системы отопления в доме или ГВС рекомендуется приобретать трубы класса PPR, которые рассчитаны на эксплуатацию в высокотемпературных условиях. Для остальных областей рекомендуется применять изделия классов PP-B, PP-R и PP-S – цена на них меньше, а параметры вполне подходящие.
- Давление внутри трубы маркируется символами N20 и N25 — это предельное давление при полной нагрузке на магистраль.
- Армированные изделия. Трубы усиливаются фольгой из тонкого слоя алюминия, также может присутствовать слой из стекловолокна и пропилена. Трубы с армированием применяют для работы в высокотемпературной рабочей среде, чтобы тело изделия не деформировалось.
Расчет диаметра для двухтрубной системы отопления
Размеры водопроводных труб
ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.
При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.
Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.

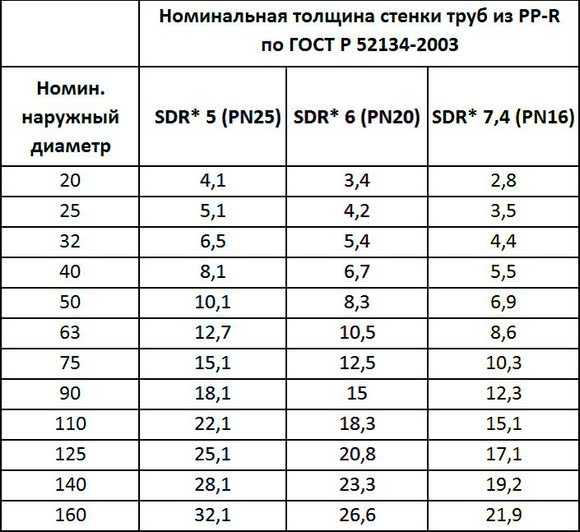

Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения
Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
Размеры полипропиленовых труб в зависимости от сферы применения
Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.
Размеры полипропиленовых труб для вентиляции
Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.
Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.
Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

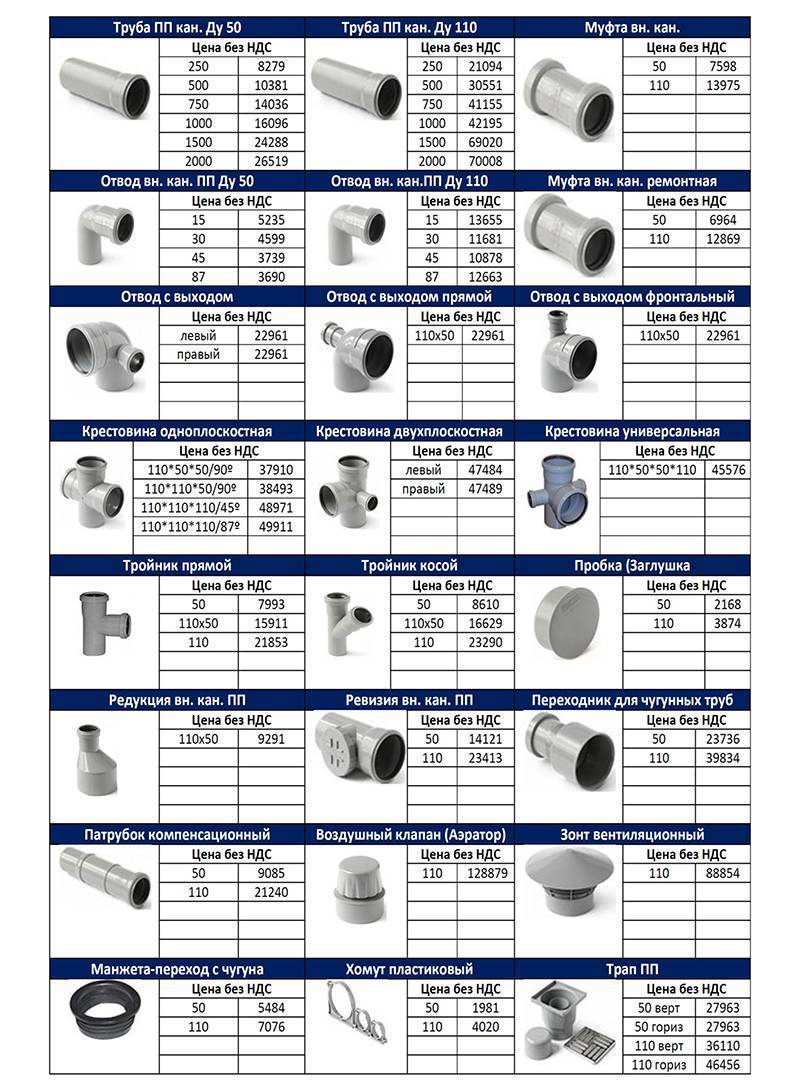

Размеры полипропиленовых труб для канализации
Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.
Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.
Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.
Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.
Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.
Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:
Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.
Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.
Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.
При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).
Особые случаи
Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.
По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:
Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.
Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.
Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.
Проектируем водяной тёплый пол
Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.
g=Q/F,
где F, м2 – полезная площадь пола, которая будет использована под отопление. Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.
Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.
Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:
- + 29°С – для жилых помещений (спальни, гостиной, кабинета);
- + 33°С – для помещений с повышенной влажностью (санузла, кухни);
- + 35°С – для участков возле внешних стен.
Табличный подбор шага укладки трубопроводов
Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).
Таблица 1.
Таблица 2.
Таблица 3.
Вычисляем количество и диаметр трубопроводов
Расчет длины трубы для теплого пола выполняем по формуле:
L=(F/M)*1,1+2*N, где
- L – искомая длина трубопровода, м;
- F – полезная площадь пола отапливаемого помещения, м2;
- b – шаг (частота прокладки) витков, м;
- N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
- 1,1 – коэффициент запаса труб на повороты.
Расход трубы также можно прикинуть, воспользовавшись таблицей 4.
Таблица 4.
| Шаг, мм | Расход трубы, м/м2 |
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м). Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.
Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

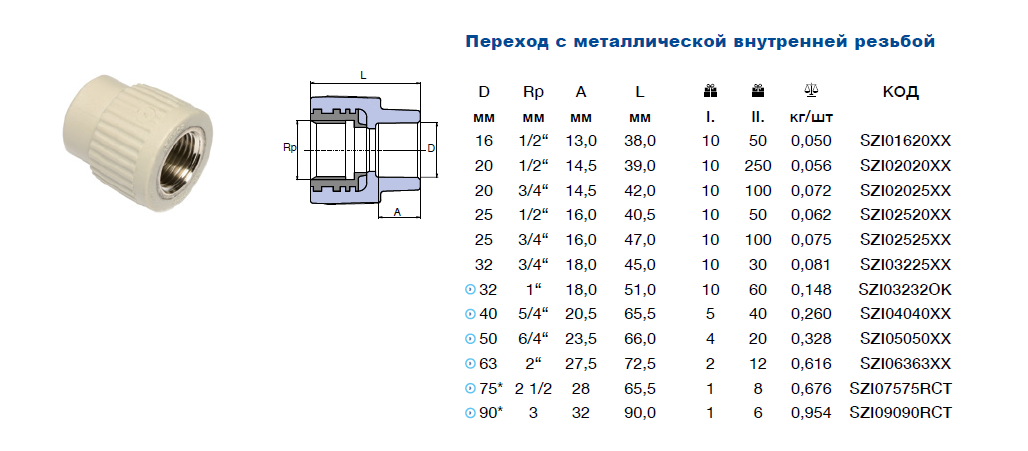

Соотношения проходных труб из металла и полипропилена
Составление плана коммуникаций с нуля – трудоемкий процесс, требующий специальных знаний. Разработку проекта желательно поручить специалисту, поскольку нужно учесть множество факторов и использовать сложные формулы.
Если рассчитать требующееся количество труб и подобрать их в соответствии с условиями эксплуатации можно, то вычислить нужные диаметры часто может быть затруднительно.
Можно составить план, используя усредненные значения для стандартных строений, однако если здание имеет особенности, то без квалифицированной помощи обойтись не получится.
Гораздо проще дело обстоит с заменой старого металлического трубопровода на новый полипропиленовый. Во-первых, имеется схема коммуникаций, во-вторых, известны размеры труб.
Однако здесь тоже есть нюансы, которые нужно учитывать при расчетах и покупке материалов:
- Водо- и газопроводные трубы из металла имеют менее гладкую внутреннюю поверхность, которая снижает их пропускную способность;
- Металлические изделия могут быть усиленными или облегченными, что влияет на толщину стенки. То есть, при одинаковом наружном диаметре внутренний может существенно различаться (а учитывать при замене коммуникаций нужно именно этот параметр);
- Трубы из пропилена и металла изготавливаются по разным ГОСТам, поэтому без полной информации о технических характеристиках изделий подобрать аналог сложно.
Разобраться в соответствии полипропиленовых и металлических труб поможет приведенная ниже таблица. Пользуясь данными из нее, можно быстро определиться с требуемыми параметрами нового трубопровода из полипропилена.
| Условный проход, мм | Резьба, ø в дюймах | Наружный ø, мм | ||
| ПП-трубы | БШ1,ЭС2 | ВГП3 | ||
| 10 | 3̸4 | 16 | 17 | |
| 15 | ½ | 20 | 21,3 | |
| 20 | ¾ | 25 | 26 | 26,8 |
| 25 | 1 | 32 | 33,5 | |
| 32 | 1 ¼ | 40 | 42 | 42,3 |
| 40 | 1 ½ | 50 | 45 | 48 |
| 50 | 2 | 63 | 57 | 60 |
| 65 | 2 ½ | 75 | 76 | 75,5 |
| 80 | 3 | 90 | 89 | 88,5 |
| 90 | 3 ½ | 101,3 | ||
| 100 | 4 | 110 | 108 | 114 |
| 125 | 5 | 125 | 133 | 140 |
| 150 | 6 | 160 | 159 | 165 |
| 160 | 6 ½ | 180 | ||
| 200 | 225 | 219 | ||
| 225 | 250 | 245 | ||
| 250 | 280 | 273 | ||
| 300 | 315 | 325 | ||
| 400 | 400 | 426 |
Параметры
Стандартная маркировка трубопровода из чугуна — от DN 50 до DN 400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут производиться длиной от 15 см и более.
Параметр толщины стен чугунной трубы практически идентичен пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по длине, толщине стен и диаметру, вес металлической конструкции в 10 раз превышает массу пластикового трубопровода. Для наглядности, метр изделия из металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба идентичных размеров будет иметь вес всего 1,5 килограмма.
Каковы особенности применения полипропиленовой трубы 40 мм для отопления
При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.
При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.
Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.
Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.
Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.
Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.
Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.
К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.
Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.

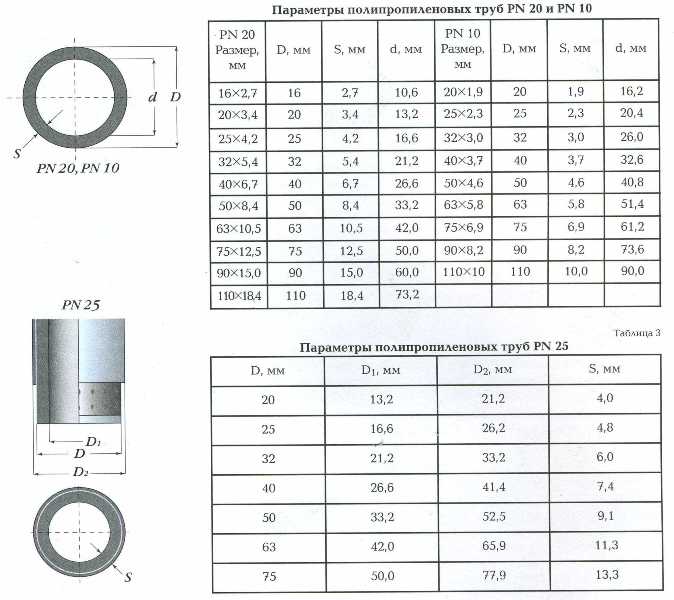

Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.
Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
16 | 10,6 | 2,7 | ||||
20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
32 | 26 | 3 | 21,2 | 5,4 | 21,2 | 3 |
40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 |
75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 |
90 | 73,6 | 8,2 | 6 | 15 | ||
110 | 90 | 10 | 73,2 | 18,4 |
Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб
Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.
Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):
16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).
Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.
Обратимся к таблице соответствия скорости к количеству тепловой мощности.
В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.
Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:
4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);
При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.
