Замена электропроводки в панельном доме: тонкости, правила и рекомендации

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

https://youtube.com/watch?v=ZTnartn-sQI

Будет полезно прочитать:

• Как составить смету на электромонтажные работы
• Как сделать заземление в квартире
• Как сэкономить на замене электропроводки
• Как пользоваться мультиметром

https://youtube.com/watch?v=ZTnartn-sQI

Автоматический выключатель для квартир

Характеристики	General Electric	IEK	Legrand	ABB
Фото
Номинальное напряжение (В)	230	230	230	240
Тип изделия	Автоматический выключатель дифференциального тока (АВДТ)	Автоматический выключатель дифференциального тока (АВДТ)	Автоматический выключатель	Автоматический выключатель
Сфера применения			Промышленное и бытовое	Промышленное и бытовое
Серия	Acti 9	АВДТ-32	DX3	DS201
Тип срабатывания по дифференциальному току	AC	6	30 mA	5
Количество модулей DIN	2	2	2	2
Способ монтажа		DIN рейка	DIN рейка	DIN рейка
Количество силовых полюсов	1Р+N	1Р+N	1Р+N	1Р+N
Максимальное сечение подключаемого кабеля, мм2			30	25
Род тока	Переменный	Переменный	Переменный	Переменный
Цена руб. шт	4200	890	2200	4150

Выбор проводов, выключателей, автоматов, розеток и УЗО

Электротовары

Провод, как уже было сказано, выбирают максимальным для домовой электросети.

С 2003 года использование алюминиевых проводов было запрещено.

Мотивировали это тем, что в домах с алюминиевой проводкой чаще возникали пожары.

Однако никто не проводил расчёт вероятности причин возникновения пожаров.

Когда они были сделаны, оказалось, что главной причиной является не материал проводов, а несоответствие сечения старой проводки потребляемой мощности, неправильный монтаж и эксплуатация электросети, а также то, что количество домов с алюминиевой проводкой изначально было в несколько раз больше, чем с медной, следовательно, вероятность возникновения пожара в них выше.

С 2016 года проводятся работы по возвращению в стандарты алюминиевых проводов, так как было выявлено явное лобби производителей меди при установлении стандартов. Вероятностные расчёты показали, что как с медной, так и с алюминиевой проводкой соответствующего потребляемой мощности сечения пожар может возникнуть с одинаковой частотой.

В качестве материала для проводов используют провод ВВГ со сплошной жилой. Провод применяется как плоский, так и круглый, одно-, двух- и трёхжильный. Одножильные провода используют там, где нужно передать высокую мощность, а также в сетях заземления нейтрали при монтаже, чтобы заземление имело меньшее сопротивление, а ток утечки в случае неисправности был достаточно большим, шёл не через тело человека, а через заземление с меньшим сопротивлением.

Выключатели и розетки выбирают по току, который будет проходить через электросеть. Учитывая мощность автоматического выключателя на каждую группу в 32 ампера, розетка должна быть рассчитана на ток не более, чем в 32 ампера.

В случае с выключателями всё немного проще. Так как на освещение подаётся не слишком большая мощность, то и ток освещения невелик. Обычно на сеть освещения ставят автоматы по 8 ампер на группу. Соответственно выключатели также подбирают под ток в 8 ампер. Этому значению соответствуют практически все выключатели.

УЗО – это устройства защитного отключения. Эти приборы фиксируют ток утечки, который проходит через заземление, а если он превышает допустимый порог – отключают подачу электроэнергии. Это позволяет избежать несчастных случаев, связанных с неисправностью электроприборов и во много раз снизить их вероятность. Для большинства квартир подойдут УЗО по току в 30-50 миллиампер. В частных домах, где используют схему прямого заземления непосредственно на участке, можно применять устройства с более низким пороговым током.

Срабатывание УЗО часто происходит при подключении в сеть пылесоса или компьютера, особенно с заземлённой нейтралью. Если это постоянно происходит, то следует подключить УЗО большей мощности или обратиться в ТСЖ или УК, потому что, возможно, есть проблемы в сети заземления.

Как делать новую проводку

До того, как начинать проводить новые кабели, необходимо подробно составить план-схему, где и что будет располагаться, более подробно, как это будет проходить и примерно — что будет питать

Важно понимать, что эта бумага является не только подсказкой, которая поможет во время ремонтных работ ничего не забыть и не пропустить. Это документ, который необходимо утвердить и зарегистрировать, а сдать копию в управляющую компанию

Поэтому стоит привлечь к составлению схемы профессиональных электриков.
Варианты разводки новых электропроводов могут быть различны. Они могут располагаться в новых или старых каналах, стяжке на полу, под штукатуркой, а также под потолком, если предполагается навесной потолок. Для того, чтобы начать замену проводки, потребуются следующие инструменты:

1. Перфоратор с набором сверл для бетона и коронками различного диаметра. Именно коронкой будут выполняться отверстия под новые розетки.
2. Слесарное зубило.
3. Бокорезы.
4. Пассатижи.
5. Нож.
6. Молоток.
7. Рулетка.
8. Паяльник с небольшой мощностью.
9. Индикатор.
10. Два вида отверток.
11. Шпатель.

Когда схема уже нарисована и утверждена, а рядом находятся все инструменты из списка, можно приступать к работе обеспечения электрикой собственного дома. Первой готовится розетка, в которую будут включаться все необходимые для ремонта устройства.

Удаляются все светильники, розетки и выключатели. После выполнения этого действия начинается поиск распределительных коробок. Чтобы ускорить этот процесс, можно простукивать стены или воспользоваться специальным устройством. Когда все они будут найдены, их нужно вскрыть и разъединить все алюминиевые провода и вытянуть их. После того, как демонтаж будет завершен, можно начинать протягивать новые провода любым способом из тех, что перечислены выше. Часто для ускорения протягивания нового кабеля его конец привязывают к старому алюминиевому и тянут, пока в руках не окажется старый, а внутри трубы или плинтуса — новый.
При необходимости добавляются новые распределительные коробки, переносятся существующие элементы. Когда все это выполнено, то проверяются все комнаты на наличие короткого замыкания. В случае, если все нормально, то отключается временная розетка и подключается все остальное. В момент перевода электрификации с одной розетки на все остальные, в дом не должно подаваться питание.

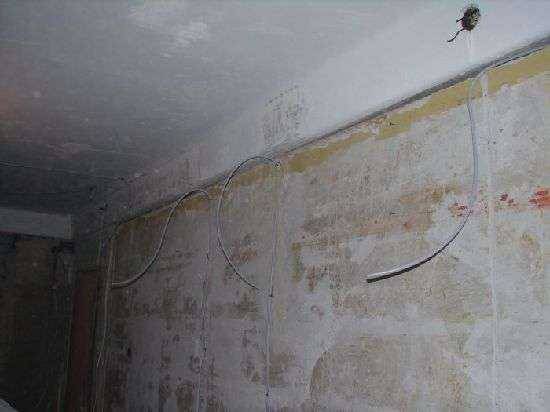

Старый провод может оказаться слишком ломким и древним. В таких случаях его оставляют на своем месте и проводят новый другими способами

Потолочное освещение может быть введено через верхнюю квартиру, поэтому его замену нужно проводить осторожно. Нужно проявить осторожность и во время протягивания кабеля по стене около потолка, потому что существует риск повредить электрификацию соседней квартиры

В этом случае может ударить током, так как там никто не отключал электричество и все провода остаются под напряжением. Если же планируется устанавливать навесной потолок, то можно не менять старый кабель, а оставить его замурованным в потолке.

Инструкция по замене проводки

Выделяют несколько этапов работ.

Обесточивание

Перед тем как заменить проводку, нужно демонтировать старые провода. Для этого нужно полностью отключить ток в помещении. После отключения проверяем наличие тока с помощью мультиметра. Также убираем из помещения мебель (или отодвигаем ее от стен). Розетки и выключатели снимаем.

Подготавливаем временную розетку для подключения к ней перфоратора и любых других электроинструментов. Розетку подключаем сразу после электросчетчика. Данную фурнитуру размещаем на дощечке. Также оснащаем дощечку автоматическим 16-амперным выключателем. После того как розетка подготовлена, обесточиваем помещение.

Демонтаж

Удаляем электропроводку с распредкоробок. Коробки отличаются наличием круглых снимаемых крышек из пластика

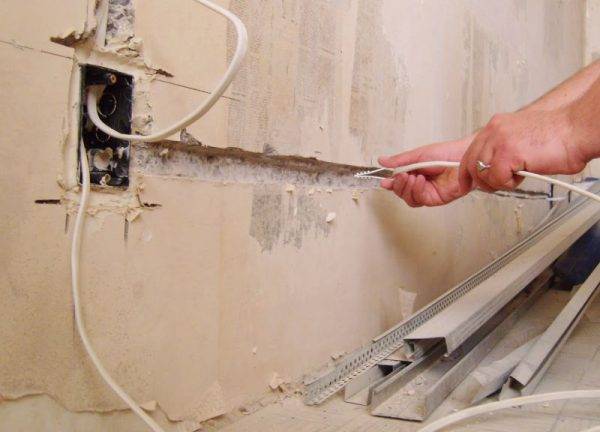

Провода отсоединяем и осторожно изымаем старые провода из стены. В случае необходимости для поиска кабелей используем металлодетектор

В панельных зданиях демонтажные работы часто состоят в обычном изъятии проводов из распредкоробки. Однако случаются и исключения, когда провод расположен таким образом, что его вытягивание влечет разрушение строительной конструкции. В этом случае можно изолировать данный участок от системы. Для этого старые провода максимально обрезаются и тщательно изолируются.

Каналы для проводов

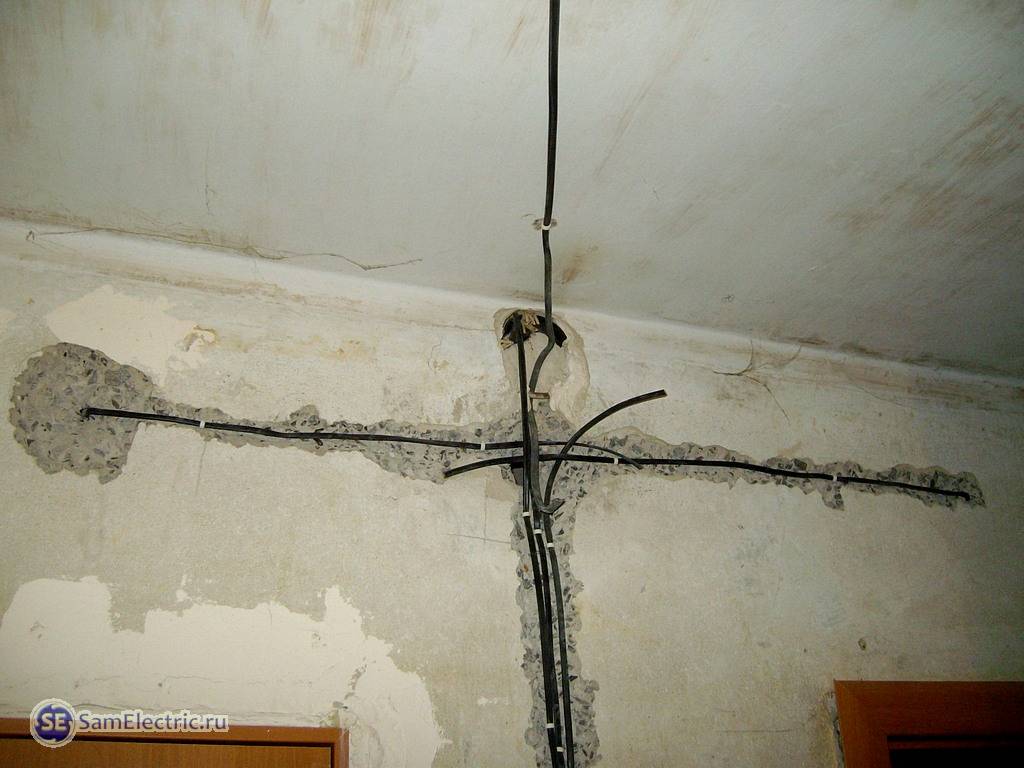

После удаления электропроводки подготавливаем стены к прокладке новой сети. Для этого проделываем в стене специальные каналы. Чтобы получить ровную штробу, заранее чертим на стене две линии, отстоящие друг от друга на пару сантиметров. Хорошо, если есть старые каналы, так как штробление в этом случае не понадобится. Также помечаем участки, где будут установлены розетки и выключатели.

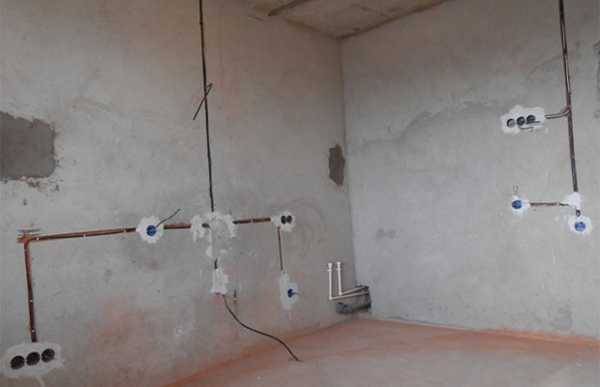

Штробы проделываем перфоратором или болгаркой на глубину примерно в 4 сантиметра. Молоток и зубило используем для удаления мелких фрагментов материала.

Распределительные коробки

Следующий этап — монтаж распредкоробок. Их нужно сразу закреплять в местах установки. Фиксирующим веществом является раствор цемента. Кабель прокладывается от щита к распредкоробкам.

Укладка проводов

Для определения правильности прокладки проводов пользуемся уровнем. Длина кабеля должна находиться в соответствии с протяженностью штроб. Проводов не должно быть слишком много или чересчур мало.

Провода соединяем друг с другом клеммами. Производим скрутки таким образом, чтобы не перепутать концы проводов на фазе. Все скрутки находятся в распредкоробках.

Правильное соединение выполняется следующим образом:

• зачищаем конец провода (3-5 сантиметров);
• очищенные концы скручиваем друг с другом и укорачиваем на сантиметр;
• изолируем провода с помощью изоленты или клеммы.

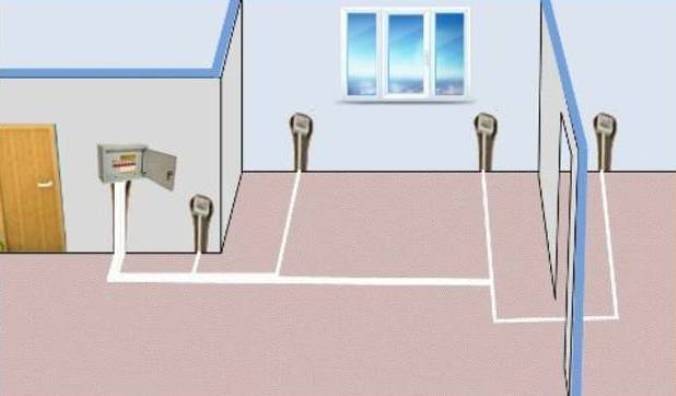

Далее можно отводить кабель от распредкоробок к потребителям по заранее подготовленным углублениям.

Заведение проводов в электрощит

Заводя кабели в электрощит, следует разделить их на отдельные линии. Схему распределения рекомендуется составить заранее. Каждой линии понадобится свой выключатель. Такая схема особенно хороша, если в доме имеются мощные электробытовые приборы, поскольку отдельные линии лучше справятся с передачей нужного тока. Также наличие отдельных линий делает проще ремонтные работы с электропроводкой.

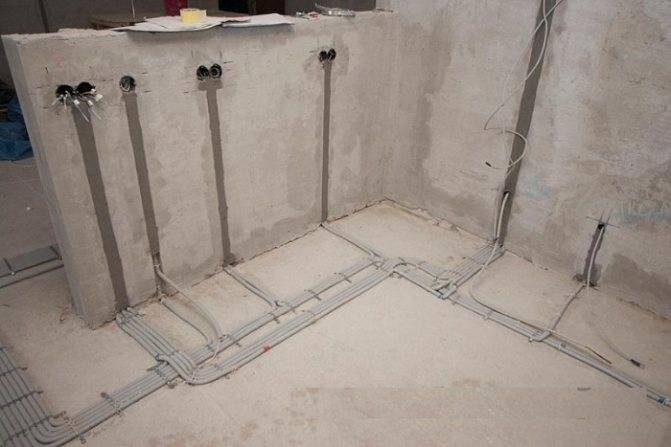

Проводку можно разместить в гофрированных или обычных трубах, проложенных в штробах. Это позволит обеспечить более высокий уровень безопасности в сравнении с проводкой, размещенной под слоем шпатлевки. Кроме того, в будущем заменить проводку будет легче, когда демонтаж будет состоять просто в вытягивании кабелей из трубы через распредкоробку.

Тестирование системы

Закладку раствора в штробы осуществляем лишь после того, как убедимся в работоспособности электросети. Для этого нам понадобится мультиметр, с помощью которого мы прозвоним систему. Данное устройство позволяет найти короткое замыкание в случае некорректно установленного соединения.

Если дефекты в системе не обнаружены, замазываем шпатлевкой штробы, устанавливаем розетки, выключатели и приборы освещения. Временная розетка отключается и вместо нее подключается новая электропроводка.

Итак, в замене проводки в панельном доме своими руками нет ничего сложного. Однако, как уже говорилось ранее, схему рекомендуется согласовать с электриком, а при выполнении монтажных работ следует четко следовать инструкциям.

Особенности замены электропроводки в различных помещениях

Чтобы замена электропроводки в частном доме или квартире не вызвала проблем в дальнейшем, следует особое внимание уделить размещению электрооборудования в различных помещениях. Это необходимо учитывать еще на этапе выполнения чертежей

Это позволит выполнить работу максимально качественно и быстро, а также обеспечить удобство использования розеток и выключателей

Поэтому крайне важно понимать, как поменять проводку во всех помещениях дома

Ванная комната

Несмотря на небольшой размер помещения, замена старой проводки в ванной комнате и туалете может вызвать сложности. Это связано с высоким уровнем влажности. Если работа будет сделана некачественно, возможет удар током. И если в другом помещении он неопасен, то влажность, мокрый и скользких пол могут сделать его смертельным для человека.

К тому же в ванной комнате устанавливается оборудование высокой мощности. Речь идет о нагревателях для воды, стиральных и сушильных машинах. И проводка должна гарантировать их стабильную работу.

Поэтому при замене старой электропроводки в ванной комнате должны соблюдаться такие условия:

• при установке бойлера следует сразу же покупать длинные шнуры;
• для электрооборудования необходимо отдавать предпочтение трехжильным кабелям;
• в ванной комнате нужно устанавливать специальные розетки, которые имеют специальную крышку для защиты от влаги;
• минимальное расстояние от розеток и выключателей до ванной, душевой кабины и умывальника должно составлять 60 см;
• для удлинителей розетку лучше установить в соседнем помещении.

Если туалет не совмещен в ванной комнатой, проводка в нем ограничивается только осветительной ветвью для плафона. Поэтому проводку можно совместить с ванной комнатой.

Кухня

При прокладывании проводки в кухне рекомендуется использовать две ветки. Одна из них может идти от ванной комнаты, а другая должна быть отдельной. Для электропроводки следует использовать провод с сечением 4 мм. кв. При этом провод должен быть в специальной защитной оболочке. На чертеже в процессе подготовки следует отметить такие точки подключения:

• для осветительных приборов (люстра, дополнительное бра, точечные светильники);
• выключатели;
• тройные розетки для включения плитки, духовки, холодильника, мультиварки и другого кухонного оборудования.

Для освещения рабочей зоны выводить отдельную ветку не рекомендуется. Это не только не соответствует правилам безопасности, но и не имеет смысла с экономической точки зрения. Одну точку можно выделить для включения тостера, блендера, мультиварки, кофеварки и другого оборудования, которое включается на короткое время. Для холодильника следует выделить точку, которая находится на противоположной стене от точек для других приборов. Кроме того, все розетки должны находиться на расстоянии как минимум 60 см от раковины.

Коридор

Для проводки коридора требуется две ветки — для освещения и розеток. Если коридор длинный, потребуется установка нескольких точек освещения. К тому же именно в коридоре чаще всего устанавливаются выключатели для ванной комнаты, кухни и жилых комнат. В некоторых случаях целесообразно установки бра возле входной двери. Осветительные приборы, выключатели и дополнительные розетки для коридора должны быть продуманы еще до начала проведения замены электропроводки.

Детская комната

К качеству замены старой электрической проводки в детской предъявляются особые требования. Если ребенок маленький, розетки и выключатели должны быть установлены на уровне не ниже 180 см от пола. Также лучше всего воспользоваться специальными устройствами с защитным диском, которые защитят маленьких детей от удара электрическим током.

Рекомендуется использоваться отдельные ветки для осветительных приборов, розеток и выключателей. Отдельную линию можно использовать для включения бытовой техники, к примеру, обогревателя, телевизора или компьютера.

Жилые комнаты

Для спальни и гостиной также следует использовать по три ветки проводки: для розеток, освещения и бытовой техники. В спальне дополнительная ветка электропроводки может иметь питание смежное с детской комнатой.

Чтобы заменить электропроводку в трехкомнатной квартире потребуется использовать примерно 15 веток. Для установки кондиционера не рекомендуется использовать отдельную ветку. Его нужно включать в розетку, установленную около него. Это требование техники безопасности.

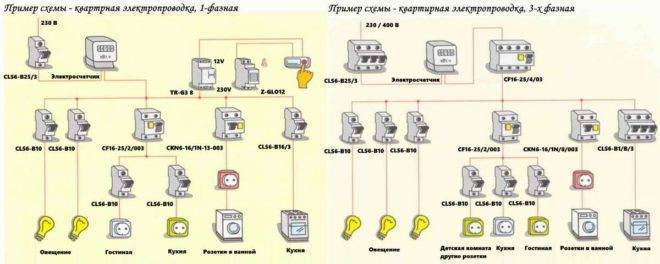

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

• «Розетки». Они устанавливаются в жилых комнатах.
• «Освещение». Разводка разделяется на первую и вторую половину квартиры.
• «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
• «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Рекомендуемые записи

Схема подключения электродвигателя Как сделать электрощиток в гараж

Мебельные светодиодные светильники для кухни на шкафы

Подключение вентилятора

Правила установки кондиционера

Гипсовые встраиваемые светильники

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на этапе ремонта, так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

При прокладке проводов скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом монтажа проводки в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация «под ретро». Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

Старые панельные дома оснащены электросетями на основе алюминиевых проводов. В современных сооружениях этот материал не используется, поскольку правила требуют применения медной проводки. В результате замена проводки в панельном доме старого образца — насущная необходимость для домовладельцев. В этой статье мы расскажем о нюансах электропроводки в панельных зданиях и о способах ее замены.

Необходимые материалы

Теперь на основании всей проделанной работы вы можете определить количество материалов, которые вам понадобятся, чтобы поменять проводку в доме. Посчитайте, сколько вы наметили распределительных коробок, розеток и выключателей. Если проводка будет скрытого типа, то под каждый коммутационный аппарат вам ещё понадобится подрозетник. Количество нужного провода померяйте по нарисованным трассам прокладки при помощи рулетки. Обязательно берите его с запасом на разделку в местах соединений (6-10 % от общей длины).

Для выполнения проводки своими руками выбирайте трёхжильный провод или кабель медного исполнения. На осветительную сеть достаточно будет сечения 1,5 мм2, для розеточных групп – 2,5 мм2, для мощных электрических потребителей – 4 мм2.

Советуем приобретать качественный немецкий проводник с маркировкой NYM, с поливинилхлоридной изоляцией. Из отечественной кабельной продукции наибольшим спросом пользуется проводник марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа проводки кабель-каналы. Гофру лучше покупайте металлическую, так как в случае аварийной ситуации поливинилхлорид может разлагаться и выделять ядовитые вещества.

Выбор кабеля и автоматов на видео:

Обязательно надо защищать домашнюю электрическую сеть от перегрузов, коротких замыканий и токовых утечек, поэтому без автоматики не обойтись. Нужно будет установить УЗО и автоматические выключатели (либо совмещённые варианты – дифференциальные автоматы). Они выбираются по номинальному току в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведём вам пример, какие автоматы приблизительно понадобятся для обычной трёхкомнатной квартиры:

• общий вводной автомат – на 40 А;
• для розеточной группы – на 25 А;
• для освещения – на 16 А;
• для мощных потребителей – на 32 А.

При выборе автоматов отдайте предпочтение лидерам на рынке электротехнической продукции – фирмам «Legrand» и «АВВ».

Распределительные коробки бывают двух типов и отличаются они друг от друга только по конструктивному исполнению.

Высверлить для такой коробки круглое отверстие в стене значительно проще, чем долбить квадратную или прямоугольную нишу.

Розетки обязательно выбирайте с заземлением. Если в доме есть маленькие дети, то понадобятся специальные устройства с защитными шторками (чтобы ребёнок не мог поковырять внутри посторонними предметами)

Особое внимание уделите номинальному току, на который рассчитан коммутационный аппарат, иначе при подключении мощных потребителей могут возникнуть проблемы

Подведем итоги:

Есть несколько основных этапов, которые придется пройти при полной или частичной замене электропроводки:

• обесточивание – несмотря на кажущуюся простоту, является одним из важнейших этапов. Необходимо заглянуть в щиток и последовательно выключить все автоматы. После следует проверить – крутится ли электрический счетчик, померить напряжение в розетках
• демонтаж. Удалить своими руками изношенные провода, предварительно сняв люстры и светильники, коробки и розетки.
• составить план размещения новой сети для каждой комнаты, включая ванную комнату, кухню, туалет
• подготовить поверхность и выполнить монтаж, фиксируя провода по кабель-каналам и устанавливая коробки
• последний этап – проверка полученной сети и отделочные работы. Только убедившись в исправности электросети, можно замуровывать провода в стены, выполнять отделку и клеить обои.

Кроме того, при осуществлении электромонтажных работ в жилом доме следует учитывать некоторые правила, регламентированные противопожарными нормами и ГОСТ:

• разделительные коробки, счетчики и розетки нужно установить в доступном месте
• высота крепления розеток – 30 см, выключателей – 90 см.
• если рядом находится металлический элемент (радиатор, труба и т. д.), розетки размещают на расстоянии 50 см от него
• в туалете возможна лишь установка электрических розеток с защитой от воды
• в кухне необходимо иметь минимум три розетки, по квартире из расчета – одна розетка на шесть кв.м.

Кроме того, необходимо составить схему, как будет прокладываться кабель по горизонтальным либо вертикальным линиям. Это не только сделает работу проще, но и позволит правильно установить внутреннюю сеть.

Способов прокладки кабелей для квартирной электросети есть множество. Монтаж можно осуществлять в старых каналах, что является самым безопасным вариантом, в стяжке (с деревянным полом дело обстоит сложнее), в штукатурке или же под потолком, если планируется сделать натяжной потолок. Все зависит от предпочтений владельцев жилья и технических особенностей помещения.

В любом случае, необходимо соблюдать безопасность выполнения работы и противопожарные, строительные нормы. Это позволит установить нужное количество проводов и выполнить разводку максимально качественно.
