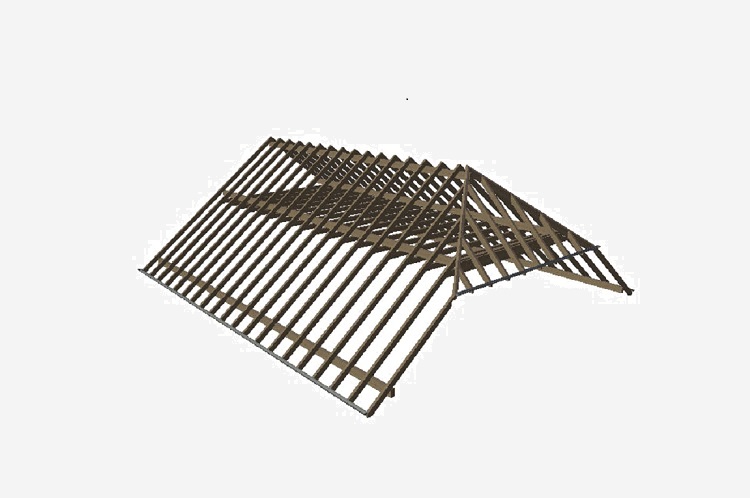

Схема стропильной системы полувальмовой крыши

Этапы строительства

Устройство кровли

• На первоначальном этапе сооружения полувальмовой крыши по периметру стен необходимо обустроить бетонную стяжку, в которую вертикально монтируют резьбовые шпильки, имеющие диаметр от 10 мм. Расстояние между ними выбирается произвольно, но примерно оно должно составлять 100-120 см. Сверху на эти шпильки укладывается несущий брус, который закрепляется гайками. Мауэрлат готов.
• Затем необходимо произвести монтаж наслонных и висячих стропил. Висячие стропила устанавливаются на наружные стены, для упрочнения конструкции выполняют затяжку и соединяют стропильные ноги. Один конец наслонных стропил должны иметь в качестве опоры наружную стену, а другой — либо специально выстроенную опору, либо внутреннюю стену.
• Стропила соединяют с помощью конькового прогона, стропила вальмовых элементов крыши крепят к стропильным элементам двускатной кровли.
• Промежуточные стропила устанавливают с учетом ширины утеплителя. Затем осуществляют монтаж поперечных балок.

Мауэрлат

Как сделать полувальмовую крышу своими руками

Подготовка

Для монтажа полувальмовой крыши своими руками необходимо выполнить следующие предварительные операции:

1. Определиться с моделью (голландская, датская, совмещённая);
2. Нарисовать чертёж крыши в соответствии с размерами уже возведённых стен;
3. Рассчитать необходимое количество материалов, закупить и доставить их;
4. Сформировать бригаду, собрать инструмент и приспособления для возведения кровли;
5. Всё дерево предварительно очистить от коры и покрыть антисептиком и антипиреном.
6. По периметру несущих стен залить армированную стяжку из бетона, установив резьбовые закладные шпильки для крепления мауэрлата с шагом около 1 метра.
7. На застывшую стяжку уложить рубероид.
8. Установить брус для мауэрлата и зафиксировать его гайками.

Порядок монтажа двухскатной крыши (голландская модель)

1. Для этого типа крыши дополнительно устанавливается мауэрлат на срезанных частях фронтонов.
2. Установить коньковый прогон (рама, ригель которой и служит прогоном). При наслонной схеме следует установить центральные стойки.

3. Закрепить стропильные ноги. Здесь могут быть два варианта. Если предварительно были изготовлены рядовые и урезанные фермы, их устанавливают с расчётным шагом (рекомендуется 60 или 120 см) и крепят к мауэрлату. Если возводятся стропила в виде буквы «А», то устанавливается ряд стропил под коньковым прогоном, а затем – диагональные стропила для полувальм от конца прогона (крепят гвоздями) к углу карниза на мауэрлат (металлическими уголками).

4. Настелить нарожники, которые соединяют диагональные стропила и мауэрлат. В них обязательно делают подрезку для установки в мауэрлат.
5. Установить стропильные полуноги – короткие брусья, которые служат для формирования карниза по периметру фронтона.

Порядок монтажа четырёхскатной крыши (датская модель)

1. Для нижнего пояса ферм используется только качественная древесина либо усиленная профилированным металлом. Узлы и стыки ферм должны быть выполнены так, чтобы усилия распределялись вдоль волокон.
2. Установить коньковый прогон с опорами на внутреннюю стену со строго одинаковым шагом. Опоры выставить под уровень и закрепить.
3. На коньковую раму устанавливают две пары стропильных ног. Попарно ноги соединяют ригелями (в форме буквы «А»), при этом формируют скаты, проверяя расстояние между стропилами на одной высоте. Если они одинаковы, скат будет ровным.
4. Установить рядовые стропильные ноги «под нитку» с крайними.
5. Смонтировать диагональные или вальмовые стропила, присоединив их верхнюю часть к ригелю врубкой, а нижнюю – врезкой к мауэрлату по углам кровли.
6. Установить и выровнять центральные нарожники, затем прикрепить гвоздями или уголками к ригелю и мауэрлату.
7. При необходимости в треугольнике на фронтоне сделать вырез для окна. При отсутствии оконного проёма треугольник зашивают наружным покрытием (пластиком или сайдингом).
8. Выполнить дополнительную гидроизоляцию в месте примыкания верхней кромки вальмовой поверхности к треугольному фронтону.

Завершающий этап выполнения кровельных работ

Полностью сформировав стропильную систему, следует:

• выполнить проверку правильности установки элементов;
• сверить размеры и исключить неровности;
• выполнить усиление стропильной системы с помощью подкосов, все места крепления перемычек к стойкам усилить досками снизу;
• смонтировать карнизные кобылки, ветровые доски, крепления для сливной системы;
• уложить гидроизоляцию и обрешётку в соответствии с технологией настила выбранного кровельного материала;
• установить кровельный материал;
• уложить утепление на расстоянии минимум 5 см от гидроизоляции для обеспечения циркуляции воздуха под кровлей во избежание образования конденсата и зафиксировать его.

Какой кровельный материал лучше применить для полувальмовой крыши

Основные требования к материалу следующие: прочность и лёгкость. Самый оптимальный вариант для такой кровли – металлочерепица либо профнастил. Можно использовать мягкую кровлю, но следует учитывать то, что из-за применения сплошной обрешётки нагрузка на стропильную систему будет увеличиваться.

В заключение следует сказать, что полувальмовая конструкция крыши заслуживает достойного внимания. Несмотря на сложность монтажа и более высокую стоимость, она отличается эстетичностью, привлекательностью и стоит того, чтобы воплотить её в жизнь. Готовы ли вы к этому шагу? Если да, то немедленно приступайте к осуществлению своих планов!

Разновидности

Стропильная система полувальмовой крыши – это довольно сложная конструкция. Построить ее своими руками, без помощи профессионалов, может и не получиться. Но прежде чем приступить к изучению нюансов ее возведения, следует разобраться с самим типом крыши. Полувальмовая конструкция может быть выполнена в двух вида, а именно:

1. Голландский вариант. Здесь полувальмовая крыша имеет два ската. При этом в нижней части торцов идет большой фронтон трапециевидной формы. Сверху он венчается вальмой в виде треугольника.
2. Полувальмовая датская крыша имеет другую конструкцию. Здесь вертикальный фронтон расположен сверху. Далее идет большой скат или вальма. В этом случае она имеет трапециевидную форму.

Существуют и другие типы полувальмовых крыш. Их конструкции могут сочетать голландский и датский стиль. Но в любом случае проектирование и монтаж стропильной системы полувальмовой крыши – это довольно сложная работа.

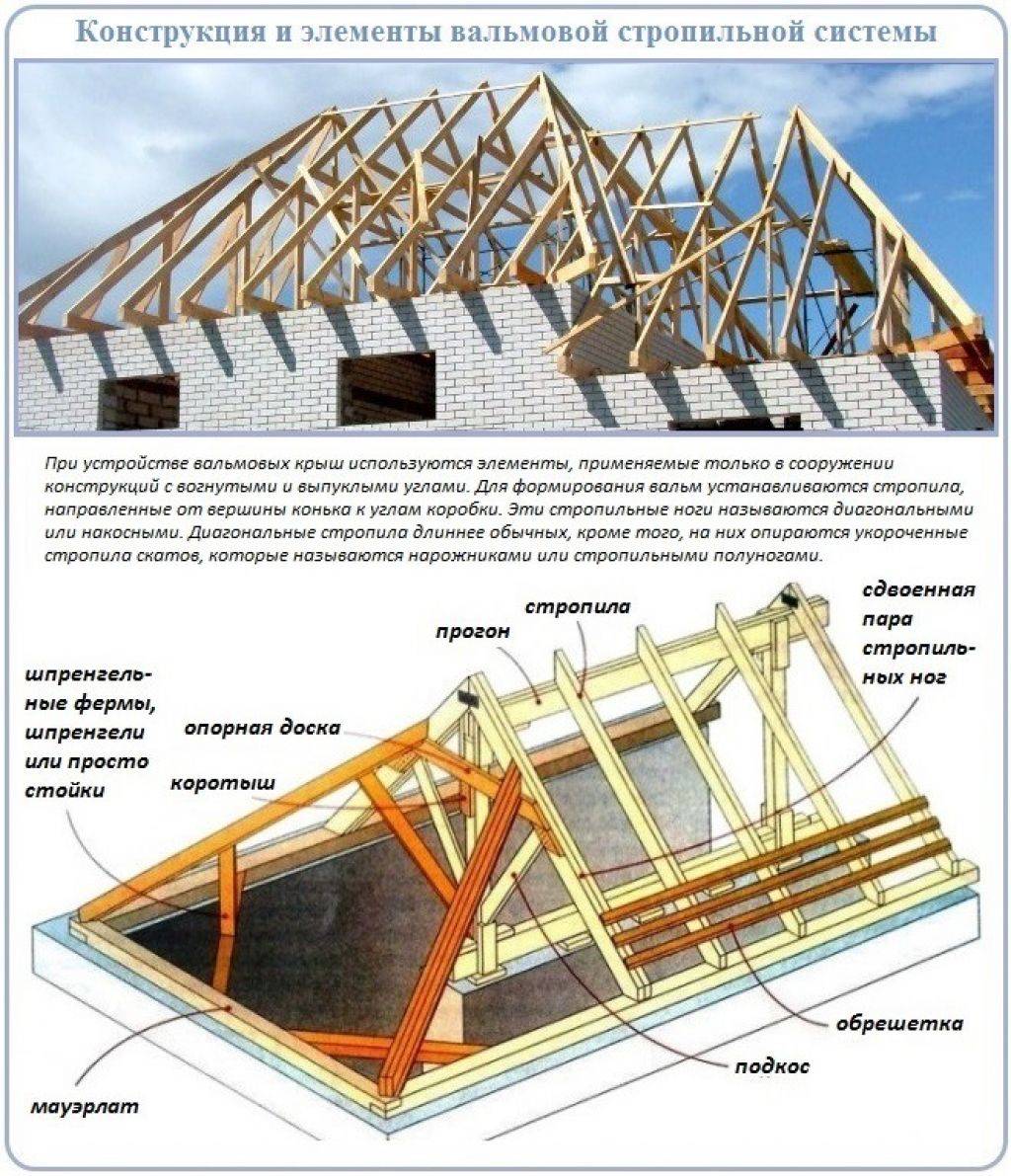

Как устроена стропильная система полувальмовой крыши: схема и фото примеры

Как и любая другая кровельная конструкция, полувальмовая крыша состоит из множества слоев, которые один за другим накладываются друг на друга. Среди этих конструктивных элементов можно выделить:

• стропильная система, которая выполняет роль основания для удерживания всех элементов;
• мауэрлат – нижняя опорная балка для стропил;
• материалы, обеспечивающие тепло-, гидро- и пароизоляцию крыши;
• кровельное покрытие, которое обеспечивает механическую защиту.

Сама стропильная система также имеет несколько составляющих элементов: конек, стропильные ноги, стойки, подкосы, обрешетку и многое другое. Каждый из этих элементов выполняет свою функцию, обеспечивая крыше дополнительную жесткость и прочность

Это особенно важно при создании полувальмовой мансардной крыши

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

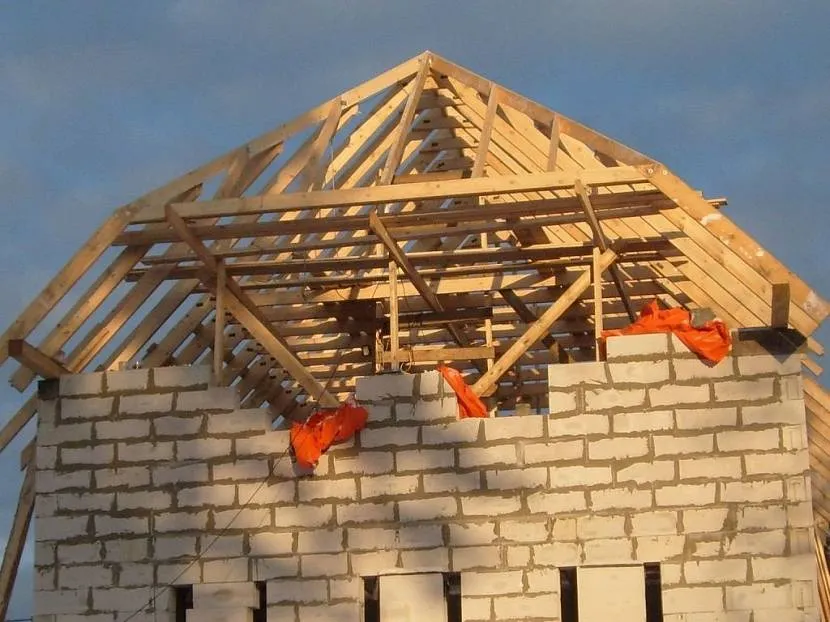

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

• промежуточный пролет под стропила, который устанавливают на стойки;
• или сами стойки без прогона, которые монтируются под каждую стропилу;
• шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
4. Последний этап снаружи крыши – укладка кровельного материала.

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

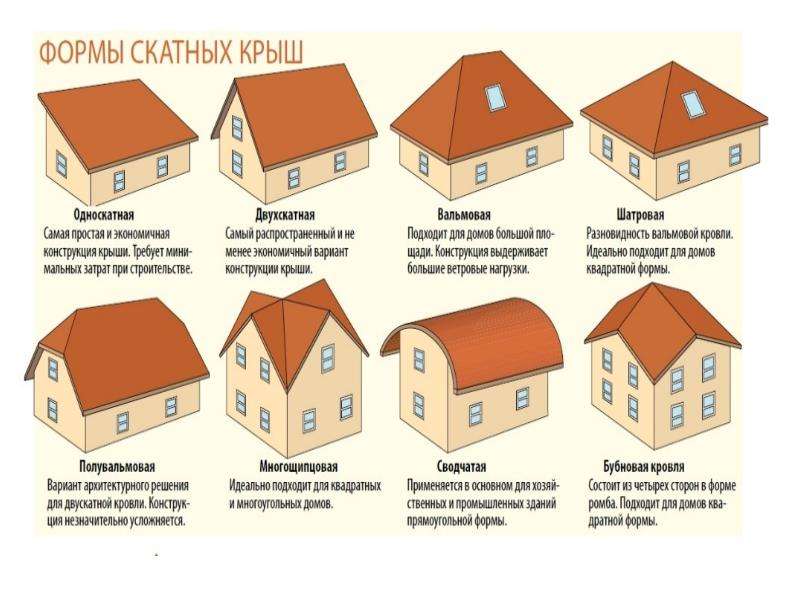

Классификация видов

Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.

Классическая

Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.

Так классическая вальмовая крыша выглядит на фото:

Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.

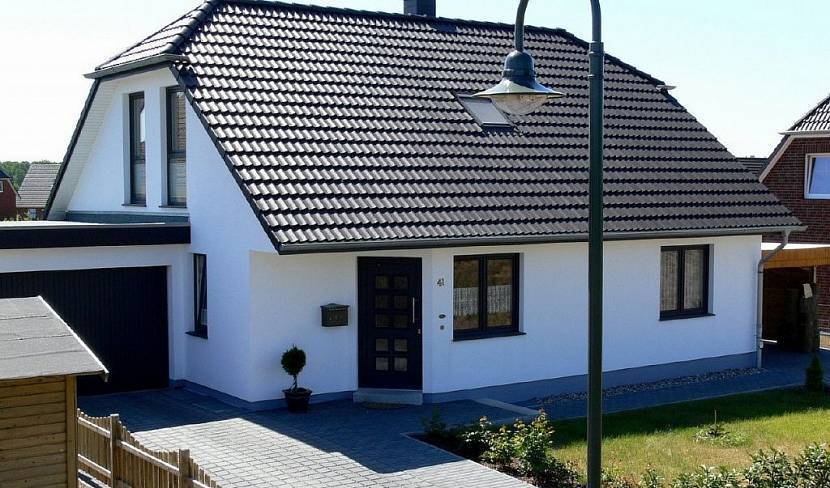

Полувальмовая

Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам. Половинчатая вальма располагается сверху фронтона или снизу от него.

Голландская

Под укороченным треугольным скатом удобно разместить балкон или террасу.

Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.

В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.

Фото стропильной конструкции голландской крыши:

Датская

Треугольный скат разделен на две части. Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.

Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.

Шатровая

Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8.

Такая система отлично подходит для укрытия домов квадратной формы, где все стены равны друг другу. Часто используются при строительстве беседок.

Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.

При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.

Ломаная мансардная

Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы. Все скаты разной площади, под разным углом.

Так выглядит ломаная крыша:

В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.

У висячих стропил отсутствует опоры внутри. Они опираются на внешние опоры. У наслонных внутренняя опора есть.

Многощипцовая с двухскатной системой

Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.

Стропильная конструкция многощипцовой имеет вид множества двухскатных элементов треугольной формы. Вид напоминает комбинация шатровой и двухскатной крыши. Стропила опираются на коньки.

Критерии выбора

Висячие стропила считаются более сложными в проектировании и монтаже вариантом стропильного каркаса. Эта тонкая система требует тщательного расчета, учитывающего все нагрузки и силы, которые будут воздействовать на нее изнутри и снаружи. Чтобы крыша получилась надежной, выбор осуществляют в соответствии со следующими факторами:

1. Климатические условия. Чтобы оценить, какая ветровая и снеговая нагрузка будут воздействовать на стропила, нужно определить климатическую зону региона, в котором ведется строительство.
2. Финишное кровельное покрытие. Выбор стропильного каркаса зависит от желаемого кровельного материала, так как вариант имеет оптимальный угол наклона ската и рекомендованное расстояние между элементами в соответствии с весом и размером покрытия.
3. Вид кровли. Крыша может быть односкатной, двухскатной, вальмовой, полувальмовой или шатровой в зависимости от формы и размеров сооружения.

Влияние климатических факторов

Влияние кровельного материала

Зависимость устройства каркаса от уклона

Монтаж стропильной системы

Начинается монтаж с установки опорного бруса — мауэрлата. На несущие стены здания по периметру стелется слой рубероида, вертикально сверлятся в стене отверстия под крепеж. Мауэрлат укладывается на рубероид и закрепляется анкерами или затягивается шпильками.

Важно знать, что узел стропило-мауэрлат не должен совпадать с местом крепления мауэрлата.

• Установка стоек конька и самого прогона. С помощью разметочной рейки и отвесов устанавливаем конек на нужной высоте.
• Выставление диагональных стропил. Диагональные стропила иногда приходится наращивать, так как они являются самым длинным элементом кровельной системы. Их длина увеличивается еще за счет свеса (50 — 100 см от места стыковки стропила и мауэрлата), который выполняет роль карниза и защищает от ветра и дождя.
• Установка промежуточных стропил вальмы и нарожников. Они опираются на диагональные (накосные) стропила сверху и снизу на мауэрлат. В полувальмовой двухскатной кровле, в отличие от вальмовой, промежуточные стропила и нарожники будут короче, чем рядовые стропила, т. к. стена под мауэрлатом со стороны вальмы находится не в одной плоскости с остальными несущими стенами, а выше.
• Чтобы правильно выставить рядовые стропила, необходимо разметить место крепления центрального стропила. Их количество определяется длиной стены.
• При большой площади крыши монтируются дополнительные элементы, придающие прочность всей конструкции
• Укладка ветро-гидроизоляционного материла (мембраны), который защитит от протечек крыши.
• Монтаж контробрешетки и обрешетки для кровельного материала. Контробрешетка необходима для соблюдения обязательного расстояния между мембраной и обрешеткой. Она выполняется из бруска 5х5 см и крепится вдоль стропил.Если планируется мягкая кровля, то обрешетку нужно делать сплошным настилом, в остальных случаях необходимы зазоры. На контробрешетку крепится обрешетка. Для нее также может использоваться брусок 5х5 см или доска 10х2,5 см. Обрешетка является основой для крепления кровельного материала.Если в чертеже кровельной системы присутствуют снегозадержатели, то обрешетку нужно набить так, чтобы крепления снегозадержателей надежно захватывали доску или брусок.
• Покрытие кровельным материалом.

Виды стропильных систем

Если говорить коротко, то стропильная система — это каркас всей кровли, опирающийся на несущие стены здания. Этот каркас является основой, на которую крепится кровельный пирог (ветро-влагозащитная мембрана, обрешетка, контробрешетка, теплоизоляционный материал, пароизоляция). По типу стропил, которые используются в конструкции, стропильные системы делятся на висячие и наслонные.

В наслонных стропила опираются одним краем на конек, другим на мауэрлат, имеют промежуточные опоры. В качестве промежуточных опор могут выступать несущие стены внутри здания или стойки из бруса, которые опираются на перекрытия или затяжку. Если наслонные стропила выставлены с большим пролетом, то обязательно их укрепление, при помощи подкосов или упоров.

Висячие же стропила промежуточных опор не имеют. Своим немалым весом, они сильно нагружают наружные стены здания, наслонные весят меньше и соответственно являются более экономичным вариантом. При расчете шага стропил, нужно учитывать ширину теплоизоляционного материала.

Технология возведения полувальмовой крыши

Чисто конструктивно кровля этого типа представляет собой скатную конструкцию. А значит, в ней могут использоваться как висячие, так и наслонные стропила. Отличаются они друг от друга тем, что наслонные упираются в коньковый прогон, висячие друг в друга. Чаще используют первый вариант, потому что коньковый брус выполняет функции опоры, на которую упираются стропильные ноги системы. То есть такая конструкция намного прочнее.

Полувальмовая крыша с кирпичным фронтономИсточник krovlyaikrysha.ru

Итак, будем считать, что фронтоны возведены из кирпича или блоков.

1. По двум внешним стенам (фасадной и задней) устанавливается мауэрлат из бруса с минимальным сечением 100х15 мм. Его крепят к залитому из бетона армирующему поясу, в который заложен каркас из стальной арматуры. Крепление производят на шпильки, заложенные в армопояс, через каждые 1-1,2 м.
2. Проводят монтаж конькового прогона, который собой представляет брус с минимальным сечением 100х100 мм. Его длина на 3-4 м короче пролета здания. Установку проводят на стойки-опоры, устанавливаемые или на несущую стену, расположенную внутри дома, или на балки перекрытия, или на плиты перекрытия. Здесь важна прочная опора.
3. Поверх стоек монтируют коньковый брус, который крепится к первым перфорированными стальными уголками и саморезами. Основное требование – горизонтальность прогона. Поэтому еще на стадии установки опорных стоек их обязательно проверяют на вертикальность и по высоте.
4. Проводят монтаж диагональных стропил, которые одними концами упираются в края конькового прогона, вторыми во фронтоны. Эти стропильные ноги разграничивают скаты (трапециевидные и треугольные) между собой.
5. Укладывают основные стропила, формирующие трапециевидные скаты. Они упираются верхними краями в коньковый брус, нижними в мауэрлат.
6. Проводят монтаж належников. Это короткие стропильные ноги, которые верхними концами упираются в диагональные ребра кровельной конструкции.
7. Точно также заполняются скаты треугольной укороченной формы. В каждой из них одна стропила полноценная, она упирается в коньковый прогон, остальные належники.

Стропильная система полувальмовой кровельной конструкцииИсточник krovlj.ucoz.ru

Это типичная схема стропильной системы мансардной полувальмовой крыши. Если пролет кровли дома достаточно большой, то в схему вносят ряд дополнительных элементов:

• промежуточный пролет под стропила, который устанавливают на стойки;
• или сами стойки без прогона, которые монтируются под каждую стропилу;
• шпренгель – опорный элемент под диагональные ребра.

Формирование мансардной крыши

Так как разговор идет о полувальмовой мансардной крыше со стропильной системой, собранной по типичному проекту, то необходимо обозначить, что кровлю придется утеплять. Как это делается:

1. По стропильной системе укладывают полосы рулонной пароизоляции. Укладку ведут снизу вверх, то есть от карниза крыши к коньку с перехлестом краев полос в размере 10-15 см. Крепят изоляционный материал к стропильным ногам гвоздиками с широкой шляпкой или скобами при помощи степлера.
2. Устанавливают поверх стропил контробрешетку. Это деревянные бруски сечением 50х50 мм, которые укладывают на стропильные ноги вдоль. Крепление – саморезы, длина которых в два раза больше толщины брусков.
3. Проводят монтаж обрешетки, шаг элементов которых зависит от типа кровельного покрытия. Если на крышу будут укладывать мягкую кровлю, то обрешетка должна быть сплошной или из досок, или из листов фанеры или плит ОСП.
4. Последний этап снаружи крыши – укладка кровельного материала.

Схема утепления скатной крышиИсточник stroyfora.ru

Остальные операции переносятся в мансарду под кровельную конструкцию. В первую очередь между стропильными ногами закладывают утеплитель. По ширине он должен быть чуть больше расстояния между стропилами. Причина – чтобы теплоизоляционный материал вошел с натягом, не оставляя зазоров и щелей, которые зимой станут мостиками холода. После чего по стропильной системе укладывают рулонную гидроизоляцию. Ее монтаж производится точно так же и в такой же последовательности, как и верхний изоляционный слой.

В принципе, на этом можно считать, что двускатная полувальмовая крыша двухэтажного дома построена. Остается только провести отделку мансарды, с прокладкой в нее коммуникационных сетей.

Монтаж кровельного материала

После установки стропильной системы монтаж полувальмовой кровли считается законченным. Теперь можно приступить к укладке утеплителя, гидроизоляции и кровельного материала.

Последовательность выполнения работ:

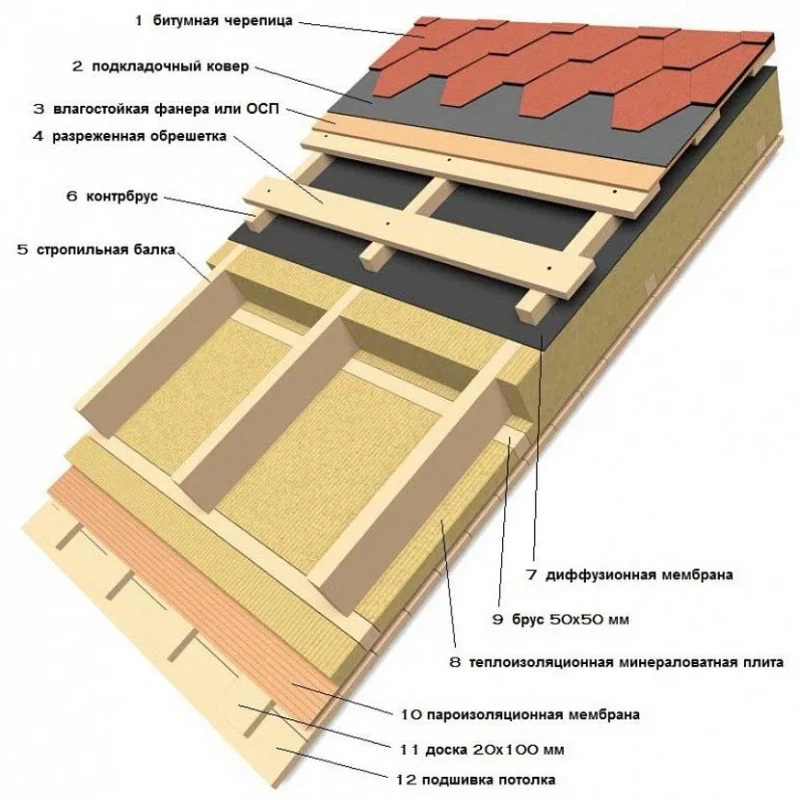

Схема кровельного пирога полувальмовой крыши.

1. Укладка между стропил теплоизоляции. Для этой цели можно применить минеральную вату, пенополистирол и т.д.
2. Поверх теплоизоляции укладывается гидроизоляция. Раньше для этой цели использовали рубероид, в нынешних кровельных работах применяют диффузионные мембраны.
3. Гидроизоляция закрепляется с помощью контробрешетки, которая монтируется на стропила поверх мембраны.
4. Далее в шахматном порядке монтируется обрешетка. Если кровля планируется мягкой, обрешетка должна быть сплошной (листы OSB).
5. На обрешетку укладывается и закрепляется материал кровли.
6. Для защиты утеплителя внутренняя сторона крыши закрывается пароизоляцией.
7. Затем монтируется декоративная обшивка.
8. Устанавливаются коньки, сооружается и обшивается коробка карниза.

Конечно, полувальмовая кровля – конструкция сложная, но очень надежная. Но ей, как и любой другой кровле, нужна хорошая вентиляция. Это необходимо продумать заранее. Пространство под кровлей проветривается при помощи контробрешетки. В карнизном коробе необходимо также предусмотреть вентилирующие решетки. Если расчет и все этапы работ сделаны правильно, то крыша прослужит вам долго, не требуя дополнительного ремонта и обслуживания.

Совет:

Крышу необходимо сделать надежной и крепкой

Поэтому очень важно выполнить точный расчет, а также добросовестно выполнить все работы.
Специалисты не советуют браться новичкам за такую сложную конструкцию, ведь наличие одной ошибки может привести к непредвиденным последствиям. Если вам очень сильно хочется сделать такую кровлю своими руками, доверьте расчет и установку стропильной системы профессионалам, а сами займитесь дальнейшим монтажом крыши.
Перед тем как приступить к выполнению кровельных работ, все элементы из дерева должны быть обработаны защитным раствором

Это предотвратит появление плесени, грибка, а также сделает древесину менее горючим материалом и защитит от насекомых-вредителей.

Исходя из всего вышеизложенного, можно сделать некоторый вывод: двускатная или четырехскатная полувальмовая кровля своими руками – сложное и ответственное дело. Прежде чем взяться за него, нужно «трезво» произвести расчет своих сил и возможностей.

Выполнение расчета и чертежа стропильной системы

Большинство специалистов рекомендуют перед выполнением работ по устройству вальмовой крыши обязательную разработку необходимой проектной документации. Это достаточно простая процедура для грамотного и квалифицированного проектировщика, особенно в том случае, когда проектирование выполняется при помощи различных специализированных программных комплексов.

Пример подробного расчета стропильной системы с использованием специальной программы приведен на видео:

Однако, достаточно часто, прежде всего, в целях экономии, часть расчетов или чертежей заказчики выполняются самостоятельно. Такой подход нельзя считать целесообразным, тем не менее, он продолжает применяться. В этом случае следует соблюдать несколько основных правил расчета элементов стропильной системы вальмовой крыши.

Основные правила, учитываемые при проектировании

При проектировании и последующем выполнении работ следует учитывать некоторые особенности вальмовой крыши:

• промежуточные стропила всегда имеют более крутой наклон, если сравнивать их с угловыми элементами;
• при выполнении чертежей конструкций стропильной системы следует учитывать, что конек и стропила изготавливаются из материала одинакового сечения;
• центральные стропила вальмов упираются как в коньковый брус, так и в обвязку;
• угловые, более короткие, стропила вальмов упираются только в угловые стропила.

Несмотря на кажущуюся простоту основных правил устройства вальмовой крыши, ее проектирование и составление чертежей – крайне сложный и трудозатратный процесс, который целесообразнее и правильнее доверить профессионалам.

Разметка расположения главных элементов – конькового бруса и стропил

Этот важный этап проектирования практически всегда можно выполнить самостоятельно. Для этого следует произвести ряд последовательных и несложных операций:

• определить и отметить центральную ось здания с обоих торцов на верхней части карниза. Таким будет будущее местоположение конька;
• обычной измерительной (иногда ее называют мерной) линейкой (один ее конец находится на линии конька, другой – на боковой стене) необходимо разметить места расположения обычных стропил;
• следующие этап – разметка длины свеса, когда измерительная линейка располагается одним концом за пределами стены;
• все описанные операции необходимо выполнить для всех стен строящегося здания.

После завершения определения мест конька и стропил, становятся более понятны очертания будущей вальмовой крыши.

Для того чтобы выполнить окончательный расчет, а затем и чертеж будущей конструкции, необходимо рассчитать основные параметры стропил, которые зависят от планируемого угла наклона кровли. Коэффициенты соотношений указанных величин приводятся в таблице.

Правила вычисления угла наклона

Важнейшим параметром, влияющим на всю конструкцию вальмовой крыши, в том числе и на стропильную систему, является уже упоминавшийся угол наклона крыши. На его величину оказывает влияние множество факторов, основными из которых являются:

• особенности района строительства, которые выражаются в уровне осадков и величине снеговой и ветровой нагрузки;
• тип и назначение чердачного помещения. Различные варианты – холодный чердак или мансарда – оказывают различную нагрузку на стропильную систему;
• материал покрытия кровли и т. д.

Учитывая множество факторов, выполнение расчета вручную практически нереально, либо требует серьезных профессиональных навыков и знаний. Однако существует достаточно большое количество вспомогательных программ, которые нетрудно найти в интернете на специализированных сайтах. Поставив имеющиеся данные в соответствующие окна программы, можно получить требуемую величину угла, которая может колебаться в пределах от 5 до 60 градусов.

После получения угла и других основных параметров, для составления чертежа достаточно перенести все имеющиеся данные на бумагу. Следует отметить, что все вышесказанное относилось к наиболее простому типу вальмовой крыши. В случае появления дополнительных элементов, например, эркера или подобных ему украшений здания, расчеты и проектирование усложняется.

Использование вспомогательной программы при выполнении чертежа вальмовой кровли показано на следующем видео:

https://youtube.com/watch?v=wqluVOEP9Lw
