Включение тёплого пола в систему отопления
Рекомендуется прокладывать в слое стяжки цельные отрезки трубы без соединений. Хвосты петель можно сводить либо к местным коллекторам, либо вести напрямую в котельную. Последний вариант обычно удобен при небольшом удалении нагреваемого пола от котла или если все комнаты имеют общий коридор, которому достаточно косвенного прогрева.
Концы труб вальцуются расширителем и соединяются опрессовкой или пайкой с резьбовыми фитингами для подключения к коллекторному узлу. Каждый из отводов снабжается запорной арматурой, на трубках подачи устанавливают шаровые краны с красным маховиком, на обратке — с синим. Резьбовой переход с запорной арматурой необходим для аварийного отключения отдельной петли, её продувки или промывки.

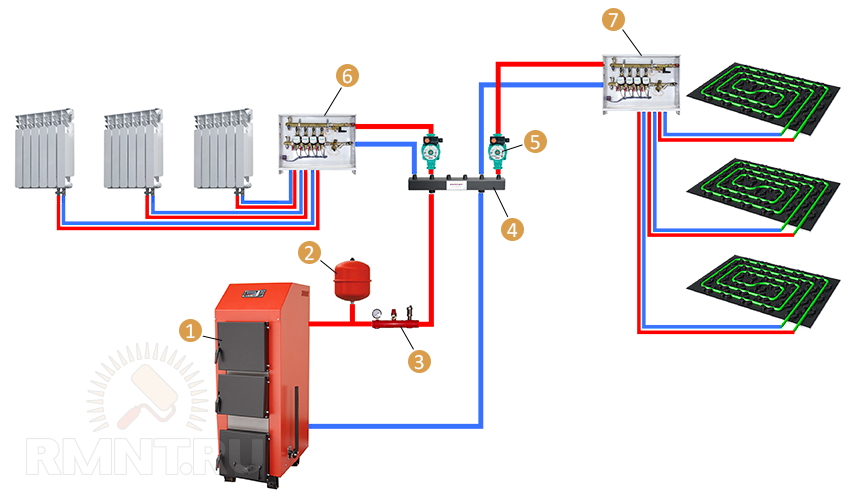

Пример схемы подключения водяного тёплого пола к системе отопления: 1 — котёл отопления; 2 — расширительный бак; 3 — группа безопасности; 4 — коллектор; 5 — циркуляционный насос; 6 — коллекторный шкаф радиаторов отопления; 7 — коллекторный шкаф тёплого пола

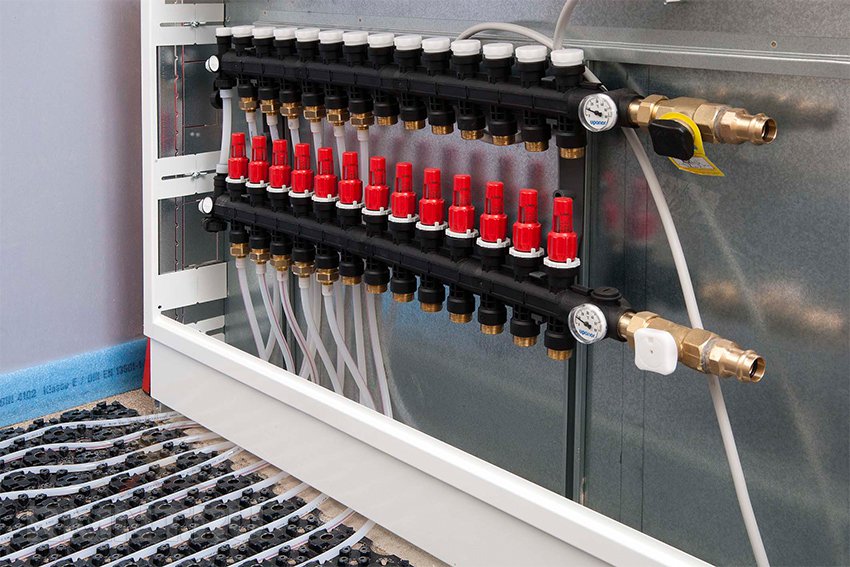

Подключение коллекторов к отопительной магистрали выполняется по аналогии с радиаторами отопления, возможны двухтрубные и комбинированные схемы включения. Помимо терморегулятора коллекторные узлы могут снабжаться системами рециркуляции, поддерживающими комфортную температуру теплоносителя в подаче около 35–40 ºС.
рмнт.ру
↑ Подпольное пространство
Обустройство вентиляции подпола
От того насколько сухое и хорошо проветриваемое подполье, будет зависеть микроклимат в доме, и как долго прослужит деревянный пол. Поэтому для обеспечения вентиляции по периметру цоколя обустраивают отверстия, которые в независимости от времени года и направления ветров будут обеспечивать естественную вентиляцию. На случай если зимы снежные, из отверстий подполья выводят вентиляционные трубы с козырьком, а для увеличения циркуляции воздуха можно установить несколько оконных вентиляторов. Также необходимо позаботиться о защите от различных грызунов. Для этого на все отверстия следует установить решетки с ячейками до 8 мм.
Полы, грунты и фундаменты
Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.
Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, утеплив цоколь и подземную часть ленточного фундамента.
Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.
При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.
| В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола. |
Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь. О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.
на эту тему:
⇆
Необходимые материалы для бетонного пола по грунту
Целесообразно закупать все необходимое для работы единовременно. Профессиональные строители знают, что транспортные расходы могут превышать 10% от сметной стоимости объекта. Иногда оплата доставки недостающих материалов может стоить дороже их самих
Поэтому важно правильно определить список комплектующих, просчитать их необходимое количество всех
Один из ключевых вопросов, чем утеплить бетонный пол в частном доме? Лучшим решением сегодня считается использование пенополистирольных плит. Минеральная вата используется намного реже, поскольку слишком эластична и подвижна. В исключительных случаях допускается ее применение, но только при укладке в ячейки специально подготовленной обрешетки или в межлаговое пространство. Затем делается черновой пол из досок, листовых материалов.
Работа становится более трудоемкой, если решено применять этот материал на полы. Утеплитель на бетонный пол, выдерживающий планируемую нагрузку без дополнительных операций предпочтительнее.
К тому же сметная стоимость существенно возрастает без заметного улучшения эксплуатационных характеристик. Единственный показатель, где наблюдается явное преимущество — звукоизоляция. Но грунт не является источником шума, поэтому выбирая на пол утеплитель, думать об этом не стоит.
Данное преимущество полностью девальвируется. В подавляющем большинстве случаев сегодня утепление бетонных полов делается вспененным полистиролом. Это оправдано по следующим характеристикам:
- экономическая выгода;
- достаточная прочность;
- надежность материала;
- долгий срок службы;
- экологическая безопасность;
- неподверженность гниению, коррозии, появлению плесени мхов и других микроорганизмов;
- пенополистирольный утеплитель для бетонного пола легко обрабатывается, что делает его удобным для самостоятельной работы.
Такой теплоизоляционный слой не является гигроскопичным, но небольшое поверхностное и капиллярное проникновение все же наблюдается. Утепление пола в этой ситуации с годами будет терять свою эффективность. Многократные сезонные циклы промерзания способны повредить материал.
Теплоизоляция бетонного пола нуждается в защите от попадания в нее влаги, как грунтовой, так и воды из раствора при устройстве стяжки. Широкий выбор гидроизоляционных материалов позволит создать надежную преграду для жидкости. Используются рулонные, листовые изделия этой категории на полимерной или битумной основе. Рассчитывается количество с учетом перехлестов и отходов при раскройке.
Основным расходным материалом по массе является бетонная смесь. Достаточно точно определить количество необходимых составляющих можно простым способом. Не вникая в суть сложных профессиональных формул, опытные мастера пользуются следующей методикой — 1 м3 следующих марок бетона содержит цемента:
- М 150 — 260 кг (цемент М 300);
- М 200 — 290 кг (цемент М 300), 250 кг (цемент М 400) и 220 кг (цемент М 500);
- М 250 — 340 кг (цемент М 300), 300 кг (цемент М 400) и 250 кг (цемент М 500);
- М 300 — 350 кг (цемент М 400) и 300 кг (цемент М 500);
- М 400 — 400 кг (цемент М 400) и 330 кг (цемент М 500);
При подготовке сухой смеси рекомендуется пользоваться значениями массы, а не объема. Так имеющий большую удельную плотность цемент должен весить меньше песка и щебня в растворе примерно в 3-5 раз.
Однако по объему это значение может достигать разницы в 6-7 раз. В зависимости от марки цемента, а также желаемого качество бетона щебень завозят из расчета от 4 до 7 тонн на 1тонну связующего.
Что потребуется помнить застройщику
Как следует утеплите основание и пол по грунту, иначе большая часть тепла уйдет в почву
Конструкция фундамента пола по грунту имеет усиленную эксплуатационную способность. Но для этого потребуется правильно подобрать нужный материал.
Чтобы было проще понять строение пирога изнутри, потребуется изучить те факторы, которые воздействуют на бетонную плиту:
- Возникновение пучинистого влияния грунта под жилым строением происходит крайне редко. Загородные дома можно устанавливать на различные виды оснований, но все они устанавливаются на грунт. В случае если утепление подошвы будет не качественным, либо вообще отсутствует, большая часть тепла стремительно уйдет в слои грунта. За счет этого подпол или подвальное помещение, расположенное под домом, будет теплым, что может привести к затруднению хранения овощей. Чтобы этого не произошло, необходимо в обязательном порядке выполнять утепление качественно.
- Каждый проект здания должен включать в себя дренажную защиту от воды, которая зачастую появляется в весеннее время года от таяния снега. При наличии отвода влаги грунтовые воды не образуются под конструкцией фундамента, тем самым почва будет сухой.
Не стоит укладывать геотекстиль под песчаную подушку — ухудшится уплотнение
- Во многих случаях структура почвы под жилым строением оседает, даже если не происходит пучения. Иногда лента фундамента прикрепляется к конструкции пола при помощи армирования. Когда проседает почва под полом, образуется пространство, а бетонная плита провисает, потому что закреплена на основании. Чтобы избежать подобной ситуации в момент строительства выполняется обратная засыпка. Роется котлован, после чего засыпается щебнем и песком. После определенной толщины производится уплотнение. Если все условия будут выполнены правильно, то усадки не будет.
- Большинство строительных организаций считают, что в момент устройства песчаной подушки под основание жилого строения предварительно укладывается геотекстильный материал. Но, по мнению специалистов, в таком случае ухудшится результат уплотнения песчаной или щебневой подушки. В период трамбования слои подушки прессуются вместе с грунтом, который размещен ниже. Под этот пирог лучше всего устанавливать дренажную систему.
В связи с вышеперечисленными факторами следует заострять особое внимание укладке пирога в случае ленточного основания. Благодаря этому значительно увеличится надежность всей конструкции в целом
Особенности устройства пола по грунту
Деревянное или плитное бетонное перекрытие первого этажа, расположенное над неотапливаемым подполом, подвергается сильному воздействию влаги, поступающей из незамерзающего грунта. В результате этого начинается отсыривание и разрушение материала. Чтобы этого не происходило, в ленточном фундаменте предусматривают сквозные вентиляционные отверстия – продухи, которые должны оставаться открытыми даже в зимний период.

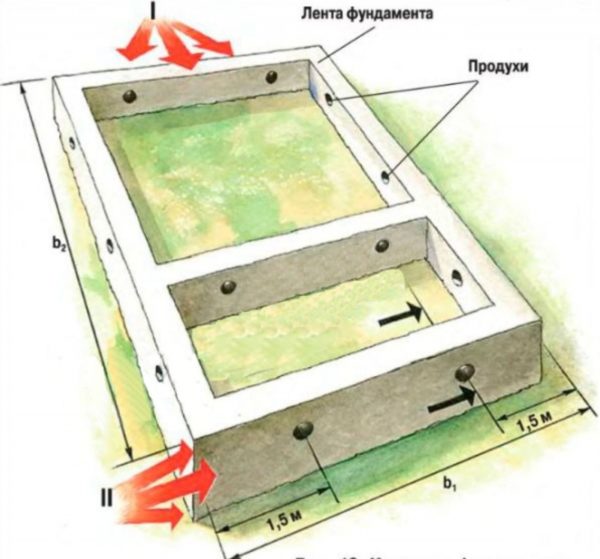

Продухи в ленточном фундаменте
Там же, где подпол не высокий, возникают проблемы с качественной вентиляцией подпола. В этом случае рациональным и практичным решением становится устройство пола по грунту. Его преимущество заключается в том, что он подходит практически для любых грунтов. Бетонная плита формируется плавающим способом, то есть она не связана с ленточным фундаментом, на который распределяются основные нагрузки от стен и кровли.
Подготовительные мероприятия
Чаще всего применяется метод заливки плавающей стяжки внутри границ ленточного фундамента по хорошо утрамбованному грунту, гидро- и теплоизоляционному слою. В стяжку можно проложить систему «теплый пол», что существенно повысит энергоэффективность конструкции. Стяжку заливают таким образом, чтобы она не контактировала с лентой фундамента – для этого воль нее прокладывают демпферный слой из обрезанного плитного утеплителя.

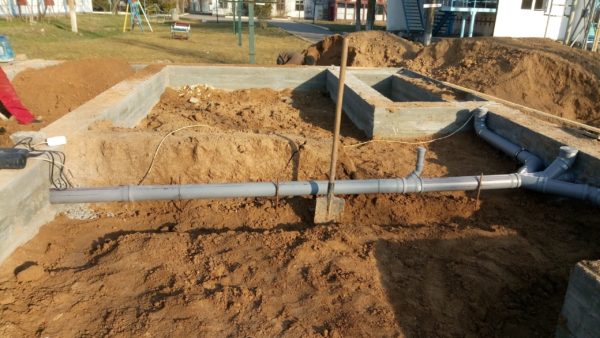

Прокладка основных коммуникаций
Перед заливкой стяжки производят укладку основных коммуникаций – водопровод, канализацию. Специалисты советуют предусмотреть расположение дополнительных систем канализации и водоснабжения в дублирующих гильзах. Это позволит не прибегать к разрушению стяжки для проведения ремонта, а задействовать дублирующую систему.
Как вариант, пол по грунту может быть изготовлен из стяжки, связанной с лентой фундамента или бетонной плитой, жестко зафиксированной к фундаменту. Также можно выполнить деревянный черновой настил. В последнем случае балки (лаги) будут располагаться на столбиках.
Устройство деревянного пола по грунту
Особенность грунта, который располагается под конструкцией пола, заключается в том, что он не подвержен промерзанию и содержит в своем составе влагу, поднимающуюся от грунтовых вод. Как было ранее отмечено, при выборе между низким подполом и конструкцией, сформированной по грунту, предпочтение лучше отдать последней.
Дренажная система
Что нужно знать перед возведением
Перед тем, как приступить к сооружению пола по грунту, необходимо получить достаточно полную информацию о составе почвенных слоев на участке, глубине залегания грунтовых вод и размерах сезонных колебаний их уровня.
Эти данные позволят решить, имеется ли возможность для создания полов по грунту с достаточной степенью безопасности для постройки и ее жителей. Рекомендуется создать качественную дренажную систему, способную обеспечить отвод почвенной влаги в случае повышения ее уровня.
Затем следует определиться с толщиной подготовительных слоев засыпки
Этот вопрос имеет особую важность, поскольку их необходимо тщательно утрамбовать. Чем толще слой, тем сложнее добиться достаточного уплотнения
При этом, добиться природной плотности трамбовки слоя засыпки на практике невозможно. Подготовительный слой непременно даст некоторую усадку, величина которой будет прямо пропорциональна его толщине.
Слой подбетонки (черновой стяжки) рекомендуется заливать на полотно геотекстиля. Это позволит сохранить воду в массиве бетона и обеспечит нормальную кристаллизацию материала. Если производить заливку непосредственно на подготовительный слой, влага из бетона будет впитываться в него и нарушит процесс затвердения, что в результате ослабит стяжку.
ВАЖНО!
При заливке всех бетонных слоев необходимо полностью выдерживать срок, необходимый для кристаллизации материала и набора технологической прочности. В противном случае возникает риск деформации или разрушения подстилающих слоев, возникновение дефектов геометрии пирога пола и потеря общей прочности.. Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола
После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса
Перед началом работ необходимо убедиться, что произведен ввод всех коммуникаций, проходящих под уровнем пола. После создания пирога пола по грунту выполнение ввода коммуникаций будет затруднено и потребует более сложных методов решения вопроса.
Изготовление отмостки
Как сделать отмостку своими руками? Для этого вокруг здания выкапывают небольшое углубление в виде траншеи глубиной 30-40 см и шириной на 20-30 см шире будущего карниза, чтобы дождевая вода с кровли падала на отмостку и затем уже стекала с нее далее в грунт, то есть ширина ее будет порядка 70 см.
Схема обустройства подушки основания
В правильно вырытой траншее надо обустроить подушку основания, для чего ее нижнюю часть уплотнить с помощью пластичного слоя глины, тщательно утрамбовывая и разбивая комки, затем сверху этого так называемого глиняного замка надо уложить слой гидроизоляции и засыпать смесью из песка и гравия, которую следует тщательно утрамбовать.
Есть еще один момент, который нужно обязательно учесть при строительстве отмостки для дома, стоящего на винтовых сваях – это уровень грунтовых вод. Если он довольно высок, то в процессе изготовления подушки нужно заложить дренажную систему, которая исключит скопление дождевых, талых и почвенных вод у стен нашего дома.
С этой целью вдоль наружного края нашего защитного слоя необходимо вырыть отдельный ров, наполнить на 10 см речным песком, слегка его уплотнить и положить сверху перфорированную (с множеством отверстий) трубу. Сверху надо засыпать мелким речным гравием и накрыть геотекстилем. Трубы направляются к коллектору для сбора воды в виде колодца.
Строительство отмостки для дома
На следующем этапе необходимо создать деформационные швы, для чего, примерно, через каждые 2 м поперек отмостки надо поставить вертикально на ребро деревянные доски толщиной 3 см и один шов надо сделать в месте соединения отмостки и цоколя.
Данный шов рекомендуется изготовить из влагостойкого материала типа ЦСП или пеноплекса, приставив изделие вертикально вплотную к цоколю.
После этого необходимо обустроить наружную часть опалубки будущей отмостки вокруг дома на винтовых сваях и, после того как построили, залить ее бетонным раствором. Заливка производится в один раз. Как только залитый раствор окончательно застынет, надо удалить из него доски, которые использовали для создания компенсационных швов, и засыпать образовавшиеся пустоты мелкозернистым песком или мелким гравием.
Особенности монтажа
Слив в требуемом помещении может быть оформлен, используя следующие способы заливки стяжки пола:
- Конверт.
- С двух плоскостей.
При монтаже следует тщательно и постоянно проверять работоспособность самого слива в помещении. В противном случае в последующем придется тратить время на бурение и очистку. Перепад уровня в таком случае не должен превышать 20 мм на каждый метр плоскости душевой или ванной. Нормальная эксплуатация при большем уклоне не будет осуществлена. В дальнейшем будет проблематично осуществлять укладку плитки или любого другого вида напольного покрытия.
Устройство пола с уклоном
Слив чаще всего располагают в центральной части помещения или с некоторым смещением к одному из углов. В первом случае будет меньше проблем по причине равномерного распределения и установки маяков по площади помещения. При расположении слива в углу, маяки будут иметь разный порядок.
Подготовка грунта для пирога
Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.
Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.
Убрав весь мусор и камни, грунт утрамбовывается и ровняется.
Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.
На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.
Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.
После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.
Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.
Заливка бетонной подготовки
Сам подбетонок не учитывают при расчёте несущих нагрузок пола, поэтому его не армируют и делают из тощего бетона, в котором процентное содержание цемента меньше обычного за счёт двукратного увеличения доли одного из наполнителей (обычно щебня). Толщина подбетонка лежит в пределах 7–8 см, а его главные достоинства — удобоукладываемость и возможность создания ровного и прочного основания для утеплителя.
После того, как черновая стяжка будет залита и выровнена, ей дают время для набора 70% проектной прочности (как для обычного бетона). Чтобы поверхность не пересыхала, её укрывают мешковиной, которую периодически смачивают.
Без использования ускорителей твердения на это уходит неделя, с использованием — три дня.
Затем приступают к обустройству верхнего слоя — стяжки.
Процесс монтажа
Когда произведено внедрение в пирог бетонного пола по грунту, можно начинать процесс укладки отопительного контура.
Существует ряд правил:
- чтобы не допустить излишнего нагревания покрытия, следует осуществить грамотное размещение труб по всей площади помещения. Более плотный монтаж осуществляется по периметру, а в центре контур должен быть реже, причем отступ от стен комнаты должен быть не менее 15 сантиметров;
- вне зависимости от того, какова избрана схема укладки, необходимо соблюдать интервал между соседними трубами от 0,3 метра;
- если труба располагается на стыке плиты и перекрытия, ее следует отделить специальной гильзой из металла;
- нельзя допускать, чтобы длина отопительного контура превышала 100 метров, поскольку в такой системе снизятся основные параметры циркуляции теплоносителя (прочитайте: “Как сделать теплый пол своими руками в частном доме”).
Укладка производится двумя основными способами:
- Бифилярный – по спирали. В этом случае характерно равномерное прогревание труб за счет чередования подающих и обратных участков. Для подачи жидкости используется маломощный насос, а укладывать трубы очень просто за счет соблюдения угла в 90 градусов между соседними участками.
- Меандровый – зигзагом. Теплоноситель в такой системе остывает за время прохождения по контуру, и поверхность прогревается неравномерно. Трубы могут разворачиваться по ходу абсолютно в противоположном направлении, что сказывается на сложности монтажа. Такой способ больше подходит для помещений с линейным уклоном, поскольку теплоноситель будет циркулировать быстрее и не успеет остыть. Шкаф с оборудованием устанавливает в верхней точке контура. Также подобный способ укладки позволяет обогревать самые просторные помещения.
Заливка чернового пола
Заливку бетона лучше делать в один заход, так как в противном случае вам не удастся получить требуемой прочности конструкции. Для заливки лучше заказывать готовый бетон, который доставляется на стройплощадку специальными машинами. Но для экономии денежных средств вполне можно сделать бетонную смесь своими руками из цемента, песка и щебня в соотношении 1:2:4 соответственно.
Заливку рекомендуется начинать с угла комнаты, размещенного напротив двери. За один раз нужно наполнять бетоном несколько зон. Для лучшей усадки смеси можно воспользоваться специальным вибратором. После заливки нескольких зон с помощью правила, установленного на направляющие, производится выравнивание черновой стяжки. На тех участках, где выравнивание окончено, опалубка и направляющие удаляются, а пустоты заполняются бетоном.
После завершения черновой стяжки основание накрывается полиэтиленовой пленкой до полного высыхания бетона (несколько недель). Чтобы уберечь поверхность пола от растрескивания, ее периодически рекомендуется обрызгивать водой.
В большинстве случаев к черновому полу не предъявляются жесткие требования по горизонтальной ровности, так как финишное покрытие позволяет сгладить мелкие дефекты. Но если планируется черновая стяжка под теплый пол, то к процессу выравнивания следует подойти со всей серьезностью. Это обусловлено тем, что теплый пол укладывается между черновым и чистовым слоем, поэтому при неровности базового слоя финишное покрытие будет иметь разную толщину. А это приведет к неравномерности его прогревания.
Технология фиксации на лаги
Преимущество данного варианта заключается в наличии возможности замаскировать проложенные коммуникации под напольной поверхностью. Но так как толщина основания составляет около 10 сантиметров, пол на лагах не рекомендуется настилать в помещениях с низкими потолками. Делая деревянный пол в частном доме своими руками, необходимо учитывать все эти варианты.
Половицы фиксируют к деревянным лагам, сделанным из брусьев, балок или толстых досок, стоящих на ребре. Деревянный пол монтируют на них при условии, что минимальная толщина покрытия составляет 20 миллиметров.
Работа по монтажу выполняется поэтапно:
- Прежде как положить деревянный пол на бетонную стяжку, лаги крепят к основе шурупами и дюбелями (детальнее: “Как крепить лаги к бетонному полу – проверенные варианты монтажа”). Их шляпки следует утопить на глубину нескольких миллиметров.
- Лаги выравнивают уровнем. Допускается отклонение, которое не превышает 2-х миллиметров на два метра.
- Для звукоизоляции вдоль стен укладывают древесно-волокнистые изделия.
- Ниши между брусьями заполняют тепло- и звукоизоляционными материалами, такими как минвата, керамзит, пенопласт и другими.
- Половицы фиксируют саморезами. Укладку выполняют от стены по направлению световых лучей. На случай расширения древесины нужно оставлять компенсационный шов шириной 7-10 миллиметров. Стыки досок следует располагать на середине лаг.
- После завершения монтажа половиц устанавливают плинтуса.
Утепление земляного пола при низких потолках: вариант первый, самый бюджетный
Всё просто. Поверх земляного пола нужно постелить гидроизоляцию. Конечно, это никакой не новомодный материал из разряда «дышащих плёнок», а самая обыкновенная толь (вроде рубероида, только без крупной посыпки; в бабушкиной хате толь, постелив в три слоя, просто покрасили, жили не богато, на что хватило денег, то и сделали, потом сверху постелили половик, так жили, а до собственно утепления прошло почти полвека). Если же красить не нужно, то годится рубероид, технология та же.
Поверхность земляного пола перед укладкой гидроизоляции нужно как следует подмести, чтобы не осталось никаких острых камешков, способных прорвать (продавить) гидроизоляцию!
Земля пола должна быть тщательно утрамбована!
Толь или рубероид раскатываем по всей площади пола. Поскольку материал в рулонах шириной метр, то укладка будет полосами, значит полосы нужно класть с нахлёстом, минимум 15 см, как это делается со всеми подобными материалами при гидро- и пароизоляции стен, полов, потолков.
Делая полы по грунту, гидроизоляционный материал нужно уложить слоя в два-три! За неимением другого гидроизоляционный материал в местах нахлёстов просто пробивался гвоздями. Да, именно к земле. Но, полагаю, можно отойти от «традиций каменного века» и склеивать нахлёсты битумной мастикой. Продаётся она в железных банках, наподобие краски, уже готовая к использованию, цена не большая, расход тоже не большой, одной банки, скорей всего, хватит на всю жизнь, хотя, зависит от площади…
Дальше – по возможностям и желаниям. Благо, появились новые материалы, не требующие большой квалификации для монтажа. Скажем, вспененный полиэтилен толщиной 3-5 мм, уложенный поверх гидроизоляции, добавит комфорта (тепла). Укладывается тоже полосами с нахлёстом и проклейкой скотчем.
Полы по грунту. Схемы устройства пола по грунту в доме, подвале, гараже или бане
В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:
- с опорой на грунт — непосредственно по грунту или на лагах;
- либо как перекрытие над вентилируемым подпольем.
Какой из двух вариантов будет лучше и проще?
В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.
Зимой засыпка под полом всегда имеет положительную температуру. По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.
От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м . Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.
Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.
Три принципиальных схемы устройства полов по грунту
Рис.1. Монолитное перекрытиепо грунту (подвесной пол)
После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.
Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».
Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм . Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.
Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей площади здания, служит опорой для стен и основанием для пола, Рис.2.
Рис.2. Пол на плитном фундаменте
Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.
Рис.3. Полы на грунте
Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.
Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.
Полы по грунту должны обеспечивать:
- теплоизоляцию помещений из условий энергосбережения;
- комфортные гигиенические условия для людей;
- защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
- предотвращать накопление конденсата водяных паров внутри конструкции пола;
- снижать передачу ударного шума в соседние помещения по конструкциям здания.
Полиэтиленовая пленка вместо паро- гидроизоляции
Слой гидроизоляции служит для защиты стяжки от подсоса влаги из грунта, но одной гидроизоляции недостаточно. При плюсовой температуре в доме влага из почвы начинает испаряться, превращаясь в пар. Поднимаясь по конструкции, пар конденсируется внутри «пирога» пола, это может привести к разрушению армирующих элементов. Для этой цели используют именно паро- гидроизоляцию. Иногда в качестве более дешевого аналога используют полиэтиленовую пленку.
Еще одной задачей пароизоляции в полах по грунту является защита от поступления на нижние этажи здания радона. Это радиоактивный газ, который выделяется при распаде урана и тория. Распространение радона характерно для отдельных регионов, подробнее проблему радона мы разбирали в отдельной https://www.sdvor.com/articles/ugroza-radona-na-polakh-po-gruntu-pravda-ili-mif/
Такая пленка часто применяется в стяжках, которые делают на перекрытиях и в этом случае такой пароизоляции оказывается достаточно, но не в случае с полами по грунту. Главные недостатки пленки состоят в там, что она недостаточно плотно прилегает к основанию, на ее поверхности образуются складки и пузыри с воздухом, добиться равномерной укладки сложно. К тому же пленку легко повредить в процессе монтажа последующих слоев, в результате этого герметичность изоляционного слоя будет нарушена.
Подсыпка (подстилающий слой)
Подстилающий слой служит прослойкой между грунтом и стяжкой. Он стабилизирует основу и даёт возможность регулировать высоту пола. И также в подстилающем слое проводятся коммуникации – канализация, водопровод. На подсыпку в дальнейшем делается подбетонка.
Подсыпка выполняется из песка, щебня, песчано-гравийной смеси, боя строительных материалов и в некоторых случаях из конструкционного керамзита. Главные требования к материалу для подсыпки: способность хорошо утрамбовываться; не проседать; не менять свойств при высокой влажности. Толщину подсыпки рекомендуется делать не менее 15 и не более 60 см.
