Покупка помпы для кондиционера

Конструкция системы удаления конденсата

Дренажный узел состоит из трех частей, а именно:

• Поддона, аккумулирующего стекающий с охлаждающего контура конденсат.
• Напорного оборудования – компрессора, – который перекачивает конденсат из поддона за пределы корпуса кондиционера, на улицу.
• Трассы для перекачки конденсата – трубопровода, давление в котором генерирует компрессор.

При этом первая и последняя часть системы явно вторичны. На работоспособность и функциональность подобной конструкции влияет только помпа для кондиционера, являющаяся обычным насосом центробежного или вибрационного типа.

Сама помпа состоит из следующих частей:

• Силового агрегата – электромотора или штока, совершающего под действием электромагнита возвратно-поступательные перемещения.
• Рабочей зоны – участка в корпусе, где генерируется зона разрежения и зона нагнетания давления.
• Всасывающего и напорного патрубков – литых отводов, обустроенных в корпусе напротив зоны разрежения и нагнетания потока.
• Простейшего датчика, включающего помпу при переполнении поддона и отключающего после осушения емкости накопителя.

Разумеется, к такому насосу предъявляют ряд требований. Во-первых, он должен быть компактным, во-вторых, по возможности бесшумным. И, в-третьих, компрессор должен быть достаточно производительным. Ведь трасы системы удаления конденсата могут быть очень разветвленными – в некоторых случаях жидкость из поддона приходится транспортировать на несколько десятков метров, преодолевая перепады высот, обратные уклоны и вертикальные участки.

Кроме того, рабочая камера такой помпы должна легко чиститься от возможных загрязнений.

Типовые разновидности дренажных помп для кондиционеров

Штатная помпа для удаления конденсата есть далеко не во всяком кондиционере. При этом даже в случае наличия насоса мощности типового устройства, рассчитанного на усредненные условия эксплуатации, бывает недостаточно  для обслуживания чрезмерно сложных трасс удаления жидкости. Поэтому дренажные компрессоры продают не только в сборе с кондиционером, но и отдельно, в качестве самостоятельного агрегата.

На сегодняшний день в открытой продаже имеются следующие разновидности напорного оборудования:

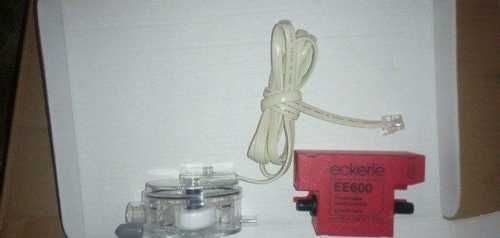

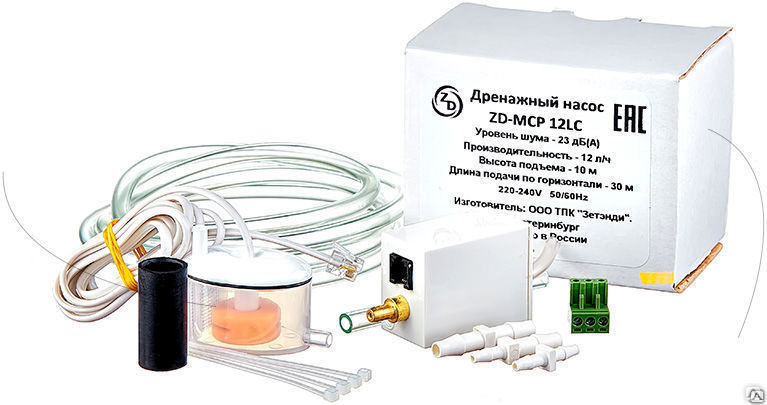

• Помпа раздельного типа.Такой насос придется купить в случае потребности смонтировать напорное оборудование не только в поддоне, но и непосредственно в теле трубопровода-трассы. Раздельные помпы имеют собственный резервуар для накопления жидкости, поэтому они не только откачивают скопившийся конденсат, но и увеличивают давление в системе, укомплектованной штатным напорным оборудованием недостаточной мощности. При этом раздельный насос может откачивать воду из поддона даже с двухметрового расстояния, посредством особого заборного шланга, а напор такого компрессора равен 3-14 метрам, зависимости от мощности силовой части установки. Производительность раздельных насосов колеблется в пределах от 8 до 60 литров в час.
• Помпа для кондиционера наливная.Это более производительное и мощное устройство. Наливная помпа может перекачать до 1500 литров в час, а ее минимальная производительность равна 80 л/час. Однако генерируемый таким насосом напор не превышает 3-4 метров. Поэтому с помощью подобных компрессоров можно обеспечить отвод конденсата только по преимущественно горизонтальным трассам, сбрасывающим воду в канализацию. При этом накопительные помпы поставляются в паре с достаточно объемными поддонами или собственными крупногабаритными емкостями для сбора конденсата.

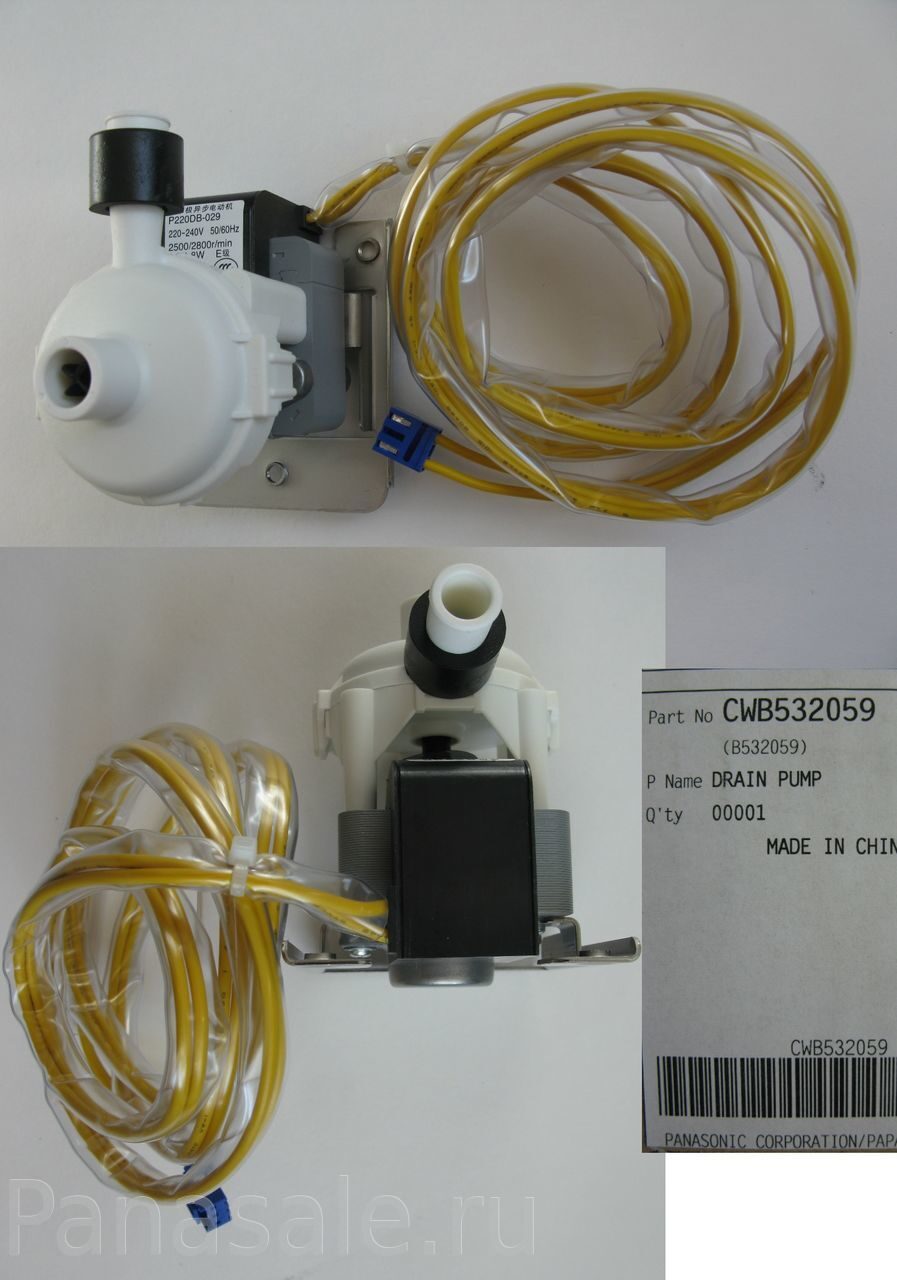

• Насос встраиваемый. Такое оборудование используется в роли штатной дренажной помпы. Компрессоры этого типа перекачивают не более 150-170 литров конденсата в час. Словом, подобные помпы работают только на стандартных условиях, слегка усиливая естественное течение жидкости в дренажном канале. Впрочем, такое оборудование можно использовать и в качестве дешевого дополнительного насоса, перекачивающего жидкость из промежуточного резервуара в гравитационный сливной канал.
• Перистальтическая помпа. Такое оборудование работает с производительностью не более  10 литров в час. Но напор у такого насоса – максимальный – от 15 метров. Поэтому перистальтические помпы монтируют лишь на самых сложных участках трассы отвода конденсата, для обслуживания вертикального трубопровода с большим перепадом высот.

Словом, современные производители напорного оборудования готовы удовлетворить все потребности владельцев даже самых мощных кондиционеров с по-настоящему громадными испарителями.

Принцип работы и устройство дренажной помпы

Основные элементы помпы:

• двигатель, преобразующий энергию электрического тока во вращение вала или возвратно-поступательное движение штока;
• рабочий узел в прочном корпусе, отвечающий за всасывание жидкости и нагнетание ее в трассу откачки;
• приемный и выкидной патрубки стандартного диаметра для удобства подключения трубок.

Кроме обеспечения необходимого напора и расхода жидкости к помпе, для дренажа любого кондиционера предъявляются дополнительные требования:

• низкий уровень шума и вибрации;
• компактные размеры, позволяющие скрытый способ установки;
• удобство подключения и демонтажа;
• минимальное техническое обслуживание;
• высокая надежность и долговечность.

Принцип работы дренажного насоса прост. При наборе определенного уровня воды в поддоне срабатывает датчик, подающий сигнал на пуск электродвигателя. Он приводит в движение рабочий орган помпы, который начинает интенсивно перемещать поступающую в приемный патрубок воду в сторону напорного штуцера. В результате устанавливается устойчивый поток жидкости.

Схема работы помпы

Создаваемого давления хватает для преодоления перепада высот и сопротивления трассы трубопроводов. После откачки датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Помпа переходит в режим ожидания.

Для сведения! Производители насосного оборудования выпускают продукцию различной конструкции. Их технические характеристики могут лежать в широком диапазоне. Это надо учитывать при самостоятельном выборе насоса.

Основные виды помп и их характеристики

На специализированном рынке климатического оборудования можно приобрести дренажные насосы для разных кондиционеров нескольких основных типов.

Раздельного типа

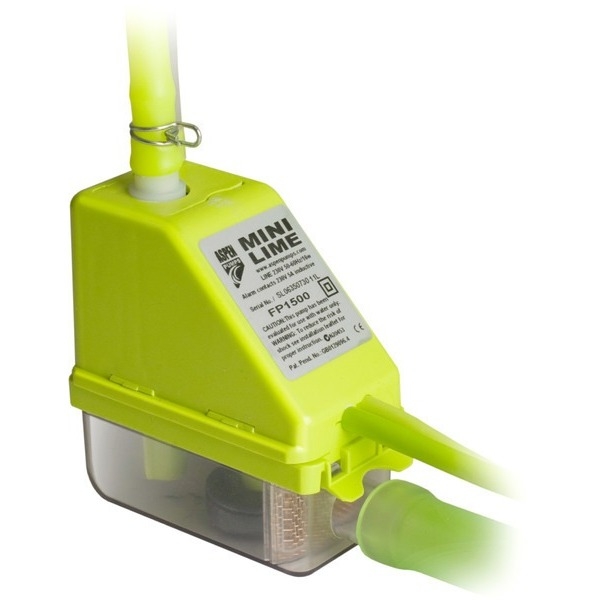

Такой насос оснащен собственным небольшим баком для сбора жидкости с уже установленным в нем прибором контроля уровня. Это устройство можно разместить в существующем поддоне кондиционера или на небольшом удалении от него с помощью гибкой трубки. Иногда его встраивают в имеющуюся штатную систему дренирования, которая не справляется со своей задачей.

Помпы этой категории обеспечивают достаточный для большинства сплит-систем расход до 60 л/час и напор 3-14 метров столба жидкости. При увеличенной высоте откачки придется искать оборудование другого типа.

Наливная

Для разветвленных мультисистем с возможностью простого подключения к канализации предназначены наливные помпы. Они оснащаются большим приемным резервуаром и обеспечивают откачку до 1500 л/час собранной жидкости преимущественно по горизонтальным трубопроводам на высоту не более 3-6 метров.

Такой агрегат заинтересует крупные организации, но будет нерентабельным при индивидуальном использовании.

Встраиваемая

Встраиваемый насос является непременным атрибутом всех канальных и кассетных систем. Им комплектуются кондиционеры большинства ведущих фирм, стремящихся к максимальной готовности предлагаемого товара к эффективной работе. Он рассчитан на стандартные условия эксплуатации климатического оборудования, перекачивая до 170 л/час.

Надо знать! При сложной конфигурации и большой длине трубопроводов в помощь такой помпе иногда приходится монтировать дополнительную.

Перистальтическая

Перистальтические насосы нужны там, где небольшое количество жидкости надо откачать на высоту более 10 метров. Их стоимость в 2-3 раза превышает цену аналогичных помп другой конструкции, поэтому приобретают их только в исключительных случаях.

Производительность такого оборудования редко превышает 10 л/час.

Общие характеристики конструкции

Дренажный насос для кондиционера имеет свои особенности строения. В конструкцию входят такие элементы:

• поддон для конденсата;
• специальная дренажная трасса, транспортирующая конденсированную жидкость;
• помпа, выполняющая функцию перекачки конденсата.

Чаще всего, в состав кондиционера уже включена помпа. Насос может понадобиться в тех случаях, когда изделие поломалось и нужна дополнительная помпа. Все наносы имеют помпы с высоким показателем производительности. Это позволяет бесперебойно выводить конденсированную жидкость

При выборе изделия необходимо обращать внимание на показатель высоты столба воды, шум в процессе эксплуатации и прочие технические особенности. В комплектацию хорошего кондиционера входит дренажный насос с помпой. Это обеспечивает выполнение устройством всех необходимых функций

Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Это обеспечивает выполнение устройством всех необходимых функций. Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Очень важно, чтобы конденсат правильно выходил наружу, так как могут появиться такие проблемы:

• появление неприятного запаха в помещении;
• переполнение поддона;
• вытекание воды, которая может испортить мебель, стены и полы.

Для того чтобы кондиционер работал правильно и не возникало подобных ситуаций, необходимо, чтобы монтаж выполнял опытный мастер. Это позволит правильно расположить трубы, по которым будет выходить конденсат.

При выведении трассы за пределы помещения, вода, которая по ней стекает, может портить структуру здания, поэтому лучше воспользоваться другим вариантом выведения конденсата. Дренажные насосы нужны для предотвращения скопления воды в системе. Выбор наноса должен основываться на условиях, при которых будет осуществляться его работа. Существует несколько видов представленного оборудования, которое используется для определенных вариантов работы.

Помпа обычно входит в комплектацию кондиционера

Дрежаная система кондиционера – Холод Дома

29.05.2019

Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.

Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.

Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.

При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.

Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.

Ремонт кондиционеров: неисправность дренажной системы кондиционера

Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.

Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.

Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.

Ремонт кондиционеров: обледенение испарителя

Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.

В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.

Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.

Как почистить дренажную трубку кондиционера: засорение и очистка

Как почистить дренажную трубку кондиционера

Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.

Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.

В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.

Как правильно чистить дренажную систему кондиционера

Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы

Дренажная система, как ею пользоваться и как обслуживать

Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.

А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.

Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.

ТОП-3 лучших насоса для кондиционирования

В наш рейтинг вошли следующие модели:

Предлагаем рассмотреть их подробнее.

IMP PUMPS GHN 25/60-180

Маломощный циркуляционный насос с тремя скоростями работы. Оснащен мокрым ротором. Есть возможность регулировки скорости вращения при помощи переключателя. Максимальная производительность составляет 3,96 куб. м/час. Модель отличается простой установкой и отличным качеством.

Область применения	Вода, водно-гликолевая смесь
Диапазон температур, °C	от +2 до +110
Материалы	Чугун, нержавеющая сталь, пластик, норил
Мощность двигателя, W	90

Стоимость — от 5 300 рублей.

Плюсы

• три режима работы с удобной регулировкой;
• практически бесшумная работа;
• резьбовое соединение (от G 1″ до G 2” типоразмера);
• различные монтажные длины 130мм, 180мм;
• невысокая цена;
• хорошее европейское качество сборки;
• хорошие показатели работы, длительный срок эксплуатации.

Минусы

• низкий класс энергоэффективности;
• гайки не идут в комплекте.

Grundfos UPS 25-60

Этот насос оснащен электрическим двигателем, мокрым ротором и защищенным статором. Он не имеет сальниковые уплотнения. Показывает пропускную способность 4,2 куб.м/час. Предназначен для работы в чистой жидкости, вертикальной или горизонтальной установки.

Рабочая среда	Вода, водно-гликолевая смесь
Температура, °C	от +2 до +110
Материалы	Керамика, графит, нержавеющая сталь
Мощность двигателя, W	60

Цена — от 9 000 рублей.

Плюсы

• практически бесшумная работа;
• длительный срок эксплуатации;
• три режима работы;
• хорошее качество сборки;
• полная комплектация;
• компактные размеры;
• несколько вариантов установки.

Минусы

• низкий класс энергоэффективности;
• брак гаек которые идут в комплекте.

Wilo Star RS 25/6

Циркуляционный насос с мокрым ротором и резьбовым соединением. Предварительно задаваемые ступени частоты вращения для согласования мощности.

Системы водяного отопления, промышленные циркуляционные установки, системы подачи холодной воды и системы кондиционирования.

Особенности/Достоинства:

• Применение для монтажа с горизонтальным расположением вала. Клеммная коробка в положении 3-6-9-12 часов.
• Три предварительно выбираемые ступени частоты вращения для адаптации нагрузки.
• Простой и надежный монтаж благодаря практичным отливам под ключ на корпусе насосов.
• Упрощенный электромонтаж благодаря съемному кабельному вводу клеммной коробки с возможностью двухстороннего подключения.

Рабочая среда	Вода, водно-гликолевая смесь
Температуры, °C	от +2 до +110
Материалы	Нержавеющая сталь, чугун, пластик
Мощность двигателя, W	84

Цена — от 75 000 рублей.

Плюсы

• качество сборки;
• отличные показатели работы при любой температуре;
• удобное управление рабочими параметрами трехпозиционным переключателем;
• универсальное применение.

Минусы

низкий класс энергоэффективности.

2 Разновидности устройств

Все устройства такого типа можно разделить на несколько разновидностей. Но всех их будет объединять слово «дренажный», так как любые из них такими и являются.

Можно выделить 4 основные группы самых распространённых типов насосов:

1. 1. Накопительные (раздельные) помпы. Они имеют специальную накопительную ёмкость для жидкости. Внутри есть датчик, который реагирует на уровень воды и включает/выключает устройство. Их конструкция позволяет осуществлять монтаж на шланге, дренажном патрубке и внутри самого поддона. Место, где можно устанавливать помпу, имеет отдельный блок, который соединён с накопительной ёмкостью гибкой трубкой (максимальная длина до 2 метров). КПД таких устройств достаточно большой. Агрегат может выкачивать до 50−55 литров в час, и этого будет достаточно практически для всех кондиционеров, которые есть сегодня на рынке. Накопительные помпы могут поднимать воду на высоту 14 метров. Если нужно более высокое значение, то устанавливаются более мощные насосы.
2. 2. Наливные. Если сравнивать с предыдущим типом, то наливные характеризуются более высокой производительностью и мощностью. Перекачивать они могут до 1500 литров в час, но при этом поднимают воду на высоту до 6 метров, что в два раза меньше, чем у разделительных устройств. Но это не критично, поскольку наливные агрегаты функционируют в качестве внешних блоков и сплит-систем. Они выкачивают воду напрямую в канализацию, поэтому и подъём на большую высоту не нужен. Также не предусматривается установка датчиков и поплавков, поскольку накопительные ёмкости небольшие.
3. 3. Встраиваемые помпы. Такие устройства являются неотъемлемым атрибутом различных сплит-систем, канальных и кассетных кондиционеров. Их производительность не превышает 170 литров выкачанной жидкости за час работы, поэтому они способны полностью обеспечить нормальное функционирование устройства. Но бывают случаи, когда для дренажной помпы такого типа понадобится установка дополнительного насоса. В основном это нужно при монтаже в экстремальных условиях.
4. 4. Перистальтические. Такой дренажный насос для кондиционера устанавливается при необходимости поднять жидкость более чем на 15 метров в высоту. Но это кардинально сказывается на производительности, поскольку выкачать он может до 10 литров за час работы. Есть исключения, когда мощность в перистальтических насосах в несколько раз больше, чем в обычных моделях, однако и цена таких устройств будет выше.

Необходимость установки

Многие пользователи кондиционеров могут засомневаться в необходимости такой помпы вообще, так как стандартные кондиционирующие устройства оснащены трубкой для выведения конденсата наружу. Однако такой способ избавления от лишней жидкости имеет свои негативные стороны:

• Наличие постоянно стекающей воды в жаркую пору. Это может приносить неприятности как самому владельцу устройства, поскольку загрязняет фасад, портит облицовку дома, стекает на отмостку и пр., так и его соседям снизу, если таковые имеются.
• Загрязнение окружающей среды.
• Невозможность пользования кондиционером зимой в режиме охлаждения, так как дренажный шланг может замерзнуть.

Кроме того, существует и ряд других причин, не позволяющих пользоваться традиционным способом дренажа сплит-системы.

Даже в том случае, если кондиционирующее устройство уже укомплектовано дренажной помпой, в помещении может просто не быть необходимых условий для монтажа правильного отвода конденсата. Это случается, если емкость для сбора жидкости категорически не вписывается в интерьер помещения, а к канализационной системе вести отвод невыгодно из-за большого расстояния. В этом случае также рекомендуется приобретение дренажного насоса.

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься.
В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата.
С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера.
Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие.

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

1. Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
2. Неправильно был выставлен уклон дренажной трассы.
3. Если вышла из строя помпа.
4. Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
5. Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть.
Поднимается корпус кондиционера.
Отсоединяется дренажная трубка от поддона.
Последний снимается и промывается

Особое внимание именно отверстию.
Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой.
Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.. Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина

Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

https://youtube.com/watch?v=L-4-BgJKNoo

Правила выбора

При выборе насоса дренажного для кондиционера следует отталкиваться от его необходимой производительности. Средний показатель выработки конденсата любым кондиционером составляет 500-800 мл./ч. на 1 кВт «производства холода». Пятикиловатная техника, работающая в режиме «производства холода», выделяет жидкости, в среднем 2,5 -4 л/ч. Насос следует выбирать аналогичной производительности.

Для бытовых сплит-систем с настенным испарительным модулем, предпочтительнее всего будут раздельные варианты устройства. Далее, следует выбрать самое малошумное из представленных на отечественном рынке, но с необходимой производительностью.
