Подготовка к сооружению
Количество материала можно точно рассчитать, если сделать план проекта. Нужно продумать каждую делать, перенести ее на рисунок. Любой просчет критичен, поскольку переделать готовый портал невозможно. Его можно разрушить и построить заново. Во время расчета нужно учитывать ряд факторов:
Габариты печи (ширина, высота)
Во внимание нужно брать наличие ножек у печного оборудования. Ширину между металлическими поверхностями, кирпичной кладкой. Нужно оставить 3 см для огнеупорного материала
Оставить зазор, необходимый для расширения печных стенок. Кладку, которая должна выступать за габариты печи на 25 см по бокам, сверху. Нужно купить больше строительных материалов, на случай неудач
Нужно оставить 3 см для огнеупорного материала. Оставить зазор, необходимый для расширения печных стенок. Кладку, которая должна выступать за габариты печи на 25 см по бокам, сверху. Нужно купить больше строительных материалов, на случай неудач.
Общее описание конструкции
Фактически это специальная рамка, выполненная вокруг источника отопления. П-образной формы, она, как правило, визуально выделяется на общем фоне, хотя и может быть выполнена из того же материала, что и кладка. Другие распространенные ее названия – «врата» или «парадный вход», данные именно из-за внешнего вида.
Может выходить как в бытовое помещение – отдельную растопочную, так и в комнату отдыха. В последнем случае особенно важна эстетика исполнения.
Уже готовую конструкцию нельзя как-то подправить – если потребуется внести изменения, придется сооружать ее заново. Поэтому стоит с особенной тщательностью отнестись к ее проектированию: к расчету размеров, количества материалов.
Когда портал нуждается в защите
В том случае, если помещение небольшое, а отопительное оборудование слишком мощное и поэтому не только раскаляется само, но и перегревает все вокруг, вплоть до окружающего воздуха. В такой ситуации рамку необходимо выполнять из термостойкого материала – чтобы предотвратить ее быстрый выход из строя. Заодно и себя от ожогов и лишнего жара убережете.
Зачем нужен портал для печки в баню
Он выполняет сразу несколько функций:
- Практическая – закрывает места, в которых стены стыкуются с утеплителем топливного канала, препятствуя сквознякам и разрушению кладки.
- Эстетическая – при должной отделке является стильным дизайнерским элементом, визуально украшает выносную топку и интерьер комнаты в целом.
- Защитная – поглощает излишний жар, не давая воздуху в помещении перегреваться, а также предотвращает случайные прикосновения к раскаленным металлическим поверхностям топки.
Получается, что от его наличия зависит как безопасность, так и продолжительность беспроблемного функционирования парной, и даже общий внешний вид помещения.
Пошаговая инструкция по укладке
После расчетов и проектирования на бумаге профильный специалист приступает к непосредственному проведению работ:
- Замешивает раствор, взяв цемент и песок средней или мелкой фракции.
- Выкладывает кирпич – последовательно, от основания, один уровень за другим.
- Учитывает перевязку швов, создавая ряды, – они должны идти «лесенкой», а не ровной вертикальной линией.
- Пользуется расшивкой, когда кладка портала для банной печи будет завершена, чтобы предотвратить шероховатости поверхностей.
После можно дополнительно отделать «парадный вход», например, плиткой, но это необязательно, так как при правильном выполнении работ он уже смотрится достаточно эстетично.
Утепление
Утепление бани проводится в несколько этапов:
- Наружные стены. Утеплитель прокладывается внутри облегченной кладки.
Для него можно использовать листы пенополистирола, которые вырезают по нужной форме и заполняют ими пространство внутри облегченной кладки по ходу постройки внутренних стен.
Хороша для этих целей также минеральная вата. Наружные конструкции необходимо утеплять, чтобы при прогреве бани не нужно было тратиться на отопление всего здания целиком. Задача банной печи – прогрев воздуха внутри помещения.
- Внутренние стены. Здесь необходимо сделать качественную отделку, чтобы тепло не уходило в стены. Для этого черновая кладка гидроизолируется обмазочными материалами (например, битумной мастикой). Следом накладывается слой штукатурки, на него крепится обрешетка, внутри получившихся ячеек размещают стеклоткань.
Укладывается слой теплоизоляции (пенополистирол, эковата, базальтовая вата). Дальше стена покрывается пароизоляцией (например, фольга), поверх которой кладется отделка. Специалисты рекомендуют применять вагонку, которая быстро прогревается и станет препятствием для передачи тепла кирпичу.
- Около печи стену утепляют более плотным слоем теплоизоляционного материала, по тому же принципу, что и внутренние поверхности бани. Обязательно используется фольга как пароизоляция, так как парная – самая мокрая часть бани и подвергается самым резким перепадам температур.
В парной обязательно должна присутствовать качественная вентиляция, чтобы комната при нагреве не превратилась в подобие термоса без доступа воздуха.
Часто возникающие вопросы
Процесс строительства печи довольно сложный, вызывающий массу вопросов. Некоторые из них появляются у всех пользователей. Для экономии времени необходимо ответить на них заранее.
Насколько точны схемы-порядовки из сети, нет ли в них ошибок?
Ошибки возможны в любом случае, независимо от источника. Для того, чтобы подстраховаться, можно попробовать поискать готовые схемы на специализированных форумах, где есть опытные специалисты. Они дадут точные схемы и помогут полезным советом, если что-то покажется непонятным.
Можно ли использовать винтовые сваи с обвязкой из швеллера в качестве основания?
Винтовые сваи являются вполне допустимым вариантом фундамента, особенно на пучинистых или нестабильных грунтах. Надо только правильно подсчитать несущую способность и погрузить их на нужную глубину. При этом, ростверк надо сделать достаточно мощным и уложить поверх него бетонную плиту.
Как выбрать размер печи?
Величина печной топки соотносится с размером обогреваемого помещения в диапазоне от 1:50 до 1:70. Учитывают размер парилки и моечного отделения. Поскольку режим обогрева бани достаточно жесткий, рекомендуется выбирать меньшее значение (1:50).
Можно ли использовать облицовочный кирпич?
Для постройки печи используют обычный рядовый кирпич. Если необходимо выполнить отделку печи, можно использовать клинкерную плитку — она максимально реалистично имитирует кирпичную кладку и обладает подходящим размером — толщина всего 2-2,5 см.
Что предпочесть, кирпичную трубу или современный сэндвич?
Сэндвич легче. Если печь небольшая, лучше выбрать его и снизить тем самым нагрузку на основную конструкцию. Однако, для крупных массивных печей можно строить кирпичные трубы и сэкономить на покупке сэндвича.
Каким кирпичом обложить железную печь в бане
Не каждый вид кирпича подходит для обкладки печи, здесь нужен материал с большим значением тепловой инерции, огнеупорный, полнотелый, который не деформируется при высоких температурах.
этому, выбирая материал для этих целей, следует сразу исключить те варианты кирпича, которые непригодны для обкладки печи. Это силикатный, шликерный и кирпич-сырец. Первый вид – не термостойкий, он хорошо проводит тепло (коэффициент теплопроводности кладки из силикатного кирпича составляет 0,7 Вт/м*К при плотности 1800 кг/ м3) и от высокой температуры разрушается. Шликерный тоже плохой вариант, он будет рассыпаться от регулярного термического воздействия. Что касается кирпича-сырца, то материал гигроскопичный, что абсолютно не соответствует требованиям планируемой работы.
Лучше всего купить специальный печной кирпич. По сути, это тот же керамический, только изготовленный из высококачественного отборного сырья. Его стоимость намного дороже обычного керамического и зависит от марки и производителя. Жаростойкий шамотный кирпич также крайне редко используют для обкладки, основная сфера его применения – устройство каминов и непосредственно самих печей. Он относится к высокой ценовой категории печных материалов.
Таким образом, выбор кирпича для бани и в частности для конструкции экрана чаще всего приходится на красный керамический штучный материал. Получают его из глины (возможны добавки, формирующие определенные свойства) путем обжига. В результате технологического процесса керамический кирпич приобретает отличные показатели прочности, морозостойкости. Применяют два способа его изготовления: пластическая формовка и полусухое прессование. Для обкладки печи более подходит кирпич, выпускаемый по технологии пластической формовки с последующим обжигом при температуре более 900 градусов. Изделия, выпускаемые по методу сухого прессования, хуже переносят переменные термические нагрузки.
Строительный рынок предлагает интересные образцы кирпича с фактурной поверхностью. Применяя его можно выполнить оригинальное декоративное оформление печи.
Пошаговая инструкция по кладке
Создание фундамента
Печка обязательно должна иметь фундамент, поскольку кладка тяжелая. Причем если он недостаточно большой (т.е. стоит только под металлической конструкцией), для кладки потребуется свой фундамент.
Пошаговая инструкция:
- Сделать на полу наметки в виде прямоугольника с учетом того, что границы должны отходить от контуров печей по 10-15 см со всех сторон.
- Вырыть котлован лопатой (глубина должна быть 40 см).
- Вырезать деревянные доски и построить из них опалубку.
- Уложить гидроизоляцию, например, рубероид.
- Засыпать щебень небольшой фракции и песок (общая высота подушки 10-15 см).
- Далее приготовить цементный раствор и залить будущий фундамент.
- Положить сетку для армирования.
- Дать фундаменту полностью застыть – на это может уйти несколько недель, но торопиться не стоит.
Основание под печь
Когда цемент окончательно застынет, переходят к следующему этапу:
- Выкладывают первый слой кирпича.
- Проверяют ровность с помощью уровня.
- Делают гидроизоляцию с помощью рубероида.
- Укладывают лист железа, который должен быть больше внешних границ кладки на 10-15 см.
- Устанавливают металлическую печь и опять делают замер строительным уровнем.
Подготовка раствора и кирпича
Прежде чем приступить непосредственно к кладке, нужно приготовить раствор и сами кирпичи.
На этом этапе действуют так:
- Готовят смесь, заполняя ведро цементом и глиной (1:1), а также песком (треть от общего объема).
- Постепенно добавляют воду и замешивают так, чтобы получилась консистенция густой сметаны.
- Продолжают замешивать вручную или строительным миксером. Консистенция может чуть более или менее плотной, но главное, чтобы в ней не было комков.
- Оставляют на час – раствор должен стать более густым. Готовить его в слишком больших количествах не стоит, поскольку долго хранить не получится.
- Далее проводят тестирование – с помощью мастерка смесь наносят в небольшом количестве на поверхность кирпича. Она не должна стекать – в противном случае необходимо добавить немного песка.
- Приступают к подготовке кирпича: при необходимости его очищают, а затем погружают в воду на ночь. Это нужно для того, чтобы в процесс кладки он уже не впитывал влагу.
Облицовка
После описанных подготовительных этапов можно приступить к самой кладке. Лучше всего выбрать вариант конвектора с продухами. Вне зависимости от конкретной схемы, технология одинакова – кладка должна полностью повторять контуры печки.
Это несложно, если конструкция прямоугольная, но не так просто, если она круглая. Поэтому сначала можно уложить ряды без связующего раствора, чтобы посмотреть, как примерно будет выглядеть облицовка.
После этого приступают к окончательной кладке:
Каждый ряд ведут от угла и далее, причем ровность постоянно контролируют с помощью уровня.
Важно измерять и углы, для этого применяют отвес либо угломер.
Раствор наносят на кирпичи с помощью мастерка, постоянно удаляя излишки. Работать нужно аккуратно, чтобы на внутренних поверхностях кладки не оставалось смеси – она будет мешать нагреву.
Когда первый ряд окончен, аналогично делают второй ряд, двигаясь в шахматном порядке
Он должен быть с продухами, т.е. небольшими зазорами. На второй ряд укладывают армирующую сетку.
Чтобы конструкция получилась максимально прочной, второй и следующий ряд связывают, используя прочную проволоку.
Далее укладывают новые ряды, повторяя зазоры на 6 и 8. Этого вполне достаточно, поскольку если сделать больше продухов, эффективность снизится.
Последний ряд допускается уложить в произвольном порядке, например, в виде лесенки.
Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ
После того, как кладка завершена, рекомендуется сделать 2-3 тестовых топки. Причем сразу нагревать до большой температуры не стоит – лучше протопить небольшим количеством дров.
Какой должна быть банная печь
Основные требования к банным печам:
- Безопасность при эксплуатации (противопожарная защищенность и т.д.).
- Безопасность для посетителей (без риска обжечься, без выделения угарного газа и дыма и т.д.).
- Наличие возможности регулировать температуру установки.
- Необходимость соответствия размеров и мощности нагревательной установки относительно площади помещений бани.
- Параметр скорости прогревания помещений.
- Эстетичность внешнего вида печи.
- Простота эксплуатации.
- Расход топлива (экономичность).
- Предельный срок эксплуатации.
Разновидностей банных печей на сегодняшний день очень много:
- печи-каменки;
- парогенераторы;
- кирпичные, металлические или комбинированные и т.д.
Размеры
При определении размеров необходимо соблюдать требования безопасности и оценить размеры помещения и печки. Перед строительством сооружения необходимо правильно рассчитать размеры и проект в целом. Переделка конструкции практически невозможна, только если ломать и заново строить новый портал. От масштаба печи зависит размер будущего портала и декоративное оформление.
В проектировании необходимо учесть важные критерии:
- Высота и ширина печки;
- Ширина просвета (при расширении и нагревании стенки печи во время работы);
- Методика кладки;
- Расчёт промежутка по ширине между кладкой и стеной бани.
Рассчитывая количество комплектующих для портала, надо разделить площадь кладки на площадь одной стороны строительного материала (ширину элемента умножить на его длину). К этому значению прибавляют еще 10% от всего количества укладочного материала. Это поможет избежать недочета при повреждении и поломке строительных фрагментов.
Боковые стороны могут иметь размер от 30 до 50 см. Лучше взять больше, чем потом затеять переделку. В высоту портал можно продлить до потолка, либо ограничиться комфортной высотой. По форме конструкция может быть как прямоугольной, так и квадратной, если размеры в высоту больше, чем по ширине.
Обустройство фундамента для металлической печи
Прежде, чем обложить кирпичом агрегат, нужно хорошо подготовить и укрепить основание под него. Так как металлические конструкции обладают небольшим весом, им не требуется отдельный фундамент под печь, но кирпичная облицовка окажет дополнительную нагрузку, равную десяткам килограммов.
Не каждое напольное покрытие способно выдержать такую массу. По этой причине до того, как обложить котел кирпичом, непременно нужно разобрать пол и обустроить отдельный фундамент – столбчатый или монолитный.
Чаще всего делают монолитное основание. Для этого под печкой разбирают пол. Параметры фундаменты должны быть такие, чтобы между будущей облицовкой из кирпича и металлическим корпусом агрегата оставался промежуток от 10 до 15 сантиметров.
Сначала выкапывают яму глубиной примерно 30 сантиметров, на дно насыпают щебень и песок, утрамбовывают, устанавливают арматуру и заливают бетонным раствором. Фундамент будет застывать около 2-х недель.
Для обустройства столбчатого фундамента по углам облицовочного короба и в местах наиболее высокой нагрузки устанавливают столбы. Преимущество данного основания заключается в том, что не потребуется дренаж или гидроизоляция.
Последовательность действий при строительстве столбчатого фундамента следующая:
- По углам печи для монтажа столбов делают разметку.
- Выкапывают расположенные строго вертикально ямы, имеющие глубину около 50 сантиметров.
- На дно всех ям насыпают 10-сантиметровый слой песка и утрамбовывают его.
- Подготавливают раствор из цемента и песка в пропорции 1:2, он должен иметь консистенцию густой сметаны.
- Поверх слоя песка выливают раствор 10-сантиметровым слоем. В него добавляют щебенку или кирпичную крошку.
- После застывания выкладывают кирпичные столбы так, чтобы они возвышались на 7 –10 сантиметров над полом.
- Устанавливают брус нижней обвязки. Надежнее всего будет укладка швеллера по периметру и приваривание края.
Допускается использование бетонных столбиков. Можно удостовериться в их вертикальности при помощи строительного уровня.
Пошаговое выполнение кирпичной кладки печи
Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.
Кладка кирпича с 1-го по 7-й ряд
У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?
- Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
- Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
- Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
- В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.
Кладка кирпича с 8-го по 23-й ряд
- Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
- Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
- При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
- С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.
Отделка стен вокруг печки
Печь – источник сильного тепла, который нагревает не только воздух, но и близко расположенные поверхности стен и пола. Чтобы не довести стены до обугливания, а то и до пожара, их защищают огнеупорными материалами. Если вы противник использования плитки для сауны на стену возле печки, ее можно заменить следующими видами отделки:
- Огнестойкий гипсокартон. Специальная обработка делает его невосприимчивым к высоким температурам. Оптимальный вариант с бюджетной стоимостью; листы гипсокартона легко монтируются на любую поверхность. Для укладки подходят листы толщиной 12 мм; их вес нужно учитывать, особенно при монтаже на потолок.
- Металлический экран. Защитные экраны из нержавейки с матовой или зеркальной поверхностью являются одним из популярных вариантов ограждения стен. Их используют в сочетании с огнеупорным материалом, поэтому общая толщина защиты может достигать 5 см, что надо учитывать еще на этапе проектирования бани.
Отделка минеритом угла помещенияИсточник ytimg.com
- Минерит. Многие строители считают минеритовые плиты лучшим материалом для защиты деревянных стен. Материал обладает твердой лицевой поверхностью, существуют варианты для условий повышенной влажности. Нагрев не приводит к деформации плит, поэтому при укладке не нужно оставлять температурные зазоры.
- Суперизол. Плитный материал с огнестойкими качествами производится из кварца и негашеной извести, используется для защиты стен и потолка от жара печки. Выдерживает нагрев до 1200°C, при этом не выделяет запахов и вредных веществ. Плиты толщиной 25-80 мм монтируют на саморезы, жаростойкий клей или мастику.
Защитные фронтальные экраны из сталиИсточник pechiexpert.ru
О вариантах защиты деревянной стены от печи в следующем видео:
Коротко о главном
Отделка для печи в бане влияет на характер эксплуатации отопительного прибора, безопасность и комфорт в помещениях. Поэтому к выбору облицовки стоит подходить вдумчиво, тем более что на рынке представлен широкий ассортимент облицовочных материалов.
На роль отдели в бане подходят огнеупорные материалы, стойкие к условиям повышенной влажности и обладающие минимальным коэффициентом теплового расширения. Это может быть керамическая плитка, кирпич, камень, штукатурка, металлический кожух.
Отделка стены
В состав подобной обшивки входят металлические листы, а также теплоизоляционный слой из негорючих утеплителей. Первым делом монтируется слой теплоизоляции, затем на него крепятся металлические листы, поверхность которых тщательно отполирована.
В этом случае именно теплоизолирущий слой позволяет обшивке отражать тепловую энергию, тем самым существенно снижая уровень нагрева банных перекрытий. Также следует отметить и светоотражатель, который смягчает поступающий от печи жар, делая его более подходящим для организма человека.
В качестве утеплителя можно использовать:
- Картонные плитки для бани на стену с печкой, в состав которых входит базальтовое волокно. Великолепный материал, изолирующих банное помещение как от потери тепла, так и от проникновения посторонних звуков. Не поддается влиянию чрезмерно высоких температур, не гниет;
- Минеритовые панели. Данный материал на сегодняшний день довольно быстро набирает популярность, благодаря своей негорючести и устойчивости к высоким температурам;
- Базальтовая вата. Представитель экологически чистых и безопасных для организма человека материалов. Негорюч, устойчив к повышенным температурам, однако слишком гигроскопичен;
- Картонные плиты, в состав которых входит асбест. Данный материал обладает прекрасными теплоизолирующими свойствами, не поддается механическому воздействию, а также влиянию повышенных температур. Из-за асбеста в составе его нельзя отнести к высоко экологичным.
Крепятся утеплители посредством керамических втулок. В случае, если соблюдено минимальное расстояние от поверхности обшивки до печи, рекомендуем монтировать двойной слой утеплителя.
Облицовочная обшивка
Для того, чтобы обезопасить банную печь, при этом не нарушая общую стилистическую составляющую, очень часто используют облицовочную обшивку.
Для данных работ наиболее популярными считаются следующие материалы:
Плиточный терракот. Изготавливается он из глины, которая впоследствии обжигается в специальной печи. Данный материал зарекомендовал себя невероятно износостойким, долговечным, а также устойчивым к различным механическим воздействиям, в том числе влиянию высоких топитемператур. Производители терракота выпускают как матовые, так и глазурованные варианты;
Плиточный клинкер. Также изготавливается на глиняной основе и отличается своей износостойкостью. Следует отметить, что по внешним характеристикам он довольно сильно похож на декоративный кирпич;
Плиточные изразцы. Высокодекоративный материал, поскольку поверхность плитки покрывается различными узорами, рисунками, принтами;
Талькохлорит. Экологически чистая горная порода. Имеет натуральный оттенок серого или зеленого, отличается повышенной устойчивостью к ударам и иным механическим воздействиям
Талькохлорит прекрасно переносит постоянное воздействие повышенных температур, при этом совершенно негигроскопичен, что так важно для парного помещения;
Плиты из керамогранита в бане около печки. Данный материал не поддается воздействию повышенных температур, негорючий, износостойкий
Неоспоримым преимуществом керамогранита является его фактурная поверхность, которая в точности имитирует внешний вид различных драгоценных камней, а также других отделочных материалов – кирпича, дерева, каменной кладки.
Важно! Монтируется данная облицовка поверх заранее обустроенной теплоизолирующей основы. Для крепления используются растворы, обладающие устойчивостью к повышенным температурам
Как обложить печку в бане плиткой и другими вышеперечисленными материалами? Выглядеть готовая облицовочная обшивка будет следующим образом:
- Деревянные стены;
- Технический зазор, размером в 3 сантиметра;
- Теплоизолирующая основа из негорючих материалов;
- Материал для облицовки.
Особенность возведения простой кирпичной печи для бани
Безусловно, классическая печь банная должна возводиться из кирпича. Подобные конструкции значительно легче тех, которые устанавливаются в доме для отопления. Их единственное предназначение – вскипятить воду любым удобным методом и образовывать пар.
Другие варианты порядовок. Кликните для увеличения изображения
Один из простых вариантов порядовки приведен на изображении выше. Но прежде чем приступать к работе, необходимо возвести фундамент и подготовить песчано-глиняный раствор.
Основание необходимо углублять ниже точки промерзания почвы (около 0.5-1 м). Чтобы обезопасить себя от движения грунта, дно котлована делается с расширением.
Первые 15 см засыпают песчаной подушкой. Слив обильно ее водой, насыпают слой до 20 см битого камня или кирпича. Затем засыпается примерно такой же слой щебня.
Подготовив площадку под фундамент, устанавливаются опалубка, армирующий каркас и вливается бетон не достигая 15 см над уровнем земли. Зазор от демонтируемой опалубки засыпается смесью крупного песка и гравия.
Бетонная стяжка накрывается рубероидом и начинается кирпичная кладка первых двух сплошных рядов.
В качестве смеси для кладочных швов использую песчано-глиняный раствор. Каждый печник сам выбирает соотношение входящих в него компонент. Важны степень густоты (как у жирной сметаны) и хорошая липкость. Раствор должен не растекаться, а ложиться лепками и плавно разглаживаться.
Сравнение брикетов для отопления — узнайте их основные достоинства по сравнению дровами
Вероятные сложности
Подгонка и обрезание – на практике данные операции отнимают слишком много времени. Поэтому проще рассчитать такую длину и высоту «парадного входа», чтобы использовать только целые бруски, доски и другие штучные изделия.
Наличие дверцы у топки – она может затруднить доступ. Если она съемная, лучше демонтировать ее, спокойно провести все работы, а после снова установить.
Отклонения по вертикали и горизонтали – возникают не только из-за отсутствия опыта, но и из-за неровных полов или стен. Так что обязательно нужно проводить постоянные проверки уровнем – он поможет избежать ошибок.
Расчет и размеры
В начале работы следует правильно сделать расчеты размеров будущего обрамления, а также посчитать необходимое количество кирпича для кладки. Следует решить, на какое расстояние портал банной печи из кирпича будет выше и шире печи.
Посчитайте площадь кладки и прибавьте к ней запас на основу (1-2 ряда кирпича). Высота портала может быть больше ширины. Но распространены и горизонтальные варианты. Здесь следует полагаться на свой вкус и размер печи.
Как определить количество необходимого кирпича? Для этого нужно разделить площадь кладки на площадь стороны кирпича и прибавить около десяти процентов от количества, которое вышло. Это необходимо на случай, если материал повредиться при установке.

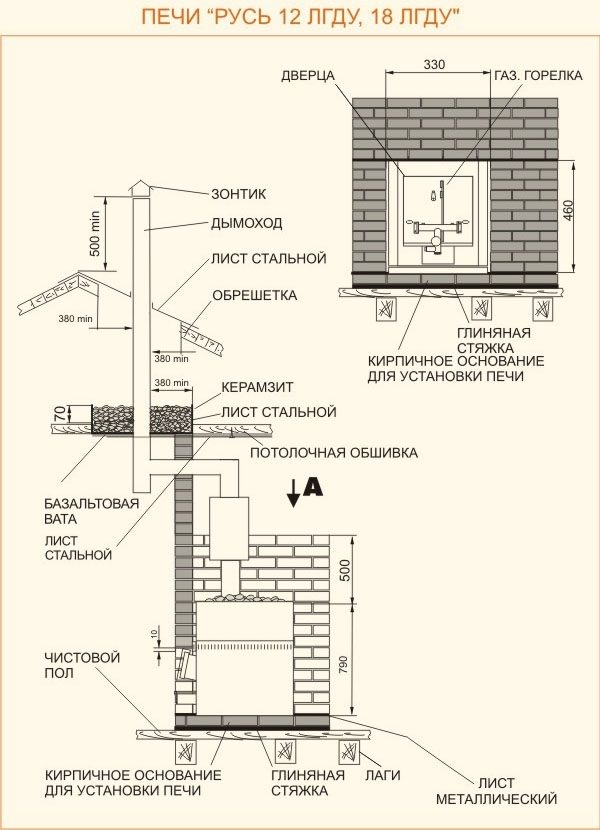

Примерные размеры портала для банной печи:
Как выполнить обрамление
Здесь нужно помнить о том, что оно обязано быть надежным и одновременно выглядеть красиво. Теоретически можно принять широкий ряд строительно-дизайнерских решений: отдать предпочтение комбинации гипсокартона и плитки, грамотно использовав преимущества обоих материалов, сыграть на солидности натурального камня. Выбор конкретного варианта зависит от совокупности следующих факторов:
- чем отделаны стены, насколько высока их пожароустойчивость;
- как оформлено помещение, какой дизайн царит в интерьере;
- каким бюджетом вы располагаете и сколько готовы потратить на «врата»;
- обладаете ли вы строительными навыками и/или практическим опытом работы с каким-либо материалом;
- что больше нравится лично вам и лучше соответствует модным тенденциям.
Классическое решение сегодня – отделка печного портала в бане из кирпича плиткой. Она не подвержена тлению и возгоранию, обходится сравнительно недорого и позволяет воплотить в жизнь почти любую дизайнерскую задумку.
Размеры
При определении размеров необходимо соблюдать требования безопасности и оценить размеры помещения и печки. Перед строительством сооружения необходимо правильно рассчитать размеры и проект в целом. Переделка конструкции практически невозможна, только если ломать и заново строить новый портал. От масштаба печи зависит размер будущего портала и декоративное оформление.
В проектировании необходимо учесть важные критерии:
- Высота и ширина печки;
- Ширина просвета (при расширении и нагревании стенки печи во время работы);
- Методика кладки;
- Расчёт промежутка по ширине между кладкой и стеной бани.
Рассчитывая количество комплектующих для портала, надо разделить площадь кладки на площадь одной стороны строительного материала (ширину элемента умножить на его длину). К этому значению прибавляют еще 10% от всего количества укладочного материала. Это поможет избежать недочета при повреждении и поломке строительных фрагментов.
Боковые стороны могут иметь размер от 30 до 50 см. Лучше взять больше, чем потом затеять переделку. В высоту портал можно продлить до потолка, либо ограничиться комфортной высотой. По форме конструкция может быть как прямоугольной, так и квадратной, если размеры в высоту больше, чем по ширине.
Подробнее о защитных экранах
Используются, чтобы уберечь ближайшие к отопительному агрегату поверхности от вредного воздействия выделяемого ИК-излучения, снижая распространение инфракрасных волн.
Представляют собой панели, листовые или построенные (в зависимости от используемого материала) по всему периметру, в углу или в какой-то части помещения. Могут быть двух типов.
Из металла
Выполняются из стали или чугуна, закрепляются вокруг нагревательного устройства, с предусмотренными зазорами. Небольшие расстояния необходимы, чтобы сохранялась правильная конвекция воздуха. Для обеспечения возможности регулировки фиксируются не жестко – болтами на полу.
Выделяют 2 их разновидности:
- фронтальные – испытывают действие прямого ИК-излучения, идущего от топки;
- боковые – воспринимают уже отраженные инфракрасные волны.
Становятся еще более эффективными после окрашивания огнеупорным составом.

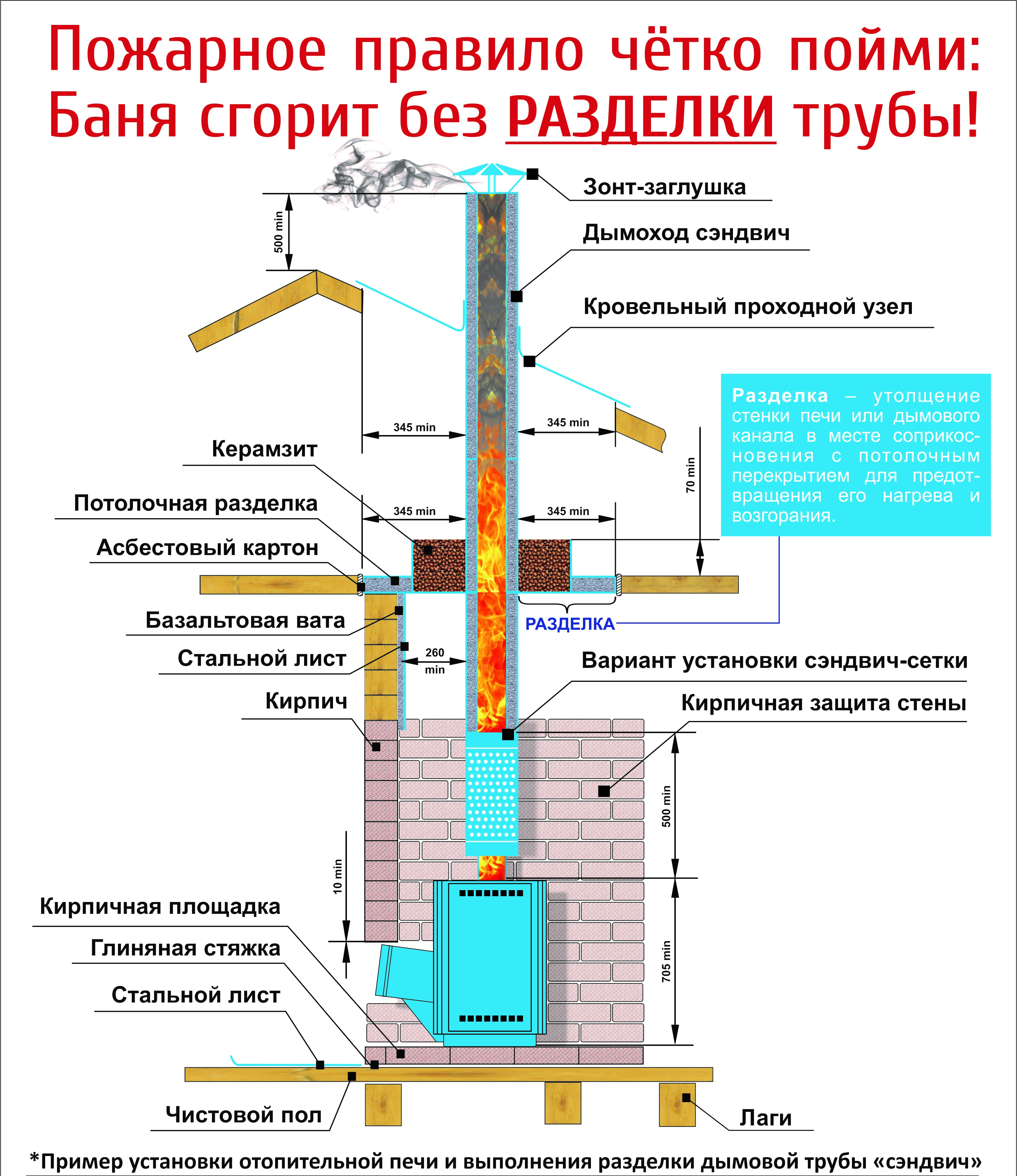

Из кирпича
Выкладывается такая защита уже после того, как вы обустроили портал для печки в баню – в полкирпича (шамотного, пустотелого, огнеупорного), с технологическими зазорами размерами от 6 см и с воздуховодами в нижней части, находящимися на расстоянии свыше 25 мм друг от друга.
Возведенный экран должен возвышаться над топкой на 25-30 см, тогда он будет в полной мере раскрывать все свои преимущества, а именно:
- устойчивость в условиях повышенной влажности и температуры;
- низкая теплопроводность, а значит и травмоопасность – случайные ожоги практически исключены;
- передача мягкого жара от нагревательного агрегата;
- длительное сохранение (аккумуляция) тепла.
