Как высчитать объем выгребной ямы?
Перед началом работ по возведению столь нужного строения определяют оптимальные размеры резервуара. Для уличного туалета нужен котлован глубиной от 1500 до 2000 мм. Боковые стенки произвольны — 1000х1000 мм, 1000х1500 либо 1500х1500 мм, однако очень широкую яму будет труднее накрыть. Нецелесообразно копать котлован глубиной более 3000 мм.
Совсем другое дело, если котлован роют для канализационной системы, идущей от дома. Чтобы избежать чрезвычайных происшествий, необходимо учитывать количество проживающих. Среднесуточная норма потребления воды человеком — около 150 л, поэтому минимальный объем ямы для семьи из 3 жильцов будет 12 м3. Если семья не живет на даче постоянно, а бывает там «набегами» только в выходные дни, котлован можно уменьшить.
Чертежи туалетов типа шалаш
Дачниками практикуется строительство туалетов, в некоторой степени, напоминающих конструкцию шалаша. Это так называемые «избушки на курьих ножках» или «скворечники».
Проекты являются копиями упомянутых строений, накрытых скатной крышей. Характерными особенностями чертежей «скворечников» отмечаются крутые высокие скаты кровли и низкие стены
Преимущественная сторона такой постройки – при одинаковых габаритах с «шалашом», можно получить больше свободного пространства внутри.
Внешне строение выглядит не менее привлекательно, чем треугольная призма. Нередко стены таких дачных туалетов сооружают из брёвен малого диаметра – составляется сруб
Получается красивая постройка, удачно вписывающаяся в природный ландшафт дачного участка.
Родственные проекты для туалета шалаша. Тоже вполне оригинальные сооружения из серии «избушка на курьих ножках» и «скворечник». За счёт дополнения треугольной призмы основанием в форме усечённого параллелепипеда увеличивается полезная внутренняя площадь
Чертежи подобных дачных туалетов имеют незначительные отличия от чертежей туалетов типа шалаш. Поэтому технология устройства санузлов практически идентична вариантам, описанным выше.
Потребуется лишь немного увеличить материальную базу и дополнить набор строительного инструмента. Часто проекты таких построек содержат окна и отдушины, вентиляцию естественную или принудительную.
Интересным и практичным решением для обустройства дачного участка является сооружение, включающее туалет с душем. С правилами проектирования и реализации проекта ознакомит рекомендуемая нами статья.
Строительство «скворечника»
С этапами и их последовательностью лучше познакомиться на примере этой простейшей конструкции. Вникнув в детали, можно «замахнуться» на более сложную форму туалета.
Обустройство фундамента
Оптимальный вариант — столбчатая разновидность. В грунт (глубина — 500-700 мм) устанавливают асбестовые трубы, покрытые слоем гидроизоляции. В них заливают раствор, потом там фиксируют деревянные опоры каркаса, контролируют их по уровню, предупреждая даже минимальное смещение при наборе бетоном прочности.
Каркас
Его делают из бруса 100х100 мм. Материал обрабатывают антисептиками и антипирином либо грунтуют, затем красят. Крепеж — деревянные метизы. Если есть сварочный аппарат, лучше соорудить металлический «скелет». Переднюю пару столбов делают выше задней, она обеспечивает крыше необходимый наклон.
Делают 2 вспомогательные горизонтальные обвязки: на уровне стульчака и для монтажа крыши. Для придания жесткости нужны диагональные брусья, их располагают по сторонам строения. Для формирования дверного проема используют вертикальные опоры и горизонтальную перемычку между ними.
Заключительный этап
В роли материала обшивки выступают доски (300 мм), профнастил, фанера. Монтируют гидроизоляционный слой, укладывают кровельный материал, навешивают дверь, в которой сделано окошко. Занимаются освещением, установкой крышки, сиденья и умывальника.
Последний штрих — устройство вентиляции, если она предусмотрена. Используют пластиковую трубу (100 мм). Ее выводят из ямы, обеспечивая герметичность, крепят с внешней стороны туалета металлическими хомутами. Верхнюю часть, возвышающуюся на 200-500 мм, оснащают дефлектором.
Размеры дачного туалета, чертежи и разнообразные конструкции — тема популярная, поэтому на просторах паутины можно найти, а затем и соорудить, самый оригинальный туалет.
Также вы можете сравнить цены на дачные туалеты:
В видео тоже недостатка нет. Например, этот ролик многим нравится:
Грунт — общие советы по строительству
Кирпичная выгребная яма
Считается, что возводить на грунте туалет без каких-либо дополнительных мер по укреплению можно, если его несущая способность – не меньше 1,7 кг/см². Как правило, размеры кабинки туалета в плане редко бывают больше 2,5-3 м², а хозяйственного блока 15-20 м². Слишком пучинистой считается почва, которая пучится уже при промерзании на 12%.
Более всего пучится гумус. Если взять его слой в 50 см и умножить на 0,12 — получим 6 см. Рекомендуется, чтобы чертеж учитывал именно эту величину.
На однородной рыхлой почве равномерно вспучивающаяся поверхность – размеры по горизонтали равны 100 абсолютным величинам пучения; здесь 6 м.
Туалет с размерами 6х6 м в плане встретить вряд ли получится, значит, туалет можно возводить без фундамента.
Фото туалета на даче своими руками
Также рекомендуем просмотреть:
- Мельница своими руками
- Мотоблок своими руками
- Калитка своими руками
- Летний душ своими руками
- Садовые фигуры своими руками
- Качели своими руками
- Садовые дорожки своими руками
- Детская площадка своими руками
- Веранда своими руками
- Сарай своими руками
- Пруд своими руками
- Грядки своими руками
- Курятник своими руками
- Цветник своими руками
- Септик своими руками
- Фонтан своими руками
- Поделки из покрышек своими руками
- Погреб своими руками
- Ловушка для мух своими руками
- Вольер своими руками
- Бассейн своими руками
- Навес своими руками
- Огород своими руками
- Крыльцо своими руками
- Тротуарная плитка своими руками
- Коптильня своими руками
- Детская кроватка своими руками
- Мангал своими руками
- Бочка своими руками
- Гамак своими руками
- Ландшафтный дизайн своими руками
- Клумбы своими руками
- Теплица своими руками
- Альпийская горка своими руками
- Сделать клетку своими руками
- Как украсить двор своими руками
- Полив своими руками
- Поилка своими руками
- Бытовка своими руками
- Удочка своими руками
Виды устройства туалетов в загородных условиях
Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.
Туалет на даче обшитый сайдингом смотрится весьма неплохо
Туалеты бывают следующих видов:
обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;
Туалет на даче может выглядеть очень оригинально
пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;
Аккуратный туалет из строганной доски
туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;
Туалет в виде огромного пня
биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;
Туалет из деревянной дранки
в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;
Туалет на улице в японском стиле
торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.
Деревянный туалет на даче с односкатной крышей
туалет на даче своими руками
Полезный совет! Экскременты, переработанные с помощью естественных биокомпонентов, являются прекрасным удобрением. Их необходимо утилизировать в яму для компоста, в целях дальнейшего использования на своем дачном участке.
Цвет деревянного туалета может гармонировать с окружающим ландшафтом
Как сделать вентиляцию
Существуют следующие варианты действий:
- Оставить строение как есть. В этом случае воздух в кабинке будет двигаться сам по себе.
- Принудительная вентиляция. Она основана на установке вентилятора.
Вы можете выбрать любой вариант организации вытяжки, но каждый из них требует наличия в стенах вентиляционных отверстий. Речь идет о приточных и вытяжных каналах. Обязательных требованием станет обустройство вытяжки над выгребной ямой.
Принудительная вентиляция отличается большей эффективностью, она быстро выводит из туалета неприятные запахи. Но организация такой системы потребует от владельца дачного участка определенных финансовых затрат.
Для организации принудительной вентиляции необходимо купить следующее:
- вентилятор;
- выключатели;
- провод.
Принудительная вентиляция быстро выводит метан, но собрать такую установку достаточно трудно. Если вы хотите, чтобы воздух в туалете всегда был свежим, этот вариант будет наиболее подходящим. Но без электричества такая установка не будет работать.
Естественный способ вентиляции хорош тем, что не потребует дополнительного оборудования.
Для того, чтобы сделать приточную вентиляцию, установите в яме вытяжку. Она требуется для того, чтобы газ не поступал в кабинку, а выводился на улицу.
Сделайте вытяжную трубу. Для этого купите изделие, диаметр которого составляет минимум 10 см. Длина трубы зависит от того, насколько глубокая яма сделана в туалете. Для работы потребуется ударная дрель, в некоторых случаях не обойтись без перфоратора. Выбор инструментов зависит от того, из какого материала сделана кабинка.
При укладке трубы в землю не следует забывать о ее защите, для этой цели купите кожух. Понадобятся и крепления. Хорошо подходят те, которые предназначены для водостока. Для того, чтобы сделать работу системы более эффективной, приобретите дефлектор.
Процесс монтажа вентиляции состоит из следующих шагов:
- Используя инструмент, сделайте отверстие в выгребной яме.
- По высоте постройки установите крепления. Вставьте трубу и закрепите ее.
- Установите дефлектор.
Сделайте отверстия в стенах туалета, располагая их на противоположных сторонах. Ближе к потолку должно быть обустроено место для вытяжки, а у пола — приточное отверстие. Возьмите сетку и закройте вентиляционные ходы это предотвратит попадание мусора в туалет, а также защитит постройку от насекомых.
Установите вентилятор, прикрепив его к вытяжному отверстию. Для стандартного туалета, площадь которого не превышает 2 м², подойдет прибор, мощность которого не превышает 30 Ватт. Подведите электричество, пробросив кабель. Подключите вентилятор, подключите его к электросети.
Комбинированный душ-туалет
Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.
Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Второй проект туалета и душа под одной крышей.
Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.
Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»
Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.
Типовый проект «Скворечника» с размерными параметрами:
| Элемент конструкции | Размер, м |
| Задняя стенка (высота) | 2 |
| Ширина | 1 |
| Передняя стенка (высота) | 2,3 |
| Площадь основания | 1х1 |
При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.
Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка
Материалы для строительства «Скворечника»
Для проведения работ позаботьтесь о наличии:
- рубероида — в количестве 2 м?;
- бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
- дверного блока (2000х900 мм);
- песка;
- вагонки (40 шт., 87х3000 мм);
- обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
- профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
- деревянного бруса (1 шт., 50х50х600);
- комплектующих к двери (шпингалета, петель, ручки);
- крепежных элементов (саморезов, гвоздей);
- материала для финишного покрытия (лакирующего или красящего состава).
Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса
В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).
Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»
Инструкция к строительству «Скворечника» (пошаговое руководство):
организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;
Туалет «Скворечник», фото 2: устройство технологического отверстия в полу
- строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
- монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
- строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.
Туалет «Скворечник», фото 3: обшивка внешних стен конструкции
Заключительные работы по созданию «Скворечника»
К заключительным работам относятся следующие этапы:
- формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
- монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
- обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
- нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.
Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли
При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.
Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.
Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками
Особенности строительства люфт-клозета
Такого типа туалет располагается рядом с домом или внутри него. Своими руками люфт-клозет строится только там, где в холодное время года есть возможность его обогревать. Если же зимой им пользоваться не предполагается, то в конце дачного сезона выгребную яму обязательно вычищают.
Основные отличия в строительстве люфт-клозета:
- Яма должна быть полностью герметичной. Для этого ее выполняют из кирпича и оштукатуривают, заливают бетоном или используют пластиковый контейнер.
- Для удобства очистки ямы, ее следует вырыть с уклоном, который должен идти от дома.
- Над ямой необходимо установить люк или крышку. Такая крышка должна быть двойной, в этом случае она не будет промерзать. Ее верхняя часть изготавливается из металла или чугуна, а нижняя – из дерева. Между ними укладывается теплоизоляционный материал.
- Из ямы должна идти вентиляционная труба, которая проводится через дымоход камина или печи.
- Для обогрева ямы в нее из дымохода должна идти труба, через которую будет поступать теплый воздух. Трубы должны быть керамическими или асбестоцементными. Если камина или печи нет, то обогревать яму можно с помощью маломощного электрического обогревателя.
Конечно, этот вариант туалета для дачи своими руками построить достаточно сложно. Но его главное достоинство в том, что люфт-клозет может быть обустроен как теплая уборная внутри дома.
По сути, туалет для дачи построить не так сложно, как может показаться на первый взгляд. Можно выбрать идею для постройки из фото галереи, или подключить фантазию и придумать свой вариант. Самое главное необходимо помнить, что построенная на дачном участке уборная должна быть проста в эксплуатации и располагаться в подходящем месте.
Проект дачного туалета и душа под одной крышей
Туалет – хорошо, а туалет с душем еще лучше. Обе эти постройки создают комфорт, необходимый в условиях дачи. Объединив эти конструкции можно немного сэкономить на материале. Рассмотрим проект дачного туалета с душем и его исполнение.
Туалет с душем имеет общую стену: это поможет сэкономить на стройматериалах
На предложенной схеме видно, что туалет и душ имеют общую стену. В этом и состоит экономия стройматериалов. Данный проект рассчитан на установку биотуалета. Если используется выгребная яма, схему немного изменяют.
Для строительства такого сооружения сначала роют котлован и укрепляют его стены, и только потом приступают к постройке самого здания
Подготовка основания под постройку
Первым делом под постройку вырывают котлован квадратного сечения со стороной 4 метра и 0,3 см в глубину и засыпают гравием где-то на 0,2 м.

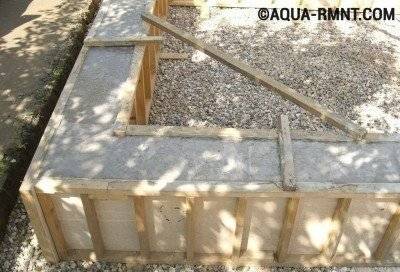

После тщательной утрамбовки основания сбивают опалубку из деревянных щитов под фундамент шириной 0,3 м и высотой 0,5 м.
Чтобы сделать фундамент более прочным необходимо его армировать
Готовят песчано-цементный раствор и заливают в опалубку. В качестве наполнителя используют щебень. Когда бетон схватится, убирают доски и замазывают места дефектов раствором.
После снятия опалубки дефектные места заделывают раствором
На следующем этапе производят монтаж канализационных труб. Затем основание под пол засыпают песком и тщательно утрамбовывают.
Для канализации берут трубы диаметром 50 мм
Чтобы помещение было достаточно теплым, поверх песка укладывают пенопласт. Армируют основание и заливают раствором.
Пенопласт делает помещение более теплым, что позволит его использовать даже в прохладную погоду
Возведение стен и крыши конструкции
Поверх фундамента по периметру закрепляют брус. Для этого используют длинные штыри диаметром 1 см, можно арматуру.
Под брус для гидроизоляции прокладывают рубероид
Затем строят каркас для стен и обрешетку крыши из обрезной доски (0,5×1 м).
В процессе возведения стен нужно пользоваться уровнем
Производят обшивку крыши обрезной доской. На торцевые части обрешетки крепят лобовые доски.
Для прочности обрешетки используют металлические уголки
После чего приступают к укладке кровли.
Для кровли можно использовать мягкую битумную черепицу, шифер или другое покрытие
После окончания работ на крыше, монтируют ветрозащиту и обрешетку стен.
Обрешетка сооружения необходима для обеспечения вентзазора
Снаружи строение обшивают обрезной доской (0,22×1 м). Из нее же делают двери (2,1×0,9 см). Вставляют окна и нашивают наличники.
Обрешетка будет обшиваться обрезной доской. Деревянные элементы необходимо обрабатывать антисептиком
Под слив канализации вкапывают большую емкость и подключают трубу.
Емкость для канализации должна немного выступать над уровнем земли. Это не допустит попадания в нее дождевой воды
Внутренняя отделка помещений
После наружных работ приступают к внутренней отделке помещений. Производят утепление стен и потолка, закрепляют полиэтилен. Его используют в качестве пароизоляции.
В качестве пароизоляции можно использовать полиэтилен. Крепят его при помощи строительного степлера
Затем на поверхности набивают обрешетку и обшивают гипсокартоном. Делают перегородки и также обшивают.
После чего оштукатуривают все поверхности и обрабатывают гидроизоляцией для влажных помещений. Все стены обшивают вагонкой. В предбаннике сооружают скамейку с ящиком внутри.
Под сиденьем скамейки оборудуют удобный ящик

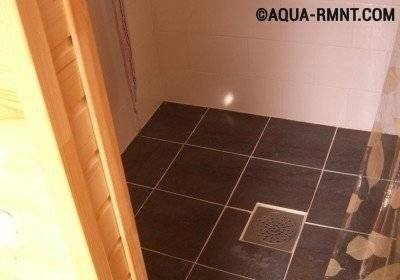

В душевой укладывают плитку. Устанавливают биотуалет. Для освещения помещений подводят электричество. Устанавливают электрооборудование, подводят воду.
Так как душевая – помещение с высокой влажностью, на стену также как и на пол кладут плитку

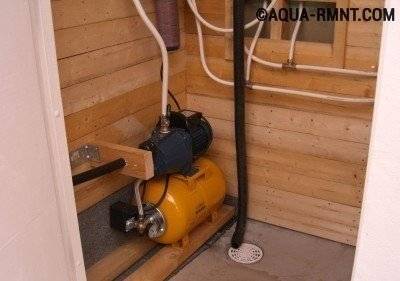

Установка бойлера и насоса позволяет пользоваться душем даже в прохладную погоду
В итоге получилась вот такая постройка.
Снаружи здание оборудуется удобными ступеньками
И в заключении, при строительстве туалета нужно учитывать его размещение. Конструкции с выгребной ямой не должны располагаться ближе 25 м к источнику воды. Для местностей с близко залегающими грунтовыми водами, использование выгребной ямы запрещено во избежание загрязнения. Если почвенные воды находятся выше отметки 2 м, нужно сооружать пудр-клозет.
