Вентиляционный диффузор — назначение, применение, установка

Виды диффузоров

Каким может быть потолочный диффузор?

Материал

Пластик, разумеется, наиболее популярен. Полиэтилен и поливинилхлорид дешевы; их прочности с большим избытком достаточно для нагнетания и откачки воздуха, а стыковка элементов воздуховода предельно проста благодаря пластичности материала.
Диффузоры из алюминия или оцинкованной стали чаще всего наряду с воздуховодами из той же оцинковки применяются на производстве.

Мощные и подчас неотцентрованные вентиляторы со стальными крыльчатками могут повредить менее прочные воздуховоды; к тому же подчас приточная и вытяжная вентиляция должна работать в условиях загазованной атмосферы, кислотных испарений или сильной запыленности.

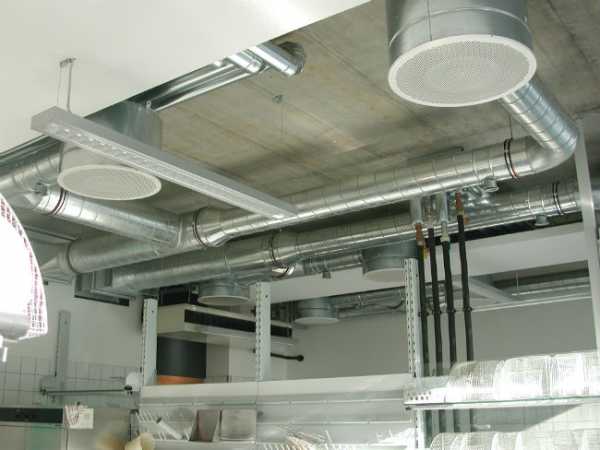

Кухня-столовая. Воздуховоды и диффузоры изготовлены из оцинковки.

Наконец, диффузоры (вернее, находящаяся на виду их часть) могут иметь декоративное исполнение. Здесь популярный материал — разнообразные сорта древесины.
Щелевые диффузоры, как правило, позволяют менять угол выхода воздушного потока. Они прекрасно впишутся в декор любого потолка, включая натяжной; узкая щель в потолке не привлекает внимания и нетребовательна к оформлению в дизайне помещения.

Форма

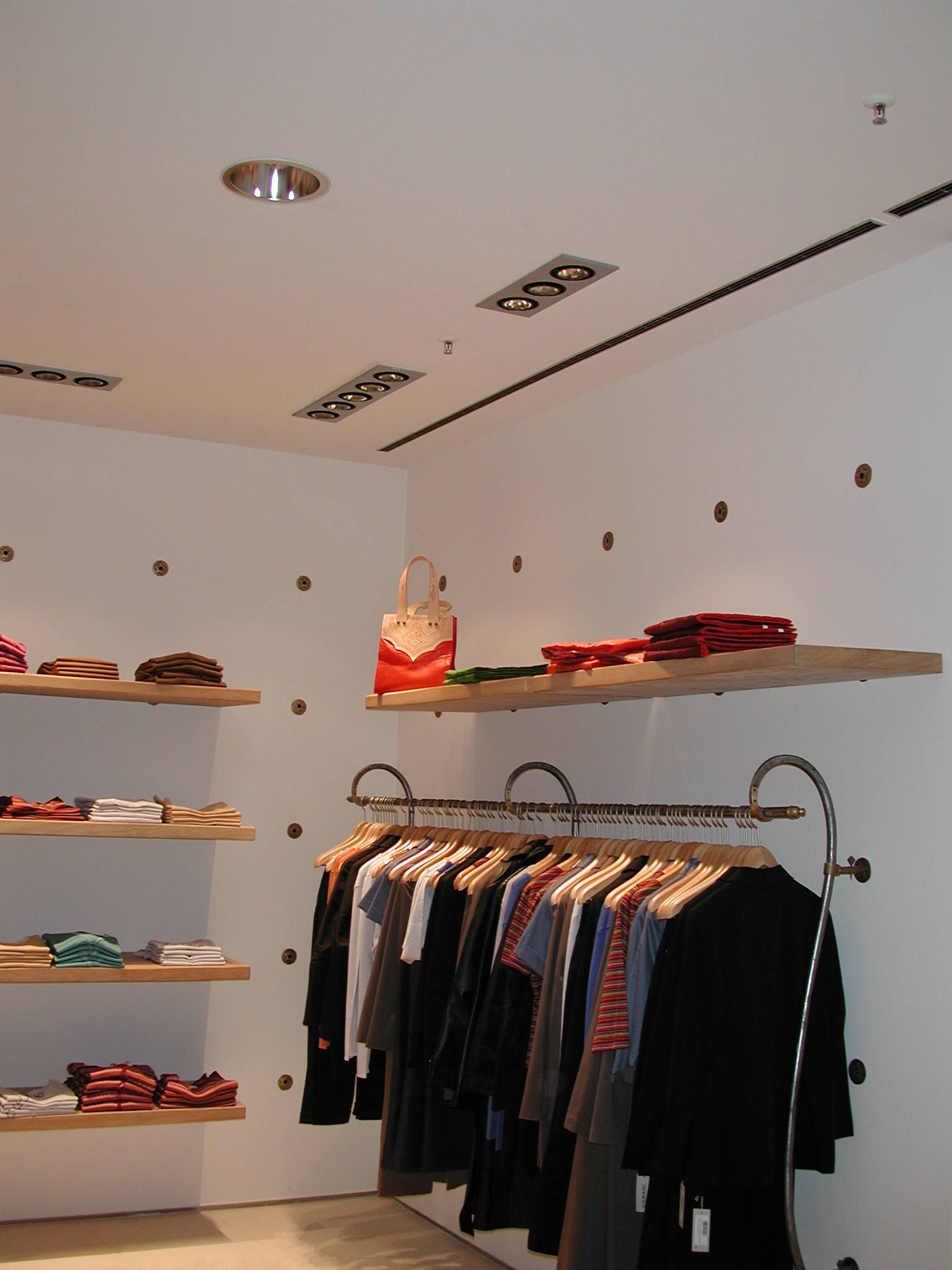

Узкая щель в потолке не бросается в глаза. Что не мешает ей выполнять свою функцию.

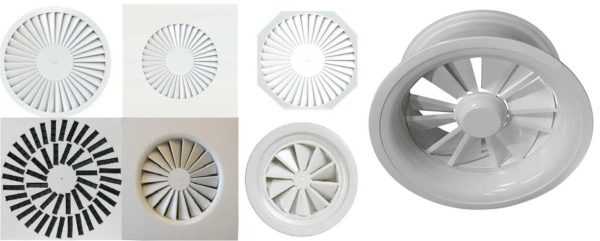

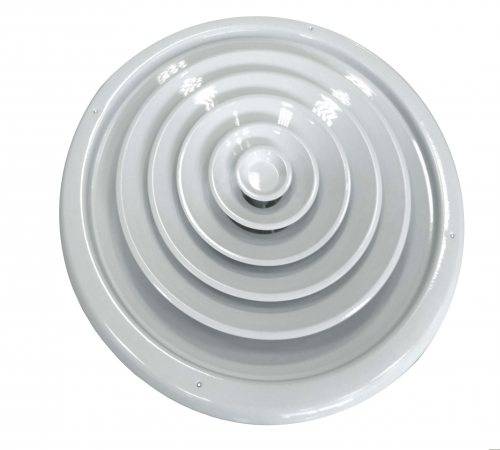

Круглые потолочные диффузоры обеспечивают эффективное перемешивание воздуха за счет создания завихрений. Этой цели служит сложная форма решетки или лопасти за ней.
Потолочные квадратные диффузоры работают так же, как и круглые; точно так же зрителю видна лишь декоративная решетка, камера же статического давления спрятана за ней.

Монтаж

Как устанавливаются диффузоры? Способ монтажа зависит от типа потолка. Собственно, как и выбор формы самого диффузора.

Круглые потолочные деффузоры могут быть врезаны в гипсокартон или смонтированы в натяжном потолке (разумеется, еще на стадии его установки).

Щелевой диффузор может крепиться и к железобетонному перекрытию: как уже говорилось, в плане возможности органично вписаться в дизайн помещения он вне конкуренции. В самом простом варианте он представляет собой закрытую решеткой прорезь в воздуховоде.

Квадратный диффузор стандартных размеров часто укладывается в кассетный потолок вместо декоративной плитки. Разборная конструкция потолка позволяет легко добраться до воздуховода для чистки и обслуживания.

Диффузоры наряду с растровыми светильниками уложены в каркас кассетного потолка.

Распределение потоков

Каждый производитель выпускает устройства разной формы и конструкции воздухораспределителя. Не существует строгой классификации диффузоров по характеристике потока воздуха, но их можно разделить на такие типы:

Щелевые – распределение потока проходит через несколько щелей, как в решетках.
Струйные – подача воздуха происходит одной или несколькими струями большой скорости и на большие расстояния.
Перфорированные – в их поверхности устроено большое количество отверстий небольшого размера, через которые воздух поступает в помещение или удаляется из него равномерно и с небольшой скоростью.
Вихревые – щели в них расположены таким образом, чтобы воздух поступал в помещение, закручиваясь в виде воронки.
Линейные – удлиненной формы с малым количеством щелей.

Рекомендуем ознакомиться: Выполнение монтажа вентиляции в помещении своими руками

Существуют и другие типы узкого применения или для определенных систем.

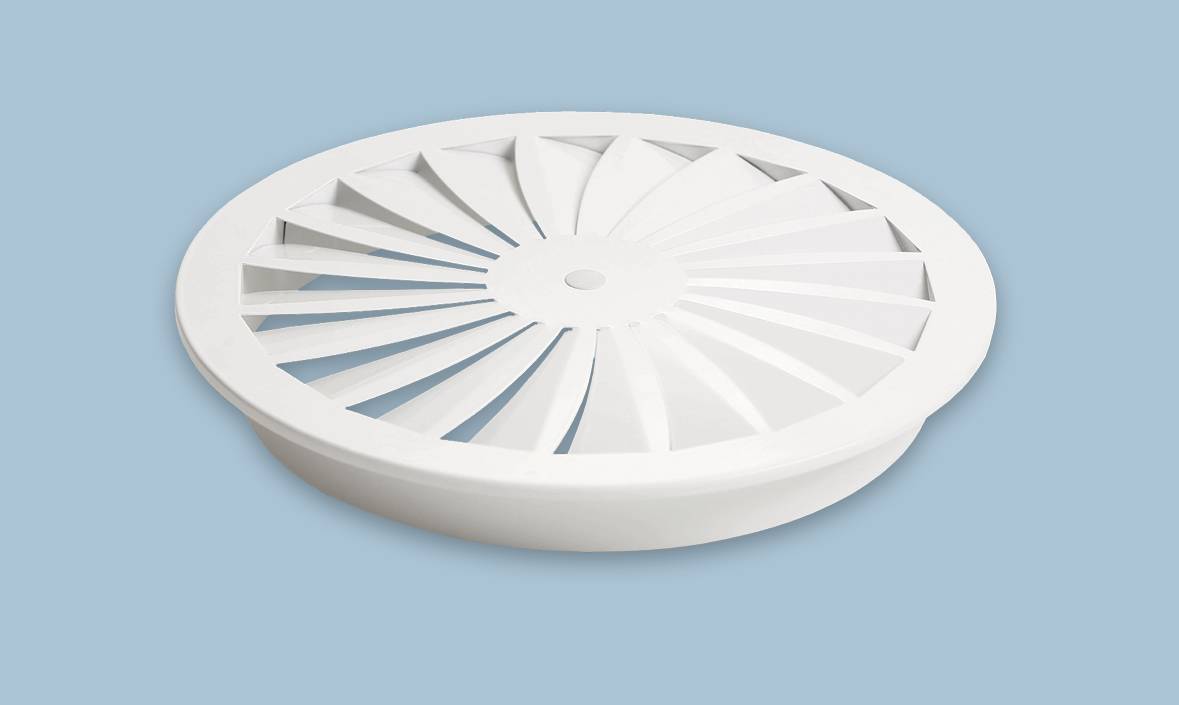

Перфорированный диффузор

Щелевые виды

Они используются для изменения угла подачи воздушных масс внутрь комнаты. Есть два основных отличия этих вентиляционных решеток от аналогов:

данный экземпляр имеет небольшие габариты, за счет чего он практически не заметен;

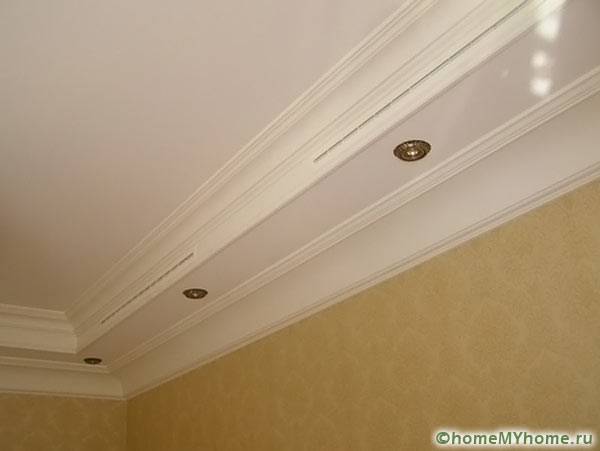

щелевой диффузор бывает разных форм, не только квадратной и круглой, но и прямоугольной. Плюс ко всему, большая часть моделей является декоративными элементами, которыми получится украсить самый неординарный интерьер.

Этот вид применяется преимущественно для подвесных потолочных конструкций

Однако здесь нужно брать во внимание тот факт, что высота перекрытий в помещениях не должна быть ниже 1,6 метров или же выше 4 метров

Щелевой диффузор

Однако при этом круглые потолочные диффузоры абсолютно ничем не отличаются от квадратных. С внешней стороны видна только решетка, а форма устройства уже не влияет ни на какие параметры. Диффузор выступает всего лишь элементом декора, поэтому нужно максимально точно вписать его в дизайн комнаты. Они не оказывает никакого влияния на функционирование вентиляционной системы. Если установка диффузора будет выполнена по определенной технологии с соблюдением всех правил, то не имеет значения, какой формы диффузор был задействован.

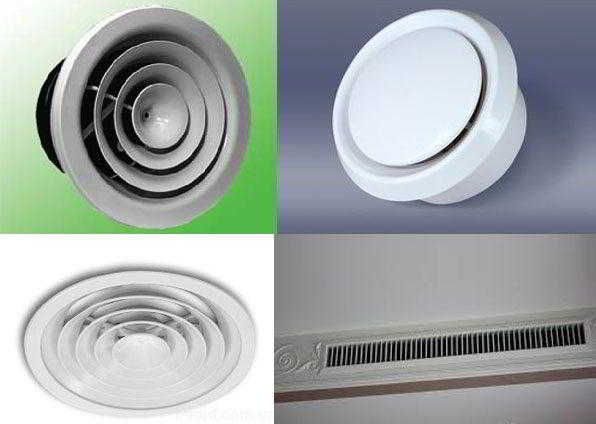

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

приточные;
вытяжные;
универсальные (приточно-вытяжные);
комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

пластмассы;
алюминия;
стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

потолочными;
настенными;
напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Критерии выбора

Даже если вы решили, какой тип устройства из перечисленных подходит для вашей кухни, все же необходимо вооружиться дополнительными знаниями по технической части.

Производительность

Согласно строительным и санитарным нормам для каждого помещения рассчитан коэффициент, при помощи которого можно определить, какой объем воздуха должен заменяться свежим за одну единицу времени.

Чтобы рассчитать мощность вентиляционного прибора, вытяжка, встраиваемая в потолок, или настенная, объем кухни умножают на коэффициент замены воздуха. К полученному результату добавьте 15% — сопротивление фильтров и потеря мощности на изгибах воздуховода.

Уровень шума

Вытяжной вентилятор, который является незаменимой частью кухонной вытяжки, не должен издавать шум свыше 40-50 Дб. Некоторые устройства, с целью повышения мощности, оснащены сразу несколькими такими вентиляторами. Если ваша кухня может похвастаться площадью или высокими потолками, будьте готовыми, что уровень шума от работающего вентиляционного аппарата повысится.

Фильтры. Начнем с того, что жироулавливающий фильтр идет в комплекте со всеми видами вытяжек. Но он бывает многоразовым (стальной, алюминиевый) и одноразовым (пластик, синтепон и флизелин). Угольные, как уже упоминалось, устанавливают на рециркуляционные вытяжки для задержания посторонних запахов. Последние фильтры относятся к одноразовым. То есть, срок службы их достаточно короткий.

Панель управления

Ползунковые переключатели экономны с финансовой точки зрения, но не отличаются долговечностью, быстро «зарастают» жиром. Кнопочная панель — оптимальный и не слишком дорогой вариант. На «продвинутых» вытяжках устанавливается сенсорная панель.

Конструкция и внешний вид. Подвесная вытяжка — наиболее дешевый и удобный вариант для кухни, где нет возможности подключить ее к вентиляционному каналу. Встраиваемая модель подходит для компактных кухонь: небольшие габариты, металлический фильтр выдвижного типа. Купольная вытяжка напоминает по форме раскрытый зонт, монтируется на стене или на потолке.

Вытяжка со встроенной подсветкой — популярный вариант среди потребителей

Диффузор – что это?

Диффузор походит от слова диффузия и подразумевает собой обычную решетку, которой заканчивается вентиляционный канал. Сразу возникает логические вопрос – зачем название такое сложное придумали, не могло быть просто решеткой? Все продумано заранее, диффузор не только забирает испорченный воздух, но и доставляет порцию свежего.

Ученые разработали несколько форм решеток, в зависимости от других приспособлений. Форма должна быть такой, чтоб давала максимальный окончательный результат.

Факторы, за счет которых достигается требуемый эффект диффузии:

Первым делом, все зависит от того, какая форма отверстий в самом диффузоре. Ибо от формы отверстий последовательно зависит многое – решетка, форма лопастей. Все подразумевается только для достижения одной цели – равномерно перемешивать прибивший воздух с тем, что уже находится в помещение, только очищенным.
Другой, немаловажный фактор – применения камеры статистического давления. Выясним суть дела. В воздуховоде есть специально продуманные утолщения. Они продуманы так, чтоб воздух с улицы не попадал внутрь прямым путем. Камеры мол бы задерживает воздух, пропуская его только малыми порциями. Так нам не страшны сквозняки, столбы пыли и другие неприятные ситуации.

В старых многоэтажных домах диффузоры не установлены. Наверное, они еще не были изобретены. Да и теперь еще не факт, что у всех домах они присутствуют.

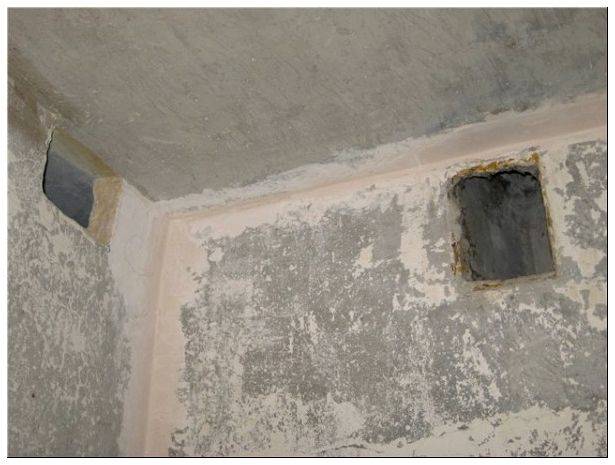

Здесь принцип простой – вмонтированная вытяжная вентиляция, что приходит в действие за счет естественной тяги в вентиляционном канале. Значит, вполне хватит маленькой простой решетки над потолком и проблема решена?

Уверяем вас, что такие решетки только создают видимость оптимального микроклимата. Они не в силе полностью очистить воздух от дыма, пыли и доставить новый с улицы.

Диффузоры возможно установить в том месте, где новейшая система вентиляции – хотя бы приточная, а лучше всего приточно – вытяжная. В случае с приточной, то она обязательно должна проходить под потолком, или выводится на потолок с пола с помощью специальных трубок.

Согласитесь, получается отнюдь не целесообразно.

Значит, существуют альтернативы?

Многие задаются вопросом, как им смонтировать вентиляцию на потолке при особенных условиях. Что же делать, когда приточный воздуховод размещен под потолочной поверхностью – применять диффузоры или возможны другие варианты решения проблемы?

Можно обойтись и без диффузора. Но вынуждены предупредить Вас о следующих фактах:

В действие только приточное вентилирование. Давление, которого много засобиралось, со всей силой тиснет на испорченный воздух, тот всеми возможными путями уходит прочь. А поступившая порция воздуха обогревается или охлаждается. Все зависит от поры года и приходит в действие по физическим законам. Мастера заметили такую схему вентиляции в офисах и торговых центрах.
Когда в комнате планируете установить подвесную потолочную конструкцию.

Как активировать систему вентиляции при монтаже подвесного потолка?

Система здесь следующая. Воздух накапливается в пространстве между бетонной поверхностью и искусственным потолком. А теперь представьте себе, что это пространство исполняет роль статистической камеры, где воздух обогревается и попадает внутрь комнаты сквозь микро — каналы и перфорации.

Скорость попадания воздуха совсем небольшая, приходится брать поток свежего воздуха еще и с открытого окна, зато стабильность вентиляции гарантирована.

От вида подвесной конструкции также многое зависит. Она может быть сделанная из кассет или реек. Спросите у консультанта строительного магазина, где лучше происходит воздухообмен. Они лучше разбираются в продаваемых материалах.

Кстати, никто не заставляет брать панели или рейки обязательно с перформативными отверстиями. Позволяется комбинировать как панели с рейками, так и отверстия.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации — Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

1 Назначение устройства

Простейший из диффузоров — вентиляционная решётка, но основную задачу распределения воздуха по объёму помещения она выполняет плохо. Чтобы повысить эффективность рассеивания свежей поступающей струи, устройству придают специальную конструкцию, напоминающую аэродинамический диффузор.

То, для чего предназначен диффузор, укладывается в трёх строчках:

подача или отбор воздуха из аудиторий и залов;
формирование свежих струй необходимого давления и направления, а также регулирование объёма перемещаемых масс и совершенное прекращение их движения;
выполнение функций элемента декора — внешний вид прибора должен вписываться в дизайн любых присутственных мест.

В обычных квартирах воздухораспределитель вентиляционный практически не применяется, приточная схема проветривания устраивается редко: достаточно поступления свежей струи через окна, форточки и двери. А вытяжка имеет всего 2 или 3 точки воздухозабора — кухня, туалет и ванная комната, а потому достаточно обычных вентиляционных решёток.

Местами частого применения вытяжных диффузоров являются помещения коммерческого направления: спортзалы, салоны, банки, магазины и клиники. Здесь воздухораспределители задействуют в системах отопления, вентиляции и кондиционирования воздуха.

Что такое диффузор для вентиляции

Что такое диффузор, используемый в системе вентиляции? На первый взгляд, это вентиляционная решетка, предотвращающая попадание посторонних предметов в канал вентиляции.

На самом деле диффузор – важный элемент системы вентиляции, который не только защищает вентиляционный канал от мусора и пыли, но и обеспечивает распределение воздушных масс в помещении.

Через отверстия небольшого размера происходит равномерная подача и вытяжка воздуха. В помещении, где установлен прибор, практически не происходит потеря тепла.

Диффузор позволяет так распределять потоки воздуха, что помещение быстро и эффективно проветрится без появления сквозняков.

Устройство одинаково популярно как для установки дома, так и на производстве.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно. С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры
