Потолки грильято: схема и устройство,установка, компоненты, стоимость

Основные достоинства потолков Грильято

• Универсальность — главный плюс данной конструкции. Отсутствуют ограничения в использовании по типу помещений.
• Снижение уровня шума в помещении благодаря объемной ячеистой структуре конструкции и использованию специальных мембран.
• Возможность изменить визуальное восприятие объема больших комнат. Потолок Грильято зрительно уменьшает объемы помещения, но выглядит достаточно воздушно и легко.
• Все виды коммуникаций и дополнительного оборудования с легкостью скрываются под конструкцией потолка Грильято, которая в свою очередь устроена так, чтобы не препятствовать работе климатического оборудования, устройствам пожаротушения, а также чтобы обеспечить доступ для сервисного обслуживания. При этом сохраняется общий эстетичный вид помещения.
• Практичность проявляется в возможности создания уникального по формату дизайна потолка. Решетчатые подвесные потолки отлично комбинируются с другими видами отделки, будь то гипсокартонная конструкция или кассетные потолки. Наиболее распространены одноуровневые потолки Грильято, но в то же время многоуровневые конструкции с использованием модулей разных цветов и различных видов освещения способны значительно разнообразить интерьер.
• Наличие множества вариантов обустройства освещения, например, встроенные или запотолочные осветительные приборы.
• Порошковый материал, которым обработан металл, предотвращает оседание и накопление пыли, а также препятствует развитию грибка и плесени.
• Конструкция потолков Грильято не затрудняет вентиляцию воздуха, поэтому влажность не накапливается в помещении.
• Уход за таким фальшпотолком сводится к простой влажной обработке без использования специальных средств.

Преимущества и недостатки

Основными достоинствами грильято являются:

• небольшой вес;
• легкость монтажа и демонтажа;
• за счет пустот в ячейках и светоотражения визуально они придают ощущение свободы и простора в помещении;
• грильято превосходно сочетаются с другими разновидностями подвесных конструкций, в том числе кассетными открытыми, закрытыми, реечными и потолками армстронг;
• с его помощью можно легко отрегулировать высоту потолков;
• в грильято можно спрятать все коммуникации;
• форма потолка обеспечивает высокую степень звукопоглощения;
• осветительные приборы в таких потолках совершенно необязательно привязывать к центру; использовать можно и независимые системы освещения, встраиваемые в ячейки; с помощью грамотного подбора осветительного оборудования можно получить оригинальную игру света;
• изделия из алюминия не ржавеют и не выгорают на солнце;
• так как они не бояться влаги и перепадов температур, их можно монтировать в помещениях с нестабильным микроклиматом: банях, саунах и мансардах;
• низкая степень пожароопасности; более того, за счет решетчатой структуры дым в случае пожара через такой потолок удаляется быстрее;

• широкий выбор цветов и модификаций – производители сегодня предлагают более 190 видов грильято, в том числе под золото, серебро, дерево или камень; варьироваться может и толщина алюминиевых профилей.

К недостаткам грильято можно отнести, пожалуй, лишь их стоимость. Приобретение это, будет достаточно накладным.

Совет- важно. В грильято можно установить даже запотолочные осветительные приборы, которые крепятся к базовому потолку. Их свет, проходя сквозь решетку, создаст в помещении самые необычные узоры и световые эффекты

Их свет, проходя сквозь решетку, создаст в помещении самые необычные узоры и световые эффекты.

Материалы для изготовления потолочных реечных конструкций

Изучение типов реечной конструкции  и разновидностей ее дизайна не может полностью раскрыть вопрос о реечных потолках

Чтобы самостоятельно установить реечную потолочную конструкцию на кухне, важно понять особенности конструктивных элементов. Поэтому следует отдельно сказать о материалах, которые используются для изготовления наборных потолков на кухне

Основным материалом является алюминий, так как он больше всего соответствует условиям эксплуатации потолка на кухне

Этот белый металл обладает высокой устойчивостью к сильному нагреванию, имеет необходимую прочность и совсем не боится влаги. Благодаря таким качествам поверхности из металлических, алюминиевых реек можно регулярно мыть с применением мягких моющих средств

Основным материалом является алюминий, так как он больше всего соответствует условиям эксплуатации потолка на кухне. Этот белый металл обладает высокой устойчивостью к сильному нагреванию, имеет необходимую прочность и совсем не боится влаги. Благодаря таким качествам поверхности из металлических, алюминиевых реек можно регулярно мыть с применением мягких моющих средств

Очень важно понимать, что абразивные средства для уборки в этом случае применять не рекомендуется

При установке реечных алюминиевых потолков на кухне можно получить красивую и практичную поверхность, однако стоимость такой конструкции достаточно высокая. По этой причине подобные конструкции устанавливают именно на кухне, а не во всех помещениях квартиры или частного дома.

В заключении следует выделить основные моменты изложенного материала:

• Для реечных потолочных конструкций характерно наличие большого количества преимуществ. Они практичны и долговечны, соответствуют экологическим нормам и правилам пожарной безопасности. Благодаря подвесной системе реечного потолка появляется возможность маскировки дефектов основного потолка и различных коммуникаций. Установкой реечной потолочной конструкции может заниматься простой домашний мастер при условии соблюдения технологического процесса и рекомендаций специалистов.
• Потолки из алюминиевых реек могут устанавливаться в помещениях любой площади.
• Конструкции не требуют особого ухода, для поддержания чистоты достаточно регулярно проводить уборку потолка с применением неабразивных моющих средств.
• Благодаря большому выбору формы, размера и цвета дизайнеры получают возможность создания оригинальных потолочных поверхностей.
• Для обеспечения дополнительного доступа воздуха к реечному потолку в квартире следует установить хорошую вентиляционную систему.

Технология установки

Подготовка потолочного перекрытия

Как мы отмечали выше, монтаж Грильято следует проводить на подготовленное потолочное перекрытие.

• С плит перекрытия удаляют остатки старой отделки.
• При необходимости выполняют ремонт, в частности, расшивку и заделку трещин.
• Выравнивают перекрытие, после чего белят его или окрашивают интерьерной краской.
• Готовят коммуникации, которые будут проложены за подвесной системой.
• По периметру помещения наносят разметку, отмечая уровень, на котором будет монтироваться решетка Грильято. Это можно сделать с помощью лазерного или водяного уровня.

Когда подготовительные работы завершены, можно переходить непосредственно к монтажу.

Монтаж подвесной системы

Установка каркаса

В большинстве случаев установку подвесных решеток выполняют сотрудники компании, у которой вы приобрели потолок. Если же вы хотите выполнять монтаж самостоятельно, то следует внимательно изучить схему крепления и строго следовать инструкции.

• Длину и ширину помещения делят на 2,4 м для расчета количества направляющих. Как правило, направляющие стараются монтировать параллельно стене, длина которой делится на 2,4 с наименьшим остатком – так можно минимизировать количество обрезков.
• По нанесенной на стены разметке по всему периметру монтируют стартовый уголок. Для его крепления используют дюбели с пластиковой гильзой диаметром не менее 6 мм. Уголок крепим к стене и закрепляют стопорными шурупами.
• Далее приступают к установке направляющих реек. Для их крепления используют подвесы из троса или проволоки (как правило, они есть в комплекте). Подвес закрепляют в потолке с помощью зонтичного дюбеля. Шаг подвесов – не более 1 м.
• Все направляющие должны быть закреплены на одном уровне. Для крепления просто вставляют их в крюк подвеса. Для соединения между собой используют специальные соединительные элементы.
• Последовательность крепления реек такова: вначале устанавливают детали 2,4 м, затем — 1,2 м, затем — 0,6 м. При этом детали 2,4 и 0,6 м монтируются параллельно друг другу.

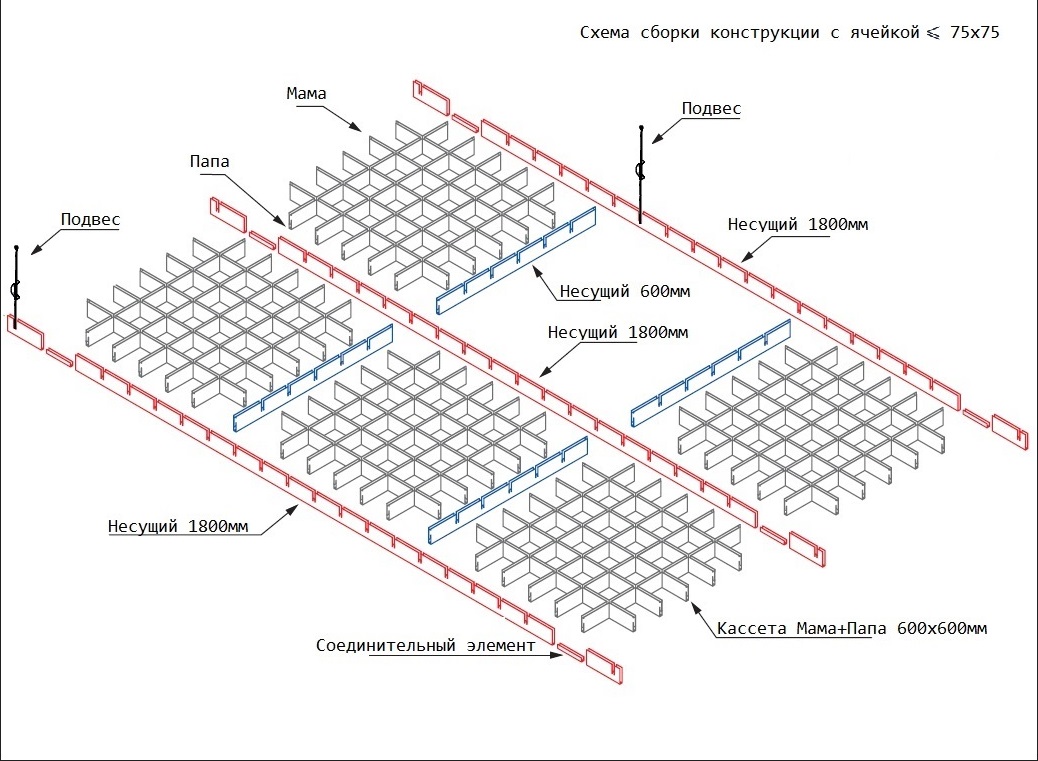

Схема сборки зависит от размера ячеек

Панели, которые не подойдут по размеру, нужно отрезать ножницами по металлу (по 1 рейке, в разобранном виде).

Статья в тему: установка подвесного потолка Армстронг. В результате должна получиться подвешенная к перекрытию и закрепленная по периметру обрешетка с ячейкой 600х600 мм. В нее укладывают основные модули.

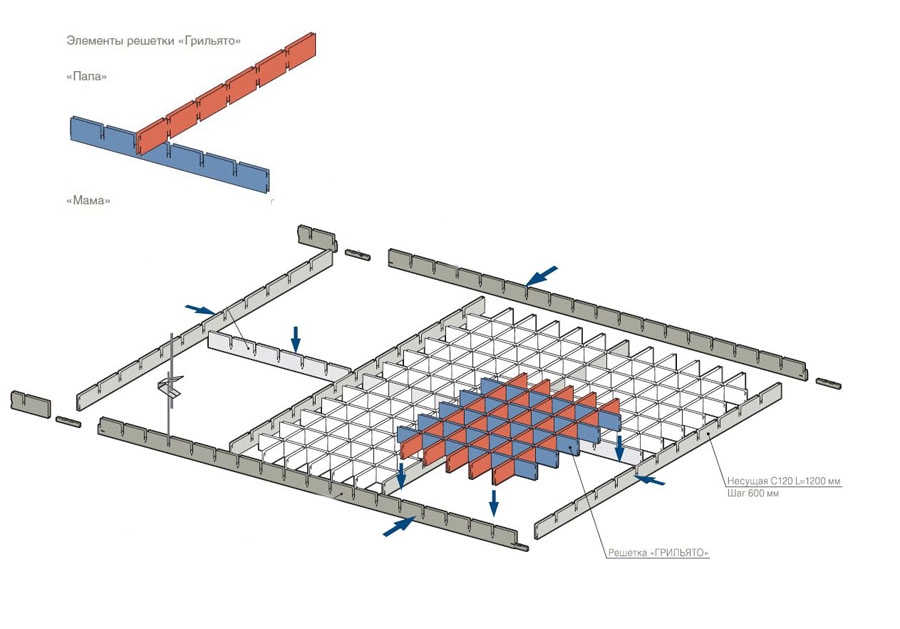

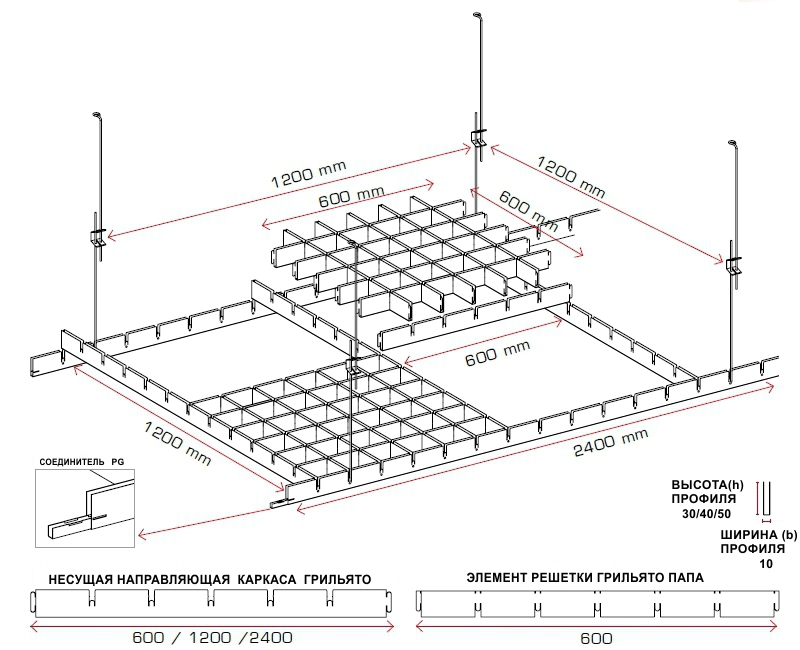

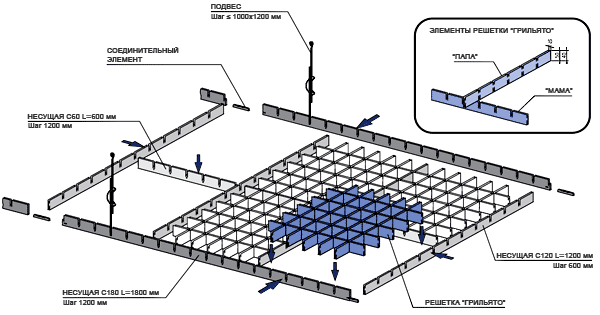

Потолок Грильято: схема монтажа основных направляющих и решеток

• Решетки Грильято собирают из профилей соответствующей конфигурации. Они поставляются в разобранном виде, поэтому нужно собирать клетки из “пап” и “мам” в единое целое.
• Готовый модуль поднимают и вкладывают в ячейку из направляющих.
• В выбранные ранее ячейки устанавливают специальные светильники для потолка Грильято. Каждый светильник подключают к сети и фиксируют как минимум двумя подвесами.

Светильник Грильято светодиодный в металлическом корпусе

С первой попытки разобраться будет сложно, но достаточно освоить технологию один раз, и в дальнейшем получится собирать такие системы очень быстро. Рекомендуем посмотреть технологию установки на видео:

Выбор и установка светильников в подвесной потолок грильято

Они отличаются по размерам и форме, могут быть квадратными, прямоугольными и вытянутыми. Стандартные цвета корпусов — белый и чёрный.

По типу источника встречаются люминесцентные и светодиодные. Последние распространены больше, так как экономичнее. А пластиковый рассеиватель создаёт комфортную для глаз атмосферу. Такие характеристики, как световой поток, температура и мощность, подбирают в зависимости от помещения (назначения и размеров). Основные типы по конструкции — встраиваемые и подвесные.

Приборы делают с учётом габаритов потолков. Самые большие из них целиком встраиваются в ячейку (вместо панели). Чтобы укрепить конструкцию, используют дополнительные подвесы. Их монтируют на первоначальном этапе, поэтому схему освещения нужно сделать до начала сборки. Обычно LED-приборы устанавливают рядами, параллельно или в шахматном порядке.

Другие виды меньше по размеру и встраиваются вместо одной или нескольких (как правило, четырёх) ячеек. Такие светильники иногда продаются группами от 4 до 10 штук. В комплект входят провода и клеммники для соединения.

Если прибор по размерам больше ячейки, необходимо обрезать решётку. Для этого понадобятся болгарка и ножницы по металлу. Отмечают границы светильника и делают надсечки тонким диском. Оставляют небольшое расстояние до профиля (несколько миллиметров). Затем отрезают ножницами.

У встраиваемых потолочных светильников есть пружинки на задней стороне. Их отгибают, а потом вставляют прибор в подготовленное отверстие. Решётку переворачивают. «Ножки» надевают на оставшиеся после вырезания концы профиля. После монтажа светильника панель готова к установке.

Форма корпуса может быть не только квадратной, но и вытянутой или круглой. Их устанавливают по тому же принципу. Удобно, если точечные светильники имеют поворотный механизм. Тогда лучи легко направить в нужную сторону, например, для выделения акцента.

Монтаж подвесов и каркаса

Вдоль стен обозначают высоту будущей конструкции. По всему периметру размещают угловой профиль.

На перекрытии размечают точки крепления. Сверяются с чертежом, на котором обозначено расположение несущих профилей и светильников. Рекомендуемый шаг — 80 см.

Собирают подвесы, состоящие из трёх частей — двух проволок и соединяющей их скобки. Одна из них монтируется к потолку в отмеченной точке, по принципу анкерного крепления. Ко второй будет подвешиваться профиль.

К подвесам монтируют длинные направляющие. В тех местах, где размера не хватает, соединяют стыковочными элементами. Детали заводят внутрь обоих профилей до щелчка.

Поперёк укладывают средние, а между ними — короткие. Если помещение небольшое, можно использовать только два вида подходящего размера. К профилям 2400 мм крепятся 1200 или 600.

У стен укладывают короткие части направляющих, которые предварительно подрезают по расстоянию между длинным профилем и стеной. Один край (стандартный) крепят к каркасу, второй (обрезанный) укладывают на уголок.

В результате получается конструкция в виде больших квадратов. Нивелиром проверяют, чтобы система была строго горизонтально. Если нужно поправить высоту, регулируют длину подвеса.

Подвесной потолок-решетка.

Подвесной потолок-решетка Грильято позволяет открывать новые перспективы в архитектуре современных потолков. Благодаря всему многообразию цветовых решений и особенностям своей геометрической структуры, потолок Грильято дает различные интересные варианты дизайна помещений. Этот потолок по праву может гордиться своей хорошей коррозиестойкостью, светостойкостью, отличным сопротивлением атмосферным воздействиям, долговечностью декоративного покрытия. Потолок Грильято прост и удобен в монтаже, а благодаря тому, что он изготавливается из алюминия, он является еще и крайне долговечным и влагостойким. Конструкция потолков Грильято позволяет:

• скрыть в межпотолочном пространстве все инженерные коммуникации, уменьшить объем помещения;
• обеспечить легкий доступ для обслуживания инженерных систем в межпотолочное пространство (решетки очень просто демонтируются);
• значительно снизить в помещении уровень шума. Эффективная термоизоляция и звукопоглощение обеспечивается благодаря монтажу плит из стекло- и минерального волокна с подставочной пленкой, которые опираются на решетки;
• разнообразно решать систему освещения. Помимо того, что помещение с потолком Грильято можно освещать при помощи встраиваемых в ячейки решетки светильников либо модульными светильниками 600х600, можно использовать и светильники, которые устанавливаются в межпотолочном пространстве. Благодаря этому можно создавать оригинальные визуальные эффекты тени и света.

Потолок Грильято является отличным дизайнерским решением потолка. Характеристики этого потолка удовлетворяют одновременно многим требованиям: высокой стойкости к агрессивным и влажным средам, повышенной пожаробезопасности, улучшенной вентиляции межпотолочного пространства, возможности легкого демонтажа. Область его применения:

• аэропорты и вокзалы;
• торговые центры и магазины;
• кассы и залы ожидания;
• бары, кафе, рестораны;
• холлы и коридоры.

Подвесной потолок Грильято (решетчатый либо ячеистый потолок) состоит из решеток, которые собирают из U-образных профилей («мама» и «папа»). Решетки устанавливают на несущие направляющие, длина которых составляет 600мм (несущая С 60), 1200мм (несущая С 120), 1800мм (несущая С 180). При помощи соединительного элемента несущие направляющие С 180 крепят друг к другу. В результате, смонтированная конструкция создает эффект открытой непрерывной поверхности с квадратными ячейками. Ячейки бывают различных размеров: 200х200мм, 150х150мм, 120х120мм, 100х100мм, 86х86мм, 75х75мм, 60х60мм, 50х50мм, 40х40мм. Высота же U-образных профилей также может быть разной: 50мм или 40мм. Из алюминиевой ленты (толщиной до 0,5мм) с разными видами декоративного покрытия изготавливают пластины. Декоративное покрытие выполняют методом горячей сушки в заводских условиях. Толщина такого покрытия составляет 20±4мкм. Цвет пластин может быть следующим: металлик, золото, суперзолото, хром, суперхром, белый. Вес потолка, в зависимости от высоты профиля и размера ячеек, может составлять 6,0-2,0кг/кв.м.

Виды

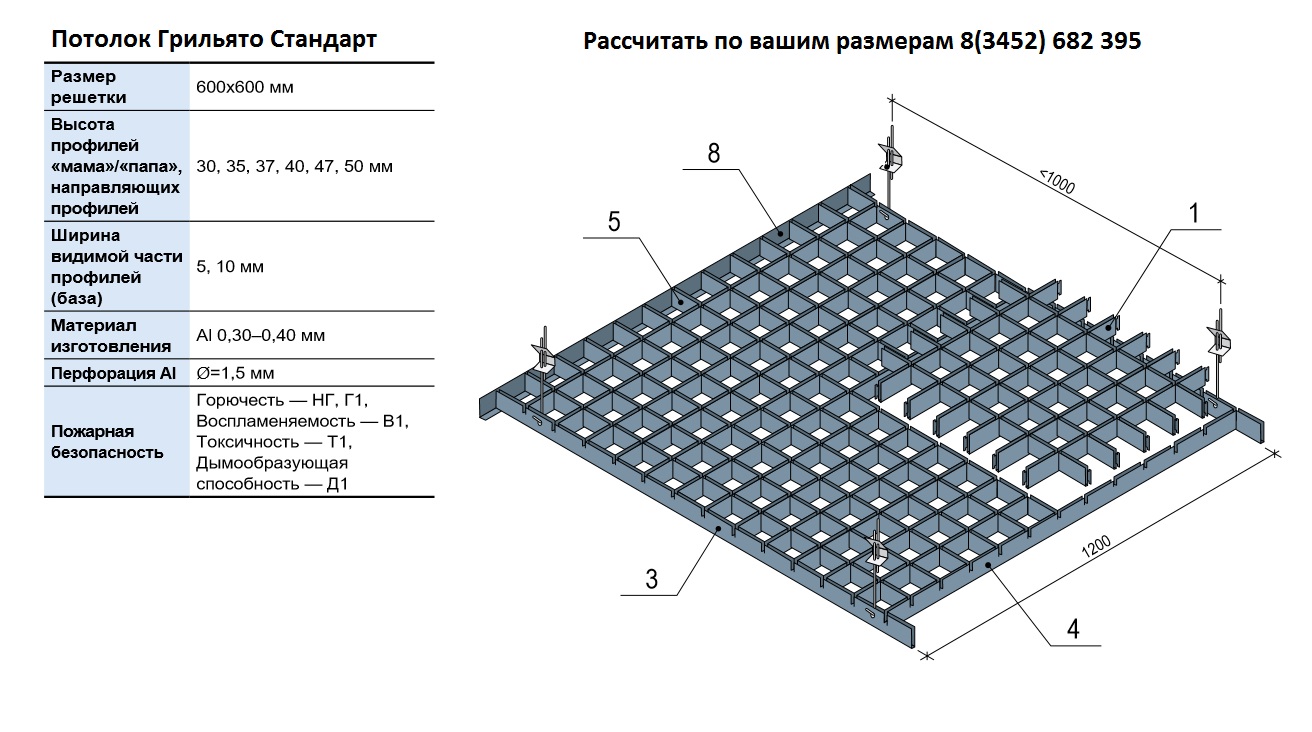

«Стандарт» На эту модель обратят внимание сторонники классики. Она отличается строгой симметрией, одинаковыми размерами ячеек, простотой монтажа

Дизайнеры предлагают несколько решений для использования потолка Грильято модели «Стандарт». Для помещений с высокими потолками они рекомендуют использовать покрытие с более крупными ячейками, а с низкими — мелкие.
«Нестандартный Грильято» Модель появилась сравнительно недавно и отличается от стандартной разными размерами ячеек. Это помогает визуально расширить помещение. Нестандартный Грильято» изготовлен из объемной решетки, которая состоит из ячеек пирамидальной формы. Это помогает создать 3D эффект.
«Грильято жалюзи» Эта модель хорошо подойдет для небольших помещений и представляет собой расположенные на разной высоте профили с прямоугольными ячейками.  Она прекрасно обеспечивает доступ к скрытым под ней коммуникациям.
«Разноуровневый Грильято» Этот подвесной потолок четко разделяет между собой смонтированные модули, что позволяет менять части уже используемого потолочного покрытия. Монтаж такого потолка отличается рядом особенностей: решетки укладываются на Т-образный профиль. Такой разноуровневый подвесной потолок можно монтировать в эксплуатируемых помещениях.

Грильято разноячеистый, Грильято нестандартная ячейка

Монтаж потолка «Грильято»

Сборные детали потолка «Грильято» подвесного типа соединяются между собой способом, который в столярном деле называется крестообразной врезкой вполдерева. Для того, чтобы горизонтальная полка всегда была обращена вниз часть элементов имеет вырезы на половину высоты элемента со стороны полки, другая часть имеет такие же вырезы со стороны верха полок. Вставив по врезке один такой элемент – в другой получим крест из элементов с полками, расположенными в нижней видимой части потолка.

Элементы бывают следующих типов:

1. несущие продольные элементы, устанавливаемые с шагом 1200 мм, длиной 2400 мм, с врезкой со стороны верха полок;
2. несущие поперечные элементы, устанавливаемые с шагом 600 мм, длиной 1200 мм, с врезкой со стороны верха полок;
3. дополнительные элементы, устанавливаемые параллельно элементам типа 1, с шагом и длиной 600 мм, с врезкой со стороны верха стенок; эти же элементы используются частично для сборки решеток и формирования ячеек;
4. элементы длиной 600 мм с нижней врезкой со стороны горизонтальных полок, для формирования ячеек решетки;
5. уголок, устанавливаемый по периметру помещения, на который конструкция частично будет частично опираться на участках, примыкающим к стенам.

Этапы установки потолка «Грильято» можно разделить на подготовительные работы и на осуществление непосредственной сборки и монтажа.

Подготовительные работы

— при помощи шпаклевки выровнять и устранить крупные дефекты существующего потолка; если потолок был побелен мелом, такое покрытие следует удалить любым механическим способом; — окрасить потолок водоэмульсионной краской в тон или в контраст цвету элементов подвесного потолка;— вычерчивается план помещения, на который наносится схема монтажа потолка «Грильято» с местами установки и размещения продольных и поперечных элементов (тип1 и тип 2) потолка; если помещение прямоугольное – следует принять решение о способе монтажа вдоль длинной или короткой стены помещения; при этом следует руководствоваться наименьшим расходом монтажных элементов и минимумом потребности их обрезки; также на схеме необходимо наметить места подвеса к существующему потолку и установки электроосветительных приборов;— на основании вычерченного плана рассчитать количество необходимых элементов, которые следует приобрести перед непосредственным началом работ; — подготовить нужные инструменты и инвентарь.

Необходимый инструмент

• дрель или перфоратор;
• шуруповерт;
• отвертки;
• лазерный или водяной уровень;
• пузырьковый уровень;
• рулетка;
• ножницы или ножовка по металлу;
• отвес;
• молоток;
• стремянки или подмости;
• защитные очки.

Сборка и монтаж

При помощи лазерного или водяного уровня по периметру помещения отметить (карандашом, фломастером, мелом) замкнутый контур на нужной высоте, соответствующей низу будущего потолка.

По вычерченной линии периметра закрепить к стенам при помощи шурупов-дюбелей опорный уголок. В соответствии с планом наметить места, в которых будут устанавливаться несущие продольные элементы (тип 1).

До необходимой длины эти элементы наращиваются путем соединения «встык» и использования входящих внутрь соседних профилей специальных закладных деталей замками. С шагом не менее 1000 мм к основному потолку прикрепляются регулируемые подвесы (стержни с крючком на конце) при помощи шурупов, если потолок деревянный, или расширяющихся при завинчивании дюбелей, если бетонный.

Эти подвесы соединяются с элементами потолка при помощи крючков. По намеченной линии устанавливается и выравнивается профиль типа 1 нужной длины. С шагом 1200 мм устанавливаются остальные и подвешиваются остальные профили типа 1. С шагом 600 мм перпендикулярно продольным, используя соответствующие врезки, монтируются и подвешиваются к потолку поперечные профили (тип 2).

С шагом 600 мм параллельно профилям типа 1 на профили типа 2 устанавливаются профили типа 3, в результате чего на потолке образуется сетка с ячейками 600 х 600 мм. Отдельно собирается необходимое количество решеток-панелей из элементов типа 3 и типа 4 с ячейками 100 х 100 мм (на одну такую сетку потребуется по 5 элементов типа 3 и типа 4).

Готовые собранные решетки-панели устанавливаются торцами своих элементов в соответствующие места-врезки подвешенной на потолке сетки с ячейками 600 х 600 мм. Установку потолка «Грильято» можно считать законченной; при необходимости в отдельные ячейки можно вставить светильники, другие элементы декоративной отделки, совпадающие по размерам или по модулю с ячейками решетки готового потолка.

А сколько каких будет?

Перед монтажом, и даже перед закупкой, потолок грильято нужно точно рассчитать, чтобы избежать чрезмерного расхода дорогого материала и труда, т.к. комнаты со сторонами, в точности кратными 60 см, встречаются редко. На этом этапе самое главное – правильно распределить решетки под обрезку, поэтому расчет потолка грильято начинается с разработки схемы расположения цельных и обрезных решеток. Номенклатуру и количество монтажных несущих профилей определяют по конструкции выбранного потолка и схеме обрезки.

Рассмотрим на примере комнаты 4х5 м и потолка с ячейкой 100х100 мм. Если потолок цельносборный, то кроить решетки нужно, как показано слева на рис. Отрезки 10 и 20 см укладываются на 60 см целое число раз, и отход материала выйдет минимальным. А в осевом ряду решеток без проблем встанут и растровые, и точечные светильники.

`img-8`

Схемы расположения обрезных решеток в потолках грильято

А вот если взять более дешевый свободнонесущий потолок, то эта схема уже не пройдет. Во-первых, в силу особенностей человеческого зрения ячейки узкого окаймления, отделенные разделительной полосой Т-профиля от основного поля, покажутся больше остальных, и потолок потеряет видимость единой поверхности. Во-вторых, собрать решетки, не закрепленные по краям, в узких проемах без дефектов (а они на потолках грильято очень хорошо заметны) будет трудно, если вообще возможно. Поэтому в данном случае потолок придется кроить так, как справа на рис. Но тогда ок. 20% материала уйдет в отход, т.к. остатки по 10 и 20 см тут никуда не приспособишь. И со светильниками возникают проблемы: по оси комнаты теперь идет силовой Т-профиль, располовинивать который нельзя.

О колоннах

`img-9`

Обводка колонн потолком грильято

Другая, не столь уж частая в обычных жилых комнатах, но вредная проблема – обводка потолком грильято круглых колонн. В силу особенностей зрительного восприятия на границе круглого и угловатого обрезанные края решеток будут просто бросаться в глаза, поз. 1 на рис. справа. Умалить этот эффект можно, оставив между колонной и подвесным растровым/реечным потолком зазор не менее стороны ячейки решетки. Чтобы базовый потолок в этом месте не прогладывал, лучше применить специальные окаймления для колонн с коническим или полусферическим раструбом, поз. 2.
