Поверхностный насос для скважины: что это такое, основные параметры для выбора

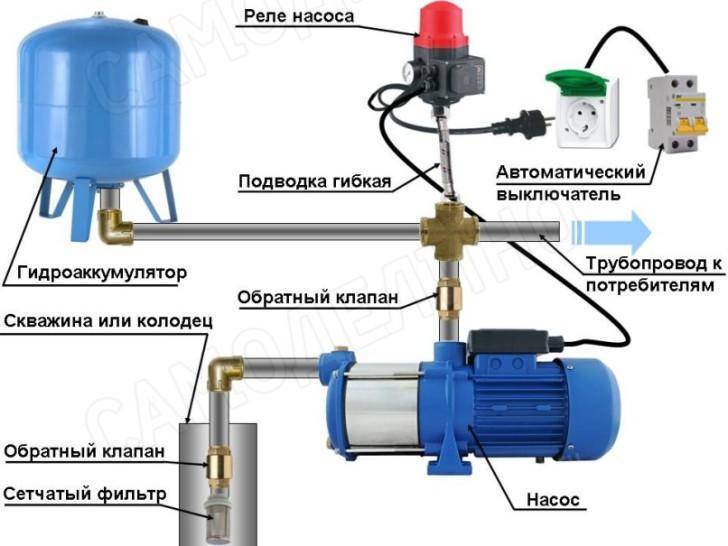

Подключение поверхностного насоса

Поверхностные насосы в последнее время устанавливаются на загородных участках чаще, чем погружные. Это связано с простотой установки и длительным сроком службы. Система состоит из следующих элементов:

1. Системы управления. В продаже можно встретить модели насосов, которые имеют блок управления электрического типа. Однако для того, чтобы сделать систему автоматизированной устанавливают отдельный системный блок управления.
2. Два сетевых шнура. Один из низ предназначен для подключения устройства, другой для подвода электричества.
3. Автоматический элемент. При работе насоса есть вероятность возникновения перегрузки или короткого замыкания, в результате чего насос выйдет из строя, а ремонт повлечет существенные финансовые затраты. Автоматический выключатель защищает насос от износа.
4. Сетчатый фильтр, который проводит отделение различной примеси.
5. Непосредственно сам насос поверхностного типа.
6. Ниппель и тройник для дальнейшей разводки.

Отдельное внимание всегда уделяется выбору насоса, так как он является основным элементом конструкции. При проведении выбора опираются на следующие рекомендации:

1. Показатель производительности.
2. Требуемая высота подъема воды.
3. Тип шланга, который подключается на всасывание.

Также уделяется внимание тому, при каких условиях будет эксплуатироваться система. К примеру, холодная среда становится причиной, по которой происходит разрыв трубы. Именно поэтому нужно обеспечить защиту конструкции от воздействия холода

Именно поэтому нужно обеспечить защиту конструкции от воздействия холода.

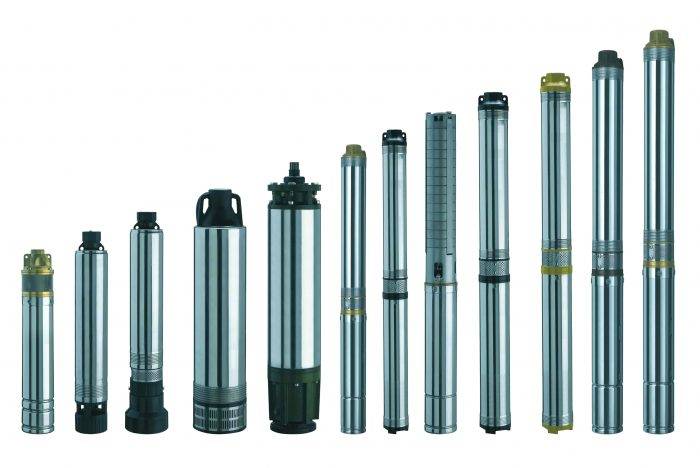

Виды центробежных скважинных насосов

С учетом расположения вала центробежные насосы подразделяются на модели с горизонтально и вертикально расположенными осями. Стоимость моделей с горизонтальным валом сравнительно невысокая, поскольку они применяются для водозабора из емкостей поверхностного и промежуточного вида. Т.е. там, где устройство может быть оборудовано на поверхности, либо в небольшом заглублении в качестве обустроенной шахты с учетом достаточной мощности агрегата.

Потребности в водоснабжении могут быть полностью удовлетворены несколькими методами, однако при отсутствии оборудованной централизованной системы, наилучшим решением будет установка центробежного насоса. Модели с интегрированным вертикальным валом создаются специально для возможности погружения в скважину. Такие устройства создаются в нескольких формах:

1. Первый вариант подразумевает размещение мотора на поверхности.
2. На втором устройстве монтируется готовый цилиндр толщиной примерно 10 см, который погружается в рабочую среду вместе с мотором.

Показатель производительности определяется количеством установленных рабочих колес. По этому показателю скважинные агрегаты делятся на 2 группы:

1. Одноступенчатые.
2. Многоступенчатые.

Несколько ступеней могут по-разному соединяться между собой. Если рабочие камеры соединены друг с другом последовательно, насос выдает напор, увеличенный в соответствии с количеством турбин. Когда камеры установлены параллельно, уровень напора не повышается. Увеличивается только показатель производительности устройства.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Галерея изображений

Удобным местом для установки поверхностного насоса считается котельная: обычно в этом помещении уже устроена хорошая звуко- и теплоизоляция

Идеальным местом считается котельная, уже благоустроенная для работы отопительного оборудования. Устанавливают насосные станции и в подвале жилого дома, но такое помещение придется тщательно подготовить: утеплить и обеспечить отопление, чтобы предотвратить замерзание воды, и т.п.

Можно поставить станцию и внутри колодца, но это вызовет дополнительную проблему. Для регулировки оборудование придется вынимать на поверхность. Показатели, которые получены при работе насоса на поверхности, могут измениться, когда его опускают вниз. Это затрудняет настройку реле давления.

Поверхностные насосы для колодцев разрешают выкачивать воду с маленькой глубины, что актуально для обладателей загородных домов и дачных участков.

Мы поведаем об особенностях и основных характеристиках этих устройств, и продемонстрируем, как производится установка поверхностного насоса в колодец.

Принципы монтажа наружного насоса

Для того чтобы ваш поверхностный агрегат работал исправно и бесперебойно, необходимо обеспечить условия для этого:

• Так, установку поверхностного насоса для скважины на воду лучше производить в кессоне или любой другой закрытой камере. А с целью предотвращения замерзания воды в механизме его придётся утеплить. Лучше утеплить вместе с помпой и трубы водопровода.
• Для надежной и продолжительной работы агрегата рекомендуется установить гидробак, который сократит количество циклов включения и выключения помпы. А поможет в этом реле давления.

Центробежный наружный агрегат

В этом случае насос является более мощным и производительным. Принцип работы такого устройства заключается в поднятии и выталкивании воды из скважины за счёт центробежной силы, которую создают рабочий вин и лопасти, расположенные на нём. То есть, в вихревом агрегате вода поднимается вверх, подгребаемая лопатками рабочего колеса, а в центробежном — за счёт быстрого вращения лопастей и создания ими центробежной силы.

Преимуществами центробежного насоса являются:

• Наличие большего количества рабочих ступеней, что существенно повышает возможности агрегата;
• Небольшие габариты и вес;
• Простота в установке и обслуживании;
• Возможность использования агрегата в системах с наличием воздушных пробок.

Выбор такой помпы сегодня достаточно распространён современными покупателями.

Выбор насоса и места для установки

Производительность. Для полива сада вполне хватит насоса с эффективностью около куба в час, а вот для системы водобеспечения дома потребуется сделать расчеты, учитывая число проживающих в нем и количества точек водозабора

Семье из четырех человек нужно приобретать насос с показателем не менее трех кубов в час.
Глубина подачи воды
Принимается во внимание протяженность труб, их расположение по вертикали либо по горизонтали, размер источника водоснабжения.
Напор водного потока на самой последней точке водозабора, расположенной максимально далеко от помпы. Значение должно быть достаточно большим
Показатель давления, как правило, указан в сопроводительной документации к оборудованию и измеряется в атмосферах, барах

Найти значение можно, суммировав все дистанционные отрезки, которое будет проходить жидкость. Каждые 10 м происходит снижение на одну атмосферу.
Напряжение в электрической сети

Этот показатель также имеет немаловажное значение, поскольку он оказывает влияние на работоспособность насосной станции. При падении напряжения у помпы просто не хватит мощности, чтобы обеспечить необходимым объемом воды весь дом.. Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления

Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы

Поверхностный насос, кроме водообеспечения коттеджа, также может применяться для полива огорода, сада или чтобы откачивать воду из подвального помещения, что актуально для территорий, где нередко происходят весенние подтопления. Для обустройства автономной системы водообеспечения нужно приобретать помпу с большей мощностью, чем для обычного полива теплицы.

Установка поверхностных насосов всегда осуществляется на суше, поскольку не допускается попадания влаги в корпус прибора. В идеале электронасос нужно располагать по возможности максимально близко к источнику водоснабжения. Запрещается монтаж в помещении с высокой концентрацией влаги, низкой температурой, плохой вентиляцией и открытом для атмосферных проявлений.

Чтобы смонтировать агрегат, рядом со скважиной возводят небольшие строения либо обустраивают в грунте кессоны – утепленные сооружения из бетона, пластика, либо металла. Установка последних производится ниже точки промерзания земли.

Если колодец из бетонных колец большого размера является точкой водозабора, можно установить насос прямо в нем. В земляных работах нет необходимости, потребуется прочный плот небольшой величины, но чтобы он выдерживал массу закрепленного на нем насоса. Конструкцию опускают прямо на водную поверхность. Минусом этого способа является то, что напорное устройство придется периодические доставать для регулировки давления.

Принцип работы

Эжектором называют устройство, в котором происходит соединение двух сред в смесительной камере, при этом одна из них движется с большой скоростью и подается через зауженное сопло, а вторая наполняет камеру естественным образом. Поток, выходящий из сопла с ускорением, передает свою кинетическую энергию перемещаемой среде, которая затем уносится от места всасывания. Также в зоне на выходе узкого участка сопла создается пониженное давление — это приводит к тому, что перемещаемая среда одновременно и подсасывается эжектором.

Перемещаемая и ускоряющая среда могут иметь разное физическое состояние, в струйных насосах через узкое сопло подается воздух или пар, которые нагревают водный поток и выталкивает его на большой скорости.

Рис. 2 Конструкция эжектора

Выбор места для скважины

Обычно профессиональные бурильщики не дают четких рекомендаций по поводу того, где именно следует копать шахту. Воду они найдут везде, а вот пользоваться в итоге водопроводом придется вам

Какие параметры важно учитывать при обустройстве скважины?

• В санитарных нормах четко прописано расстояние от водозабора до других объектов. Это 5 метров от жилого строения и 25 от септика. Вам необходимо решить, где будет парковка или гараж, курятник или другие строения для скота и птицы. Кроме того, скважина обязательно должна быть размещена на расстоянии не менее 10 метров от соседского забора. Не редки ситуации, когда соседские постройки могут просто-напросто испортить воду, например, как в случае с установленной неподалеку уборной. Помните об этом, ведь даже самая герметичная шахта со временем может начать пропускать вредные стоки.
• На участке с выраженным рельефом нельзя бурить скважины для воды в низинах. Во время весеннего таяния снега вода может загрязниться за счет стоков. К примеру, кишечная палочка способна жить в воде более года! Причем участок должен быть оценен профессионалами. Уклон в 3 градуса невозможно заметить, однако этого может быть достаточно для загрязнения воды.
• Если же другого выхода нет и вам придется проводить буровые работы в низине, перед тем, как подключить скважину, необходимо сделать качественную дренирующую систему.
• В радиусе 5-7 метров не должно быть растений и деревьев даже в планах на будущее.
• Учтите, что также понадобится место, на котором будет размещаться оборудование для бурения и укладки труб ПНД. Площадка для доступа техники должна иметь такие размеры – не меньше 4 метров в ширину и не менее 9 метров в длину.
• Обязательно следует оставить запасное место для другого водозабора. Дело в том, что в крайне редких случаях возможно сделать ремонт существующей системы.
• Ни в коем случае нельзя размещать источник в подвале дома! Обычно там делают подключение насоса к так называемым абиссинским скважинам. Однако вода из нее годится разве что для полива растений.

Идеальным местом для бурения может стать свободная лужайка, которая находится на нужном расстоянии от всех построек. Скрыть люк можно при помощи небольшой садовой скульптуры или фонтана.

Достоинства и недостатки

Чем еще хороши поверхностные насосы? Достоинства этих устройств заключаются в следующих моментах.

1. Малые габариты – такой насос можно установить практически в любом месте, он не будет никому мешать, не требует создания массивного фундамента.
2. Дешевизна – приобрести такой насос можно за небольшие деньги.
3. Срок бесперебойной эксплуатации составляет около 5 лет – это приличное время работы для подобного устройства. Если обращаться с установкой бережно, то она прослужит и дольше.
4. Окупаемость оборудования быстрая – максимум два года.
5. Установка такого насоса проста, осуществляется быстро. Единственная сложность – необходимость надежно прикрепить к нему кабели и шланги.
6. Устройство экономно – не тратит много электроэнергии.
7. Выключение в случае необходимости происходит автоматически – не нужно караулить работающее устройство.
8. В ремонте, как и в эксплуатации, поверхностный насос очень прост и дешев. Да и удобен – даже шланг из воды доставать не надо.
9. Безопасность – еще одно достоинство установки. Электрокабель в устройстве не контактирует с водой.

Но у насоса, устанавливаемого на поверхности, есть и свои недостатки, которые следует знать, чтобы оценить необходимость покупки этого оборудования и оправданность денежных затрат.

1. Небольшая мощность – такое устройство сможет поднять воду только с глубины не более 8-10 м.
2. Необходимо обязательно устанавливать фильтры.
3. Перед включением насоса его следует предварительно заполнить водой.
4. Оборудование создает много шума, поэтому на жилой территории дома его устанавливать не рекомендуется.
5. Использовать поверхностный насос можно только в теплом помещении.

Достоинств у оборудования, как видим, больше, чем недостатков. Главное, чтобы минусы не были определяющими факторами, и тогда смело можно покупать это оборудование.

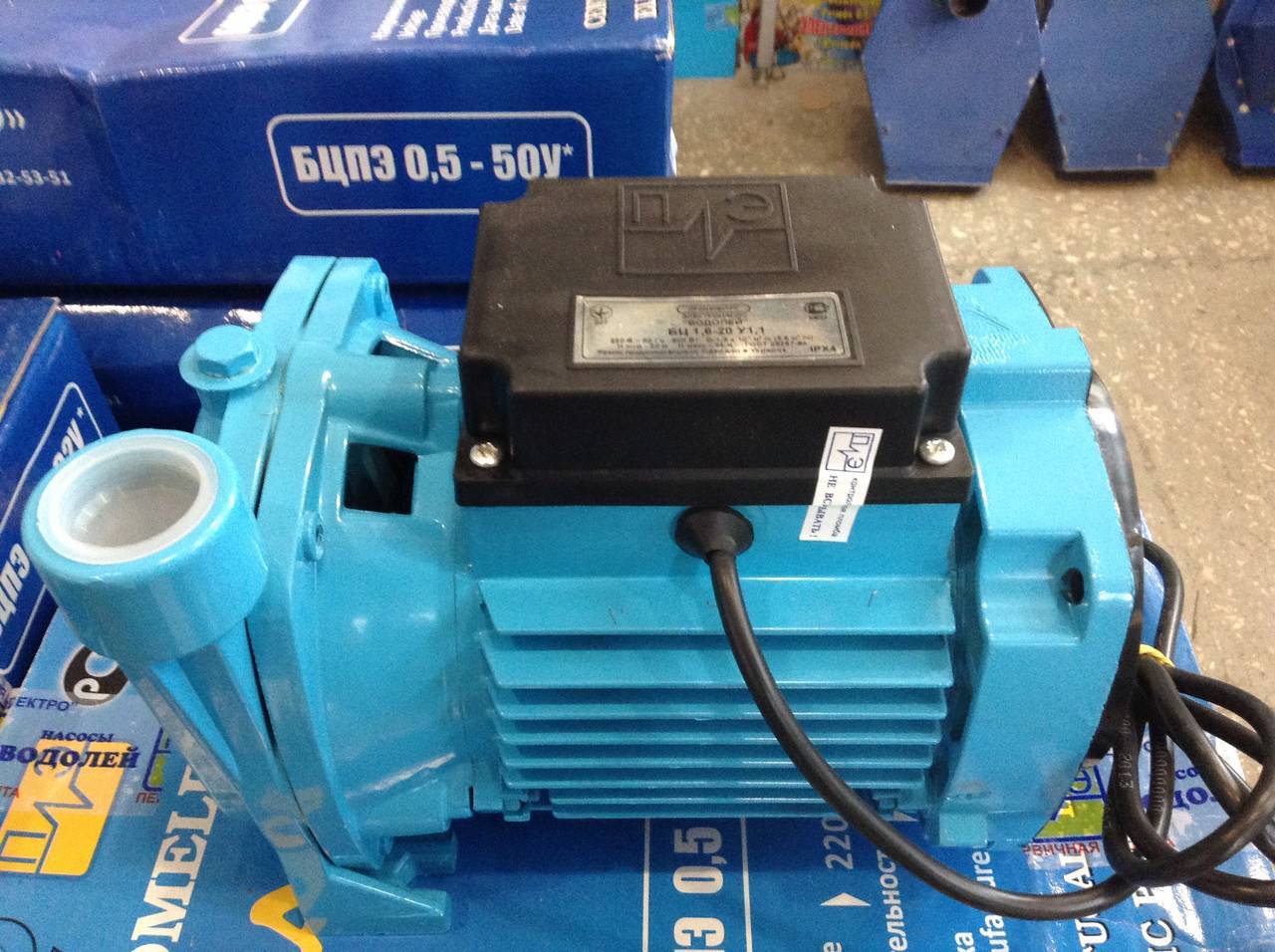

Центробежный поверхностный насос «Водолей БЦ-1,2-1,8У1.1»

Как устроена насосная станция?

Для организации автономного водоснабжения дома из колодца или скважины стоит приобрести дополнительные элементы и объединить их в полноценную насосную станцию. Помимо насоса понадобится гидробак, а также реле давления. Это реле включает и отключает насос, в зависимости от того, опустошен или заполнен гидробак.

Схема демонстрирует подробный порядок водоснабжения частного дома из колодца с помощью поверхностного насоса в составе насосной станции

В результате, в доме всегда будет в наличии некоторый запас воды, а работа насоса вхолостую полностью исключается. Это значительно продлевает ресурс его работы. Кроме того, наличие гидробака компенсирует возможные гидроудары, что положительно сказывается на состоянии водопровода в целом.

Дополнительно рекомендуется также приобрести манометр (если гидробак им не укомплектован). Разумеется, можно приобрести насосную станцию, укомплектованную всеми необходимыми компонентами. Порядок установки станции промышленного производства и собранной самостоятельно не слишком различаются.

Поверхностные насосы часто используют в составе насосной станции вместе с гидроаккумулятором и реле давления, которое авоматизирует работу этого комплекса устройств

Гидроаккумулятор или гидробак представляет собой емкость, снабженную специальной резиновой мембраной. По мере заполнения бака эта мембрана растягивается, а при его опустошении – сжимается. Такое устройство считается высокоэффективным для автономного водоснабжения.

Особенности установки оборудования

Монтировать поверхностный насос следует под прочным навесом на твердом неподвижном покрытии. Ножки насоса требуется зафиксировать анкерами, чтобы он не передвигался в процессе работы. Если прибор ставится на бетонную поверхность, то между ней и ножками насоса следует уложить толстый резиновый коврик.
К установленному насосу следует подключить шланг, оборудованный обратным клапаном. Для более надежного крепежа та часть шланга, в которой нет клапана, подключается к насосу при помощи штуцера. Вторая сторона шланга будет погружаться под воду. Для уплотнения соединения следует применять ФУМ ленту.

Прежде, чем подключить насос к системе водоснабжения дома, в области штуцера нужно установить манометр, и проверить давление в трубах. Лучше всего сделать это когда входная магистраль прибора будет заполнена водой. Определить нужное для работы насоса давление поможет его паспорт, в котором указаны все необходимые данные.

В конце устройство подключается к системе водоснабжения дома. Все соединения обрабатываются влагоустойчивым герметиком и ФУМ лентой.

Что же выбрать?

Рынок предоставляет огромный ассортимент продукции для организации автономного водоснабжения из колодца или скважины. Но все оборудование сводится к двум основным системам – с поверхностным или погружным насосом. Обе они оснащаются гидробаками с резиновыми грушами, либо мембранами, и автоматикой с реле давления.

Чтобы окончательно определиться в вопросе выбора, попробуем сравнить преимущества и недостатки того и другого насосного оборудования.

Насосная станция

К плюсам можно отнести:

• компактность;
• быстрый и простой монтаж/демонтаж;
• доступность при техобслуживании;
• сравнительно низкую стоимость.

Характерные минусы:

• возможность работы при динамическом уровне не более 8 метров;
• необходимость заполнения водой шлангов при запуске;
• ограниченный напор и производительность (низкий КПД при определенных условиях);
• мощный насос влечет за собой повышение расхода электроэнергии;
• рабочий шум;
• меньший срок службы, по сравнению с погружным насосом;
• зависимость от чистоты выкачиваемой воды.

Погружной насос

Ожидаемые плюсы:

• больший срок эксплуатации (высокий ресурс);
• бесшумная работа;
• возможность подъема воды с больших глубин;
• капитальность установки оборудования;
• выбор устройства по требуемой производительности и необходимому напору;
• надежность.

Возможные минусы:

• трудности при замене и техническом обслуживании;
• высокая стоимость.

В итоге можно сделать вывод, что для небольших скважин будет предпочтительнее использовать насосные станции, а для обеспечения большей надежности и производительности – погружные насосы. Но следует отдать должное обеим системам. Они вполне жизнеспособны и прошли испытание временем.

По каким критериям выбирается насос для дома

Обычно для участков, где размещаются неглубокие скважины или колодцы используются, чаще всего, поверхностные насосы, их процесс эксплуатации предельно простой, он постоянно контролируется и поддерживается автоматикой, что значительно облегчает уход за оборудованием.

При выборе насоса нужно учитывать, где именно он будет использоваться. Например, для полива сада, огорода или теплицы расход воды будет одним, а чтобы обеспечить водоснабжение дома — абсолютно другим.

Выбирая агрегат необходимо соблюдать такие правила:

• Если в частном доме постоянно живет семья, состав которой не превышает 4-ех человек, лучше использовать насосы, у которых производительность составляет приблизительно свыше трех кубометров воды за час. Такого объема вполне хватает, чтобы обеспечить водой все потребности семьи. Если дополнительно требуется организовать водоснабжение для полива теплицы и огорода, тогда расход воды увеличивается почти в два раза.
• Если дом многоквартирный или это таун-хаус требуются поверхностные насосы, у которых производительность свыше пяти кубов, при расчете на две семьи. Для четырех семей необходимо использовать оборудование с производительностью выше семи кубов.

Обзор качественных моделей поверхностных насосов

На современном рынке можно встретить массу оборудования поверхностного типа. Но не все насосы соответствуют заявленному производителем качеству. Среди наиболее качественных агрегатов следует выделить:

• Модель UPS 25-60 180 от компании Grundfos изготавливается из качественных запчастей и обладает неплохими техническими характеристиками. Производительность модели составляет 4500 л/мин, а глубина всасывания – максимум 6 м. Агрегат может использоваться только для работы с чистой водой с максимальной температурой не более 110 °C. Компания-производитель рекомендует монтировать прибор только в горизонтальном положении;
• Насос Вихрь ПН-850 имеет мощность в 650 Ватт и может применяться для выкачивания воды из неглубоких колодцев. Корпус бытовых насосов этой модификации производится из прочного пластика. Агрегат способен бесперебойно работать только при условии, что в воде не будет содержаться твердых частиц;
• Модель Джамбо 60/35 П от российской компании Джилекс может использоваться для перекачивания воды с незначительным количеством твердых примесей. При этом агрегат не теряет своей рабочей эффективности. Максимальная рабочая глубина насоса составляет 8 м. Температура жидкости не должна превышать 35 °C. Этот садовый насос оснащен встроенным эжектором и прочным пластиковым корпусом.

Перечисленные модели обрели массу поклонников благодаря хорошим рабочим показателям, небольшим габаритам и простоте в обслуживании. При этом они гораздо дешевле своих рыночных аналогов.

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

• удобная транспортировка;
• легкий монтаж, не требующий узко квалификационных знаний;
• прочность, устойчивость к истиранию;
• эластичность и деформация формы без потери функциональных качеств;
• нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

• сорт;
• внешний диаметр;
• толщина стенки;
• номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Пределы глубин размещения электронасоса в скважине

Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.

Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.

Рис. 3  Показатели уровня воды

Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3  м – это является первым неоспоримым условием.

К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.

Поверхностный насос всасывает воду из колодца по трубе

Рабочее давление, которое создает оборудование, также сильно отличается от модели к модели. Простые приборы имеют показатель около 2 Бар, тогда как более мощные могут доходить до 5-ти, что равно 20 и 50 метрам водяного столба, соответственно.

Погружные насосы опускаются прямиком на дно скважины и управляются посредством выносного блока. Они воду не втягивают, а толкают в систему трубопровода, что позволяет использовать такое оборудование даже в очень глубоких скважинах. 200 метров для них не предел, но это относится к промышленному оборудованию. Для бытового использования вы просто подбираете модель нужной мощности, под глубину вашей скважины.
