Монтаж системы пожарной вентиляции дымоудаления

Требования к устройству систем дымоудаления

Проектирование, монтаж и пусконаладочные работы с оборудования дымоудаления в составе комплекса безопасности здания должны проводиться специализированной компанией, имеющей все необходимые лицензии и опыт в решении таких задач. Также должно быть налажено периодическое обслуживание и проверка комплекса с установленной периодичностью. В ходе этих мероприятий контролируется исправность всех элементов системы, и устраняются обнаруженные недостатки.

В заключении необходимо еще раз подчеркнуть, что пренебрежение требованиями пожарной безопасности может не только стать причиной закрытия объекта и причинением гораздо большего материального ущерба в случае возникновения чрезвычайной ситуации, но и привести к человеческим жертвам или нанесению серьезного ущерба здоровью

Поэтому владельцам объектов любого назначения следует уделить особое внимание комплексным системам пожарной безопасности, включающей в своем составе оборудование дымоудаления

Рабочие функции ШДУ

Шкаф управления системой дымоудаления обеспечивает продуктивную работу установленной автоматизации. Среди рабочих функций оборудования стоит выделить следующие: • Управление, как дистанционное, так и местное. При дистанционном режиме работа вентилятора дымоудаления проходит по сигналу, который поступил с ШДУ. В случае с местным режимом управления устройство активируется путем перевода переключателя во включенное положение вручную со шкафа управления.

• Функция световых сигналов. На двери ШДУ отображается информация о получении сигнала о возникновении огня, активизации роботы вентиляторов дымоудаления, обеспечивающх устранение дыма и продуктов горения. Также сигнализируется наличие такого напряжения электропитания, как380 В 50 Гц. • Сигналы информационного характера. Оборудование обеспечивает выдачу различных информационных сигналов, которые передают данные об управлении фазами сети, подаче питания на вентиляторный двигатель, управлении огнезадерживающими клапанами , отвечающими за дымоудаление, и предварительное их открытие и т.д.

Стоит отметить, что управление ШДУ осуществляется строго по тем параметрам, которые были заданы компанией-производителем оборудования. Устройства могут обладать не только стандартным набором функций, но и расширенным. Установив шкаф управления противодымной системой, можно будет с легкостью фиксировать температурные показатели контактов вентиляционных двигателей и при необходимости проводить их регуляцию. ШДУ также обеспечивает подачу сигналов при фильтровом загрязнении, возникновении аварийной ситуации. Оборудование позволяет замедлять время остановки для вентиляционных устройств приточного воздухообмена и выполнять других важные задачи.

Что представляет собой система дымоудаления?

Это – один из элементов общей противопожарной системы, к установке которого необходимо подходить со всей ответственностью. Качественная система дымоудаления обеспечивает безопасность находящихся в здании людей с первых минут возгорания или даже тления.

Система дымоудаления включает в себя вентиляционный комплекс, который в случае пожара вытягивает продукты горения, дымовую завесу, частички пепла и пыли, а также способствует нагнетанию свежего воздуха.

Работает система по закону физики: горячий, загрязненный воздух поднимается наверх, а поступивший прохладный – остается на нижнем уровне. Благодаря этому создаются  благоприятные условия для успешной эвакуации людей, снижается риск работы спасательной команды и пожарников. Своевременное отведение дыма препятствует его распространение в соседние помещения, коридоры, на межэтажные лестницы. Срабатывает такая система вентиляции автоматически, одновременно с противопожарной сигнализацией.

В соответствии с нормами безопасности, все общественные помещения с большим сосредоточием людей (торговые и бизнес центры, медицинские и  детские учреждения, промышленные, спортивные объекты, многоэтажные жилые дома и т.д.) в обязательном порядке должны быть оборудованы качественной системой противопожарной вентиляции.

Основные функциональные задачи систем дымоудаления:

• возможность быстрого оповещения всех находящихся в здании о возникшем очаге возгорания;
• снижение возникающей при пожарах задымленности в эвакуационных проходах, коридорах, лестницах и лифтах;
• сдерживание распространения очага возгорания в соседние помещения;
• снижение концентрации дыма и улучшение видимость во время эвакуации людей, а также при проведении мероприятий по пожаротушению;
• обеспечение возможности открытия окон, дверей и специальных люков для дополнительного проветривания помещений;
• существенное снижение температуры воздуха, которое на первых этапах пожара минимизирует получение людьми ожогов, а при сильных возгораниях — позволяет обеспечить сохранность перекрытий, тем самым предотвращая большие разрушения;
• поддержание в воздухе необходимого уровня кислорода, который позволяет максимально результативно провести эвакуацию, снижая вредное воздействие дыма на организм человека.

Исходя из этих задач, нетрудно понять, насколько важно не только грамотная  проектировка вентиляции, но и профессиональный монтаж системы дымоудаления, и ее регулярное и своевременное обслуживание

Коаксиальная

Дымоудаление по коаксиальной системе — наиболее простой и недорогой вариант, как для частных домов, так и для небольших общественных и торговых площадей. Система состоит из двух труб: одной большего диаметра, другой — меньшего, проложенной одна внутри другой.

Внутренняя труба используется для отвода продуктов горения за пределы внутренних помещений. Дым, углекислый и угарный газ, водяной пар покидают помещение и выходят наружу, используя силу тяги самого котла.

Внешняя труба служит для обеспечения доступа воздуха снаружи помещения для поддержания горения. Собственно, воздух для питания котла поступает по пространству между внутренней и наружной трубой.

Коаксиальная система менее пожароопасна, так как температура наружной трубы низкая, и вероятность контакта с внутренней дымоотводящей трубой горючих предметов и веществ невелика. Но элементы этой системы стоят дорого, и если протяжённость дымохода велика, то есть смысл использовать другую — раздельную систему дымоудаления.

Динамическая система

Отличной альтернативой статической системе является динамическая. Она более затратная, но в свою очередь значительно эффективнее и безопаснее. Принцип ее работы заключается в следующем:

1. При возникновении пожара образуется дым, который активирует датчики.
2. Сигнал поступает в общую систему контроля и включается защита.
3. После включения защиты лопасти решетки для отвода дыма открываются, и параллельно с этим включается отсасывающий вентилятор.
4. Дым под действием принудительной тяги проходит к месту всасывания по системе и выводится в верхней части здания в атмосферу.
5. При срабатывании системы дополнительно запускаются вентиляторы подпора, которые нагнетают свежий воздух в отдельные части здания по пути следования эвакуации людей.

Среди достоинств динамической системы удаления дыма можно выделить высокую эффективность и безопасность. Но в ней есть и минусы, которые заключаются в невозможности ликвидировать очаг возгорания и работу лишь в связанном виде с другими системами безопасности.

Динамическая противопожарная вентиляция в работе

Устройство

Необходимость, состав и устройство такой довольно сложной разновидности приточно-вытяжных вентиляционных систем регламентируют следующие нормы и правила:

• СП 60.13330 «СНиП 41-01-2003*», регламентирующий требования к отоплению, вентиляции воздушной среды зданий (с изменениями от 10.02.2017), в который был внесен блок новых требований к системам противодымной защиты.
• СП 7.13130.2013, устанавливающий требования ПБ к таким системам.
• НПБ 239-97 о проверке огнестойкости воздуховодов.
• НПБ 241-97 о противопожарных клапанах систем вентиляции.
• НПБ 253-98, устанавливающий нормы ПБ к вентиляторам систем дымоудаления.
• НПБ 250-97 о требованиях к пожарным лифтам, устанавливаемых в строениях, сооружениях различного назначения.
• Методические рекомендации МЧС от 2008 года о расчетном определении параметров дымоудаления. Этот документ не является руководящим, но успешно применяется при проектировании.

Согласно этим нормам установка таких систем – приточно-вытяжных вентиляционных комплексов, управление которых осуществляется автоматически или в ручном режиме, требуется из следующих пожарных отсеков / помещений защищаемых объектов:

• Холлов/коридоров строений общественного или жилого назначения выше 28 м.
• Туннелей, коридоров заглубленных и подземных этажей, не имеющих инсоляции, зданий любого назначения, если в них выходят помещения с постоянным нахождением людей.
• Коридоров длиннее 15 м без освещения в промышленных, складских зданиях категории по взрывопожарной опасности А–В2 от двух этажей; цехах категории В3; общественных комплексах от шести этажей и больше.
• Общих коридоров зданий с незадымляемыми лестничными клетками.
• Коридоров многоквартирных домов без естественного освещения, если расстояние от входа дальней квартиры до незадымляемой лестницы Н1 больше 12 м.
• Атриумов комплексов общественного назначения выше 28 м; пассажей/атриумов с дверями/балконами выше 15 м.
• Лестниц Л2 больниц при наличии фонарей, автоматически открывающихся при срабатывании датчиков дыма установок/систем АПС.
• Промышленных помещений, складов с рабочими местами, без естественного освещения или с ним через окна/фонари, не обеспеченные автоматическими приводами для открывания.
• Помещений, не обеспеченных инсоляцией: любых общественных с массовым нахождением людей; площадью свыше 50 кв. м. с рабочими местами при наличии горючих веществ; торговых помещений; гардеробов свыше 200 кв. м.

Допустимо проектирование удаления дымового потока через коридор, обслуживающий помещения до 200 кв. м., если они промышленного назначения и относятся к взрывопожароопасным категориям В1–В3 или предназначены для хранения горючих материалов.

Не требуется проектирование/установка систем дымоудаления из следующих помещений:

• Площадью меньше 200 кв. м., если они защищены стационарными системами пожаротушения, за исключением категорий А, Б.
• С системами порошкового/газового АУПТ.
• Из коридоров, если все помещения, примыкающие к ним, обеспечены дымоудалением.

Устройства, системы дымоудаления и притока воздуха бывают нескольких видов, имеющих следующее устройство:

• Окна, фонари освещения помещений с побудительным приводом, открывающиеся в ручном и автоматическом режимах.
• Вытяжная противодымная вентиляция из помещений, фойе, вестибюлей, коридоров.
• Приточная вентиляция, предназначенная для принудительного притока воздуха во внутренние лестничные клетки, тамбур-шлюзы, лифтовые шахты пассажирских/грузовых лифтов зданий и сооружений, сильным давлением воздуха вытесняющая/исключающая попадания в них продуктов горения.

В состав систем дымоудаления/принудительного притока воздуха при пожаре входят:

• Клапана дымоудаления, называемые также дымоприемными устройствами.
• Вентиляторы для удаления плотного дымового потока.
• Шахты, магистральные каналы, огнестойкие вентиляционные короба дымоудаления.
• Вентиляторы принудительного притока воздуха, чаще всего монтируемые на крыше зданий/сооружений.
• Огнезадерживающие клапаны, монтируемые на вытяжной системе общего обмена воздуха помещений, для ограничения/исключения распространения пожара по вентиляционным коробам.

Эффективность защиты зданий/сооружений при возникновении пожара, возможность проведения быстрой безопасной эвакуации людей из них, ограничение распространения огня, теплового воздействия, продуктов горения прямо зависит от синхронности совместной эксплуатации систем дымоудаления/ принудительного притока чистого воздуха; поэтому устройство, принципы их работы должны проектироваться так, чтобы они максимально дополняли друг друга.

Монтаж СДУ с блоком управления, датчиками сигнализации и автоматическим запуском системы дымоудаления и пожаротушения

Монтаж воздуховода дымоудаления всегда сопровождается установкой панели – блока управления: важной компонентой СДУ любого вида и конструкции. Блок управления подключается к системе пожарного реагирования и сигнализации, в некоторых случаях также – к самим датчикам. Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта

Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении

Принцип работы блока управления заключается в подаче на него сигнала тревоги о возгорании или задымлении, при получении которого панель моментально включает систему дымоудаления объекта. Автоматическая система дымоудаления, обслуживание и особенности монтажа которой не отличаются большой сложностью при профессиональном подходе, при срабатывании сигнализации осуществляет открывание люков и контролирует функционирование вентиляторов. Автоматика системы также может быть укомплектована функциями открытия дверей и окон при возгорании, пожаре и задымлении.

Еще одним элементом аварийной системы дымоудаления и пожарной безопасности может выступать специальная автоматика, которая при срабатывании сигнализации сама откроет все двери и окна здания. Такая комплектующая наиболее часто используется в зданиях, имеющих высокий уровень остекления, из-за которых проведение дымовых и вентиляционных шахт затруднено, либо вовсе невозможно.

Нормативная документация

Эксперты в области проектирования и строительства противодымной защиты руководствуются современными нормами и стандартами, изложенными в следующих правовых актах:

1. Федеральный закон № 123-ФЗ

2. СП 60.13330. 2020, СП 60.13330. 2013

3. НПБ 239-97

4. НПБ 253-98

5. НПБ 250-97

6. НПБ 241-97

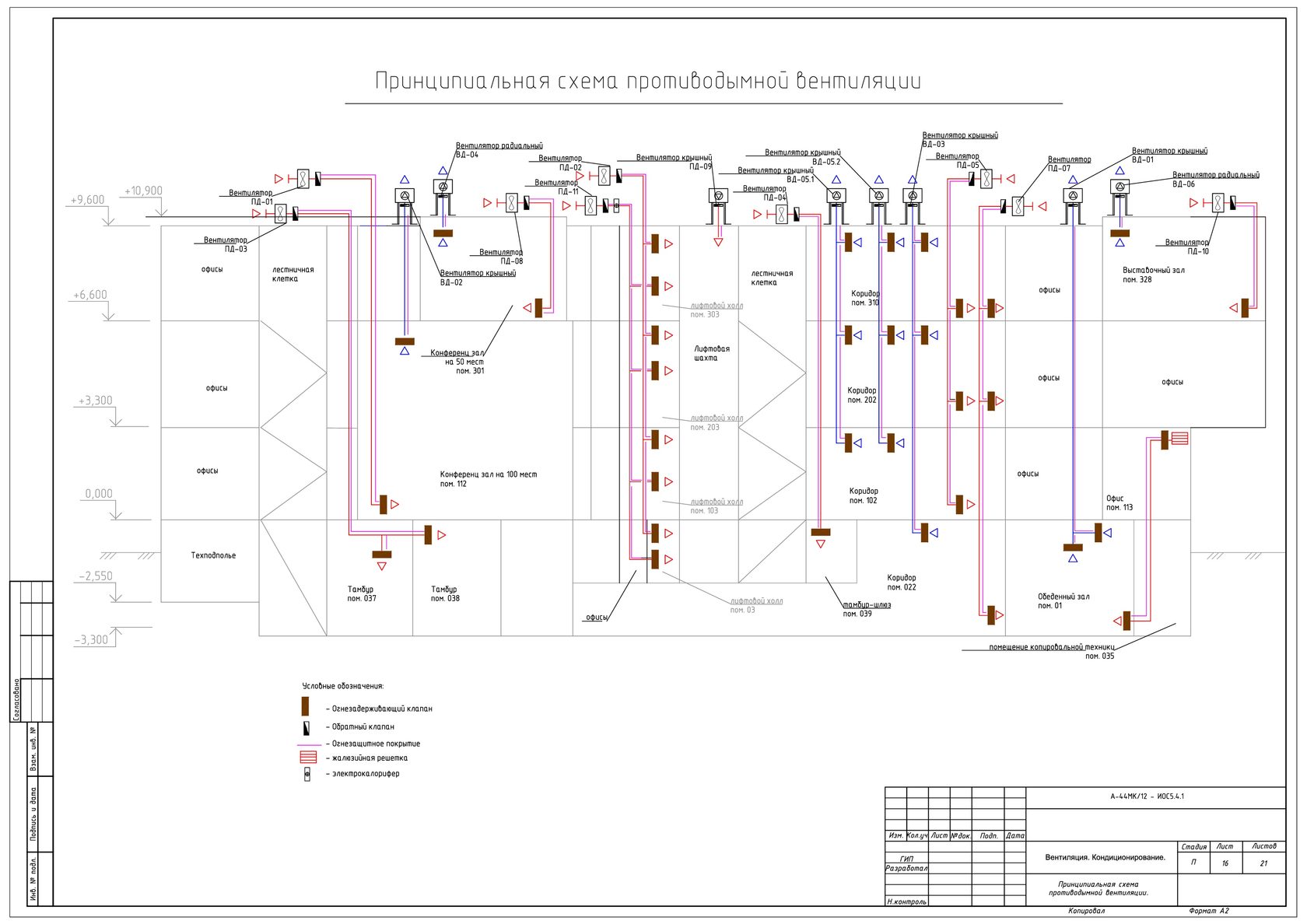

Проект системы дымоудаления

Здесь отражены необходимость, состав и принципы устройства системы пожарного дымоудаления. Кроме этого, в арсенале проектировщиков есть методические рекомендации, составленные специалистами МЧС РФ и используемые при расчетах дымоудаления. И хотя такие пособия не являются основными руководящими документами, они активно используются при разработке СДУ и существенно облегчают данный процесс.

Доверяя проектирование СДУ, ее монтаж и обслуживание сотрудникам компании “Авитек Инжиниринг”, вы получаете гарантию безупречного качества, строгого соблюдения сроков и иных договоренностей. В штате работают только опытные эксперты, прошедшие строгий квалификационный отбор. В их распоряжении есть лучшее материально-техническое оснащение и полный комплекс специализированного программного обеспечения, что исключает риск возникновения ошибок или недочетов. Обращаясь в “Авитек Инжиниринг”, вы защищаете себя от необоснованных переплат и дополнительных расходов на сложное техническое обслуживание и частый внеплановый ремонт СДУ.

Виды систем дымоудаления

Вентиляция дымоудаления бывает приточной и вытяжной.

Особенности работы:

1. Приточная сеть работает так: в область образования дыма поступает большое количество свежего воздуха. За счет создания избыточного давления продукты горения устраняются через естественные отверстия и сеть вентиляции.
2. Вытяжная может быть естественной, но чаще всего оборудуется принудительная. Принцип работы – вытягивание продуктов сгорания за пределы помещения. За эффективность работы вытяжной СДУ отвечают клапаны дымовыведения, дымососные устройства, вентиляторы. Оборудование монтируется внутри дымовых шахт или снаружи сооружений в зонах выхода шахт. Вентиляторы интегрируются на входе или выходе воздуховода.

Естественное дымоудаление

В естественной системе дымоудаления, как в любой естественной инженерной системе есть один большой минус и один большой плюс. Плюс в том, что система пассивная, т.е. не требует больших капитальных затрат, не потребляет электроэнергию и имеет минимум рабочих механизмов, которые следует проверять и обслуживать. А минус – в обеспечении стабильной работы такой системы.

Нормы обязывают нас обеспечить защиту от ветра для таких кровельных клапанов и фрамуг, чего мы совершенно не можем гарантировать.

Естественное дымоудаление не требует системы компенсации. Расчет системы естественного дымоудаления выполняется в зависимости от формы помещения, вида пожарной нагрузки (что именно горит), площади и возможного расположения очага пожара.

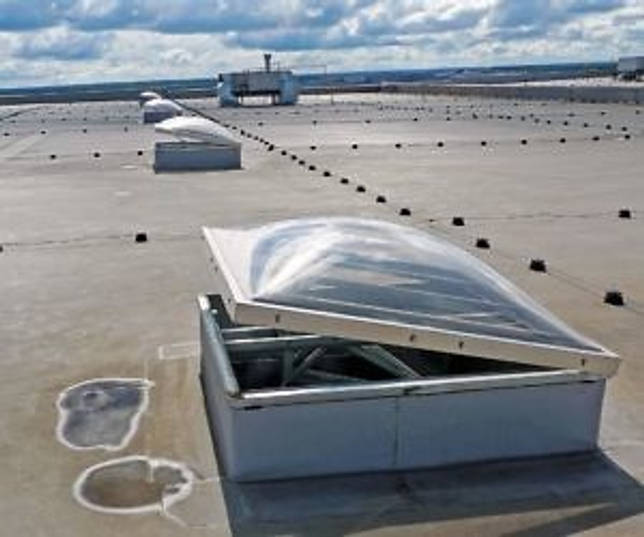

Люк естественного дымоудаления на крыше складского комплексаЛюк естественного дымоудаления в рабочем режиме с зубчато — реечным приводом

Система естественного дымоудаления используется только в одноэтажных зданиях: складах, торговых центрах складского типа, производственных цехах. Оборудование такой системы в зданиях этажностью более одного – запрещено.

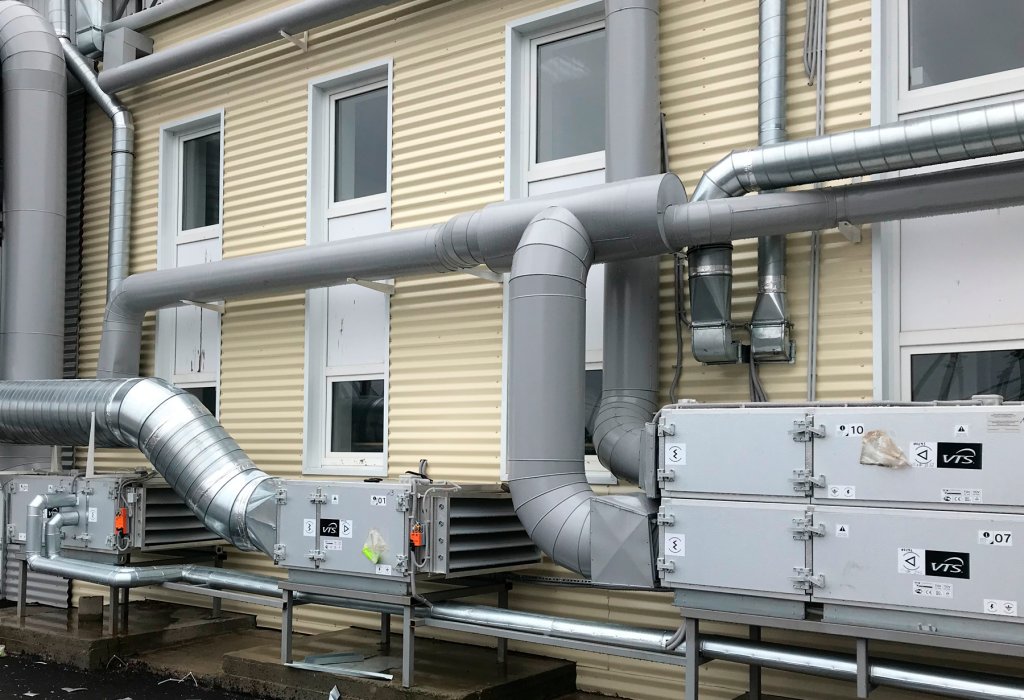

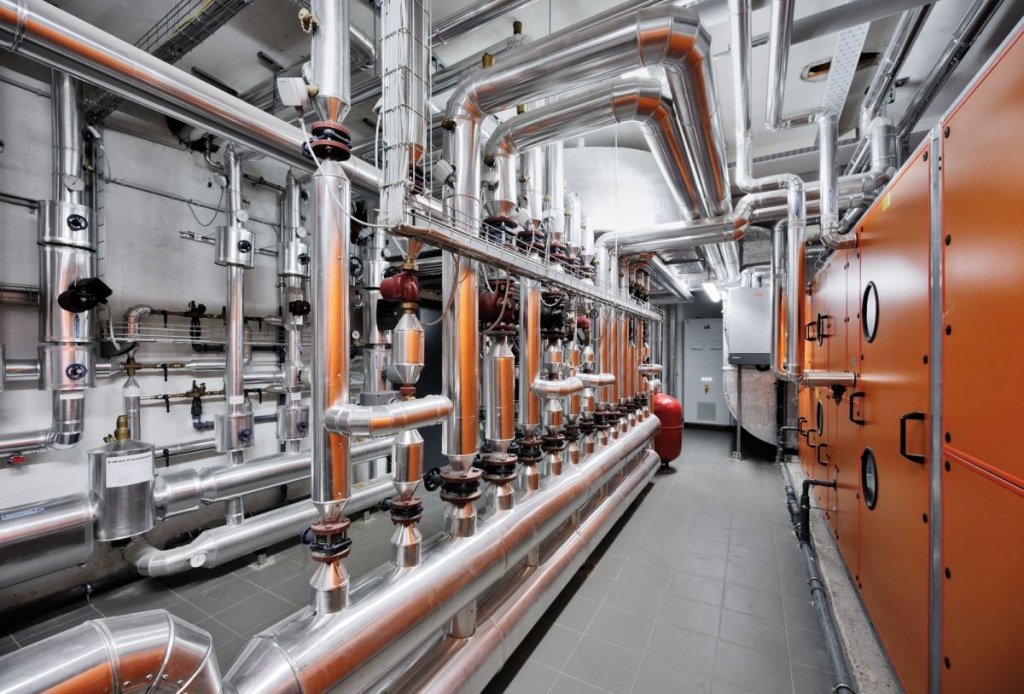

Прокладка воздуховодов

Горизонтальные отводы размещают на расстоянии до 6, а вертикальные — до 4 метров друг от друга. Гайки болтов группируют по одну сторону фланца. Фланцевые соединения уплотняют асбестовым шнуром.

Основные этапы работы:

• предварительно следует определиться с высотой. При установке воздуховодов используются специальные хомуты;
• в стене под потолком готовят отверстие, в которое и вставляют короб;
• после этого на него наматывают хомут и проверяют соответствие горизонтальному положению;
• край хомута закрепляют в отверстиях на потолке;
• каждый крепеж должен быть на расстоянии 1,5 – 2 м;
• обмотка перед окончательной фиксацией хомутов обязательна;
• у изделий с готовыми секциями крепеж располагают в начале и конце отрезков. Части соединяются винтами.

Автоматическая

Эта система использует уже вытяжной механизм, работающий от электропривода.

Вентиляторы осуществляют забор дыма из помещения, одновременно доставляют свежий воздух внутрь здания с улицы.

Такой комплекс включает в себя следующие элементы.

• дымоприемники (клапаны) – принимают дым и доставляют его в вентиляционные шахты;
• огнесдерживающие элементы – при возгорании эти клапаны закрываются, предотвращая дальнейшее распространение дыма;
• вентиляторы для удаления дыма – откачивают дым, другие продукты горения из очага огня;
• вентиляционные шахты – воздуховоды большого диаметра, покрытые огнезащитным слоем; толщина металла – не менее 1,2 мм;
• элементы для подпора воздуха (вентиляторы) – нагнетают давление в коридорах, узких проходах, тамбурах, лестничных клетках, препятствуя задымление этих зон.

Сердце автоматической дымоудаляющей системы – электронный блок управления вкупе с пультом.Так называемый щит дымоудаления, откуда подается напряжение на вентиляторы.

Здесь происходит включение/ выключение вентиляторов, воздухоподпорных механизмов, противопожарных клапанов и прочих компонентов.

Индикация щита отображает состояние рабочих элементов.

3 Куда устанавливается?

Наиболее целесообразно и эффективно устанавливать системы подпора воздуха в зданиях социального, административного и образовательного назначения. Зачастую системы подпора воздуха устанавливаются в следующие места:

• Шахты лифта. Предусматривается для эвакуации людей при нетронутой электропроводке и работы пожарной бригады.
• Тамбур шлюзы. Это специальные помещения, в которых перекрываются потоки воздуха с продуктами горения.
• Коридоры. Чаще всего система подпора воздуха требуется именно в коридоре, так как это самый распространенный и безопасный маршрут для эвакуации при чрезвычайной ситуации в здании.
• Лестничные клетки. Эти зоны также необходимо снабдить противопожарной системой для эвакуации рабочего персонала.

Важно! Также системы подпора воздуха и дымоудаления устанавливаются в так называемых безопасных зонах, куда можно эвакуировать инвалидов и других людей для сохранения жизни. Как подключить вентиляционную систему дымоудаления? Все нюансы проектирования и установки

Как подключить вентиляционную систему дымоудаления? Все нюансы проектирования и установки

6 Как монтировать и подключить?

Существуют места, в которых наличие СДУ является обязательным. К основным относятся:

• лестничные клетки и пролеты;
• фойе;
• коридоры, проходы;
• подъезды.

Монтажные работы:

1. 1. Прокладывание труб дымоотвода и вентиляции. Установка в потолке фиксаторов, к которым крепятся модули.
2. 2. Последовательное соединение частей системы и их герметизация.
3. 3. Установка разветвления (обязательна в зонах прохождения воздуха).
4. 4. Клапаны закрываются решеткой.
5. 5. Вытяжной вентилятор устанавливается на крыше возле появления шахт. Монтирование происходит согласно инструкциям производителя.
6. 6. Люк, который выводит участок шахты, устанавливается по рекомендациям изготовителей.
7. 7. Монтаж дымоходов и подпорных труб. Они могут быть расположены рядом, но клапаны, удаляющие воздух, не должны устанавливаться близко к ним.
8. 8. Протягивание проводки осуществляется над дымоходом, но необходимо предотвратить касание с нагревающимися элементами.
9. 9. Подключение датчиков или системы сигнализации.

Большие помещения разделяют на зоны, за каждую из которых отвечает отдельная система управления. Учитываются объекты, где процессы вентилирования и дымоудаления необходимо производить вручную.

Естественный воздухообмен

Необходимым условием для естественного обмена воздухом является приточно-вытяжные шахты и воздуховоды, выполняющие функцию баланса притока и оттока вытяжек. Создание тяги по перепаду жара в помещении и вне производится при общих требованиях к герметичности и адекватности пропускных способностей. При этом учитываются требования санитарно–технических норм безопасности.

Необходимо уделить внимание таким вещам как:

• учёт этажности,
• относительность положения окружающих сооружений,
• шумовые эффекты,
• чистота окружающей среды.

Летом бывает так, что природный порядок вентилирования перестает работать из-за отсутствия перепадов и давления. Соответственно возникает необходимость в принудительной вентиляции. Классический вариант состоит из трех выходов:

• Приток;
• Вытяжка;
• Приточно-вытяжной комплекс экстракции взвесей.

В зависимости от характера воздухообмена существует:

• местная вентиляция;
• общего назначения.

К первому классу можно отнести настольные и форточные приборы. Ко второй категории – системы, создающие перемещение газов по всей площади объекта. Настольные и форточные – бесканальные. Во втором случае имеются ввиду канальные устройства с циркуляцией по специальным каналам. Канальный тип бывает как отдельный, так и моноблочный в одном корпусе. Функционально, данные виды делятся на рекуперативные и рециркуляционные (обладают рециркуляцией).

Другие разновидности:

• с подогревом;
• со смешанным охлаждением летом;
• с кондиционером.

Составление технического задания

Перед началом работы составляется техническое задание, по которому осуществляется проектирование системы вентиляции. Конструкция шахты должна в точности соответствовать составленной схеме.

Благодаря этому спасатели и потерпевшие получают дополнительное время. Планировка и установка надежной противопожарной вентиляции в дальнейшем может уберечь имущество владельца от полного истребления пожаром.

При прокладке учитывается площадь здания, высота потолков над поверхностью пола. Это необходимо для того, чтобы определится с мощностью устанавливаемого оборудования, обеспечивающего интенсивность воздушного потока в рабочей зоне. Проектирование и расчеты позволяют предположить ориентировочную стоимость проекта.

Самостоятельное проектирование СДУ. Пошаговая инструкция.

Учитывая, что стоимость проекта требует достаточно серьезных материальных вложений, сумма которых колеблется от 30000 до 80000 руб, некоторые предприятия и собственники жилья предпочитают самостоятельную разработку проекта СДУ. В таком случае создание проекта включает последовательное выполнение таких операций, как:

• Оценка параметров здания, среди которых изучение дымопроницаемости материалов, оценка состояния изоляции, наличия и количества окон, материала, из которого изготовлено сооружение, плана эвакуации, этажности постройки, состояния систем вентиляции.
• Определение и оценка основных критериев в соответствии с методикой, разработанной в 2008 г под названием «Расчетное определение основных параметров противодымной вентиляции зданий». Исходными данными для проведения расчетов помимо параметров материалов будет площадь сооружения и максимальное количество людей в нем находящихся.
• Выбор типа СДУ и планирование размещения конструктивных элементов схемы, проводимый с учетом реальных особенностей постройки. Проектирование размещения разводки и оптимального расположения датчиков, контролирующих уровень дыма, проводимый с учетом локализации огнестойких препятствий.
• Разработка и выпуск рабочей версии проекта СДУ с чертежами систем и планами разводок для каждого этажа.
• Внесение изменений и проведение оптимизации принятых решений как с точки зрения материальных затрат, так и с позиций удобства реализации проекта и обеспечения безопасности.

Некоторые собственники, не готовые брать на себя ответственность за жизнь и здоровье нанятых рабочих или близких людей обращаются за разработкой проекта в специальные инжиниринговые компании, специализирующиеся и на реализации и проверке работоспособности предложенного проекта.

Система дымоудаления в действии:

Оборудование для системы дымоудаления в общественных зданиях, включает в себя вентиляторы, обеспечивающие подпор воздуха, клапана, обеспечивающие работу приточной и вытяжной вентиляции, люки, окна, двери и шахты для вывода гари, датчики концентрации дыма и температуры внутри комнаты.

Схема, обеспечивающая устранение продуктов сгорания проектируется совместно с планированием систем, обеспечивающих регуляцию воздухообмена в здании. Однако при появлении возгорания, приоритет отдается работе приспособлений, обеспечивающих устранение веществ и газов, образующихся при горении.

При обнаружении возгорания, автоматика обеспечивает отключение вентиляции, обеспечивающей воздухообмен с одновременным закрытием огнезадерживающих и открытием клапанов, обеспечивающих устранения дыма, после чего вентилятор обеспечивает подпор воздуха в коридорах и на лестничных маршах.

Обслуживание

После приемки здания/сооружения в эксплуатацию государственной комиссией, проверки работоспособности таких систем будут проводиться надзорными органами периодически в плановом порядке. Если они в этот момент вышли из строя, то собственник получит предписание на устранение выявленных недочетов.

Системы дымоудаления помещений устанавливаются в зданиях, сооружениях самого различного назначения – там, где по воле заказчиков/собственников, архитекторов/проектировщиков имеется много пожарных отсеков/помещений, не имеющих освещения; а также постоянно или периодически находится большое количество посетителей, покупателей, зрителей.

Чтобы содержать в технически исправном состоянии системы, на монтаж которых затрачены значительные суммы, иметь в наличии правильно заполненную эксплуатационную документацию, немаловажную в период проведения проверок; стоит заключить договор со специализированным предприятием, имеющим соответствующую лицензию МЧС России. Часто, на практике, это организация, выполнявшая поставку оборудования и монтаж систем, что вполне обоснованно во многих отношениях.

Сервис противодымной вентиляции согласно договорных условий, а также РД 25.964-90, регламентирующего организацию/порядок выполнения работ по обслуживанию, ремонту АУПТ, дымоудаления, АПС, ОПС, проводится по графику – ежемесячно и ежеквартально, а результаты проверки с указанием выполненных работ по устранению выявленных недочетов регистрируются в журнале установленного образца.

Испытание дымоудаления и подпора воздуха

Для выполнения работ требуются анемометры с классом по точности не ниже 1,0 (для замера скорости движения воздуха), манометры с классом по точности не ниже 1,0 (для замера показателей давления) и толщиннометр для замера параметров огнезащитных покрытий. Аэродинамические испытания дымоудаления допускается производить при автоматическом инициировании работы системы после предварительного отключения питания.

Приборы для замера показаний испытаний дымоудаления

Проверка значения выполняется в нескольких точках, количество и размещение которых учитывает размеры и использование помещений. На основании полученных данных вычисляется среднее значение и проверяется на соответствие расчетным параметрам. Проверка показателей дополнительно проводится на наиболее далеко расположенных от вентилятора дымоприемных устройствах по формуле L_выт = F_выт * V_выт * 3600, м3/ч, где:

L_выт – количество вытягиваемого сквозь приемник воздуха, м3/ч;

F_выт – площадь отверстия для приема дыма, м2;

V_выт – скорость удаляемого воздушного потока, м/с.

В лестничных клетках без дыма надземного расположения повышенное давление замеряется в двух вариантах:

• двери закрываются, замеры выполняются на последнем и нижнем этажах;
• открывается дверь, выводящая людей из здания.

Количество повторных замеров скорости воздушного воздуха должно быть не менее шести при использовании анемометров крыльчатого типа и не менее десяти при использовании термоанемометров. Места замеров должны располагаться на одинаковом расстоянии друг от друга. Допустимые отклонения от расчетных параметров не могут превышать 15%.

Параметры повышенного давления воздуха для производственных и промышленных зданий устанавливается в пределах:

• в лестничных проходах 20–150 Па;
• в лифтах 20–150 Па;
• в шлюзах 20–150 Па.

Показатели подпора воздуха в лифтах и шлюзах замеряются при открытых дверях лифтовых холлов.

Смотрите видео по теме:

Ручное управление в местах установки клапанов.

Это очень неприятное требование.

При использовании адресных датчиков и адресных модулей управления клапанами (то-есть при наличии адресных линий) часто эту задачу решают применением желтых адресных устройств дистанционного пуска (УДП).

Считаю это неправильно, поскольку пуск не ручной, а посредством АПС.

И думаю что лучше использовать кнопочные посты “ПКЕ 212-1”, которые стоят 70р.

Бывают ПКЕ с одной и двумя группами контактов.

Если применяется модуль управления клапаном, то ПКЕ подключается на соответствующий вход, который есть у каждого такого модуля.

На некоторых объектах можно видеть даже такое:

Если клапан управляется релейной логикой, то для ОЗК ПКЕ разрывает фазу при нажатии, а для КДУ и КПВ – ПКЕ обрывает фазу на закрытие и замыкает фазу на открытие. В этом случае фаза должна всегда присутствовать в месте подключения клапана. Если шкаф контролирует целостность цепи клапана, то будет сформирован сигнал “Авария”.

Считаю что кнопки местного опробования клапанов не должны быть сертифицированы, поскольку они не участвуют в системе противопожарной безопасности здания – только служат для техобслуживания и пусконаладки.

Если клапана управляются при помощи шкафов управления, то на панели шкафа управления может быть кнопка опробования каждого клапана – вероятно эти кнопки прокатят в качестве местного ручного управления.

Обслуживание систем дымоудаления

СДУ должна быть готовой принять на себя задачу по удалению дыма из помещения. В этой связи ее необходимо регулярно обслуживать и периодически осуществлять ремонт установленных систем дымоудаления. Подобные операции проводит та фирма, которая монтировала оборудование.

Проверка систем

Проверяются СДУ каждый месяц и ежеквартально. Такая частота обусловлена тем, что система вступает в работу только в критических ситуациях, и за время простоя может прийти в негодность.

Специалисты, которые проводят проверку раз в месяц, смотрят на:

• работоспособность приборов;
• элементы системы.

По ее ходу мастера устраняют поломки и проводят полную диагностику приборов на предмет неисправности.

Каждые 3 месяца осуществляются:

• наладка оборудования и охранного модуля;
• прочистка шахт в соответствии с составленной программой;
• глубокая диагностика;
• проверка резервных источников питания;
• осмотр скрытых электрических кабелей.

Работы, связанные с проверкой функционирования элементов СДУ и АПЗ (автоматических систем пожаротушения), фиксируются в протоколе. Пожарная инспекция из ВНИИПО в любой момент вправе потребовать эти бумаги и паспорт объекта, чтобы убедиться в безопасности помещения. В ином случае собственнику могут ограничить эксплуатацию площади до следующей приемки.
