Нормы и требования к прокладке электропроводки в жилых помещениях

Виды электропроводок

Любая электропроводка в зависимости от условий, в которых осуществляется её прокладка, делится на внутреннюю разводку, располагающуюся в пределах обитаемых и подсобных помещений и на наружную, монтируемую вне этих границ.

По способу монтажа все известные виды электропроводок подразделяются на открытые, размещаемые по поверхностям стен и потолков, и закрытые, прокладываемые в конструктивных элементах интерьера либо под внутренней отделкой стен.

Открытая проводка может выполняться в виде свободно навешиваемых проводов (кабельных линий), закрепляемых на тросах и стальных струнах или на специальных изоляторных роликах. К этому же виду следует отнести проводку, монтируемую в коробах, трубах и гибких рукавах, а также в наличниках и плинтусах, оборудованных специальным каналом для её размещения. Отметим, что подобным же образом прокладываются и некоторые коммуникационные линии (кабели связи, в частности).

Закрытая проводка монтируется внутри конструктивных элементов (в стенах, перекрытиях, полах и в фундаментных стяжках). При этом она обязательно размещается в гибких металлических рукавах, прокладываемых в пустотах бетонных конструкций, а также в штробах, закрываемых впоследствии слоем штукатурки. Кроме того, проводка в закрытом исполнении может прокладываться под элементами декоративной отделки.

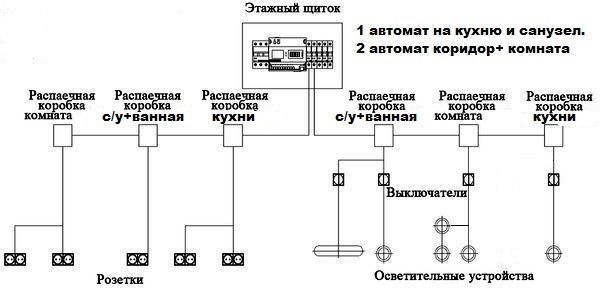

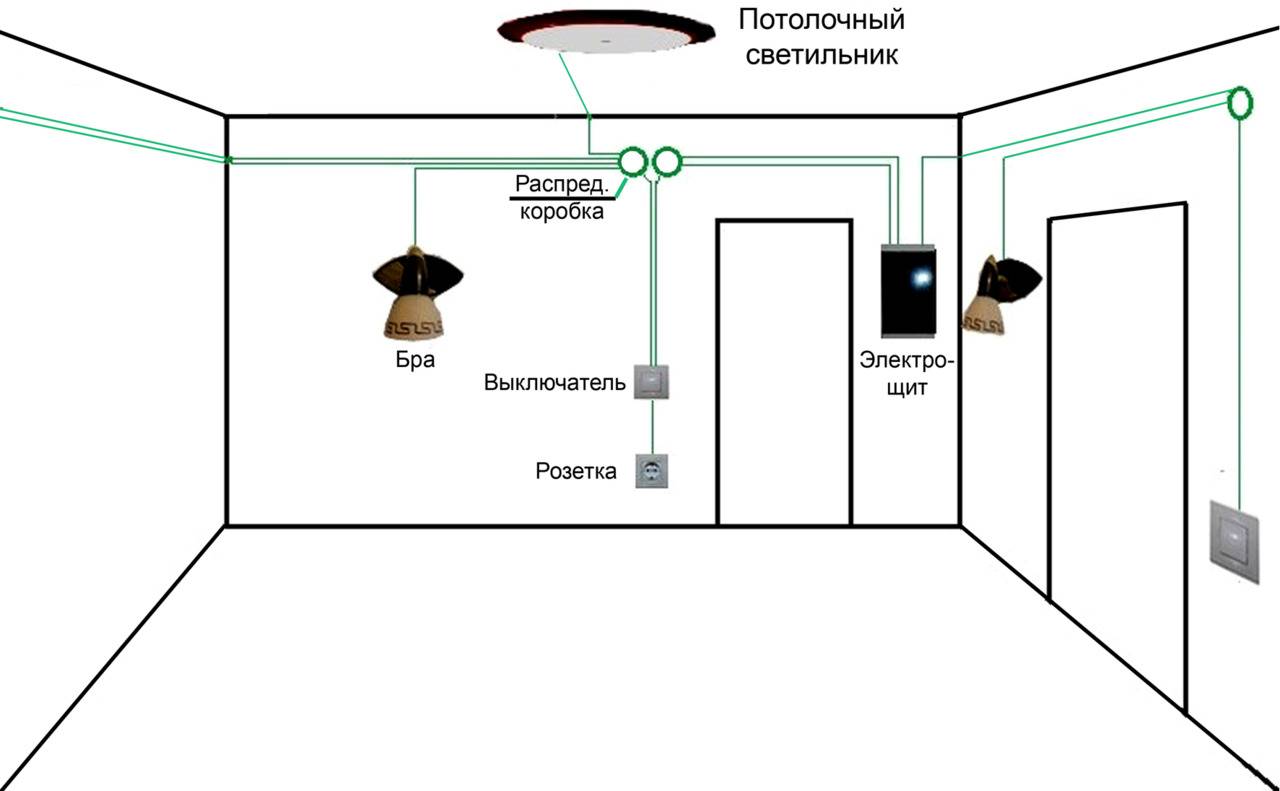

Электропроводка по группам: как лучше сделать?

При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

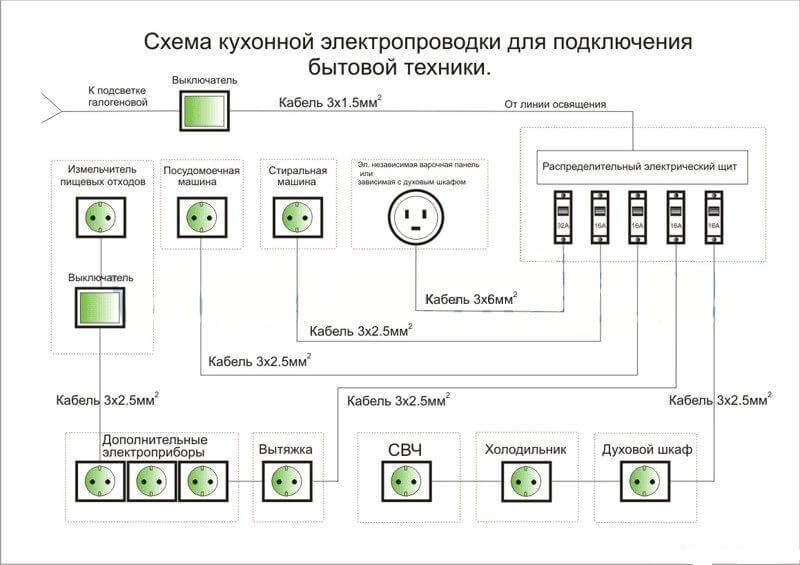

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

1. Тостеры.
2. Микроволновки.
3. Вытяжки.
4. Посудомоечные машинки.
5. Варочные плиты.
6. Духовые шкафы.
7. Холодильники.

Многие приобретают мультиварки и электропечки, другие подобные приспособления. Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

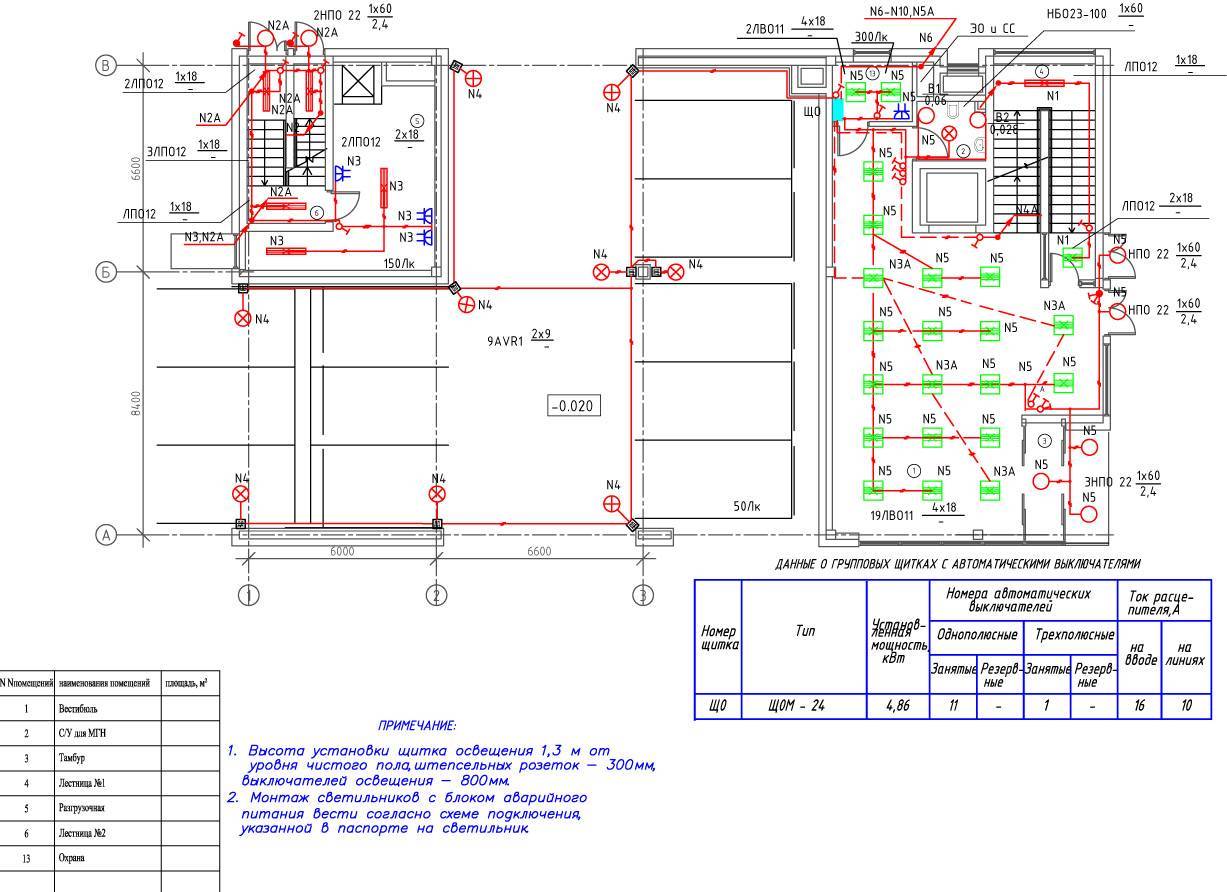

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

1. Использование шестирожковой люстры для зала.
2. Верхнее освещение малой мощности для спальни.
3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

1. Коробки распределения обязательны.
2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
3. Место установки выключателя подбирается с учётом требований, условий.
4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

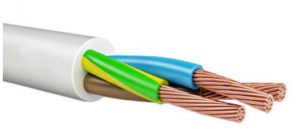

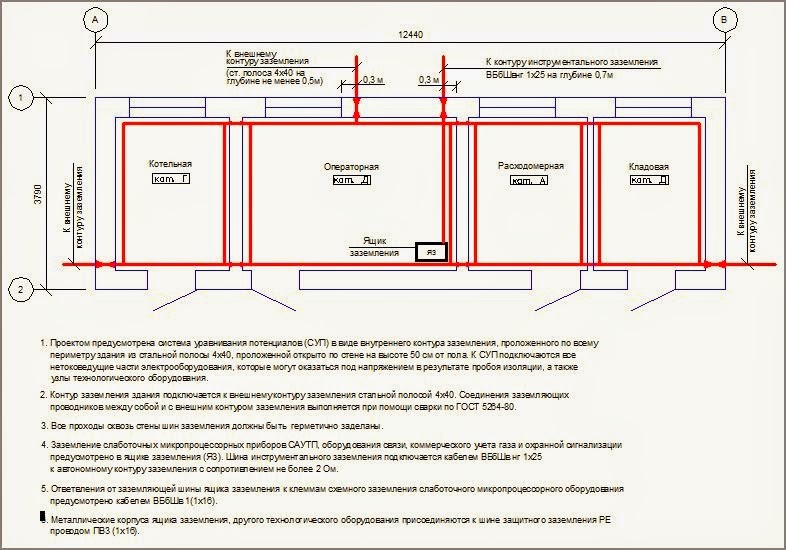

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

Варианты:

1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
2. Создание штроб в стене, чтобы потом укладывать провода.
3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Правила для разных типов проводки

При выборе проводки для оборудования помещений различного типа следует соблюдать правила, изложенные в ГОСТ 12.1.044. Для жилых строений нужно использовать трехжильные кабели с медными жилами 1-2,5 мм. Изоляция должна быть негорючей и не выделяющей дыма при нагревании. Таким параметрам соответствуют марки ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY.

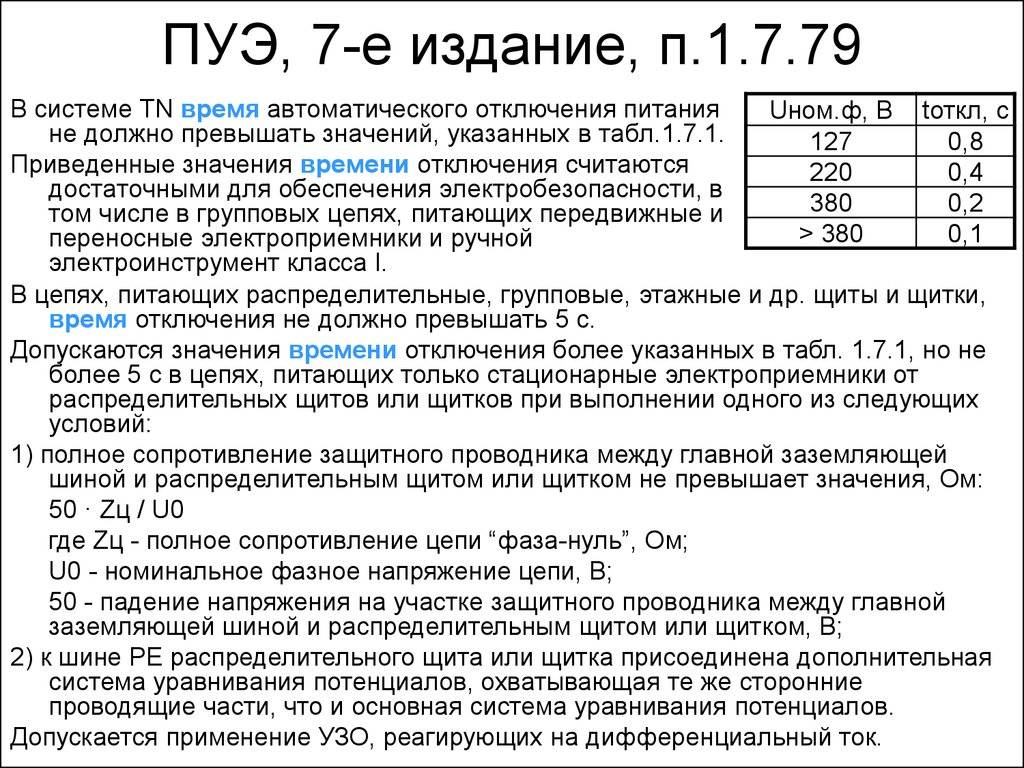

Для обустройства помещений из негорючих материалов допускается применение простых проводников без каких-либо ограничений. К мощным потребителям, работающим в продолжительном режиме, должна быть протянута отдельная линия, оснащенная УЗО.

Специфика монтажа внутренних кабельных сетей по СП 31-110-2003

В том же году, что и действующая редакция ПУЭ, был введен и еще один документ, регламентирующий монтаж внутренней электропроводки.

Все описано в «СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных зданий». Этот «Свод правил конкретизирует и развивает требования нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 — ГОСТ Р 50571.18 и новых Правил устройства электроустановок (ПУЭ седьмого издания)».

Так, общие положения о правилах прокладки внутренних кабельных сетей в зданиях из негорючих и горючих материалов даны в пункте 14.5. Для стен из горючих материалов:

«В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается: открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм в ПВХ изоляции в исполнении НГ или LS без подкладки; скрытая прокладка под штукатуркой кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм в исполнении НГ или LS по намету штукатурки».

Способы прокладки электропроводки в каркасных конструкциях также расписаны максимально подробно.

«14.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

Если подводить итог на тему монтажа скрытой электропроводки в деревянном каркасе в России, получается следующее:

Как отмечает kungurov, даже без привязки к нормативам, прокладка кабелей в штукатурке либо металлической трубе гораздо безопаснее, чем в горючих материалах. Отсутствует риск повреждения кабеля, минимальна опасность воспламенения окружающих конструкций. Но при любом способе залогом безопасности является правильный расчет нагрузок, наличие устройств защиты и соблюдение технологии монтажа.

Еще один момент, на который он советует обратить внимание – при желании застраховать дом можно как с проводкой строго по ПУЭ, так и с нарушениями. Но, чтобы при наступлении страхового случая получить компенсацию, в договоре страхования не должно быть отдельного пункта, о том, что действующие нормативы, в том числе и ПУЭ, при строительстве были соблюдены

Требования к монтажу электропроводки в деревянном доме

В домах из сруба правильная проводка электротрасс имеет огромное значение, ведь дерево – это легковоспламеняемый материал. Поэтому, все требования по монтажу электропроводки в деревянном доме связаны, в первую очередь, с обеспечением надлежащей пожаробезопасности.

При обустройстве электропроводки в деревянном доме специалисты рекомендуют выбирать провода и кабеля, которые не поддерживают горение

Исходя из этого, при монтаже электропроводки в доме из дерева необходимо:

• Выбирать для проводки токопроводящие провода и кабеля не поддерживающие горение (с индексом «НГ») и обладающие пониженным дымовыделением (индекс «LS»). При этом, вести провода через деревянные перегородки следует при помощи металлических проходных гильз.
• Прокладывать провода в металлических каналах, соединенных методом сварки или с помощью болтовых креплений с электропроводностью. При этом, всегда необходимо заземлять металлический контур.
• Для защиты открытой электропроводки следует использовать гидроизоляцию, теплоизоляционные материалы. При этом, монтировать трассы советуют под углом, чтобы избежать обильного скопления конденсата на коробах.

Кроме того, скрытые токопроводящие провода и электрооборудование необходимо располагать в защитных коробах из несгораемых материалов.

Правила для разных типов проводки

Для каждого типа монтажей электросети нужно придерживаться некоторых правил.

Закрытый тип – самый безопасный, так как при его использовании все провода спрятаны и защищены от механического воздействия. Но он являет собой довольно длинною и трудоемкую процедуру подготовки, а именно нужно как минимум подготовить «туннели» в стене. Этот способ хорошо использовать, если у вас стены прошиты гипсокартоном, тогда для крепления проводов достаточно поместить проводку за листом.

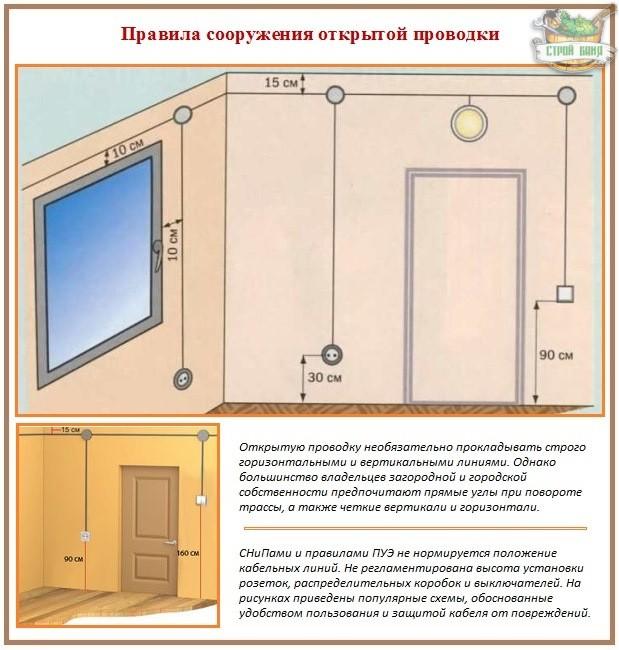

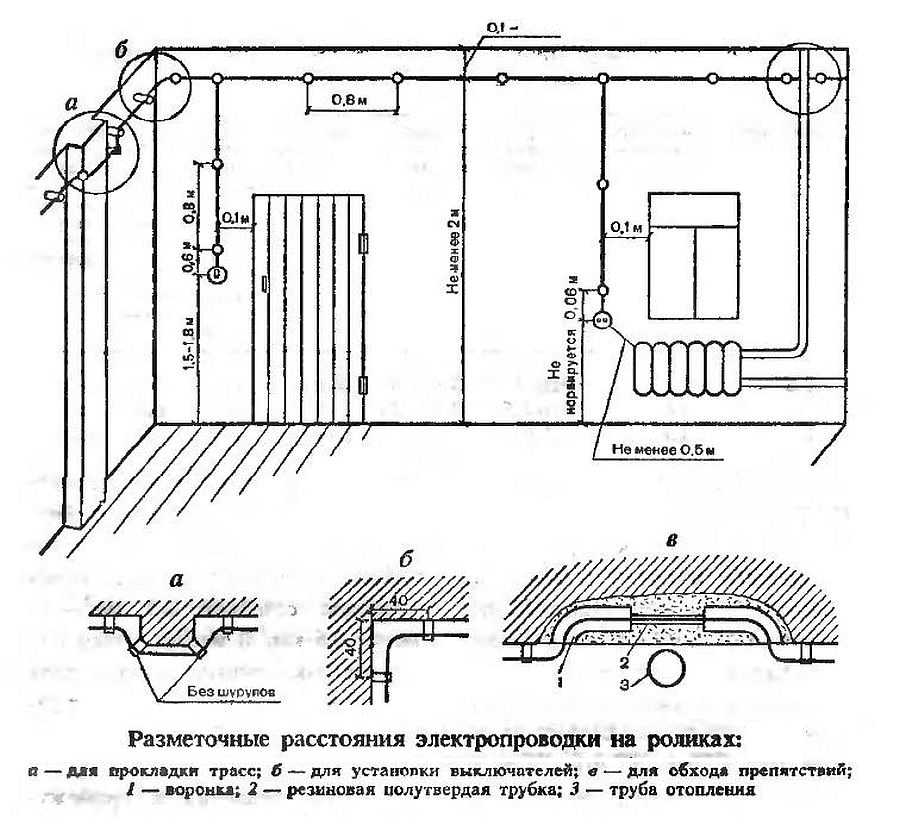

Открытая электропроводка – самый простой способ прокладки проводов. Преимуществом данного способа является легкость замены или ремонта кабеля при повреждениях. В большинстве случаев его используют в подсобных помещениях.

Комбинированный способ прокладки электропроводки соединяет в себе закрытую и открытую прокладку, что упрощает задачу, но тем ни менее он имеет свои стандарты. Коробы для прокладки линии выбирают преимущественно пластиковыми, они более практичные и достаточно надежные. В коробе должно находиться свободное пространство для размещения всех проводов.

Нужно использовать специальные плоские провода АПРВ, АПР. При наличии легкогорючих стен раньше использовали изоляцию из асбеста (толщина по стандартам не должна быть меньше 0,5 см). Однако на сегодняшний день существуют другие безопасные материалы с отличными изоляционными характеристиками. Изоляционный слой располагается между стеной и проводами, и в случае замыкания не дает воспламениться стене.

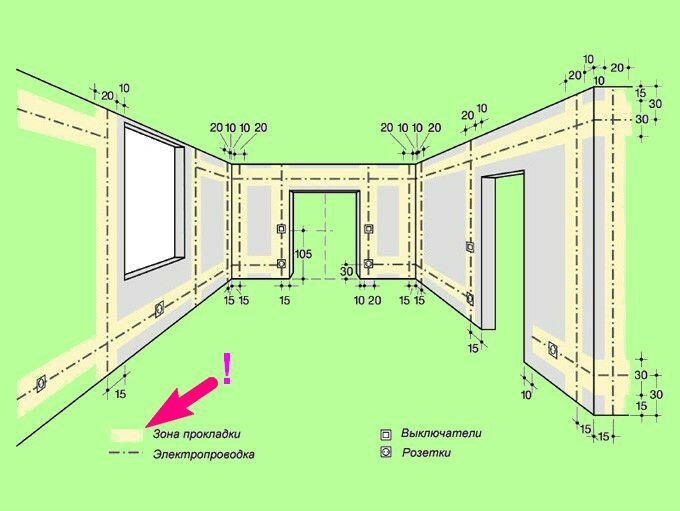

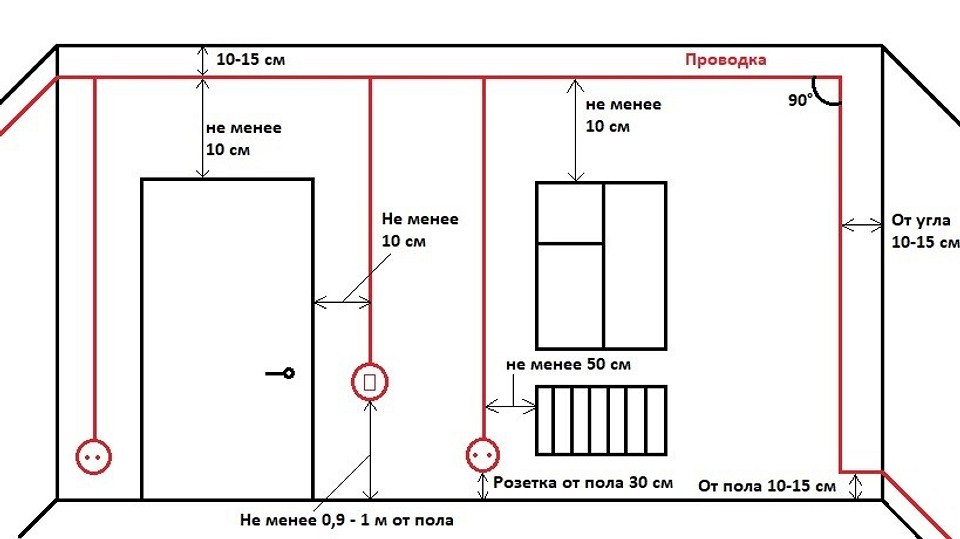

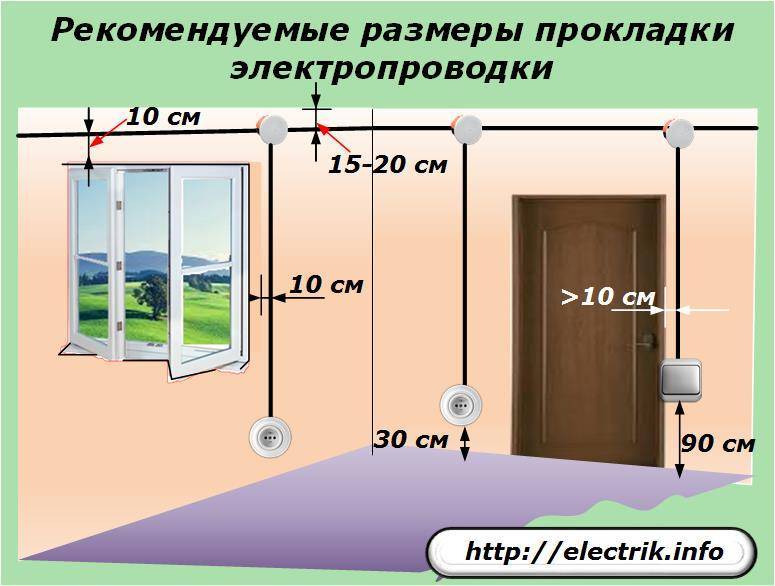

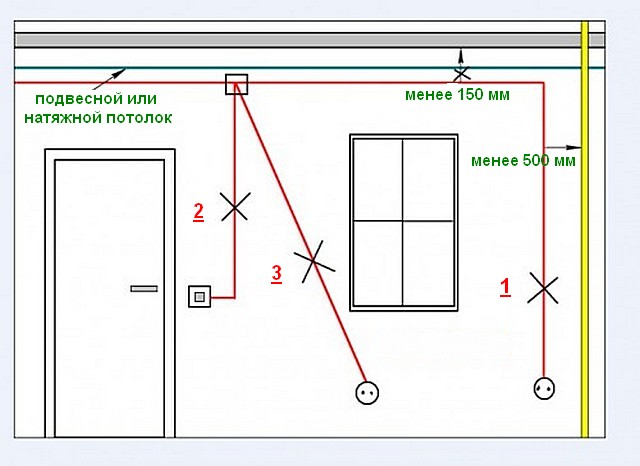

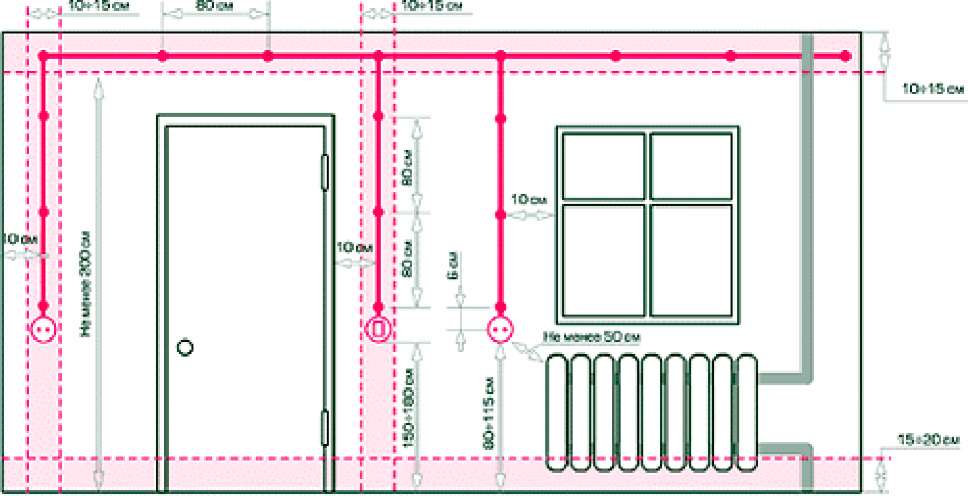

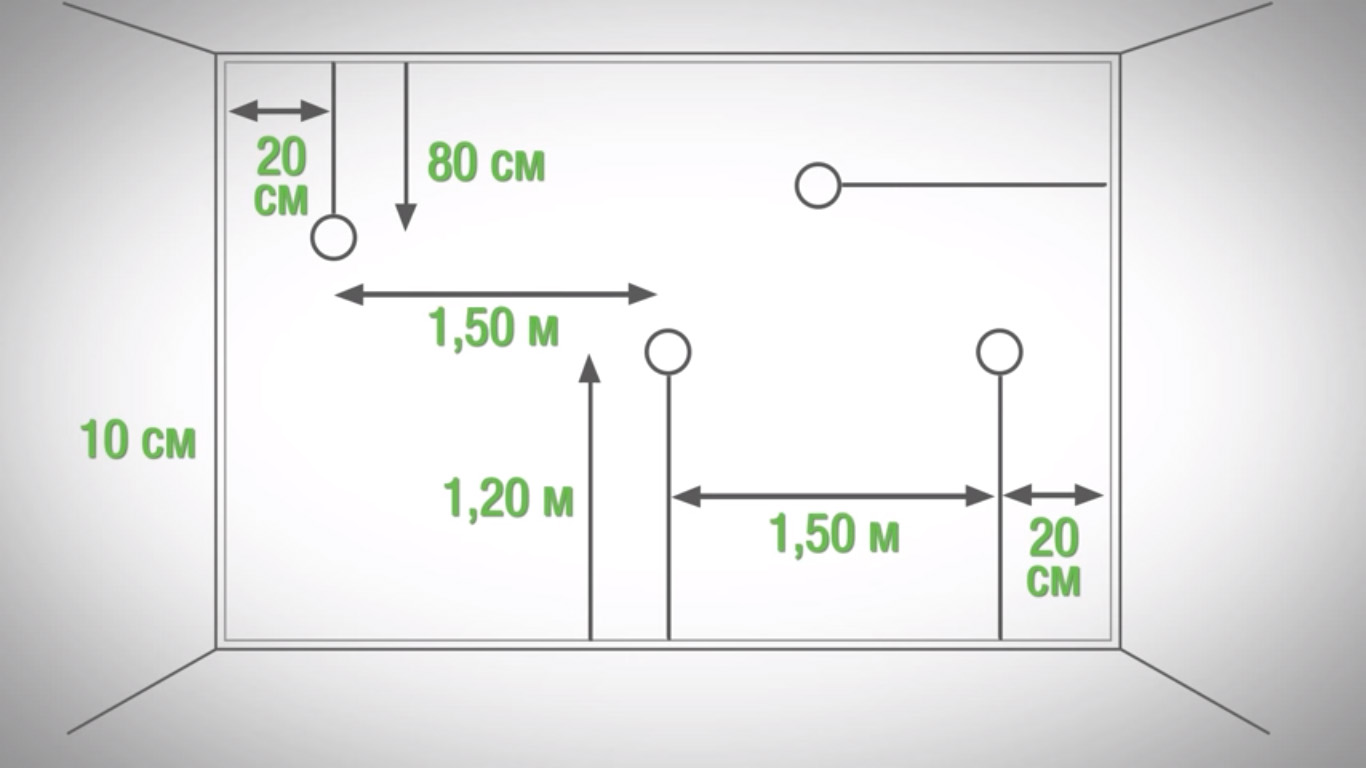

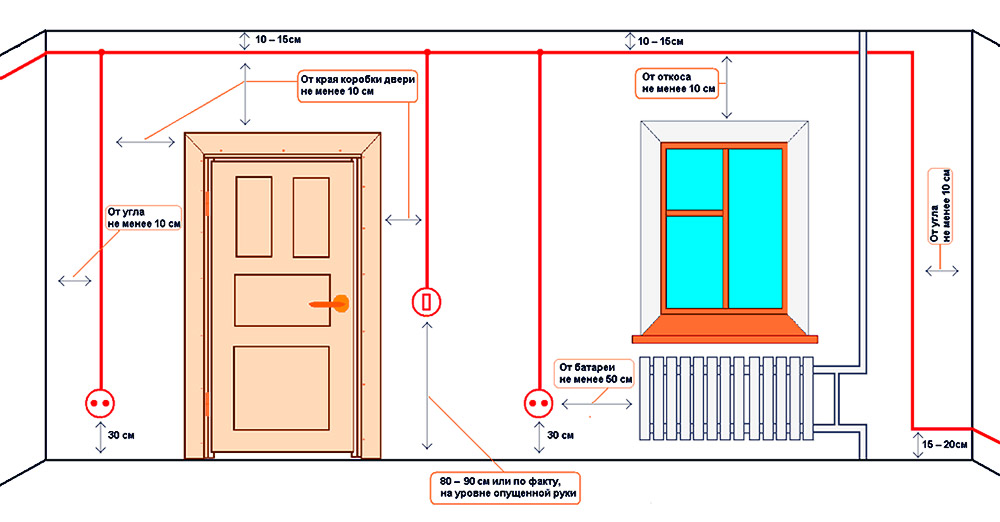

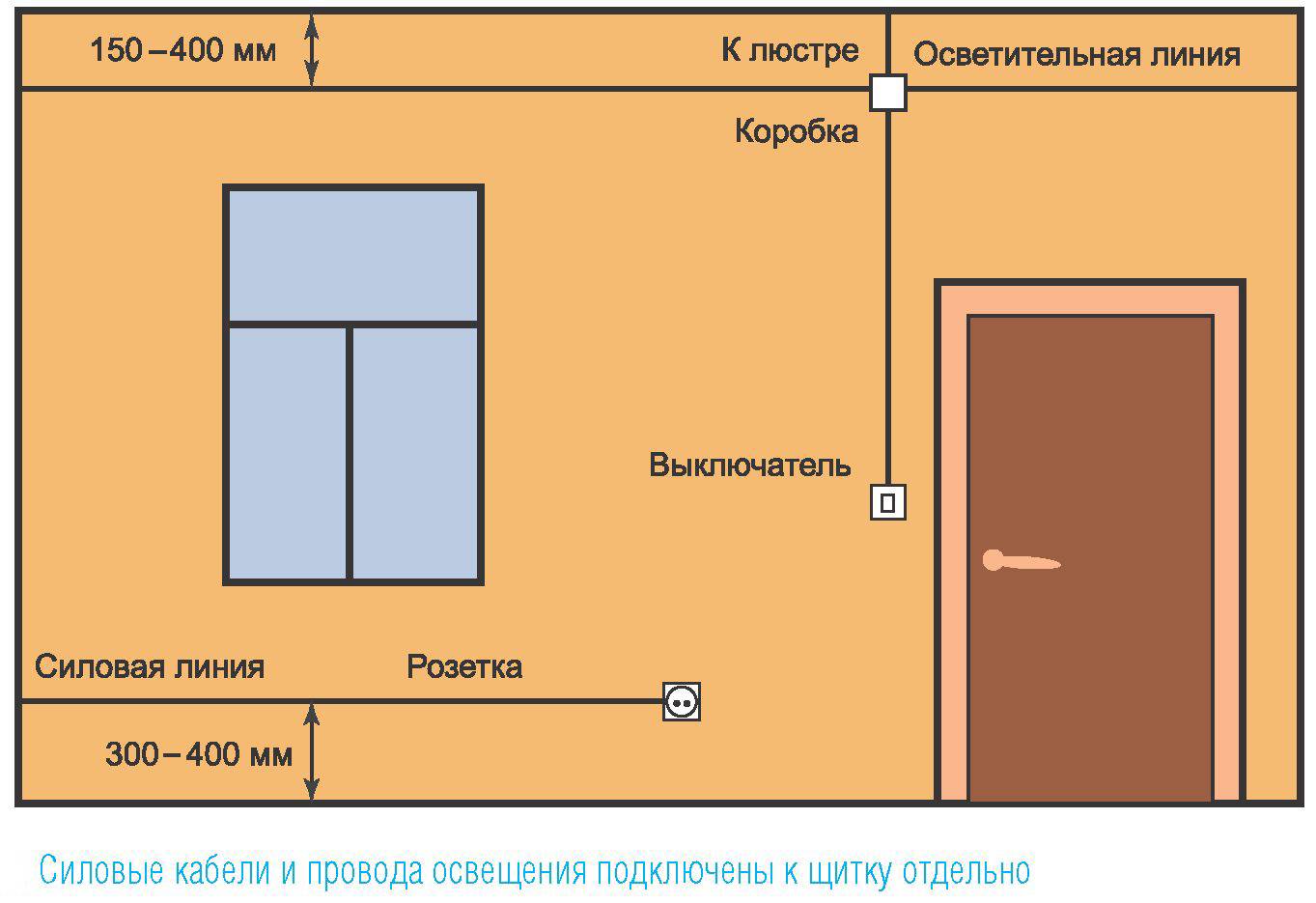

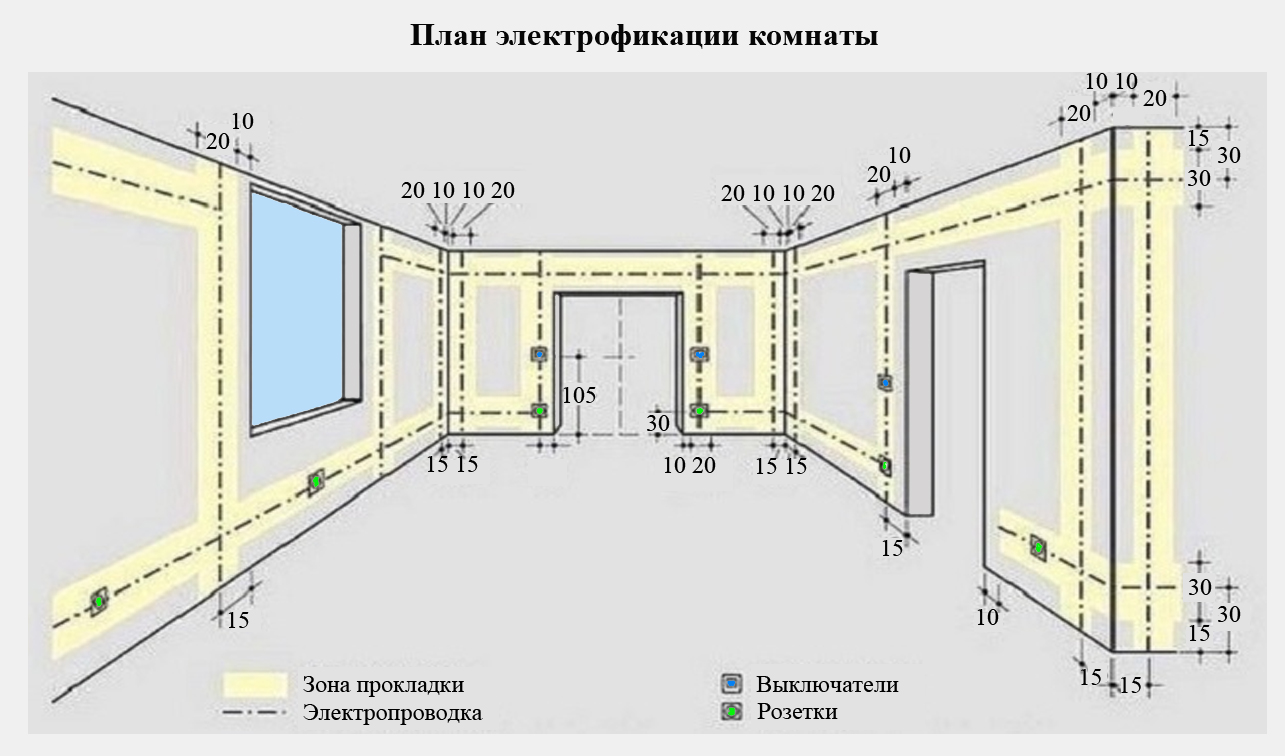

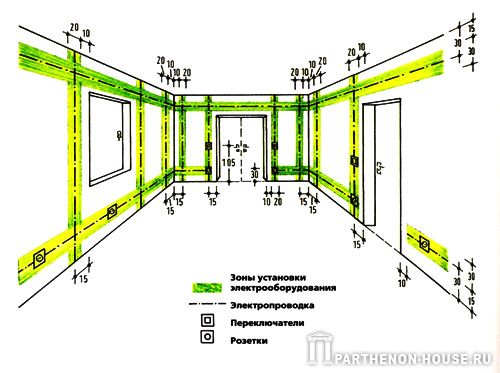

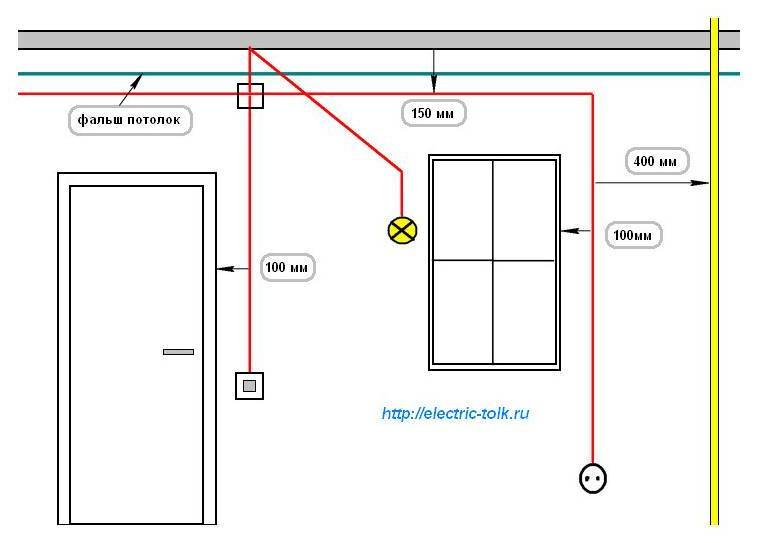

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

• для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
• горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
• вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
• от газовых труб расстояние составляет минимум 0,4 метра;
• сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

Особенности монтажа кабельных линий

При рассмотрении требований к прокладке кабельных линий необходимо обратить внимание на следующее обстоятельство. Их монтаж в пределах строения производится с учётом уже рассмотренных нами общих требований за исключением случая прокладки кабеля в траншеях, осуществляемой при организации подземного ввода линии электропитания на объект

Правила прокладки кабеля в траншее, регламентируемые соответствующими положениями СНиП, обращают внимание на следующие особенности этого вида электромонтажа:

На участке ввода электрического кабеля в обслуживаемое строение последний должен защищаться специальной асбестоцементной муфтой, проходящей непосредственно через стену или фундамент и выступающей с каждой из сторон не менее чем на 60 см.

1. На всём протяжении подземной коммуникации кабельная линия укрывается кирпичной кладкой, обеспечивающей защиту ввода от просадки почвы.
2. При прокладке электрических кабелей от различных питающих подстанций в одной траншее расстояние между ними строго нормируется (в соответствии с требованиями СНиП оно должно быть не менее 50 см).
3. Глубина прокладки кабеля выбирается в зависимости от показателя промерзания грунта и близости грунтовых вод в данной местности, а также с учётом заглубления фундаментного основания дома.
4. Действующие СНиП регламентируют этот показатель на уровне не менее 75 см и допускают возможность его корректировки в сторону увеличения.

Таким образом, для правильного обустройства ввода в дом вам следует строго придерживаться всех указанных выше правил и не нарушать общепринятый порядок монтажных процедур. Более подробно технология прокладки кабелей в подземных условиях описана в источнике, приведённом в конце статьи.

Основные документы

Правила монтажа электропроводки описаны в СНиП – это нормы и рекомендации, помогающие безопасно провести электропроводку в процессе строительства или ремонта. С 2010 года все строительные нормы были признаны сводом правил. Совсем недавно вышел СП 256.1325800.2016, в котором описаны требования к устройству электроснабжения, заземления, монтажу электропроводки в квартирах, частных домах и общественных помещения. Это обновленная версия, однако можно пользоваться и более ранними, предварительно ознакомившись с пунктами обновления.

В свою очередь СНиП должны соответствовать Правилам устройства электроустановок (сокращенно ПУЭ) и правилам пожарной безопасности.

Помимо этого существуют различные ГОСТы, расписывающие стандарты устройства заземления, кабелей, и других важных элементов электросети. Так ГОСТ 31565-2012 регламентирует устройство кабельных изделий с точки зрения пожарной безопасности. А ГОСТ 50571.15-97 применяют для правильной прокладки кабеля. Используется пятая глава, в которой описаны требования к монтажу электропроводки. Опытный электрик знает основные правила безопасности и стандарты, и всегда сможет качественно провести монтаж электропроводки.

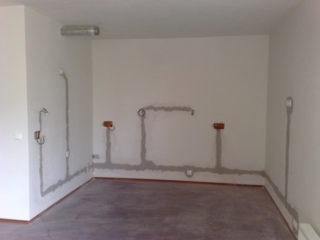

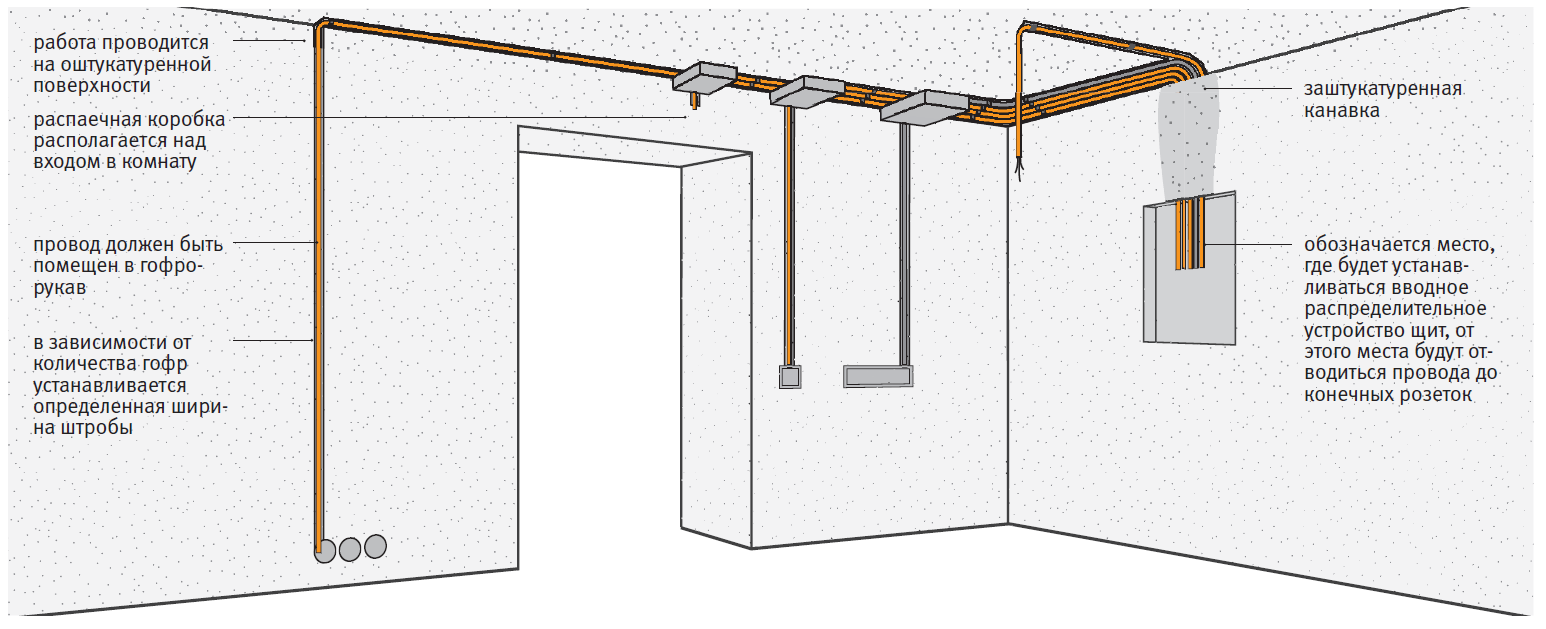

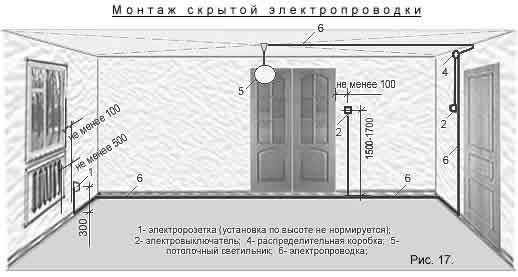

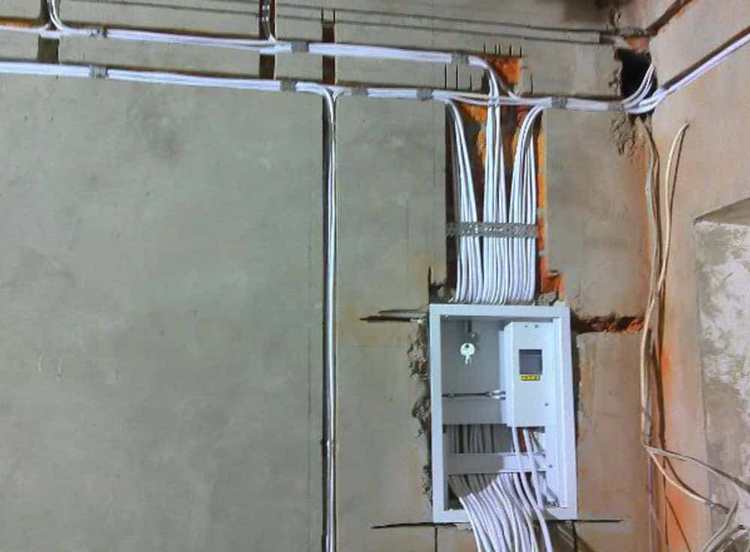

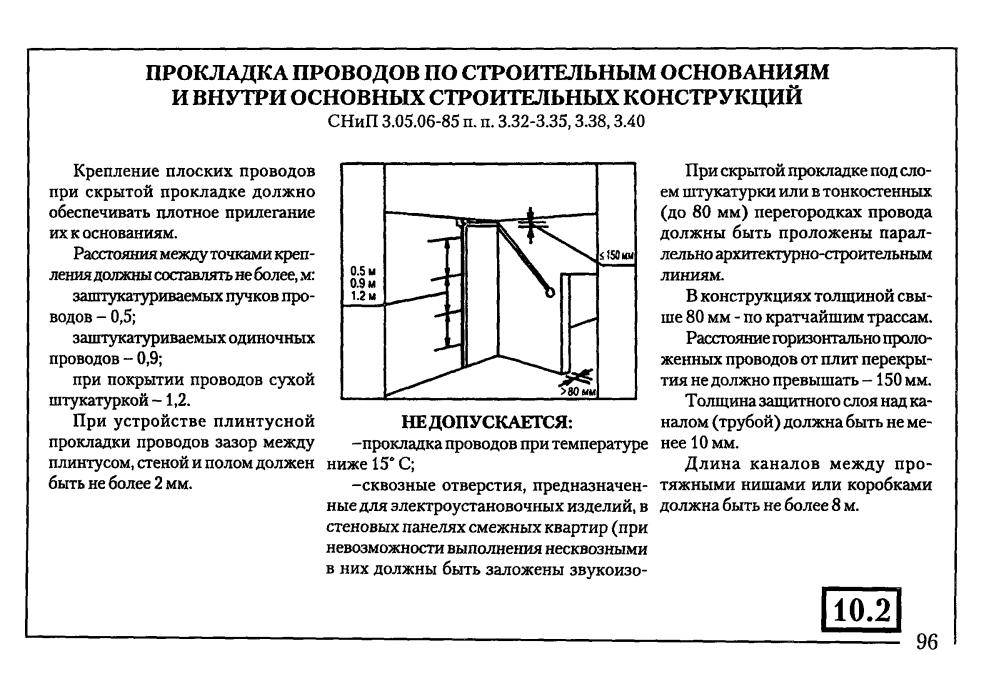

Монтаж скрытой электропроводки

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

• В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
• Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
• На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

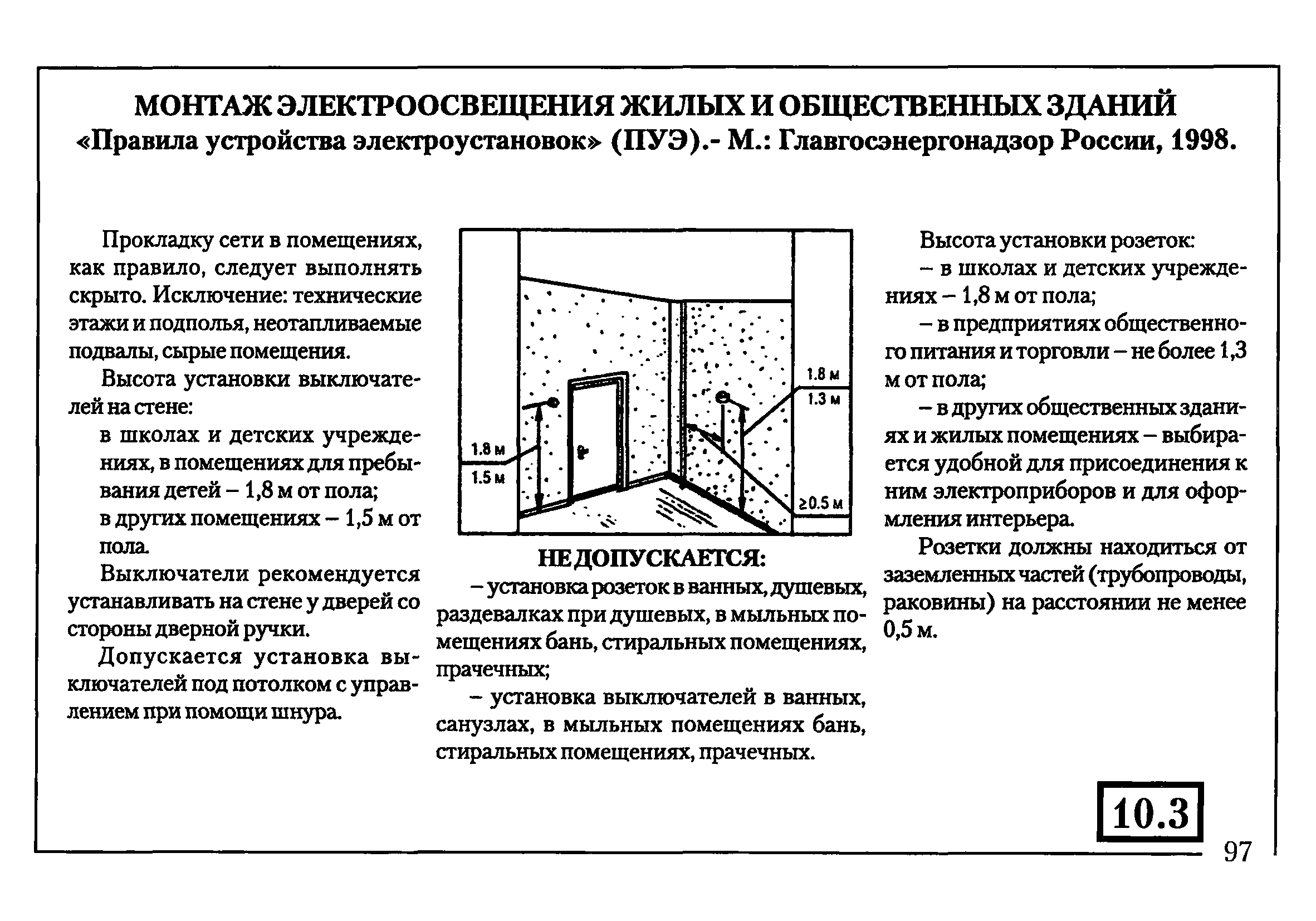

Правила прокладки кабелей в помещениях В неотапливаемых помещениях нельзя укладывать провода и кабели, при отрицательной температуре воздуха, составляющей менее -150С. Спрашивайте, я на связи!

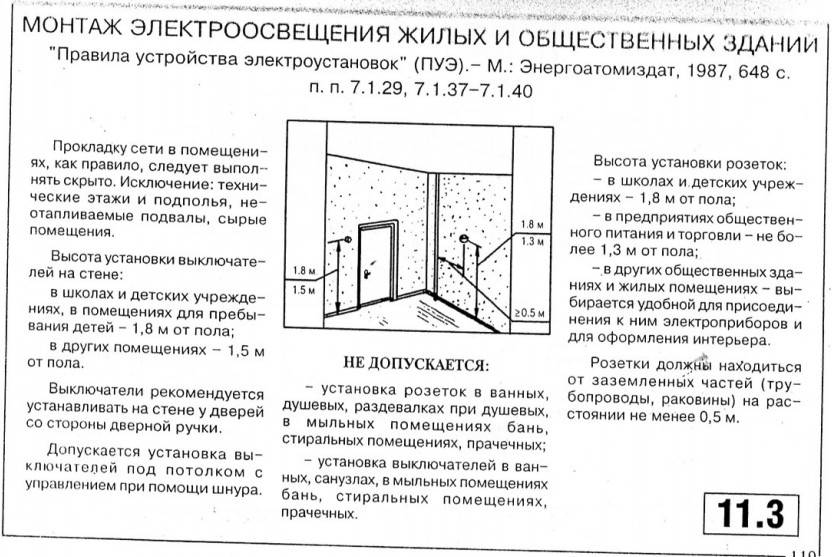

7.1.37

Электропроводку в помещениях следует выполнять
сменяемой: скрыто – в каналах строительных конструкций, замоноличенных трубах;
открыто – в электротехнических плинтусах, коробах и т.п.

В технических этажах, подпольях, неотапливаемых подвалах,
чердаках, вентиляционных камерах, сырых и особо сырых помещениях
электропроводку рекомендуется выполнять открыто.

В зданиях со строительными конструкциями, выполненными из
негорючих материалов, допускается несменяемая замоноличенная прокладка
групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в
слое подготовки пола или в пустотах строительных конструкций, выполняемая
кабелем или изолированными проводами в защитной оболочке. Применение
несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и
перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой
в монтажных стыках панелей при монтаже зданий, не допускается.

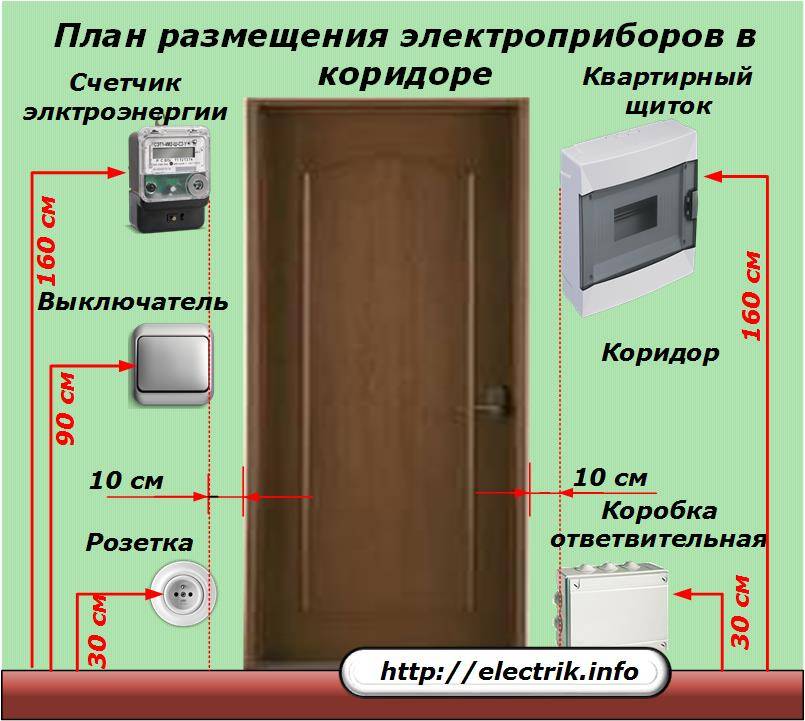

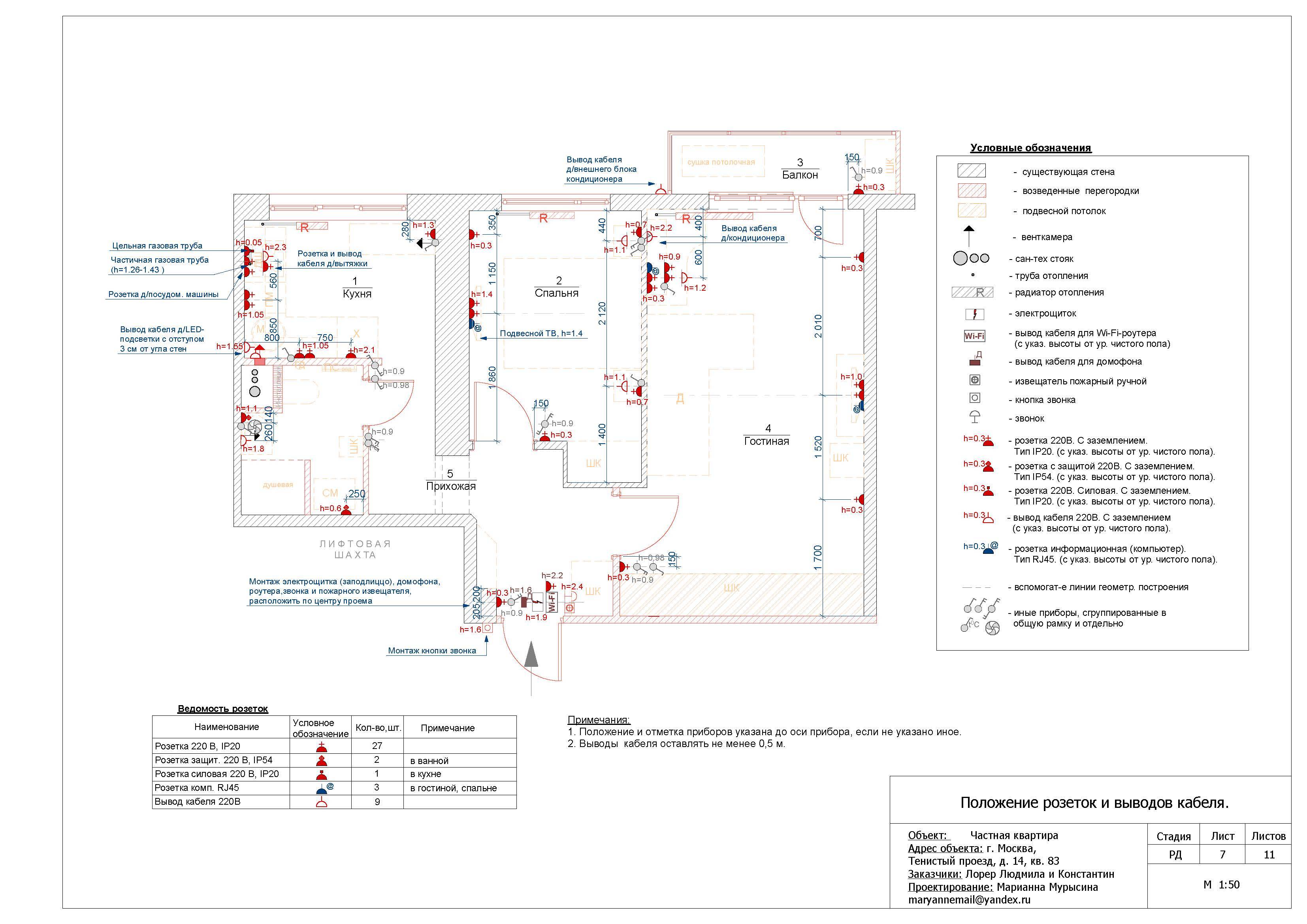

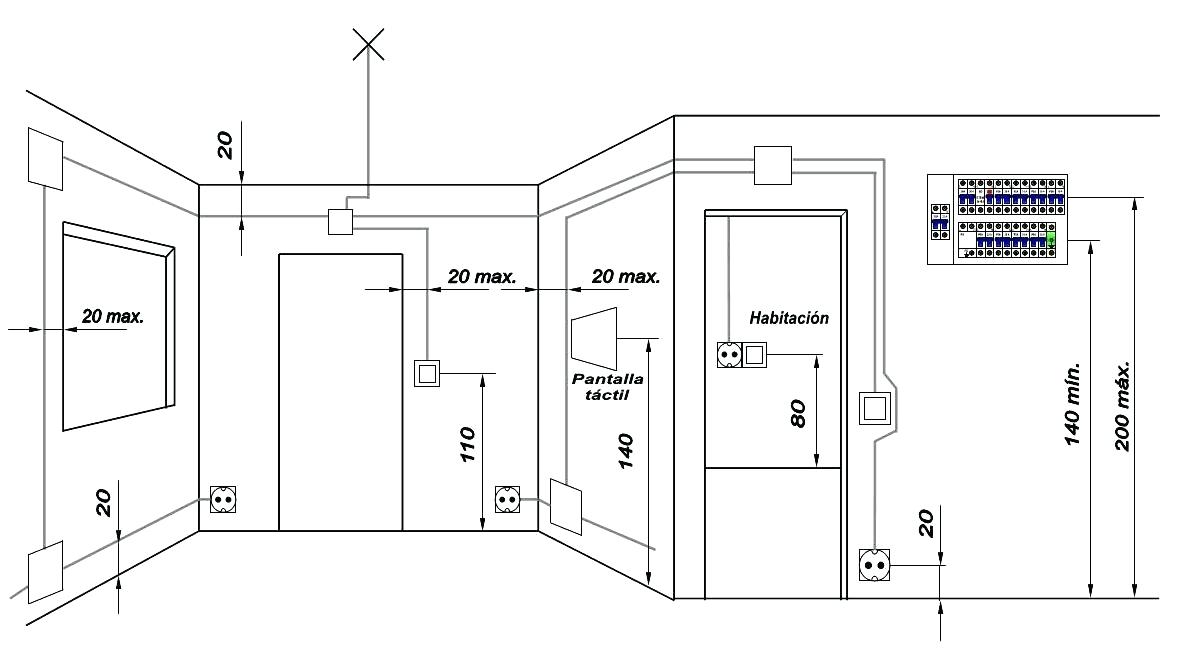

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Подробно об этом читайте в статье – как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.

Спальная комната

– над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

– над прикроватными тумбочками: 600 – 700мм

– для телевизора в спальне – 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

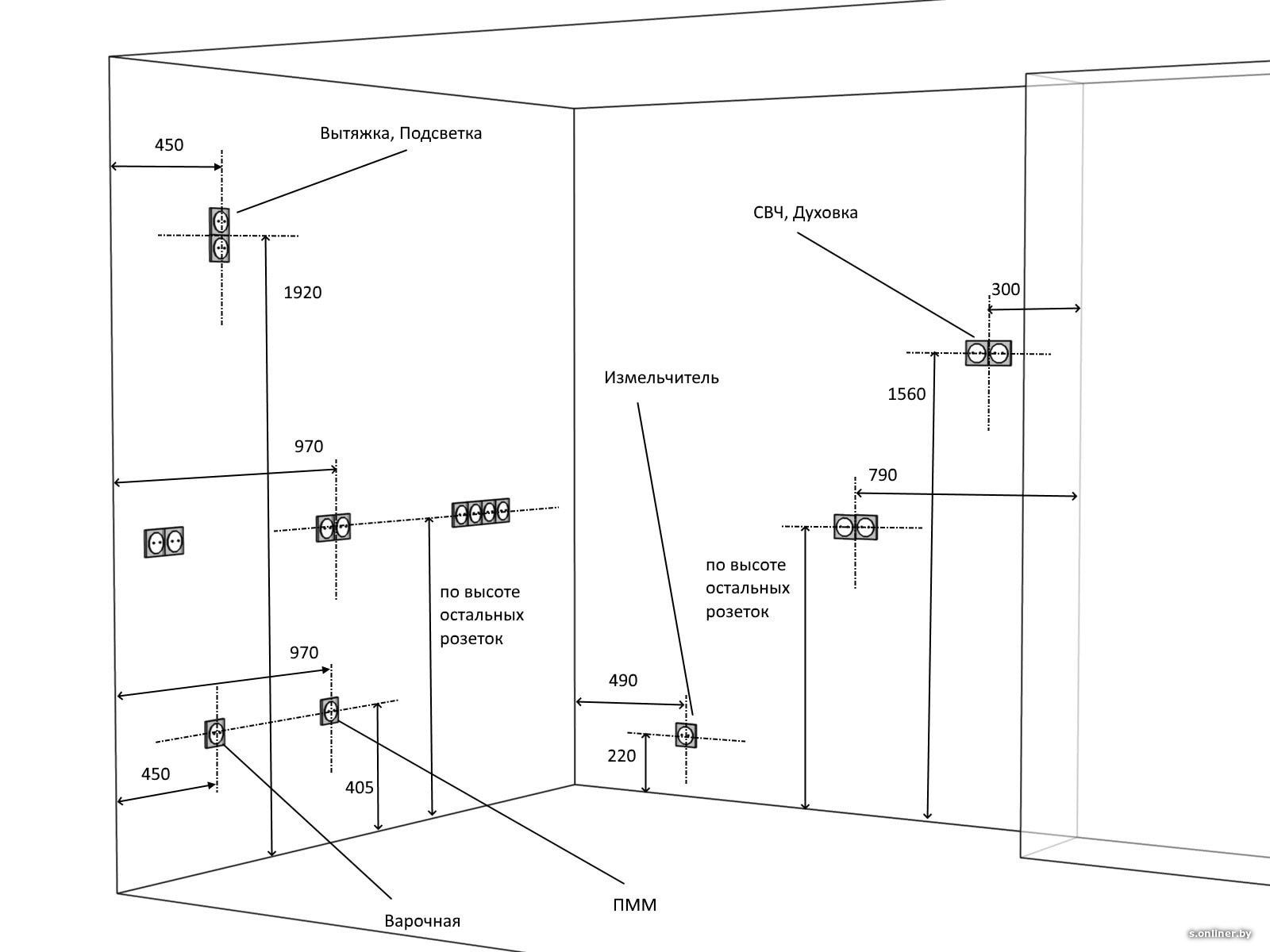

На кухне

Над столешницей на фартуке – 110 см

Для холодильника 10 – 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.

Способы установки розеток и выключателей

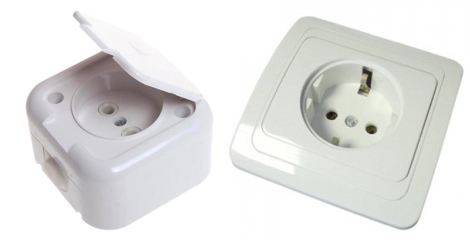

Накладная и встраиваемая розетка Установка розеток и выключателей, как и проводка, может быть выполнена открытым и закрытым способом.

Первый вариант применяется для обустройства помещений, стены которых сделаны из горючих материалов или их толщина недостаточна для установки монтажных коробок (подрозетников). В некоторых случаях такое решение принимается для экономии сил и времени в процессе строительства или при выходе из строя ранее проложенной проводки. Крепление проводится непосредственно на несущую поверхность. Недостатки наружной установки заключаются в том, что корпуса приборов на 4-6 см выступают над поверхностью стен и портят интерьер помещений

Кроме этого увеличивается вероятность повреждения или сноса изделия при неосторожном передвижении, переносе мебели и крупной бытовой техники

Закрытый способ монтажа розетки может применяться в сочетании со всеми видами прокладки кабеля. Предварительно в стене делаются отверстия, в которые на шпаклевку крепятся пластиковые стаканы. После кристаллизации раствора осуществляется подключение розетки к проводам и ее жесткая фиксация в пластиковой коробке

Если не брать во внимание сложности штробления и сверления отверстий, такой способ надежнее, практичнее и эстетичнее

Обзор изменений

• Во всех новых версиях Правил по охране труда работодателям дали возможность вести электронный документооборот по охране труда и использовать электронную цифровую подпись работникам для ознакомления с документами.
• Также во все новые Правила добавили понятие оценки уровня профессионального риска. Теперь работодатель имеет право устанавливать дополнительные требования в области безопасности на основе такой оценки рисков.
• Во всех новых Правилах по охране труда работодателям также дали право использовать дистанционный контроль и вести на производстве и рабочих местах аудио, фото и/или видео фиксацию.
• Из новых версий Правил по охране труда убрали отсылки на другие нормативно-правовые акты. Сделано это с целью избежать дублирования, противоречия и утраты информации, в случае пересмотра или отмены документов.
• Как и во многих новых Правилах, сократилось количество действующих на работников вредных производственных факторов. Повышенная или пониженная подвижность воздуха и психофизиологические производственные факторы больше не являются вредными для сотрудников.
• Работодателям больше не нужно разрабатывать схему движения транспортных средств и пешеходов на территории предприятия.
• Из новых Правил убрали требования по переходным мостикам и их характеристикам. Теперь все траншеи и подземные коммуникации должны быть просто закрыты или ограждены.
• Отменили требование по загромождению входов, выходов и проходов и проездов.
• Отменили требования по оснащению выходов зданий тамбурами и воздушно-тепловыми завесами.

• Добавили уточнение к требованиям по установке временных ограждений на время ремонта снятых перил у лестниц, переходов. Теперь высота временных ограждений должна составлять 1,1 м.
• Упростили требования к каналам, приямкам и углублениям в полу. Теперь их нужно просто держать закрытыми без установки каких-либо ограждений.
• Отменили требование по ограничительным линиям границ проездов транспортных средств внутри производственных помещений.
• Упростили требования для выполнения работ по подъему и перемещению технологического оборудования. Для этого необходимо использовать такелажные средства и приспособления с учетом их грузоподъемности.
• Появилось новое требование: теперь необходимо оборудовать монтажными площадками помещения с крановым оборудованием.
• Добавили еще один новый пункт и требования к ступеням, пандусам, мостикам и перилам. Теперь они должны быть во всю ширину прохода, перила иметь высоту не менее 1,1 метра, а ступени должны иметь рифленую поверхность.
• Отменили требование по ширине проездов внутри производственных помещений.
• Изменили требования по размещению рабочих мест. Теперь их можно размещать гораздо проще, главное — вне линий движения по перемещению грузоподъемных средств.
• Для оборудования, обслуживаемого несколькими работниками, работодатель теперь должен обеспечить технические или организационные мероприятия для исключения несанкционированного им управления.
• Для вновь вводимых объектов ширина проходов к рабочим местам должна составлять 1 метр, а не 0,6 метров, как было ранее.
• В новой редакции Правил исчез пункт по обеспечению работников стульями. Причем как для работ «сидя», так и «стоя» для отдыха сотрудника.
• Также отменили пункт по требованиям к хранению материалов, оснастки, заготовок и готовых изделий.
• Наряд-допуска теперь можно оформлять и выдавать в электронно-цифровом виде.
• Наряд-допуск больше не нужно оформлять на монтажные и ремонтные работы, выполняемые в условиях действующих производств одного подразделения организации силами другого подразделения (совмещенные работы); работы по техническому обслуживанию и ремонту электроустановок на кабельных или воздушных линиях электропередачи, монтажные работы с кранами вблизи воздушных линий электропередачи; работы в местах, опасных в отношении загазованности, взрывоопасности, поражения электрическим током и с ограниченным доступом посещения; проведение ремонтных работ на теплопроизводящих и теплопотребляющих установках, тепловых сетях и другом тепловом оборудовании.
• А на работы с повышенной опасностью, с применением подъемных сооружений наряд-допуск теперь оформлять необходимо.
• Отменили требование, запрещающее размещать технологическое оборудование над и под вспомогательными и бытовыми зданиями и помещениями.
• Отменили пункты с требованиями размещать технологическое оборудование с учетом планировки и с обеспечением возможности безопасной эвакуации работников в случае чрезвычайной ситуации.

Из новой версии Правил исчезли все пункты с требованиями по средствам коллективной защиты.

7.1.45

Выбор сечения проводников следует проводить
согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные
четырех- и пятипроводные линии при питании однофазных нагрузок должны иметь
сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.

Трехфазные четырех- и пятипроводные линии при питании
трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N)
проводников, равное сечению фазных проводников, если фазные проводники имеют
сечение до 16 мм по меди и 25 мм по алюминию, а при больших
сечениях – не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N
проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения
фазных проводников.

Сечение РЕ проводников должно равняться сечению фазных при
сечении последних до 16 мм, 16 мм при сечении фазных проводников от
16 до 35 мм
и 50% сечения фазных проводников при больших сечениях.

Сечение РЕ проводников, не входящих в состав кабеля, должно
быть не менее 2,5 мм – при наличии механической защиты и 4 мм – при ее
отсутствии.
