Печь на отработанном масле своими руками

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Применение перфорированной трубки

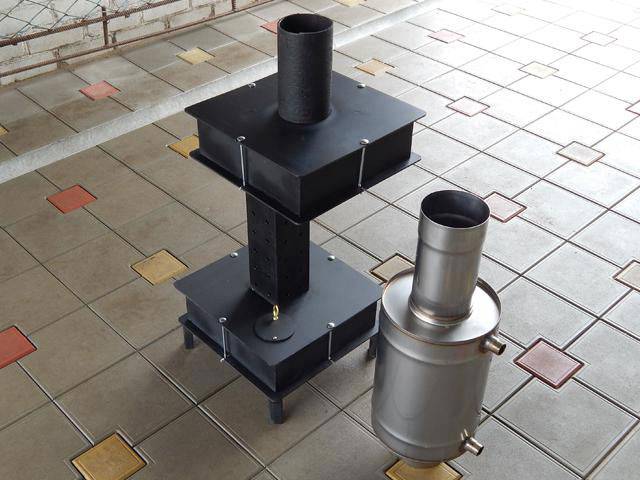

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.

Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.

Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Правила использования

Чтобы котёл служил длительное время без сервиса, необходимо уделять внимание правилам использования

Топливо

Отработанное масло для функционирования котла может быть использовано практически любого назначения. Главное, чтобы оно соответствовало ряду требований, которые предъявляются производителями устройств.

Фото 4. Слив отработанного масла в специальную ёмкость. Сама жидкость тёмно-коричневого цвета.

Если у вас имеются дополнительные системы фильтрации, не стесняйтесь их использовать. Чем чище будет отработанное масло, тем эффективнее будет происходить процесс горения. Это влияет и на тот факт, что вы проведёте меньше профилактических работ в процессе эксплуатации.

Если путём анализа выявится, что в топливе содержится большое количество воды и антифриза, то необходимо фильтровать топливо полностью. Есть специальные рекомендации о том, как удалить такие примеси.

Производители, чаще всего, советуют для использования гидравлические, моторные, трансмиссионные масла, а также масло из автоматической коробки передач. А вот использовать в приборе мазут не рекомендуется.

Расчёт топлива для котла происходит в соответствии с теплопотерями для каждого конкретного помещения. Нужно учитывать данные по утеплению места, его остеклению, режим работы котла, а также необходимую установленную температуру. В зависимости от производителя, расчёт будет выполняться по индивидуальным формулам. Лучше для выявления этого вопроса связываться непосредственно с производителем.

Чаще всего используется следующая формула:

B = d*(h1-h2) + d*(h1+h2) /qn

Где: h1 — коэффициент полезного действия,

h2 — энтальпия топлива,

d — теплота сгорания топлива,

qn — температура и удельная теплоёмкость масла.

Как правильно и безопасно залить топливо в котёл?

Перед началом работы нужно провести ряд действий, которые обеспечат безопасность использования аппарата:

  1. Откройте контейнер с жидкостью. Это нужно для того, чтобы она успела провзаимодействовать с кислородом.
  2. После этого отключите устройство от сети и питания, проведите проверку степени герметизации швов.
  3. Заполните отсев для сбора маслом. Нужно налить 10-миллиметровый слой. Масло должно быть чистым.
  4. Добавьте к этой жидкости 100 мл керосина.
  5. Возьмите фитиль и смочите его в розжиге.
  6. Опустите на дно ёмкости.
  7. Подожгите отработку.
  8. Следите за тем, как ведут себя швы и масло. Все действия нужно осуществлять в перчатках.
  9. Закройте крышку.
  10. После этого начнётся работа устройства, и вы сможете проверить, насколько эффективно оно функционирует.

Фото 5. Заправка самодельного котла отработанным маслом. Топливо наливается в нижнюю часть агрегата.

Нельзя попадать маслом на посторонние участки и детали устройства. При работе должны быть закрыты все дополнительные источники подачи кислорода, например, двери или окна.

Система подачи топлива

   Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

   Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

   К трубке  прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

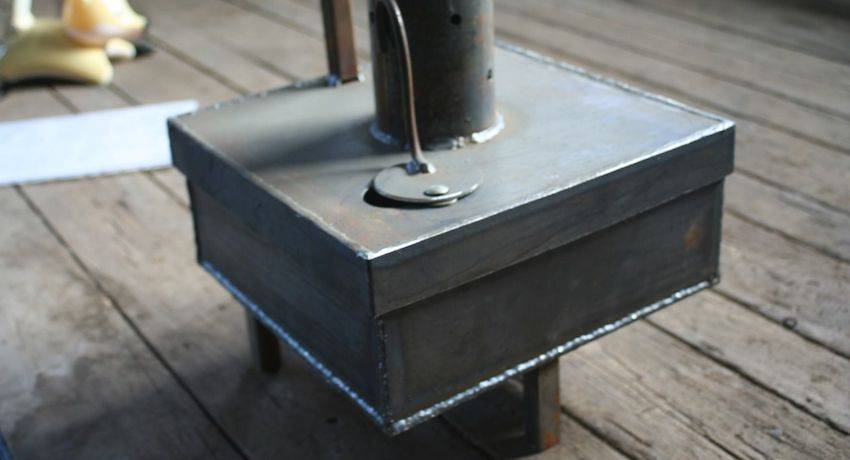

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Виды

Котлы на отработке подразделяются на пиролизные и турбогрелки.

Пиролизные

Это оборудование изготовлено из листовой стали с использованием стальных труб.

После изготовления, устройство покрывается жаропрочной краской. Все элементы составляют цельную конструкцию, где отсоединяется только крышка от камеры сгорания.

Конструкция устройства проста. В неё входят:

  • блок управления;
  • встроенный вентилятор;
  • маслонасос выносной;
  • камера сгорания с водяной рубашкой.

В устройстве отсутствует горелка.

Принцип действия таких аппаратов прост:

  1. В расходную ёмкость заливается отработанное топливо по шлангу, оно подаётся в специальную камеру.
  2. Испарительная камера, выполненная из толстой стали, нагревается до определённой температуры.
  3. По мере разогрева, масло начинает испаряться на дне. Выделяющийся пар поднимается в камеру сгорания.
  4. В её центре есть перфорированная труба, которая подаёт воздух из вентилятора.
  5. Масляные разогревшиеся пары смешиваются с кислородом и сгорают.
  6. В результате этого процесса нагревается водяная рубашка изнутри.
  7. Пары направляются в газотрубный теплообменник.
  8. Проходя сквозь водяную рубашку, пары немного остывают и подаются в помещение.
  9. Энергия передаётся теплоносителю. Сами продукты горения поднимаются по вентиляции и покидают помещение.

Важно! Основное отличие от других котлов на отработанном масле состоит в отсутствии горелок, что повышает надёжность использования, а также влияет на лёгкость эксплуатации. Конструкция очень компактная и проста в монтаже

Турбогорелки

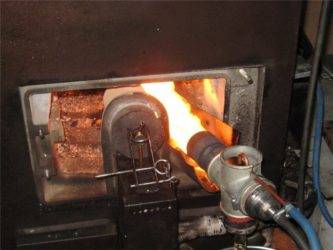

Принцип работы похож на функционирование дизельных устройств. Он заключается в том, что топливо разбрызгивается и горит уже непосредственно масляный туман.

Фото 3. Схема устройства турбогрелки, работающей на отработке. Стрелками указаны составные части конструкции.

К отличительным чертам такого устройства относят чувствительность к качеству топлива. Если в его составе имеются различные примеси или вода, то горелка не стартует. Нужна хорошая электрическая мощность.

Это устройство действует по следующему сценарию:

  1. Масло заливается в специальный отсек.
  2. Под воздействием потока воздушных масс оно попадает в область непосредственного возгорания. Там уже имеется заданная температура.
  3. Происходит эффект пиролиза.
  4. Выделяются газообразные летучие продукты, которые смешиваются с кислородом и выходят из отверстия. Там же они сгорают.
  5. При этом смолистые продукты начинают накапливаться в отсеке.
  6. После того как отключается горелка, температура, достигшая максимума, сохраняется.
  7. Подача воздуха тоже не прекращается.
  8. Нелетучие продукты пиролиза сохраняются. Горелка очищается самостоятельно.

Все устройство состоит из твёрдых металлических сплавов. Сверху покрыто жаропрочной краской.

Буржуйка на отработке

Конструктивно такие печки могут сильно различаться, но в обычный гараж следует устанавливать самые простые из них. Они собираются из двух соединенных между собой емкостей. В нижнюю заливают отработанное масло. Там же осуществляется поверхностный розжиг, необходимый для запуска процесса кипения.

Еще один вариант отопления гаража — изготовление универсальной буржуйки. Она может работать на любом топливе. Для этого даже не придется все делать заново. Нужно только собрать приставку для печки на дрова, которая и станет выполнять роль нижней емкости. В ней будет происходить закипание отработки. Старая буржуйка заменит камеру окончательного дожига. Для простоты эксплуатации можно сделать дверцу топочного отсека сменной, чтобы можно было при необходимости переводить печь на дрова или отработку.

Отопительная система на отработанном масле имеют следующие плюсы:

  1. 1. Простота в эксплуатации. За ней практически не нужно следить. При этом у нее отличная теплоотдача.
  2. 2. Правильно настроенная буржуйка не коптит.
  3. 3. Она пожаробезопасна, так как ее топливо в обычных условиях не горит.

Есть у такого решения несколько серьезных минусов, о которых нельзя забывать. Главным из них является то, что печь во время работы гудит. Масло в нижней камере со временем образует слой кокса, от которого очень сложно избавиться. Камера дожига быстро забивается гарью и ее приходится чистить.

Основные виды

В принципе, домашний мастер может изготовить подобную конструкцию из:

  • из металлических листов или газового баллона;
  • конструкция, в которой масло поступает по каплям;
  • агрегат со вспомогательным наддувом.

Самым простым вариантом является использование газового баллона (детальнее эту конструкцию мы рассмотрим несколько позже), толстых стальных листов или же металлических труб большого сечения. Сложнее соорудить печь, предусматривающую дополнительный наддув воздуха – здесь, помимо всего прочего, потребуется установка вентилятора для того, чтобы подавать воздух на отсек No2, в котором происходит сгорание паров топлива.

Благодаря вентилятору, топливная смесь будет сгорать более эффективно, а выработанное тепло будет равномерно и быстро распространяться по отапливаемому помещению. Подобные конструкции подходят для гаражей, которые нужно нагреть как можно оперативнее.

Агрегат с капельной подачей топлива крайне непросто изготовить собственноручно. Для этого нужны чертежи, сделанные профессионально (их можно отыскать в соответствующей литературе или в Сети), а также соответствующие знания в области отопительного оборудования на отработанном масле. Но если все сделать правильно, то можно будет обзавестись небольшим, экономным и поистине функциональным прибором, с помощью которого можно обогревать теплицу, гараж и прочее.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Где применять и как доработать?

Ввиду существенного списка недостатков, калориферы на масляных отходах редко используются в жилье. Применение их возможно только в хозпомещениях и в случае устройства безотказно действующей приточно-вытяжной вентиляции. Зато их широко применяют для прогрева технических и производственных площадей.

Автомобилисты именно их используют в качестве обогревателей для гаражей,  и то в случае устройства хорошей вытяжки. Огородники устанавливают в теплицах, животноводы – в хозяйственных постройках. На автомобильных мойках, на СТО, на складах, где нет горючих материалов, им всегда найдется место.


Если эксплуатация котла на отработке для обогрева жилых помещений вызывает опасения, то в условиях гаража, СТО и автомоек эта модель востребована всегда

Часто базовые конструкции подвергаются разного рода доработкам. Например, для этих целей используют водяную рубашку или водогрейные змеевики. Подобное оборудование включают в состав водяного отопления. Печи такого вида должны работать с применением автоматики, в противном случае их функционирование придется неусыпно контролировать.

Подключение конструкции в бане

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днище

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфту

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Прародителем таких печей был известный людям старшего поколения керогаз. Он существенно отличался от других конструкций своей безопасностью и эффективностью. Поскольку пары топлива дожигались в специальной камере, весь объем не нагревался и не создавал опасность воспламенения и пожара.

Принцип работы печи на отработанном масле примерно такой же. Она состоит из двух емкостей, расположенных одна над другой, между которыми находится камера сжигания с отверстиями для поступления воздуха. В нижнюю емкость наливается отработка, пары которой активно горят в средней камере, а продукты сжигания, дым и прочие вещества поступают в верхнюю камеру, соединенную с дымоходом, откуда удаляются естественным способом.

Котел для горячей воды располагается в верхней части печи. Он несъемный, имеет краны для забора воды в бане и для запуска отопительного контура. Нагрев парной производится от кирпичной стены, выходящей внутрь. Чтобы эффект от него был максимальным, необходимо расстояние от печи до кирпичного короба сделать довольно небольшим для снижения потерь тепла, но и достаточным для проникновения воздуха.

Есть еще один вариант изготовления конструкции на отработке, совмещенной с кирпичной печью. Изготавливается только нижний резервуар. Камера сгорания имеет форму колена, плавно изогнутого под 90°. На торец приваривается вертикальная пластина, которая сообщатся с внутренней (топочной) частью обычной кирпичной печи. Раскаленные газы, образующиеся при горении отработки, поступают внутрь кирпичной печки и нагревают ее.

Дальнейшая конструкция ничем не отличается от обычной: устанавливается котел для воды, подключается контур отопления с естественной или принудительной циркуляцией, запорная арматура и так далее. Такой компактный вариант оптимален для тех, кто уже имеет готовую печь и желает лишь приспособить ее для сжигания отработки.

Оптимальный вариант: создание замкнутого отопительного контура с узлом подмеса горячей воды. Теплоноситель нагревается в теплообменнике, установленном внутри котла или, как вариант, на дымовой трубе. Такая система позволяет отсечь носитель от воды для хозяйственных нужд, обеспечить более равномерную температуру в системе и дает возможность достаточно точной регулировки температуры в помещениях.

Возможность экономии средств на самом затратном направлении весьма привлекательна для любого домовладельца, а объединение всех элементов в единую систему способствует более удобному и эффективному управлению обогревом дома. Кроме того, вызывает сложность процесс утилизации отработанного масла, а возможность сжигать его с максимальной пользой будет оптимальным вариантом переработки ненужных веществ.

Инструкция по сборке печи

Чтобы правильно решить задачу, как сделать котел на отработке своими руками, нужно строго следовать пунктам инструкции:

  • Сначала нарезают заготовки для верхней емкости. Для этого на листе стали выполняют разметку верхней и нижней плиты размером 35*62 см, двух торцевых стенок размером 35*12 см, двух продольных стенок размером 62*12 см и перегородки 35*10 см.
  • Затем нарезают детали нижней емкости. Понадобится верхняя и нижняя плита размером 35*35 см и 4 боковые стенки размером 35*15 см.
  • Далее приступают к изготовлению горелки. Для этого используется стальная труба, от нее отрезают кусок длиной 36 см. На этом отрезке делают отметки для 48 отверстий, расстояние между которыми должно быть одинаковым. С помощью молотка и пробойника накернивают точки сверления. Результатом должны стать 6 рядов по 8 точек.

  • По полеченным точкам дрелью делают сквозные отверстия.
  • Теперь в верхней панели нижней емкости делают небольшой люк согласно схеме котла на отработанном масле. Для этого отступают от края на 3 см и рисуют прямоугольник размером 10*15 см. По начерченным линиям вырезают пластинку.
  • Далее нужно вырезать пластинку, которая будет закрывать лючок. Из листа стали вырезают прямоугольник размером 11*16 см и в центре высверливают отверстие диаметром 4 см. Полученный прямоугольник прикладывают к лючку на панели и делают сквозные отверстия под крепежные элементы.
  • С помощью болтов и гаек соединяют пластинку и верхнюю панель нижней емкости.
  • Приступают к сборке нижней емкости. В верхней панели делают отверстие для горелки и прихватывают трубу. Далее точечно приваривают верхнюю и нижнюю плиту к боковым частям.

  • После сборки емкости проваривают все стыки, чтобы сделать конструкцию полностью герметичной. Для полной безопасности и эффективной работы котла на отработке шов должен быть сплошным и аккуратным.
  • Теперь наступило время собирать верхнюю часть котла. Используя чертежи котла на отработанном масле своими руками, в нижней панели вырезают отверстие для трубы-горелки, в верхней панели – для дымоходной трубы. Затем к верхней панели последовательно приваривают боковые элементы, перегородку и нижнюю панель.
  • Чтобы соединить обе емкости, их нужно приварить к трубе-горелке. Из-за смещения верхней части котла конструкция получается не устойчивой. Решить эту проблему можно с помощью диагональной распорки, приваренной к обеим частям. Она необходима для придания конструкции дополнительной жесткости.
  • Все изделие необходимо внимательно осмотреть и выявить места некачественных соединений. Такие участки требуется проварить сплошным швом.
  • Можно приступать к изготовлению ножек для котла на отработке. Для этого от стального уголка болгаркой отрезают 4 одинаковых куска длиной по 7 см. Из стального листа вырезают 4 квадрата со стороной 5 см, затем к ним приваривают уголки.

  • Готовые ножки нужно приварить к нижней емкости котла. Этот этап требует аккуратной работы, так как для устойчивости конструкции  на полу все ножки должны иметь одинаковую длину.
  • Котел готов и его можно устанавливать на месте постоянного пребывания. Здесь же конструкция проверяется на устойчивость, а с помощью уровня выявляют имеющиеся перекосы.
  • Для отведения продуктов горения из котла нужно собрать дымоходную трубу. Вначале собирают внутреннюю часть, которая представляет собой участок прямой трубы и колено для вывода через стену на улицу.
  • Прежде чем сделать отверстие в стене, нужно правильно определить его расположение и размер. Для этого собранную дымоходную трубу примеряют к стене и обрисовывают ее контур. Чтобы получить ровные края отверстия, необходимо по начерченной линии через 2-3 см сделать несколько сквозных отверстий. После этого центральная часть должна удалиться без особых трудностей.

  • Прямой участок внутренней дымоходной трубы закрепляют на котле, а колено выводят на улицу через отверстие в стене.
  • Для безопасной работы котла на отработке нужно позаботиться об обустройстве внешней части дымохода. Поэтому снаружи к выходящей части колена присоединяют дополнительный участок трубы с коленом. Внешнюю часть требуется надежно зафиксировать под свесом крыши с помощью кронштейна.
  • После того как конструкция полностью собрана требуется проверка тяги. К одному из отверстий трубы-горелки нужно поднести зажженную спичку, если тяга хорошая, то пламя будет отклоняться к трубе. При хорошей тяге отработка будет хорошо гореть. Для увеличения тяги можно немного приоткрывать лючок.

Список популярных моделей печей

Большой спрос на установки, функционирующие с отработкой, порождает предложения на рынке. Хорошим качеством изделий может похвастаться компания Belamos – производство Германия и Россия. Также можно выделить следующие варианты для эффективного отопления:

Не пропустите: Как правильно топить печь углем в доме — основные правила и особенности топки

Емеля – калорифер на отработке с потребляемой мощностью 40 Вт, способна отапливать до 200 кв.м.;

Тепламос нт 612 – позиционируется как гаражная и подходит для небольших помещений;

Жар 25 – подходит для воздушного отопления горячим паром;

Master wa 33 – используется для обогрева промышленных помещений;

Поларус – агрегаты от компании Polarus имеют функцию регулировки мощности от 20 до 60 кВт;

Euronord at 306 – капельная конструкция с вентилятором обдува радиального типа;

Тайфун – отопительный прибор для гаражей, автосервисов и мастерских, тепловая мощность составляет от 4 кВт до 15 кВт;

Елочка – подходят для отопления малых помещений;

Thermobile at 306 – производство из России, для эксплуатации используется техническое или дизельное топливо;

Kronburg d15 – удобный прибор по доступной цене, использующий машинное масло;

Multeat plus – изделия производства из Новосибирска, отличаются бездымным сгоранием топливной смеси.

Некоторые модели фирмы Беламос уместно использовать для бани, они не дымят черным дымом, если придерживаться всех правил применения. Хорошо показали себя изделия Став из России. Об особенностях использований устройств многие пользователи узнают из форума Термопортал: печи разнообразных производителей тщательно обсуждаются их владельцами, выделяя плюсы и минусы.

Отдельно можно выделить булерьян – устройство функционирует в комбинации дров и масла. Чтобы переделать модель, можно организовать дверку в передней части установки для добавления жидкого компонента, а также смастерить резервуар. Печка Жучка отлично подходит для обогрева автосервиса, так как имеет небольшие размеры и малый расход топлива.

Готовые установки на отработке или модели, сделанные своими руками выгодны в использовании: они позволяют сэкономить средства, имеют небольшой расход ресурса и доступную стоимость. Сделать агрегат самостоятельно не составит труда, а прослужит такая модель долгое время.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
