Как правильно установить кондиционер в квартире: инструкции по монтажу и подключению

Подготовительные работы

Перед тем как приступать к установке кондиционера, необходимо провести ряд предварительных процедур и расчётов. Прежде всего, необходимо определиться с местом, где будет произведён монтаж.

Выбор места монтажа

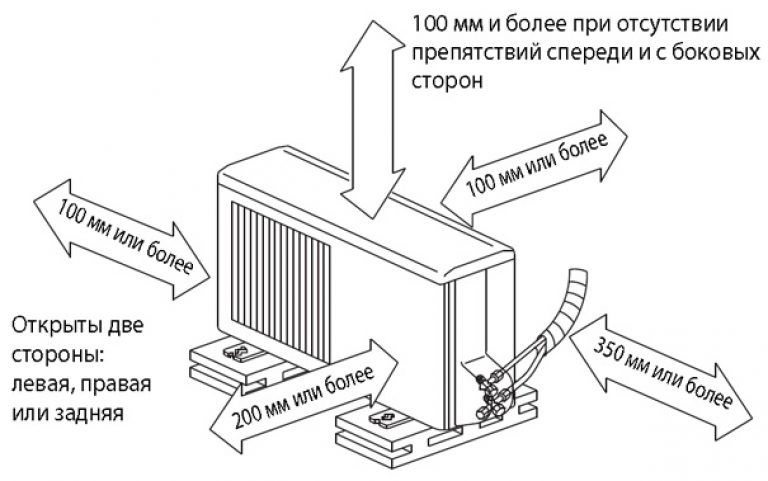

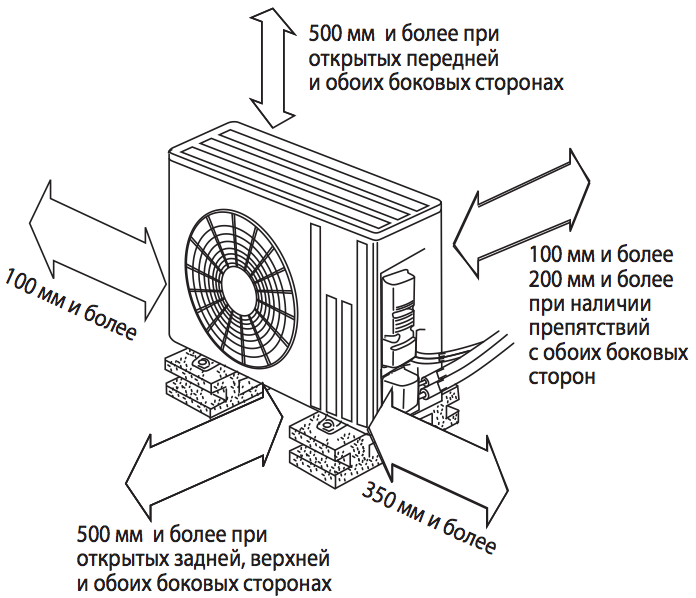

От того, где будет установлен кондиционер, зависит качество кондиционирования, самочувствие владельцев, проживающих или работающих в помещении, дизайн дома или квартиры.

Выбор места для оконного кондиционера очевиден. Мобильный кондиционер можно устанавливать в любое нужное место. Основная проблема — с классическими сплит-системами.

При выборе места для монтажа, в частности, внутреннего блока, можно руководствоваться несколькими рекомендациями:

1. Не стоит располагать прибор на стене, противоположной входу в помещение.
2. Расстояние от блока до потолка не должно быть меньше 10 сантиметров.
3. Воздушный поток направляется в сторону, где люди бывают наименее редко. Если сплит-система устанавливается в спальне, её следует разместить подальше от кровати. Если удалённый монтаж невозможен, блок можно установить над головой, чтобы холодные воздушные потоки шли на ноги.
4. Кондиционер устанавливается на некотором расстоянии от шкафов. Если мебель будет стоять рядом и немного ниже сплит-системы, воздушные потоки, сдувая пыль с верхней крышки, образуют пыльный занавес.
5. Трассу воздуховода можно прокладывать в коробах или заблаговременно оборудованных стробах. Минимальная длина воздуховода может удешевить установку сплита.

Проверка кондиционера

Перед проведением монтажных работ кондиционер необходимо тщательно осмотреть. Владелец должен убедиться, что агрегат не был повреждён в процессе транспортировки, и все детали, указанные в комплектации, имеются в наличии.

При осмотре кондиционера необходимо убедиться в следующем:

• На внешнем блоке сплит-системы не должно быть вмятин, трещин и прочих деформаций.
• В местах соединений не должно быть посторонних элементов. Резьба должна быть чистой, без повреждений. Глубокие царапины на металле недопустимы, это признак брака или неквалифицированного демонтажа.
• На внешнем блоке есть наклейки, на которых подробно расписаны производитель, мощность и прочие сведения о кондиционере. Все эти данные должны совпадать с инструкцией.
• Электрическая схема кондиционера должна находиться под крышкой или в другом доступном месте.
• В комплектацию сплит-системы должны входить винты, при помощи которых выносной блок крепится к кронштейну. Если их наличие не предусмотрено производителем, они приобретаются отдельно.
• Повреждения на внутреннем блоке не допускаются.
• На фильтрах не должно быть пятен, запаха, следов моющих средств. Если это присутствует, значит, кондиционер был в использовании и отмывался.

Если видимых деформаций не обнаружено, можно проверить работу кондиционера. Для этого внутренний блок сплит-системы запускается в режиме «вентилятора» от ближайшей розетки. Другие режимы проверять не нужно, это приведёт к некорректной работе устройства. Если всё работает исправно, можно отключать блок от сети и продолжать установку.

Стоит ли делать монтаж самостоятельно?

Принцип установки кондиционера в целом прост, но детали очень важны. Так, необходимо, чтобы оба блока были установлены ровно — без перекосов. В противном случае возможно скопление конденсата и, как следствие, скорая поломка устройства.

Кроме того, в некоторых компаниях более широкая гарантия предусмотрена в том случае, если установку делает их квалифицированных специалист, что вполне понятно: это отметает все сомнения в неправильной установке как вероятной причине поломки агрегата. Тем не менее, к любому кондиционеру в инструкции идет подробное описание того, как именно это устройство следует устанавливать. Потому если имеется непреодолимое желание выполнить работу самостоятельно — это вполне реально.

Правда, могут возникнуть трудности с поиском инструмента для того, чтобы установить кронштейны и просверлить отверстие для фреоновой трубки. Да и на этажах выше первого не так-то и просто установить внешний блок: необходима страховка. У специалистов с этим проблем не будет — все снаряжение имеется в комплекте, они им умеют пользоваться, делают это быстро и качественно.

Правильно установленный кондиционер не издает посторонних звуков. Он требует только профилактической чистки один-два раза в год — весной либо весной и осенью, в зависимости от интенсивности использования, а также заправки фреоном один раз в два года.

Для многих кондиционер дома стал просто незаменим. Он создает комфортный микроклимат в помещении, когда за окном жара. Но это возможно только в том случае, если он установлен правильно.

Как и кто будет делать монтаж сплит системы

Установка сплит-системы — дело непростое, требующее особых навыков работы с холодильной техникой, знаний техники безопасности и владения специальным оборудованием. Человеку, не имеющему опыта в этой сфере, лучше и не пробовать справиться с монтажом самостоятельно. Неквалифицированным монтаж может привести к самым различным проблемам — от текущего дренажа и утечки фреона до серьёзных поломок кондиционера. Не говоря уже о возможном вреде здоровью человека при несоблюдении техники безопасности. В связи с чем установку лучше доверить монтажной бригаде.

Рынок предлагает довольно большой выбор моделей сплит-систем. При этом большинство компаний, занимающихся продажей кондиционеров, предлагают и услуги по установке. Покупатель вправе выбрать и стороннюю монтажную организацию. Однако, приобретая кондиционер и заказывая установку в одном месте, в случае неполадок техники проще решать спорные вопросы.

Производители кондиционеров рекомендуют обращаться за услугами по монтажу в авторизованные компании, которые давно работают с оборудованием той или иной марки. В этом случае покупатель застрахован от неграмотного монтажа, а также от риска, что выполнившая установку организация внезапно исчезнет и в случае некачественного монтажа претензии предъявлять станет уже некому. Найти подходящую компанию несложно — многие производители публикуют на своих сайтах списки и контакты авторизованных монтажных организаций, работающих по всей России.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

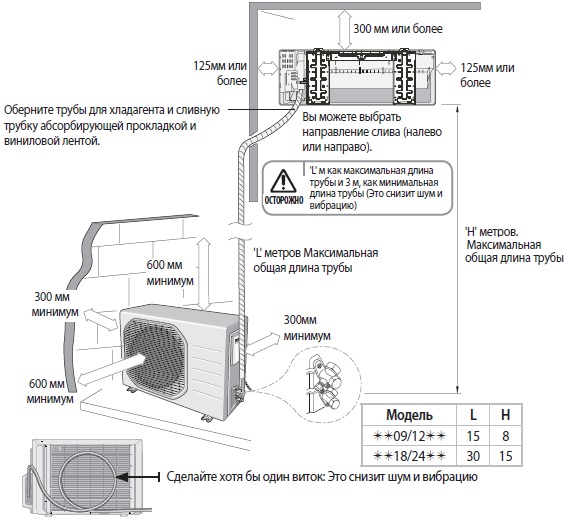

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

• максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
• минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

• поломка деталей кондиционера;
• переход вибраций от наружного модуля к настенному;
• нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Где бурить отверстие под магистраль

С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

Ошибка №1

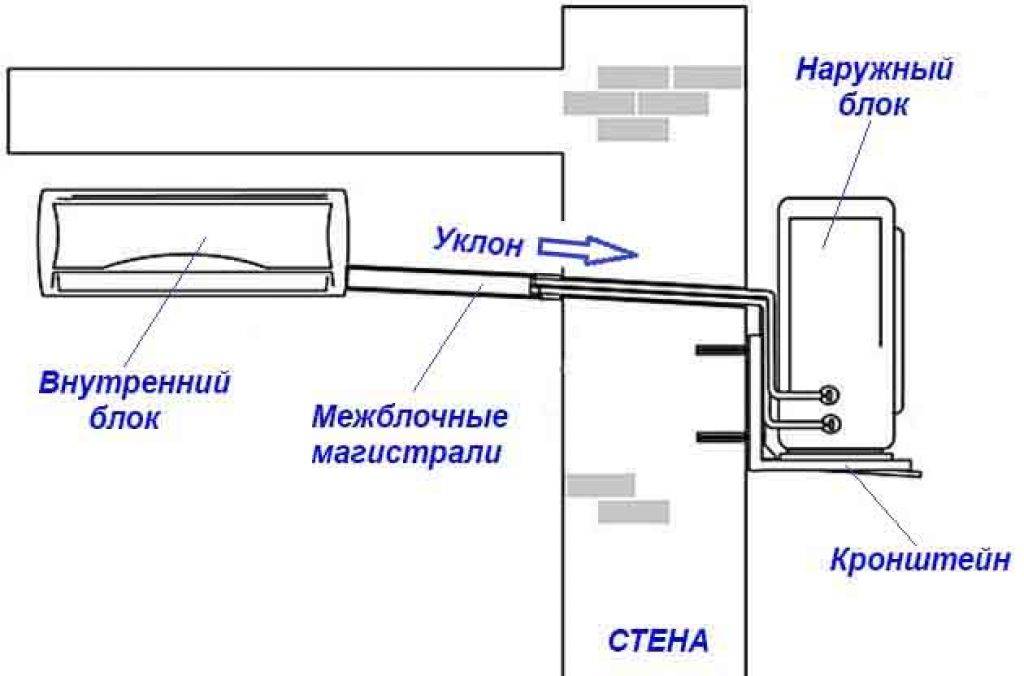

Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы.

В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.

Ошибка №2
Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.

Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

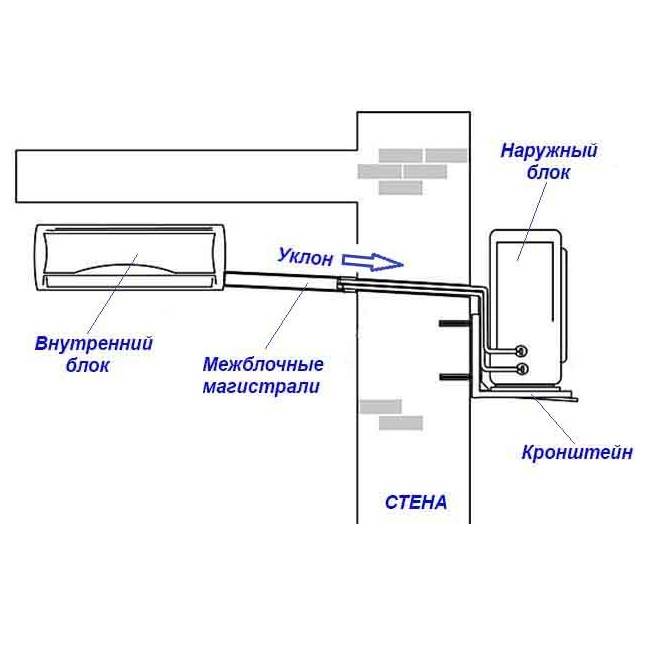

При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.

Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.

Что выгоднее: профессиональный монтаж или установка сплит-системы своими руками

Цена установки кондиционера зависит от сложности работ, от мощности и размеров оборудования. Чтобы сравнение было корректным, в качестве основы можно рассмотреть стоимость профессиональных услуг по монтажу бытового прибора небольшой мощности, например, 3,5 кВт.

Данная услуга включает:

• монтаж и подключение обоих блоков;
• прокладку жгута (до 5 м);
• формирование сквозных отверстий в стене.

Также в стоимость установки кондиционера включены затраты на расходные материалы. В среднем профессиональный монтаж маломощных сплит-систем обходится клиенту в 5500-8000 руб.

Средние расценки на аренду инструмента и закупку материалов для установки кондиционера в квартире своими руками:

1. Перфоратор («Макита») – 500 руб./сут.
2. Двухступенчатый насос – 700 руб./сут.
3. Установочный комплект + коммуникации (5 м) – 2500 руб.

Самостоятельный монтаж сплит-системы экономит от 1500 до 4000 рублей

В некоторых случаях оборудование отдается в аренду только под залог. Он составляет примерно 4000-8000 руб. Величина залога зависит от стоимости оборудования, взятого в аренду. Если требуется вальцевание труб, то к указанному перечню придется добавить наборы инструментов, предназначенные для этих целей. Стоимость их аренды составляет 350-500 руб./сут.

Общая сумма достигает 3700 руб. К этому значению нужно прибавить 10%, которые покроют непредвиденные затраты и покупку расходных материалов. В итоге получится около 4000 руб. Это значит, что самостоятельный монтаж сплит-системы экономит от 1500 до 4000 руб.

Стоит отметить, что минимальные суммы на профессиональную установку не всегда включают полный перечень работ. Возможно, за некоторые из них клиенту придется доплачивать дополнительно. С учетом этого можно прийти к выводу, что экономия составляет около 2500-3500 руб.

В стоимость установки кондиционера включены затраты на расходные материалы

Как подключить электропитание

Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.

А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.

Как установить внутренний блок

Собственно, принцип его установки аналогичен принципу установки внешнего блока. Сначала выбирается подходящее место, затем к стене крепятся кронштейны, а на них устанавливается сам испаритель. С той лишь разницей, что перед установкой внутреннего блока готовится отверстие для фреоновой трубки.

После этого внутренний и внешний блок соединяются и кондиционер подключается к сети. Чем меньше изгибов у трубки, тем более эффективно выводится воздух, а значит — тем продуктивнее работает устройство.

Для этого есть специальные тестовые программы, которые и позволяют определить, правильно ли установлена система.
