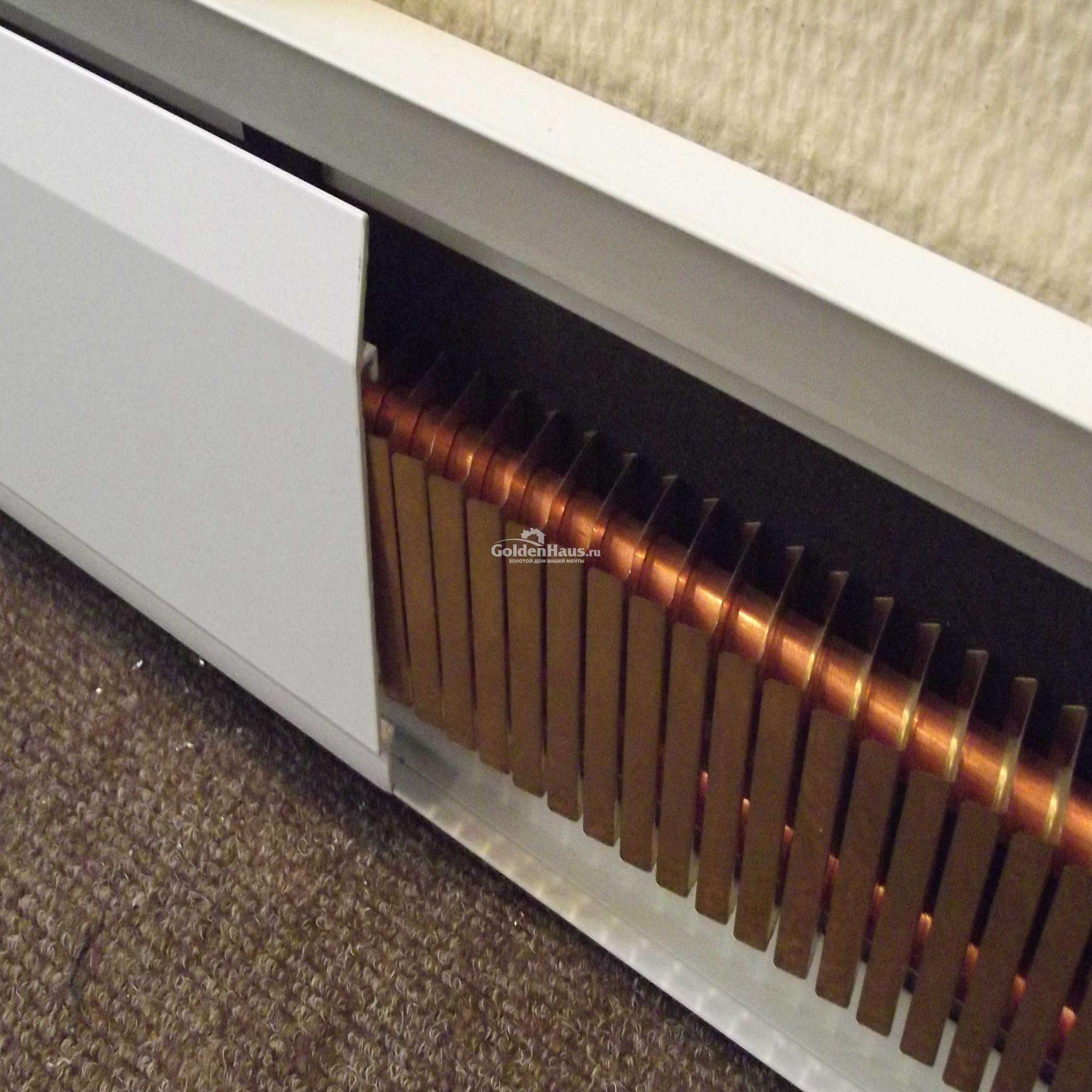

Фото плинтусного отопления
Также рекомендуем просмотреть:
- Твердотопливные котлы
- Экран на батарею отопления
- Дымоходы для газовых котлов
- Двухконтурный газовый котел
- Воздух в системе отопления
- Нержавеющие дымоходы
- Газовые котлы для дома
- Печь-камин
- Циркуляционный насос
- Печь с водяным контуром
- Теплый пол своими руками
- Терморегулятор на батарею
- Отделка камина
- Давление в системе отопления
- Конвекторный обогреватель
- Газовое отопление в частном доме
- Обогреватель для квартиры
- Пиролизный котел
- Подключение радиаторов отопления
- Тепловая пушка
- Краска для батарей
- Инфракрасный теплый пол
- Инфракрасный обогреватель
- Дымоход для печи
- Водяной теплый пол
- ИБП для котлов
- Котельные в частном доме
- Мощность котла отопления
- Чистка дымохода
- Отопление частного дома
- Электрокотел
Минусы электрических плинтусов
Электрический плинтусный радиатор отопления имеет множество преимуществ, однако перед приобретением такого устройства необходимо ознакомиться с недостатками. Как утверждают покупатели, данный вид отопления не столь экономичен, как заявляют производители, а простота монтажа не всегда подразумевает эффективную эксплуатацию.
Если вы решили заняться работами самостоятельно, то должны постараться исключить нарушение равномерности теплоотдачи. Если приборы будут устанавливаться вплотную к вертикальным поверхностям, это может привести к появлению дефектов на отделке. Некоторые электрические плинтусы могут эксплуатироваться при условиях, которые не отличаются перепадом напряжения и периодическим выключением электричества. Иногда это становится причиной выхода из строя агрегатов.
Электрическая плинтусная система отопления может выглядеть не всегда эстетично. Производители предлагают декоративные накладки, но они снижают эффективность работы приборов.
Плюсы, минусы альтернативного метода отопления
Преимущество иного метода отопления — экономия ресурсов. Оборудование подключается к электросети, но потребляет относительно немного энергии. Удается сэкономить около трети суммы, расходуемой иными электрическими отопительными приборами.
Стены более сухие, частично поглощают вырабатываемое тепло, появится надбавочная площадь тепловых потерь.
Вид плинтусной системы смотрится благоприятно, вписывается во многие стили оформления интерьеров, но не получится поставить корпусную мебель близко к стенам. Для теплового оборудования важна свободная циркуляция, мебель будет частично поглощать тепло, быстрее испортится.
Достигается равномерный обогрев помещения, не появится плесень, грибок.
Монтажные, ремонтные работы проводятся сравнительно быстро, оборудование находится в прямом доступе.
Можно сразу поставить на радиаторы терморегуляторы, чтобы выставить температурный график для каждой отдельной комнаты.
Преимущества, недостатки системы теплого плинтуса
Недостатки — стоимость плинтусного оборудования. Подключить самостоятельно сложно, лучше обратиться к мастеру, чтобы получить качественную, исправную систему.
Нужно проследить, чтобы у исполняющей работы компании были действительны лицензии. Во время принятия объекта необходимо убедиться, что нет декоративных накладок, плотно придвинутой мебели.
Монтаж теплого плинтуса
Для монтажа понадобится инструмент: разводные ключи в наборе, дрель с ударной функцией (или перфоратор), молоток, кусачки, пассатижи, ножницы (резать пластик). Плинтусная система обогрева быстро монтируется, если заранее подготовлены точки подключения.
Еще до приобретения необходимого оборудования нужно спланировать, какой мощности нужны нагревательные элементы и как разместить их по периметру комнаты.
Сборка системы водяного обогрева
Этап 1. Измеряем расстояние от точки, где будет расположен распределительный коллектор, до местонахождения плинтуса. Отрезаем две длины защитной трубы и две с припуском 20 см — соединительной. Соединительную вставляем в защитную, концы закупориваем клейкой лентой для защиты от грязи.

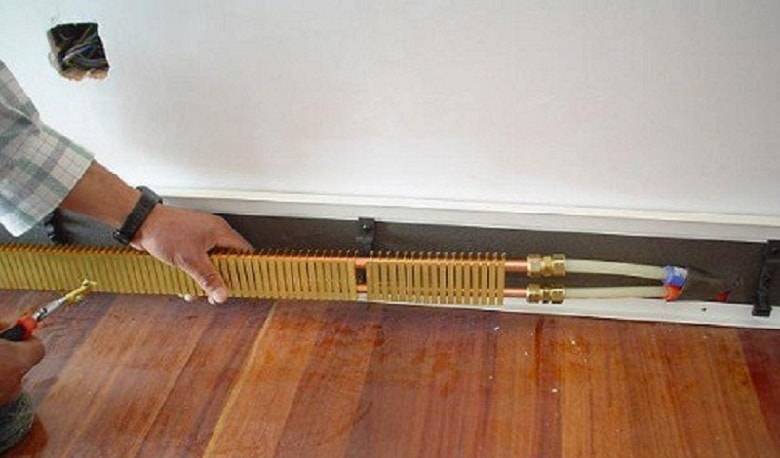

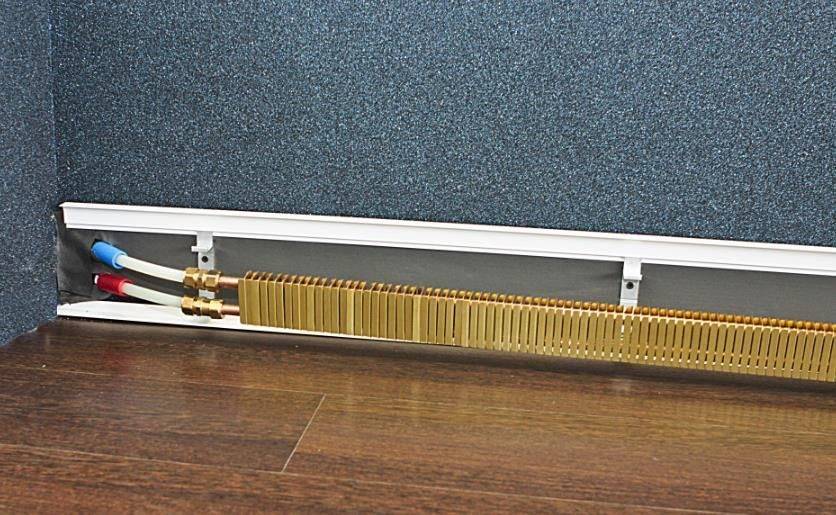

Монтаж водяной системы плинтусного отопления: красный цвет — основной поток, синий — обратный. Труба обратного потока должна находится выше
Этап 2. Трубы тянем по полу без натяжения так, чтобы при необходимости наращивания рядом можно было проложить еще одну или несколько. Закрепляем монтажными лентами, покрываем защитным раствором, оберегая от повреждений, и выводим в нужном месте на стену в 6 см над полом и в 10-15 см от края стены или угла, фиксируем цементом.
Этап 3. После укладки чистового пола продолжаем работу. Наклеиваем изоляционную полоску по всей длине. Протягиваем алюминиевую кромку (тоже по всей длине отопления), закрывая стык стены и пола. Привинчиваем ее или закрепляем клейкой лентой, силиконом.
Этап 4. Прокладываем по верхней линии специальный профиль, надеваем на него держатели на расстоянии 15 см от углов и через каждые 40 см по стене.

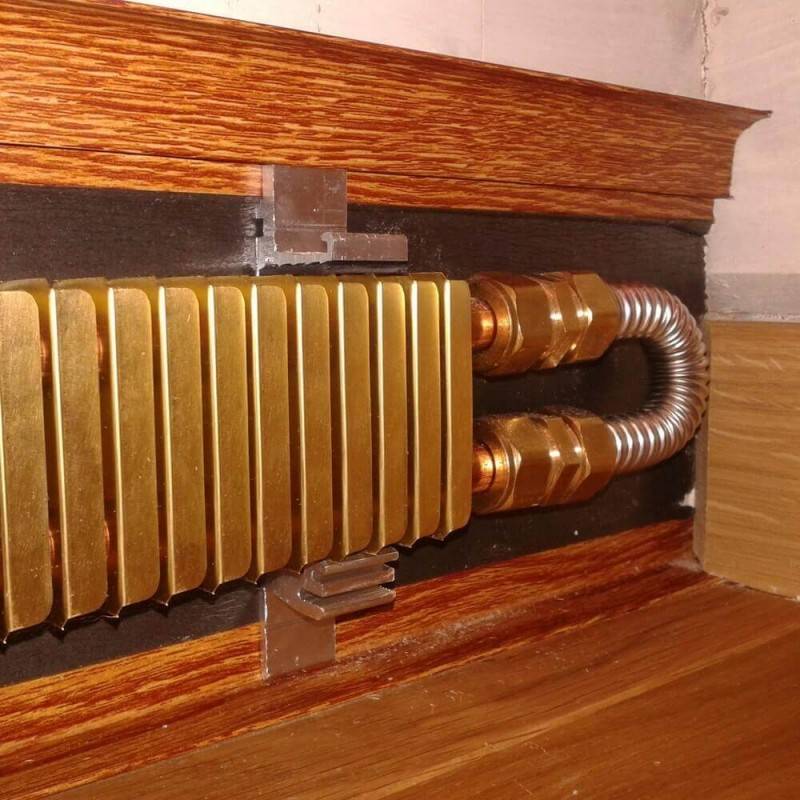

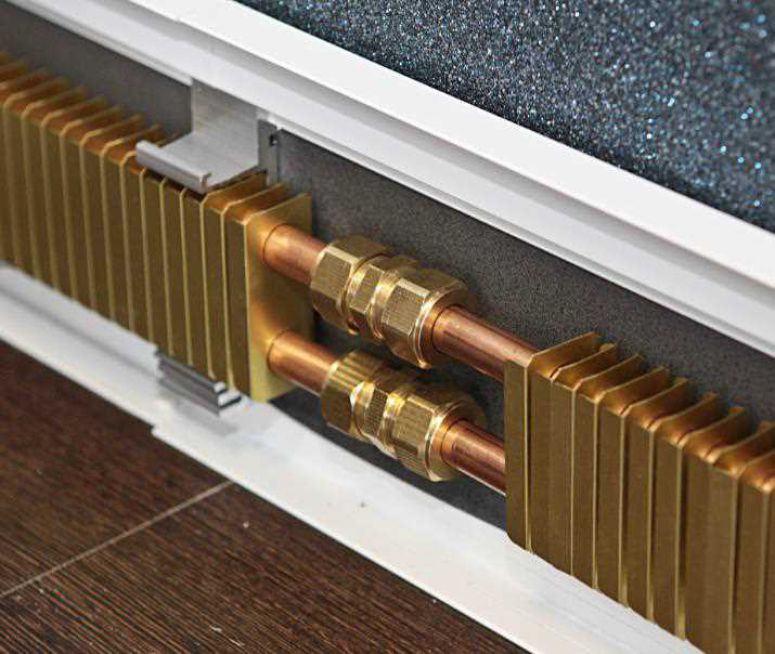

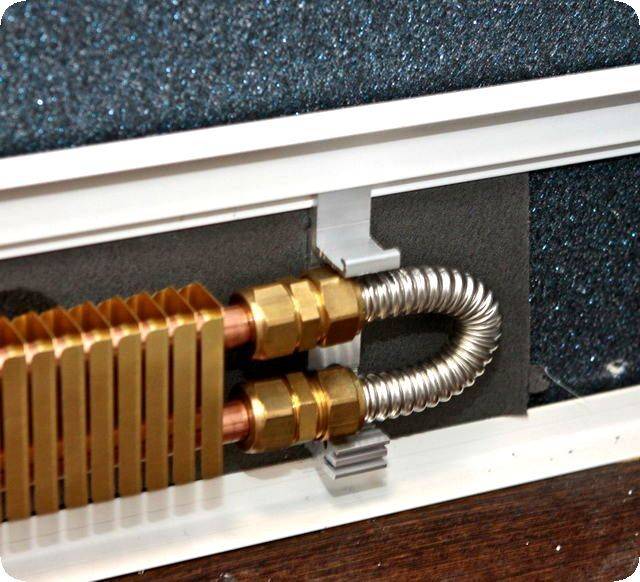

Этап 5. Для соединения отопительных труб и нагревательных элементов используем соединительные муфты с гайками, втулками и прокладками, в углах — угловые поворотные трубки 90º , в торцах — торцевые поворотные трубки 180º и заглушки. Термосекции соединяем между собой переходниками.
Присоединяя греющий модуль, надо снять 2-3 ламели с краю и надеть на трубки соединительные гайки, опрессовочные детали, резиновые прокладки
Этап 6
Соединенные обогревательные секции осторожно вдавливаем в держатели. Надеваем декоративные панели (прикрепляем шурупами или защелкиваем) и декоративные угловые элементы
Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении
Как и всем коллекторным системам греющему плинтусу требуется циркуляционный насос, стимулирующий движение теплоносителя. Без насоса нагретой воде сложно циркулировать по протяженному контуру. Однако использование технических устройств отражается на общей стоимости системы.
Плинтус заработает, если все технологические операции были выполнены без нарушений. При протечке проблемные соединения надо дожать гаечным ключом. Подача теплоносителя осуществляется через коллектор циркуляционным насосом от котла или из общей (централизованной) системы отопления.
Сборка системы электрического обогрева
Для теплого плинтуса в электрическом щите надо сделать отдельный автоматический выключатель. Его мощность определяется количеством отопительных модулей.
Этап 1. Подводим электропитание к распределительной коробке, которая должна быть рядом с местонахождением системы на высоте 4-6 см от пола.
Монтаж электрической системы отопления: чаще всего электрическая система используется там, где есть возможность подвести электропитание нужной мощности, или в малометражных помещениях как дополнительное отопление
Этап 2. Наклеиваем на стену изоляционную ленту.
Этап 3. Устанавливаем нижний алюминиевый профиль (кромку) и верхний, на который насаживаем держатели на таком же расстоянии, как и для водяной системы – 15 см от углов и с шагом в 40 см вдоль стены. Монтируем выносной терморегулятор. Он должен находиться на высоте около 1,5 м напротив модулей системы и на расстоянии от них не менее 2 метров.
Этап 4. Вставляем электронагревательные элементы (ТЭНы) в нижнюю трубу греющего модуля, закрепляем модули в держателях так, чтобы они не касались стены.
Электрические контакты ТЭНов имеют резьбу, две гайки, стопорное кольцо на пружине, термоусадочную трубку для дополнительной изоляции. Соединяются модули параллельно силовым термостойким кабелем с покрытием силиконом и термостойкостью до 180°C.
Этап 5. Сверху закрываем систему пластиковым коробом.
Для подключения обогревающих модулей используется 3-х жильный кабель: коричневая жила — фаза, синяя — ноль, зеленая (желтая) — заземление. Заземлять кабель нужно обязательно
Подключение смонтированной системы отопления к электропитанию лучше доверить специалисту по электрике. Он проверит надежность изоляции измерительными приборами, подаст электроэнергию и настроит термостаты.
Плинтусный электрический конвектор: плюсы и минусы, особенности монтажа
Для обогрева жилого помещения существует обилие самого разного оборудования. Они отличаются размером, конструкцией, эксплуатационными показателями, ценами и другими характеристиками.
Данная статья посвящена прибору, который не так давно появился на рынке отопительного оборудования — плинтусному электрическому конвектору .
Плинтусный электрический конвектор Techno
Устройство
Современный плинтусный электрический конвектор — это аппарат, в основе функционирования которого лежит принцип конвекции воздушных масс.
Нагревательный элемент, помещенный во внутренней части устройства, нагревает воздух, который поднимается вверх и вытесняет холодный вниз. В результате таких манипуляций воздух в помещении начинает прогреваться.
В сравнении с обычными электрическими конвекторами , которые размещаются на стенах и полах, плинтусный конвектор характеризуется очень компактным размером, красивым внешним видом, удобством конструкции.
Поэтому такой агрегат гармонично впишется в интерьер и позволит сэкономить много места:
- Высота подобных устройств варьируется в пределах от 60 до 250 мм, конвекторы можно замаскировать, закрыв их специальными декоративными плинтусами.
- Толщина до 100 мм, продаются приборы очень тонкие, которые практически не выделяются от стен.
Энергосберегающие плинтусные электрические конвекторы хорошо применимы в больших просторных помещениях с длинными плинтусами. К тому же их можно размещать на балконах и лоджиях.
Плинтусный конвектор сконструирован из:
- пластины из металла, она крепится к стене на расстоянии 1,5 см;
- двух труб, предназначенных для нагрева;
- соединительных элементов и креплений, которые располагаются в углах помещения;
- внешней фасадной части.
Плинтусные электрические конвекторы низкого типа отлично подойдут для частных каркасных домов, а также для офисов, в которых нельзя осуществить подключение к газовой магистрали или оборудовать водяное отопление.
Для того, чтобы определиться с нужным числом плинтусных электроконвекторов для дома, следует соотнести следующие показатели:
- площадь помещения;
- длина конвектора ;
- мощность;
- климат местности, в которой вы проживаете.
Плинтусный электроконвектор Термия ЭВНА — 0,18/230 П2
Осуществляя выбор самого агрегата, обязательно нужно учитывать параметры:
- вес;
- размер;
- мощность прибора;
- устройство теплообменника;
- присутствует ли электронный термостат , который позволяет поддерживать температурный режим с максимальной точностью;
- оборудован ли встроенным стабилизатором электрического напряжения.
Достоинства и недостатки
Плинтусный электрический конвектор Мегадор
Сегодня плинтусные электроконвекторы являются очень популярными. Это обусловлено множеством преимуществ, которыми характеризуются данные агрегаты:
- Маленький размер: они миниатюрны и отлично впишутся в любой интерьер.
- Безопасны в работе: конструкция приборов защищена от случайных прикосновений, поэтому такие конвекторы можно устанавливать в детских комнатах.
- Обеспечивают комфортную температуру воздуха, т.к. воздух прогревается очень быстро и тепло равномерно распределяется по всей комнате.
Однако при наличии явных плюсов, выделяются и некоторые недостатки:
- в большинстве своем плинтусные электрические конвекторы дорого стоят;
- обладают невысокой мощностью.
Многие модели плинтусных электрических конвекторов сложны в установке, поэтому перед тем как начать монтаж, надо хорошо изучить весь процесс монтажа, а в случае необходимости обратиться, к специалистам.
Чтобы установленный конвектор работал с максимальной продуктивностью и был безопасен в своем функционировании, нужно соблюдать все правила монтажа:
- В первую очередь на стене нужно сделать разметку, нагревательный элемент должен находиться на расстоянии от пола — 1 см, затем к стене фиксируется металлическая пластина.
- На следующем этапе надо вкрутить держатели для труб и соединить их с общим контуром.
- Для блока питания следует отвести отдельную ветку электричества, к которой он будет подключаться.
- Устанавливается терморегулятор, к нему впоследствии подключается вся система.
- Когда монтаж завершен, обязательно проверьте всю систему.
- И на самом заключительном этапе монтируется внешний фасад, который прикрывает всю систему.
В качестве расположения плинтусных электрических конвекторов крайне не рекомендуется выбирать места, близкие к мебели, особенно деревянной. Нагретый воздух негативно сказывается внешнем состоянии таких изделий.
Производители
Рассмотрим наиболее известных российских и украинских производителей электрических конвекторов плинтусного типа.
Какой должна быть система отопления
Экономичной и энергосберегающей, что особенно важно в настоящее время, когда дорожают энергоносители;
Способной использовать различные источники энергии, в том числе и альтернативные, такие как «тепловые насосы», использующие для нагрева воды энергию земли;
Благотворно влиять на самочувствие и здоровье человека;
Создавать комфортные условия проживания;
Не приносить вред окружающей среде, отвечать высоким нормам экологической безопасности;
Иметь широкие возможности применения в современной архитектуре и дизайне помещений.
В заключение хотелось бы добавить, что в идеале:
- Конструкция системы отопления должна быть разборной, обеспечивающей удобство монтажа;
- Материал теплообменного модуля должен иметь высокую теплоотдачу;
- Наружные и декоративные элементы должны быть выполнены из прочных материалов.
Выводы:
Не смотря на то, что теперь знаю как работает теплый плинтус, я еще окончательно не определился как будет выглядеть система отопления моего будущего дома. Попробую рассмотреть теплый плинтус в качестве основной системы отопления частного дома. Об этом вы можете почитать в моей статье на эту тему. В следующей статье я расскажу как выбрать шуруповерт.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Пример HTML-страницы
Плинтусные конвекторы отопления: плюсы и минусы оборудования
Если вас не пугает высокая стоимость оплаты за электроэнергию при наличии электрических конвектор, или все же привлекла одна из разновидностей жиждкостных конвекторов, вам необходимо ознакомиться со спецификой работы оборудования и его преимуществами.
К ним относятся:
- Миниатюрность – достоинство, которое отмечают в первую очередь. Именно благодаря компактности приборов и ценятся они на рынке. Этот вид отопления позволяет полностью скрыть систему отопления, и применить в помещении любое желаемое дизайнерское решение.
- Безопасность для окружающих. Данное оборудование отлично защищено от возможных случайных прикосновений. Особенно ценно это там, где есть маленькие дети, или люди с дефектами зрения.
- Комфортная температура в помещении на любой высоте. Этот вид отопления работает так, что происходит равномерное распределение воздуха по всей площади помещения.
- Быстрота прогрева помещения. Благодаря грамотно разработанной конструкции воздух в помещении нагревается быстро и стремительно распространяется по комнате.
К недостаткам данного вида устройств относят высокую их стоимость, низкую мощность приборов, которой хватает не на все площади современных домов. Иногда плинтусные конвекторы приходится прокладывать вдоль всех стен. Также некоторых пугает сложность монтажа этого оборудования. Однако последнее можно недостатком не считать, поскольку на самом деле сложности в установке плинтусных обогревателей своими руками никакой нет.
https://youtube.com/watch?v=kl72-tt–bQ

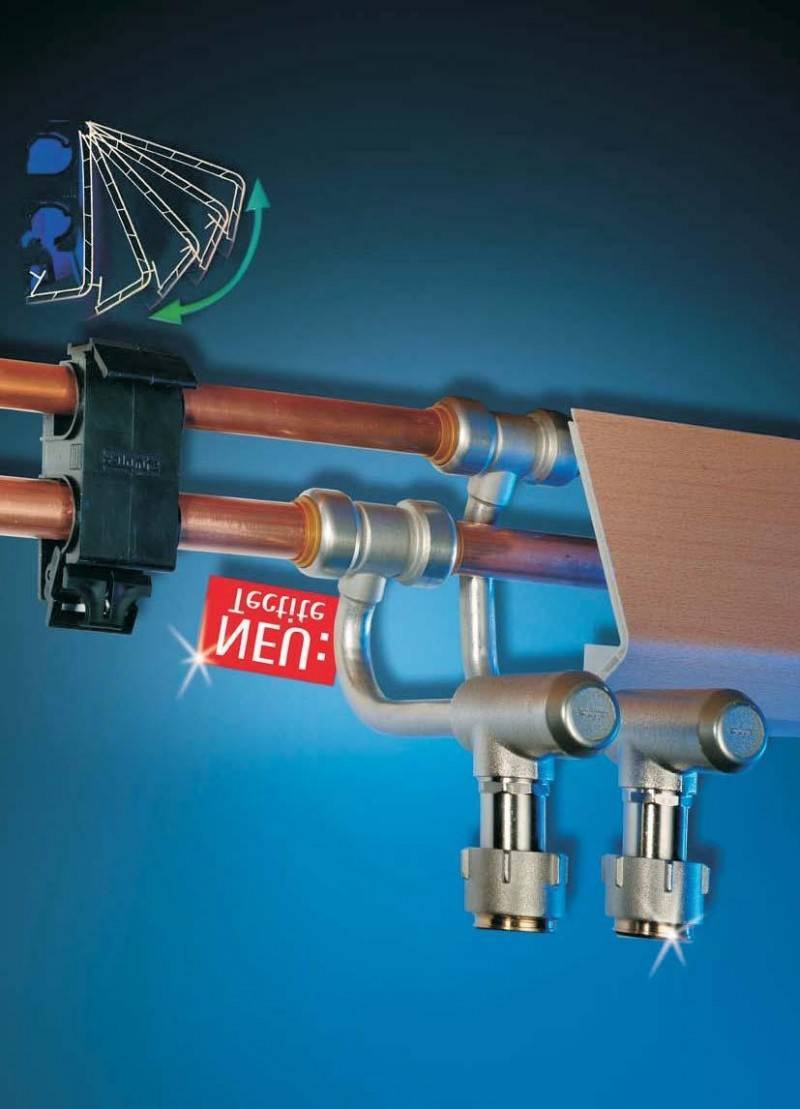

Simplex. плинтусная система. Инновационное решение для подключения радиаторов. Для быстрого и безупречного монтажа
1 Simplex плинтусная система Инновационное решение для подключения радиаторов Для быстрого и безупречного монтажа
2 Плинтусная система: Легко, быстро, продуманно Simplex предлагает полную комплектацию для наружной прокладки труб отопления, а так же труб отопления с одновременной прокладкой электрокабеля. Данное техническое решение успешно применяется как при реконструкции старых зданий, так и для новостроек, а так же для производственных помещений, в которых трубы должны бытьлегко досягаемы. Уникальная конструкция держателя для плинтуса с пружинным механизмом является центральной частью плинтусной системы. Пружинный механиз позволяет легко закреплятьи снимать плинтус. Особенностью плинтусной системы является простота повторного монтажа. Плинтус кладется на пол и надевается на крепежные лапки держателей. Плинтус поднимается вверх и прижимается к стене. Пружинный захват защелкивается и обеспечивает равномерное прижатие плинтуса к стене. Для монтажа плинтуса на уже установленный ранее трубопровод используются держательдля плинтуса без пружинного механизма (размеры захвата до 30 х 59 мм). Для внутренних и внешних углов не требуется специальных креплений. В месте стыка со стеной на плинтусе находится резиновый уплотнитель, который скрывает неровности стены и защищает трубопровод от пыли. Цвет уплотнителя совпадает с цветом плинтуса. Преимущества: Уникальная конструкция держателя плинтуса с прижимным механизмом Держатель плинтуса для уже проложенного трубопровода Простая и быстрая установка плинтуса Широкий выбор цветов Арматура для любого варианта подключения радиаторов Быстрая и надежная система для подключения радиаторов Резиновое уплотнение в месте стыка со стеной Удобная плинтусная система для быстрой и безупречной наружней прокладки!
3 Практично и эстетично: Плинтусная система Тип N Габаритные размеры: Цвета Белый (RAL 9016) Серый (RAL 7035) Светлый дуб Бук Клен Прочный двухстенный полый профиль из ПВХ Резиновое уплотнение в месте стыка состеной Декоративная пленка под цвет дерева Белый и серый цвет с защитной пленкой предотвращающей Плинтусная система Тип T Габаритные размеры: Цвета Белый (RAL 9016) Светлый дуб Под облицовку ковровым покрытием с самоклеющейся полосой
4 Мультифункциональное решение: Плинтусная система Тип N с каналом для электропроводки Все детали комбинируются со стандартной плинтусной системой Simplex, что позволяет использовать один плинтус для всех вариантов применения! Для данной системы специально разработан держательдля плинтуса с пружинным механизмом. Установка плинтуса аналогична как в плинтусной системе Тип N Одновременная прокладка отопления и электропроводки Полый двустенный профиль с двумя раздельными каналами позволяет избежать нагрева кабеля в соответствии с требованиями немецкого стандарта VDE и не превышать температуру в канале выше 30 С Перемычка в канале позволяет одновременно проводить злектрический, телефонный, интернеткабель и ТВкабель Встраиваемый блок розетки позволяет устанавливать электрическую розетку Резиновое уплотнение в месте стыка с полом Габаритные размеры: Канал для электрокабеля Встраиваемый блок розетки
5 Особо экономно и легко в монтаже: Комплекты для нижнего подключения радиаторов VK 31 Один комплект арматуры для 1, 2 и 3 рядных вентильных панельных радиаторов с подключением 1/2 ВР или 3/4 НР Телескопическое подключение с регулировкой по высоте и глубине Удобный монтаж с доступом к арматуре спереди Розетки для скрытия отверстий в плинтусе Широкий спектр применения в сочетании с минимальным количеством Vk31 с подключением Tectite Используется с трубами из меди и стали. Диаметры 15 и 18 мм. Подключение трубы непосредственно к арматуре без использования дополнительных элементов и инструмента Соединение поворачивается и демонтируется в любой момент с помощью пластиковой скобы Предельно быстрый и удобный монтаж Vk31 с подключением SiRoCon Арматура с подключением SiRoCon в любых комбинациях со специальными фитингами SiRoCon с различными переходами. Используется со всеми типами труб с наружным диаметром от 12 до 22 мм. SiRoCon прессфитинг для медных, стальных, полиэтиленовых и металлопластиковых труб Фитинги для наиболее популярных пресссистем SiRoCon фитинг для под пайку для медных труб Фитинги для резьбовых соединений. опрессовали вставили готово
6 nderungen v orbehalten. Stand 05/2008 Работайте с ЛУЧШИМ!
Источник
Монтаж теплого плинтуса
Для монтажа понадобится инструмент: разводные ключи в наборе, дрель с ударной функцией (или перфоратор), молоток, кусачки, пассатижи, ножницы (резать пластик). Плинтусная система обогрева быстро монтируется, если заранее подготовлены точки подключения.
Еще до приобретения необходимого оборудования нужно спланировать, какой мощности нужны нагревательные элементы и как разместить их по периметру комнаты.
Сборка системы водяного обогрева
Этап 1. Измеряем расстояние от точки, где будет расположен распределительный коллектор, до местонахождения плинтуса. Отрезаем две длины защитной трубы и две с припуском 20 см — соединительной. Соединительную вставляем в защитную, концы закупориваем клейкой лентой для защиты от грязи.
Этап 2. Трубы тянем по полу без натяжения так, чтобы при необходимости наращивания рядом можно было проложить еще одну или несколько. Закрепляем монтажными лентами, покрываем защитным раствором, оберегая от повреждений, и выводим в нужном месте на стену в 6 см над полом и в 10-15 см от края стены или угла, фиксируем цементом.
Этап 3. После укладки чистового пола продолжаем работу. Наклеиваем изоляционную полоску по всей длине. Протягиваем алюминиевую кромку (тоже по всей длине отопления), закрывая стык стены и пола. Привинчиваем ее или закрепляем клейкой лентой, силиконом.
Этап 4. Прокладываем по верхней линии специальный профиль, надеваем на него держатели на расстоянии 15 см от углов и через каждые 40 см по стене.
Этап 5. Для соединения отопительных труб и нагревательных элементов используем соединительные муфты с гайками, втулками и прокладками, в углах — угловые поворотные трубки 90º , в торцах — торцевые поворотные трубки 180º и заглушки. Термосекции соединяем между собой переходниками.
Присоединяя греющий модуль, надо снять 2-3 ламели с краю и надеть на трубки соединительные гайки, опрессовочные детали, резиновые прокладки
Этап 6
Соединенные обогревательные секции осторожно вдавливаем в держатели. Надеваем декоративные панели (прикрепляем шурупами или защелкиваем) и декоративные угловые элементы
Подключаем систему к коллектору, заливаем воду, тестируем при рабочем и максимальном давлении
Как и всем коллекторным системам греющему плинтусу требуется циркуляционный насос, стимулирующий движение теплоносителя. Без насоса нагретой воде сложно циркулировать по протяженному контуру. Однако использование технических устройств отражается на общей стоимости системы.
Плинтус заработает, если все технологические операции были выполнены без нарушений. При протечке проблемные соединения надо дожать гаечным ключом. Подача теплоносителя осуществляется через коллектор циркуляционным насосом от котла или из общей (централизованной) системы отопления.
Сборка системы электрического обогрева
Для теплого плинтуса в электрическом щите надо сделать отдельный автоматический выключатель. Его мощность определяется количеством отопительных модулей.
Этап 1. Подводим электропитание к распределительной коробке, которая должна быть рядом с местонахождением системы на высоте 4-6 см от пола.
Монтаж электрической системы отопления: чаще всего электрическая система используется там, где есть возможность подвести электропитание нужной мощности, или в малометражных помещениях как дополнительное отопление
Этап 2. Наклеиваем на стену изоляционную ленту.
Этап 3. Устанавливаем нижний алюминиевый профиль (кромку) и верхний, на который насаживаем держатели на таком же расстоянии, как и для водяной системы – 15 см от углов и с шагом в 40 см вдоль стены. Монтируем выносной терморегулятор. Он должен находиться на высоте около 1,5 м напротив модулей системы и на расстоянии от них не менее 2 метров.
Этап 4. Вставляем электронагревательные элементы (ТЭНы) в нижнюю трубу греющего модуля, закрепляем модули в держателях так, чтобы они не касались стены.
Электрические контакты ТЭНов имеют резьбу, две гайки, стопорное кольцо на пружине, термоусадочную трубку для дополнительной изоляции. Соединяются модули параллельно силовым термостойким кабелем с покрытием силиконом и термостойкостью до 180°C.
Этап 5. Сверху закрываем систему пластиковым коробом.
Для подключения обогревающих модулей используется 3-х жильный кабель: коричневая жила — фаза, синяя — ноль, зеленая (желтая) — заземление. Заземлять кабель нужно обязательно
Подключение смонтированной системы отопления к электропитанию лучше доверить специалисту по электрике. Он проверит надежность изоляции измерительными приборами, подаст электроэнергию и настроит термостаты.
Итоги по теме
Системы плинтусного отопления, разработанные уже достаточно давно, ранее были недостаточно распространены — в первую очередь из-за слишком больших теплопотерь. Современные строительные материалы позволяют избежать потери тепла, повысить надежность системы и продлить срок ее эксплуатации.
Система отопления «теплый плинтус» позволяют обеспечить комфорт и уют в каждом доме, что особенно важно, когда в доме есть дети. Делая выбор в пользу того или иного вида плинтусного отопления, необходимо учитывать конструктивные особенности, преимущества и недостатки, технические характеристики каждого из них
