Принцип работы кондиционеров прецизионного типа, схема

Область применения

Промышленные кондиционеры подбираются согласно техническим параметрам и конструктивному исполнению под конкретные условия использования. Самым мощным в общей линейке изделий считается шкафное оборудование. Такие агрегаты способны выдавать до 100кВт холода (тепла). Сегодня климатическая техника с высоким рабочим ресурсом применяется в следующих сферах промышленности:

  1. В качестве инфраструктуры центров обработки данных. Это кондиционеры для серверной комнаты, аппаратных помещений и крупных дата-центров. Применение климатической техники встречается при оснащении мест размещения суперкомпьютеров и майнинг-фермах.
  2. В медицинских центрах. Оборудование для поддержания нормативных влажности и температуры используется в ожоговых и диагностических отделениях. Известно применение промышленных сплит систем в фармацевтических лабораториях.
  3. Отказоустойчивые кондиционеры находят широкое применение в области производства высокоточных техники и приборов. К этой категории относятся космонавтика и авиастроение, конвейерные линии по выпуску компонентов микроэлектроники.
  4. Общественные места и хранилища. Сюда относятся выставки, фонды и архивы предметов искусства, музеи.

Установка промышленных кондиционеров необходима в производственных условиях, связанных с необходимостью активного отвод тепла. При этом эффективность работы техники во многом зависит от способа монтажа и дополнительного оснащения.

Примеры выполненных работ

Выполнены работы по охлаждение серверной при помощи прецизионного кондиционера шкафного типа (Кондиционер итальянской марки Royal Clima) . Забор теплого воздуха осуществляется в верхней части кондиционера, выдача через фальшпол, решетки подачи холодного воздуха расположены под стойками с серверным оборудованием. В качестве резерва используется настенный кондиционер Daikin с зимним комплектом. Площадь серверной 15 м2.

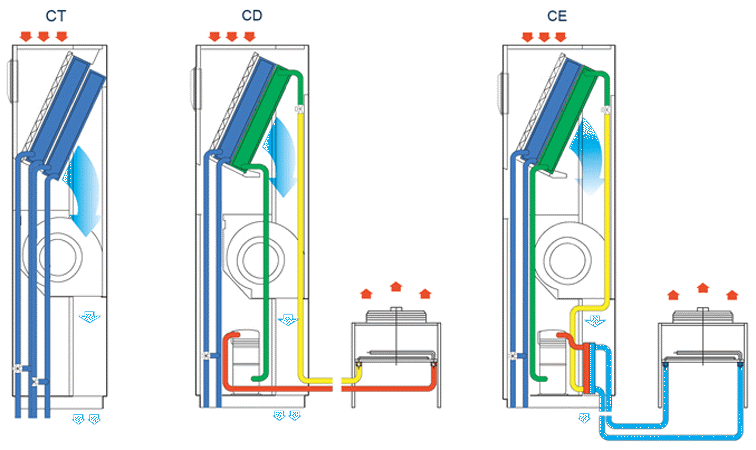

Виды прецизионных кондиционеров

Прецизионные кондиционеры

Прецизионные кондиционеры являются климатическими установками промышленного типа, используемыми для поддержания установленного температурного режима, влажности и подвижности воздуха. В основном они используются для обеспечения соответствующих условий, требуемых для поддержания работоспособности сложного технологического оборудования в лабораториях, серверных помещениях и т.д.

Виды и комплектация претензионных кондиционеров

Прецизионное климатическое оборудование представляет собой моноблочную конструкцию, имеющую несколько разновидностей, представленных:

– Кондиционерами с наружным монтажом. В этом случае климатическое оборудование находится не в помещении, а устанавливается на стене здания. Обработанный кондиционером воздух поступает через воздуховоды, установленные в отверстиях стены. Рециркуляционные воздушные массы забираются из помещения через воздухозаборники.

– Кондиционерами с внутренним монтажом. Климатические установки находятся в здании, но в этом случае, они нуждаются в постоянном охлаждении конденсата. Для этого может использоваться воздух с улицы, который еще называют естественным охлаждением с подмесом. В некоторых моделях могут применяться и другие способы охлаждения.

Кроме этого, кондиционеры могут быть оснащены двумя теплообменниками и двумя холодоносителями. Типы сборки прецизионных кондиционеров отражены на схеме ниже.

Типы сборки прецизионных кондиционеров

Помимо разновидностей самих установок, различные модели могут иметь отличающиеся друг от друга по типажу внутренние и внешние блоки.

Внешний блок может быть шкафным, межрядным, подвесным и т.д. Наружный блок может иметь водяное или воздушное охлаждение либо же использовать технологию фрикулинг.

Также некоторые модели претензионных кондиционеров могут быть дооснащены увлажнителем, зимним комплектом, подставкой для фальшполов, системой выдува холодного воздуха и иметь другой дополнительный функционал.

Принцип работы прецизионного климатического оборудования

Принцип работы любой охладительной системы заключается в переходе хладреагента из газообразного в жидкое состояние и наоборот. Для процесса перехода характерно изменение давления хладреагента. У прецизионных кондиционеров принцип работы заключается в сжатии хладреагента в компрессорном механизме с дальнейшим его перенаправлением в конденсатор. по специальным трассам.

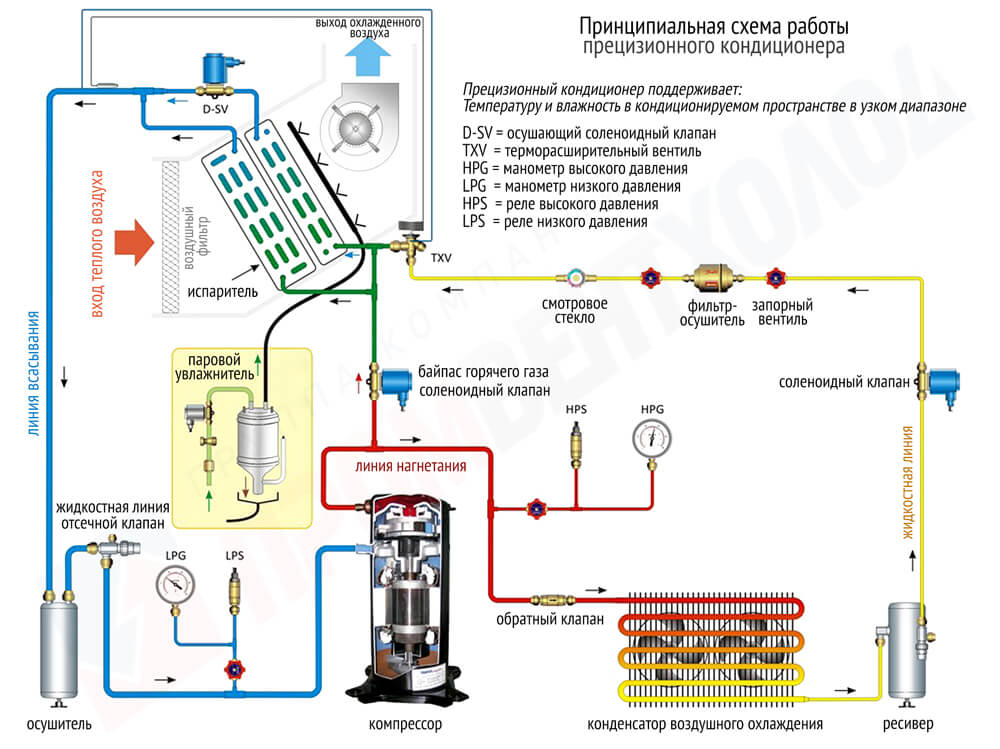

Схема работы прецизионного кондиционера

Конденсация заключается в заборе тепловой энергии у хладреагента. Этот процесс позволяет преобразовать его в жидкое состояние, после чего он попадает в испаритель и превращается в газ.

Последним этапом работы охладительной установки является попадание хладреагента в компрессор. Воздушные массы охлаждаются благодаря прохождению через испаритель с разреженным хладреагентом, после чего они возвращаются в помещение, снижая температуру до нужного показателя.

Установка прецизионного охладительного оборудования

Производить установку претензионного кондиционера должен специалист. Монтаж охладительного оборудования состоит из нескольких этапов:

– Подбора места монтажа с учетом нюансов.

– Надежного крепления внешнего и внутреннего блочного устройства при помощи кронштейнов.

– Прокладывания межблочных коммуникаций.

– Вакуумирования и запуска кондиционера.

Если вас интересует подбор и установка прецизионного кондиционера, обращайтесь в компанию «АйрВек» и наши специалисты помогут вам решить этот вопрос.

Прецизионные кондиционеры. Цена. Преимущества

Прецизионные кондиционеры, цена которых довольно значительна, пользуются большим спросом среди корпоративных клиентов. Причина тому – их незаменимость в таких сферах жизни общества, как: производство, здравоохранение, наука, культура. Ни одно другое климатическое оборудование не может похвастаться такой точностью и надежностью.

Если Вы хотите купить прецизионный кондиционер, обращайтесь к нам. Мы поможем выбрать именно ту технику, которая идеально подойдет Вам по всем параметрам. Кроме того, мы готовы обеспечить доставку и монтаж прецизионных кондиционеров.

голоса

Рейтинг статьи

Линейки кондиционеров Stulz

CyberAir 3

CyberAir 3 – легко адаптируемая система для установки на любом объекте.

CyberAir 3 — это система с полным управлением воздушным потоком, все составляющие которой оптимизированы таким образом, чтобы идеально выполнять задачи поддержания микроклимата в ЦОД.

CyberRow 3

CyberRow — максимально эффективное решение по охлаждению ЦОД высокой плотности.

CyberRow – это автономный кондиционер воздуха, который устанавливается и работает независимо от стойки. Такое полное разделение стойки и кондиционера воздуха повышает надежность работы и открывает более широкие возможности компоновки оборудования в информационном центре.

MiniSpace

Прецизионные кондиционеры серии MiniSpace – шкафные кондиционеры, холодопроизводительностью до 28 кВт. Оборудование предназначено для небольших серверных помещений. В отличие от бытовыхх кондиционеров, эта система более надежна и долговечна, а также экономически более выгодна при круглосуточной работе 365 дней в году. Прецизионные кондиционеры MiniSpace поставляются в 2-х версиях, с прямым испарением, при котором используется выносной конденсатор с воздушным или водяным охлаждением (версия DX), либо (более экономичная версия) со встроенным теплообменником, работающим на охлажденной воде, подаваемой из холодильной машины (версия CW).

CompactPlus

выгодное решение для организации системы прецизионного кондиционирования серверных

AirBooster/AirModulator

Повышенная гибкость в охлаждении «горячих точек» ЦОД.

Сферы применения и эксплуатационные преимущества:

  • современные ЦОДы, АТС, биллинговые центры
  • медицина
  • высокоточные производства
  • музеи, архивы

Прецизионные кондиционеры Stulz – это компактные блоки, оснащенные самыми современными системами управления. Всему модельному ряду присущи общие характеристики:

  • Простота монтажа
  • Надежность и высокая точность управления
  • Совместимость с системами управления микроклиматом здания
  • Легкость в обслуживании
  • Экономное энергопотребление
  • Низкие эксплуатационные расходы
  • Соотношение цена/качество

Прецизионные кондиционеры, стоимость которых изначально кажется высокой в сравнении с бытовыми моделями, на практике оказываются более выгодными в эксплуатации за счет низких расходов и длительного срока беспрерывной службы.

Монтаж

После окончания подготовительных работ и транспортировки оборудования на объект, начинается установка данного системного устройства.

Установка шкафного кондиционера такого типа состоит из ряда этапов:

  • Осуществление строительных мероприятий по прохождению узлов перехода коммуникаций через ограждения и стены, в том числе и через крышу;
  • Монтаж опорных конструкций (основание для размещения внешнего оборудования);
  • Установка внешнего оборудования;
  • Монтаж внутреннего оборудования;
  • Проведение магистрали холодильного контура;
  • Монтаж электрокоммуникаций;
  • Пуско-наладочные работы.

Для монтажа внешнего оборудования в рабочее состояние необходимо изготовить фундамент согласно СНиП. Конденсаторы допускается устанавливать как в вертикальном, так и в горизонтальном положении.

При монтаже внутреннего оборудования (испарительно-компрессорного блока), чаще всего используют опорные рамы, которые идут в комплекте с оборудованием.

Таким образом, базовое основание должно нести нагрузку от установленного оборудования, не передавая при этом вибрацию на пол. В то же время высота этой рамы должна соответствовать фальшполу в серверной комнате.

Внешнее оборудование, имеющее несколько блоков, устанавливается в одной плоскости, и по высоте регламентируется изготовителем.

После предварительной установки оборудования по заданным нормативам, его необходимо закрепить согласно «Руководству по креплению оборудования».

Монтаж прецизионного кондиционера

После запуска оборудования в эксплуатацию ему нужно делать регулярный профилактический осмотр. И лишь своевременное выполнение регламентного обслуживания прецизионных кондиционеров даст гарантию в успешной и бесперебойной работе данного оборудования.

Подробнее об этом оборудовании можно посмотреть по видео:

Прецизионные (точные) кондиционеры – особенности и предназначение

Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.

Прецизионные кондиционеры в компьютерном дата-центре

Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.

Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.

Монтаж прецизионных кондиционеров − по силам только профессионалам

Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.

Схема прецизионного кондиционера с воздушным конденсатором

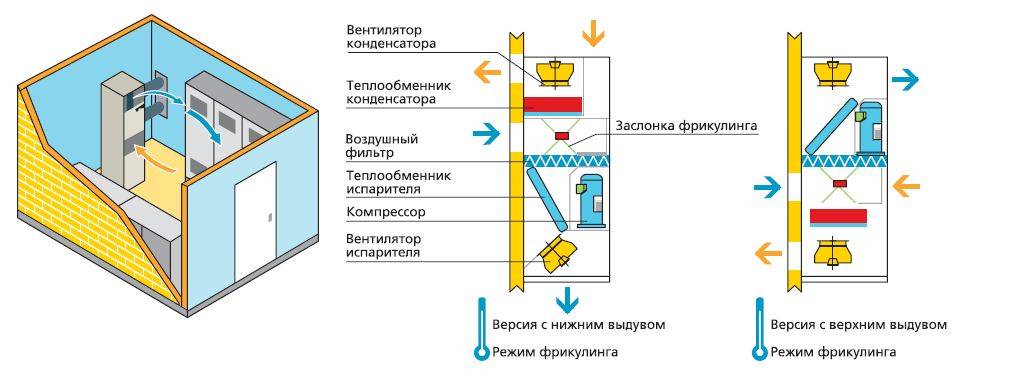

Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.

Прецизионный кондиционер − нижняя подача воздуха

А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.

Прецизионный кондиционер − верхняя подача воздуха

Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.

Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.

Состав точного прибора первого типа

В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.

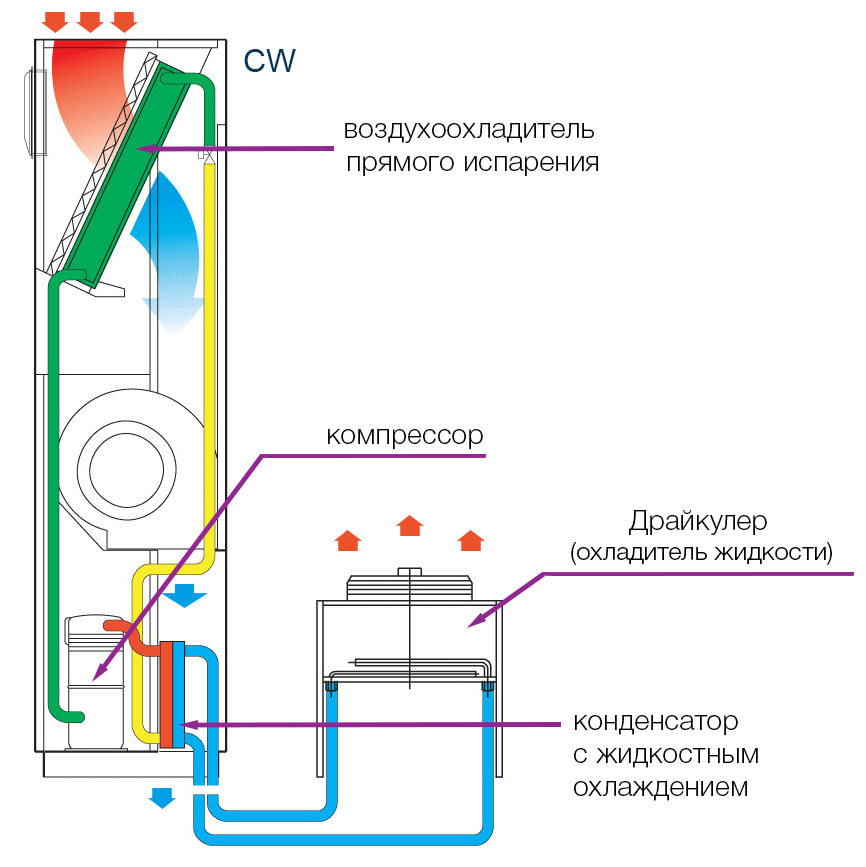

Схема прецизионного кондиционера с водяным конденсатором

История появления автомобильных кондиционеров

Повышение комфортности при езде на автомобиле – задача, которая стояла уже перед первыми их конструкторами. Многие направления, считавшиеся приоритетными, развивались достаточно активно, а вот с обеспечением нормального микроклимата у конструкторов долго не ладилось. Хотя идей хватало, но все они оказывались либо недостаточно эффективными, либо технически нереализуемыми. Можно вспомнить попытки охлаждения температуры в салоне с помощью льда, кубики которого хранились на специальном поддоне, установку дополнительных принудительных воздухозаборников или скрытых вентиляторов, монтаж сложных систем воздуховодов и другие технические решения, которые в итоге по тем или иным причинам не прижились.

Одной из первых более-менее удачных систем оказалось решение, которое использовалось на машинах Паккард в 1939 году. Именно в то время были изобретены системы охлаждения компрессорного типа, которые и легли в основу новой системы охлаждения. Конструктивно она оказалась очень сложной, а потому – ненадёжной. Чтобы привести её в действие, нужно было сначала остановиться, при выключенном двигателе подключить прообраз кондиционера, завести мотор, произвести манипуляции с настройкой силы и направления воздушного потока, подождать, пока автомобиль охладится, выключить систему охлаждения и только после этого продолжать движение.

Идея была заимствована, и по мере совершенствования технологий кондиционер становился всё более похожим на современный. В 1941 голу американская компания Кадиллак выпустила первую небольшую партию автомобилей, оснащённых системой кондиционирования, работавшей по той же схеме, что и сейчас. В 60-х годах количество установленных на легковые автомобили кондиционеров исчислялось уже тысячами, а в 80-х счёт пошёл на миллионы.

Преимущества и недостатки прецизионных кондиционеров

Прецизионные кондиционеры относятся к разряду высокоточного оборудования, а точнее — надёжных и долговечных устройств с высокой мощностью. Покупка такого агрегата однозначно решит проблему контроля температурного режима в помещении.

Преимущества прецизионных устройств:

  • Возможность поддержания точного температурного порога. В среднестатистических кондиционерах данного типа, шаг изменения составляет 0.5 градуса.
  • Контроль влажности в пределах 3%. Исключительно для приборов со встроенным увлажнителем.
  • Способность бесперебойной работы без необходимости отключения или какой-либо перезагрузки.
  • Многие модели обладают дополнительным резервным блоком, который начинает функционировать после в случае отключения основного.

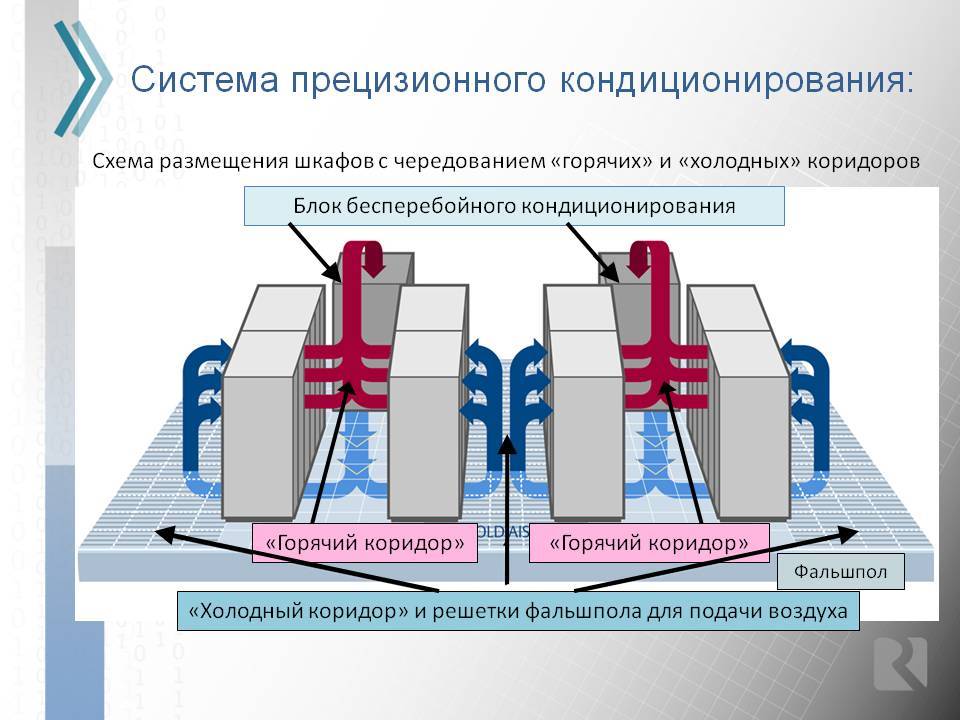

Современная серверная и ряд прецизионных устройств

Данные устройства обладают и своими недостатками, к которым относятся:

  • Слишком высокая ценовая политика. Прецизионные кондиционеры сложны в изготовлении, требуют массу комплектующих деталей и соответствующих специалистов по сборке и настройке. Поэтому каждый прибор обладает высокой стоимостью.
  • Сложный монтаж. Для подключения прецизионных устройств следует вызывать специалистов, которые не только доставят кондиционер и проведут его установку, но также настроят его работу.
  • Обладают большими габаритами. Что подразумевает соответствующую транспортировку и доставку на место установки.
  • Не созданы для бытового назначения. Актуальность использования только в качестве источника охлаждения технических или технологических помещений.

Разновидности прецизионных кондиционеров

Помимо приточного клапана и рекуператора в состав кондиционера прецизионного типа входят следующие узлы:

  • Блок «охлаждения» воздуха, состоящий из решетки испарителя, конденсатора,  компрессора и трубопровода.
  • Система фильтров, сквозь которую прогоняют приточный воздух.
  • Блок «осушения» или увлажнения приточного потока, прошедшего фильтрацию.
  • Турбина, обеспечивающая требуемую скорость приточного потока.
  • Система воздуховодов канального типа, распределяющее приточный воздух по всему помещению, исключая образование «горячих» зон.

Различные комбинации вышеуказанных узлов при компоновке конструкционной схемы кондиционера позволяют выделить из сортамента климатических систем прецизионного типа следующие разновидности агрегатов:

  • Внутренние кондиционеры, блок охлаждения которых монтируется только внутри помещения. То есть испаритель, компрессор и конденсатор находятся в одном корпусе.
  • Сплит системы – эти кондиционеры состоят из внешнего и внутреннего блоков охлаждения. Причем во внешнем корпусе находится конденсатор и компрессор, а во внутреннем – решетка испарителя и турбина.
  • Прецизионные установки канального типа, использующие для подачи приточного воздуха сеть разветвленных воздуховодов, отводимых от внутреннего блока. При этом решетка испарителя и турбина находятся в скрытом месте – под потолком или в нише.
  • Кондиционеры с классической схемой подачи воздуха, предполагающей трансляцию приточного потока прямо из внутреннего блока, посредством диффузора с управляемой шторкой, меняющей угол наклона.
  • Системы принудительного типа, забирающие воздух посредством механического побуждения в приточном клапане.
  • Системы принудительно-естественного типа – так называемые: «Free Cooling кондиционеры», которые могут и «затягивать» поток, и поглощать его, опираясь на естественную циркуляцию воздушных масс. Причем в режим Free Cooling кондиционер переходит путем смещения заслонки у приточного клапана.

Словом, сортамент таких климатических установок более чем разнообразен. И такое обилие конструкционных схем сулит прецизионным кондиционерам множество положительных качеств.

Достоинства и недостатки прецизионных кондиционеров

Среди обширного перечня достоинств подобных систем в первую очередь можно выделить следующие качества:

  • Способность корректировать температуру с погрешностью в 0,5 градуса Цельсия. Причем микроклимат помещения будет удерживаться в заданном состоянии до пересмотра температурного режима.
  • Способность работать в режиме «24 часа в сутки» в течение долгих лет. При этом срок эксплуатации системы, в среднем, равен 15-18 годам беспрерывной работы.
  • Способность черпать приточный воздух при «забортной» температуре от -50 до 50 градусов Цельсия. Разумеется, холодный поток будет разогреваться, а теплый – охлаждаться.
  • Полная автоматизация процесса, основанная на отслеживании и корректировке объемов притока, температуры и влажности воздуха в помещении.

Ну а недостатков у таких систем всего три – высокая цена установки и не менее дорогой монтаж прецизионных кондиционеров с очень недешевым сервисом. Впрочем, собственники таких установок знают что покупают. Ведь они нуждаются в особых условиях, а индивидуальные решения всегда стоят недешево. Кроме того, мощный кондиционер прецизионного типа занимает много места даже в случае раздельного монтажа испарителя и конденсатора.

В итоге такие кондиционеры чаще всего встречаются не в домах или офисах, а в серверных центрах крупных компаний, в операционных, ожоговых отделениях, сборочных цехах производителей точной электроники и прочих местах, владельцев которых не отпугнет высокая цена прецизионных кондиционеров – от 30 до 50 тысяч долларов США. Именно столько, например, стоит установка MITSUBISHI ELECTRIC PFD-P500VM-E, генерирующая тепловую мощность до 63 кВт и обслуживающая площадь до 500 квадратных метров с производительностью 19,2 тысячи м3/час.

https://youtube.com/watch?v=x1Xl0nfGtRE

Также советуем посмотреть:

  • Что представляет собой мультизональная система кондиционирования?
  • Что такое испаритель кондиционера – предназначение и обслуживание
  • Процедура вакуумирование кондиционера – что это и как делать?
  • Что делать если течет вода из кондиционера?

Прецизионные кондиционеры – типы

Все указанные выше типы прецизионных кондиционеров имеют высокую производительность и достаточную мощность (5−100 кВт). А также все их выполненные узлы и детали надежны.

Исходя из представленных особенностей точных кондиционеров, можно выделить у них сильные стороны:

  1. Все типы подобных приборов имеют высокую степень точности установленных параметров и рабочих режимов. Температура и влажность воздуха, степень активности воздушного потока – все значения будут поддерживаться с точностью по максимуму.
  2. Высокий уровень надежности в условиях непрерывной эксплуатации прецизионных кондиционеров в течение 18 лет. При этом большая часть моделей, которые сегодня выпускаются, имеют функцию «Обратный запуск», что обеспечивает перезапуск оборудования автоматически при сбоях напряжения в сети или можно перезапускать его дистанционно. То есть, можно не волноваться о необходимости непрерывного контроля со стороны человека внутри комнаты с кондиционерами этого вида.
  3. Все существующие модели прецизионных кондиционеров имеют высокие значения энергоэффективности, КПД, экономичностью и производительностью. Помимо того, они оборудованы системой естественного охлаждения (Free Cooling): зимой эти кондиционеры «забирают» холодный воздух извне, что приводит к низким значениям электропотребления. При этом воздух распределяется равномерно по помещению.
  4. Все точные кондиционеры эффективно работают при наружных температурах – от -50◦ до +50◦.
  5. Такие климатические оборудования одновременно с охлаждением воздуха выполняют его фильтрацию. Таким образом, сразу осуществляется две функции: фильтрация воздуха для комфортного дыхания и очистка от мелких частиц и пыли, что может нанести ущерб техники внутри помещения.
  6. Монтаж прецизионных кондиционеров (цена – от 65 тыс. руб. до 117 тыс. руб.) выполняется только специалистами, что позволяет не беспокоиться за поломку повреждения в работе либо неприятностей прочего рода.

В договоре с компанией, выполняющей монтаж промышленного прибора, необходимо учесть такой пункт, как техническое обслуживание прецизионных кондиционеров, которые будут ее профессионалами установлены.

  Кондиционеры рода – описание

О том, где лучше установить кондиционер в квартире, читайте в нашей следующей статье.

Также вас может заинтересовать, какие кондиционеры самые энергоэффективные и самые надежные. Об этом читайте по адресу: http://remontspravka.com/klassyi-konditsionerov/

Чистка домашнего кондиционера. Смотрите специфику очистки кондиционеров и ее стоимость.

Устройство прецизионного кондиционера

Понять преимущества прецизионного кондиционера и что это вообще такое, можно разобравшись в устройстве данной техники. В первую очередь кондиционеры данного вида предназначены для обеспечения оптимальных условий на производствах, где необходимо соблюдение точного температурного режима. В таких цехах оборудование или материалы особенно восприимчивы к любым колебаниям показателей внешней среды. Чаще всего данные конструкции используются на химических производствах, где отклонение всего в 3-5 градусов влекут за собой порчу реактивов, оборудования и расходных материалов. Также климатическое оборудование данного вида незаменимо на серверных и вычислительных станциях.


Данное оборудование предназначено для работы в температурной среде от +50 до -60 градусов, а потому может использоваться даже в районах Крайнего севера. Прецизионный кондиционер может быть двух видов – одноблочным и двухблочным. В зависимости от конструкции внутренние рабочие элементы могут быть собраны в одном корпусе, или разделены на два корпуса. Конструктивные особенности влияют на метод забора и оттока воздушных масс.
При работе системы погрешность в заданных параметрах температуры не превышает 1 градуса, а показатели влажности не более 2%. Именно поэтому данные виды кондиционеров считаются самыми точными из имеющихся на рынке моделей. Разобравшись с тем, прецизионные кондиционеры что же это такое, рассмотрим схему работы данного оборудования, что бы определить, чем же данная техника отличается от обычного климатического оборудования.

Пуско-наладка смонтированного кондиционера

После установки и подключения прецизионного кондиционера выполняются пуско-наладочные работы (ПНР). Их цель – запустить кондиционер и вывести его на тот режим работы, который предусмотрен проектной документацией. Пуско-наладочные работы прецизионного кондиционера включают в себя:

  • Подготовительные работы;
  • Выполнение испытаний;
  • Комплексное опробование системы.

Подготовка к пуско-наладочным работам

Как правило, монтажные и пуско-наладочные работы выполняют разные специалисты. Это могут быть смежные бригады одной компании либо сотрудники разных организаций. Как бы то ни было, на этапе пуско-наладки к работе с кондиционером подключаются новые специалисты.

На подготовительном этапе им следует ознакомиться с проектной документацией, изучить инструкцию по монтажу от производителя, убедиться в правильности принятых решений, получить и изучить исполнительную документацию, подготовленную монтажниками по факту монтажа.

Далее следует осмотреть смонтированное оборудование, убедиться в соответствии выполненных работ требованиям производителя кондиционеров, проекту и действующим нормам. Обнаруженные замечания фиксируются в соответствующем акте. Продолжение пуско-наладочных работ возможно только после исправления выявленных замечаний.

Выполнение испытаний

Испытания прецизионных кондиционеров выполняются в соответствии с программой и методикой испытаний (ПМИ), а также с учетом требований СП 73.13330.2016 (пп. 7.6, 8.3, 8.5) и СТО НОСТРОЙ 2.24.2-2011 (п. 7.14). В ходе испытаний выполняется следующий перечень работ:

  • Испытание холодильного контура на прочность и герметичность (отсутствие утечек).
  • Испытание системы удаления конденсата на отсутствие протечек и засоров в дренажном трубопроводе. При наличии участков трубопровода, подлежащих скрытию, проверка этих участков должна производиться до их сокрытия. Минимальная длительность испытания составляет 10 минут.
  • Испытание электрических подключений.
  • Первый запуск системы. Для этого нужно включить вводной и линейные автоматы, проверить наличие напряжения на каждой из фаз, на дисплее кондиционера задать требуемую температуру внутреннего воздуха, проверить уровень масла в компрессоре, установить оптимальное давление конденсации, а также настроить перегрев и переохлаждение хладагента.

Все действия и их результаты, полученные в ходе испытаний, должны быть зафиксированы в эксплуатационном журнале. В последующем в журнал вносятся результаты периодических проверок кондиционера, даты проведения сервисного обслуживающего и другая информация.

Комплексное опробование системы

Цель комплексного опробования заключается в том, чтобы убедиться, что система выведена на проектный режим и способна сохранять свою работоспособность длительное время.

Комплексное опробование длится около суток (24 часа) и выполняется в присутствии представителей заказчика. При этом в помещении должна быть создана тепловая нагрузка не менее 70% от холодопроизводительности кондиционера. Обычно тестовую нагрузку создают при помощи тепловых пушек. По итогам работ составляется акт испытаний, проводится инструктаж сотрудников службы эксплуатации.

Приёмо-сдаточные мероприятия

Передача системы в эксплуатацию осуществляется путём подписания акта приёмки. С момента подписания акта ответственность за работу кондиционера переходит от монтажной организации к заказчику.

По вопросам покупки, монтажа и наладки прецизионных кондиционеров обращайтесь в компанию Dantex, мы будем рады Вам помочь.
