Устройство и принцип работы сплит-систем, мобильных, оконных и испарительных кондиционеров

Принцип работы мобильных кондиционеров

Охлаждение

Схема работы мобильного кондиционера

С первым потоком происходит охлаждение конденсатора за счет проходящего уже охлажденного воздуха. Теплый поток удаляется наружу через гофрированный отводящий шланг. Второй поток воздуха нужен для охлаждения комнаты. Проходя через испаритель, теплый воздух отдает тепло фреону и снижает свою температуру, после чего возвращается в помещение через распределительные решетки на корпусе. Компрессор при этом создает необходимое давление, а центробежный вентилятор обеспечивает забор воздуха и обдув теплообменников. Так строится принцип работы мобильных кондиционеров на охлаждение.

Если говорить о принципе работы мобильного кондиционера с воздуховодом, отличие заключается в том, что в корпусе имеются два герметичных отсека с двумя разными змеевиками. В нижнем находится конденсаторный теплообменник, а в верхнем – испарительный.

Обогрев

При обогреве моноблок обычно работает в режиме тепловентилятора, а воздуховод закрывают снаружи заглушкой, чтобы холодный воздух с улицы не попадал в прибор. Изолированный от внешней среды кондиционер может функционировать при любых морозах.

Принцип работы кондиционера на обогрев в данном случае строится не на перенаправлении хладагента в другую сторону, а на электрическом нагреве за счет керамических ТЭНов, которые превращают мобильное устройство в типичный обогреватель.

Эффективный обогрев жилья кондиционером зимой: плюсы и минусы

Прежде всего стоит рассмотреть неоспоримые достоинства технологии

1. Многофункциональность. Предполагает возможность охлаждать помещение в жаркое время года и отапливать в холодное с применением единственного агрегата.
2. Отсутствие процесса выжигания кислорода, что позволяет сохранить комфортный микроклимат в комнате.
3. Несложный монтаж и обслуживание. Дополнительно он упрощается благодаря широкому разнообразию предложений на рынке от сервисных организаций. При наличии минимальных технических навыков выполнить установку и почистить внутренние каналы можно самостоятельно.
4. Безопасность. В ходе работы сплит система для не использует для обогрева дома зимой процесс горения. Её поверхности не раскаляются до высоких температур, что исключает риск ожога или отравления угарным газом. Кроме того, оборудование не требует для своей работы электролинии высокой мощности, что сводит к минимуму вероятность замыкания проводки, возникновения аварийной ситуации.
5. Низкая инерционность. Благодаря наличию вентилятора теплые воздушные потоки быстро распространяются по помещению, поэтому температура достигает нужной отметки в считанные минуты.

Главный минус оборудования – снижение производительности по мере усиления мороза на улице. Это приводит к повышению расхода энергии и увеличению эксплуатационных расходов. Также стоит отметить неравномерность распределения тепла в комнате. Чаще всего корпус агрегата размещается под потолком, где в итоге скапливаются нагретые воздушные массы. Температура воздуха у пола оказывается ниже на несколько градусов. Выходом в этом случае может стать установка датчиков климат-контроля, которые будут перераспределять потоки.

Внутренний блок

Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:

Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена.  По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

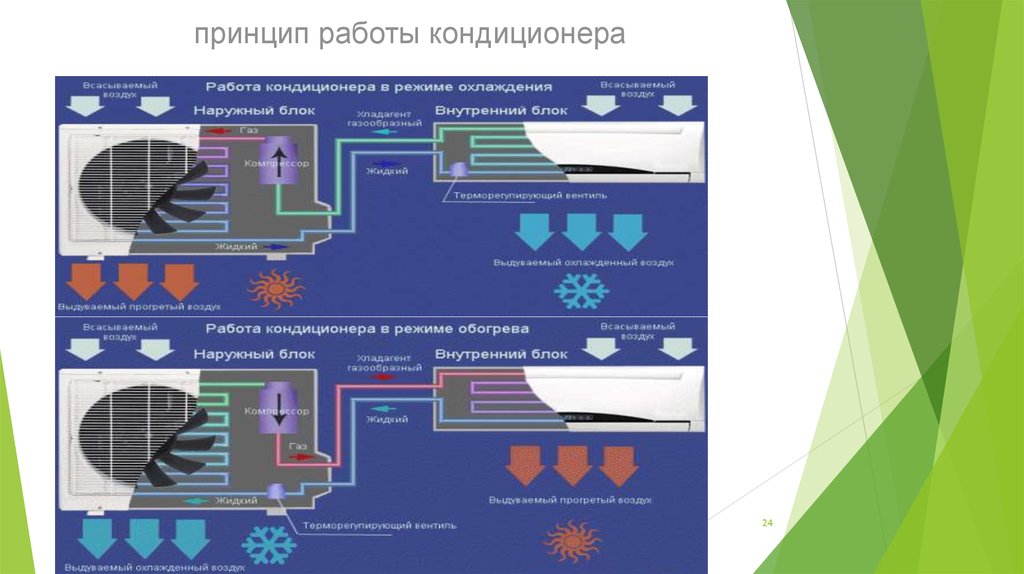

Как работает кондиционер на обогрев

Чтобы разобраться с принципом работы кондиционера при обогреве, сначала рассмотрим механизм охлаждения воздуха. Так, в режиме охлаждения кондиционер забирает воздух из комнаты, поглощает из него лишнее тепло и выводит его на улицу, а охлаждённый воздух подаёт обратно в помещение. За процесс поглощения тепла в сплит-системе отвечает хладагент, который в процессе работы прибора меняет своё агрегатное состояние.

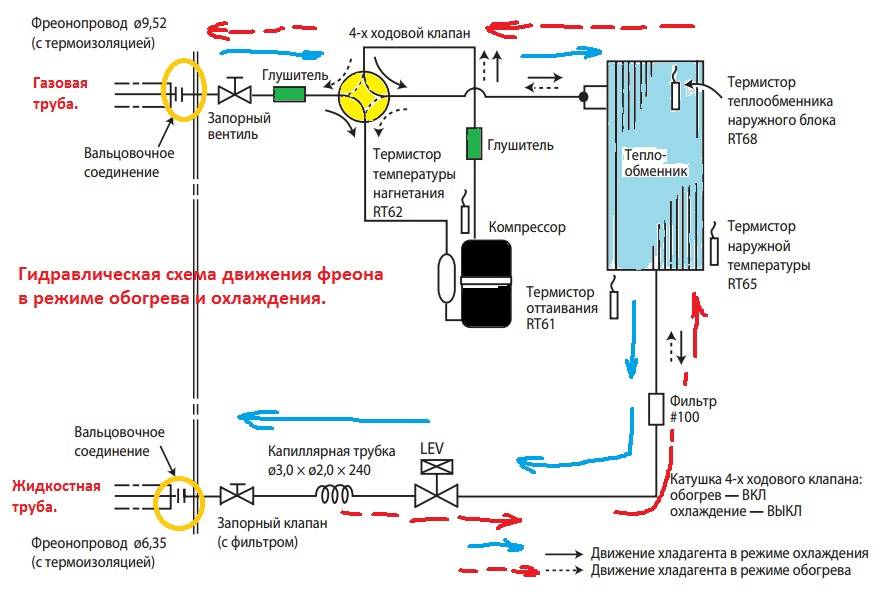

При обогреве направление движения фреона разворачивается, и в кондиционере происходят обратные процессы. Так, сплит-система перекачивает тепло с улицы в помещение, а также вытягивает из комнатного воздуха холод и выводит его на улицу. Несмотря на низкую температуру уличного воздуха, он всё же содержит некоторое количество тепловой энергии — она и используется для обогрева.

Более подробно процесс обогрева с помощью кондиционера можно описать так:

• Хладагент — фреон — поглощает тепловую энергию из уличного воздуха, сжимается в компрессоре наружного блока, в результате чего нагревается и двигается во внутренний блок.
• Во внутреннем блоке хладагент отдаёт тепло комнатному воздуху.
• Хладагент, остывший после передачи тепла, поступает в теплообменник уличного блока.
• Фреон отдаёт остаточный холод воздуху улицы.
• Хладагент достигает компрессора, и цикл повторяется.

Подробнее о процессах, которые происходят в кондиционере в режимах охлаждения, обогрева и осушения, читайте в статье «Как работает кондиционер: устройство и принцип работы».

Разновидности кондиционеров

Моноблоки становятся прошлым. Сегодня сегмент кондиционеров завоевывают сплит-системы. Новое название дано, чтобы отличать от используемого раньше. Чем плох моноблок? Приходилось дорабатывать окно, реже стену. Мягко говоря не удобно. Зимой приходилось устройство убирать, избегая утечки тепла. В южных районах США, где изобрели новинку, не актуально. По-другому стоит вопрос в России.

Разделение кондиционера двумя блоками (внутренний, внешний) позволило проложить соединительную магистраль раз и навсегда, утеплив канал как следует. Конденсор стало возможным разместить в тени. Работа кондиционера становится постабильнее.

Уместно упомянуть особенность приборов. Бытовая техника сушит воздух, вырабатывая положительные ионы, кондиционеры не являются исключением. Наоборот, делают в высшей степени замечательно (неблагоприятно сказывается на здоровье хозяев). Испаритель образует конденсат, выводимый наружу. Для устранения избытка скопившейся жидкости требуется еще одна система, снабжается каждый кондиционер. Дренажная система. Физически трубка отвода жидкости идет в одной магистрали с фреоном. Догадываетесь, на морозе канал может замерзнуть. Имеется два пути решения проблемы:

1. Заблаговременно оборудовать сток кондиционера кабельным подогревом.
2. Включить кондиционер на охлаждение помещения. Ледяные пробки растают, получив более высокую температуру фреона.

Есть кардинальный метод — подождать весны, кондиционер растает.

Как размещать напольный кондиционер

Выведение теплого воздуха из квартиры – это очень важное правило, которое должно соблюдаться. Недостаточно просто поместить воздуховод в другой части комнаты, ведь охлажденный воздух будет попадать на испаритель и смешиваться с горячим потоком с гофры

Так не добиться эффекта кондиционирования.

Нельзя размещать гофрированную трубу в открытое окно или форточку, ведь через них будет проникать теплый воздух. Прибор не сможет охладить весь поток. Этот способ может привести к сквознякам и попаданию пыли и грязи в помещение. Для качественного охлаждения лучше всего оборудовать пластиковый профиль окна, создав специальную вставку, через которую продевается наконечник гофры. Только при таких условиях осуществляется эффективная работа устройства.

На фото: Способы размещения напольного кондиционера

Если моноблок будет эксплуатироваться в кухне, то воздуховод можно закрепить в вентиляционной шахте, но такой способ не позволит перемещать изделие по квартире. Если вытяжка расположена высоко, тогда мини-кондиционер в полной сборке станет не таким уж и маленьким. Такая конструкция займет много места и будет мешать в обыденной жизни.

При монтаже стоит учитывать тот фактор, что мобильный кондиционер будет перемещаться с одного места на другое. Нужно в каждой комнате, где будет использоваться прибор, предусмотреть отверстие для воздуховода.

Гофрированный шланг вытягивается. Так увеличивается его длина. Рекомендуемый размер гофры не должен превышать 2 места. Рукав может нагреваться в процессе работы устройства.

Польза и вред от кондиционера

Плюсы от устройства

Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.

Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.

К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.

А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:

1. Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
2. Увлажнение или осушение воздушной среды в помещении.

Минусы устройств

Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:

• Есть вероятность, что в этих устройствах размножаются вредные бактерии.
• Климатическое оборудование благоприятствует распространению вирусов.
• Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
• Компрессоры создают шум во время работы.

На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.

Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.

Отличие работы инверторного кондиционера

Что такое инверторный кондиционер и чем он отличается от простого? Традиционный прибор работает по незамысловатой схеме – нагрел воздух до определенной температуры и тут же выключили компрессор. Так называемая система ON-OFF.

То есть, компрессор в определённые промежутки времени либо работает, либо нет. А вот в инверторных моделях имеется возможность не полного отключения компрессора, а снижения его номинальной мощности.

За счет чего это происходит? За счет двойного преобразования эл.тока.

Первоначально стандартное переменное напряжение из розетки в 220В преобразуется в постоянное. А уже затем, постоянный ток с помощью инвертора опять превращается в переменный, но уже не с привычной частотой в 50Гц, а с произвольной.

Регулируя и изменяя эту самую частоту, можно регулировать обороты ротора компрессора, а значит и изменять мощность в процессе работы.

Вы спросите, зачем все эти заморочки с частотой и мощностью, и что они конкретно дают? А дают они несколько преимуществ:

отсутствие больших стартовых токов при включении

меньший износ оборудования

но самое главное, более низкий допустимый температурный режим работы

То есть, инверторные модели способны запускаться и работать при температуре на улице от -15С и ниже (-25С и даже -30С). Масло в системе не застаивается, а циркулирует постоянно.

Большинство недорогих бытовых инверторов конечно не достигают таких низких температур и нормально работают в пределах от -5С до -7С.

Если же вы поставили такую бытовую модель у себя дома, а за бортом ударили морозы -25С, можно ли его включать или нет? Тут возможны несколько вариантов.

Во-первых, он может попросту не запуститься и уйти в защиту. Но если все-таки начнет работать, то его КПД упадет в разы, как и температура у вас в доме.

Если такая низкая температура будет держаться несколько дней подряд, масло в аппарате загустеет.

В этом случае не рекомендуется выключать кондиционер, иначе последующий холодный запуск убьет его компрессор.

При работе, для более качественного обогрева помещения, все инверторные модели должны уметь направлять поток воздуха вертикально вниз. В этом случае комната будет прогреваться гораздо быстрее. Греть потолок теплым воздухом особого смысла нет.

Некоторые из-за этой особенности советуют размещать внутренний блок как можно ниже, на уровне 0,5м от пола. Правда летом такой холод для ног будет весьма неприятен.

Так что ищите компромисс.

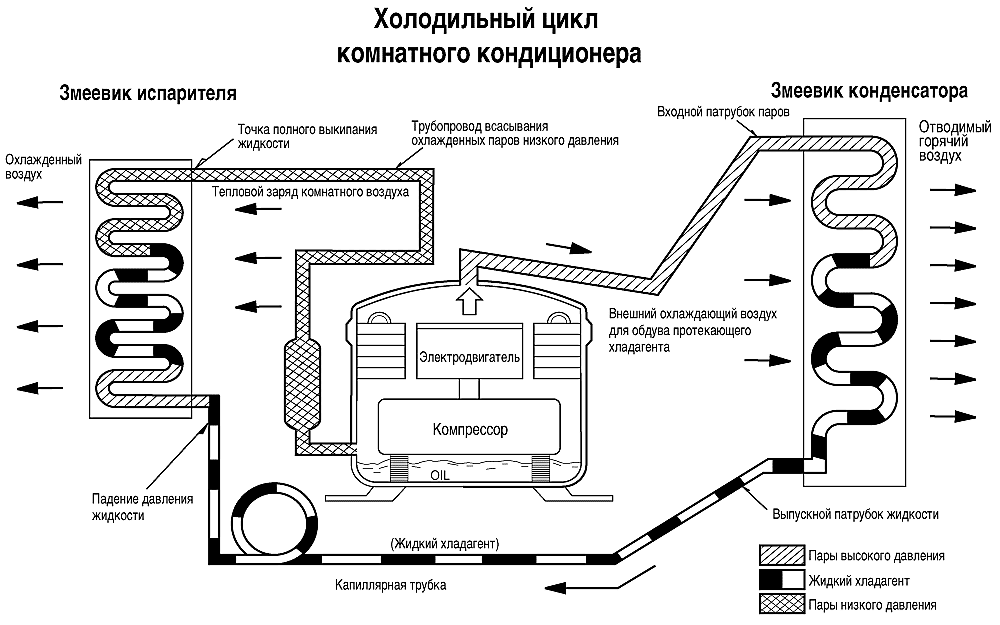

Работа кондиционера на охлаждение

Рассмотрим сначала процесс работы на охлаждение. Внимательному читателю несложно понять, обратный режим нагрева. Сжатием занят компрессор. Вентилятор, снабженный электрическим мотором, лопасти которого внутри герметичного тракта, служащего ходом фреону. Через компрессор вещество проходит газом. Давление под усилиями лопастей нарастает, фреон входит в змеевик с радиатором отвода тепла, называемым конденсором. Поскольку газ сжали, фаза обретает повышенную температуру. Легко отдает избыточную энергию через конденсор окружающей среде. Процесс проходит тем легче, чем холоднее за окном.

В конденсоре газ оседает капельками на стенках змеевика, стекает под давлением к капиллярной трубке. Длинное (свыше метра) тонкое металлическое изделие, минуя которое, жидкость проходит маленькими порциями (попробуйте выдуть воздух изо рта через трубочку для сока, чтобы понять, почему так происходит). В результате обратная сторона капиллярной трубки формирует разряжение, компрессор работает, не переставая, выкачивает газообразный фреон. Но у нас же жидкость. Пока да, как только фреон достигает теплого змеевика, помещенного в комнате, начинает испаряться, забирая несметное количество энергии, выхолаживая помещение. Замечателен хладагент уникальными качествами. Фреон способен легко менять агрегатное состояние, поглощая-выделяя гору энергии. Других веществ, позволяющих воссоздать принцип работы кондиционера, в быту не используется.

В результате описанного процесса температура комнаты начинает понижаться. Давайте посмотрим, что будет, если на улице жарко. Снаружи расположен конденсор, фреон отдает тепло. Если змеевик, опаленный солнцем, горячий, образование влаги из газа в хладагенте нарушится. Получается максимальная наружная температура, при которой кондиционер сохраняет работоспособность.

Преимущества и недостатки работы сплит-системы для обогрева

Отапливать или нет с помощью кондиционера — каждый пользователь решает сам в частном порядке. Но если решение оказалось положительным, то можно быть уверенным – воздух не пересушится, как при использовании отопительных приборов. Есть и другие плюсы:

• экологичность применения (нет выброса СО2);
• тепла будет выдаваться в три раза больше, чем расходоваться электричества.

Но кроме улучшения микроклимата есть и свои «подводные камни». О них обязательно следует знать при постоянном использовании.

1. Износ устройства произойдет в 3-5 раз быстрее. Это произойдет из-за загустевшего масла, которое потеряет свои свойства.
2. Идет тенденция на замену хладагента – в применении будет ходить более безопасный для озонового слоя R410. Это требует установку более совершенных компрессоров.
3. Производительность прибора станет в два раза меньше номинальной.
4. Кондиционер для отопления зимой чаще выходит из строя.

Как кондиционер работает на обогрев?

Существующие кондиционеры, способные работать зимой на обогрев, обычно оснащены четырехходовым клапаном. Этот клапан, переключаясь, заставляет хладагент нагреваться от атмосферного воздуха, а в помещение, напротив, отдавать тепло. Это очень экономичный способ прогрева здания, так как большая часть энергии тратится не на собственно повышение температуры воздуха, а на перенос тепла с улицы в дом.

В среднем обогрев комнаты с помощью кондиционера примерно в 3 раза экономичнее, чем прогрев жилья электроприборами, которые оснащены ТЭНами (теплоэлектронагревателями). Как настроить кондиционер на тепло, рассказывается тут: .

Однако следует учесть, что чем холоднее за окном и чем теплее должно быть у вас в комнате, тем меньше для этого подходит кондиционер. При морозе -15 и ниже бытовой кондиционер обычно уже не может обеспечить перенос тепла с улицы в дом, так как:

• Кондиционер изначально предназначен для охлаждения, поэтому в режиме прогрева жилища его КПД падает вместе с температурой окружающей среды.
• Современный экологичный хладагент также не предназначен для морозов.
• Компрессору трудно работать в холода – смазка становится слишком плотной.

Многие сплит-системы имеют автоматику переключения режимов «холод» – «тепло», регулярно переходя на режим охлаждения помещения (при общем режиме «тепло»), но без работы вентилятора внутри здания. Это делается для прогрева радиатора во внешнем блоке системы, чтобы он не покрылся льдом от конденсата и не потерял способность к эффективному теплообмену.

В сплит-системах также проявляется неприятная вероятность замерзания сливного шланга. Вода, превращаясь в лед, образует пробку внутри шланга. Дальнейшее поступление воды из кондиционера будет происходить уже не на улицу, а в комнату.

После знакомства со всем многообразием видов данной климатической техники, вам будет гораздо легче выбрать кондиционер под свои нужды. Конечно, при этом стоит исходить из типа помещения, которое потребуется охлаждать, а также от финансовых возможностей.

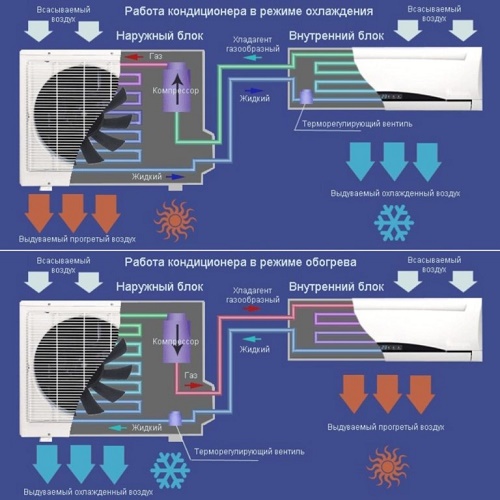

Работа в режиме охлаждения

Принцип действия кондиционера в режиме охлаждения – фреон испаряется во внутреннем блоке, а конденсация происходит во внешнем. При работе в режиме обогрева, процесс обратный. Вот как это происходит: под давлением из испарителя по трубкам, в компрессор попадает газообразный фреон, компрессор сжимает его до определённого давления, тем самым нагревая газ до ещё большего состояния. После чего, хладагент обдувается вентилятором, и переходит в жидкое состояние. Воздух всасываемый куллером обдува соответственно нагревается и выходит из блока. Далее жидкий фреон в тёплом состоянии и под давлением попадает на ТРВ (терморегулирующий вентиль) или дроссель, где давление и температура хладагента понижается, а также часть его испаряется. Жидкий и испарённый фреон попадает из дросселя в испаритель, где окончательно испаряется и поглощает оставшееся тепло, а воздух, подаваемый вентилятором с комнаты, охлаждается и подается обратно. Газообразный хладагент, в свою очередь, возвращается обратно во внешний блок. Процесс цикличен.

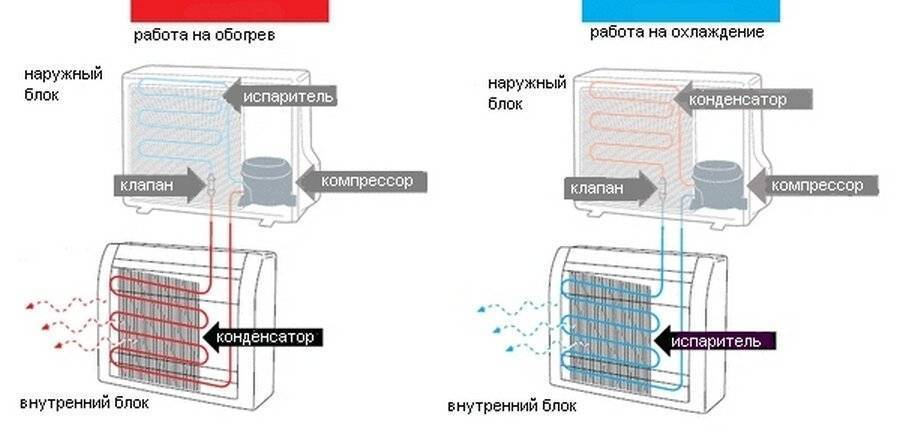

Процесс обогрева квартиры кондиционера обратный охлаждению, поэтому описывать его нет смысла.

Так как сплит-система кондиционера имеет в себе электродвигатель и компрессор, то он потребляет электроэнергию. И как известно немало. Однако стоит знать, что агрегат трансформирует почти в три раза больше энергии, чем потребляет сам. Это особенно заметно, когда прибор используется в качестве обогревателя помещения, так как он потребляет всего один КВт электроэнергии, а трансформирует её в теплоэнергию превышающую показатель потреблённого в 3-4 раза.

Как отремонтировать кондиционер своими руками

Разновидности и применяемость

В помещениях гостиниц, офисов и престижных апартаментах, монтируют оборудование класса VRV. Это категория промышленной климатической техники. Схема: один наружный блока плюс много устройств, смонтированных внутри здания. Оборудование VRV систем может иметь разный тип, мощность. Такое устройство сплит системы позволяет дифференцировать температурные условия помещений.

В административных и торговых центрах функционирует климатическое оборудование чиллер-фанкойл. Источником холода является чиллер, к нему подключают неограниченное число потребителей (фанкойлов). Режим в помещениях здания задает оператор. Для этого в системе есть диспетчерский пульт управления.

В залах спортивных, концертных, в кинотеатре, театре работают крышные кондиционеры. Это многофункциональное климатическое оборудование, оно функционирует в нескольких режимах: обогрев, вентиляция, охлаждение, поддержка температуры.

В многоквартирных и частных домах устанавливают обычные, функционирующие по типу Вкл/Выкл, сплит системы и новейшее оборудование инверторного типа. Обычные устройства (On/Off) расходуют больше электроэнергии. Они начинают работать, когда температура повышается/понижается выше/ниже установленного значения. Выключаются, когда воздух охлажден/нагрет.

Климатические системы с инвертором работают постоянно. Когда необходимо быстро достигнуть нужной температуры, мощность потребления возрастает, в остальное время оборудование потребляет минимальное количество электроэнергии, потому что поддерживает требуемую температуру в экономичном режиме. У них тихо работает компрессор и плавно изменяются температуры. Инверторная схема преобразовывает переменный ток в постоянный.

Промышленность выпускает бытовое мульти сплит оборудование, рассчитанное на несколько комнат. В схему входит агрегат, устанавливаемый вне здания, и несколько блоков для помещений. Такое оборудование позволяет поддерживать разную температуру в гостиной, спальне, детской. В таблице приведена общая классификация.

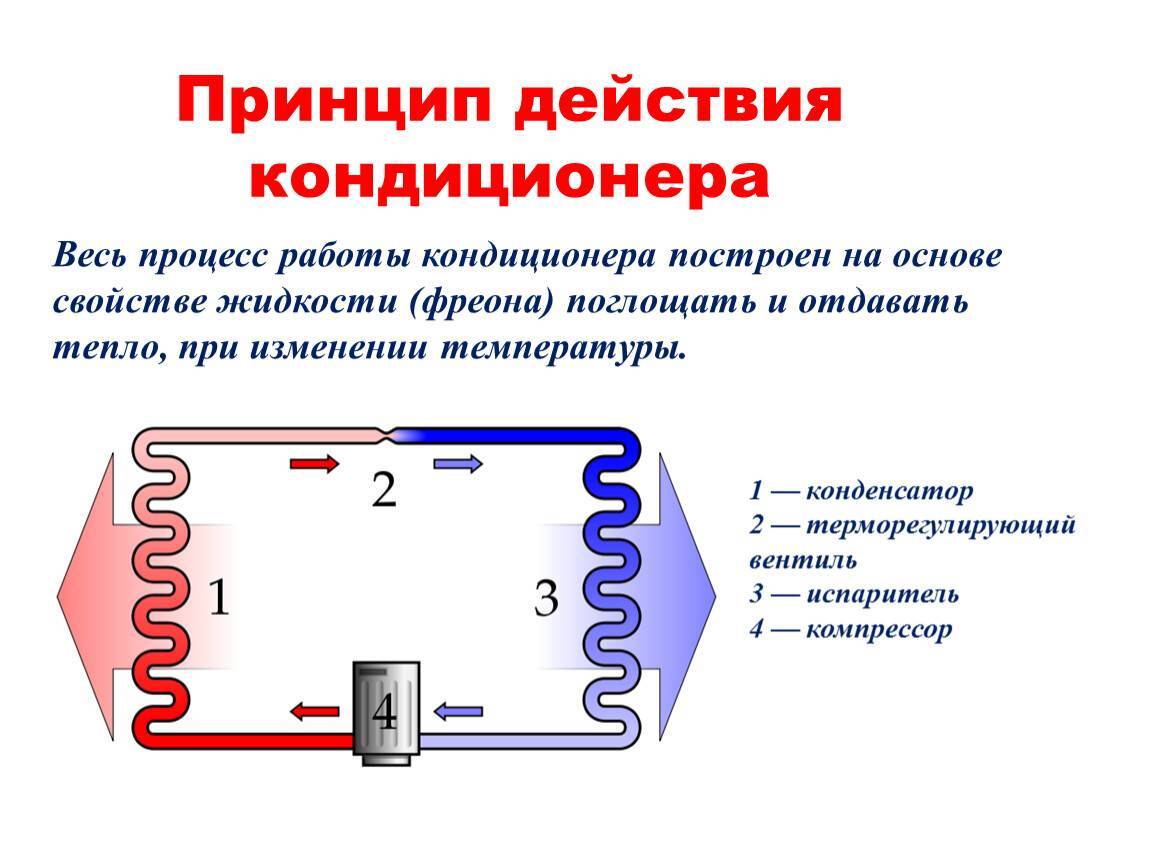

Принцип действия

Главная функция испарителя – охлаждение прогоняемого через вентилятор воздушного потока. Испаритель является обязательной частью замкнутого фреонового круга.

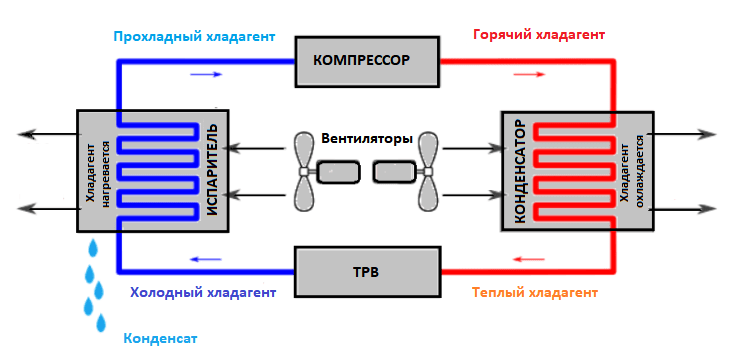

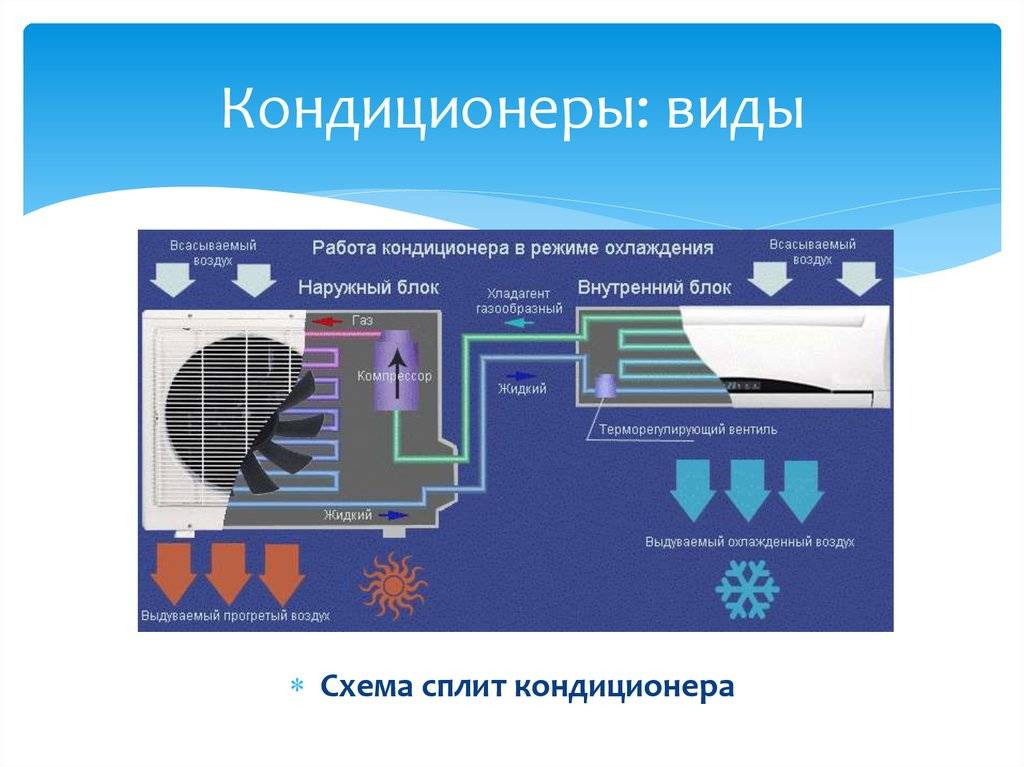

Принцип работы сплит системы

Состав системы охлаждения и нагрева воздуха:

• хладагент;
• испаритель;
• вентиляторы внутреннего и внешнего блоков;
• медный трубопровод для хладагента;
• конденсатор;
• компрессор;
• компрессорное масло;
• терморегулирующий вентиль.

Фреон, изначально находящийся в газообразном состоянии, сжимается в компрессоре и превращается в жидкость. Воздуху, который попадает в устройство за счёт работы вентилятора, фреон отдаёт своё тепло.

Жидкость попадает в терморегулирующий вентиль, предварительно сбросив часть температуры. Хладагент, получив пониженное давление внутри спиралевидного устройства, охлаждается ещё сильнее.

Разновидности кондиционеров

Существует несколько видов охлаждающей техники. Все они работают по одинаковому принципу, но все же имеют свои особенности, отличительные черты. Приспособления различаются по типу подачи воздуха, конструкции, способу установки внутреннего блока.

Инверторный

Такой аппарат предназначен для экономии энергии и увеличения срока службы компрессора. Работа осуществляется не рывками в смене режимов «включение-выключение», а непрерывно, но плавно и не в полную силу. Благодаря такой особенности, двигатель не выходит из строя быстро. Скорость вращения компрессора регулируется при помощи преобразования переменного тока в постоянный и обратно, но уже с другой частотой.

Так работает инверторный кондиционерВажно! Добиться экономии электроэнергии с такой установкой удастся только в том случае, если пользоваться им лишь время от времени. При непрерывной эксплуатации более эффективным окажется обычный агрегат, ведь он не будет тратить лишние силы на конвертацию

Сплит-система

Самый распространенный вариант кондиционирующего оборудования, когда отдельные составляющие находятся не в общем корпусе, а разделяются стенкой и соединяются лишь при помощи труб. Обычно компрессор, кулер и теплообменник располагаются со стороны улицы, а блок с дистанционным управлением внутри здания.

Такие системы не подают свежий воздух, а работают только за счет циркуляции воздушных потоков в помещении. Содержащиеся фильтры помогают не только повышать или понижать температуру, но и очищать воздух, удалять пыль, бактерии, ионизировать воздух. Такая разновидность считается самой экономичной и удобной.

Рекомендация! Несмотря на то, что сплит-системы способны работать и на охлаждение, и на обогрев, не стоит включать прибор при сильном морозе. Их эффективная и безопасная эксплуатация обеспечивается при температуре не ниже 15 градусов Цельсия.

Мультисплит-система

Отличие таких установок заключается в том, что они состоят из одного наружного и нескольких внутренних блоков. Данные экземпляры предназначены для создания оптимальных климатических условий сразу в нескольких комнатах или одной очень большой. При всем удобстве и эффективности подобной техники, она имеет свои минусы, такие как высокая стоимость и сложный монтаж, требующий привлечения специалистов.

В такой системе несколько внутренних блоков

Напольный

При невозможности установить обычную настенную модель (например, если комната имеет маленькие размеры, в связи с чем холодный поток будет попадать прямо на людей) используют напольную конструкцию. Если речь идет о стационарном варианте, то он ничем не отличается от обычной сплит-системы, кроме того, что внутренний блок размещается на полу, а не подвешивается на стену.

Мобильный

Модель отличается от стационарной тем, что все элементы системы расположены внутри одного корпуса, а не разделяются на внешний и внутренний. Такие экземпляры имеют следующие особенности:

1. Их можно свободно перемещать по комнате и ставить в подходящем месте;
2. Имеют небольшую мощность, в связи с чем способны создавать нужные климатические условия лишь в небольших помещениях;
3. Шумные компоненты расположены внутри здания, а не на улице, что приводит к высокому шуму при работе на полную силу;
4. Возникающий в процессе эксплуатации конденсат собирается в специальную емкость, которую необходимо периодически освобождать от скопившейся жидкости;
5. Отличный вариант для размещения на кухне, летней даче, при съеме жилья или частых командировках.

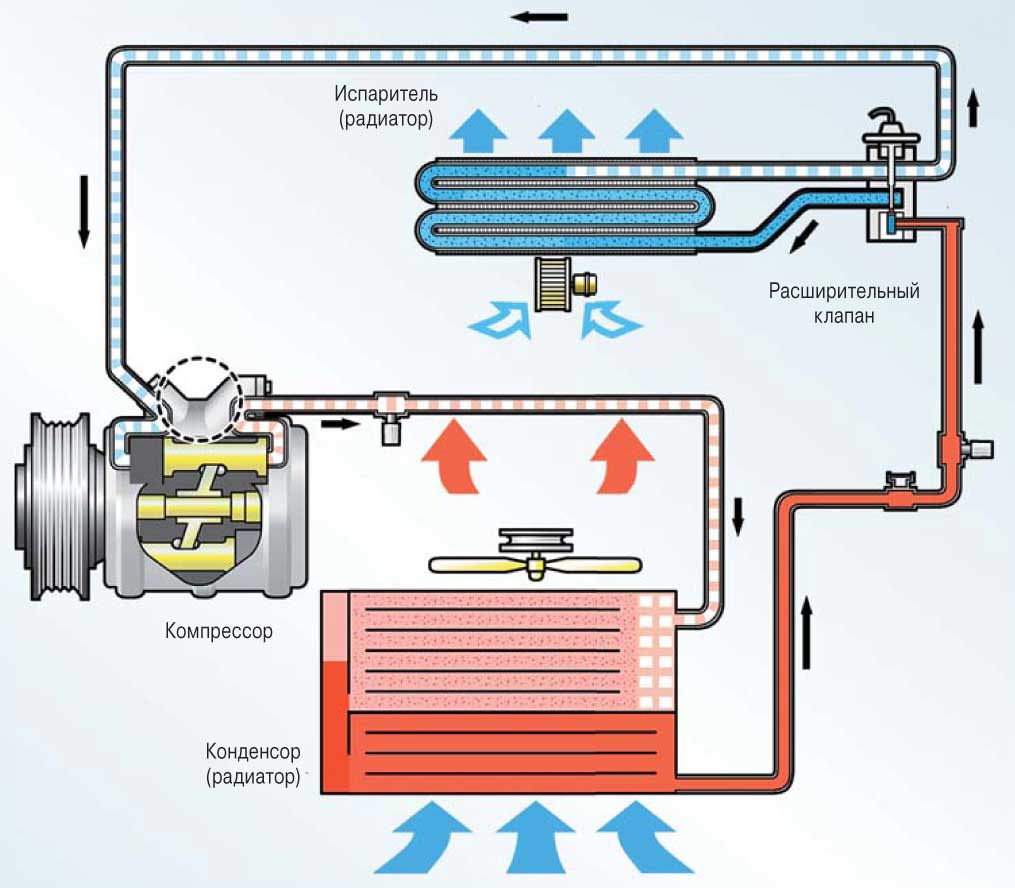

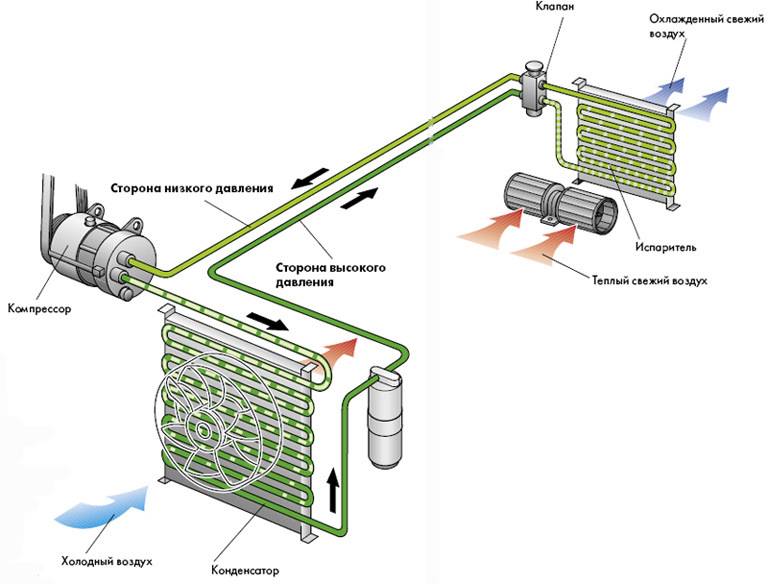

Для автомобиля

Принцип работы такой системы ничем не отличается от комнатных. Он также способен формировать и поддерживать оптимальный микроклимат в салоне, дополнительно снижая влажность, устраняя неприятные запахи и очищая воздух. Более современные модели оснащены ионизаторами и увлажнителями для повышения комфорта водителя и пассажиров.

Мобильный кондиционер для автомобиля

Дроссель

Терморегулирующий вентиль – расширительное устройство, представляющее собой спиралевидную капиллярную трубку с внутренним сечением 0,66 мм. Не требует дополнительных средств регулировки.

Определяет количество поступающего внутрь испарителя хладагента в зависимости от его температуры кипения. Объем поступающего фреона всегда одинаков, так как пропускная способность дросселя неизменна. ТРВ-устройство сжимает охлаждающее вещество одновременно со снижением его температуры. После фреон поступает в испаритель, дросселируется (расширяется).

При атмосферном давлении происходит резкое вскипание фреона внутри испарителя с отбором тепла у воздуха. Температура закипания хладагента одинакова для бытовых климат-систем – 7,2⁰ С.

Преимущества инверторных кондиционеров

При отоплении помещения классический кондиционер работает линейно. Его компрессор стартует, выходит на нормированный режим, при достижении настроенной в системе климат контроля температуры прибор отключается.

Инверторный кондиционер работает несколько сложнее. Здесь применяется система управления оборотами двигателя, а, следовательно, производительностью компрессора. В инверторных приборах применяется так называемая система двойного преобразования. Это означает, что в электронной схеме питания работают два контура.

Первый понижает переменное напряжение 220В до низкого значения постоянного тока. При этом кардинально уменьшаются биения, изменения уровня питания при соответствующих бросках в электросети, куда включен прибор. Вторая схема делает обратное преобразование. Снова в высокое напряжение. Задача данного контура — управление выходной частотой.

При подобной регулировке осуществляется контроль двигателя компрессора. Чем меньше частота, тем обороты и производительность ниже. И наоборот. Такая схема двойного преобразования с переходом на принцип частотного регулирования двигателя дает набор значительных преимуществ:

• исчезают почти до нуля резкие броски напряжения сети при включении кондиционера, происходит плавный пуск с отсутствием значительных пусковых токов;
• благодаря плавному пуску увеличивается моторесурс компрессора и механических частей прибора;
• достижение более высоких степеней компрессии, следовательно, снижение допустимых температур окружающего воздуха для эффективной работы кондиционера.

Среднестатистические инверторные модели в режиме отопления могут работать в морозы до -15 градусов. Кондиционеры высокого класса результативны при падении температуры до -25…-30 Цельсия. Не в последнюю очередь это достигается благодаря частотному регулированию компрессора. Он может работать на низких оборотах, масло в системе не замерзает, циркулируя постоянно.

Принцип работы сплит-системы

Зная устройство системы кондиционирования, возникает вопрос по поводу принципа ее работы.

Функционирование системы построено на простом цикле, подразумевающем забор температуры внутри помещения и его выдачу во внешнем блоке. В случае нагрева этот процесс проходит по обратному алгоритму. Рассмотрим каждый из циклов подробнее.

Охлаждение

В качестве основного элемента выступает фреон, который сжимается в компрессоре и нагревается, а на следующем шаге он передает тепло к внешнему блоку.

Как результат, температура газа уменьшается, и происходит его конденсация.

Фреон в виде жидкости поступает к дросселю и направляется к внутренней части системы, а там испаряется.

В результате снижения температуры происходит отбор тепла в теплой комнате с дальнейшей подачей к компрессору, после чего процесс повторяется по кругу.

Регулирование подразумевает изменение объема фреона и, соответственно, изменение скорости обмена тепла в нужном направлении. Для регулировки применяется дроссельный вентиль.

Нагрев

В этом случае применяется рассмотренный выше цикл, но в обратном направлении. Сначала происходит сжатие газа в наружной части с последующей передачей к внутреннему блоку. Здесь происходит отдача температуры и охлаждение.

Чаще всего функция используется в качестве дополнения. При частом применении сплит-системы для нагрева лучше покупать устройства с ТЭНом, но в таком случае увеличивается потребление электричества.

Сушка

Многие раздельные системы способны удалять влагу из воздуха. По желанию можно использовать только этот режим без применения охлаждения / нагрева. При выборе какой-либо из указанных опций сушка добавляется дополнительно.

Циркуляция и чистка

При выборе этой опции происходит смешивание и чистка воздушного потока с помощью фильтрующих элементов.

Фильтры бывают грубыми или тонкими. Первые удаляют крупный, а вторые — мелкий мусор. Для удаления посторонних запахов применяются фильтры на базе активированного угла.

Увлажнение

Воздух проходит через воду, что позволяет повысить уровень влаги в помещении. Такая опция встречается в современных сплит-системах и сильно влияет на стоимость устройства.

При использовании в домашних условиях проще купить обычный увлажнитель.

Ионизация

Дополнительная опция, подразумевающая насыщение воздушного потока заряженными ионами.

«Отрицательные» элементы придают ощущение свежести, как после грозового дождя, способствуют уничтожению бактерий и добавляют полезны для здоровья.

Но нужно учесть, что не всем такая функция подходит, а некоторым просто не нравиться специфический запах воздуха.

Подача свежего воздуха

Суть функции состоит не только в охлаждении / нагреве, но и насыщении воздуха свежим потоком с улицы.

Минус в том, что наличие такой опции ведет к усложнению конструкции и монтажа. Вот почему такой вариант встречается в устройствах среднего или высокого уровня.
