Что такое светодиод и как он работает — устройство и особенности

Какие бывают светодиоды

Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

Светодиоды вполне могут заменить обычные лампы накаливания

Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.

Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).

В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

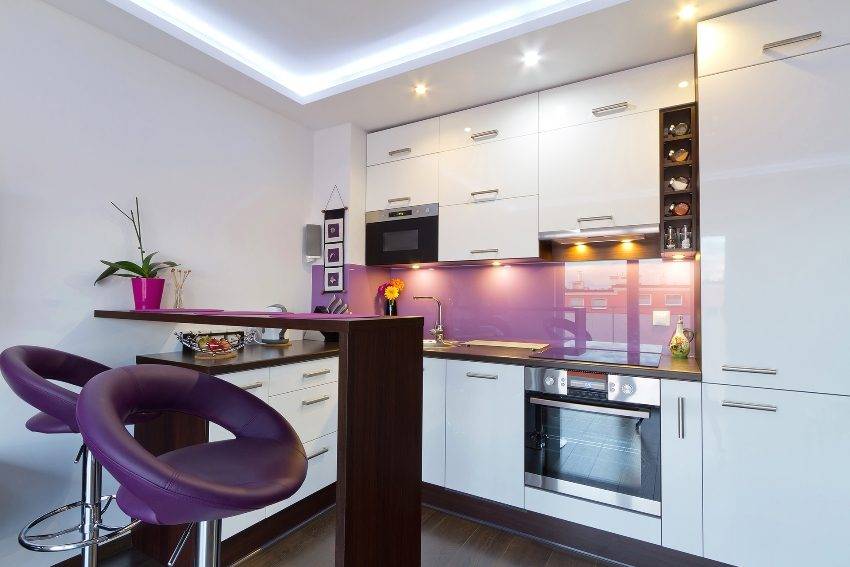

Применение светодиодной подсветки в интерьере кухни

Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.

Потолочные светодиодные светильники: устройство и принцип работы

Подобные устройства часто используют для офисных помещений. Особенно широкое распространение получили светильники, которые монтируются на подвесные потолки «Армстронг». Раньше их место занимали люминесцентные устройства, однако LED-приборы оказались намного экономичнее

Свет от них не так раздражает глаза, что немаловажно для людей, проводящих на рабочем месте целый день

Потолочные светодиодные светильники 600х600 — LED-устройства, идеально подходящие к подвесным потолкам. Их монтаж довольно прост. Никакого крепления здесь не требуется. Все, что нужно – это провести светильник по диагонали в квадратный проем подвесного потолка, а после, поставив его ровно, опустить на посадочное место. Подключать подобные устройства удобнее через специальные клеммники WAGO (самозажимные или механические). Монтаж при этом происходит очень быстро.

Основные характеристики LED-элементов

Как и в любом оборудовании характеристики играют очень важную роль при выборе и приобретении

Сейчас мы рассмотрим основные параметры, на которые следует обратить внимание

Ток потребления и его параметр у светодиода

Ток светодиодов зависит от их типоразмера, а иногда даже от цвета. Обычно этот параметр имеет значение 0,02 А. Если же в одном корпусе вмонтировано 4 кристалла, то и ток возрастает соответственно, и будет равен 0,08 А.

Лампа ближнего света автомобиля на светодиодах

При самостоятельном монтаже схемы к каждому светодиоду монтируется резистор, который ограничивает величину тока, тем самым защищая его от быстрого выхода из строя.

Номинальное напряжение световых диодов

Как такового понятия напряжения для таких элементов не существует. Лучше воспользоваться другим термином –падение напряжения на светодиоде. Это означает показатель, насколько меньше стало напряжение при прохождении через элемент. Есть усредненные значения этого показателя, которые зависят напрямую от цвета свечения. При синем, зеленом и белом цвете это 3 В, а вот для желтого и красного – 1,8-2,4 В.

При смешении разных цветов светодиодов рождается белый

Показатели значения сопротивления

В целом знать значение сопротивления светодиода не требуется – эта информация ничего не даст. Ведь если он подключен правильно, то оно незначительно, если же нет, то полное. Интересен факт, что сам по себе этот показатель у подобных элементов является динамическим. Это значит, что если добавить напряжения, то сопротивление начнет падать и наоборот.

Мощность светодиодных ламп, их световой потока и его угол свечения

Угол свечения LED-элементов может быть разным. Обычно он варьируется от 20 до 1200. Вообще их основной световой поток более интенсивен в центре, а ближе к краям рассеивается. За счет этого и достигается большая освещенность при меньшей мощности. Если сравнить потребляемую мощность LED и обычной лампы накаливания, то можно увидеть следующую картину.

Вот такими тусклыми были первые светодиоды

В целом получается, что LED-элементы в 8 раз ярче «лампочек Ильича» при той же потребляемой мощности, или же при одной и той же силе светового потока светодиоды потребляют энергии в 8 раз меньше ламп накаливания.

Цветовая температура подобных компонентов

Гамма цветовых температур подобных элементов достаточно обширна. Для того, чтобы уважаемому читателю было более понятен диапазон, предлагаем ознакомиться с данными в форме таблицы.

Цветовая гамма светодиодов довольно обширна

Наиболее распространенные размеры кристаллов

Размеры чипа измеряются в величине, обозначаемой «mill». Если говорить о привычной нам величине измерения, то 1 mill = 0,0254 мм. Наиболее распространенные размеры, это 24×24, 24×40, 35×35 и 40×40 mill. Для примера кристалл, размером 40×40 mill равен 1,143 х 1,143 мм, а его потребляемая мощность – 1 Вт.

Но наиболее интересно сейчас узнать, что же собой представляют SMD-элементы и какими свойствами они обладают.

В этом светодиоде содержится 50 кристаллов

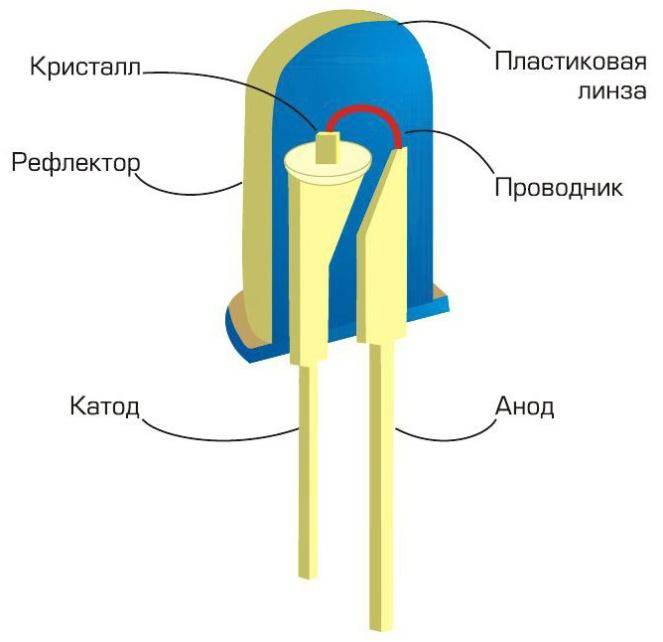

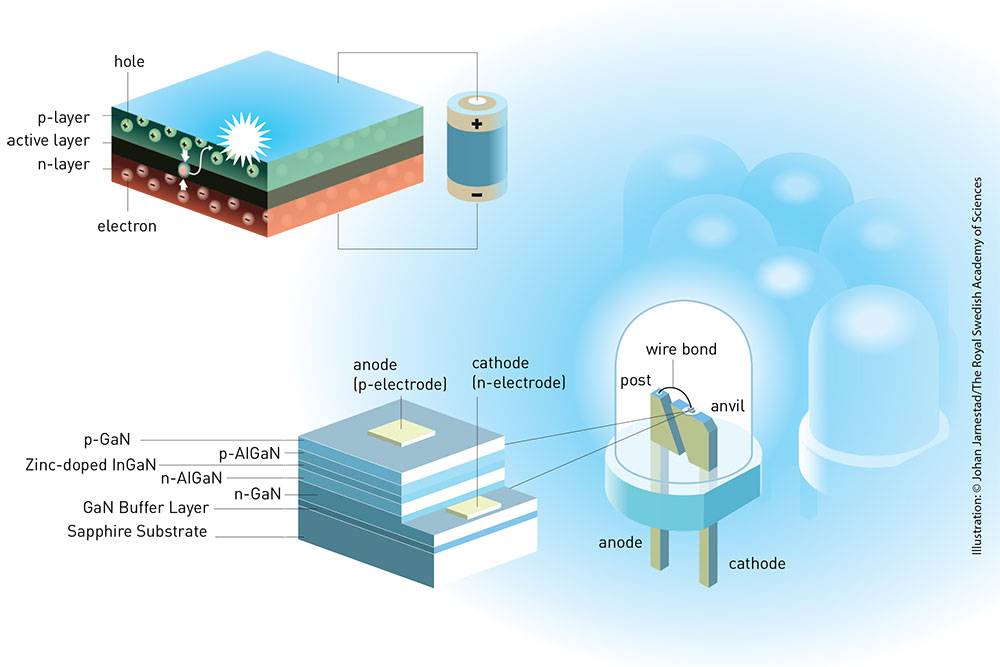

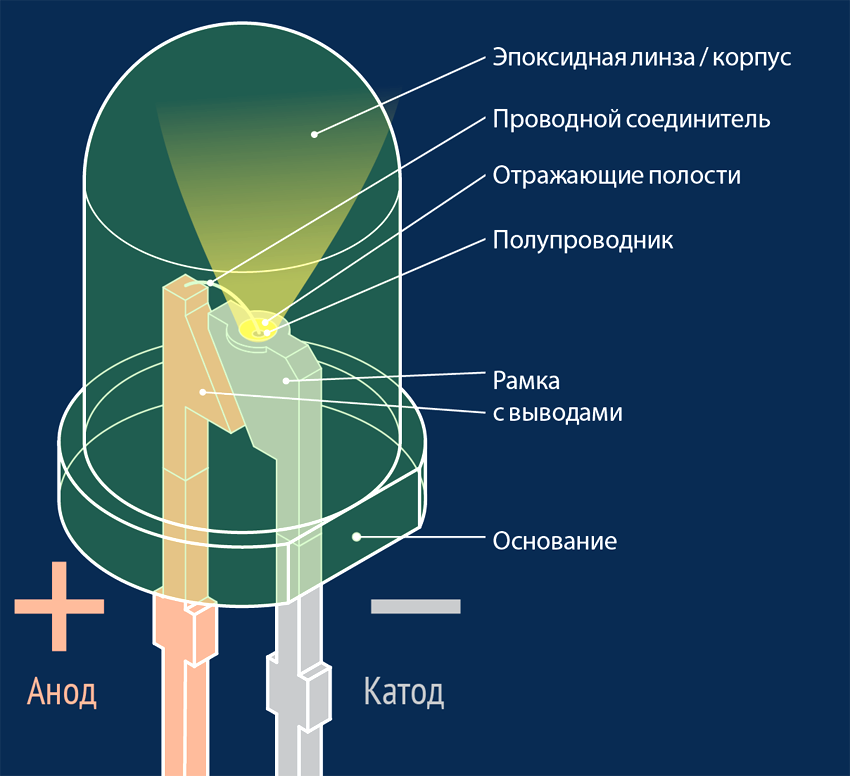

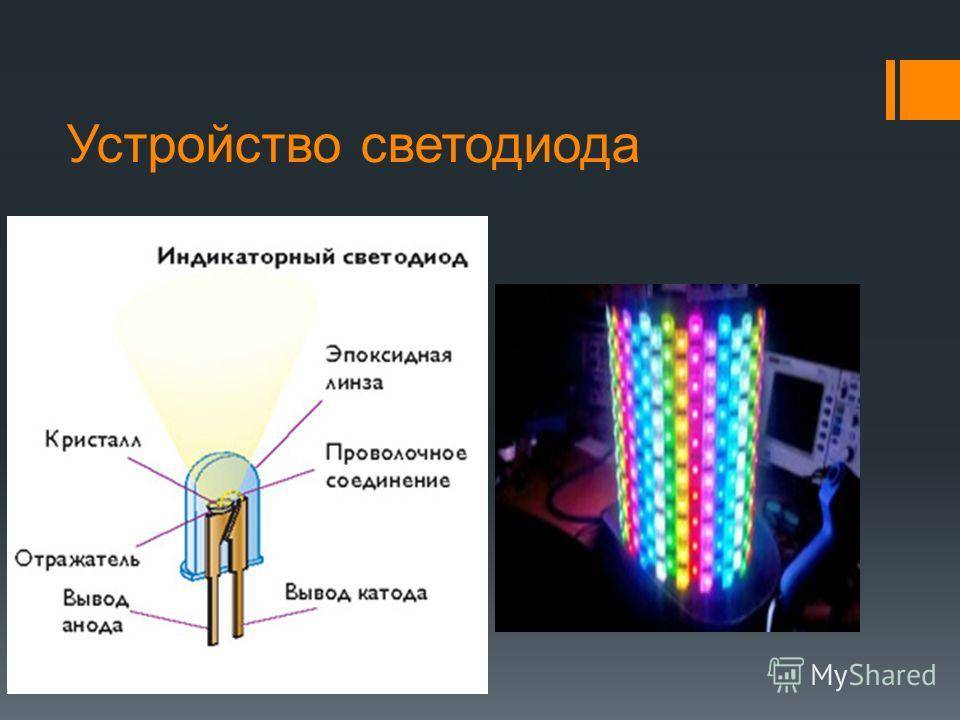

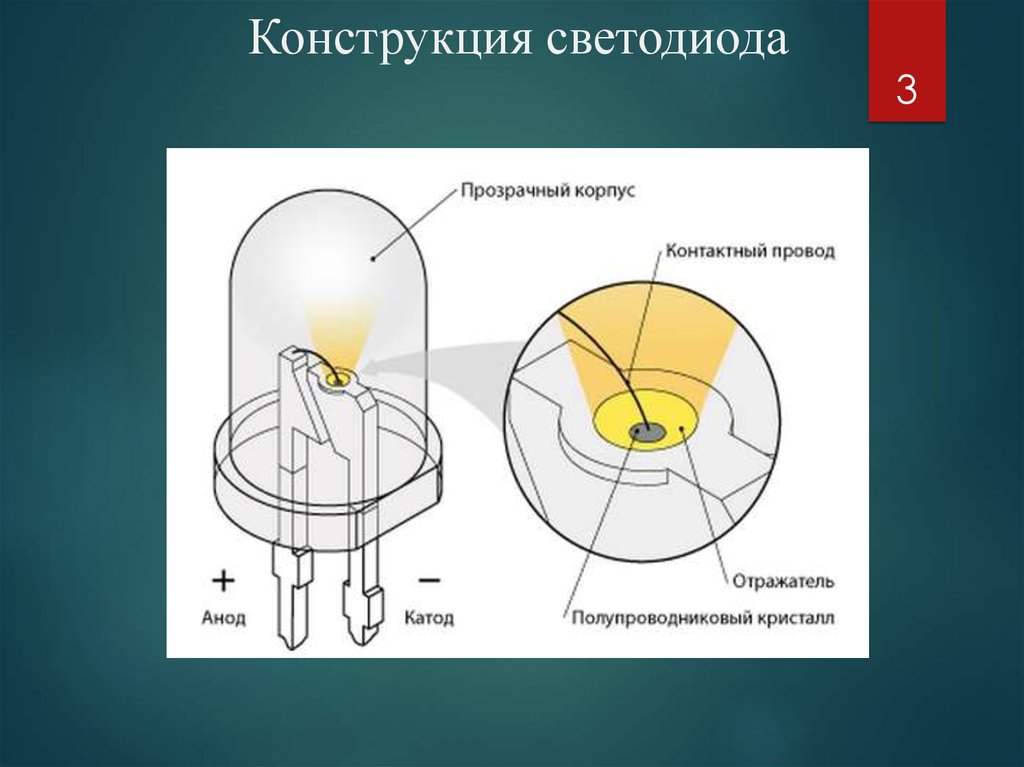

Из чего состоит

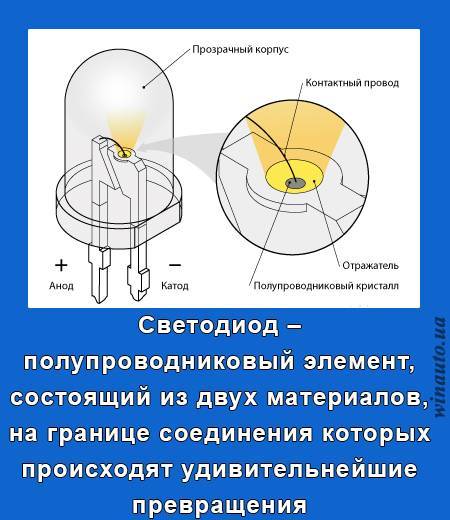

Светодиод – диод с p-n переходом, испускающим определённый спектр при пропускании тока в прямом направлении. Цвет свечения напрямую зависит от материалов полупроводника

Важно помнить, что в обратном направлении светодиод ток не пропускает. Светодиод начинает испускать фотоны при переходе напряжения через определённое значение, причём для каждого цвета оно разное – именно поэтому каждому цвету желательно подбирать свой резистор, иначе мы сталкиваемся с частой ошибкой – подключение RGB-светодиода через одинаковые резисторы, что приводит к неравномерной интенсивности цветов

Важно помнить, что хоть светодиоду и необходимо некоторое конкретное напряжение для работы, более важным параметром является ток.

Будет интересно Что такое полевые транзисторы?

У каждого типа светодиодов он также свой, но имеются средние значения. Например, для большинства 3 – и 5 мм светодиодов максимальный ток чуть превышает 20 мА. Однако, лучше держать его чуть пониже для увеличения ресурса – около 10 мА. Если Вам не нужно освещать им конкретную площадь, то будет достаточно и меньшего тока, например, для индикации события.

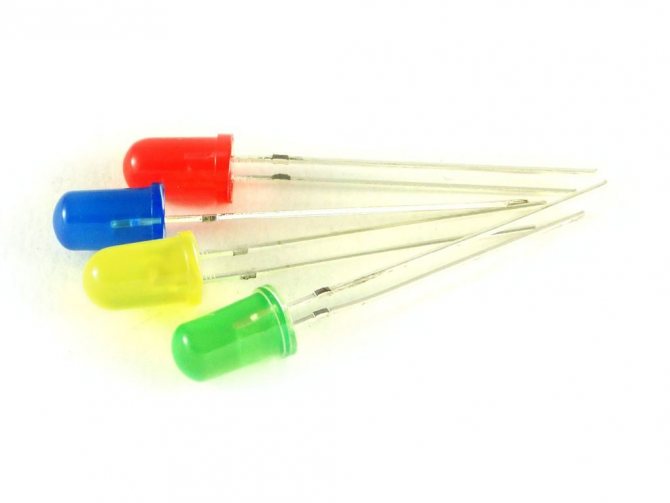

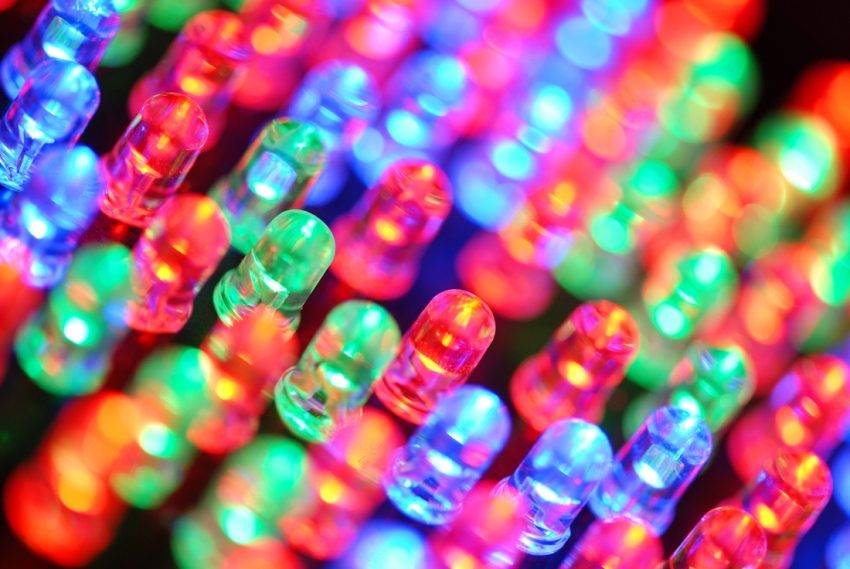

Красный, синий, желтый, зеленый светодиоды.

Плюсы светодиодов:

• Яркие точные цвета
• Большой срок службы (стремится к бесконечности)
• Большой КПД, малый нагрев
• Миниатюрный размер кристалла

Недостатки:

• Необходима схема ограничения тока (сложнее, чем ограничение напряжения для ламп накаливания)
• Неизбежное повреждение при превышении тока

Разновидности светодиодов

Последовательное совершенствование открытой в 1962 году технологии привело к созданию разнообразных базовых элементов и моделей светодиодов на их основе. На сегодняшний день классификация проводится по расчётной мощности, типу соединения и типу корпуса.

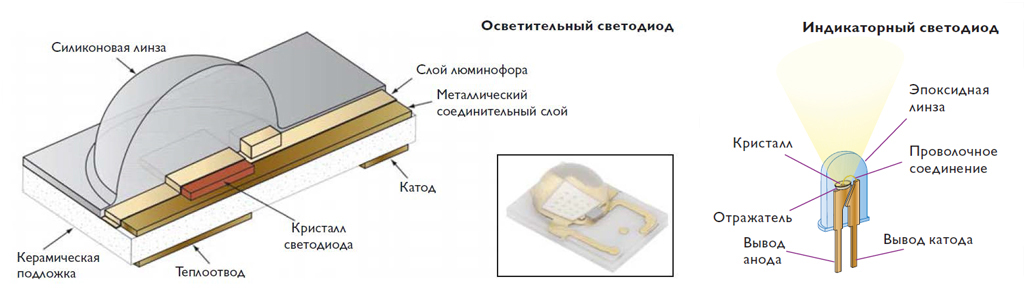

В первом случае различаются осветительные и индикаторные варианты. Первые предназначены для использования в осветительных целях. Их уровень мощности приблизительно соответствует аналогичным вольфрамовым и люминесцентным лампам. Индикаторные светодиоды не излучают сильный поток света и используются в электронном оборудовании, приборных и навигационных панелях и т.д.

Индикаторные светодиоды между собой различают по типу соединения на тройные AlGaAs, тройные GaAsP и двойные GaP. Аббревиатуры, соответственно, означают алюминий-галлий-мышьяк, галлий-мышьяк-фосфор и галлий-фосфор. AlGaAs светят жёлтым и оранжевым в пределах видимого спектра, GaAsP- красным и жёло-зелёным, а GaP – зелёным и оранжевым.

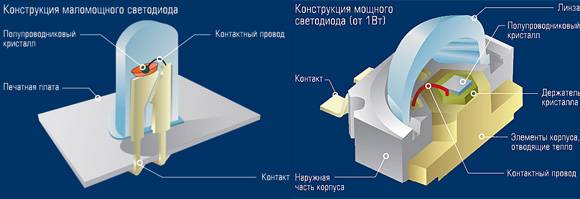

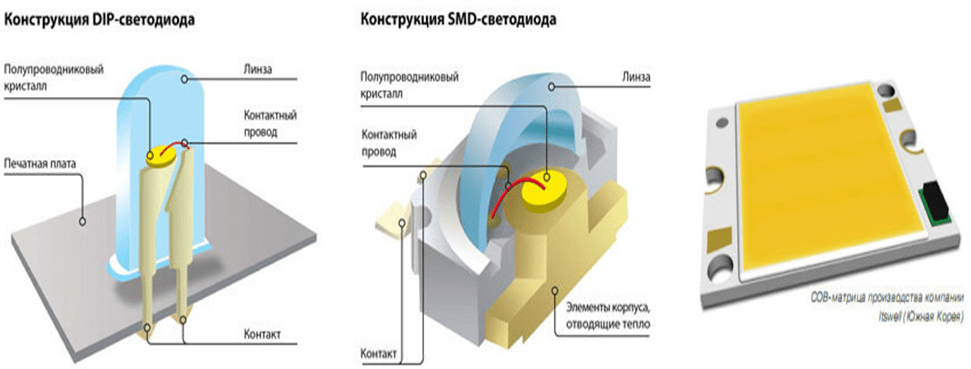

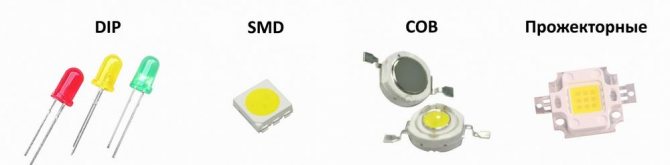

По типу корпуса представленные в широком применении светодиодные светильники сейчас делятся на:

• DIP. Это старый форм-фактор из линзы, пары контактов и кристалла. Такие светодиоды применяются в световых табло и игрушках для подсветки;

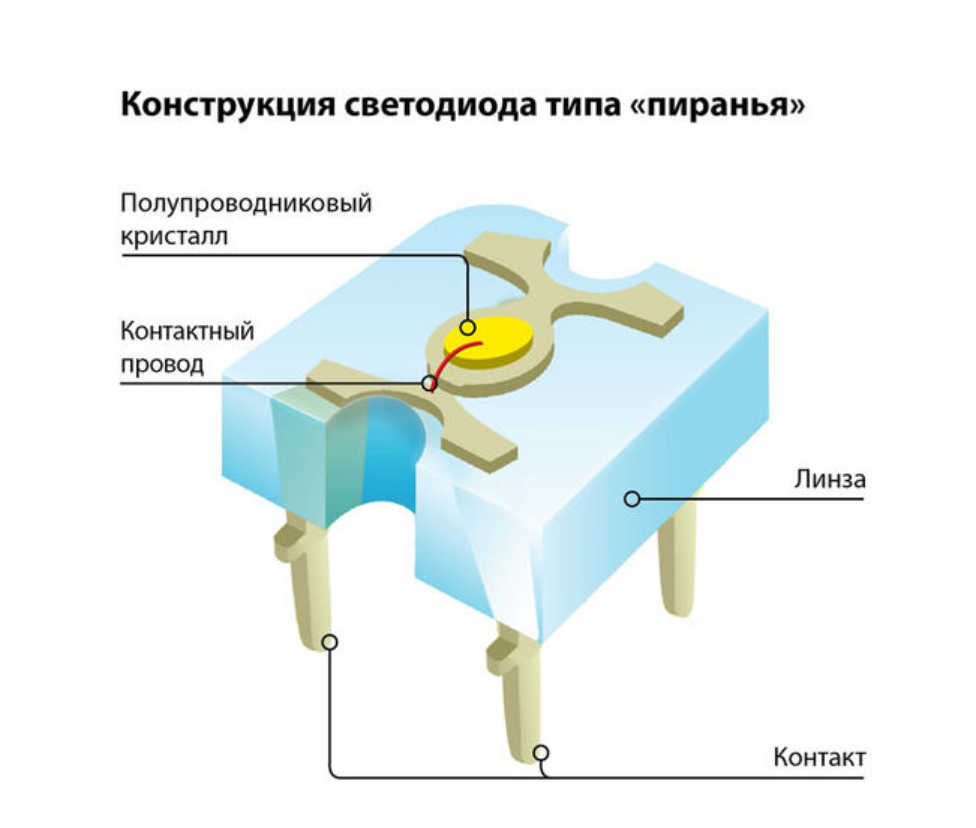

• «Пиранья» или Superflux. Это доработанная модель DIP, которая имеет не два, а четыре контакта. Выделяет меньше тепловой энергии и, соответственно, меньше греется. Сейчас применяется в автомобильной подсветке;

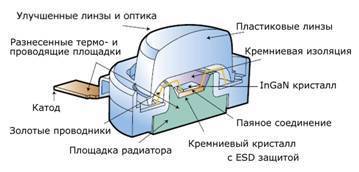

• SMD. Самая популярная технология на современном рынке LED-светильников. Это универсальный чип, монтаж которого был произведён непосредственно на плате. Используется в большинстве источников света, осветительных линий, лент и т.п;
• COB. Это результат совершенствования технологии SMD. У таких светодиодов есть несколько чипов, монтированных на одной плате на алюминиевом или керамическом основании.

Виды диодов

Стабилитроны

Стабилитроны представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение. Но чтобы стабилитрон выполнял стабилизацию, требуется одно условие. Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся. В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне. Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА. Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор – (Uу), которое подается на управляющий электрод и при котором тиристор полностью открывается.

а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с большой силой тока:

На схемах триодные тиристоры выглядят вот таким образом:

Существуют также разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Разновидности

Полупроводниковые источники света классифицируются по назначению и типу. В зависимости от того, с какой целью они используются, различают:

1. Осветительные.
2. Индикаторные.
3. Декоративные.
4. Узкоспециализированные.

А вот какие бывают светоизлучающие диоды по типу:

• маломощные выводные;
• RGB;
• инфракрасные;
• ультрафиолетовые;
• SMD;
• COB;
• Филаментные;
• OLED.

Рассмотрим их особенности, отличия, сферы использования.

Маломощные индикаторные светодиоды

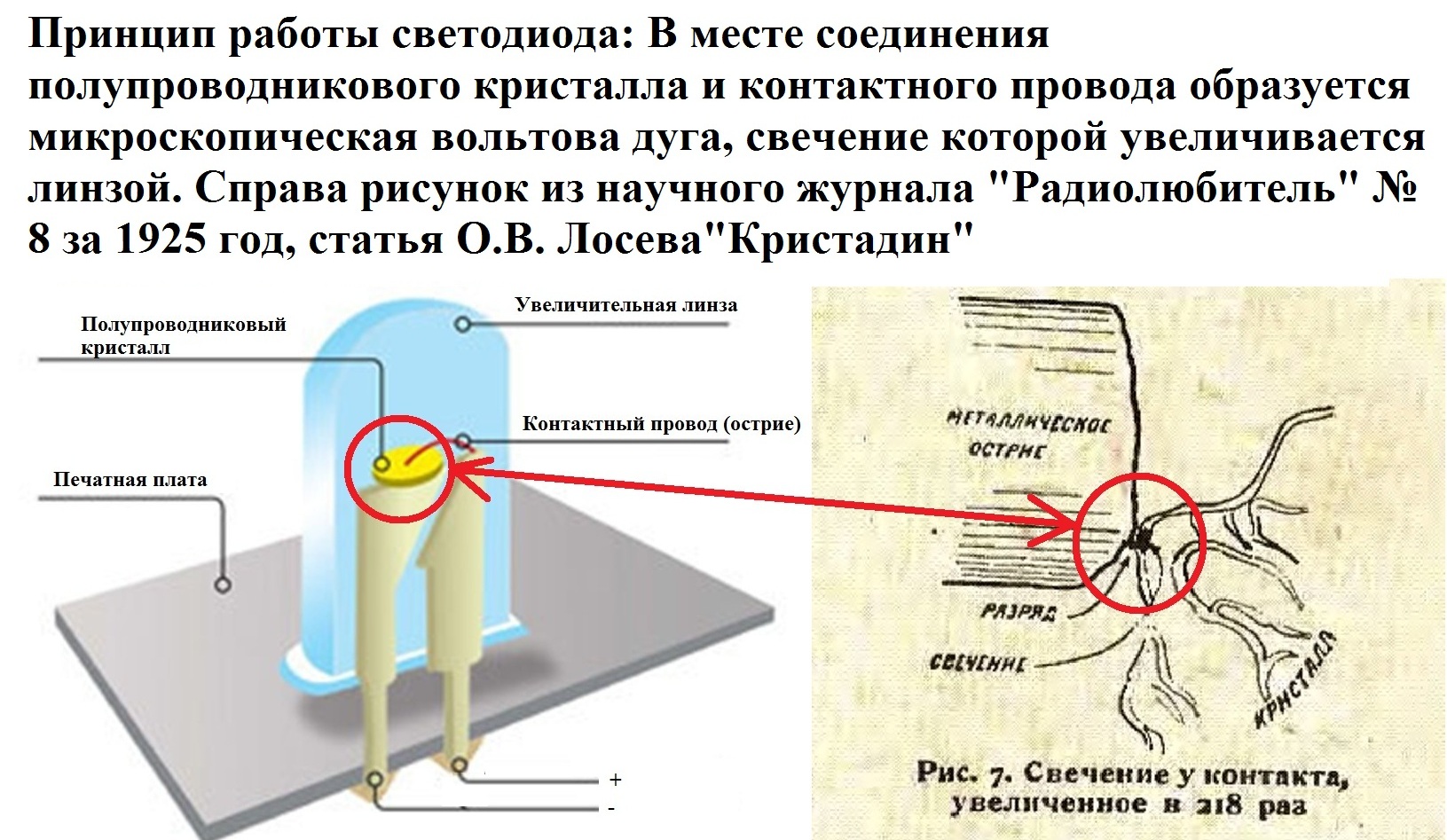

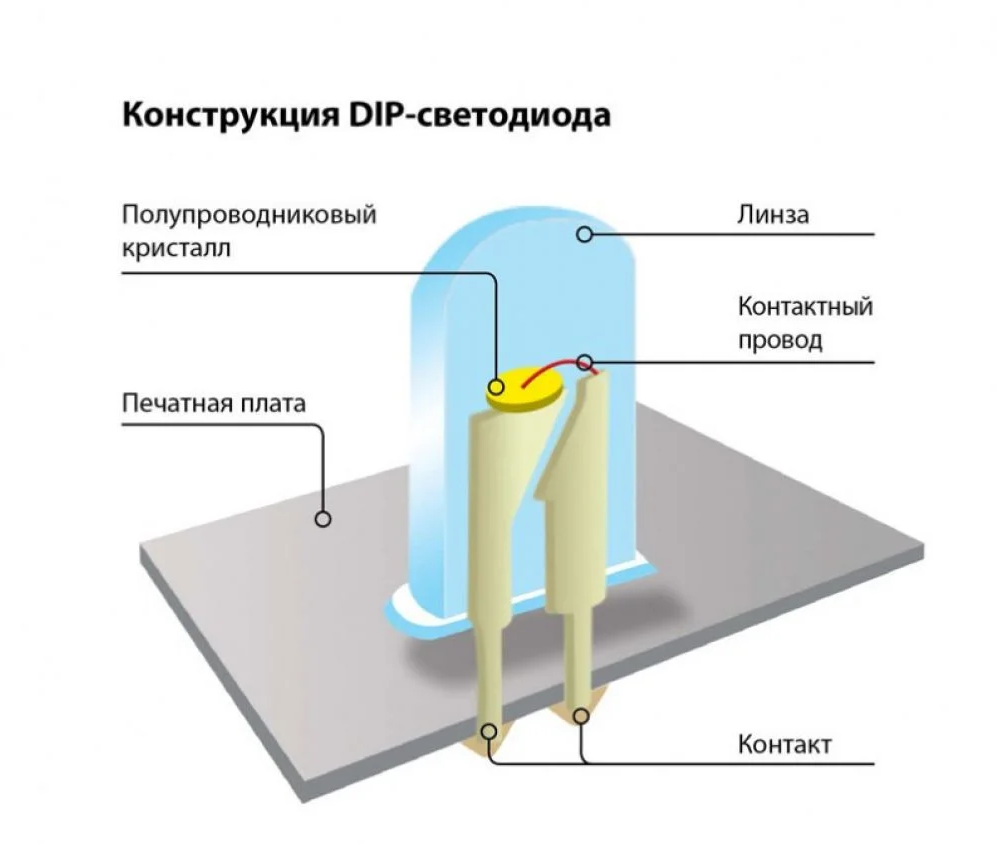

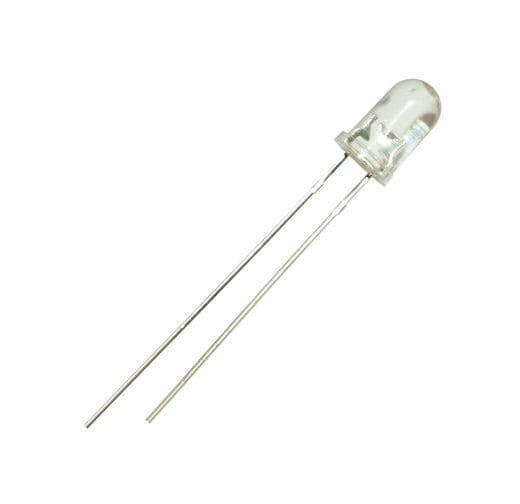

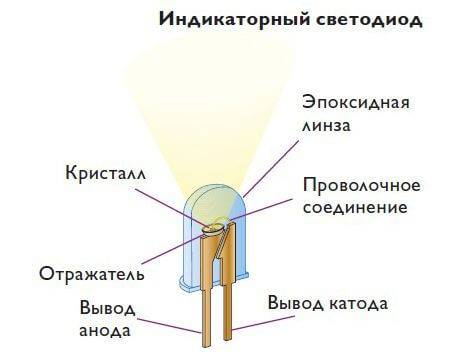

Простейшие светодиоды DIP — полупроводниковый кристалл заключён в линзу из светопропускающего материала. Для подачи питания имеют длинные выводы — анод и катод (плюс и минус). Светят сравнительно слабо, а потому используются в основном для индикации. Начинающие радиолюбители внедряют их в свои первые схемы. В карманных фонариках тоже встречаются. Среди выводных светодиодов есть супер яркие. Собрав из них группу, можно добиться приличной яркости.

Представитель простейших LED

RGB светодиоды

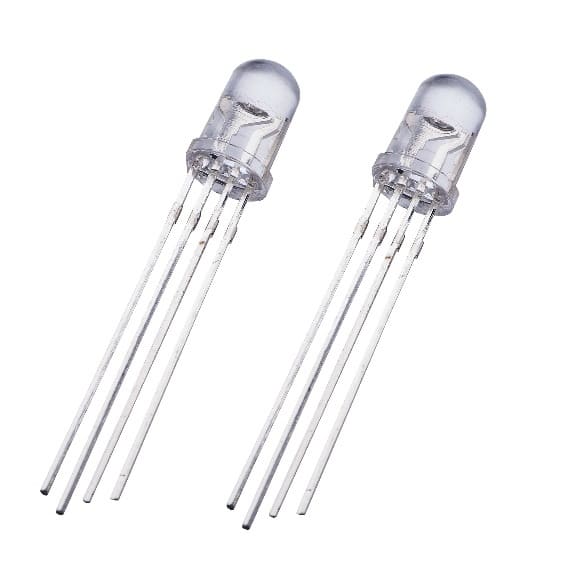

Выпускаются в таком же форм-факторе, что и предыдущие. Визуально отличаются наличием четырёх выводов — один катод и три анода. Внутри линзы на индивидуальных арматурах установлены три кристалла из разных материалов. Если подавать питание на каждый из них отдельно, то такой светодиод будет светиться красным, синим или зелёным. Если на все кристаллы подать одинаковый ток, получится белый свет (результат смешения красного, синего и зелёного). Регулируя плавно ток каждого кристалла, можно получать практически любые цвета радуги.

RGB выводные

Инфра и ультра светодиоды

Инфракрасные и ультрафиолетовые светодиоды не излучают видимого света. Устроены они точно так же, как и обычные выводные. Только для изготовления п-н переходов используются материалы, которые излучают инфракрасные или ультрафиолетовые волны при протекании через них электрического тока. Инфракрасные светодиоды часто применяются для передачи сигналов на расстоянии. Ультрафиолетовые используются в фитолампах, сушилках, машинках для проверки подлинности денежных купюр.

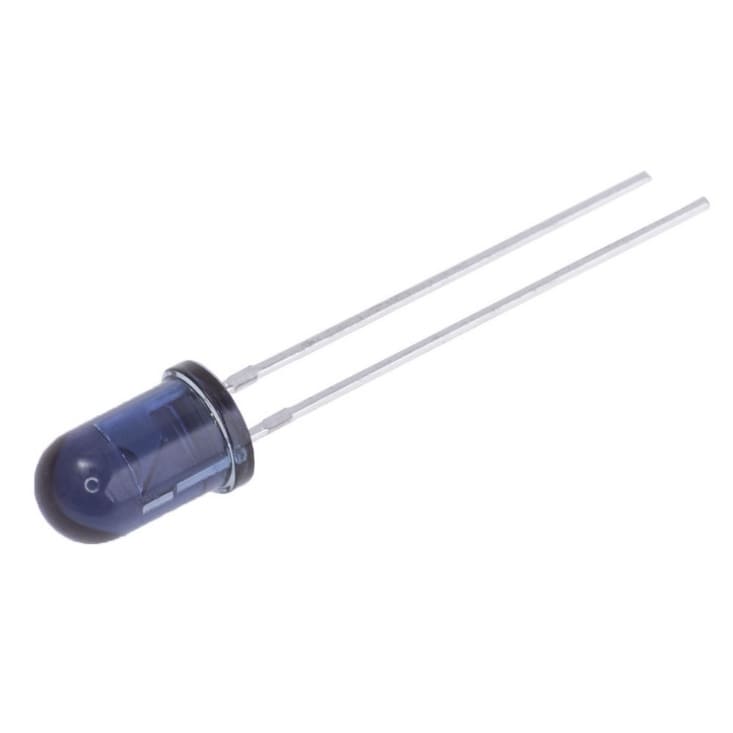

Инфракрасный, несмотря на то, что синий

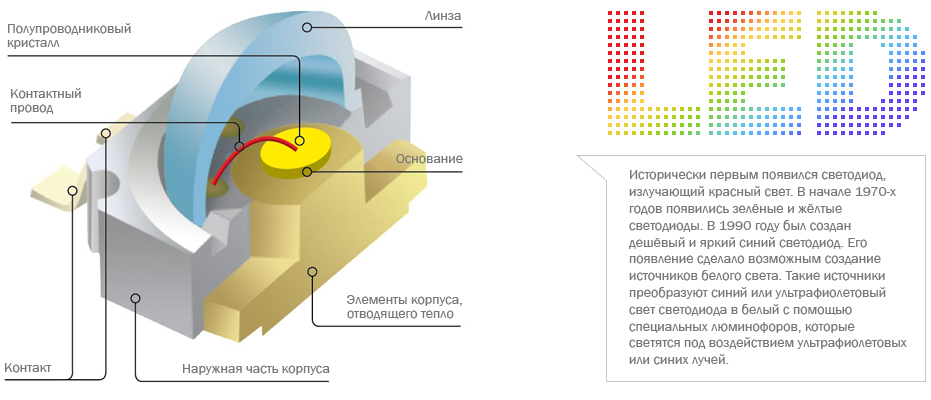

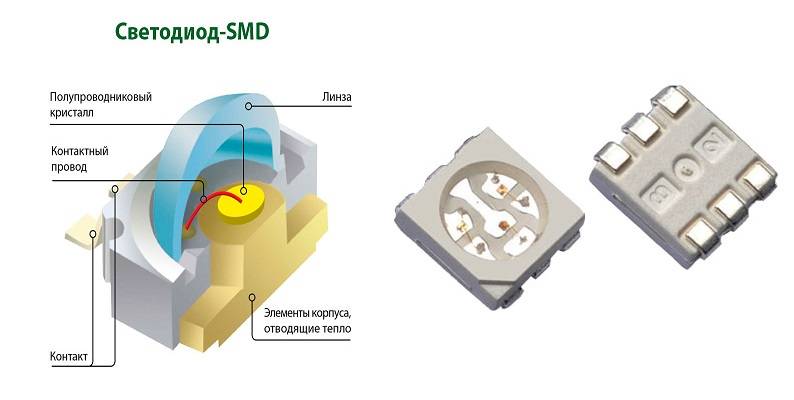

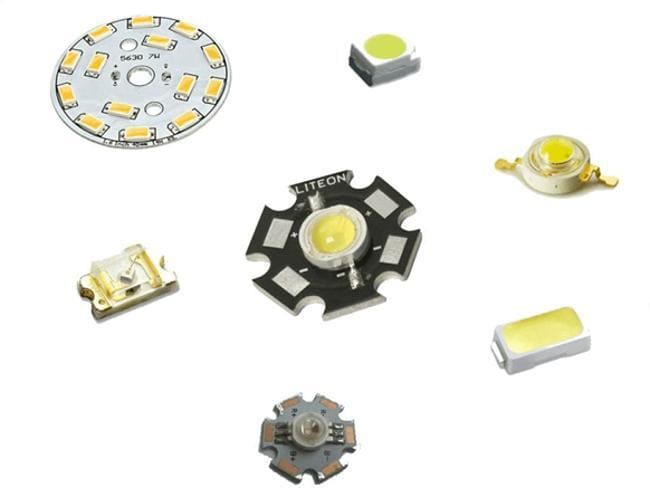

SMD светодиоды

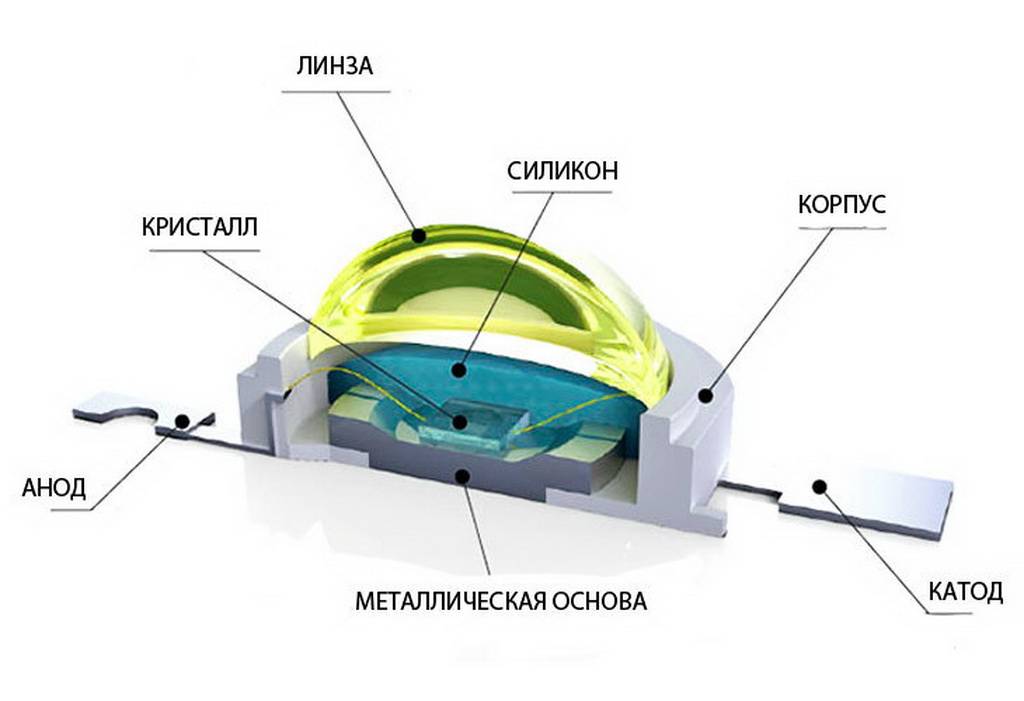

Кристаллы находятся на теплоотводящей подложке, не проводящей ток. Сверху полупроводник заливается люминофором, который служит для получения света нужной цветовой температуры. Также слой люминофора способствует рассеянию излучения. Выводы для подключения питания короткие. Устанавливаются такие светодиоды поверхностным монтажом. Увидеть их можно в светодиодных лентах, энергосберегающих и автомобильных лампочках. Есть как осветительные модели, так и индикаторные. В СМД исполнении выпускаются также ультрафиолетовые, инфракрасные и разноцветные варианты. Маркировка светодиодов для поверхностного монтажа — это четыре цифры, обозначающие длину и ширину их корпуса.

СМД разные

COB матрицы

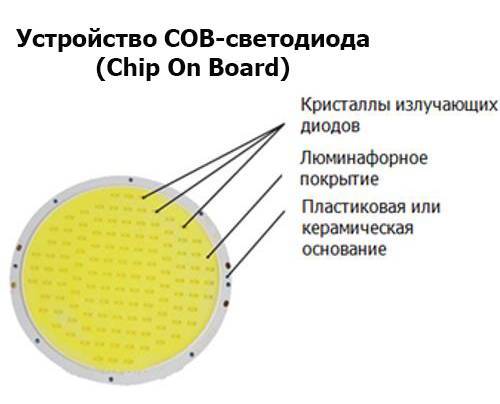

Chip On Board — это матрица из полупроводниковых кристаллов, соединённых последовательно, параллельно или смешанным способом. Расположены на теплоотводящем материале-подложке и залиты люминофором. Как правило, имеют токоограничивающие элементы в SMD исполнении. Для питания предусмотрены два вывода. Такие элементы предназначены для получения яркого направленного света. Используются в мощных тактических фонарях, прожекторах. От чего зависит яркость свечения светодиода? Чем больше кристаллов на плате, тем ярче излучаемый матрицей свет. Конечно, при этом, увеличивается потребляемый ток и электрическая мощность.

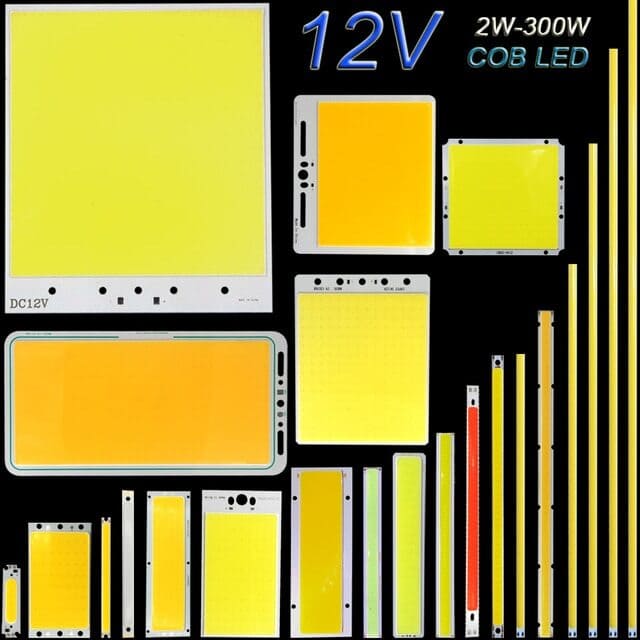

COB матрицы от 2 до 300 Вт

Filament LED

Филаментные светодиоды — это сборки последовательно соединённых кристаллов, помещённых в трубку из люминофорного материала. Во включённом состоянии такая “нить” имитирует тело накала, как в лампах накаливания. Собственно, используются они для производства таких ламп. Они дают тёплый мягкий свет, потому их часто применяют при оформлении интерьеров в стилях ретро и лофт. Отличить такую лампочку для светильников от лампы накаливания можно только во выключенном состоянии — сквозь колбу видна длинная “нить”, которая заметно толще классической спирали накала.

Филаментные LED

OLED

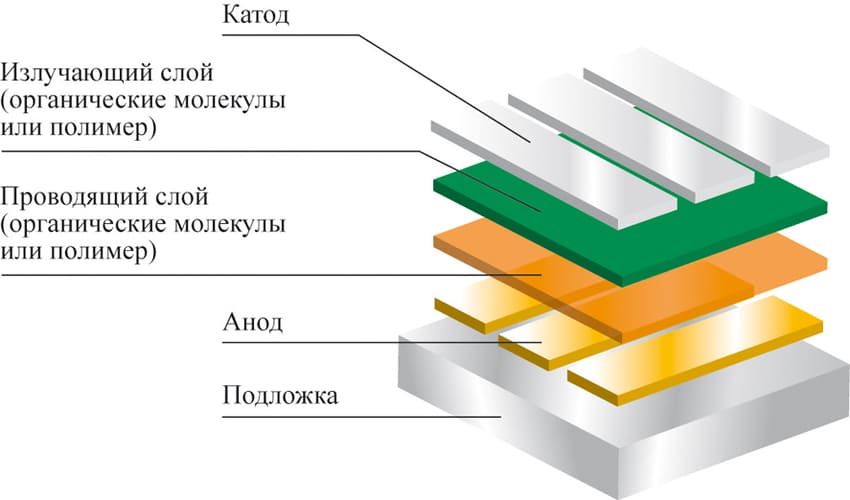

Органические светодиоды, которые применяются для производства современных цветных дисплеев. Имеют достаточно сложное устройство и состоят из анода, подложки, катода и полимерной прослойки. Токопроводящий слой выполнен из органических материалов. Увидеть такие светодиоды затруднительно, так как они микроскопические. Однако смотрим мы на них ежедневно, так как они есть в телевизорах, мониторах, смартфонах, смарт-часах.

OLED

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

1. Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

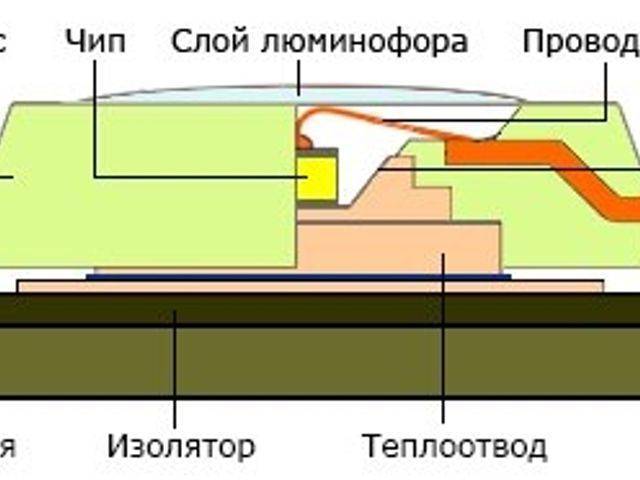

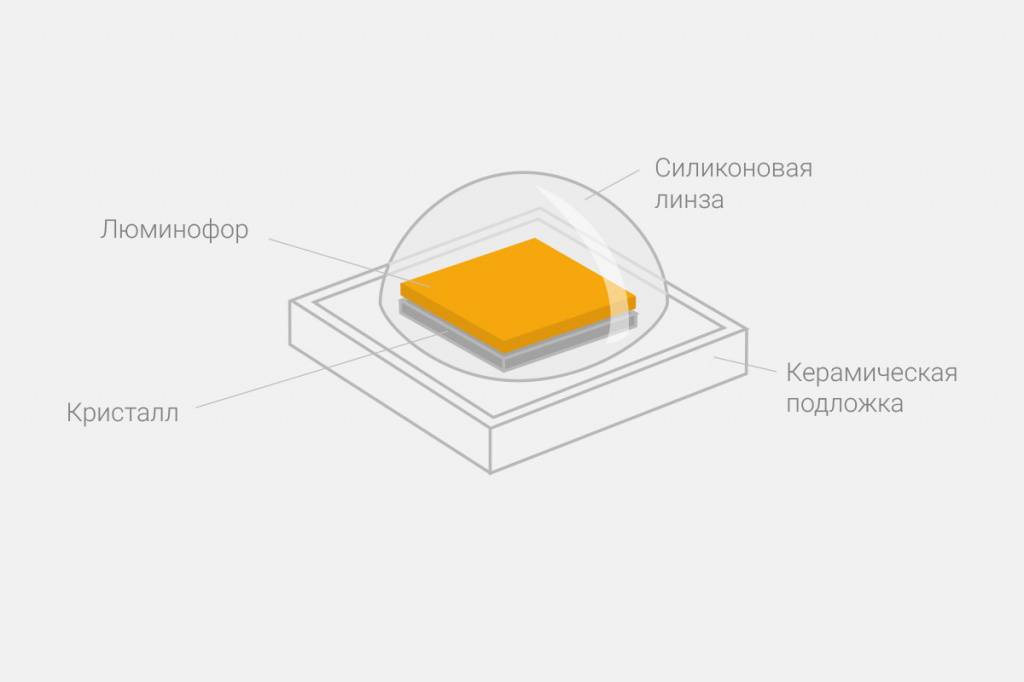

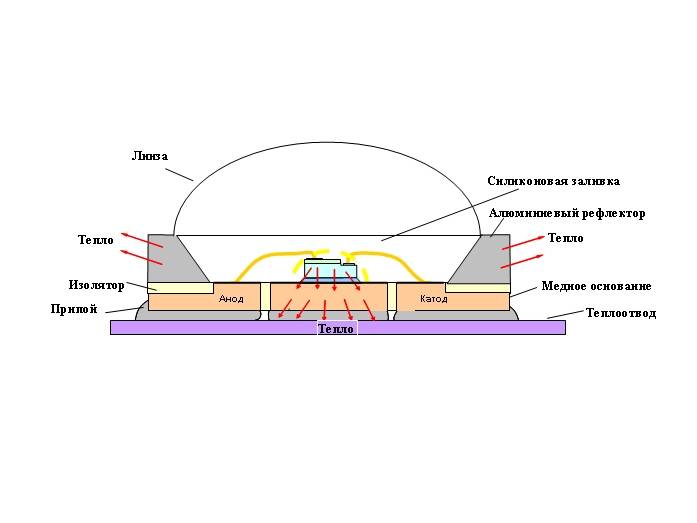

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

2. COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

3. Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Каким образом подключаются светодиоды: некоторые схемы

Основное правило при подключении, это наличие сопротивления. Его задача – не дать, при скачке напряжения, увеличенной силе тока спалить световой диод. Но его необходимо правильно высчитать. Сейчас попробуем понять, как это сделать.

Рассчитываем номинал сопротивления для светодиода

Для правильного расчета сопротивления для светодиода нам понадобится следующая формула:

R=(Uпит-Uпад)/I, где R – необходимое нам сопротивление; Uпит – входное напряжение; Uпад – номинальное напряжение светодиода и I – ток светодиода. Однако стоит помнить, что характеристики светодиода 3 Вт одного производителя могут не совпасть с параметрами идентичного, но изготовленного другой фирмой.

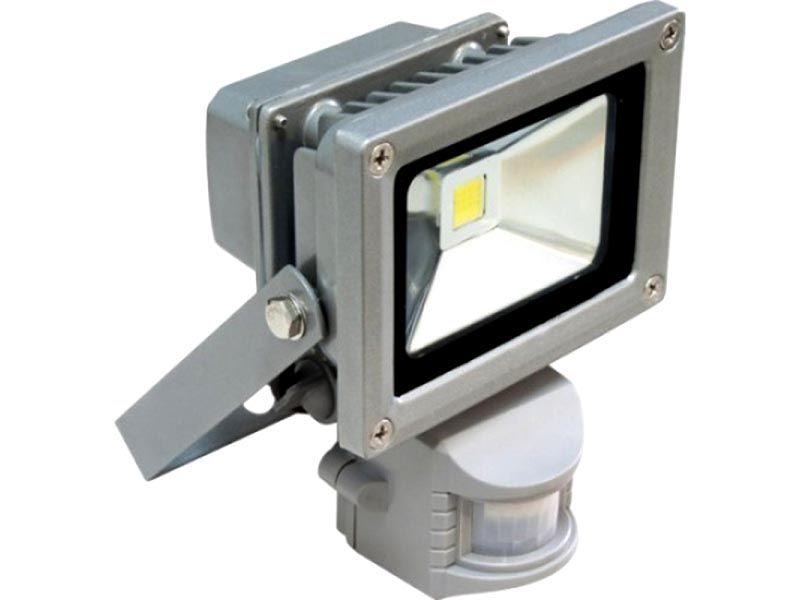

Прожектор на светодиодах с датчиком движения – удобно и экономично

Если же нет желания производить самостоятельно все вычисления, можно воспользоваться онлайн-калькулятором.

Подключение светодиода к сети 220 В: схемы и правила

Здесь необходим обычный диод перед источником света. Это значит, что можно, высчитав необходимое количество светодиодов и соединив их последовательно, включить в цепь перед первым из них диод VD1 1N4001. Этого будет вполне достаточно, чтобы избежать обратного пробоя. Однако о сопротивлениях перед каждым из светодиодов забывать нельзя.

Прекрасные ночники на светодиодах для дома

Статья по теме:

Параллельное и последовательное подключение – в чем разница

Последовательное подключение применяется для компенсации высокого напряжения. Иными словами, если у нас 2 лампы на 127 В, а напряжение в сети 220, мы можем соединить их последовательно, и они будут прекрасно работать. Если же их соединить в параллель, то они просто взорвутся.

На схеме это выглядит так. При последовательном подключении светодиодов анод одного из них соединен с катодом другого. Такая цепь продолжается до тех пор, пока суммарное напряжение светодиодов не совпадет или не приблизится вплотную к напряжению сети.

При параллельном соединении все аноды соединяются между собой, как и катоды.

Статья по теме:

Как подключить светодиоды к 12 В

Здесь принципиальных различий с подключением светодиодов к сети в 220 В нет. Разница лишь в количестве элементов и расчетах их сопротивлений. Но 12 В все же безопаснее. А значит, если у начинающего мастера нет опыта в подобных делах, лучше потренироваться на подключении светодиодов на 12 В.

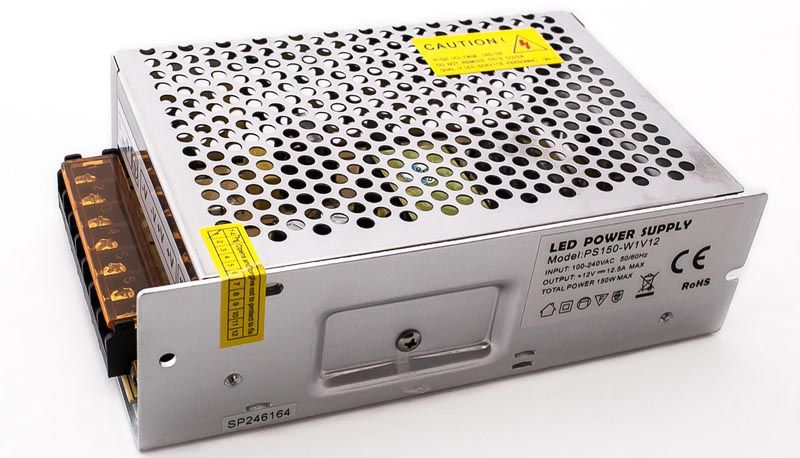

Светодиоды на 12 В, как и лента, питаются через такой блок-стабилизатор

Статья по теме:

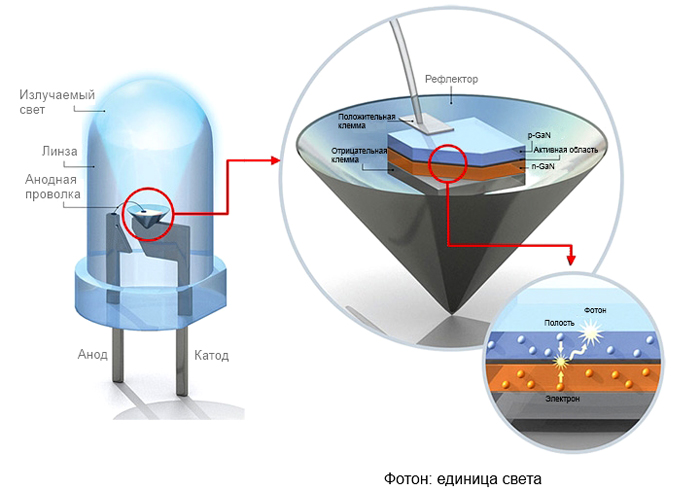

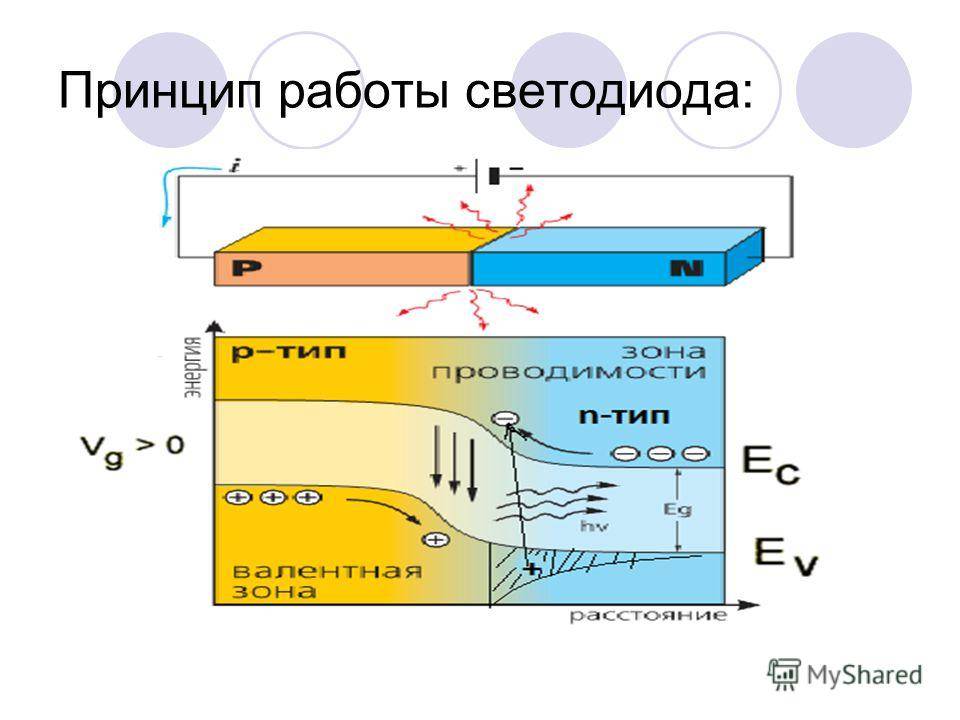

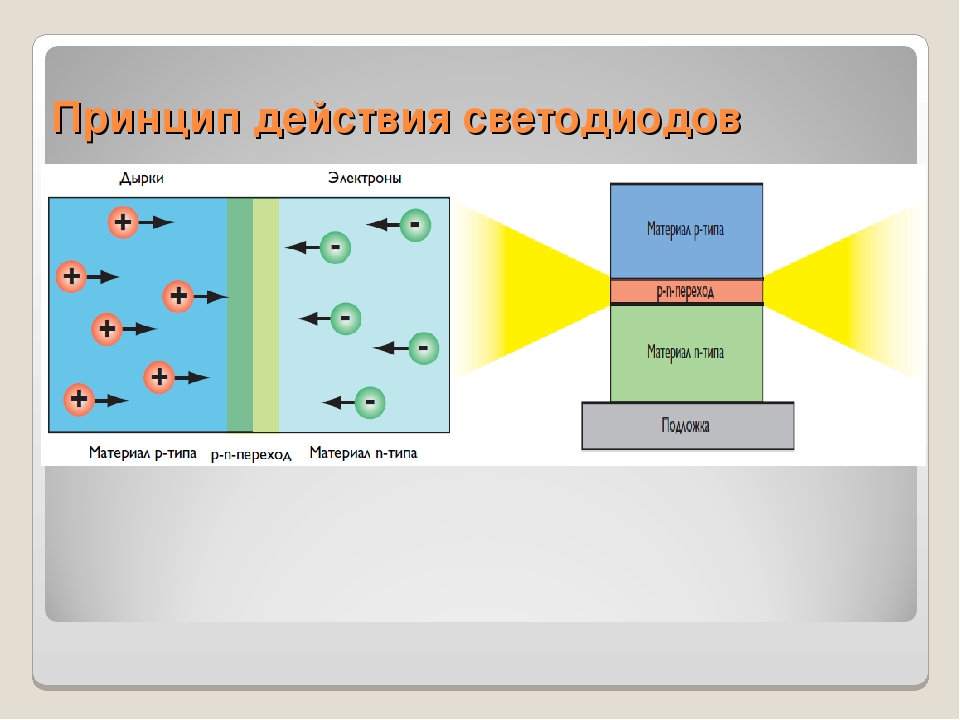

Принцип работы светодиода

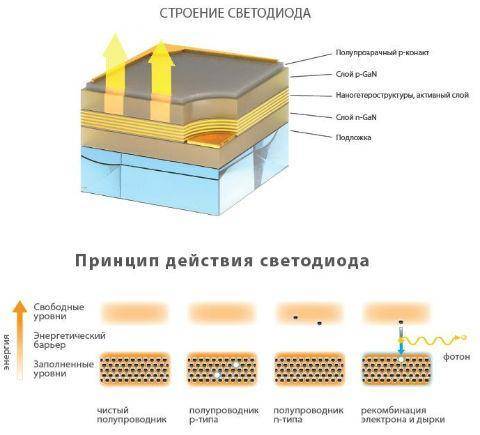

Несмотря на рассмотренные технологические особенности, работа всех светодиодов базируется на общем принципе действия излучающего элемента. Преобразование электрического тока в световой поток происходит в кристалле, который состоит из полупроводников с разным типом проводимости. Материал с n­-проводимостью получают путем его легирования электронами, а материал с p-проводимостью – дырками. Таким образом, в сопредельных слоях создаются дополнительные носители заряда противоположной направленности. В момент подачи прямого напряжения начинается движение электронов и дырок к p-n-переходу. Заряженные частицы преодолевают барьер и начинают рекомбинировать, в результате чего протекает электрический ток. Процесс рекомбинации дырки и электрона в зоне p-n-перехода сопровождается выделением энергии в виде фотона.

Вообще, данное физическое явление применимо ко всем полупроводниковым диодам. Но в большинстве случаев длина волны фотона находится за пределами видимого спектра излучения. Чтобы заставить элементарную частицу двигаться в диапазоне 400-700 нм ученым пришлось провести немало экспериментов с подбором подходящих химических элементов. В результате появились новые соединения: арсенид галлия, фосфид галлия и более сложные их формы, каждая из которых характеризуется своей длиной волны, а значит, и цветом излучения.

Кроме полезного света, испускаемого светодиодом, на p-n-переходе выделяется некоторое количество теплоты, которая снижает эффективность полупроводникового прибора. Поэтому в конструкции мощных светодиодов должна быть продумана возможность реализации эффективного отвода тепла.

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.
