Правильная принудительная вентиляция погреба подвала своими руками: схема, видео

Как сделать правильно: пошаговая инструкция

Самостоятельный монтаж вентиляционных труб своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

Оборудование и материалы

Для обустройства понадобятся:

• асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
• лист металла или решётка.

Важно
Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки.

Из инструментов нужны:

• болгарка;
• перфоратор;
• крепёжные элементы;
• герметик или штукатурная смесь.

Если планируется установка принудительной вентиляции, запасаются вентилятором.

Монтаж системы

Подготовив материалы, инструменты, приступают к монтажу:

1. Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха — на 15–20 см выше пола.
2. В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
3. Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
4. Приточную трубу также выводят наружу.
5. На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
6. Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
7. Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
8. Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.

Совет
Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода — 20–25 см от поверхности земли.

Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:

На нашем сайте вы также найдете рекомендации о том, как грамотно обустроить вентиляцию в ванной и на кухне.

Рекомендации по обустройству вытяжки

Вне зависимости от того, какой тип системы циркуляции воздуха для подвала вы выбрали, при монтаже следует учитывать ряд общих моментов:

• лучше всего закладывать систему вентиляции еще на этапе строительства хранилища. В таком случае в стенах необходимо оставлять специальные каналы, в которые впоследствии будут монтироваться вентиляционные трубы. Так вы сэкономите не только время и силы, но и финансовые средства. Схему вентиляции стоит сразу включить в проект подвала;
• как сделать вентиляцию погреба в частном доме равномерной? Для этого стоит использовать приточную и вытяжную трубы одинакового диаметра. Если подвал характеризуется повышенной влажностью воздуха, то диаметр вытяжной трубы может быть чуть больше. Помните, что приточная труба ни в коем случае не должна быть больше вытяжной, так как при этом воздух начнет задерживаться внутри хранилища, что может привести не только к порче продуктов, но и к повышенной загазованности помещения. Последний момент является опасным для здоровья человека;
• нельзя располагать приточную и вытяжную трубу рядом друг с другом. Это приведет к низкой эффективности работы всей системы. Лучше всего, если отверстия расположены на противоположных стенах подвала;
• если погреб располагается под хозяйственной постройкой, то роль вытяжной трубы может играть входной люк или дверь;

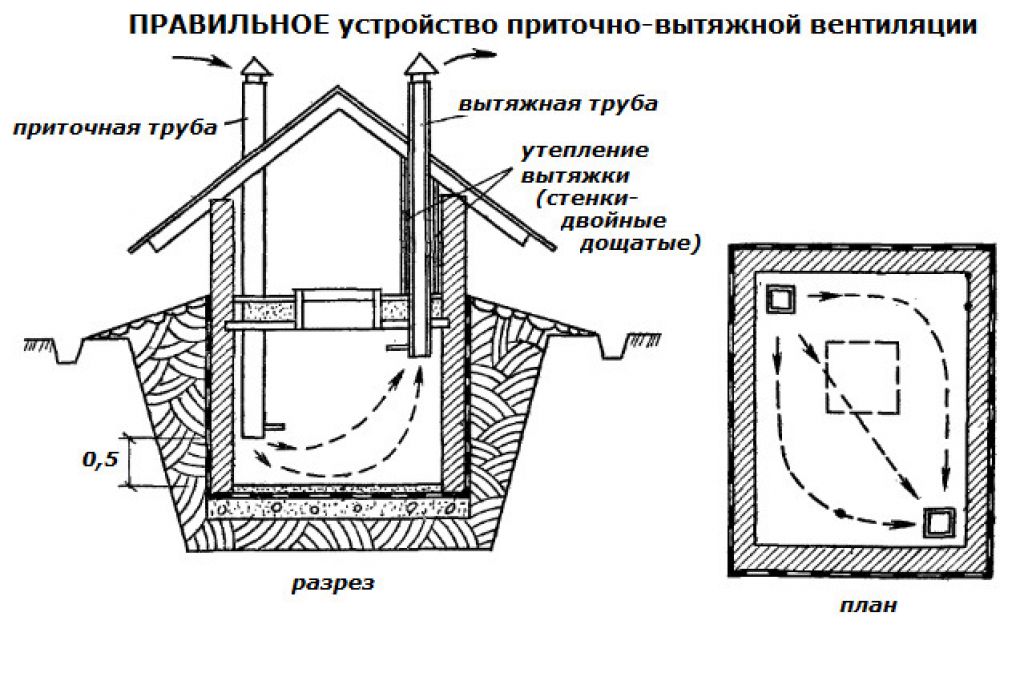

Схема естественной вентиляции погреба в частном доме

• в качестве вентиляционных каналов можно использовать пластиковые трубы для канализации. Они характеризуются подходящим диаметром и относительно недорого стоят;
• часть вытяжной трубы, которая расположена снаружи погреба, должна быть как следует утеплена. В противном случае на ее внутренней поверхности в холодное время года может образовываться конденсат, который при замерзании способен закупорить вытяжное отверстие.

Существует множество вариантов того, как сделать своими руками в погребе вентиляцию различного типа. Можно использовать для этого одну или две трубы, обустраивать циркуляцию воздуха естественным или принудительным путем, монтировать вентиляторы, дефлекторы, системы контроля температуры и датчики климата.

От эффективности работы вентиляционной системы напрямую зависит срок хранения продуктов, а также здоровье, если речь идет о спортзале или другом часто посещаемом помещении. Схему вытяжки лучше всего закладывать непосредственно в план хранилища, так вы потратите меньше времени на ее монтаж и сможете пользоваться подвалом сразу же после окончания его постройки.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

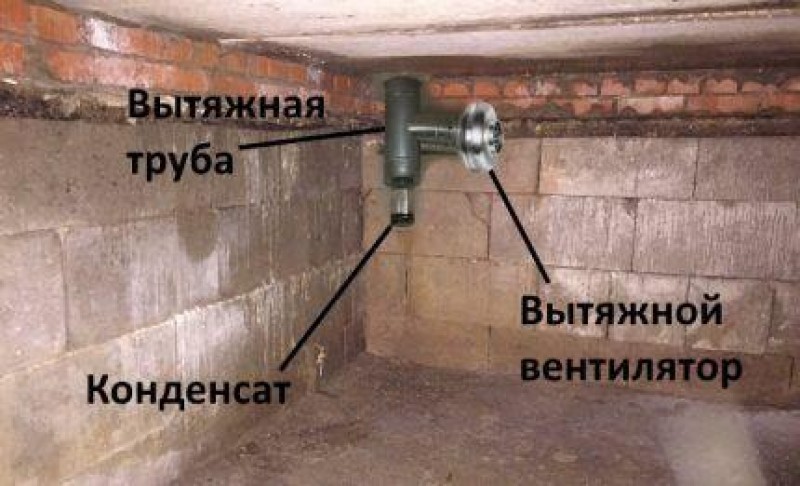

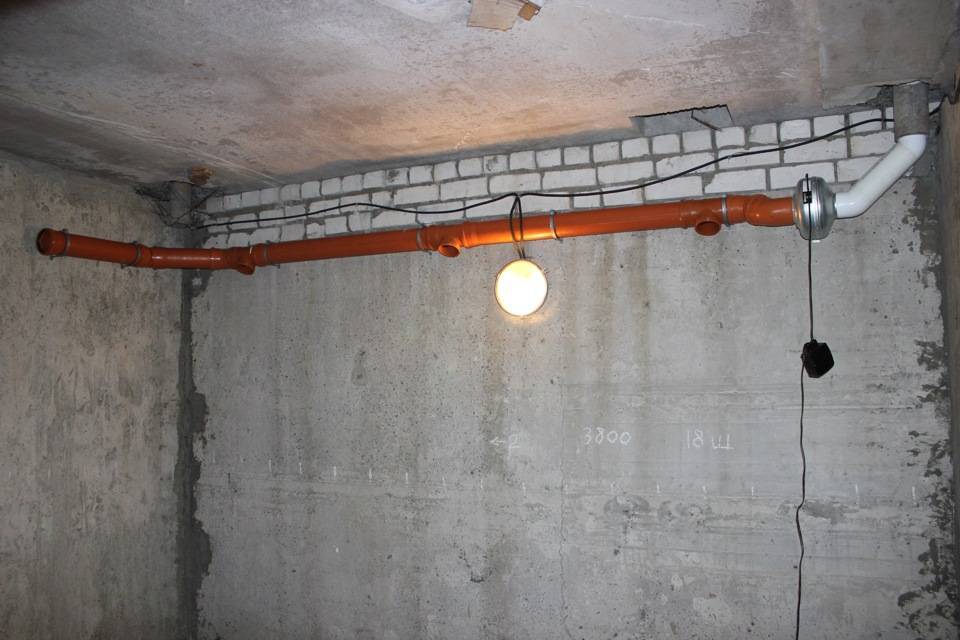

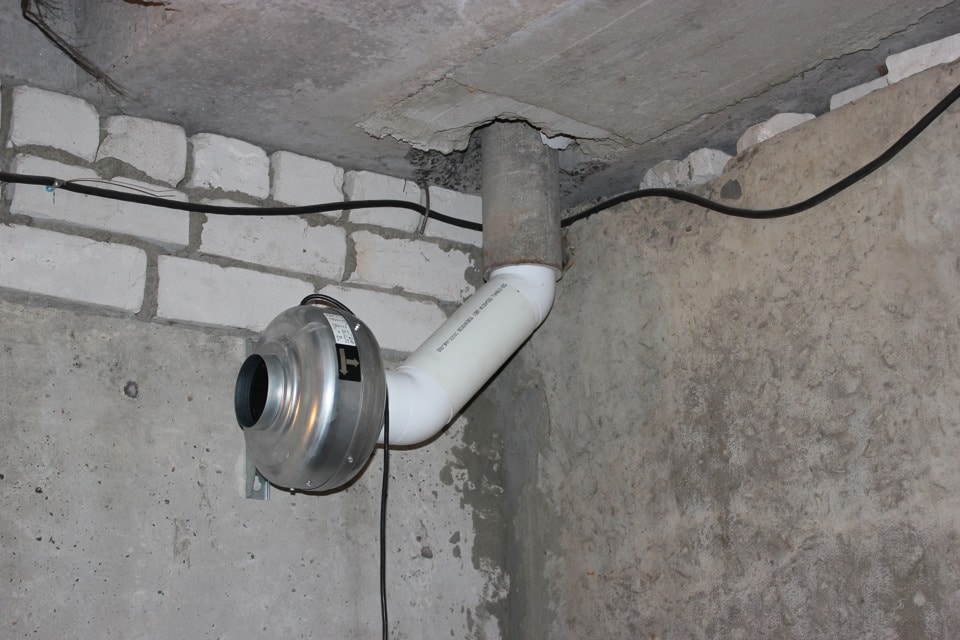

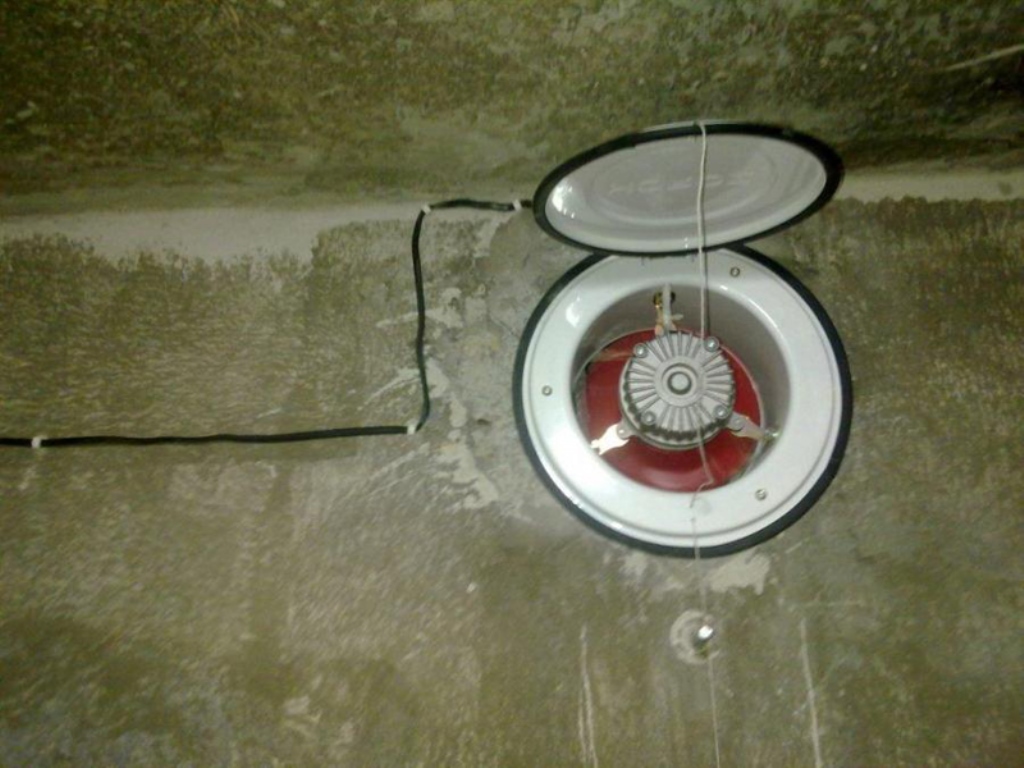

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы.
У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Как сделать вентиляцию в погребе?

Вентиляция в погребе, как при естественной, так и принудительной версии главным считается расчет достаточного диаметра трубопроводов.

Формула здесь проста:

площадь погреба (единица измерения — квадратный метр) умножаем на 26. Полученный результат будет равен искомой площади сечения в сантиметрах.

Пример:

подвал имеет длину 4 м и ширину 2 м или 4х2=8 кв.м

8х26=208 кв.см

Как известно, площадь круга равна  S=πR².

Отсюда получаем:

R=√S/πили √208/3,14 = 8,14 см, а это – половина от искомого значения.

Таким образом, искомый диаметр трубы составит — 162,8 мм. Ближайший размер по ГОСТ — 168 мм — это и будет оптимальным вариантом для приточной и вытяжной трубы вентиляции вашего погреба.

Вытяжка в погребе

Крепление труб к стенам осуществляется при помощи хомутов, а при прохождении потолков — цементно-песочным раствором. Не забываем использование изолирующих материалов. Для герметичного преодоления крыш следует призвать на помощь набор стандартных деталей кровли.

После монтажа трубопроводов — наступает время произвести технологические испытания. Самый простой способ — при помощи факела, спички или огня зажигалки. На выходе приточной трубы пламя должно испытывать входящий поток воздуха. На вытяжной — тягу по направлению к улице. Более безопасный способ — при помощи листа тонкой бумаги.

Особенности эксплуатации

В домах и квартирах пользователи активно загрязняют воздух. При дыхании увеличивается процент углекислого газа, снижается содержание кислорода. При нагреве воздух насыщается влагой. В него примешиваются запахи кухни, санузла, прочих помещений.

Еще с советских времен в строительные нормы многоквартирных домов была заложена естественная система вентиляции. Энергонезависимый и недорогой способ организации воздухообмена, кратность которого приводится в таблицах СП 60.13330.

Раньше для притока в деревянных окнах специально создавался неплотный притвор фрамуг. В современных оконных блоках ПВХ щелей нет, геометрия близка к идеальной. Поэтому необходима установка приточных клапанов.

Удаление загрязненного воздуха из квартиры осуществляется посредством вытяжных вентиляционных каналов. Схема предельно простая – воздух заходит через приточные клапаны в зале, спальне, на кухне, удаляется в каналы на кухне, в совмещенном или раздельном санузле.

В подземном овощехранилище нет окон. То есть, для организации притока, уже необходим специальный канал. Для сохранения микроклимата, в котором овощи, фрукты могут храниться длительное время, крышка погреба всегда остается закрытой. Соответственно, вытяжной вентиляционный канал так же нужно прокладывать под землю на этапе строительства ямы.

Дышать корнеплоды, хранящиеся под землей, не умеют. Но, в них содержится много влаги, которая интенсивно выделяется. Особенно, на этапе закладки в овощехранилище, осенью. Поэтому вентиляция жизненно необходима.

Вопрос, как сделать вентиляцию в погребе для обеспечения нормального микроклимата, актуален в частном доме, гараже, отдельно стоящей погребице. Самым дешевым вариантом является вентиляция естественного типа. Основными условиями воздухообмена являются:

· наличие тяги;

· обеспечение проектной кратности обмена;

· наличие двух каналов – приточного и вытяжного.

Перед тем, как сделать вентиляцию в погребе своими руками, необходимо четко представлять ее принцип действия. Тяга возникает только за счет разницы давления снаружи и внутри подземного помещения.

Давление можно изменить несколькими способами – нагревом либо увеличением высоты вытяжного канала. Это следует из формулы для расчета гравитационного напора, то есть тяги:

Р = H*g*Δρ

В этой формуле g – величина постоянная, ускорение свободного падения, 9,8 м/с2. Н – высота трубы или встроенного вентиляционного канала. Δρ– разница плотности уличного воздуха и нутрии помещения. И эта плотность, как раз, изменяется в зависимости от температуры окружающей среды.

В погребе это +4 … + 7 градусов стабильно. А на улице от -30 градусов зимой до +40 градусов летом. По законам физики холодный воздух всегда опускается вниз, теплый поднимается вверх.

Соответственно, естественным способом, без вентилятора, подать свежий воздух с улицы в подземную яму можно только в том случае, когда его температура ниже +4 … +7 градусов Цельсия.

С момента весеннего потепления, летом и до осеннего похолодания теплый воздух с улицы через трубу приточки вниз е пойдет, ни при каких условиях. Если, только, не применить вентилятор.

Но, есть еще теплообмен между физическими телами. И, если крышку погреба летом открыть, постепенно нагреется верхняя часть его стен, затем весь объем помещения целиком. Температура в яме поднимется выше нужного уровня.

Другими словами, естественный воздухообмен в погребе возможет только с осени до весны. Но, зимой возникает другая проблема – холодным воздухом можно заморозить хранящиеся корнеплоды и овощи. Поэтому на зиму закрывается, и приточный, и вытяжной канал.

И весь период вентиляции сводится к двум коротким промежуткам времени весной и осенью. Если только не использовать подогрев в приточном канале.

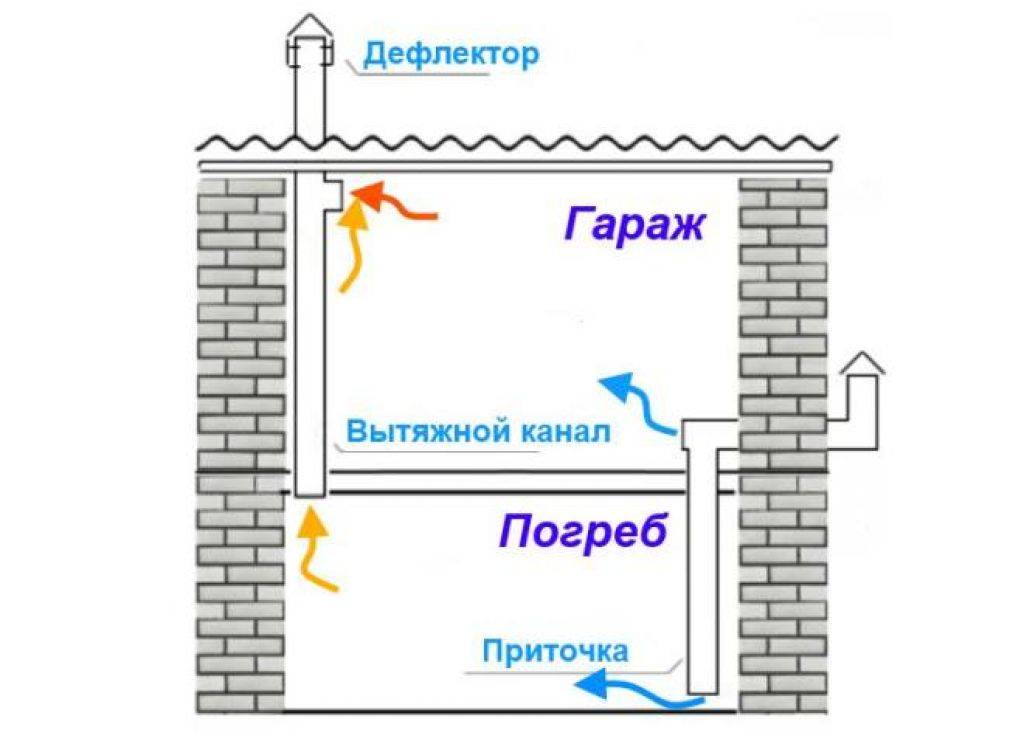

Этот вариант, как сделать вентиляцию в погребе гаража с рекуператором, пригоден исключительно для частного дома.

Продухи для вентиляции подвала

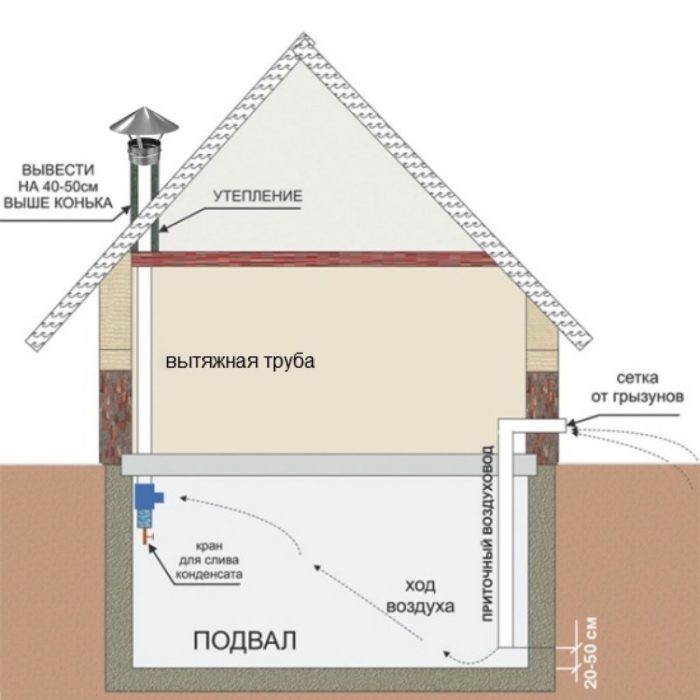

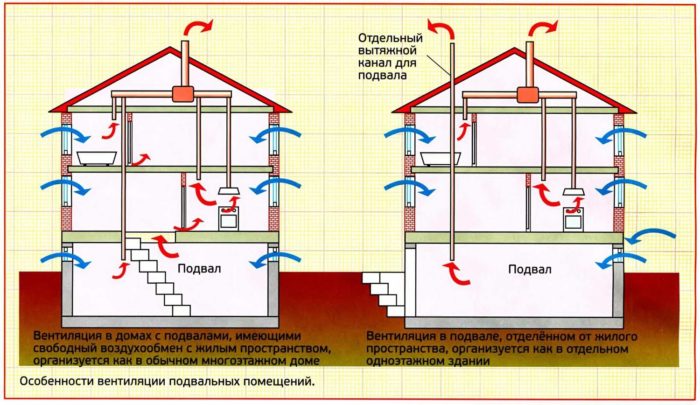

Принципиальная схема вентиляции подвала

О том, как сделать вентиляцию подвала в частном доме, следует подумать еще на стадии закладки фундамента. Самый простой и дешевый вариант вентиляции в подвале дома – это система продухов или попросту отверстий в цоколе. Изнутри отдушины прикрываются сетками от грызунов и насекомых. На фото вентиляция подвала в частном доме с системой продухов.

Эффективность работы вентиляции в подвале деревянного или каменного дома будет всегда зависеть от силы и направления ветра, температуры на улице.

Организовывая такой вид воздухообмена, важно правильно рассчитать площадь продухов, которая составляет 1\400 от площади подвала. Продухи подвальной вентиляции. Продухи подвальной вентиляции

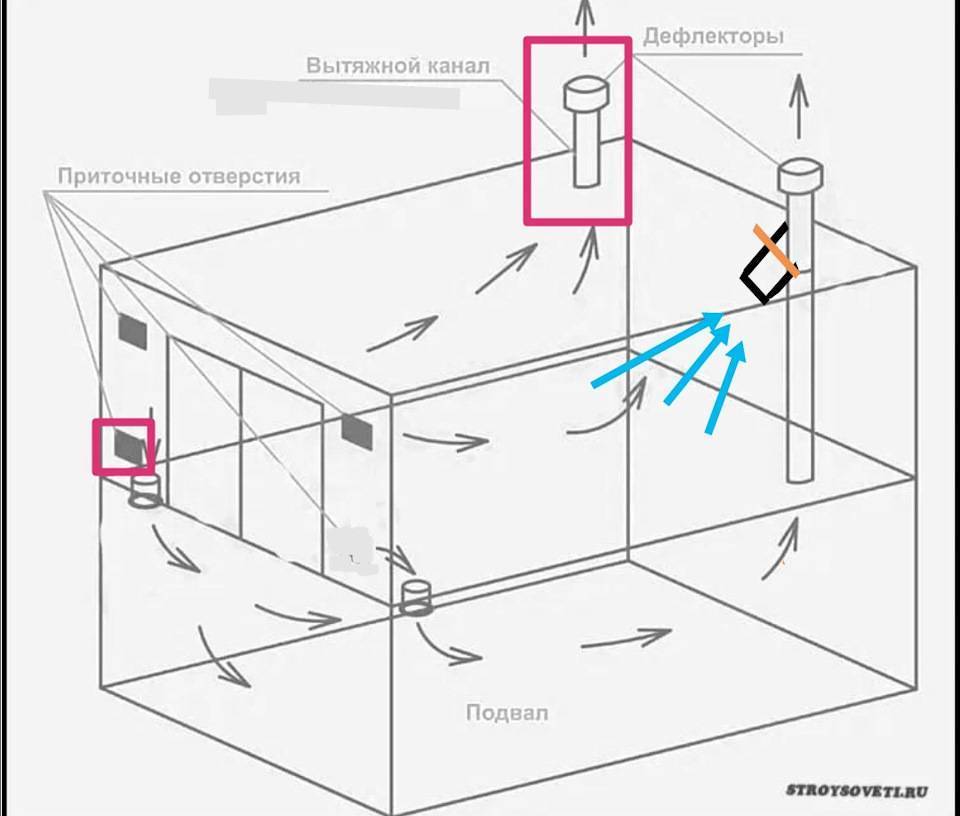

Продухи подвальной вентиляции

При подсчетах площади продухов следует учитывать также:

• глубину фундамента;
• тип грунта и близость почвенных вод;
• направление преобладающих ветров;
• количество осадков в разные периоды года;
• перепады суточных и годовых температур.

Регламентируется и размер каждого отверстия:

• диаметр от 12,5 см;
• площадь от 50 кв. см.

Продухи

Чтобы вентиляция в подвале жилого дома работала эффективно, достаточно будет по паре отверстий с каждой из сторон дома.

Дома сложной конфигурации или расположенные в низменности придется обеспечить усиленной вентиляцией: по 2 продуха на 4 метра фундамента.

Если под внутренними стенами устроен фундамент, продухи делаются и в дополнительных конструкциях. Естественную вентиляцию можно сделать управляемой, установив задвижки на продухи. Зимой заслонки прикрываются, а летом полностью открываются. В трескучие морозы оставляются узенькие щели, так как тяга очень сильна и подвал моментально выхолодится.

Но такая вентиляция подвала в загородном доме не подойдет, если зимой его используют в качестве хранилища овощей и фруктов. Не достаточно эффективным будет воздухообмен и при большой площади дома. Для вентиляции подвала многоквартирного дома продухи используются лишь в качестве дополнительного средства. Основным же выбирают друхтрубную (приточно-вытяжную) систему вентиляции подвала жилого дома.

Пошаговая инструкция создания вентиляции в погребе

Вентиляция погреба своими руками устанавливаетсяв три этапа. Рассмотрим их более подробно.

1. Определение диаметра трубы. Сейчас можно найти множество примеров и сложных формул, при помощи которых рассчитывается трубопровод. Но задачу можно значительно упростить, сократив все расчеты. На каждый метр площади нужно 2 см диаметра трубы. Итого, проводя подсчеты, можно утверждать, что для погреба площадью 7 кв.м. достаточно будет трубы, диаметром 14 см.

2. Монтаж вытяжки. После расчета требуется провести монтаж вентиляционной системы в погребе. При этом трубу пропускают по самому погребу и выводят наружу. Обязательным является вывод вытяжки выше строений, или в сторону свободную от стен. Данное решение даст возможность создания более стабильного проветривания помещения. Также на край трубы, внутри погреба, рекомендуется установить заслонку. С ее помощью можно легко регулировать силу потока.

3. Монтаж приточной трубы. Этот элемент вытяжки рекомендуется устанавливать в обратной стороне погреба. Это делается для того, чтобы свежий воздух проходил через все помещение. Нижний край обязательно должен находиться не выше полуметра от пола. При этом обязательно нужно вывести второй конец приточной трубы выше первого, накрыв его защитной сеткой и специальным грибком.

Проверить правильность установки вентиляции в погребе можно при помощи спички. Если зажечь ее при закрытых дверях, и она будет гореть ровно и ярко – с вентиляцией все хорошо. В случае если спичка погасла – рекомендуется обратно проверить ход воздуха, так как это означает плохой обмен и циркуляцию. В следствии, устройство вентиляции нужно будет немного заменить.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

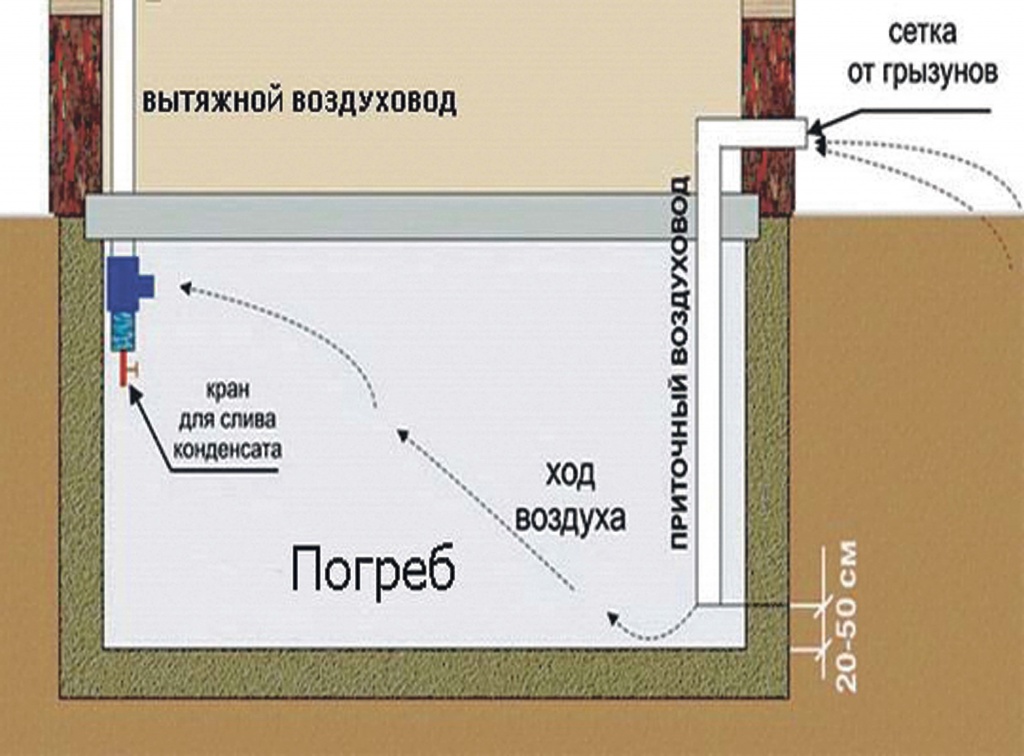

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.

3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.

4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.

5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.

7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.

8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.

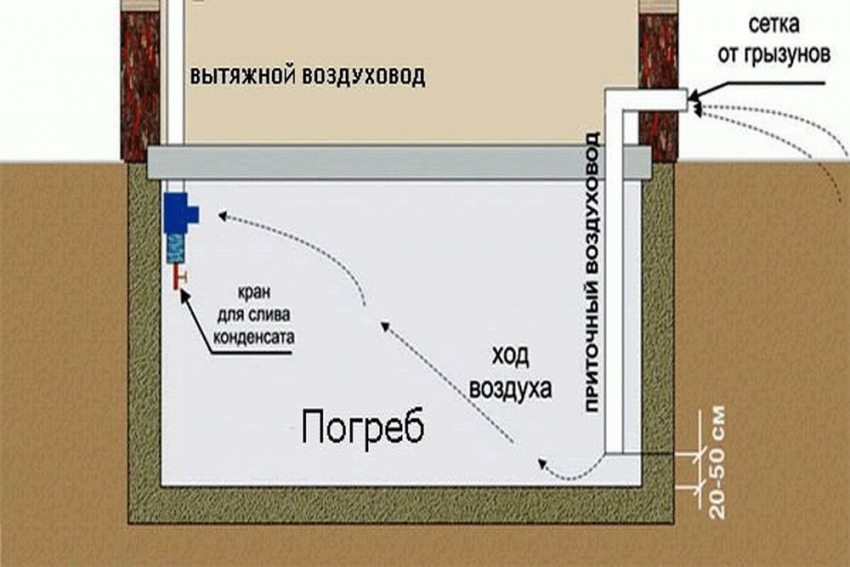

9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.

10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.

11. Смонтируйте защитные решётки на приточных каналах.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Правила монтажа приточного и вытяжного трубопроводов

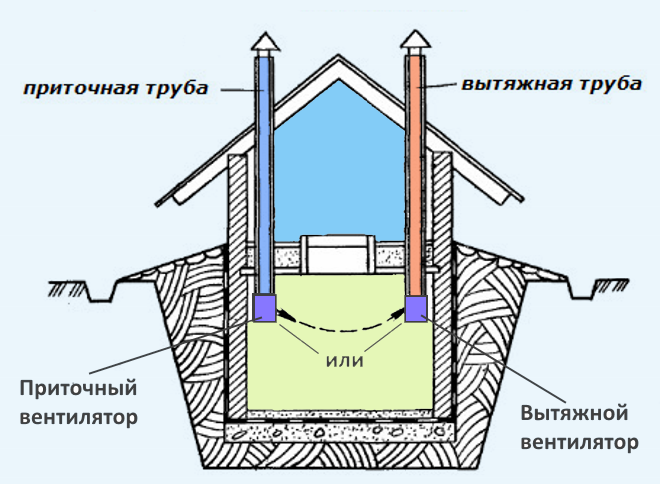

Для обеспечения вентиляции всего объема помещения, принудительная вентиляция погреба должна учитывать следующие принципы правильного монтажа воздухопроводов.

Приточный воздухопровод представляет собой систему из нескольких труб и колена с углом 90°, смонтированную таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см. Нижний конец трубы должен не доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине при помощи хомутов и саморезов.

В качестве труб можно использовать заготовки из оцинкованной жести или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и сравнительной легкости установки.

Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят, что для помещения не больше 40 м² достаточный диаметр труб для обеспечения полного воздухообмена в течение получаса составляет 12 см.

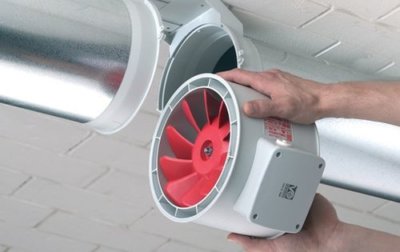

В трубе или под поверхностью колпака снаружи может монтироваться вентилятор, обеспечивающий нагнетание воздуха, такая система применяется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

Выступающая над уровнем земли труба приточного воздухопровода закрывается сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, для обеспечения защиты системы от осадков.

Приточная труба может комплектоваться фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

Для обеспечения выведения воздуха важно правильно подобрать вентилятор по мощности, поскольку слишком быстрая циркуляция воздуха, особенно в летний период времени грозит сквозняками. Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения

Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения

Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

Базовым значением потерь давления на квадратный метр воздушного канала является 2 куб.метра/час с одного м². Необходимая производительность вентилятора составляет произведение потерь на объем вентилируемого помещения. Однако, с учетом потерь по длине и в зависимости от диаметра труб, лучше выбирать вентилятор, имеющий запас по производительности.

Часть вытяжного трубопровода, расположенная в погребе, фиксируется не ниже полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, нагнетающий воздух наружу.

Выходная труба вытяжного трубопровода должна монтироваться таким образом, чтобы ее верхний конец выступал над уровнем кровли на полметра. В случае наличия в доме печи, монтаж трубы вытяжного воздухопровода существенно упрощается. Однако, в любом случае, с целью исключения образования конденсата, выступающую часть трубы необходимо утеплить во избежание скапливания инея в зимний период года.

Выходное отверстие выпускного воздухопровода по аналогии со впускным необходимо закрывать сеткой и колпаком.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

• При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
• Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
• Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
• Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

1. Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
2. Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
3. Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

• воздуховоды;
• соединительные элементы;
• герметик;
• решетка;
• грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

1. В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
2. В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
3. Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
4. При выводе трубы через стену на ее конец надевают дефлектор или решетку.

5. На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Естественная вентиляция погреба

Энергонезависимая вентиляция в погребе своими руками возможна при создании естественного побуждения тяги. Разница плотности в этом варианте создается за счет не одинаковой температуры воздушных масс. Либо за счет подсоса при обтекании верхней трубы вытяжки ветром.

Технически вентиляция погреба труба в трубе своими руками гораздо сложнее. Из-за необходимости вывода внутреннего канала наружу на поверхности. Вытяжка должна быть выше впускного отверстия.

Дешевле на порядок вентиляция под погреб получается на этапе его строительства. А правильная вентиляция в погребе на этапе его эксплуатации требует откапывания, как минимум, двух противоположных стен снаружи.

3.1 Двухтрубная

Для вентиляции в погребе с двумя трубами схема приведена на нижнем рисунке.

Основная сложность – необходимость подъема вытяжки над крышей здания. И здесь возможны два варианта:

· узел проходки сквозь плиту в гараже, крышу, кровлю в погребице или доме;

· выпуск в стену, подъем вдоль ограждающей конструкции над скатами крыши.

В первом случае требуется высокая степень надежности герметизации узла проходки. Во втором варианте трубу нужно как-то крепить к стене, ставить растяжки на крыше.

Под землей вентиляция погреба с двумя каналами может проходить снаружи и внутри помещения. Например, пользователь покупает гараж с погребом без системы вентилирования. В этом случае проще всего очистить от земли два участка плиты перекрытия по диагонали.

Затем просверлить отверстия, и запустить туда трубы. Одну ближе к полу овощехранилища – это приточная вентиляция. Другую, наоборот, около плиты перекрытия – это будет канал вытяжки.

На этапе строительства вентиляция погреба с двумя трубами обычно сооружается снаружи. Чтобы увеличить площадь полезного пространства для хранения корнеплодов.

При этом можно использовать резиновые армированные шланги, канализационную трубу, пластиковые короба вентиляции. Или выложить каналы из кирпича, стенового блока.

Не рекомендуется располагать приточку внутри дома. Или, хотя бы, располагать ее в не жилых помещениях. В погребице и гараже приточный канал, наоборот, в приоритете. Его е заносит снегом зимой, не заливает дождем летом.

Вытяжку в любом случае придется тянуть выше уровня крыши. Трубой или канальным способом в стене. Во избежание или для снижения количества конденсата в канале вытяжки его нужно утеплять базальтовой ватой снаружи.

3.2 Труба в трубе

При естественном способе побуждения тяги вентиляция в частном погребе может изготавливаться методом «труба в трубе». Основная сложность здесь заключается в размещении притока, вытяжки в разных углах и уровнях.

Обычно, для притока берется 110 мм труба. Ее монтируют вертикально. Заводят нижний край в плиту перекрытия, но, не опускают ниже. Над землей в гараже она либо оканчивается на уровне 15 см от чистового пола, либо выводится отводом в стену наружу.

Труба диаметром 50 мм входит в нее ли в отвод сверху. Проходит через крышу или вдоль стены снаружи. На верхний оголовок надевается колпак или дефлектор. Внизу, в погребе, труба 50 мм выходит из 110 мм канала почти до уровня пола. Затем отводами протягивается по стене горизонтально в противоположный по диагонали угол.

Это вентиляция погреба с одной трубой и двумя каналами внутри нее. Этот метод обычно используется в погребах, где нужно проложить каналы на этапе эксплуатации. Чтобы не делать лишних отверстий в перекрытии.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

Схема принудительной вентиляции

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.
