Принудительный клапан на вентиляцию кухонной вытяжки на улицу

Принцип работы и варианты устройства вентиляции

Приток уличного воздуха в помещения проходит через неплотно прилегающие оконные притворы или предусмотренные для этого в стеклопакетах из металлопластика каналы и клапаны.

Вытяжка производится через вертикальные шахты (как правило, проходят в санузлах и в кухонных помещениях), идущие от квартиры на крышу или чердачное помещение. Благодаря разности температур в помещении и на улице, в шахте возникает тяга, обеспечивающая движение воздуха.

Поток свежего воздуха продвигается по комнатам, постепенно смешиваясь с отработанными воздушными массами, после чего через вытяжные каналы и удаляются из помещения.

Если поток воздуха перекрывается, нормальная циркуляция воздуха в квартире становится невозможной.

К нарушению этого процесса ведут такие действия:

Установка глухих оконных рам.
Монтаж дверных проемов без зазора между полом и дверным полотном.
Постоянно закрытые межкомнатные двери.
Установка периодически включающихся вентиляторов на входах в вентиляционные шахты.

Разумеется, это ни в коем случае не должно явиться поводом для отказа от межкомнатных дверей или удобных пластиковых окон. Для нормального воздухообмена достаточно установить в дверные полотна переточные решетки, в окна врезать специальные клапаны, а при установке вентиляторов следить, чтобы они не блокировали полностью вытяжной канал.

О неправильной работе вентсистемы свидетельствуют образование конденсата на стенах, запотевшие окна, образование плесени.

Для многоквартирных домов допускается несколько вариантов устройства вентиляции:

От каждого помещения в каждой квартире на крышу идет отдельная шахта. Способ удобен тем, что в квартиру ни при каких условиях не проникнут запахи от соседей. Тяга здесь также сильнее и стабильнее. Застройщики используют такой способ нечасто, поскольку его реализация требует большого количества труб и дополнительных трудозатрат. Кроме того, в многоэтажных постройках для такой системы вентиляции потребуется слишком много места.
Вытяжные каналы из отдельных помещений подходят к общему сборному каналу на чердаке, откуда выводится на улицу. При недостаточном диаметре вентканала, отработанные воздушные массы способны проникать в помещения, расположенные на верхних этажах. Из-за этого верхние этажи часто подсоединяют к шахте напрямую, минуя коробтсборника.
Вентиляционные каналы выводятся непосредственно на чердак, который выполняет роль своеобразной промежуточной вентиляционной камеры. Оттуда через сборный канал отработанный воздух уходит на улицу. Не очень удобный способ, поскольку на чердаке будут скапливаться не только всевозможные запахи, но и обилие влажного воздуха. Это приведет к образованию конденсата, появлению плесени и ускоренному разрушению строительных материалов. Для уменьшения конденсата каналы должны иметь хорошую теплоизоляцию.
Древообразная структура системы вентиляции. К общему вертикальному стволу подходят мелкие каналы от отдельных помещений. Способ экономный, а посему и самый распространенный. Главная проблема такого решения – при нарушении тяги запахи из одной квартиры будут проникать в соседние.

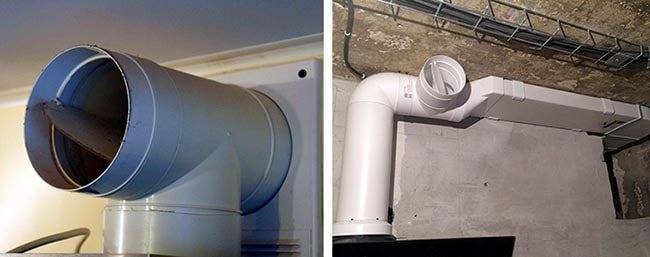

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной трубы.

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Расчет принудительной системы вентиляции

Принудительная вентиляция в доме рассчитывается по двум параметрам:

по кратности;
по площади.

По кратности

Здесь учитывается кратность воздухообмена, которая указана в СНиПах. То есть это величина табличная. Сама же формула:

L=nV, где:

L – требуемый объем воздуха;
n – кратность;
V – объем помещения.

По площади

Это самый простой способ расчета принудительной вытяжной вентиляции. Для этого нужно знать всего лишь площадь дома. За основу расчета выбирается норматив – в дом должно поступать за один час воздуха с учетом соотношения: на 1 м² 3 м³ воздушных масс.

К примеру, если площадь дома 100 м². Умножаем ее на 3, получается 300 м³. Это и есть требуемое количество воздуха, которое должно войти в дом за 1 час.

Подключение в квартире

При монтаже принудительной вытяжки на кухне продумайте способ подачи питания в такую систему. Существует два действенных способа: в первом случае подключение осуществляется напрямую к коробке питания, во втором – система питается через розетку.

Если вы остановились на первом варианте – заранее спланируйте основные работы. Только после того, как нужные коммуникации будут проведены, можно приступать к закреплению системы и выбору вытяжных механизмов.

Важно! Продумайте, каким образом обрабатываемый воздух будет выходить из помещения. Конструкция может выводить воздух в вентиляционную шахту или непосредственно на улицу через открытое пространство.

Установка оборудования не вызовет у вас особых сложностей: вентиляторы такого типа достаточно компактны, как и все сопутствующие элементы, а об особенностях их крепления можно при необходимости более подробно узнать о консультантов

Как правило, решетка с вентилятором закрепляется на стене с помощью шурупов

Совет: при наличии на кухне газовой колонки возрастает необходимость мощного вентилирования помещения. Для решения этой проблемы вы можете приобрести готовую колонку с принудительной вытяжкой: качественную и безопасную технику такого типа производит компания Bosch и другие.

Для монтажа принудительной вытяжки в ванной необходимо вмонтировать решетку с вентилятором в вытяжное отверстие. Оно уже имеется в комнате, поэтому проделывать дополнительные отверстия в стене не придется. К зоне монтажа вентилятора необходимо провести электропитание. Большинство вентиляторов имеют стандартные размеры, но в любом случае удостоверьтесь, что площадь отверстия в стене не придется подгонять под параметры такой конструкции.

Поскольку вентиляционное оборудование, предназначенное для ванной комнаты, должно работать эффективно даже в условиях повышенной влажности, тщательно выбирайте подходящую модель. Вам подойдут вентиляторы со специальной маркировкой IPx4. Специалисты рекомендуют выбирать оборудование с наличием обратных клапанов, чтобы загрязненный воздух или неприятный запах из кухни и других зон не поступал в ванную комнату.

Особенности принудительных вентиляционных систем

Сегодня обеспечить поступление очищенного воздуха в комнаты можно за счет нескольких механизмов. Вентиляция в доме может быть приточно-вытяжной (это единичные установки, не требующие дополнительного оборудования), наборной приточной, вытяжной, а также осуществляться за счет работы канального кондиционера.

Если в комнате установлены металлопластиковые окна, преграждающие доступ свежего воздуха, обеспечить вентиляцию необходимо за счет монтажа специальных клапанов в оконном профиле.

Согласно рекомендациям специалистов, именно приточно-вытяжные системы могут обеспечить наилучшее вентилирование домашних помещений. Такая конструкция представляет собой систему, состоящую из вентилятора (корпус с шумоизоляцией уменьшает громкость его работы), модуля автоматики, а также специальных фильтров и датчиков, влияющих на качество работы.

Когда такая система выключена, в помещение не поступает холодный воздух, поскольку специальная заслонка в корпусе препятствует его дальнейшему распространению.

Благодаря работе приточно-вытяжных систем можно обеспечить комплексную очистку воздуха в помещении. Некоторые разновидности таких конструкций позволяют и прогревать воздух в случае необходимости.

Внимание! Стоимость вентиляторов такого типа будет напрямую зависеть от их производительности. Для небольших комнат подойдут вентиляторы в 150 кубометров в час

Предельная мощность принудительных вытяжек такого типа составляет около 750 кубических метров в час

Стандартная принудительная вытяжка включает в себя один вентилятор, поэтому малоэффективна в комнатах с большими параметрами. Тем не менее, в небольших помещениях она легко справится с процессами очистки воздуха и удаления вредных веществ.

Наборная приточная вентиляция включает в себя аналогичные элементы, но они не монтируются в общий корпус. Как правило, вентилятор, фильтры и прочие составляющие таких систем размещаются в отдельности.

Средняя мощность такой системы вентилирования может существенно колебаться, начиная с 80 и заканчивая 7 тысячами кубических метров в час.

Еще один способ вентилирования – кондиционеры канального типа – не отличаются высокими показателями производительности. В среднем они будут способствовать очистке около 20% воздуха в комнате. Дополнительные фильтры, а также нагревательные блоки помогут решить некоторые сложности, связанные с их эксплуатацией.

Увеличить эффективность работы принудительных системы вентилирования можно, соорудив притягивающую конструкцию и непосредственно в зоне окна. В оконном профиле крепятся приточные клапаны, а в шахтах – вентиляторы и датчики влажности. С ростом показателей влажности автоматически будут включаться встроенные вентиляторы, и воздух в комнате очистится. Через клапаны, установленные в окнах, в ваш дом поступит свежий воздух.

Важно! Единственное отрицательное свойство таких систем заключается в отсутствии возможности регулирования температуры воздуха, поступающей с улицы в жаркий и холодный сезон.

Нет четких критериев, определяющих, какой тип принудительной вытяжки лучше разместить в доме или квартире.

Но если вы желаете получить эффективный результат – ориентируйтесь на следующие рекомендации:

для 1- и 2-комнатных помещений достаточно вытяжек производительностью в 200-300 кубометров в час;
в квартирах с большим числом комнат производительность такой вытяжки должна составлять около 350-500 кубических метров в час;
показатели статического давления для квартир с 2-3 комнатами должны превышать 400 Па.

Стоит отметить, что особенности установки и эксплуатации таких вытяжек могут отличаться в зависимости от их предназначения.

Поговорим о том, как подключить принудительную систему вентилирования в комнатах, где такой подход считается наиболее распространенным – в ванной комнате и на кухне.

Устройства для притока воздуха

В помещении с газовой плитой в частном доме или квартире просто не обойтись без специальных приборов, осуществляющих приток воздуха. Это объясняется тем, что естественная вентиляция в большинстве случаев не в состоянии справиться со своей задачей снабжения кухни свежим воздухом, поскольку такие вентиляционные системы в основном зависят от погодных условий и температурного режима на улице.

Неэффективность такой системы особенно ярко проявляет в себя в летнее время, когда воздухообмен практически отсутствует и кухня наполнена разнообразными запахами, вредными для организма газами, а на стенах присутствует конденсат. Вот именно в таком случае на помощь приходит механическая система вентиляции, которая способствует обогащению помещения свежим воздухом за счет функционирования специальных приборов.

Среди вышеуказанных приборов большой популярностью пользуются:

Оконный клапан приточного типа. Клапан монтируется в оконную створку, функционирование может осуществляться как в ручном режиме, так и автоматически. Основной недостаток такого устройства заключается в том, что при сильных морозах он может быть подвержен обледенению.
Стеновой клапан приточного типа. Для монтажа клапана необходимо выполнить отверстие во внешней стене. Существуют модели оборудования, которые параллельно осуществляют фильтрацию воздушных масс. Функционирование клапана может быть как в ручном режиме, так и автоматически.
Проветриватель. Размещается на нижней створке двери, выполненной из пластика. Функционирование осуществляется от электрической сети. Прибор не только осуществляет фильтрацию воздушных масс, но и производит их нагрев.

Проветриватель — устройство, осуществляющее фильтрацию и нагрев воздушных масс

Почему вытяжку и газовую колонку нельзя включать одновременно

Природный газ в квартире или частном доме является привычной частью коммуникаций, которыми человек пользуется уже не один десяток лет. Пользование таким ресурсом требует повышенного внимания в процессе эксплуатации приборов

Кроме свойств воспламенения, к которым применяются меры безопасности, важно не забывать о продуктах сгорания, образующихся при работе газового оборудования

Правильность удаления отработанных веществ влияет на качество воздуха в жилом помещении. А соответственно, — и продолжительность жизни обитателей квартиры.

Статистика последних лет подтверждает большое количество несчастных случаев, связанных с нарушением Правил использования газовых приборов.

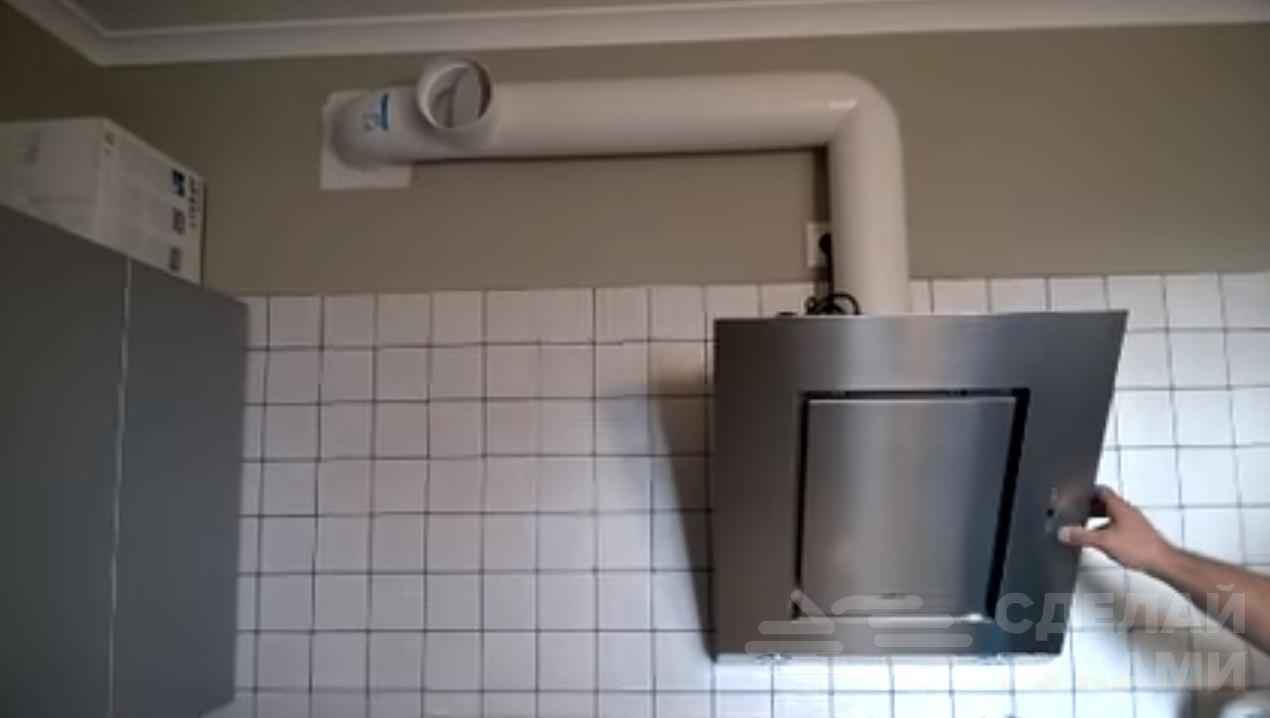

Крепление к стене навесной или купольной модели

Данные модели широко распространены, т. к. имеют простую конструкцию и подходят для установки в небольших кухнях. Подключение кухонных вытяжек навесного и купольного типов производится схожим образом. Их крепление выполняется на стену. У таких моделей на задней стенке присутствует 4 отверстия для навешивания устройства. Как к навесной, так и к купольной вытяжке в большинстве случаев производители прилагают специальный трафарет, на котором указано расположение крепежных элементов.

Сначала необходимо отмерить рулеткой расстояние от плиты до места расположения вытяжки. После этого по отмеренной точке нужно с помощью уровня прочертить ровную горизонтальную линию, которая будет выступать ограничителем. По этой отметке должна располагаться нижняя часть корпуса. После этого с помощью трафарета нужно нанести метки для крепежных элементов. Делаем отверстия в отмеченных местах перфоратором или дрелью. В них вставляются пластиковые заглушки дюбелей и вкручиваются шурупы.

Обязательно нужно замерить высоту аппарата. При необходимости требуется укоротить верхнюю часть трубы, т. к. корпус аппарата не должен опускаться ниже ранее прочерченного ограничителя. После этого проводится монтаж вытяжки на стену и ее фиксация. Затем крепится воздуховод.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Зачем нужна вентиляция на кухне

При готовке пищи в кухне скапливаются различные вредные вещества. Некоторые из них могут быть опасными для здоровья человека. Одним из таких считается угарный газ, который накапливается в воздухе после сгорания «голубого топлива» или при готовке пищи в дровяной печи. Его запах не ощущается, да и само вещество не может качественно отбираться угольными фильтрами. Высокие концентрации угарного газа приводят к отравлению, а затем и к летальному исходу

Вот почему важно разработать эффективную схему воздухообмена кухонь и удалить этот опасный продукт

При включении конфорки газовой плиты, а также при работе водонагревательной колонки во внутреннее пространство помещения попадает некоторое количество не успевшего сгореть природного газа. Правильно работающая естественная вентиляция, установленная на кухне, легко справится с подобным выбросом, но её мощности будет не достаточно при утечке топлива с трубопроводов. При выявлении устойчивого запаха этилмеркоптана необходимо позвонить в аварийную службу.

Существуют и другие вещества, загрязняющие воздух на кухне:

Чад от жарки продуктов выделяется в виде переработанных частиц жира и подсолнечного масла В результате сильного нагрева такие вещества становятся опасными для жителей дома, они оседают на стенах помещения, посуде и мебели, а также на наших лёгких. Для эффективного отвода таких частиц необходимо подобрать правильный размер вентиляции на кухне.
Кроме чада в помещении выделяется водяной пар. Он относительно безвреден, но может повлиять на микроклимат в помещении.

Из вышеуказанного можно сделать единственный правильный вывод о необходимости использования качественной вентиляционной системы. Она позволит удалить кухонные запахи и излишнюю влажность.

Регулирование тяги в дымоходе

Принудительную вытяжку можно использовать и для регулирования тяги в дымоходе. Чаще всего такая проблема возникает в частных домах: на мощность тяги влияет размер поперечного сечения трубы.

Чем меньше диаметр трубы – тем меньшая тяга обеспечивается в таком канале, а при достижении критического минимума сечения дымохода возможно скопление продуктов сгорания как внутри конструкции, так и в самом помещении.

Если же сечение трубы увеличивается, через дымоход в помещение может поступать холодный воздух, который будет препятствовать свободному выходу продуктов сгорания наружу. Это говорит о том, что не всегда самостоятельное регулирование тяги может быть эффективным. Существуют и другие причины, влияющие на рост или снижение тяги в таких помещениях, и принудительная вытяжка для дымохода может помочь.

Конструкция, предназначенная для дымохода, практически не отличается от описанных выше вытяжных вентиляторов. Дымовой вентилятор тоже работает на основе электроэнергии и автоматически выводит дым из канала, усиливая тягу в комнате.

Внимание! Для полноценной работы такого оборудования необходимо подвести отдельную линию электропитания с напряжением в 220 В.

Вы убедились, что во многих случаях подключение принудительной вытяжки может стать чуть ли не единственным выходом из проблемы очистки воздуха в изолированном помещении. Такие конструкции можно использовать как в частных, так и в многоквартирных домах.

Поскольку покупка и профессиональный монтаж принудительных вытяжных систем могут быть дорогостоящими, вы можете самостоятельно изучить их особенности: предлагаем посмотреть видео, которое проинформирует вас о некоторых аспектах таких работ.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

ось фиксации створки смещается относительно центральной оси канала;
снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Рейтинг лучших пластиковых клапанов

TiRo Market d-120 ОК120

Простое, но эффективное устройство, которое предотвратит загрязнение воздуха в квартире. Изготавливается полностью из пластика. Поэтому во время работы пользователь не услышит посторонних шумов. Крепление удобное, корпус изготовлен качественно и плотно прилегает к стенке, не оставляя зазоров. Диаметр – 120 мм.

Средняя цена – 270 рублей.

~~клапан TiRo Market d-120 ОК120~~
Достоинства:

Долговечность;
Бесшумная работа;
Надежность;
Качественная сборка.
