Ленточный фундамент под веранду
Нашу статью мы начнем со всеми любимого ленточного фундамента. Этот вид фундамента традиционно используется для массивных построек из кирпича, шлакоблока, ракушняка, пенобетона. Его мы и будем использовать в случае строительства веранды из этих строительных материалов. Ленточный фундамент представляет собой монолитную конструкцию, которая состоит из цементного или бетонного раствора, арматуры, песка, щебня и проволоки.
Чтобы сделать красивый ленточный фундамент под веранду, необходимо сделать надежную опалубку. Она делается из листов фанер или других деревянных досок, которые сбивают между собой. Перед строительством такого фундамента нужно разметить всю территорию, которая будет выделяться под веранду. Для этого воспользуемся колышками и веревкой. Далее следуем пошаговой инструкции и не пропускаем ни один шаг.
ШАГ 1: роем траншею. Начинаем рыть траншею по нашей ранее заготовленной разметке. Стоит учитывать, что для каждого качества грунта нужна разная глубина фундамента. Если у вас на участке глинистый грунт, то глубина фундамента под веранду из кирпича должна составлять 1,0 – 1,5 метра. Если же грунт песчаный, то хватит 20 — 30 см. Помните, что ширина фундамента должна быть на 30 см шире, чем ширина будущей стены веранды. Это значит, что траншея должна быть на 5 – 7 см шире запланированного фундамента.
ШАГ 2: песок. Теперь, дно траншеи нужно засыпать ровным слоем песка. Для этого сойдет любой вид песка, хоть речной, хоть карьерный. Насыпаем примерно 10 см песка по всей площади траншеи, и утрамбовываем его.
ШАГ 3: опалубка. Теперь переходим к изготовлению и установке опалубки для фундамента под веранду. Из досок или листов фанеры сбиваются опалубки и устанавливаются в траншеи. Сразу стоит учесть, что высота опалубки должна быть на 30 см выше уровня земли. Чтобы придать этой неуверенной конструкции какую-то жесткость, делаем импровизированные распорки в виде колышек.
ШАГ 4: армопояс. Армопояс обязательно должен быть, иначе фундамент вскоре рассыпется. Делаем армопояс из арматуры толщиной от 0,8 до 1,0 мм. Варить арматуру нельзя, нужно только вязать. Для этого вам может пригодится специальный вязальный крючок. Делается эта процедура очень быстро.
ШАГ 5: заливка раствора. Теперь пришло время замешать хорошую бетонную смесь. Берем ведро воды, ведро песка, ведро цемента, забрасываем это все в бетономешалку, добавляем 50 грамм пластификатора. Включаем бетономешалку в сеть, и ждем, пока все эти «ингредиенты» не перемешаются, и не получится однородная масса. После всего этого выливаем приготовленный раствор в опалубку, и повторяем процесс, пока весь фундамент под веранду к дому не будет залит.
ШАГ 6: арматура. Сразу после заливки фундамента можно произвести небольшое дополнительное армирование. Просто воткнуть прутки арматуры по всей площади фундамента. Такой «армопояс» поможет сделать бетонную конструкцию еще более мощной и надежной.
Время полного застывания фундамента колеблется от 1 до 2 недель, в зависимости от погоды. Если вы хотите залить фундамент под веранду в солнечный летний день, то, возможно, и через 5 дней он будет полностью застывшим. Но, все равно, желательно подождать 2 недели, и можно начинать строительство веранды. Вот примерно так выглядит процесс изготовления простого ленточного фундамента.
Такой вот получился простенький фундамент для массивного сооружения из кирпича или шлакоблока. Можно быть уверенным, что веранда будет уверенно стоять на таком фундаменте много-много лет.
Пошаговая инструкция
1. Монтаж фундамента
Схема вариантов столбчатого фундамента под каркас
Первый этап строительства — фундаментные работы. Обычно для пристройки устраивают отдельный фундамент, который нужно при помощи специальной закладной арматуры сцепить с основанием старого дома.
Схема армирования ленточного фундамента
Конечно, наиболее предпочтительный вариант – это общее основание, заложенное ещё на этапе строительства первого дома, однако, так далеко из наших соотечественников мало кто заглядывает, что, впрочем, по-житейски вполне понятно и объяснимо. При закладке нового фундамента необходимо обеспечить максимальную идентичность не только по форме, но и по глубине залегания обеих конструкций.
Схема устройства пола каркасного дома
Если добиться полноценной монолитности невозможно, то между двумя фундаментами нужно оставить так называемый деформационный шов, чтобы при подвижках грунта по весне на стенах пристройки и в самом основании не образовались трещины.

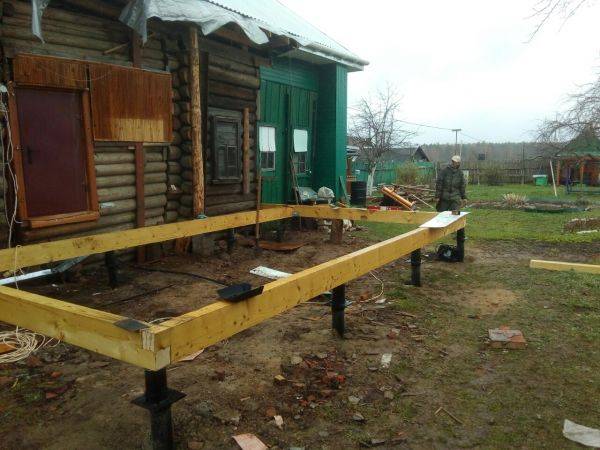

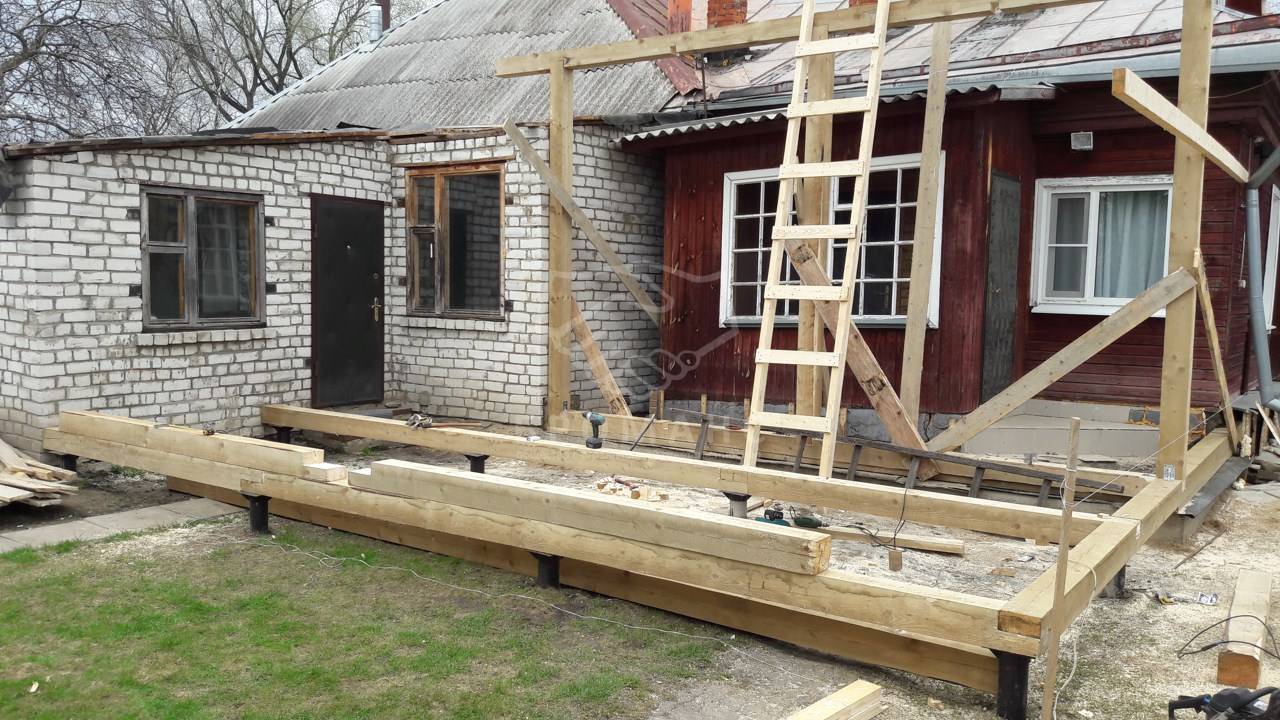

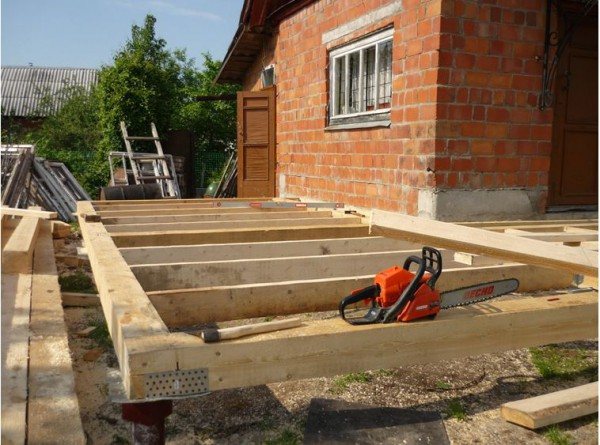

2. Монтаж обвязочного бруса
Обвязка — второй этап возведения пристройки. Толщина стен каркасников обычно равняется 20 см. В пристройках же редко размещают жилые комнаты, что позволяет сократить толщину стены до 10 см. Поэтому диаметр бруса для обвязки и сечение вертикальных стоек тоже будет составлять 10 см.
Монтаж обвязочного бруса
Ниже на рисунке представлена возможная схема монтажа нижней обвязки пристройки:

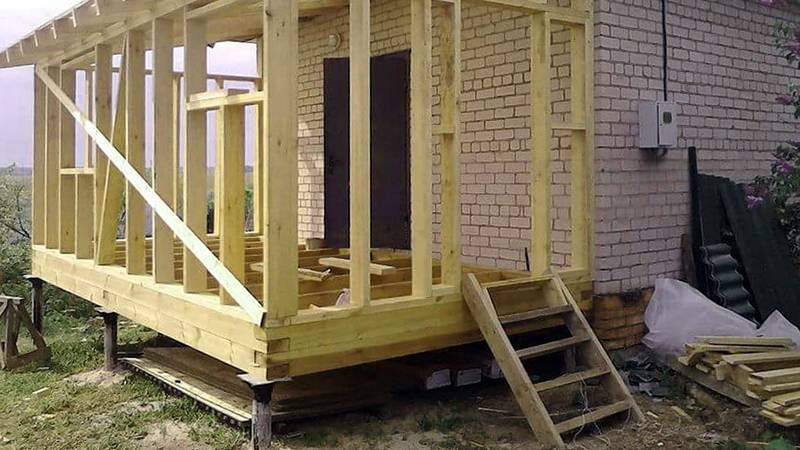

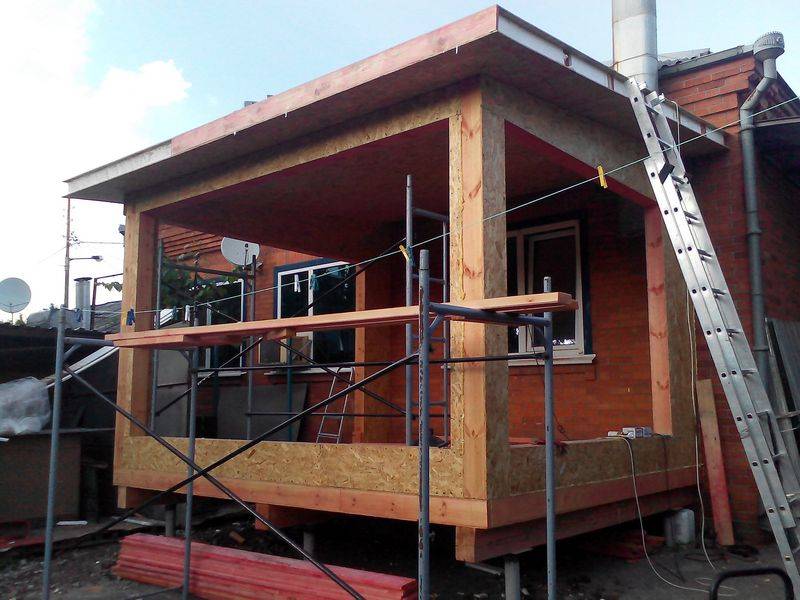

3. Монтаж каркаса
Монтаж каркаса
При сборке каркаса наибольшее внимание нужно уделить креплению стоек. Рисунок ниже поясняет его особенности
Шаг между вертикальными стойками рекомендуется делать в 60 см, тогда при укладке плит минерального утеплителя не возникнет никаких трудностей. Соответственно, и расстояние между лагами пола и стропилами тоже нужно принять за 60 см.

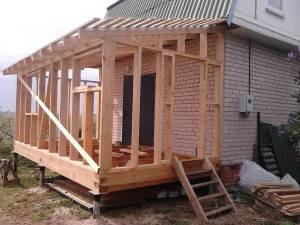

4. Монтаж верхней обвязки и установка балок перекрытия
Монтаж верхней обвязки и установка балок перекрытия
Крепление верхней обвязки производится по тому же принципу, что и нижней. Вид сбоку представлен на рисунке ниже.
5. Обшивка и утепление потолка
Потолок, как и стены внутри, лучше всего обшить вагонкой. Это наиболее благоприятный с ценовой и эстетической точек зрения вариант. Сосновая евровагонка прослужит как минимум 30 лет, а при должном уходе и того больше. Для утепления потолка в целях экономии можно использовать керамзит, насыпав его сверху слоем в 10–12 см.
Сборка стропильной системы
Возможный вариант монтажа стропильной системы приведён на рисунке ниже:
7. Обшивка кровли
Обшивка кровли
Процесс крепления кровельного материала не отличается какими-либо нюансами, кроме одного: верхняя часть листов должна оказать под кровельным материалом основного здания. Для этого может потребоваться снять часть креплений. Примерная схема кровельного «пирога» представлена на рисунке ниже.

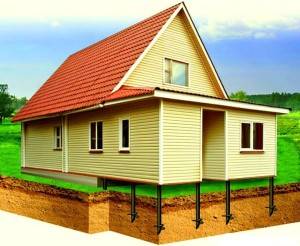

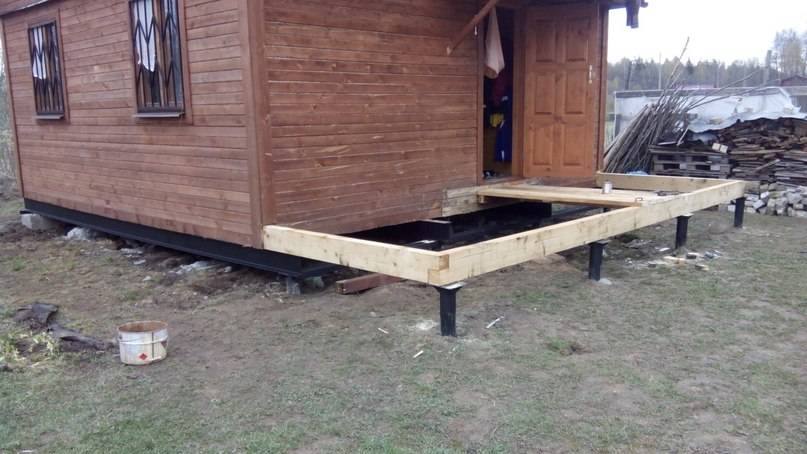

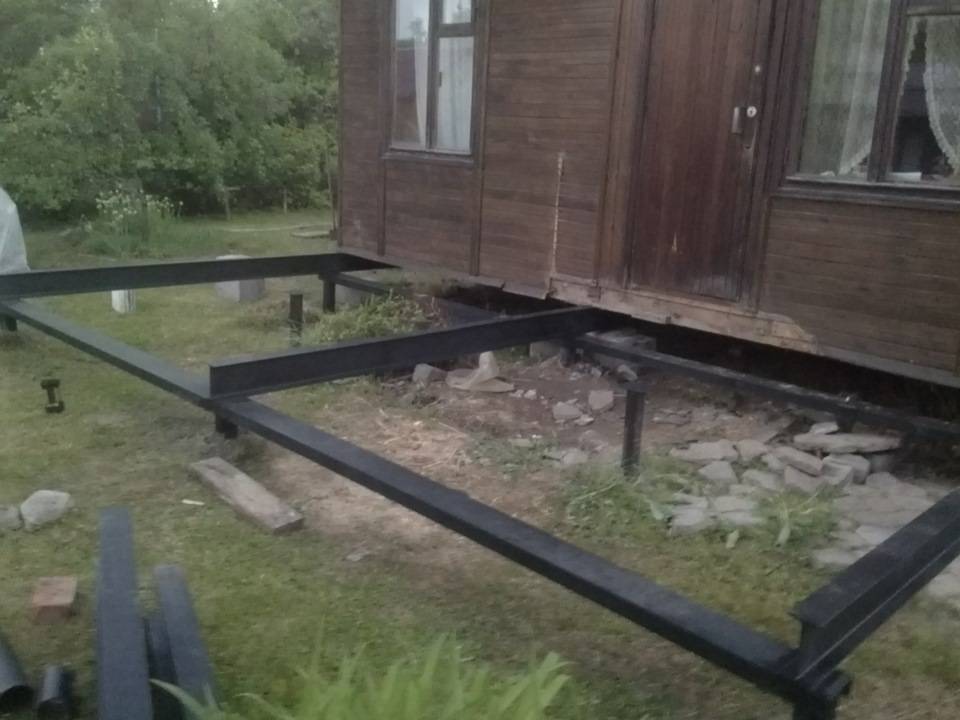

Возведение пристройки на свайно-винтовом фундаменте своими руками

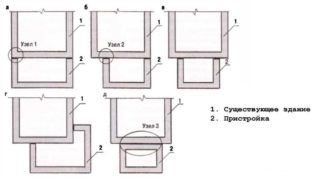

Места соединения основного здания и пристройки оборудуются разделительным материалом
Приступая к работам по закладке свайного фундамента, необходимо проверить, на каком фундаменте стоит основное строение, так как разные виды фундаментов при эксплуатации проседают по-разному. Если основное здание возведено не на свайном фундаменте, в местах примыкания к нему пристройки на свайно-винтовом фундаменте необходимо предусмотреть деформационный шов.
Если дом и пристройка установлены на свайно-фундаментных основаниях, ростверки обоих фундаментов соединяют между собой в единое целое. При возведении легких каркасных пристроек роль ростверка вполне может исполнить деревянный профилированный брус.
Подготовительные работы

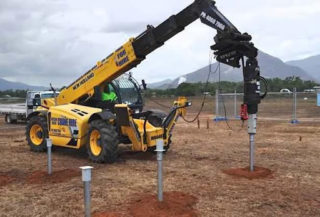

Если позволяет место, сваи для пристройки можно ввинтить с помощью строительной техники
Перед тем как приступить к самостоятельному возведению свайно-фундаментного основания для пристройки, нужно провести ряд подготовительных мероприятий:
- тщательно очистить место проведения работ;
- удалить отмостку, обустроенную вдоль стены, к которой будет примыкать пристройка;
- выполнить разметку места строительства, вбив колышки там, где будут находиться углы пристройки;
- по периметру будущего сооружения натянуть строительный шнур (бечевку);
- произвести расчет необходимого количества винтовых свай, учитывая, что максимальное расстояние между двумя соседними опорами не должно превышать трех метров;
- в местах, где предполагается установка винтовых свай, пробурить или выкопать вручную неглубокие приямки.
Предварительная подготовка участка позволит представить себе реальные размеры пристройки и оценить правильность проведенных расчетов.

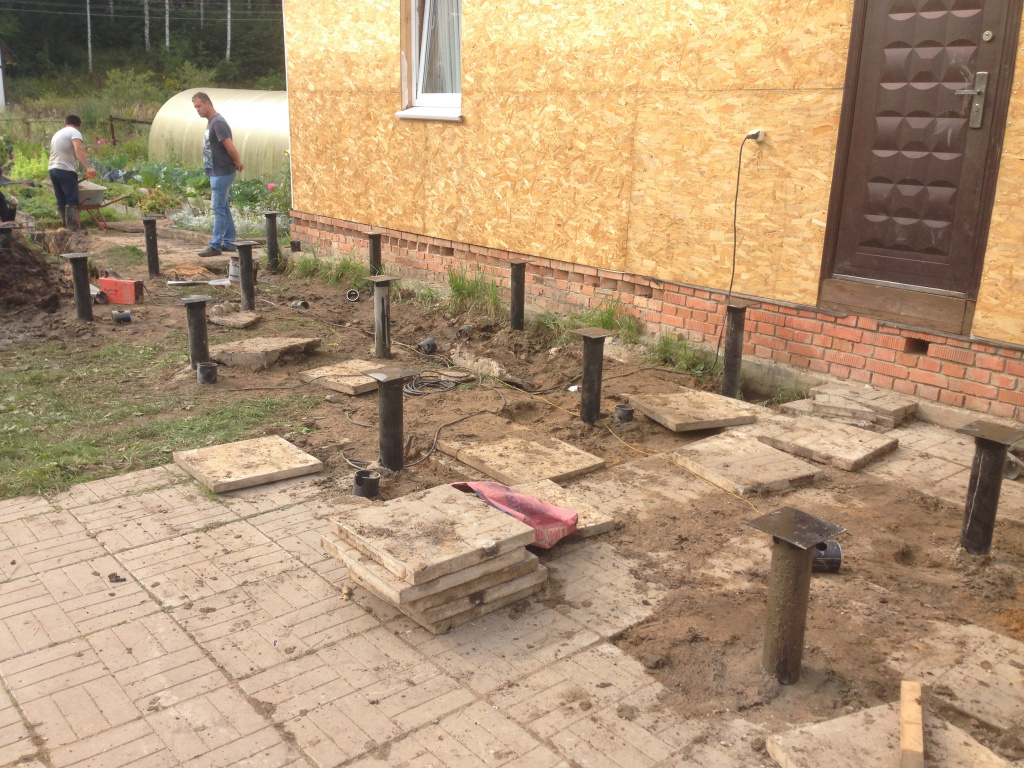

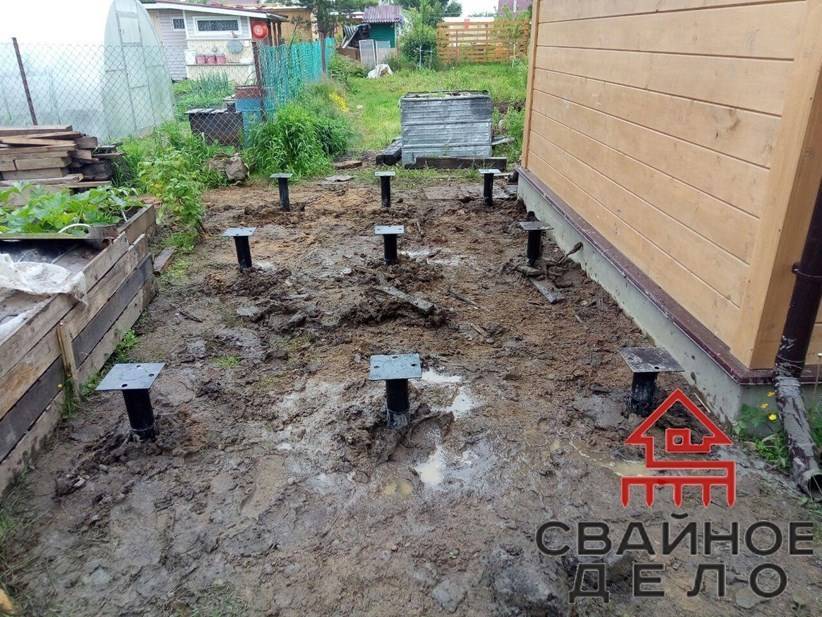

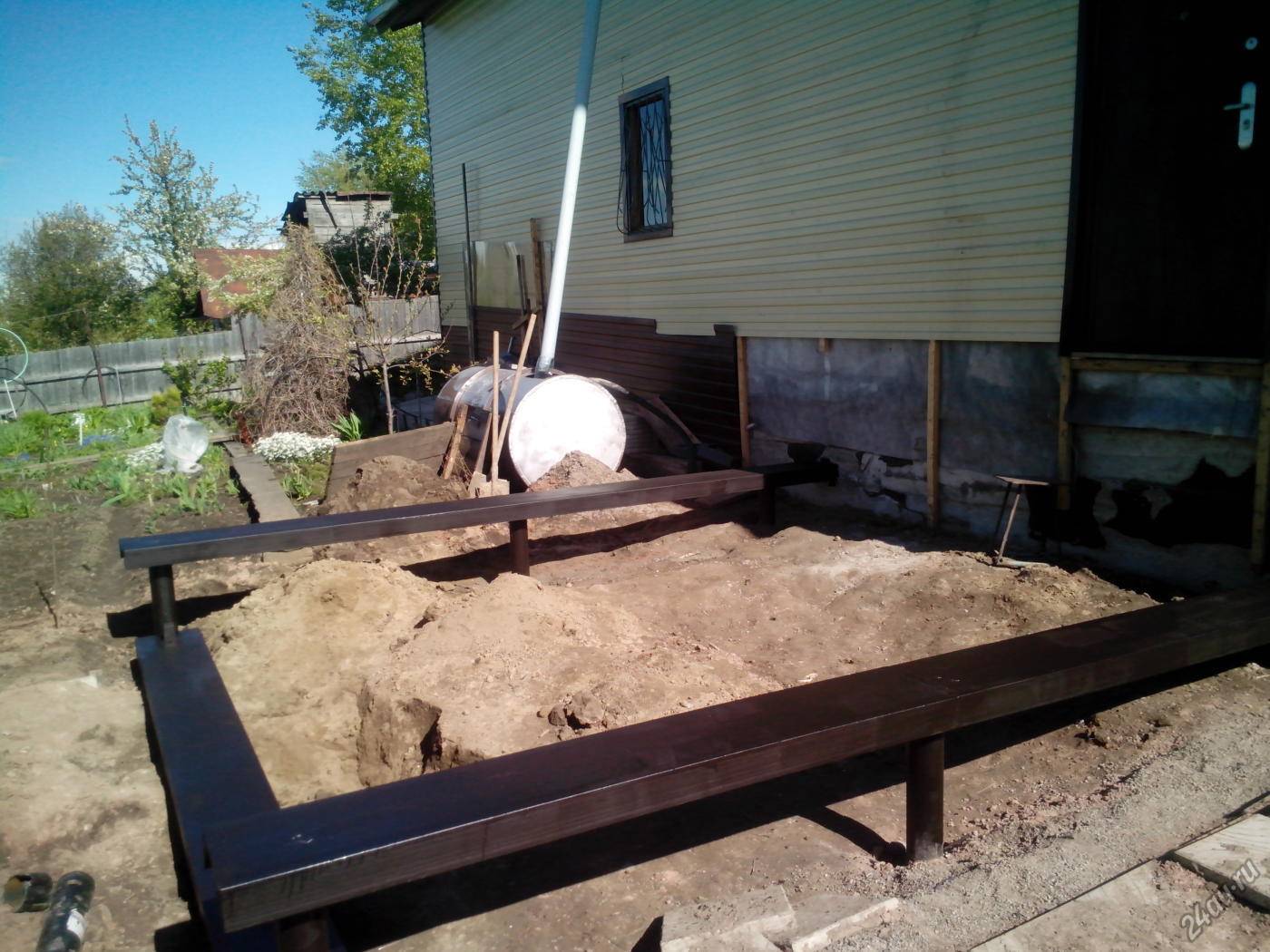

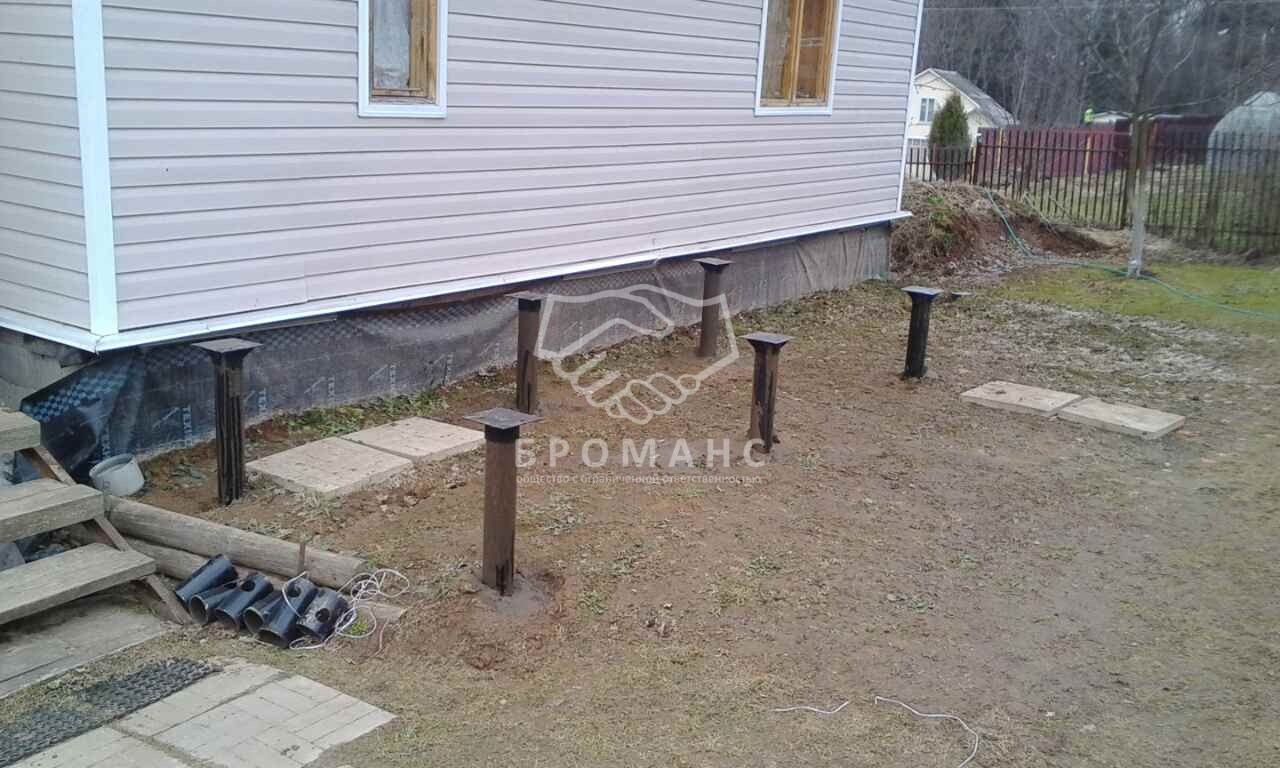

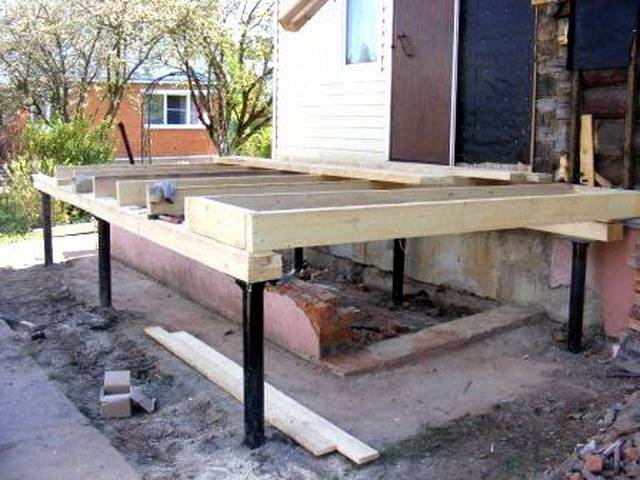

Установка винтовых свай

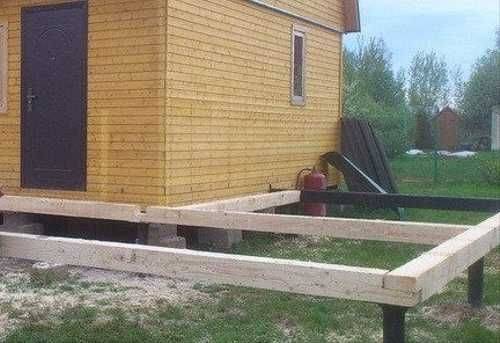

Выравнивание свай по горизонтали с помощью деревянного бруса
Установку винтовых свай начинают от стен основного строения. При этом расстояние от стены до первого ряда опор должно составлять 0,5 м. Первоначально все сваи устанавливают в подготовленные приямки и присыпают землей. Только после этого приступают к ввинчиванию их в грунт.
Для облегчения работ необходимо подготовить рычаг, при помощи которого вкручивают сваи в грунт. Как правило, для этого достаточно длинной металлической трубы. Для ввинчивания опоры может понадобится участие двух, а иногда и 4 человек. При этом один из них должен с помощью строительного уровня контролировать правильность установки свай.
После того как все опоры будут ввинчены до твердого грунта, их обрезают на одном уровне. Высота их выступающих частей должна быть не менее 150 мм.
Правильность установки винтовых свай определяется:
глубиной погружением наконечника ниже уровня промерзания почвы — это особенно важно при возведении свайного фундамента на ненадежных грунтах;
совпадением обрезанных торцов свай по горизонтали;
ровностью свай по вертикали.

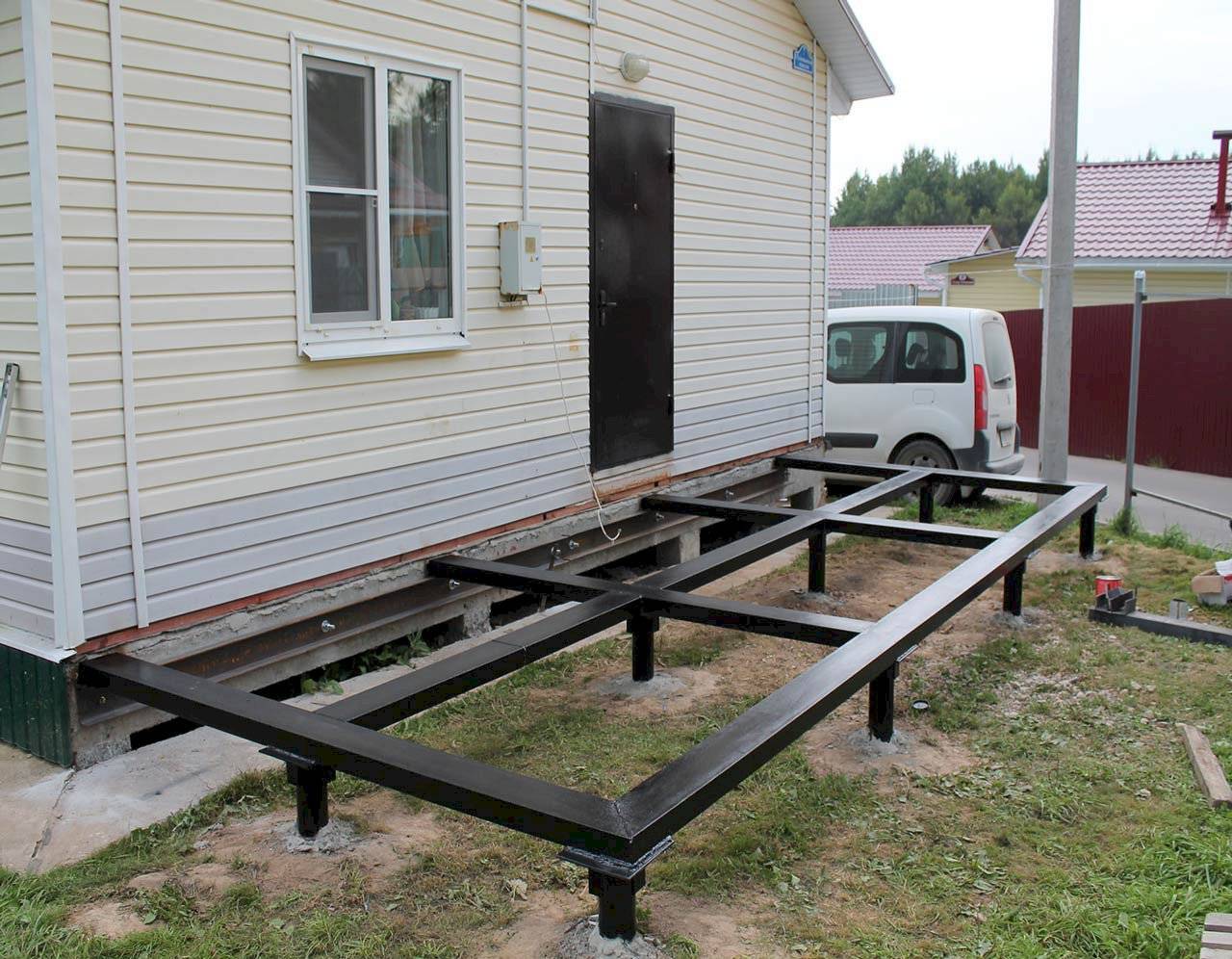

Особенности соединения фундаментов дома и пристройки между собой
Ростверки здания и пристройки жестко не соединяют, так как возможна неравномерная усадка
Если дом, так же как и пристройка, стоит на свайном фундаменте, их ростверки жестко соединяют друг с другом при условии, что постройки стоят на твердом грунте. В противном случае возможен перекос фундаментов из-за их неравномерной осадки.

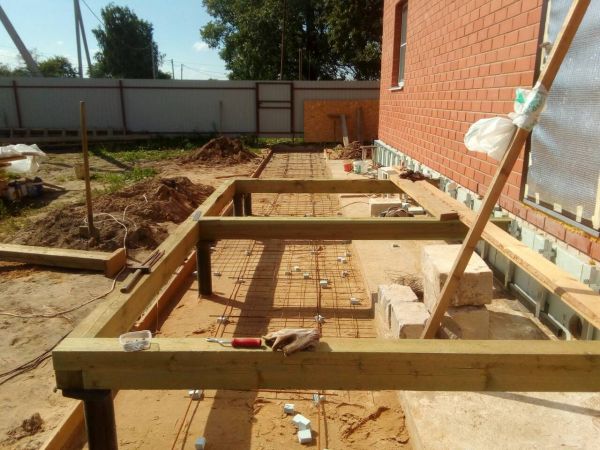

Если типы фундаментов разные, их соединение осуществляют через деформационный шов. Для этого свайное основание пристройки располагают как можно ближе к фундаменту основного строения, а расстояние между ними заполняют гидро-и теплоизолирующими материалами. Созданный при этом шов позволит новому основанию «сыграть» при осадке, не повреждая фундамент.

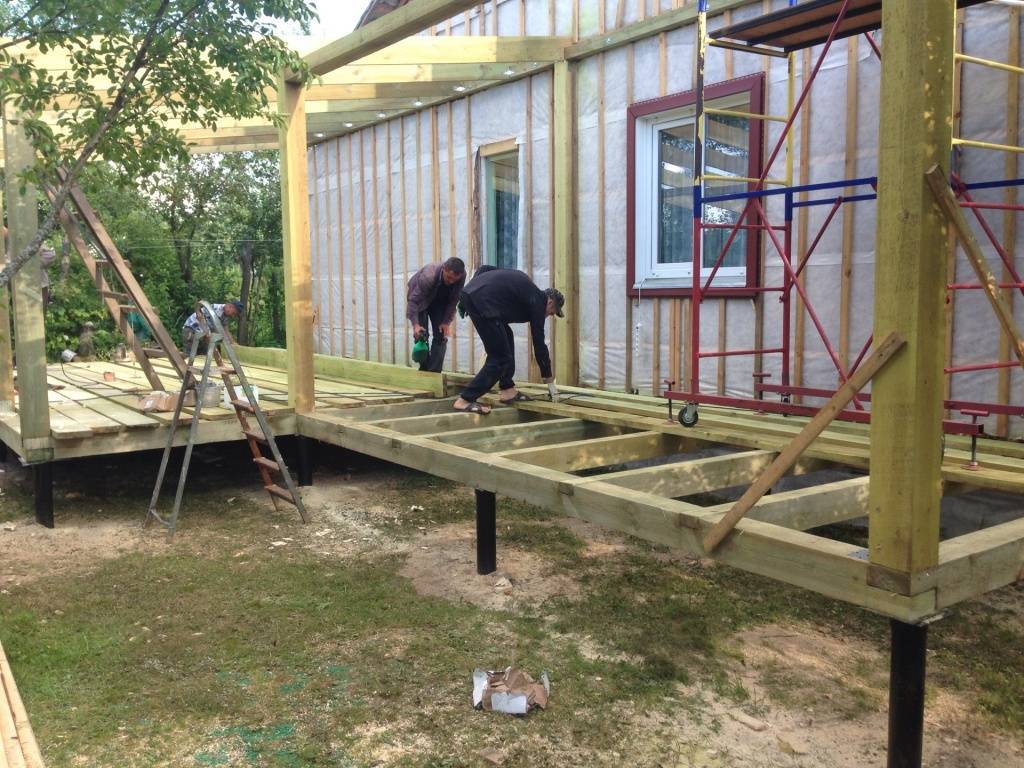

Возведение пристройки
Возведение пристройки можно начинать непосредственно после обустройства свайно-фундаментного основания. При этом используют кирпич, бревна, СИП-панели и другие материалы. Однако лучшим считается вариант, когда пристройка к каркасному дому на винтовых сваях выполнена из тех же материалов, что и основное строение.
Возведение стен
Стены, в отличие от пола — необязательный атрибут пристроенных веранд. Вместо них вполне можно построить обычное ограждение в виде перил. У веранды может и вовсе не быть никакого ограждения — некоторые проекты пристройки веранды к дому предполагают использование растений, живой изгороди, в качестве ограды. Если же планируется сделать полноценные перила, стены и кровлю, следующим за формированием пола этапом будет возведение каркаса.

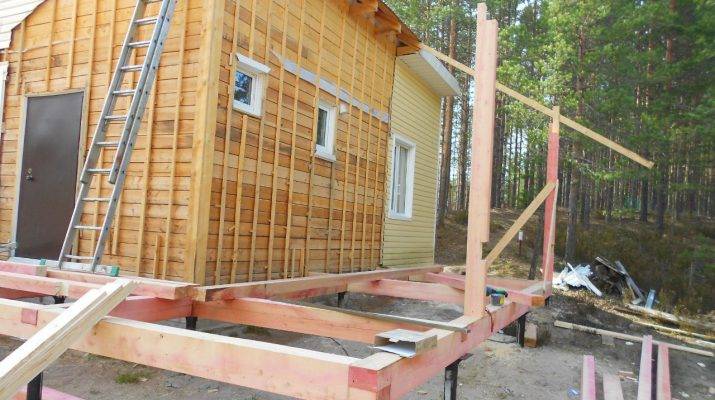

Облегченный каркас из дерева делается так.
- По периметру пола укладываются брусья, соединяемые друг с другом прямым замком. На них следует сделать пазы для крепления стоек с шагом около 50 см.
- Стойки фиксируются в пазах при помощи металлических скоб.
- Сверху стойки обвязываются брусом.
- Делаем стропила для кровли.

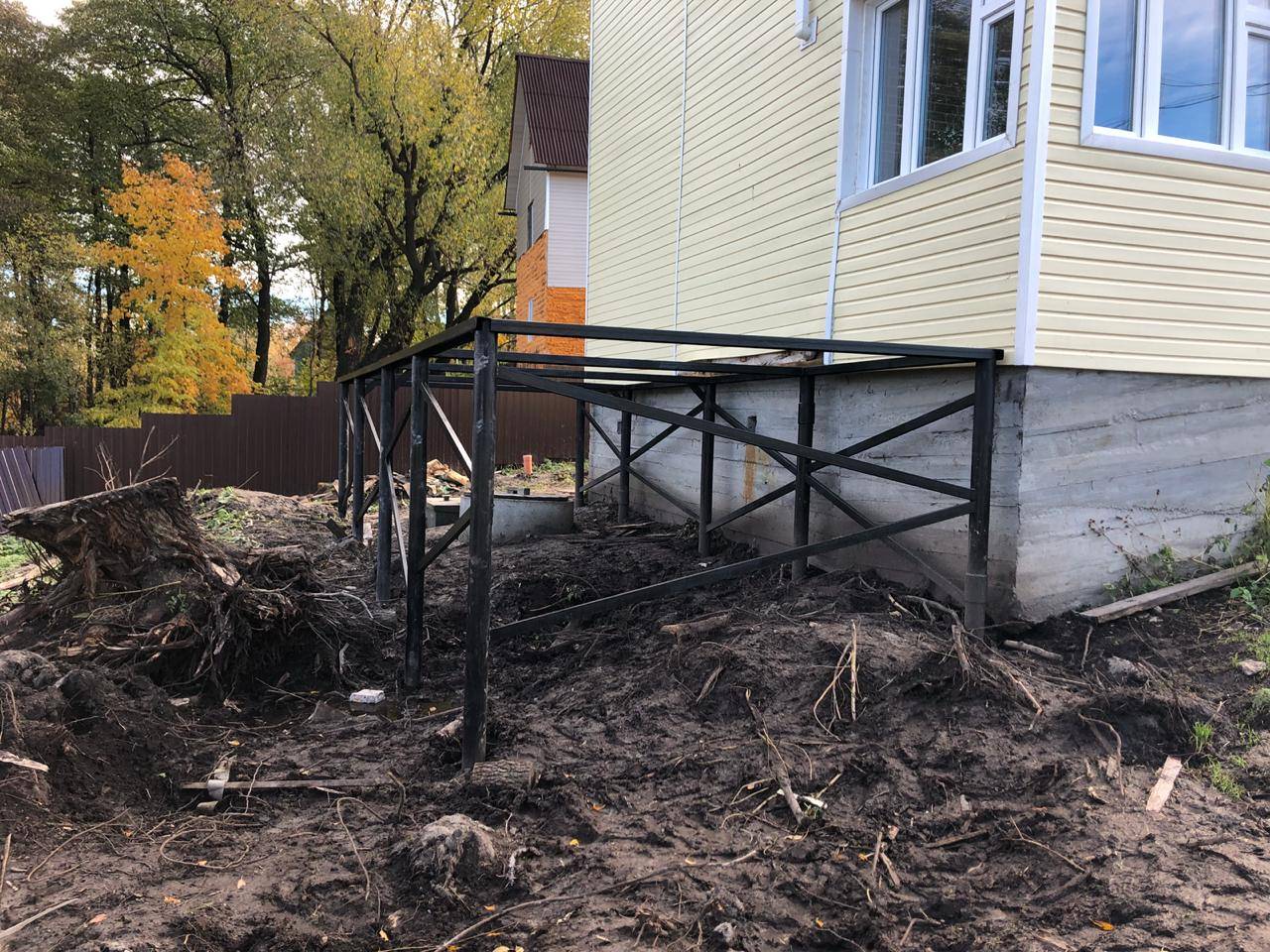

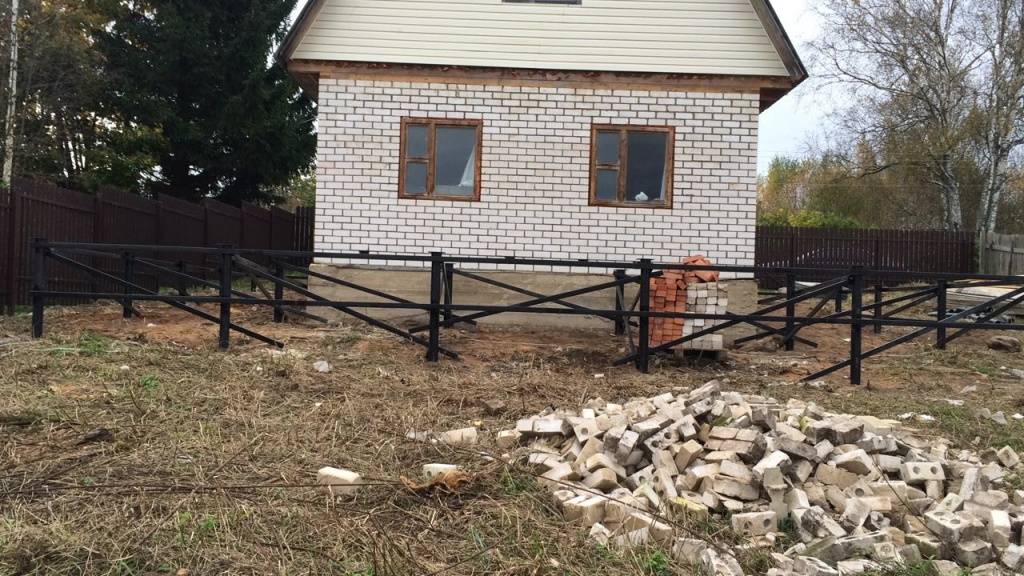

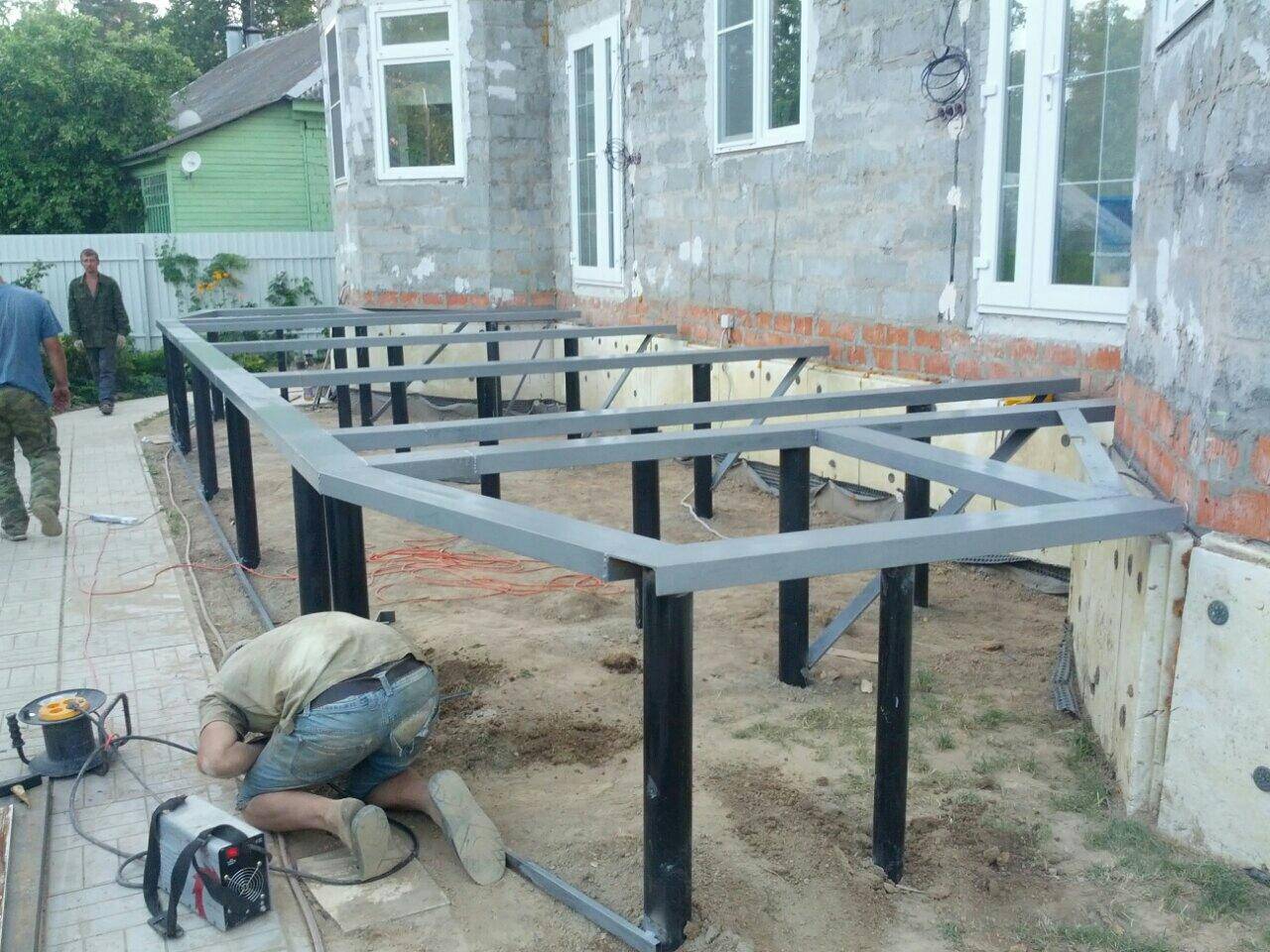

Аналогичным способом возводится легкий металлический каркас. Если позволяет фундамент, каркас можно сделать из бетона или кирпича. Толщина несущих элементов конструкции может отличаться от характеристик стен основного дома. Опоры для крыши должны иметь толщину не менее 1,5 кирпича, стойки ограды — 125 мм.
Отделка стен террасы может производиться с применением самых разных материалов:
- деревянная или пластиковая вагонка;
- металлический сайдинг;
- брус;
- декоративный кирпич и многое другое.
Главное — соответствие дизайна отделки террасы и внешнего вида дома.
Стены веранды необходимо соединить со стеной дома так же, как и фундаменты конструкций. Для этого используются закладные элементы из стали. В основной стене они фиксируются при помощи глубоких отверстий, а в стеновые конструкции террасы они закладываются на этапе возведения и закрепляются цементно-песчаным раствором.
Если веранда делается открытой, вместо стен возводятся перила. Сделать их также можно из дерева, металла, ДПК, кирпича или бетона. Состоит такая ограда из стоек, балясин и перил.

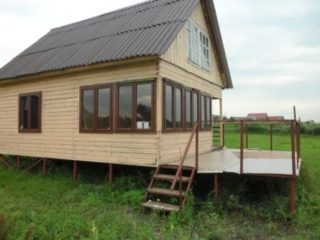

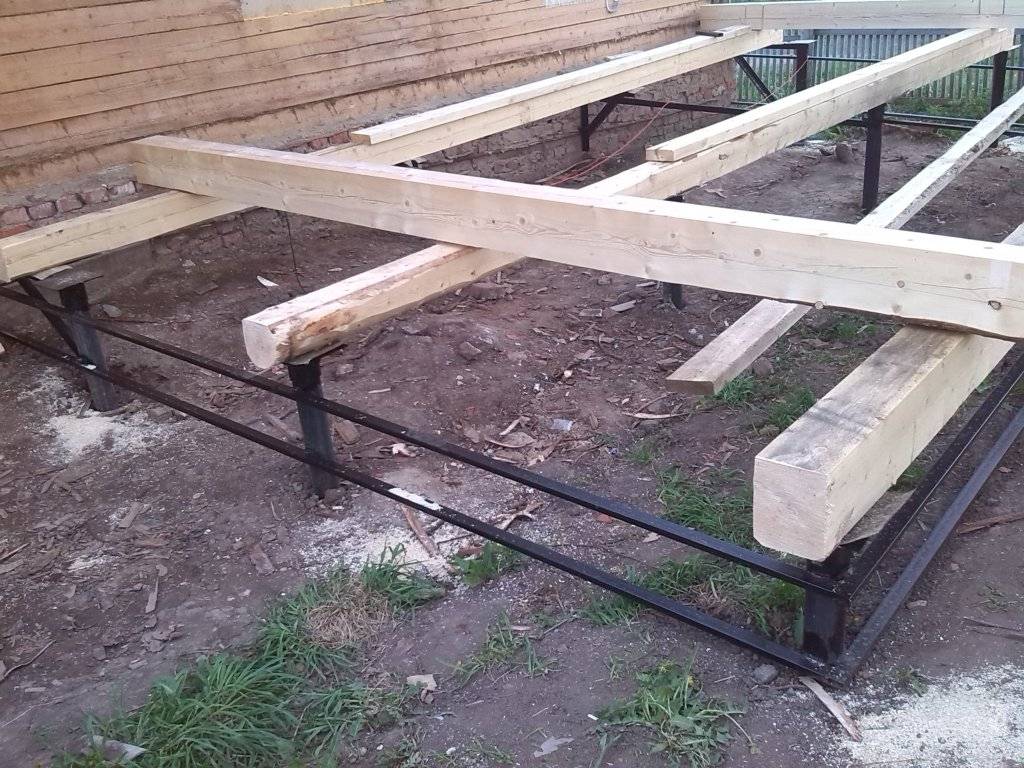

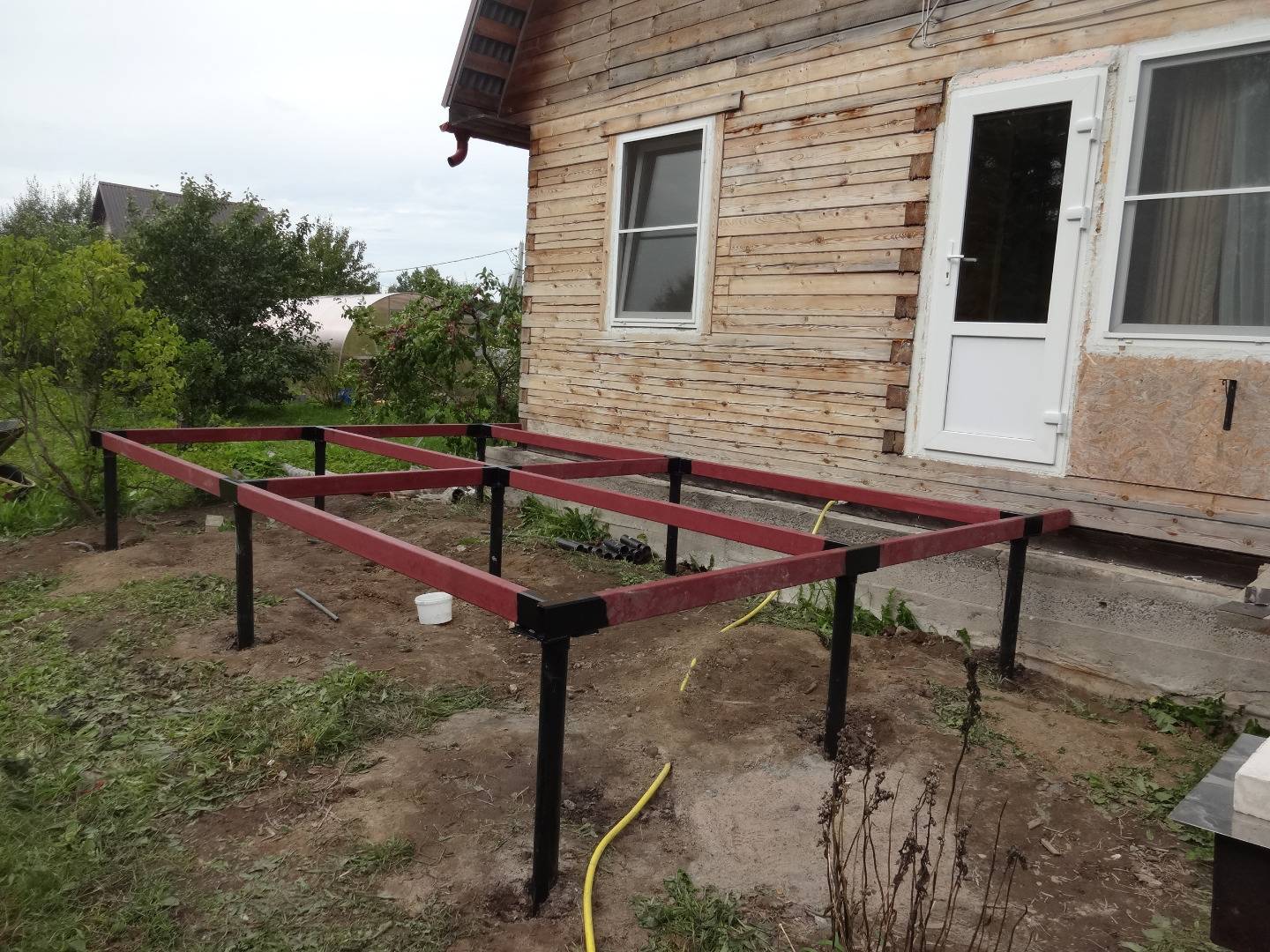

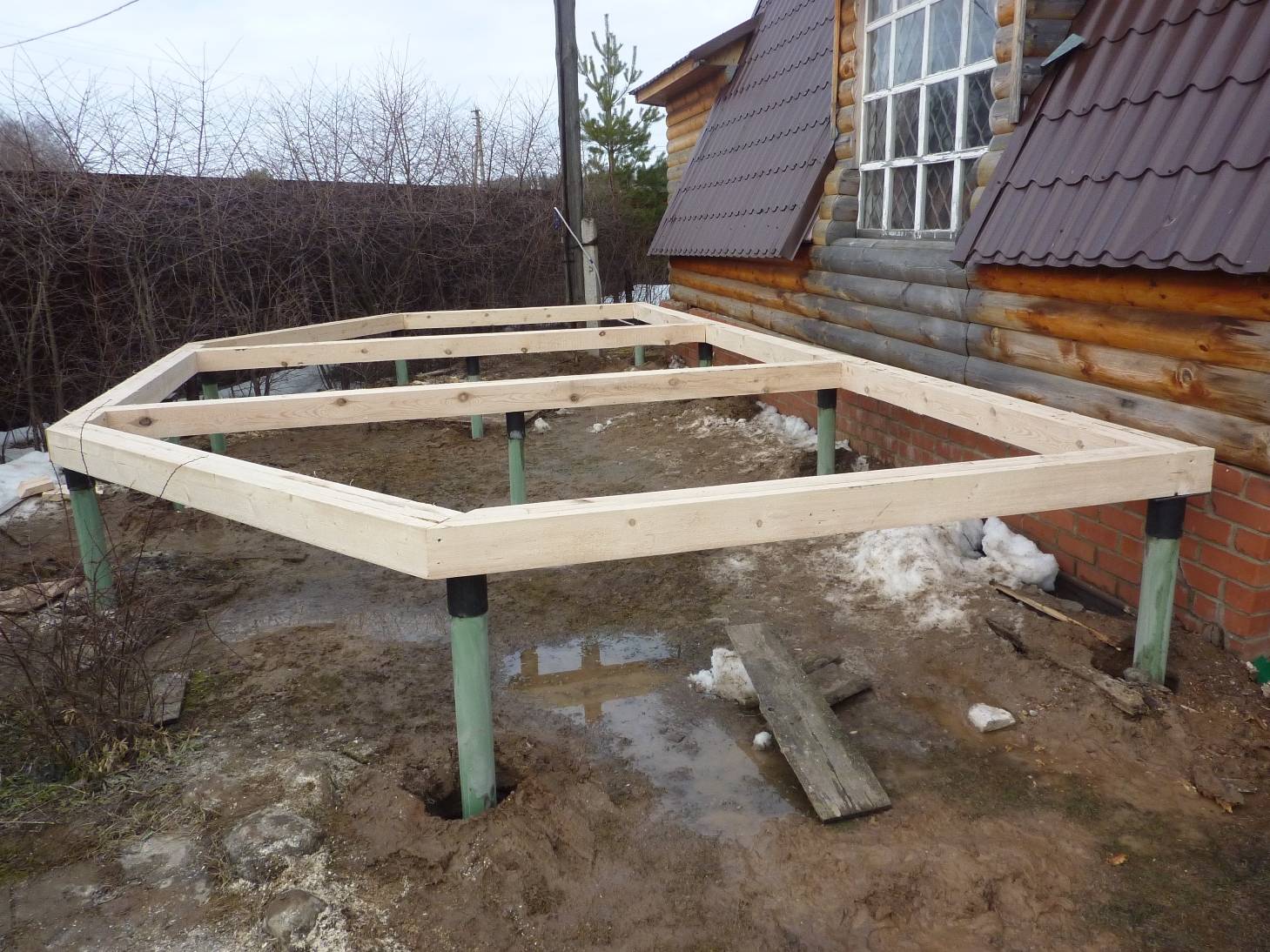

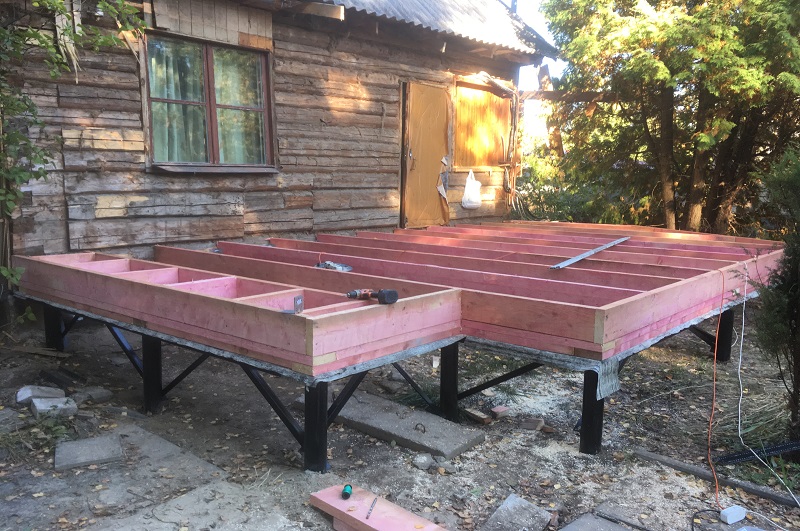

Веранда и терраса на свайном фундаменте

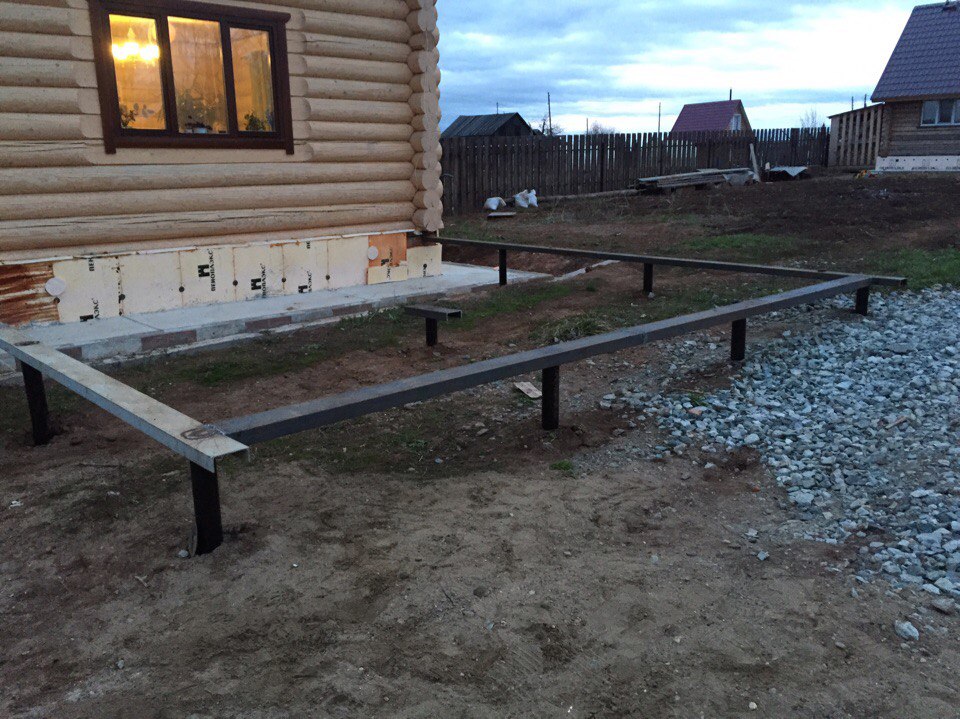

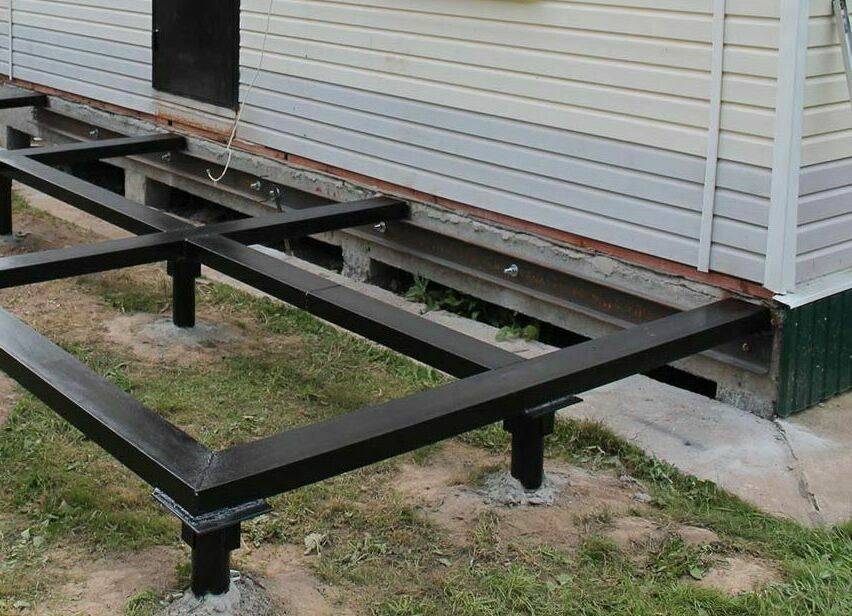

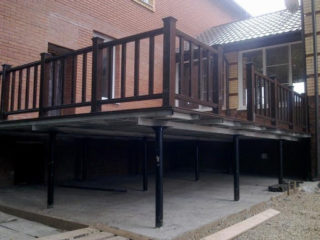

Терраса на металлических сваях — устойчивое легкое строение
Стволы свай делают из углеродистых сплавов, которые содержат большой процент железа и не включают легирующих компонентов. Для стоек применяют обыкновенные стали Ст3 и Ст3сп (спокойные) по ГОСТ 380-2005
Второй вид характеризуется высоким сопротивлением коррозии, что важно при работе в условиях грунта
Лопасти изготавливают из конструкционного углеродистого сплава Ст10 и СТ20 по ГОСТ 16.523-1997. Эти металлы отличаются твердостью, а СТ20 выдерживает нагрузки без разрушения при морозе от -40°С в агрессивных почвах.
Различают разновидности свай:
- узколопастные элементы ставят в стабильной и плотной земле (диаметр крыльев — до 1,5 поперечного сечения ствола);
- широколопастные стойки применяют в плывунах, дисперсных почвах (размах превышает 1,5 диаметра стойки).
Для веранд используют однолопастные сваи, их легко завинчивать, они малоустойчивые и подходят для легких строений и спокойных почв. Многолопастные элементы противостоят вдавливанию, боковой нагрузке и выдергиванию, поэтому их ставят в проблемных грунтах, например, торфовых слоях, суглинках и супесях.
Наконечники свай выпускают сварные, литые и комбинированные. Для плотных каменистых почв выбирают литые варианты, а в рыхлых слоях монтируют сварные или составные элементы.
Преимущества и недостатки
Блуждающие токи способны повредить металлические сваи, поэтому вблизи не должен быть проложен кабель
Терраса на винтовых сваях имеет преимущества перед пристройками на монолитных или сборных фундаментах. Перед завинчиванием не разрабатывают грунт, что исключает развертывание полноценной строительной площадки
Это важно, если на участке много деревьев и близко стоящих хозяйственных построек. Не требуется экскаватор, для которого нужно найти место проезда и стоянки
Плюсы свайного основания:
- не нужен сложный расчет для определения несущей способности, т.к. для фундамента террасы подойдут даже тонкие элементы;
- сваи подбирают для любого типа почвы, кроме скальных пород;
- устройство фундамента выполняют в короткие сроки;
- затраты на опорную конструкцию минимизируются;
- монтируют зимой с противоморозными добавками в бетон для окончательной заливки.
Для определения типа почвы обращаются к специалистам, но можно это сделать самому, пробурив испытательную скважину и взяв образец земли. Глубину промерзания узнают из таблиц СНиП для конкретного региона, отметку почвенных вод видно в скважине после отстаивания в течение недели.
Проектирование веранды
Первый этап любого строительства — это создание проекта; немаловажной эта стадия является и при возведении такой относительно простой конструкции, как терраса. Составить подробный план строительства можно и самостоятельно, используя различное программное обеспечение
Однако, если у вас нет специального образования, лучше обратиться в проектную контору за профессиональной помощью.
План стен и перегородок первого этажа
Проектирование можно подразделить на несколько отдельных этапов.
Выбор типа веранды
Веранда, пристроенная к дому, может иметь самый разный вид. Все подобные конструкции можно разделить на два типа:
- открытые — имеют декоративное назначение, огораживаются простыми перилами без защиты от ветра и погодных условий;
- закрытые — могут считаться полноценной частью жилой площади, так как имеют либо плотную защиту из стекла или поликарбоната, либо настоящие стены.
Выбрать можно любой вариант — главное, чтобы терраса органично вписывалась в общий экстерьер дома, стала логическим его продолжением.
Разнится также форма постройки. Самый простой и доступный вариант — это обычная прямоугольная веранда. Более сложной будет закругленная, изогнутая конструкция. Можно также пристраивать к дому многоугольные террасы, идущие вдоль одной или нескольких стен или даже формирующие целый пояс вокруг всего дома. Совсем не обязательно строить веранду около входной двери, хоть это и кажется самым очевидным решением.
Выбор материала
Как правило, веранда строится из того же материала, из которого сделан дом: к кирпичному строению пристраивается терраса из кирпича, к деревянному дому лучше пристроить веранду из бревна или бруса. Однако полагаться на одно лишь соответствие дизайна не стоит. Другим важным критерием при работе, является то, насколько сложным будет строительство веранды.
Проще всего возвести веранду из дерева — сделанный из него объект легко поддается обработке, материал позволяет без труда реализовать множество дизайнерских идей. Также просто и недорого можно создать конструкцию из современных материалов: ДПК, ПВХ, поликарбоната. Для пристраивания бетонной или металлической веранды к дому, скорее всего, понадобится помощь специалистов разного профиля.
Анализ строительной площадки
Одна из самых важных задач при проектировании террасы — это изучение технических нюансов и приведение характеристик будущей постройки в соответствие с условиями местности. На качество и долговечность конструкции повлияет несколько факторов:
- тип грунта;
- состояние стены здания, к которой планируется пристраивать веранду;
- климатические условия в регионе.
От этих параметров зависит максимальная масса террасы, сложность фундамента, необходимость в утеплении и многое другое.
Закладка фундамента
От фундамента зависит надежность и долгосрочность жилища. В месте, где планируется пристройка, фундамент жилища вскрывается. На этом же уровне закладывается новое основание.
Оптимальный вариант фундамента для 1-этажного деревянного дома – монолитный ленточный. Его глубина – 0,5 м. Ширина составляет 300 мм.
Внутренняя отделка бани
Для кирпичного и блочного дома создается полноценное основание, способное выдержать большую нагрузку.
Параметры основания зависят от:
- конструкции стен;
- несущей нагрузки;
- типа стройматериалов.
Этапы возведения фундамента выглядят так:
- Определить местоположение бани.
- Вбить по периметру колышки.
- Используя колышки в качестве ориентира, натянуть строительный шпагат.
- Отложить ширину фундамента.
- Установить обноску.
- Натянуть 2 линию шпагата.
- Проверить диагонали и точности прямых углов (желательно применение дальномера и лазерного уровня).
- Выкопать траншею в соответствии с разметкой. Если в доме будет проведена центральная канализация, то проводить траншею нужно к самой ближней врезке в трубку. В противном случае она проводится к сливной яме, которая обустраивается отдельно от жилища.
- Если почва песчаная, установить временную опалубку. Она способствует предотвращению осыпания стенок на дно. Внутренние стены опалубки прокладываются рубероидом либо пленкой.

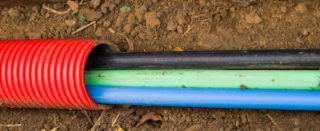

- Вмонтировать в траншею под коммуникации трубу, засыпать песком и грунтом. Траншея под основание засыпается песком (крупнозернистым) и щебнем (2/3). Затем надо смочить засыпку водой и хорошо утрамбовать.
- Уложить в траншеи связанные прутья из арматуры, закрепить каркас фиксаторами, выполненными из пластика.
- Залить бетон, разровнять, высушить. Провести гидроизоляцию рубероидом или битумной мастикой.
Закладывать фундамент желательно летом или ранней осенью. Он должен хорошо просушиться и отстояться 3 недели.
Зимой для устройства фундамента применяются винтовые сваи.
Удачный проект
Изготовление винтовых свай для забора своими руками
Как известно, обустройство винтового фундамента является относительно несложным мероприятием, поэтому многих интересует вопрос, как сделать винтовые сваи самостоятельно, ведь это позволит в существенной степени сэкономить финансовые средства.
Чаще всего своими руками изготавливаются сваи для строительства заборов. Для самостоятельного изготовления свай вначале нужно подготовить такие отдельные компоненты:
- Трубы с требуемым диаметром.
- Винтовую часть, с шагом около 5 см.
- Наконечник, длиной не меньше 15 см.
- Оголовки, для крепления бруса или балок.
Длина и диаметр труб являются основными техническими параметрами винтовых свай. Длина изделия определяется в зависимости от вида грунта. Ее значение должно быть таким, чтобы обеспечить погружение сваи до уровня устойчивой почвы.
Выбор диаметра сваи зависит от величины усилий, создаваемых непосредственно строительной конструкцией. В соответствии с типом ограждения рекомендуется использовать трубы для изготовления винтовых свай следующих диаметров:
- 55 мм – для установки легких оград, к примеру, из сетки-рабицы.
- 76 мм – для монтажа ограждения из металлического профнастила или шифера.
- 89 мм – для обустройства массивного забора из кирпича или легких блоков.
Рекомендуется для производства свай винтового вида приобретать специальные заготовки с литым наконечником. Но если это невозможно, то он изготавливается самостоятельно непосредственно из используемой трубы. Для этого:
- Концы трубы разрезаются на отдельные секторы определенного размера по лекалу.
- Выполняется сварка их в конус.
- Производится рихтовка швов.
Винтовая часть может быть изготовлена из стали толщиной 5- 6 мм. Сегодня можно приобрести специальные заготовки для винтов, но их стоимость при этом будет выше. Наружный диаметр устанавливаемого винта должен выбираться в зависимости от особенностей грунта, а именно, чем глубже необходимо вкручивать сваю, тем меньший должен быть диаметр винта.
Все подготовленные комплектующие соединяются между собой с помощью сварки
Очень важно следить за качеством сварного шва, чтобы исключить возможное разрушение конструкции при монтаже
Подробная видео-инструкция от мастера с комментариями поможет вам наглядно увидеть процесс создания сваи своими руками.
Выбор типа фундамента для пристройки
Опытные специалисты настоятельно рекомендуют строить пристройки, используя тот же тип фундамента, который был использован для основного здания. Это связано с тем, что разные фундаменты по-разному реагируют на контакт с грунтом, и усадка здания также будет реагировать по-разному.
Следовательно, если основной дом построен на ленточном фундаменте, а пристройка — на колоннах, рано или поздно вторичное строение разрушится. Поэтому никогда не следует экономить на таких вещах, как соединительный фундамент.
Если вы планируете соединить конструкцию с домом, вы можете использовать различные фундаменты. К наиболее распространенным относятся следующие варианты:
Ленточный фундамент
- Проведите линию, параллельную маршруту строительства основания (для этого вам понадобятся деревянные колышки и обычная веревка);
- Выкопайте траншею вдоль линии контура;
- Подкрепление должно быть определено;
- Подготовьте траншею;
- Засыпьте дно траншеи песчаной подстилкой (примерно 100-120 мм) и тщательно уплотните ее;
- Уложите влагонепроницаемую мембрану;
- Установите арматурную конструкцию;
- Залейте в траншею цементно-гравийный раствор.
К заливке фундамента для лент следует подходить с максимальной ответственностью. Лучше проводить работы в несколько этапов. Насыпьте треть выемки в качестве первого слоя и, когда высохнет, треть выемки в качестве второго слоя. Технология в принципе позволяет использовать пеноблоки, но не во всех случаях.
После полного высыхания цементно-гравийного слоя делается опалубка. Опалубка заливается бетоном до краев. После заливки бетон пробивается одновременно в нескольких местах. Это предотвращает образование воздушных пузырьков. После полного высыхания бетона опалубка снимается.
Наконец, непосредственно перед возведением стен на почти готовую конструкцию наносится слой влагоизоляционного материала. Чаще всего для этих целей используется войлок, деготь, жидкая резина или битумный состав.
Столбчатый фундамент
Если в ваши планы входит строительство небольшого и легкого дома, можно использовать столбчатый фундамент. Обычно она выполнена из бетона или кирпича. Для дома средних размеров обычно достаточно 6 столбов.
- Выкопайте яму в земле (ниже уровня промерзания);
- Выкопайте яму в земле ниже уровня промерзания; — покройте дно подушкой из песка;
- Установите металлическую (или стекловолоконную) арматуру;
- Нанесите на арматуру (в случае металлической арматуры) влагозащитный материал;
- Установите опалубку;
- Залейте фундамент бетоном.
Строительство можно начинать сразу после застывания бетона. Если необходимо увеличить высоту столбов, поверх бетона можно уложить кирпичи.
Фундамент на винтовых сваях
Фундамент на винтовых сваях — самый простой и бюджетный тип фундамента. Следует понимать, что он предназначен только для не очень тяжелых конструкций, так как не может выдержать большой вес. Но если вы собираетесь присоединить деревянную веранду к дому, этот вариант подойдет как нельзя лучше.
Этот тип фундамента в большинстве случаев не требует привлечения специалистов. Даже человек, не имеющий опыта в строительстве, способен неплохо вкрутить винтовые сваи своими руками. Возможно, именно поэтому многие выбирают винтовые свайные фундаменты.
Если свайный фундамент установлен правильно, он может прослужить долгое время.
Итоги
Желая увеличить площадь загородной недвижимости или дачных строений, необходимо ответственно подойти к выполнению работ, проанализировать все факторы, чтобы не допустить ошибок, связанных с усадкой здания.
Помните, что реализация такого серьезного проекта, как достройка фундамента, требует четко разработанного плана мероприятий, правильного выполнения расчетов и специальной строительной подготовки. Руководствуясь приведенными рекомендациями можно самостоятельно выполнить работы, что позволит сэкономить финансовые ресурсы.
Однако, при отсутствии уверенности в собственных силах, воспользуйтесь услугами профессиональных строителей. Удачи!
