Принцип работы приточной системы вентиляции и ее описание

ПВВ

Можно установить и приточно-вытяжную вентиляцию (ПВВ), благодаря которой воздух не только выводится и подается, но и хорошо очищается. Дело в том, что кроме главной задачи (перемещать воздух), ПВВ имеет следующие функции:

1. Подогрев и охлаждение воздушных масс.
2. Очищение и обеззараживание.
3. Увлажнение и ионизация.

Расширить функционал ПВВ можно с помощью датчиков, шумоглушителей, фильтр-систем и т.п.

Все оборудование ПВВ, как и дополнительные системы, размещаются в одном каркасе. Его можно устанавливать на чердаке, балконе, на стене снаружи здания и т.п. Конструкция может обеспечивать вентилирование почти любого числа комнат в здании.

Вам нужен ремонт?

Мы отремонтировали уже больше 500 квартир, с удовольствием поможем и вам

Узнать стоимость ремонта

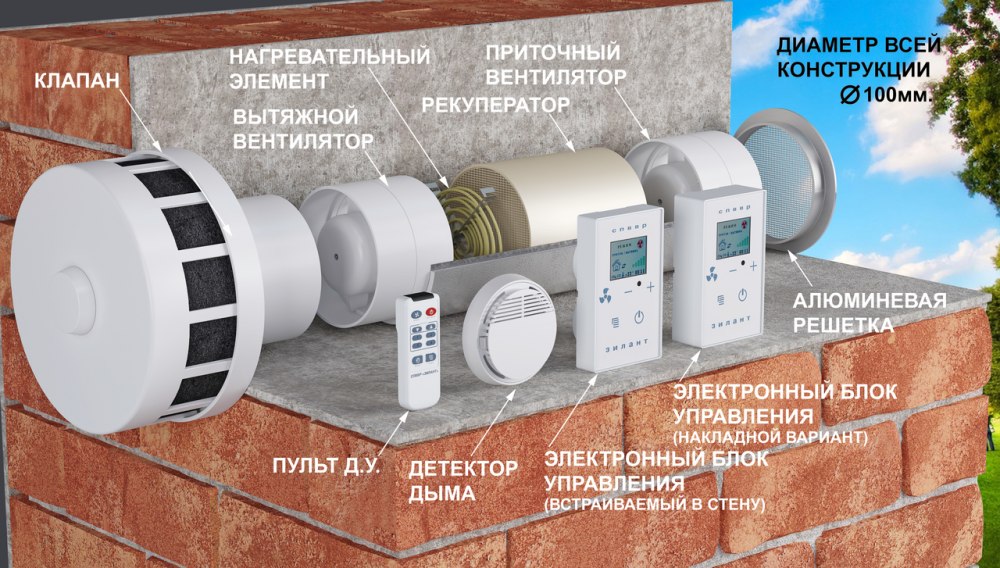

Особенности конструкции приточных вентиляций

Основным предназначением вентиляционной приточной системы заключается в подаче чистого воздуха в помещение. В зависимости от сложности конструкции она может состоять из самых различных элементов. Классическая система состоит из следующих конструктивных элементов:

1. Клапан приточной вентиляции устанавливается для того, чтобы исключить вероятность попадания воздуха с улицы в помещение при выключении устройства. Этот конструктивный элемент важен при эксплуатации системы в зимний период при существенном снижении температуры. Клапан устанавливается также для защиты помещения от холодного воздуха и снега.
2. На наружной части системы устанавливается решетка, которая не позволяет проникнуть в помещение различных механических загрязнений. Форма и размеры защитной сетки могут существенно отличаться. Тот момент, что сетка устанавливается снаружи, определяет привлекательный стиль ее оформления. Для защиты решетки от воздействия окружающей среды ее изготавливают из нержавеющей стали. Толщина сетки может существенно отличаться, от чего зависит прочность конструкции.
3. Очистительные фильтры позволяют поддерживать качество подаваемого воздуха на довольно высоком уровне. Фильтры могут существенно отличаться по достаточно большому количеству признаков. Примером назовем то, что некоторые могут устанавливаться только для отсеивания песка, другие даже бактерий. Фильтры могут изготавливаться из самых различных материалов, некоторые изготавливаются при применении активного угля, другие представлены сеткой с малой перфорацией.
4. Некоторые системы могут проводить нагрев воздуха, для чего устанавливается специальный нагреваемый элемент. В зимний период нагревательный элемент позволяет существенно повысить комфорт в помещении. Кроме этого нагрев может проводится в автоматическом режиме или в зависимости от настроек терморегулятора. Единственным недостатком калорифера можно назвать высокое электропотребление. Если фильтр не справляется с поставленной задачей, то срок эксплуатации нагревательного элемента может существенно снизиться: мусор и насекомые покроют нагреватель, образуя налет, после чего он перегревается.
5. Вентилятор устанавливается в качестве активного элемента, за счет которого происходит нагнетание воздуха. Как правило, вентилятор защищается с обеих сторон, так как попадание крупного объекта может привести к деформации вентилятора.
6. Вентилятор получает вращение от установленного электрического двигателя. Его основными параметрами является потребительская мощность и количество оборотов в минуту. Чем больше потребительская мощность, тем выше энергетические затраты.
7. Приточная система вентиляции имеют элементы, которые предназначены для поглощения вибрации и звука. Изоляционные материалы позволяют сделать систему тихой, за счет чего повышается комфорт в помещении.

Кроме этого не стоит забывать о трубопроводе, по которому проводится подача воздуха. Они могут имеют круглое или прямоугольное сечение, изготавливаться при использовании различного металла.

Виды вентиляции

Система вытяжной вентиляции обеспечивает поступление свежего воздуха в помещение. В зависимости от особенностей конструкции она может иметь дополнительные особенности. Более дорогие системы снабжены пультом дистанционного управления. С его помощью можно выполнить такие операции:

1. По нажатию соответствующей кнопки провести быстрое и полное проветривание.
2. Установить таймер для того, чтобы запрограммировать работу системы в назначенное время.
3. При использовании механического проветривателя можно запрограммировать время, когда происходит открытие или закрытие окна.

В большинстве используемых систем управление работой происходит в полуавтоматическом режиме.

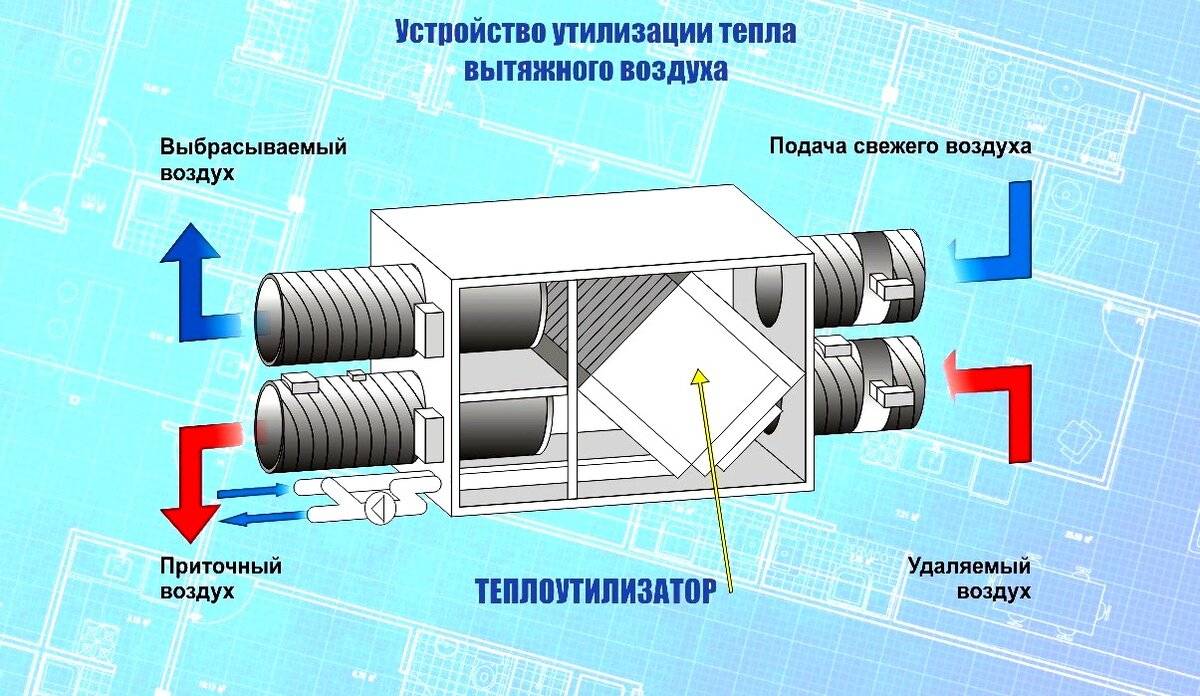

Система с рекуператором

приточная вентиляция с рекуператором

Использование такого устройства позволяет сократить затраты на прогрев поступившего с улицы воздуха. В рекуператоре прогретый воздух из помещения нагревает поступивший снаружи холодный воздух после этого происходит его подогрев до комфортной температуры. Выбирая рекуператор, нужно определить, подходит ли он для конкретных помещений.

Это устройство является теплообменником его использование экономит затраты энергии на подогрев воздушной массы, так как эту работу уже частично выполнил воздух, который выходит через отточную систему..

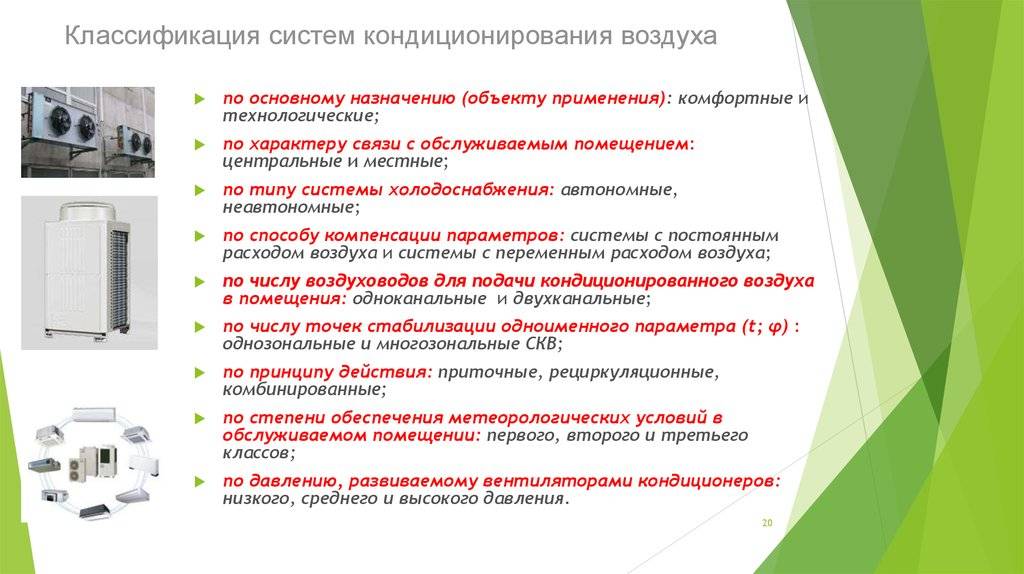

Система с кондиционированием

Использование кондиционирования предназначено для того, чтобы у воздуха были определённые параметры: влажность, температура, степень ионизации и другие. Точный перечень таких параметров зависит от используемого кондиционера.

Кондиционер обрабатывает только небольшую часть воздуха в помещении. Постепенно меняя его параметры, он создаёт комфортную среду для людей в помещении.

Такая система сможет дополнять традиционную систему вентиляции, которая обеспечивает поступление свежего воздуха и забор отработанного. Совместное использование этих двух систем позволит обеспечить высокое качество воздуха в помещении.

Система с принудительным охлаждением

Такая приточная вентиляция используется для дополнительного кондиционирования воздуха. Охлаждение применяется при проветривании в жаркое время. Поступающий свежий воздух охлаждается и поступает в помещение.

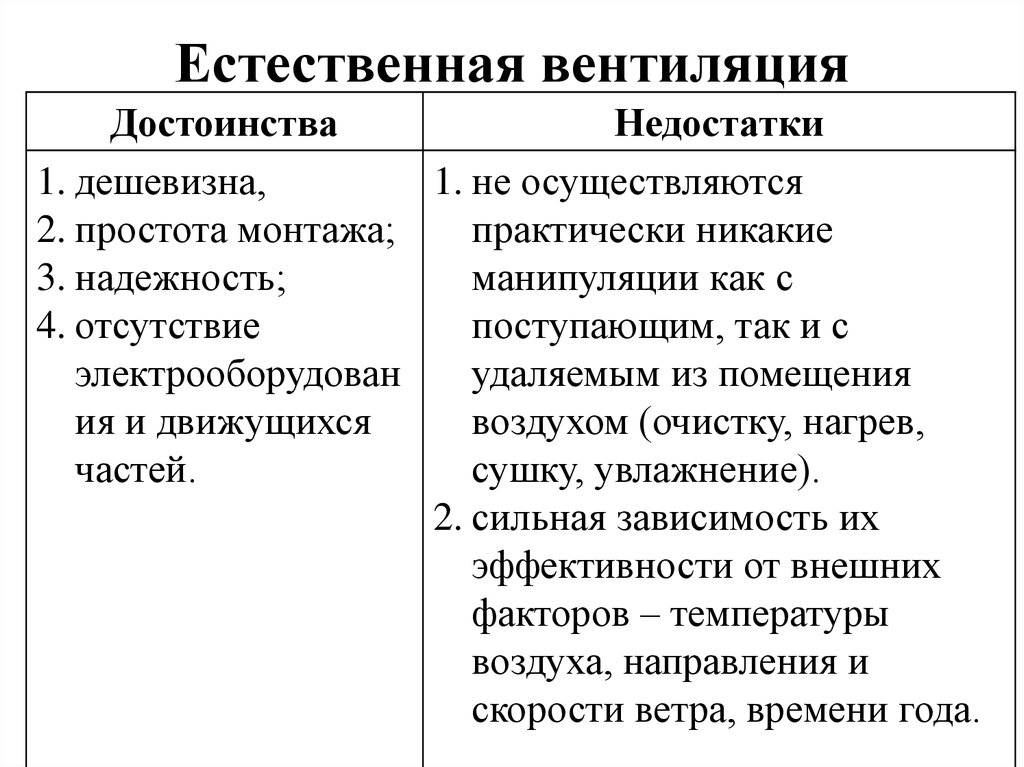

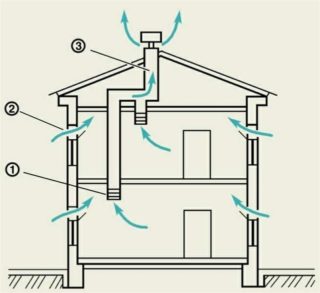

Естественная приточка и вытяжка

Такую вентиляцию можно оборудовать там, где движение воздушных масс происходит в силу естественных причин за счёт разницы в температуре и в давлении. Эта система выгодна тем, что для её установки нет необходимости делать большие затраты.

Если в доме действуют такие вытяжные системы, то циркуляция воздуха происходит внутри помещений. Эти систему планируют таким образом, чтобы водух поступал в жилые помещения. А выводился — через подсобные. Ремонт и обслуживание сводится к прочистке воздуховодов и замене используемых в них фильтров.

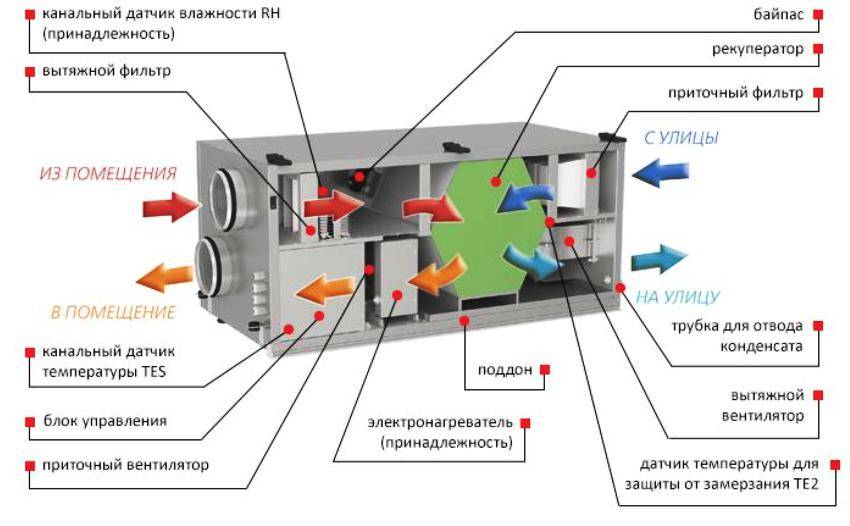

Принцип работы приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция представляет собой комплекс оборудования для полностью автоматизированного воздухообмена в доме. При этом она “работает” не только с внутридомовой атмосферой, но и с уличной. Это кондиционеры и обогреватели охлаждают или нагревают воздушные массы, которые находятся непосредственно в помещении.

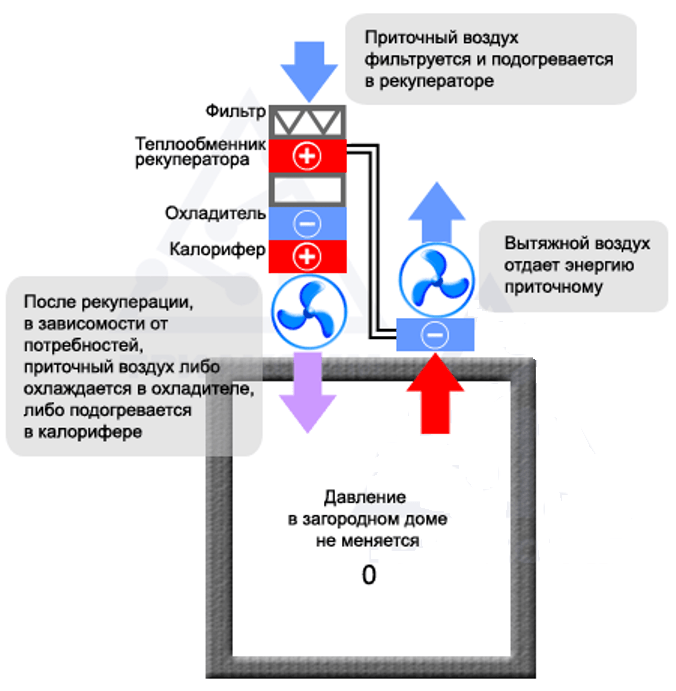

Принцип работы приточно-вытяжной вентиляции

При работе вентиляционной системы с принудительной подачей и вытяжкой воздуха наоборот идет постоянный его обмен между улицей и жилищем. Причем в большинстве случаев одновременно с этим производится очищение, нагрев/охлаждение, ионизация и увлажнение/подсушивание данных масс.

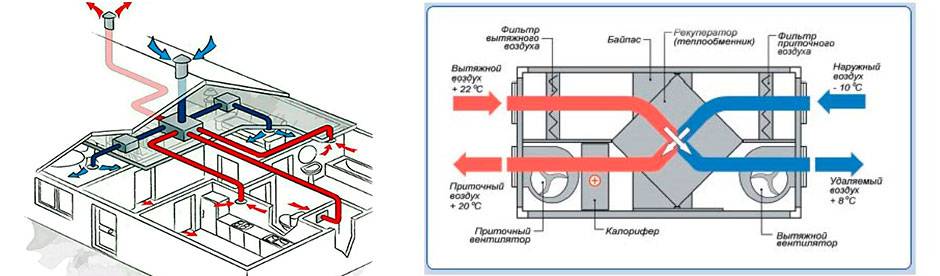

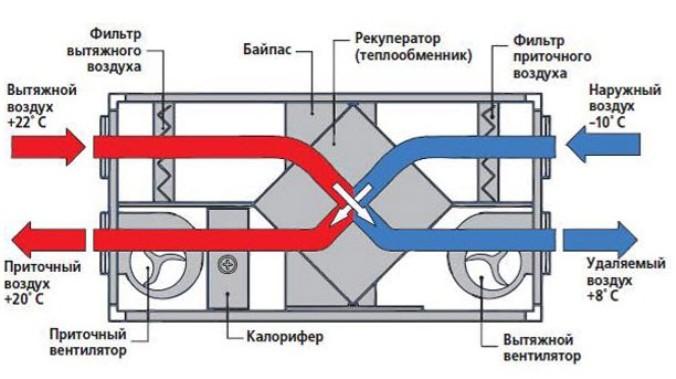

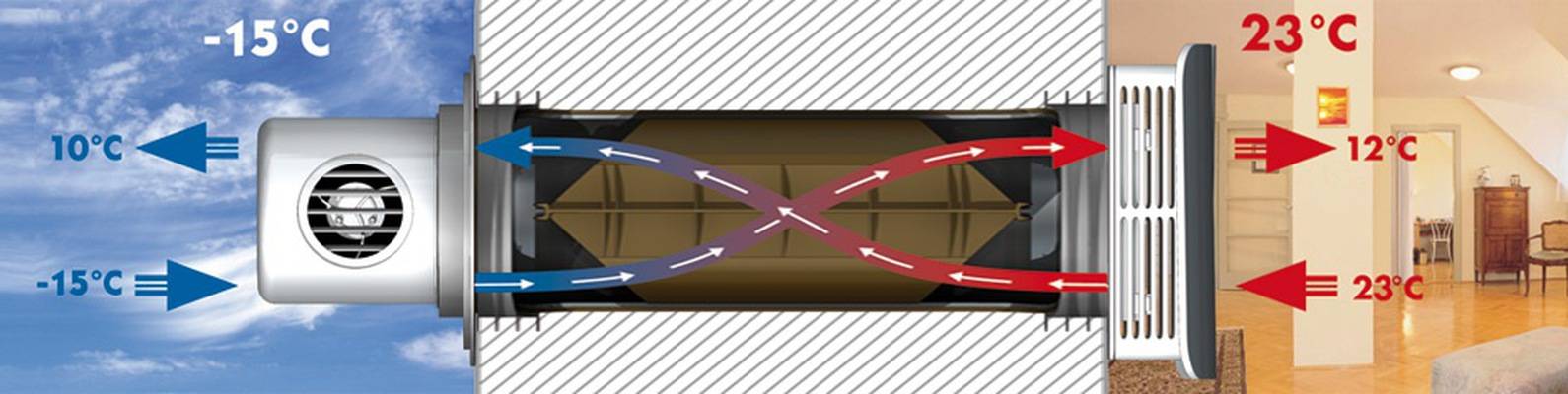

Изменение температуры в рекуператоре

В отличие от только вытяжных и только приточных вентиляций рассматриваемый комбинированный аналог управляет сразу двумя воздушными потоками – из дома на улицу и обратно.

Во-первых, это позволяет за счет рекуперации оставить внутри коттеджа часть уже затраченного на его обогрев тепла.

А во-вторых, обеспечивает постоянный приток в комнаты кислорода снаружи. Эффективность такой сдвоенной схемы вентиляции выходит на порядок выше, чем у обычного варианта, качающего воздух лишь в одну сторону.

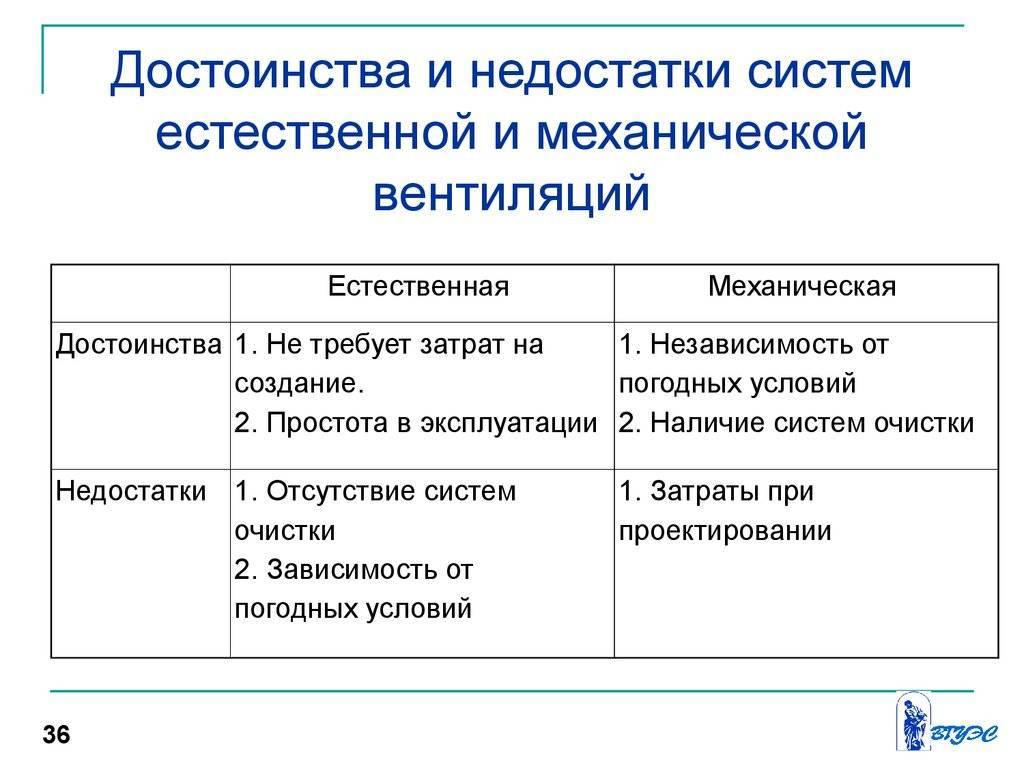

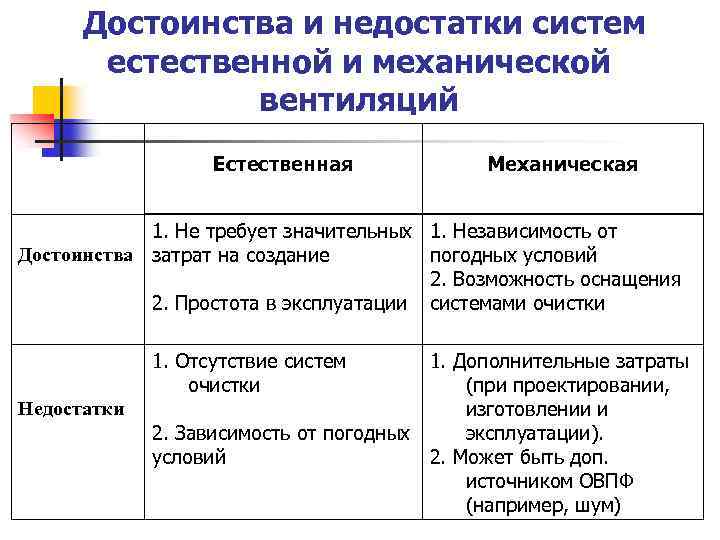

Преимущества приточно-вытяжной вентиляции в сравнении с вытяжной

Принудительный или механический воздухообмен

В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме  более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.

Принудительный воздухообмен подразделяется на несколько подвидов:

• приточный – организует механическую подачу кислорода снаружи;
• вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
• приточно-вытяжной – обеспечивает работу системы в обоих направлениях.

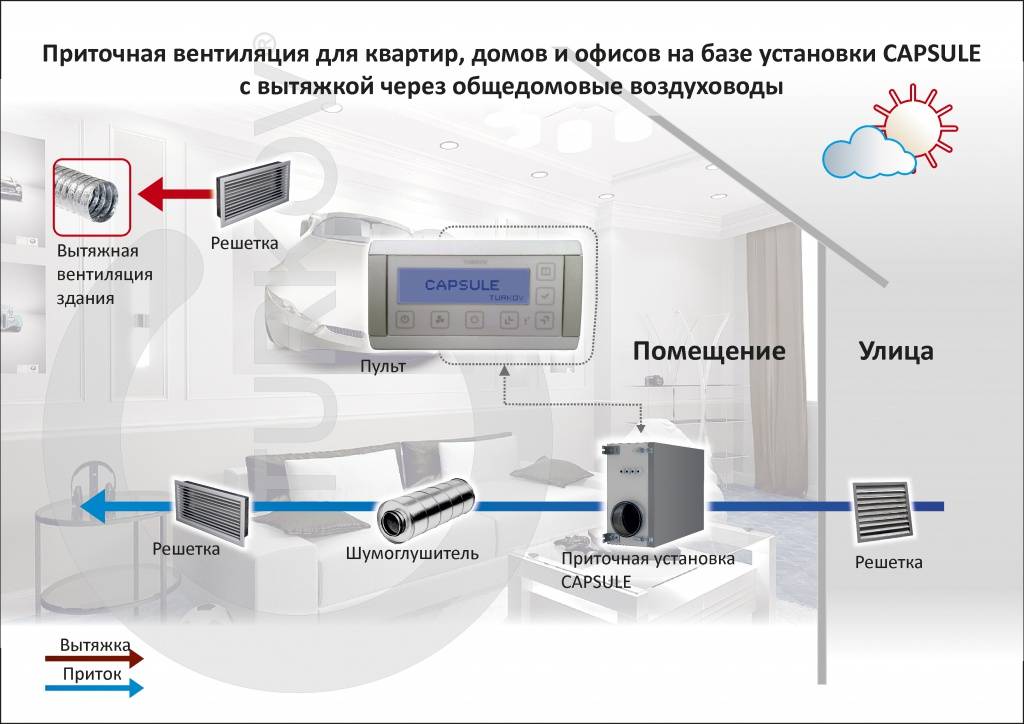

Приточная система

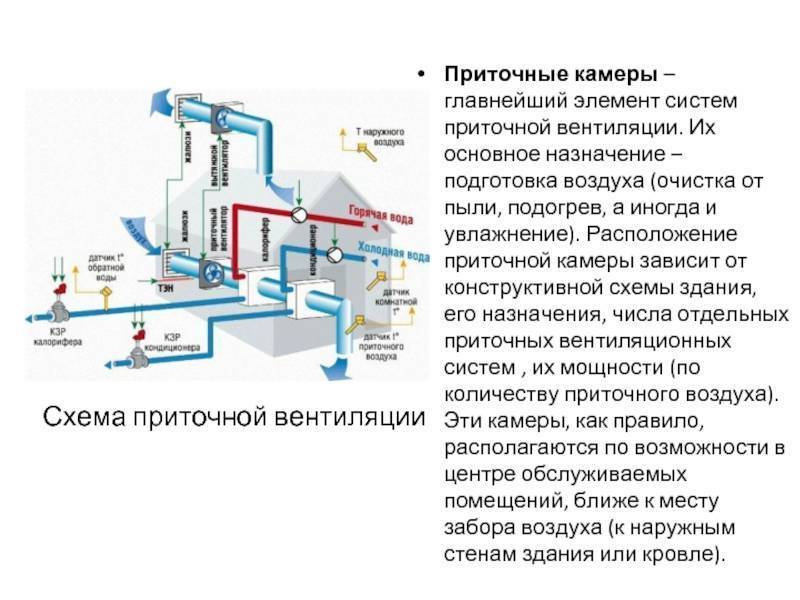

Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:

• воздухоприемное оборудование;
• устройство для нагрева или охлаждения воздушных потоков;
• систему фильтров для задержки частиц пыли;
• вентиляторов или насосов, качающих воздух;
• приспособлений подавления лишнего шума.

Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание

Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

Вытяжная система

Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.

В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.

Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах

Приточно-вытяжная вентиляция и ее особенности

Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.

Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.

Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений

Статья по теме:

Как установить приточную вентиляцию своими руками

Перед началом монтажных работ нужно составить проект системы. На нем необходимо четко указать все элементы, воздуховоды, расположение самой ПУ. При этом план должен предусматривать движение воздушного потока, учитывать минимальное сопротивление.

При монтаже нужно принимать во внимание пересечение потоков и возможные препятствия. Для максимальной эффективности эти нюансы лучше просчитать заранее

Далее происходит непосредственно установка приточной вентиляции бытового типа.

Монтаж проводят, строго следуя чертежам, отступление от них может нарушить движение всего потока, в результате чего подобранный вентилятор может не справляться с проветриванием всех помещений, и потребуется его замена.

Также существует несколько видов бытовой вентиляции, которые подходят для модернизации уже установленных систем. Это актуально для многоквартирных домов с общим проветриванием, частных домов.

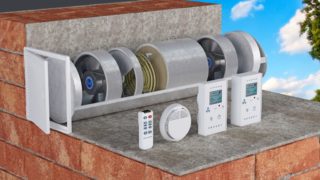

Малые установки местного проветривания, рассчитанные на одну комнату (обычно кухня или санузел), монтируются на оконную форточку или отверстие в стене. Как пример можно назвать приточные клапаны, которые монтируются непосредственно на оконную раму. Они способны регулировать подачу свежего воздуха, поддерживать его температуру. Монтаж такого устройства возможен как при установке окон, так и в процессе их эксплуатации.

Правильно выбирайте вентиляторы!

Принудительная вентиляция хорошая своей эффективностью. Но чтобы все нормы воздухообмена соблюдались, нужен верный выбор. Вот несколько вариантов для разного бюджета.

1. Бюджетный – приточная вентиляция с использованием одного вентилятора. Удачный вариант для тех, кого устраивает текущая температура в помещении, и ее изменение в негативную сторону на 3-4 градуса не будет ощущаться. При этом и поступающий воздух должен быть относительно чистым.
2. Кондиционер совмещенный с вентиляцией. Несколько дороже и сложнее в обращении, однако контроль температуры в помещении всегда в цене.
3. Сплит-система – намного дороже. При этом в помещении будет всегда комфортно, можно будет устанавливать свои настройки по температуре и влажности, а также по силе воздухообмена.

Помните об освещении, гардеробная комната должна быть светлой! Выбирайте вариант, который лучше всего подходит под ваши задачи. Но ни в коем случае не жертвуйте собственным комфортом и здоровьем, чтобы сэкономить деньги! Потерянные годы вы уже не купите за деньги.

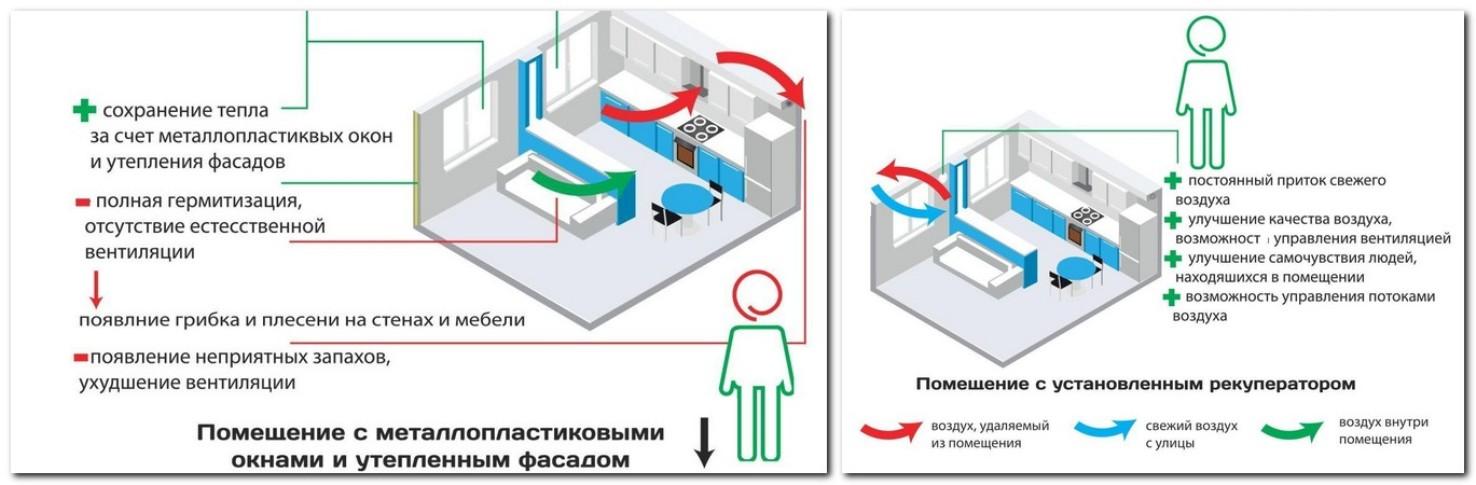

Вентиляция и пластиковые окна

Современное жилье оборудовано высокотехнологичными системами и конструкциями. Они улучшают условия жизни, делают ее более комфортной и удобной, но при эксплуатации возникает ряд вопросов, которые требуют решений. Так пластиковые окна, защищая от шума, проникновения холода герметизируют дом. В этой ситуации обеспечить здоровую атмосферу можно регулярным проветриванием. Это не всегда удобно, особенно в холодное время года. Неконтролируемый доступ свежего воздуха охлаждает помещения и отчасти обесценивает теплозащитные качества самих окон.

Вентиляция напротив, обеспечивает жилье необходимым кислородом в оптимальном режиме, не нарушая температурный баланс жилья. К тому же пластиковые окна, уплотнители выделят небольшое количество летучих веществ. В небольшой концентрации они безвредны, однако при накоплении их до критических значений возникают риски для здоровья обитателей жилья. Стандартная система вентиляции в городских квартирах при соблюдении норм эксплуатации и своевременном обслуживании справляется с задачей. В частном жилье необходимо проводить анализ конструкции строения и всех его элементов при проектировании и устройстве системы, в том числе и пластиковых окон.

Пример расчета вентиляции квартиры

Проектирование и расчет приточной вентиляции для жилого помещения проводят в несколько этапов:

• расчет количества воздуха;
• подбор вентиляционных каналов;
• расчет подогрева;
• выбор размеров решеток, клапанов и других элементов;
• расчет вентиляторов или ПУ;
• выбор автоматики.

Взятая для примера квартира общей площадью 81 м2 состоит из трех жилых помещений. Используя нормы расчета из СНиП, составим таблицу необходимого воздухообмена для каждой комнаты. Так как в квартире проживают 5 жильцов, то на одного человека приходится меньше чем 20 м2 площади. Гостиная и кухня объединены (добавляем 100 м3/ч на газовую плиту).

Подача организовывается в гостиную и спальни, а вытяжка с помощью настенных вентиляторов и вентиляционных каналов из зоны газовой плиты, санузла и ванной.

Схема вентиляции квартиры.

Приточные решетки и диффузоры размещаются на некотором удалении от вытяжных элементов. Воздух подогревается электрическими, водяными нагревателями или тепловыми насосами.

Классификация видов приточной вентиляции

Приточные системы вентиляции классифицируются по ряду признаков:

По наличию или отсутствию воздуховодов:

• бесканальные, в которых свежий воздух проникает в помещение непосредственно через приточные отверстия в стенах или окнах здания;
• канальные, в которых свежий воздух подается в помещения по системе воздуховодов.

По конструкции вентиляционной сети:

• сборные, состоящие из отдельных элементов, соединенных между собой воздуховодами;
• моноблочные, в которых используется установка приточной вентиляции, конструктивно объединяющая в отдельном корпусе несколько элементов системы (фильтр, вентилятор, воздухонагреватель, аппаратуру системы управления и т.д.).

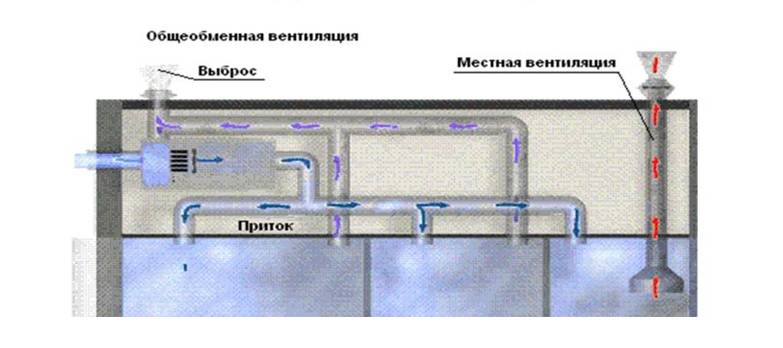

По способу вентиляции:

• местные, которые подают поток свежего воздуха к определенным местам в помещении;
• комплексные, осуществляющие полный и равномерный воздухообмен в помещении.
• аварийные (противодымные) системы, препятствующие распространению дыма и способствующие безопасному удалению людей из здания при пожаре.

Основные задачи

Объем и скорость воздушных масс можно регулировать автоматикой

Приточная установка фильтрует воздух и подает очищенные объемы в магистраль для последующего распределения по комнатам. В теплое время организовывается охлаждение потоков, а зимой — подогревание. Схема включает водяной, угольный фильтр и электрические калориферы. Скорость потокам придается с помощью вентиляторов, управление осуществляет автоматика. Используется изоляционный материал для защиты от холода и шума. Если приточная система оборудуется воздухоохладителем, она носит название центрального кондиционера.

Вентсистема обеспечивает:

• поступление требуемого объема воздуха извне;
• регулярное обновление микроклимата, а не только отдельными эпизодами;
• отсутствие резких потоков и сквозняков;
• уменьшение пыли, числа насекомых, шума.

Приточная вентиляция не решает таких вопросов, как поддержание требуемой влажности и температуры внутреннего пространства.

Что такое приточная вентиляция

Приточная система вентиляции – это система, подающая свежий воздух в дом. Она в разы эффективнее открытой форточки или предусмотренной системы вентилирования.

Так как в первом случае обмен с улицей естественный, а во втором свежему воздуху тяжелее попасть в помещение.

Модели бывают с разной структурой, рассмотрим некоторые важные составляющие приточной вентиляции.

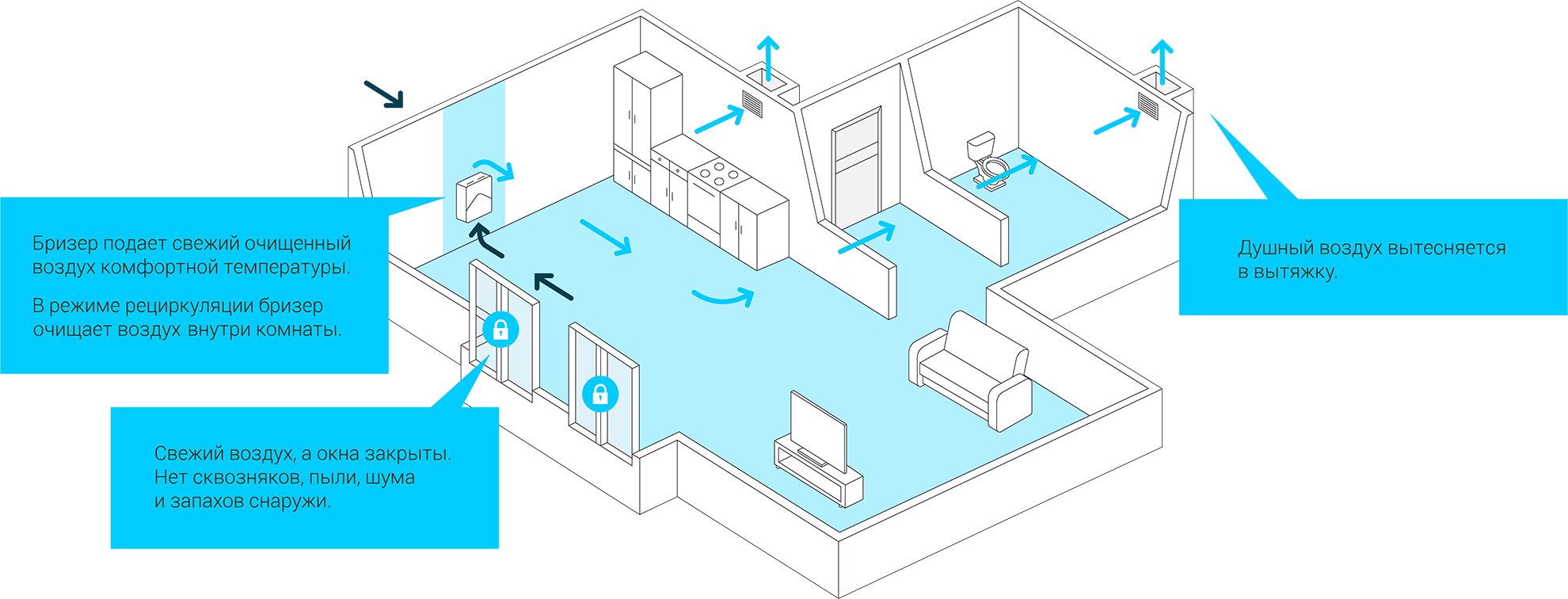

Что такое бризер

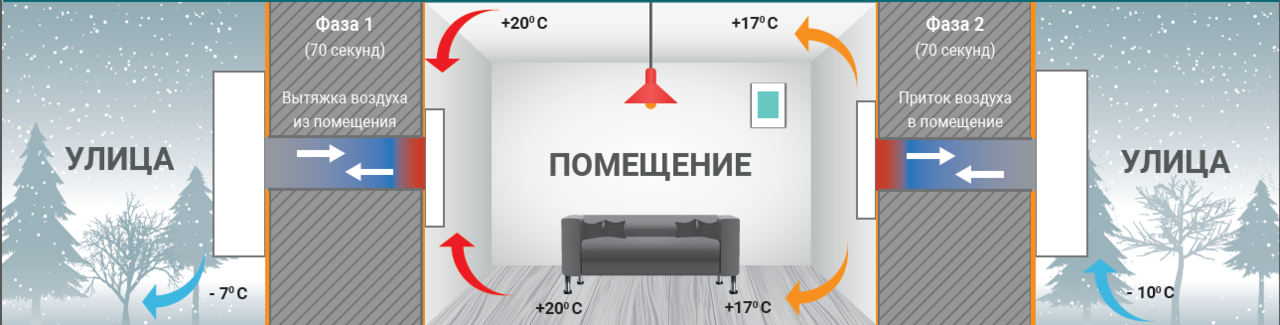

Бризер – небольшая установка, фильтрующая и нагревающая воздух. Он является одним из самых выгодных способов фильтрации помещения.

Чаще всего такое устройство используется для больших домов, но он вполне подойдет и для квартиры.

Такой аппарат притягивает воздух, а за его выталкивание должны быть ответственны обычные вентиляционные каналы.

Вентилятор

Этот элемент помогает затягивать воздух внутрь, является частью принудительной системы вентиляции в квартире или частном доме.

Благодаря его мощности помещение может хорошо вентилироваться, но система должна работать комплексно.

Один слабый вентилятор по силе затягивания воздуха равен открытой форточке, но без дополнительных комплектующих мы получаем полное отсутствие фильтрации, риск забивания каналов и многое другое. Поэтому нужно, как минимум, использовать фильтры.

Фильтры

Используются в системе приточной вентиляции для квартиры с фильтрацией.

Фильтры нужны для защиты от мелких частиц, особенно полезны для аллергиков. Они могут избавить помещение от пыли, пуха и прочих загрязнений.

Модели бывают разные – дешевые защищают помещение от попадания насекомых. Варианты подороже обладают полноценной системой фильтрации и способны остановить даже мельчайшие пылинки.

Нагревательный элемент

Используется в системе приточной вентиляции с подогревом воздуха. Элемент помогает воздуху нагреться перед тем, как попасть в помещение. Особенно полезен в местах с холодным климатом. Благодаря ему температура воздуха останется на комфортном уровне.

Выделяют электрические и водяные нагревательные системы.

Первые дешевле и больше подходят для использования в маленьких квартирках. Вторые дороже, но их устанавливают в вентиляционной системе больших помещений.

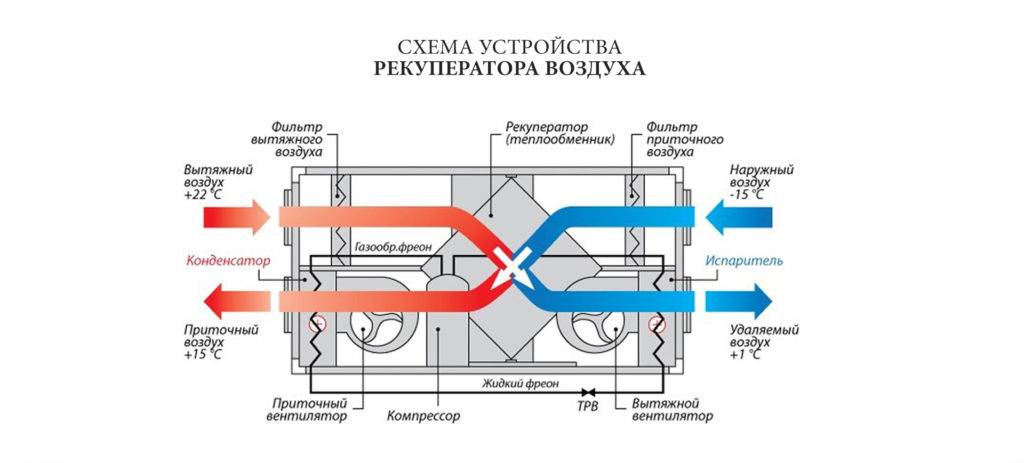

Рекуператор

Позволяет сэкономить на подогреве комнаты. Он нагревает холодный воздух за счет теплого.

Рекуператоры относятся к системам приточной вентиляции с подогревом воздуха.

Система шумопоглощения

Систему шумоподавления не стоит недооценивать. Работающие вентиляторы, не говоря уже о других элементах системы, могут доставлять много шума, тем самым принося дискомфорт жильцам.

А благодаря системе шумоподавления от системы вентиляции практически не исходит неприятных звуков. Воздуховоды

Под воздуховодом подразумеваются трубы, через которые воздушные массы попадают в комнату.

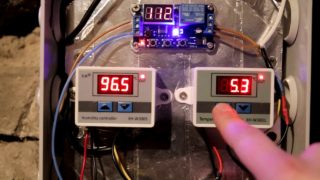

Система автоматического контроля

Необходима для автоматической регуляции принудительной системе вентиляции в квартире.

Сюда входит и контроль скорости лопастей вентилятора, и работа с фильтрами загрязнения воздуха, и даже слежение за уровнем температуры. Такие системы бывают трех типов:

1. Автоматические. Весь процесс происходит без участия пользователя.
2. Ручные. Все нужно регулировать самостоятельно.
3. Гибридные. Совмещают в себе два первых метода.

Вся система контроля состоит из нескольких датчиков температуры, котроллеров, следящих за уровнем загрязнения и регуляторов скорости лопастей вентилятора.

Основные задачи

Объем и скорость воздушных масс могут регулироваться автоматически

Приточная установка фильтрует воздух и подает очищенные объемы в магистраль для последующего распределения по помещениям. В теплую погоду ручьи охлаждаются, а зимой нагреваются. Схема включает воду, угольный фильтр и электронагреватели. Скорость потокам придается с помощью вентиляторов, управление осуществляется автоматикой. Изоляционный материал используется для защиты от холода и шума. Если приточная система оснащена воздухоохладителем, она называется центральным кондиционером.

Система вентиляции обеспечивает:

• забор необходимого объема воздуха извне;
• регулярное обновление микроклимата, а не только отдельные эпизоды;
• отсутствие резких течений и сквозняков;
• уменьшение пыли, насекомых, шума.

Принудительная вентиляция не решает таких задач, как поддержание необходимой влажности и температуры во внутреннем пространстве.

Функциональные возможности и особенности систем вентиляции

Вне зависимости от конфигурации оборудования основной задачей является поддержание оптимального состава воздуха в жилье и удаление неприятных запахов. Определить, какой способ в конкретном случае будет лучшим, можно по нескольким критериям. Рассчитывается система исходя из объема дома. Точки воздухообмена лучше делать там, где имеется источник загрязнения или нужно решение проблемы избыточного количества влаги в помещениях с повышенной влажностью. Там в первую очередь необходимо обеспечить тягу. В силу конструктивных особенностей естественный и принудительный оборот воздуха отличаются по производительности.

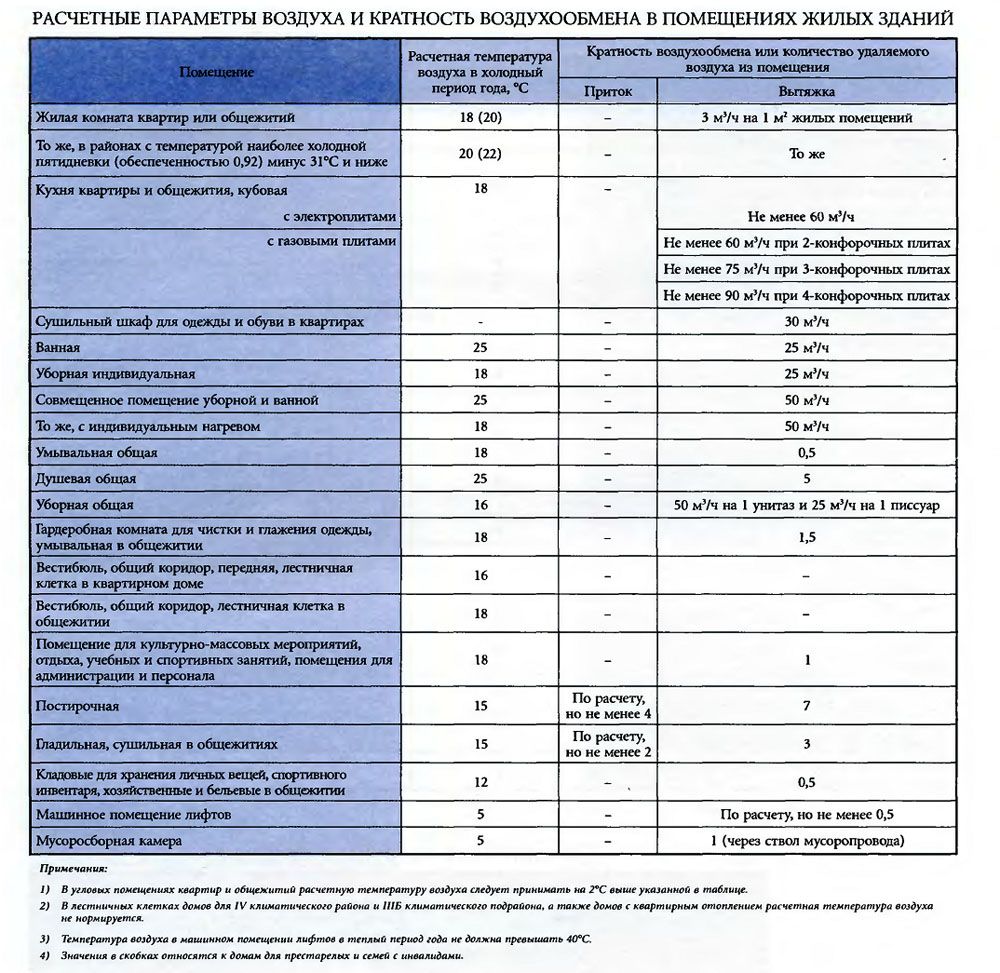

Самостоятельно правильно рассчитать мощность системы трудно. Для этого нужны специальные приборы и знания. Типовые значения при проверке производительности вентиляционной системы обозначены в требованиях для данных конструкций:

• Квартиры и отдельные комнаты — от 100 до 500 м3 в час;
• Загородные дома, дачи, коттеджи — от 500 до 2000 м3 в час;
• Административные, общественные, торговые помещения, офисы — от 1000 до 10 000 м3 в час;
• На производственных предприятиях действуют отраслевые нормы, и значения производительности могут в разы превышать аналогичные показатели для жилых и общественных зданий. После установки вентиляция тестируется на производительность.

Владельцы частных домов часто ориентируются на собственные ощущения. Однако назвать это субъективным способом определения производительности не совсем корректно

Если человек в собственном жилье чувствует дискомфорт, то поводом обратить внимание на систему вентиляции могут стать следующие причины:

• Головная боль;
• Плохое самочувствие;
• Неприятные запахи;
• Влажность;
• Неполноценный отдых и некрепкий сон.

При реализации проекта разумно использовать современные возможности по формированию эффективной, производительной системы вентиляции, которая гарантирует понижение концентрации опасных газов, избавит от пыли и взвеси. Функциональность заметно возрастает, если правильно смонтировать маршрут воздуховода и отводов от него. Диаметр труб должен соответствовать норме. Желательно установить регулирующие устройства, для дозирования количества поступающего воздуха в дом.

Повышает эффективность система автоматизации. Так контроль над всеми показателями поможет поддерживать нужный баланс по всем значениям. Например, происходит вымораживание влаги зимой, когда наступают сильные морозы. Воздух в помещение и так обычно пересушен, и недостаток воды сказывается на состоянии. Корректируется состав принудительным увлажнением. Небольшие затраты окупаются меньшими  расходами на отопление, а главное приток свежего воздуха в помещение способствует здоровой и комфортной атмосферой в доме.

Фильтр

Вентиляционный фильтр — крайне простое устройство: примерно во всех случаях это просто железная коробка, внутри которой находится фильтрующий материал. В простых случаях он, чтобы обеспечить максимальную площадь фильтрации, изгибается внутри гармошкой, в более сложных — имеет форму карманов.

С задачей фильтрации пыли, пыльцы, а тем более — мелкого мусора и насекомых легко справляется простейший фильтр типа FSL, внутри которого стоит изогнутая домиком проволочная рама с нацепленным на неё куском фильтрующего материала (рекомендую сразу купить рулон такого, вам предстоит менять его примерно раз в квартал).

Замечу, что фильтр создаёт довольно серьёзное сопротивление воздуху — особенно когда в него набьётся пыли. Поэтому, если место позволяет, можно поставить фильтр покрупнее, например, FSL 160 или FSL 200, с переходником на 100 или 125 мм вашего вентилятора.

Второй связанный с фильтром вопрос — где его ставить, до вентилятора или после?

• до вентилятора — не придётся чистить от пыли и прилетевшего мусора сам вентилятор, всё это останется на фильтре;

• после вентилятора — работа вентилятора будет эффективнее (лопасти дают чуть большую производительность в плотном воздухе перед фильтром, а не разреженном после).

Мне выбранного вентилятора хватает с запасом, так что у меня фильтр стоит до него. Если планируете поставить два фильтра — вторым, очевидно, можно ставить фильтр тонкой очистки HEPA, то имеет смысл предварительную фильтрацию делать перед вентилятором и с фильтротканью класса порядка G3, а HEPA ставить после него.

Ах да, про классы фильтров.

От класса фильтра зависит и его конструкция. G-фильтры часто делаются плоскими или «домиком», есть даже фильтры формата врезки в круглую трубу воздуховода, в то время как M-фильтры — карманного типа, с большой рабочей поверхностью фильтра, что позволяет эксплуатировать их без очистки дольше, несмотря на более высокий класс фильтрации (но и места они тоже занимают побольше).

Впрочем, вот, например, карманный фильтр класса G4.

Фильтроткань не очень официального класса G5, на которую я дал ссылку выше, обеспечивает схожий с M5 уровень фильтрации, то есть задерживает уже и пыльцу, и мелкую пыль, но ставится в простые корпуса моделей G-серии.

Необходимость эффективной приточной вентиляции

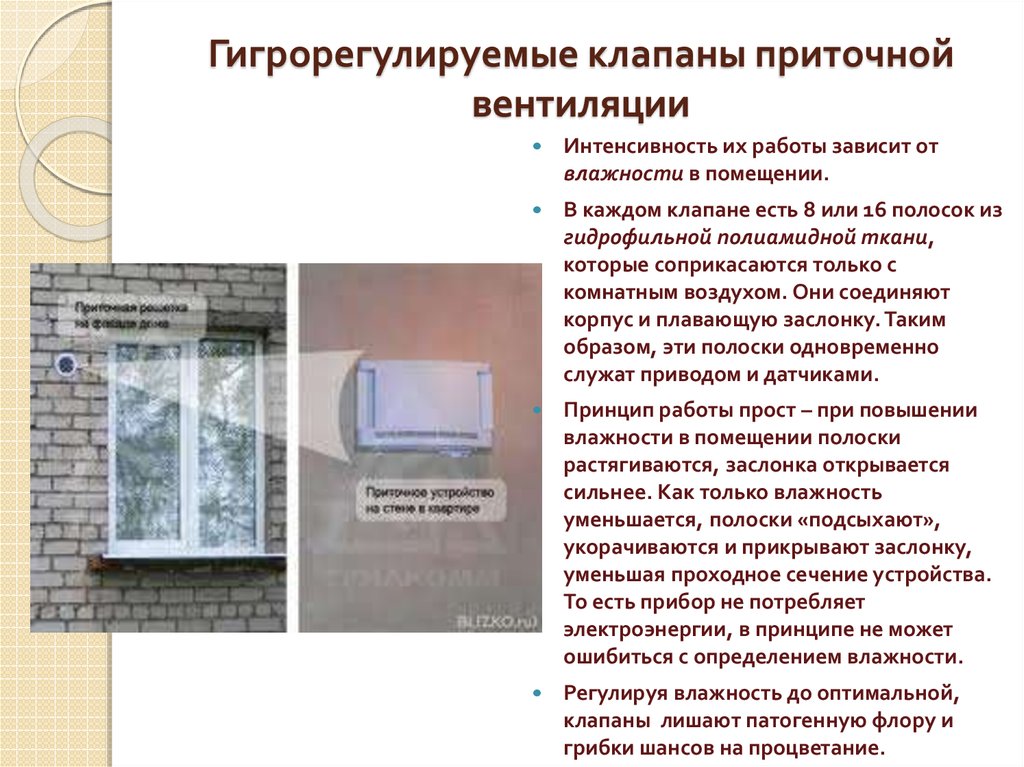

Клапан приточной вентиляции, через который поступает воздух с улицы

Приточно-вытяжная вентиляция отличается от кондиционирования тем, что использует наружный воздух с улицы. Спертый воздух негативно влияет на здоровье и эмоциональное состояние, поэтому нужно обязательно добавить свежей атмосферы. Отработанные массы удаляются с помощью вытяжки.

В помещении, где постоянно находятся люди, необходимый воздухообмен составляет 30 м3/ч на человека, а при отсутствии рекомендуется перевод в дежурный режим. Для квартиры, где проживает 4 жильца, вентиляция должна менять воздух со скоростью 120 м3/ч, а при отсутствии людей — 40 м3/ч.

Металлопластиковые оконные блоки со стеклопакетами подают воздух на уровне 2-5 м3/ч и не обеспечивают даже аварийную вентиляцию, несмотря на встроенные устройства микровентиляции, самовентиляции и кондиционирования. Имеется в виду что-то о выделении вредных веществ, насыщающих микроклимат из мебели, современной отделки. В таких условиях необходима организованная приточная вентиляционная установка.

Виды вентиляционных систем

Обеспечить постоянный приток свежего воздуха можно двумя способами. Естественной и принудительной вентиляцией. Реализовать на практике оба вида можно различными методами. При монтаже системы учитывается необходимая ее мощность, то есть способность за определенное время доставить в жилье необходимое количество свежего воздуха. Оба вида имеют плюсы и минусы и способны справиться с задачей, при условии, что в конкретном жилье есть для этого все условия.

Естественная вентиляция

Принципом работы является тяга, возникающая с естественной циркуляцией различных по температуре воздушных масс

Городским жителям нет необходимости знать, как устроена система, важно соблюдать предписанные правила пользования. Не перекрывать, даже частично воздуховоды

Не изменять конструкцию и маршрут вентиляционной шахты. Устроена она достаточно просто — нижний конец трубопровода находится в подвале в открытом состоянии для забора воздуха (либо выведен на уровень фундамента с продухами), а верхний выведен на крышу.

Продуманная и точно рассчитанная система создает мощную тягу, которую в некоторых случаях нужно даже ограничивать. Делается это просто. Регулируемые вентиляционные решетки дозируют количество поступающего воздуха в жилье. Перекрывать центральный трубопровод недопустимо и при нарушении этого правила к собственнику квартиры могут быть применены жесткие санкции.

При строительстве частного дома перед его владельцем стоит более сложная задача. Необходимо обеспечить следующие условия:

• Достаточную тягу. Резонно воспользоваться правилом, которое хорошо знакомо печникам. Чем длиннее труба, тем больше создается тяга. Вентиляционный выход на крыше иногда делают на метр или больше от конька кровли;
• Гарантировать забор качественного по составу воздуха. Система без воздухозаборника ниже уровня пола будет не столь эффективна. В некоторых случаях естественный приток из окон, дверей и других элементов конструкции строения будет достаточен. Однако по-настоящему качественная система монтируется со специальным воздухозаборником. Его недопустимо делать в помещениях с повышенной влажностью или в котельной;
• Установить регулирующее устройство. Неконтролируемая тяга способна выдувать излишнее количество теплого воздуха, нагружая тем самым отопительную систему и увеличивая затраты на энергоноситель;
• По маршруту трубопровода установить ревизионные люки. Через вентиляционную систему проходит воздух, насыщенный продуктами горения, ворсом и другими веществами, которые осаждаются на стенках. Регулярная прочистка системы гарантирует здоровую атмосферу в жилье.

Конструктивно можно выполнить трубопровод по схемам и чертежам, которые хорошо себя зарекомендовали на практике. Для создания системы можно использовать воздуховоды из различных материалов

Важно, чтобы их диаметр и высота вентиляционной шахты отвечали необходимым требованиям, а с вытяжным воздухом удалялись вредные вещества и неприятные запахи

Принудительная вентиляция

Принципиальная схема этого вида отличается от естественной системы наличием дополнительного устройства, создающего тягу. Принудительная подача обеспечивается вентиляторами, установленными в трубопроводе. Система монтируется там, где в силу некоторых причин невозможно гарантировать естественный приток воздуха в достаточном количестве, либо имеющийся воздуховод выполнен с ошибками и не справляется со своими функциями.

Иногда принудительную вентиляцию проектируют специально. Удобна такая система во многих случаях, например, как часть комбинированной схемы. Отдельные выводы в помещениях, где необходимо быстро и качественно удалить загрязненный или слишком влажный воздух, не открывая при этом окно. Например, в ванной комнате, сауне, бане или на кухне. Вытяжка над плитой может быть независимой, либо подключенной к центральной системе. Принудительная вентиляция часто устанавливается в «умных домах». Новый подход к качеству жилья. Датчики и программируемый режим в строго указанное время включают и выключают систему, обеспечивая оптимальный по температуре и химическому составу воздух.

Особенности обустройства

В многоэтажных частных домах вентиляция обустраивается на каждом уровне

Чтобы обустроить естественную вентиляцию правильно, нужно учитывать СНИП, а также следующие параметры:

• габариты помещения;
• схема планировки комнат;
• используемые строительные и отделочные материалы (в деревянном доме допускается организация вентиляции только в санузле, на кухне и в подвале);
• количество людей, которые постоянно живут в доме;
• наличие открывающихся окон.

Каналы должны проходить по внутренним стенам. Решетки на выводные отверстия устанавливаются в ванной и на кухне. Свежий воздух поступает через комнаты. Вентиляционные каналы по всей своей длине должны иметь одинаковое сечение. Для эффективной работы не нужно делать в системе большое количество изгибов. Даже если они есть, переходы в них плавные.

Если есть печь или камин, дымоход можно применять в качестве вентиляции. Система кондиционирования должна быть сделана без ошибок. Если здание имеет несколько этажей, вентиляция обустраивается на всех уровнях. При локализации отверстий слишком высоко или низко воздухообмен становится медленнее.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.

Таблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне

Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube
