Кондиционер для приточно-вытяжной вентиляции

Что это такое

Большинство многоэтажек в нашей стране — это дома старой застройки. Их каналы вентиляции уже успели забиться или прийти в неподобающее состояние, поэтому обеспечить качественную циркуляцию воздуха они не могут. При этом сейчас во многих жилищах ставят металлопластиковые окна, дополнительно ухудшающие естественное поступление чистых воздушных масс.

Классическая сплит-система не сможет это исправить, поскольку она предназначается для охлаждения или нагрева воздуха внутри помещения. А объем углекислого газа постоянного увеличивается, что отрицательно сказывается на здоровье жильцов. Чтобы восстановить нормальный микроклимат, разработали новый вид оборудования — кондиционер с функцией приточной вентиляции для дома.

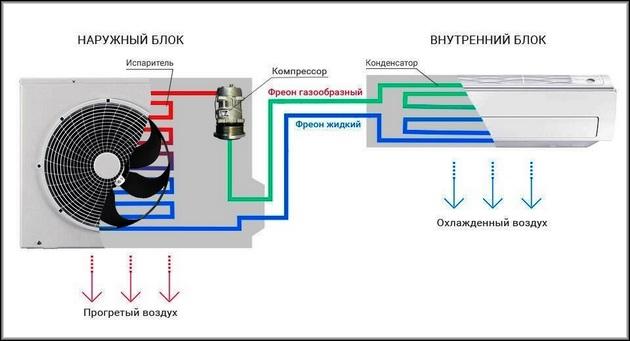

Традиционные климатические системы включают в свою конструкцию два блока:

1. Наружный. Оборудован компрессором и монтируется на фасаде.
2. Испарительный. Устанавливается в пределах дома.

Последний производит забор воздуха из помещения, а затем охлаждает его за счет понижения тепловой энергии. Охладителем в этом случае обычно является фреон, который изначально имеет газообразную форму. После прохождения через внешний блок, он переходит в жидкое состояние. Чтобы перейти в свою изначальную форму, хладагенту необходимо забрать определенную часть тепловой энергии у воздуха из внутреннего блока. А холодные воздушные массы возвращаются назад в помещение.

Говоря иначе, функционирование сплит-системы — это всего лишь рециркуляция воздуха, то есть вариант, при котором воздухообмен с улицей отсутствует. С учетом требований СНиП в комнату обязано поступать не меньше 30 м3 на 1 человека каждые 60 минут. Классическое климатическое оборудование не может это обеспечивать, а это и есть его основной минус. Для проветривания и поступления свежего воздуха с улицы потребуется открывать форточки, что летом отчасти снижает результаты работы прибора. Кондиционеры с притоком уличного свежего воздуха работают совершенно по другому принципу. Приточные кондиционеры и вентиляция помещений на их основе будут рассказаны ниже в статье.

Характеристики системы

Для себя решил, что нужно минимум 80 м3 на комнату, с двумя людьми. Если хотите почувствовать свежесть, то нужно около 120 м3.

Приточная вентиляция:

• четыре комнаты, от 80 до 120 м3 на комнату
• вытяжка осуществляется в родные вытяжные каналы (2 канала: кухня+туалет, ванная)
• возможность балансировать воздушный поток между комнатами
• требования к фильтрации EU5-EU7

Кондиционирование:

• цель — охлаждение поступающего воздуха
• забор воздуха с улицы — до 300 м3
• рециркуляция в квартире — до 300 м3
• подача воздуха в каждую комнату (три комнаты) до 200 м3

Итого:

• в режиме вентиляции от 320 м3 до 480 м3 на квартиру.
• в режиме кондиционирования до 600 м3 на квартиру.

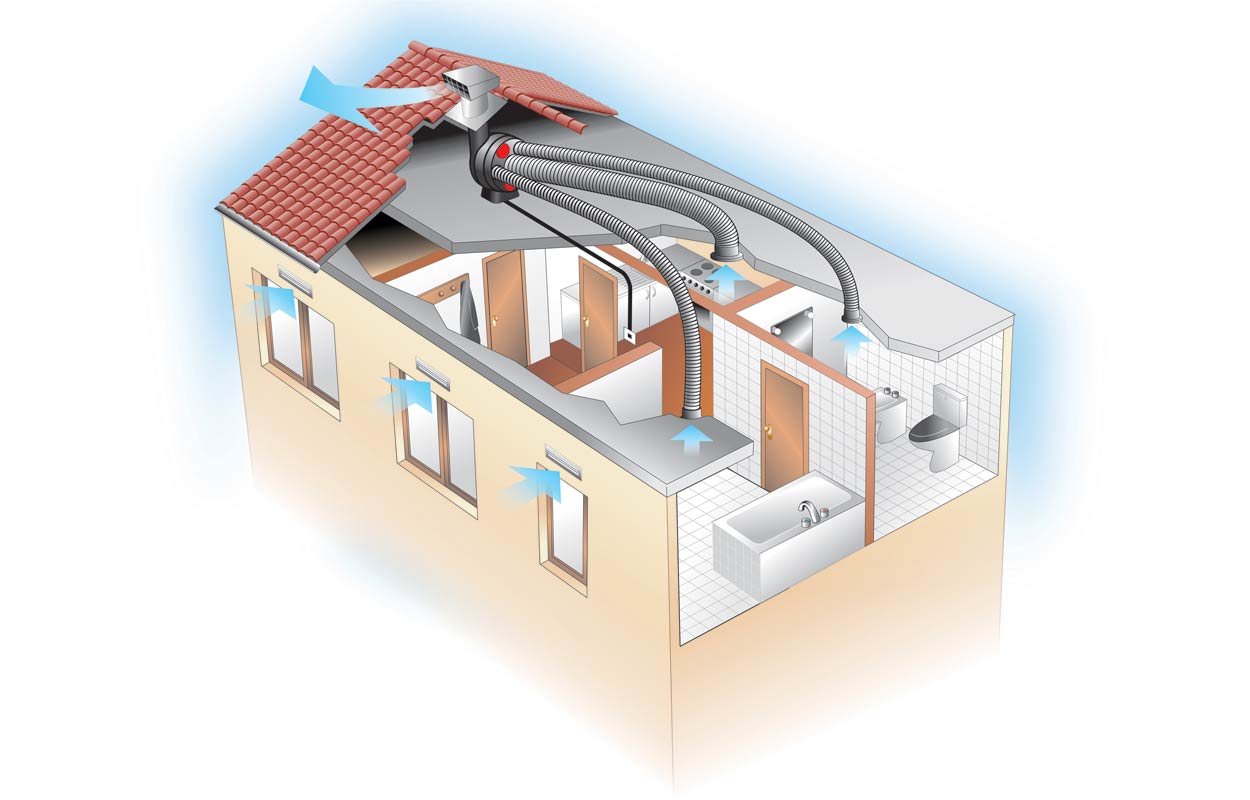

Вытяжка для кухни и зонта

Заодно с приточной вентиляцией решил сделать и “правильную” вытяжку для кухни.

• в качестве вытяжного вентилятора поставил Systemair К 160M на 500м3/час
• перед вентилятором стоит глушитель длиной 1 м
• перед глушителем — простой фильтр, чтобы ловить жир с кухонного зонта и обратный клапан подпружиненный
• все собрано 150 трубой, на этот раз пластиком
• родной вентилятор из кухонной вытяжки не включается

Параллельно собрал 125 трубой естественную вытяжку из кухни, так же с обратным клапаном, который подпружинен в открытом состоянии (при включении вытяжного вентилятора обратный клапан закрывается). Отвод от естественной вытяжки сделал в кладовку и уменьшил сечение.

Все собрано в кладовке, которая граничит с кухней.

Результат мне понравился. Шума от вытяжки практически нет, даже на максимуме.
Мощность вентилятора впечатляет, мелкий песок, который был в трубе засосал как пылесос.

И главное, благодаря глушителям, я перестал слышать рабочих с верхнего этажа (звук шел через вентиляционную шахту).

Фото монтажа:

Дополнительно в туалете поставим маленький глушитель и ирисовый клапан для регулировки потока.
Без регулировки тяга была такая, что зимой на туалете невозможно сидеть — сдувает. После ирисового поставил обратный клапан.

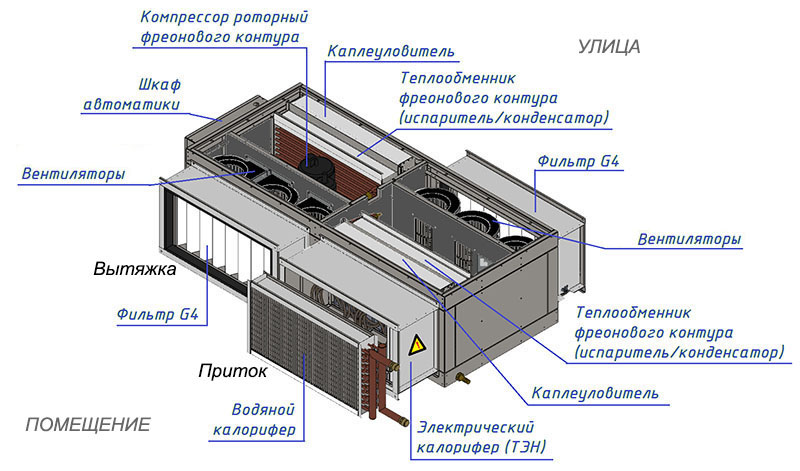

Устройство и принцип работы

Кондиционер с притоком воздуха может выть нескольких разновидностей.

Среди потребителей пользуются спросом устройства с системой принудительного притока воздушных масс, расположение блока которых канальное либо настенное. Разница устройства таких систем от стандартных заключается в:

• воздуховоде — он соединяет внутренний блок со внешним;
• очистке подаваемых смесей воздуха.

Канальные кондиционеры для вентиляции оборудуются калориферами, которые предназначены для обогрева потока воздушных масс вне зависимости от времени года. Они могут быть водяными, либо электрическими. Оборудование приточного кондиционера:

Внутренний (испарительный) блок

Состоит он из теплообменника, вентилятора, фильтра, блока для электронного управления.

Если кондиционер настенный — внутренний блок монтируют на стене.

Если вентиляционный агрегат канальный — внутренний блок монтируют в коробе или над подвесным потолком. Монтаж, таким образом, не нарушает дизайн помещения, ведь все оборудование скрыто за потолком, при этом подача воздуха осуществляется через декоративные решетки.

Внешний блок

Состоит он из компрессора, конденсаторного теплообменника, вентилятора для охлаждения воздуха, всасывающей турбины, камеры для смешивания воздушных масс.

Внешний блок монтируется снаружи. Если такой блок укомплектован центробежным вентилятором его можно установить в помещении.

Принцип работы:

• Свежие потоки воздуха подаются к кондиционеру через внешний блок при помощи всасывающей турбины.
• По воздуховодам свежий воздух поступает в смесительную камеру внутреннего блока.
• С помощью камеры, проводится процесс смешивания входящих свежих воздушных потоков и оттоков воздушных масс помещения.
• Затем уже смешанный воздух проходит очиску.
• Перед подачей воздушных потоков в помещение они дополнительно обрабатываются (нагрев, охлаждение, увлажнение и т.д.) соответственно заданным пользователем параметрам, которые могут поддерживаться автоматически.

Переход на водяной подогрев

Закончился 2013 год эксплуатации приточки совместно с канальным кондиционером.
Было потрачено 6700 КВт электроэнергии. Большая часть пошла на нагрев воздуха зимой электрическим калорифером.

Запланировал переход с электричества на воду. Из чего будет состоять система:

• Контролер автоматики — OPTIMUS 911. Выбрал его по нескольким причинам:

  • умеет управлять моим вентилятором по сигналу 1-10 В
  • умеет одновременно управлять водяным нагревателем по сигналу 1-10 В и плавно электрическим калорифером по ШИМ. Электрический калорифер подключается, если у водяного не хватает мощности.
  • умеет автоматически снижать скорость вентилятора, при снижении температуры обратной воды ниже дежурного значения.
  • имеет несколько режимов защиты от замораживания: по температуре воздуха, по температуре обратной воды, по капиллярному термостату.

• Водяной калорифер Systemair VBC 200-2

• Смесительный узел с трехходовым краном и приводом управления по сигналу 1-10 В

• Рециркуляционный насоса для малого контура

Параметры системы отопления:

• Давление в системе отопления 6-10 Атм
• Температура — от 45 °C (на улице 0 °C) до 70 °C (на улице -28 °C)

Несколько фоток, во что превратилась система после перевода на воду

• так выглядят электрический и водяной калориферы

• щиток автоматики

• смесительный узел

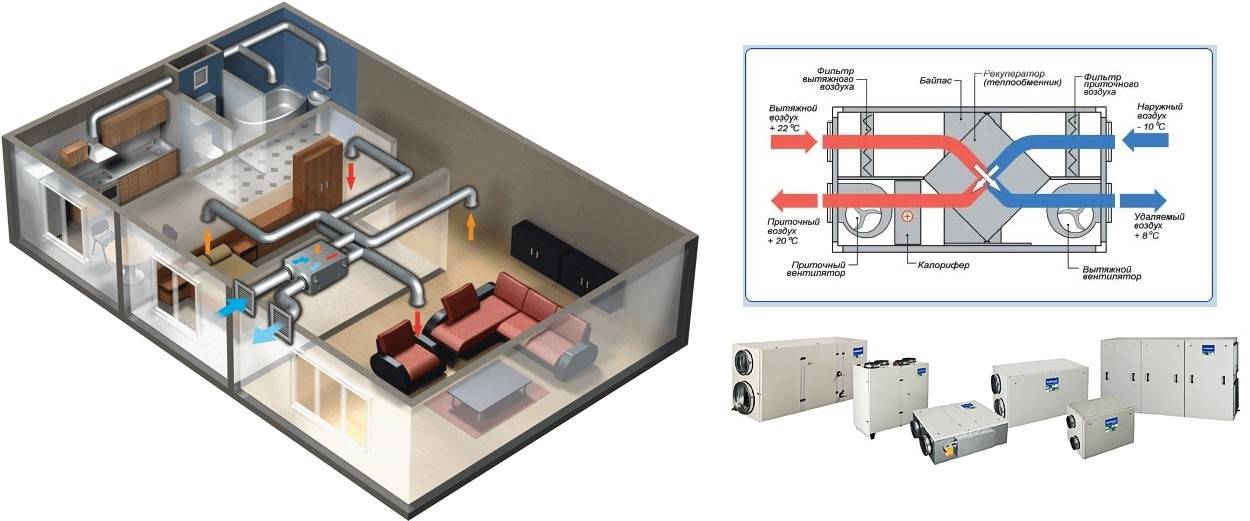

Два в одном – кондиционер и вентиляция

В наши дни одним из популярных решений вопроса вентиляции после установки металлопластиковых окон стали кондиционеры с подмесом воздуха. Они способны выполнять одновременно две функции: создавать оптимальные условия для проживания, то есть позволяют регулировать температуру воздуха и уровень влажности, и насыщать помещение свежим воздухом, что значительно улучшит самочувствие жильцов.

Каковы же принципы работы?

Внутренний блок

Сплит-система нуждается в двух основных блоках:

• Внутренний;
• Наружный.

Первый включает в себя воздушный фильтр, панель управления, вентилятор и прочее. В наружный блок входят компрессор и автоматика.

Где будет лучше разместить модули?

Внутренний блок часто устанавливают на балконе. Он не занимает много места, работает тихо, что положительно влияет на комфорт. Также возможна установка настенной сплит-системы за подвесным потолком. Оборудование сделано так, что оно ни капли не навредит интерьеру квартиры. Глазу будут видны лишь декоративные вентиляционные решетки.

Наружный блок монтируется со стороны улицы. С помощью тонкой фреоновой трубки он соединяется с внутренней частью вентиляции. К внутреннему блоку еще подключают калорифер.

Наружный блок

Работа совершается следующим образом. Сначала воздух забирается с улицы, затем по каналу он переходит в смесительную камеру. Во внутреннем блоке воздух фильтруется, подогревается или охлаждается и подается в помещение.

Микропроцессорное управление

Это своего рода мозг всей сплит-системы с вентиляцией. Благодаря электронной системе управления режимы работы кондиционера будут изменяться в зависимости от изменения погодных условий.

Умный кондиционер в осенний и весенний период не будет сразу включать калориферы для подогрева воздуха. Он воспользуется режимом «теплового насоса», что позволит сэкономить на электроэнергии. Многое современное оборудование оснащено подобными «мозгами». Это приводит к сокращению потребления электричества к минимуму.

Преимущества системы

В работе кондиционера с вентиляцией можно выделить 5 основных преимуществ:

1. Свежий воздух в любое время года;
2. Качественная очистка воздуха;
3. Работа в режиме кондиционирования и вентилирования;
4. Легкость в управлении;
5. Тихая работа оборудования.

Вне зависимости от времени года вы сможете насладиться чистым воздухом у себя в квартире. Мало того, вы не будете ощущать неприятного холода зимой, который может возникнуть в результате использования естественного притока. Благодаря установленным калориферам воздух будет прогреваться, прежде чем попадать в помещение. Современные технологии позволяют подобной системе работать в любых погодных условиях.

Особенно полезным качеством является очистка воздуха. Ведь если вы живете в густонаселенном городе, то для вас не новость, сколько всякой грязи находится в уличном воздухе. Благодаря фильтрам пыль и неприятный запах выхлопных газов вам больше не страшны. Конечно, придется иногда менять фильтры, но что может быть дороже вашего здоровья.

Сплит-система

Любая современная сплит-система с вентиляцией рассчитана на подачу воздуха не только в одно помещение. Если разместить в квартире сеть вентиляционных каналов, то можно будет создать одинаковые условия для проживания во всех комнатах. Стоит лишь отметить, что оборудование не сможет создать разные климатические условия для комнат.

Что может быть проще, чем настроить работу вентиляции с кондиционированием, сделав всего пару нажатий на кнопки пульта. Кондиционер самостоятельно настроит все оборудование благодаря датчикам. Нужно лишь выставить нужную температуру и задать необходимое количество входящего воздуха.

Бесшумность работы кондиционера достигается благодаря тщательно подобранным материалам, которые поглощают все звуки. Также во время монтажа следует использовать материалы, которые будут поглощать вибрацию и звуки от работы оборудования.

Фильтрация воздуха

После года эксплуатации озадачился вопросом замены фильтров. Решил поискать на рынке, какие есть аналоги.

Вариант 1 — купить фильтрующий материал и сшить фильтр самому.

• разобрал один старый фильтр и сделал выкройку — размер листа 350х2000 мм.
• ниже фото материала:
  • Материал прогрессивной плотности. Снаружи рыхлый, внутри — очень плотный.
  • NF300 — очень похож на то, из чего был сделан оригинальный фильтр. Легко гнется, сшить из него фильтр легко.
  • NF500/PS — очень плотный, даже жесткий. Сделать из него что-то похожее на оригинал не получится.
  • NF400/P — как раз то, что надо
• Шитьем пока не занимался.

Вариант 2 — заказать фильтр в сборе.

Качество изготовления отличное, идеально сел в родной корпус FFR 200. Для себя решил, что буду заказывать — это 2-3 кратная экономия к оригиналу.

Анализ проблемы

Вот вы купили бризер или очиститель воздуха. Как понять, что он работает и чистит воздух? Без измерительного прибора — никак.

Перед тем как решать проблему надо научиться ее измерять.

Метрики

Я решил найти прибор для измерения CO2 и загрязнения воздуха.

Загрязнение воздуха чаще всего считают по метрике PM2.5. Это содержание частиц размером <= 2.5 мкм в воздухе. Для сравнения толщина человеческого волоса 50 мкм. Почему такой размер? По-моему, для удобства: частицы такого размера наиболее распространенные и вредные для здоровья.

Далее рассматриваем только PM2.5 и CO2.

У CO2 рекомендуемый уровень внутри помещения это 500-800 ppm, типичный уличный уровень — 400-500 ppm.

Я выставил себе целевые значения метрик CO2 — 700 ppm, PM2.5 — 8 мкг/м3.

Приборы для измерения

Я купил Air Quality Pollution Monitor за $130 для измерения. Но он все время показывал нулевой уровень PM2.5. Я не разобрался как правильно его откалибровать.

Поэтому я купил отдельный прибор AirVisual Pro за $270 для подсчета PM2.5. По итогам года использования я им полностью доволен.

Большое число на зеленом фоне слева (13) это уровень US AQI. В данном приборе это просто . Маленькое число на черном фоне слева (3) — концентрация PM2.5. Справа — уровень углекислого газа (982).

Фото приборов я делал в одно время. Видно, что AirVisual Pro детектит PM2.5, а первый прибор — нет.

Измеряем воздух

С CO2 все легко: закрываем окна, ложимся с женой спать и через пару часов уровень углекислого газа повышается с 600 до 1200 ppm. Я просыпаюсь при уровне ~1300ppm. С приоткрытыми окнами — холодно, шумно и ~600ppm.

Добровольцы с приборами AirVisual Pro делятся данными по PM2.5. Эти данные собраны на карте тут, и еще есть такая карта. Типичный уровень PM2.5 в моем районе это 12 мкг/м3 или 50 US AQI. По выходным часто бывают всплески уровня PM2.5 до 20-30 мкг/м3 — скорее всего это выбросы предприятий.

Внутри моей квартиры уровень PM2.5 на 10-20% ниже, чем на улице в то же время. Почему? Не знаю, может быть погрешность прибора.

Я понял, что проблемы в моем районе и моей квартире точно есть. Воздух грязный и CO2 быстро копится.

Критерии выбора кондиционера — рекомендации специалистов

Прежде чем выбирать кондиционер с притоком, необходимо оценить реальные условия в комнате, в которой было решено установить климатическое оборудование. Если в доме находится качественная вентиляционная система, обеспечивающая нормальный воздушный обмен, дополнительно тратить деньги на приточную технику не очень целесообразно. Особенности выбора кондиционера, которые надо учитывать:

1. Определите размеры комнаты. Если потолки высокие, есть возможность установить кассетные агрегаты, не занимающие свободное пространство помещения. А с помощью подвесной системы можно убрать с всеобщего обзора внутренние модули. Если потолки невысокие, то рекомендуется подбирать изделия с напольно-настенным способом монтажа. Если комната или зал большие по размеру, есть смысл установить производительное оборудование, например, колонный кондиционер.
2. Материальный вопрос все время является одним из главных для любого покупателя. На стоимость климатической системы может влиять как производительность устройства, так и наличие различных режимов эксплуатации. Поэтому, чтобы не переплачивать, необходимо предварительно определиться какие конкретно функции нужны, а без каких вполне можно обойтись.
3. Все время внимательно изучайте технические параметры оборудования. Среди характеристик указана не только производительность, но и эффективная площадь обслуживания прибором.

Сегодня сплит-системы уже установлены практически во всех квартирах многоэтажек и частных домах. Многообразие изделий дает возможность выбрать именно то оборудование, которое подходит под ваши условия использования. Кроме того, всегда можно найти устройство, которое соответствует вашему бюджету.

Опыт эксплуатации

Наблюдения за расходом электричества:

• ноябрь 2012 — 613 кВт/ч (теплый месяц был)
• декабрь 2012 — 1208 кВт/ч
• январь 2013 — 1128 кВт/ч (не полный месяц — на новый год уезжали)

По расходу воздуха — держал все время на минимуме примерно 150-200 м3/час на всю квартиру. В целом результатом доволен.

Шума из решеток нет — то есть вообще нет.

Чтобы не сомневаться что вентиляция работает — наклеил на решетки новогодний дождик (на радость кошке).

Была жаркая неделя май 2013 — начал активно использовать кондиционер в режиме охлаждения.

• В режиме приточки расход порядка 300 м3/час (по 100 м3/час на комнату). Скорость на выходе из решеток — 1,2 м/с
• При включении канального кондиционера на максимальную скорость — расход — 600 м3/час, из них 300 м3/час с приточки и порядка 300 м3/час — рециркуляция. Скорость на выходе из решеток — около 3 м/с.

Субъективные наблюдения при работе кондиционера:

• Температура на выходе из решеток около 11 °C.
• Быстро охладить квартиру таким кондиционером (около 3,5 Квт по холоду) не получается. Но если он постоянно работает на минимальной скорости, то в квартире вполне комфортно (воздух на улице + 28).
• Основной комфорт, по моему мнению, достигается не за счет снижения температуры (не превышает 2-3 градусов), а за счет снижения влажности.
• Шум из приточных решеток не напрягает даже ночью. Решетки отлично регулируют воздушный поток, можно сделать так, чтобы не направлять на кровати детей.
• При скорости на выходе 2-3 м/с поток холодного воздуха проходит под потолком через всю комнату и нет сквозняка.

Из недостатков:

• Так как забор рециркуляционного воздуха сделан возле кондиционера, то в комнатах наблюдается существенный переток воздуха под дверью. При открытых межкомнатных дверях это не заметно, а вот если дверь закрыть — то чувствуется ощутимо.
• Нельзя регулировать температуру в отдельных комнатах. Вечером в восточной комнате хорошо, а вот западную хотелось бы еще охладить.

Камеры статического давления

Камера статического давления используется вместе с вентиляционными решетками для снижения давления, выравнивания воздушного потока и глушения шума. Камеры очень громоздкие, но без них бесполезно браться за подобный проект.

Проникся уважением к шведам — все отверстия в камерах и глушителях были закрыты полиэтиленовыми “шапочками”. Несколько фото:

Черная трубочка это оплетка тросика, которым передвигается круглый перфорированный рассеиватель. Назначение рассеивателя — регулировать поток, увеличивая или уменьшая сопротивление потоку, ну и сам поток естественно рассеивать в камере, чтобы он не бил прямо на выход из камеры узкой струей, а распределился по всему сечению выхода.
Прозрачные трубочки предназначены для подключения к дифференциальному манометру при проведении пусконаладки. На ярлыке указан K-фактор, по которым можно, измерив разницу давления дифференциальным манометром, получить расход воздуха через камеру.

Виды

Как отличить классические сплит – системы приточной вентиляции для квартиры от приточного кондиционера? Их отличие лишь в устройстве канала воздуховода, который объединяет внутренний и внешний системные блоки. Это может быть:

Мембрана

В кондиционерах с приточной вентиляцией работу канала воздуховода регулирует специальная мембрана. Она обладает высокой пропускной способностью.

Скорость проникновения молекул различных газов в два раза меньше скорости проникновения молекул кислорода. Такая пропускная способность способствует поддержанию естественных показателей уровня кислорода.

Из-за высокой ценовой политики самого устройства, его монтажа такие агрегаты не пользуются особым спросом среди потребителей.

Модульная система

Она дополняет установленную систему кондиционирования. За основу принят рекуператор, который оборудован воздуховодом, отдельным внешним блоком. Этот блок монтируется возле уже установленного внешнего блока.

Внешний блок модульной системы оборудован небольшими воздуховодными трубками, по которым перемещаются и обмениваются теплом воздушные потоки.

Минусы:

• Массивный настенный короб.
• Воздухообмен составляет примерно 20м3/час. Таких объемов недостаточно для полноценной жизнедеятельности человека. Поэтому такая циркуляция воздуха не может считаться полноценной.

С появлением приточной вентиляции модульные системы стали неактуальными. Они снимаются с производства.

Что бы я сейчас делал по-другому если бы проходил путь с нуля

1. Я бы проверял работу вентиляции с помощью прибора для измерения pm2.5 сразу на демо-стенде производителя.
2. Я бы проверял на демо-стенде устройство корпуса и блока фильтров: нет ли там щелей.
3. Я бы не обращался в Minibox. Дело даже не в утечках воздуха, а в подходе к решению моей проблемы.
4. Я бы ставил не готовую систему с HEPA фильтром, а отдельно вентиляционную установку и отдельно блок фильтров. Вентиляцию я бы смотрел в первую очередь от Turkov: про них были отличные отзывы. Блоки фильтров — например, этот или этот.
5. Я бы ставил систему с воздухообменом от 600 м3/ч чтобы она была еще тише моей текущей на 350 м3/ч, например, Turkov Capsule 600. Разница в цене c 350 м3/ч небольшая.
6. Я бы не стал покупать Air Quality Pollution Monitor. Купил бы только AirVisual Pro.
7. Возможно, поставил бы бризер вместо приточки: это дешевле и проще. Как вариант, Тион с шумоглушителем. Либо посмотрел бы на бризеры, которые могут быть тише Тиона, например, бризер от Xiaomi. Для комнаты, не граничащей с балконом, я рассматриваю это как основной вариант.
8. Был бы готов к тому, что вентиляция в квартире — во многом случайность. Не знаешь заранее, на какую скорость надо будет поставить вентиляцию или бризер для твоей комнаты. Поэтому не знаешь заранее и уровень шума, даже если съездишь послушать.

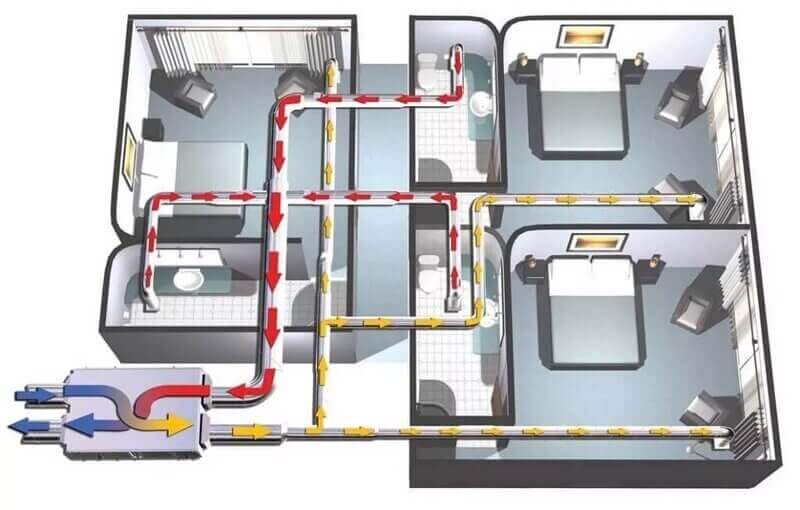

9. Присмотрелся бы к системам с рекуперацией для экономии счетов за электричество и сохранения влажности. В ноябре-декабре у меня уходило 1500 руб на электричество для обогрева воздуха в вентиляции. Изначально я отбросил рекуперацию, думая что по закону ее нельзя делать в многоквартирных домах. Но, похоже, я ошибался.
10. Проклеивал бы все не обычным, а алюминиевым или армированным скотчем. В комментариях и на форуме ixbt указали, что так лучше, и обычно алюминиевый скотч применяется в вентиляции.

Вентиляционные решетки

Решетки лучше заказывать в комплектации с регулятором — очень удобно регулировать поток или, например, отключить одну из комнат.

Основное преимущество таких регулируемых решеток — можно создать воздушную струю с прилипанием к потолку, которая “пробивает всю комнату”.

Например, так выглядит распределение воздушного потока в моей комнаты (4,5 х 3,5 м, высота потолков 2,7, расположение решетки в 15 см от потолка в углу комнаты) при разном расходе воздуха (температура в комнате 20 С, температура подачи 20 С):

• 60 м3 и терминальной скорости потока 0,1 м/с

• 120 м3 и терминальной скорости потока 0,2 м/с

• 250 м3 и терминальной скорости потока 0,3 м/с

Автоматика

Сделал небольшой щиток:

В щитке оставил запас для контролера автоматики и небольшого трансформатора. Схема максимально простая:

• основной выключатель, который отключает и приточку и кондиционер.
• отдельный выключатель на кондиционер
• отдельный выключатель на калорифер
• маломощное реле (1А) подключено к выключателю скорости вращения вентилятора приточки (0-10В)
• маломощное реле коммутирует два реле — 16А-на вентилятор и 25А-на контролер управления калорифером

Датчик температуры поставил в канале сразу после входа воздуховода в квартиру.

1-работает только приточка и калорифер

• приточка гонит воздух в обход канального кондиционера
• скорость воздуха на выходе их решеток — 0,8 м/с (соответствует расходу примерно 60 м3/час, 250 м3/час на всю квартиру).
• воздух из решетки распространяется не очень далеко, практически сразу падает на пол.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• температура на регуляторе установлена на 20 °C. На выходе из решеток температура около 21 °C.
• расход электричества несколько удручает, за ночь — 10 кВт/час (на улице было примерно +5 °C)

2-работает приточка и канальный кондиционер в режиме нагрева

• приточка гонит воздух в канальный кондиционер
• кондиционер дополнительно забирает воздух из квартиры
• скорость воздуха на выходе их решеток — 2,0 м/с (соответствует расходу 150 м3/час, 600 м3/час на всю квартиру, из которых 200-300 м3/час из приточки).
• кондиционер работает в режиме нагрева. На выходе из решеток температура около 40 °C.
• воздух из решетки распространяется на всю комнату.
• комфортность полностью устраивает, в квартире не чувствуется недостатка воздуха.
• расход электричества за ночь — 5 кВт/час
• Этот режим мне нравится больше всего. Мы замечательно отапливаем всю квартиру.
• Одна проблема — за ночь наружный блок кондиционера полностью замерзает и превращается в большой морозильник.

Система очистки воздуха для квартиры – установка Тион

Приточная вентиляционная установка обязательно должна обеспечиваться системой очистки, потому что входящий снаружи воздух – это в первую очередь пыль. Для этого используются различные фильтрационные материалы. Рассмотрим, как очищается входящий воздух на примере приточной установки Тион Бризер 02. На фото ниже показано, из каких фильтров состоит данный прибор.

Приточная вентиляционная установка Тион Бризер 02

В установке используется трёхступенчатый фильтрационный слой, состоящий из разных фильтрационных материалов:

1. Первая ступень задерживает крупные твёрдые примеси.
2. Вторая задерживает мелкие частички, пыльцу и дым. Это фильтр в виде гармошки, изготовленный из волокнистого материала.
3. Третья – это адсорбционно-каталитический фильтр, задерживающий микробыи запахи. В основе устройства лежит активированный уголь мелкими гранулами.

Сами установки приточной вентиляции Тион классифицируются по производительности, которая зависит от размеров и скорости вращения вентилятора. Сегодня производитель предлагает три позиции с производительностью 45, 70 и 120 м³ воздуха в час.

Что касается обычных стеновых клапанов, то внутри них располагается фильтр для воздуха в квартиру в виде свёрнутого в цилиндр материала. Здесь производители используют материалы, разные по структуре, основное требование к которым –максимальная очистка подаваемого воздуха. Фильтр может быть установлен или внутрь трубы клапана, или в наружный блок, установленный на внутренней стенке комнаты в квартире.

Воздушный клапан с фильтром, расположенным внутри крышки

Выбор фильтров воздуха для квартиры

К выбору фильтрационного материала надо подходить с двусторонней позиции. Чем он плотнее, тем чище воздух на выходе, но при этом снижается скорость прохождения воздушных масс, и, соответственно, производительность самого клапана. Поэтому фильтры делятся по степени очистки:

1. Сетчатые фильтры, которые задерживают загрязнения размерами в пределах 10 мкм. Они относятся к категории фильтров грубой очистки с маркировкой G3 и G
2. Материалы средней очистки, обозначаемые G5, с помощью которых задерживаются частицы размерами в пределах 1 мкм.
3. Абсолютная очистка. Это материалы, через которые проходят только мельчайшие частички размерами меньше 0,1 мкм. Их маркировка − G7.

Принцип действия

Работает канальный кондиционер абсолютно по той же схеме, что и любой другой. Основу прибора составляет тепловой насос. Он состоит из заполненного особым газом (хладагентом) замкнутого контура (два радиатора, соединённые трубками) и компрессора, который заставляет этот газ двигаться по кругу.

Принцип работы элементов канального кондиционера

«Перекачивание» тепла осуществляется за счёт попеременного сжатия и расширения хладагента. Сжатие происходит в наружном радиаторе контура, при этом температура газа значительно возрастает, так что он становится горячим. Из-за разности температур начинается теплообмен между ним и наружным воздухом, в ходе которого хладагент отдаёт тепловую энергию, воспринятую от воздуха в помещении. Чтобы сделать теплообмен более интенсивным, наружный радиатор обдувается вентилятором.

Повышение давления в наружном радиаторе осуществляется за счёт установки на его выходе некоего устройства — дросселя, которое пропускает газ в очень малых количествах. Таким образом, нагнетаемый компрессором хладагент накапливается перед дросселем и сильно сжимается. Самый простой вариант дросселя — длинная тонкая трубка (капилляр).

Через дроссель жидкий хладагент понемногу просачивается во внутренний радиатор, расположенный в помещении (во внутреннем блоке). Давление здесь низкое, поэтому жидкость испаряется, снова превращаясь в газ. Внутренний радиатор, соответственно, называют испарителем.

Таким образом работает кондиционер

Получается, что небольшое количество газа занимает весь объём внутреннего радиатора, то есть происходит его расширение. Из-за этого хладагент сильно остывает и начинает нагреваться от внутреннего воздуха (здесь также имеется обдув). Вобрав в себя какое-то количество тепла, газ поступает в компрессор, который нагнетает его в наружный радиатор, и весь цикл повторяется.

Современные кондиционеры в большинстве своём проектируются так, чтобы была возможность перенаправить потоки хладагента и тем самым превратить наружный радиатор из конденсатора в испаритель, а внутренний — из испарителя в конденсатор. При этом тепловой насос начнёт «перекачивать» тепло в обратную сторону, то есть кондиционер будет работать в режиме отопления.

Понятно, что с понижением наружной температуры это соотношение будет всё менее выгодным, пока в определённый момент эффективность кондиционера вовсе не окажется нулевой. Поэтому эксплуатировать данный прибор в режиме отопления имеет смысл только при тех температурах наружного воздуха, которые рекомендованы производителем.

Канальный кондиционер с подмесом свежего воздуха

В квартирах используются мультисплит-системы. Они представляют установку с одним блоком, вынесенным на улицу, внутренних модулей может быть 2-4.  Система оснащена дополнительным устройством для подготовки воздуха  с улицы. В таких кондиционерах забор свежего воздуха не превышает 10 % от общего объема в циркуляционной системе. Установить и правильно рассчитать мультиситему может специалист. На всех точках выхода параметры воздуха будут одинаковыми. Это основной недостаток многоточечной сплит системы. Больше 4 точек отбора не предусматривается, потому что сбалансировать такую систему по производительности сложно.

С использованием подмеса воздуха с улицы функционирует сплит-система с настенным внутренним блоком. Но при этом наружный узел кондиционера видоизменен, используется вентилятор и камера смешения. Рядом за периметром устанавливается блок подготовки воздуха, предусматривающий зимний обогрев и сетку грубой очистки от мусора и живности.

Разводка воздуховодов

Например:

• при расходе 120 м3 желательно использовать трубу диаметром 160 мм, скорость потока при этом составит — 1,66 м/с, потеря давления — 1,8 Па на метр трубы
• при расходе 250 м3 желательно использовать трубу диаметром 200 мм, скорость потока при этом составит — 2,21 м/с, потеря давления — 2,2 Па на метр
• при расходе 250 м3 и диаметре 160 мм скорость потока составит 3,45 м/с, потеря давления резко увеличится до 6,6 Па на метр
• при расходе 300 м3 и диаметре 200 мм скорость потока составит 2,65 м/с, потеря давления — 3,1 Па на метр

Входной воздуховод я решил использовать 200 мм, разводку по комнатам сделать 160 мм. Все трубы и камеры обклеил пенофолом 5 мм

При стыковке воздуховодов нужно обращать внимание на навивку, чтобы она шла в одном направлении

Нитки каналов в комнаты у меня короткие (кроме одной), я решил заложиться на более мощный вентилятор, в надежде, что он прокачает всю сеть.

Вход выполнен со стороны балкона, обсадная труба 250 мм, внутри нее проходит приточная труба 200 мм + провода.

В комнатах смонтированы камеры статического давления.

Подборка фото:

Разновидности сплит-систем с притоком

Есть несколько видов климатического оборудования с притоком свежего воздуха. Это может быть настенный, кассетный, напольно-потолочный и мобильный кондиционер. С учетом особенностей помещения можно всегда подобрать и установить оптимальную климатическую технику.

Настенные

Приборы этого типа, в которых внутренний модуль устанавливается на стенку, являются самыми популярными для организации нормального микроклимата в жилище.

Есть изделия, которые обеспечивают комфортные условия на площади 15 м.кв. Однако бывают и более производительные устройства, которые рассчитаны на большие помещения с площадью до 150 м.кв. Недавно разработали инверторные приборы, где одновременно установлена вытяжная и приточная система.

Настенный модуль можно установить в любом месте помещения, но лучше всего для подачи свежего воздуха производить его монтаж около окна. Чем короче контур трубопровода между внешним и внутренним блоками, тем лучше будет производительность климатической техники. Настенные кондиционеры для квартиры, отвечающие за приточную вентиляцию, характеризуются привлекательным дизайном и огромным набором различных функций, среди которых есть, например, очистка, осушение, увлажнение и т.д.

Кассетные

Зачастую в помещениях общественного назначения встречается климатическое оборудование с внутренними кассетными блоками. Эти модели используются для охлаждения значительных площадей — 50÷150 м.кв. Кондиционеры характеризуются повышенной мощностью и тихой работой.

Производительность оборудования может находиться в пределах 30-150 Вт. Главное предназначение — понижение температуры в помещении либо работа в режиме теплового насоса. Чаще всего используется конструкция, где воздушный забор из помещения производится при помощи центрального отвода, а приток по 4-м сторонам за счет установленных направляющих. Если имеется всего 1 кассета, она устанавливается в подвесную систему посередине зала. Основные достоинства это привлекательный внешний вид и отличная мощность, а минус — монтаж лишь в подвесной потолок.

Напольно-потолочные

В определенных помещениях отсутствуют условия для установки кассетного климатического оборудования, а мощности настенных сплит-систем недостаточно для нормальной вентиляции. Тогда выбирается напольно-потолочное оборудование, имеющее крепежи как для монтажа к полу, так и для закрепления на потолке. Приточная вентиляция работает за счет струи чистого воздуха, направленной вдоль потолка либо стенки (в зависимости от места монтажа). Наиболее производительное оборудование имеет мощность 150 Вт, однако для маленьких комнат (45 м.кв.) вполне хватает приборов с производительностью всего 50-60 Вт.

Колонные

Этот вентиляционный прибор по своему внешнему виду похож на колонну, которая устремляется к потолку помещения. Кондиционеры превосходят свои аналоги по производительности (около 170 Вт) и обслуживают залы размером до 190 м.кв.

Принцип функционирования изделий данного вида такой же, как и у вышеописанного климатического оборудования. Однако эти кондиционеры отличаются подачей чистых воздушных масс. Струя направлена не по стенкам и не в центр помещения, а к его потолку. Здесь холодный воздух распределяется во все стороны и опускается, выталкивая уже прогретый воздух. Рециркуляционные приборы с подмесом свежего воздуха имеют высокую мощность, однако шумовой порог у них выше, в отличие от других разновидностей оборудования до 55 дБ.
