Установка приточного клапана вентиляции в пластиковые окна своими руками

Как выбрать и установить клапан приточной вентиляции на пластиковые окна

Вентиляционный приточный клапан для окон ПВХ устанавливается вверху створки окна, что позволяет создать порыв воздуха в комнату. Конструкции окон с вентиляцией способны не пропускать уличный гул, обеспечивает спокойствие и тишину, не создаются сквозняки.

• сквозняки;
• конденсат на стёклах;
• духота в помещении.

Всё это провоцирует появление плесени. Главное достоинство современного оконного блока из ПВХ профиля – это герметичность, что может превратиться в недостаток при определённых обстоятельствах, когда есть необходимо сделать проветривание помещений, а открыть окна нет возможности (зима, болен ребёнок и т.д.)

Приточные клапаны на пластиковые окна своими руками

Плесень на откосах, духота и «плачущие» окна это следствия герметичности современных пластиковых окон. Проблемы решаются установкой клапана приточной вентиляции для пластиковых окон.

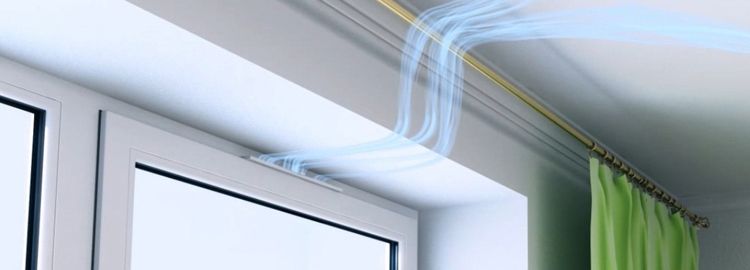

Вентиляционные приточные клапаны для окон ПВХ монтируются на верхней части створки окна, создавая подачу воздуха в помещение. Особая конструкция окон с вентиляцией не пропускает уличный гул, обеспечивая покой и тишину, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластиковых и деревянных.

Обладая некоторыми навыками и используя наши инструкции, приточную вентиляцию пластиковых окон можно организовать своими руками.

Эффективность приточных клапанов

Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить понапрасну деньги, проверьте ожидаемый эффект от работы перед покупкой клапана.

Снимите уплотнитель с верхней части оконной створки. Не нужно его обрезать, просто оставьте висеть. Чтобы уменьшить приток воздуха, вставьте часть резинки на место. Оставьте в таком состоянии окно на несколько дней

Обратите внимание на следующие параметры:

• температура в комнате;
• наличие конденсата на стеклах;
• появился ли уличный шум;
• нет ли сквозняка.

Кстати, температура воздуха в комнате после установки клапана приточной вентиляции для пластиковых окон станет ниже. Ведь в помещение поступает холодный уличный воздух. Если в квартире отличное отопление, владельцы даже не заметят разницу в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана для пластикового окна и подумать о приобретении приточного устройства с обогревом воздуха.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно. Ход работ:

1. Снимаем вентиляционную решетку.
2. На тонком картоне делаем ее выкройку и вырезаем.
3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
5. На скотч прикрепляем эти створки к картонной раме по бокам.
6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

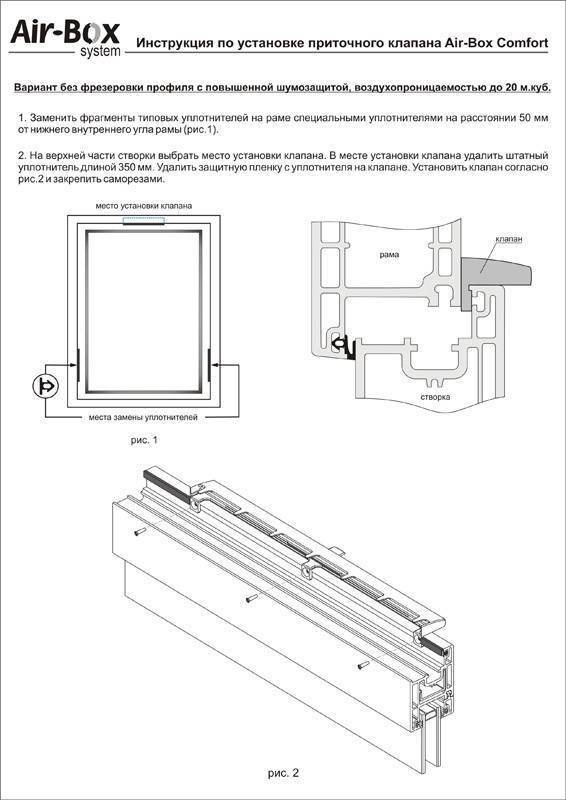

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

• сам клапан в комплекте;
• канцелярский нож;
• отвертка или шуруповерт;
• линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

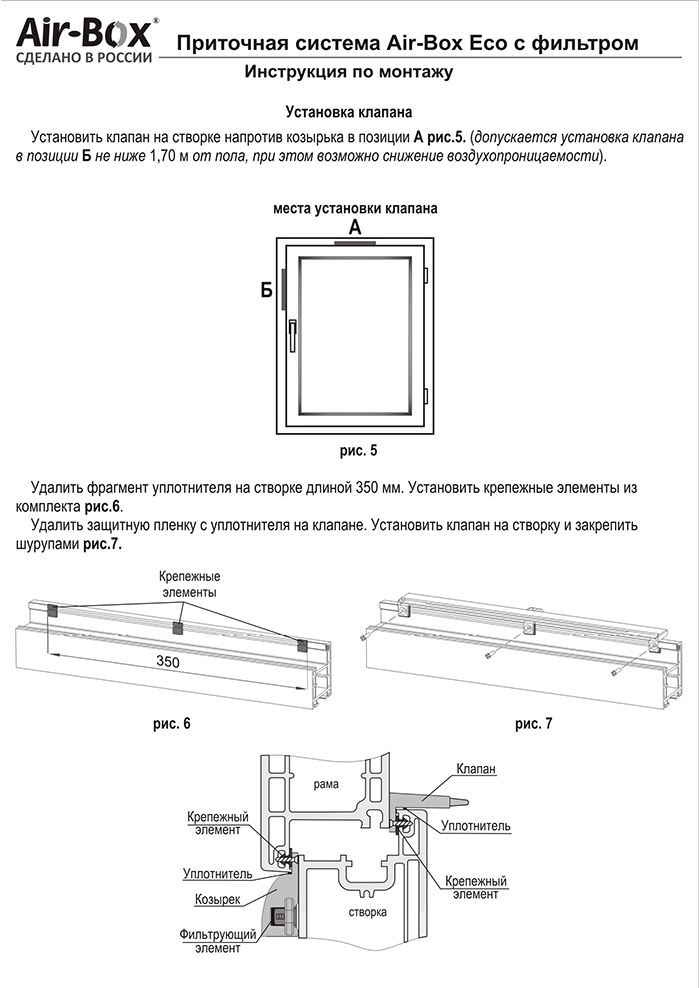

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

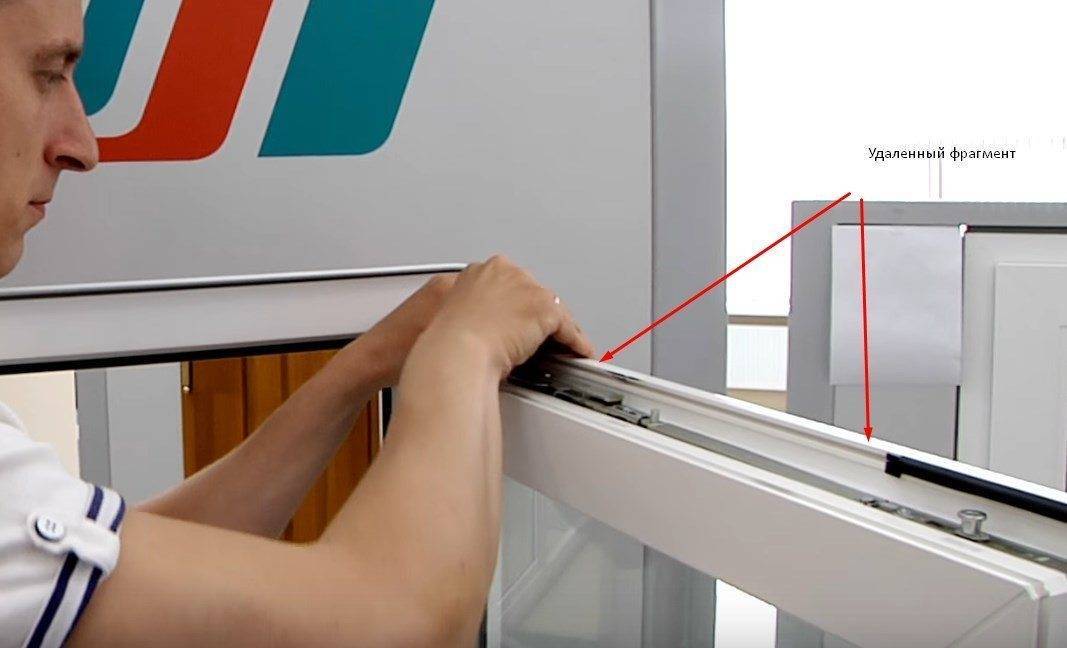

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

https://youtube.com/watch?v=BotwVGyYUwA

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

• прямого типа;
• угловыми;
• пружинными;
• шариковыми;
• устанавливаемыми при помощи фланцев;
• створчатыми;
• монтируемыми при помощи пайки;
• изготовленными под разборотовку.

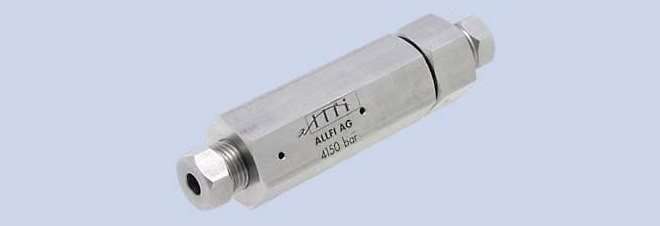

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

• с запорным элементом, выполненным в виде плоского клапана;
• шариковыми;
• мембранными;
• лепестковыми;
• с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

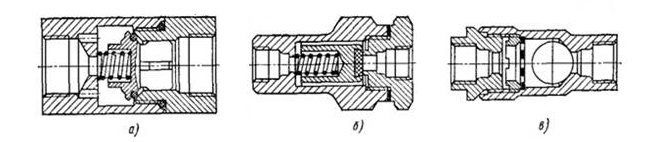

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Виды клапанов

На рынке представлены такие виды вентиляционных клапанов:

1. Клапан щелевого вида. Бывает исполнен механически и автоматически. Проветривает помещение свежим воздухом при помощи канала, что имеет размер 170-400*12-16 мм. Приточный клапан имеет два блока: наружный (или впускной) и внутренний (или регулирующий), либо он универсальный. Достоинствам этого вида – это возможность обеспечивать большой воздухообмен и устанавливать без демонтажных работ оконные блоки.

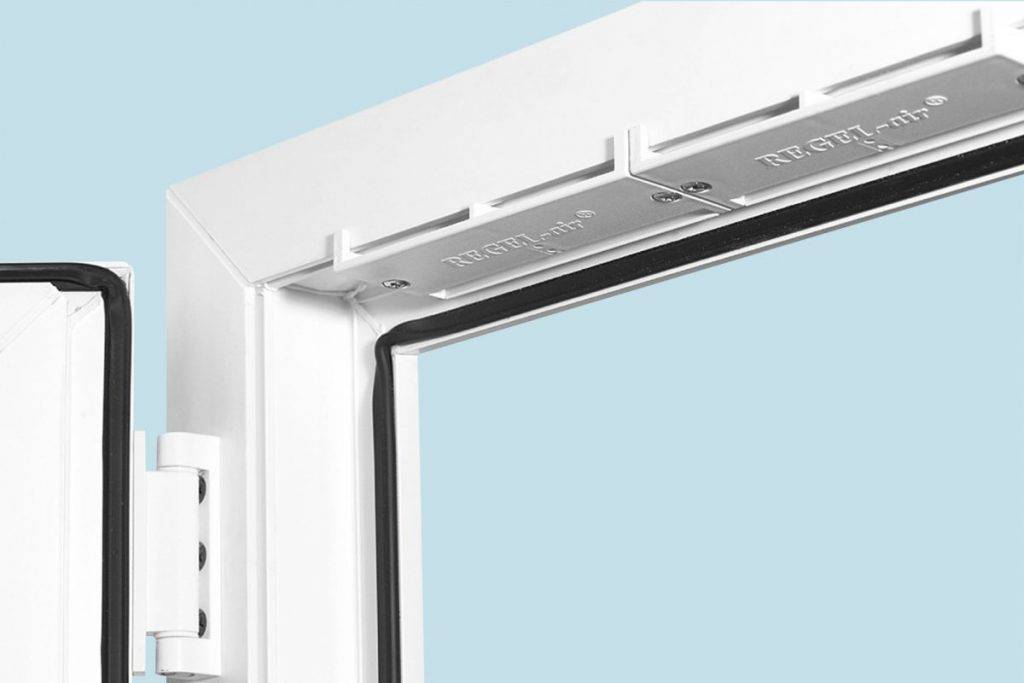

2. Клапан фальцевого вида. Обеспечивает приток воздуха через фальцевые вырезы в оконном блоке. Имеет малую пропускную способность, сохраняет уровень звукоизоляции, отличается демократичной стоимостью и также не нуждается в демонтаже окна при установке.
3. Клапан накладного типа. Имеет очень сильный приток воздуха и серьёзные недостатки. Их нельзя установить на пластиковое окно, этот вид ухудшает показатели звуко – и теплоизоляции. Широкую популярность имеют в оборудовании вентиляций производственных объектов.

Рекомендации по монтажу

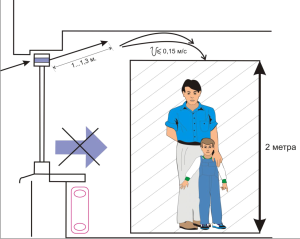

Если вы решили установить приточный клапан в стену своими руками, то должны учесть, что не все модели предназначены для установки в произвольное место наружной стены. Наиболее удачными всё же являются участки:

• на уровне трети от высоты окна;
• рядом с радиатором, под подоконником.

В последнем случае воздух, попадающий внутрь, будет нагреваться. В первом он будет смешиваться с тёплым воздухом. Оба варианта хороши, ведь расположение позволяет скрыть устройство за шторами. В качестве единственного правила, которое необходимо учитывать в первом случае, выступает соблюдение расстояния в 30 см от клапана до оконного откоса. В ином случае участок может промерзать при понижении температуры за окном.

Установка приточного клапана вентиляции в пластиковые окна своими руками

Плесень на откосах, духота и «плачущие» окна это следствия герметичности современных пластиковых окон. Проблемы решаются установкой клапана приточной вентиляции для пластиковых окон.

Вентиляционные приточные клапаны для окон ПВХ монтируются на верхней части створки окна, создавая подачу воздуха в помещение. Особая конструкция окон с вентиляцией не пропускает уличный гул, обеспечивая покой и тишину, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластиковых и деревянных.

Обладая некоторыми навыками и используя наши инструкции, приточную вентиляцию пластиковых окон можно организовать своими руками.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Настройки и особенности регулирования

Недостаточно просто установить вентиляционную систему и смонтировать в нужных местах вентиляционные заслонки. Для корректной работы и максимально эффективного воздухообмена требуется дополнительная настройка всей системы.

Причем корректирующие действия могут потребоваться на всех ее участках с учетом требуемых объемов перемещаемого воздуха.

Для такой наладки требуются специальные знания и навыки, поэтому самостоятельно это трудно. Скорее всего, потребуется помощь специалиста.

Для настройки системы следует придерживаться следующей инструкции:

• Производительность вентилятора и полное давление в системе должны соответствовать проектным.
• С помощью специальных регулирующих устройств проводится настройка тех ответвлений, что находятся в максимальной близости от вентилятора. Их производительность должна быть такой же, как и в проекте. Этот достигается с помощью метода плавного закрытия заслонок.
• Избыточный поток поступающего воздуха передается на более отдаленные участки, обеспечивая требуемое давление и там. Если нет специальных устройств для регулировки, допустимо устанавливать металлические заслонки.
• Регулировка считается завершенной, когда во всех участках системы устанавливается давление, равное проектному. Допускается отклонение не более 10 %.

Правильно отрегулированная система даст максимальный КПД и обеспечит наиболее эффективное воздухоснабжение всех помещений.

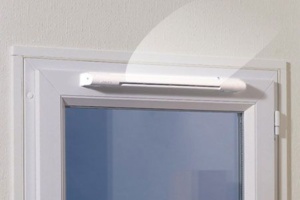

Установка приточного клапана на окно своими руками

Приточный вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер со стажем потратит на это не больше часа.

Понадобятся следующие инструменты:

• линейка;
• отвертка или шуруповерт;
• острый нож;
• клапан.

Приточный клапан для пластиковых окон своими руками устанавливается на откидную створку окна. Предварительно нужно сделать разметку посередине верхней части створки с помощью линейки. Порядок работ зависит от конструкции клапана. Так в одних случаях для оборудования окна с вентиляцией нужно только заменить участок уплотнителя на прилагающийся в комплекте. Для других моделей придется делать щель в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как выпилить приточную щель аккуратно в домашних условиях сложно.

Пошаговая инструкция как проводится установка приточного клапана для оконной вентиляции в видеоролике:

Проблемы вентиляции в помещениях с пластиковыми окнами

Деревянные оконные рамы, даже совершенно новые, не отличаются герметичностью. В домах старой постройки этот факт учитывался при проектировании вентиляционной системы. Вытяжные шахты и каналы закладывались в стены на этапе строительства. Приточная часть вентсистемы работала сквозь продуваемые рамы.

В расчет проектировщики брали естественное щелевое проветривание деревянных оконных рам и наличие обязательной форточки в каждой комнате. Воздухообмен осуществлялся по кругу, от комнат к кухне, ванной и туалету, где традиционно располагались вытяжные проемы общедомовой шахты.

Но как только в квартире, расположенной в доме старой постройки, устанавливается пластиковое окно, естественное вентилирование квартиры нарушается. В помещении изменяется химический состав воздуха, возрастает содержание углекислого газа, продуктов сгорания от работающей плиты, значительно повышается влажность воздуха, на рамах образуется конденсат в холодное время года. Возросший уровень влажности приводит к образованию плесени на стенах.

Нет притока свежего воздуха – не работает вытяжка. Из вентиляционных отверстий начинается заброс отработанного воздуха из квартир соседей. Помимо своего загрязненного воздуха жильцы получают еще и посторонние запахи.

В квартирах с газовым оборудованием отсутствие эффективной вентиляции, к тому же – это высокий риск скопления угарного газа, что является прямой угрозой жизни.

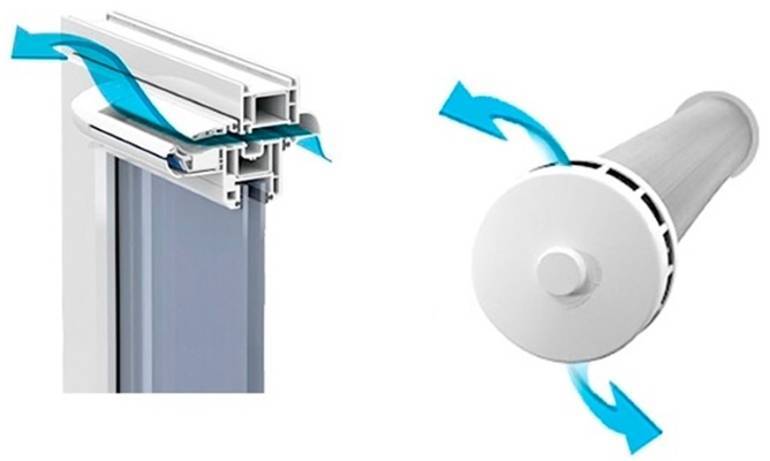

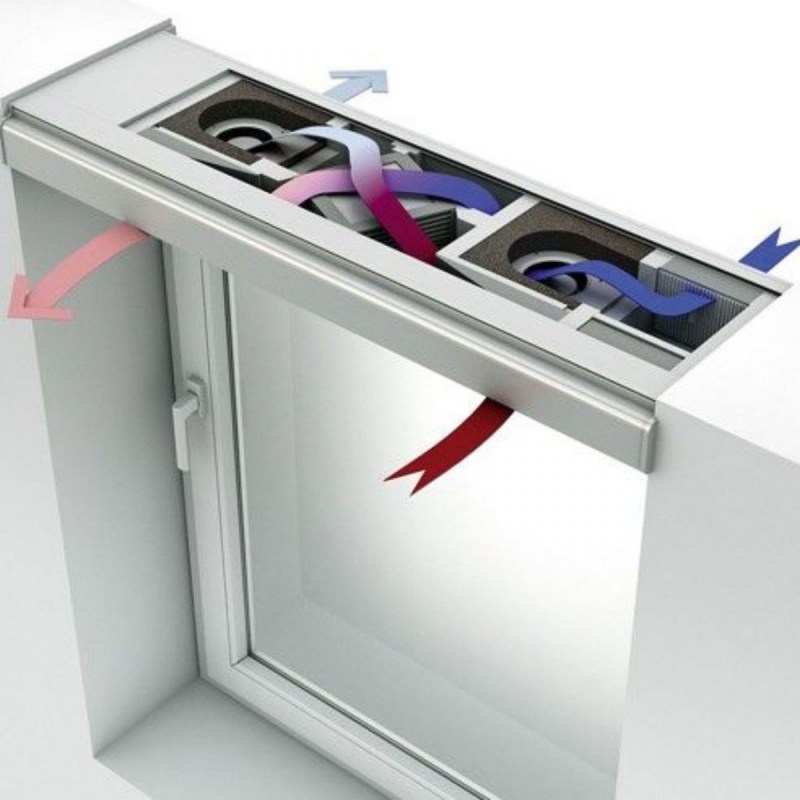

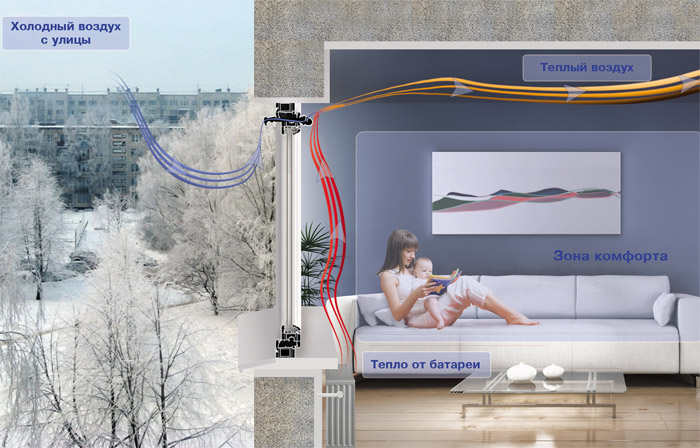

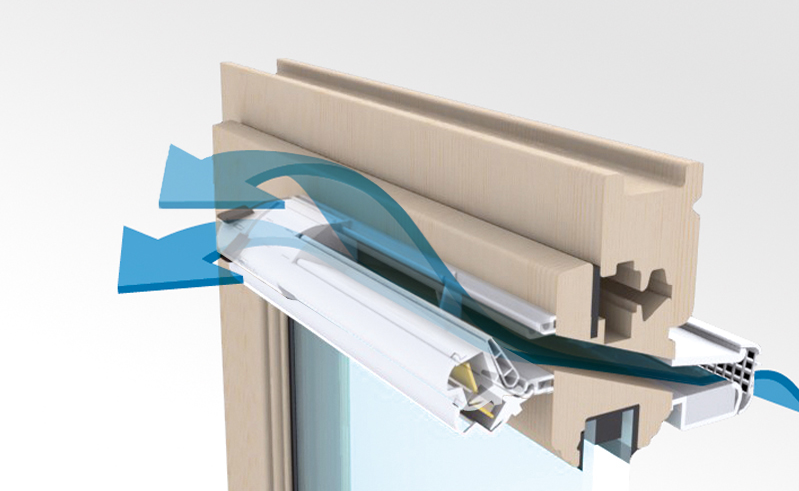

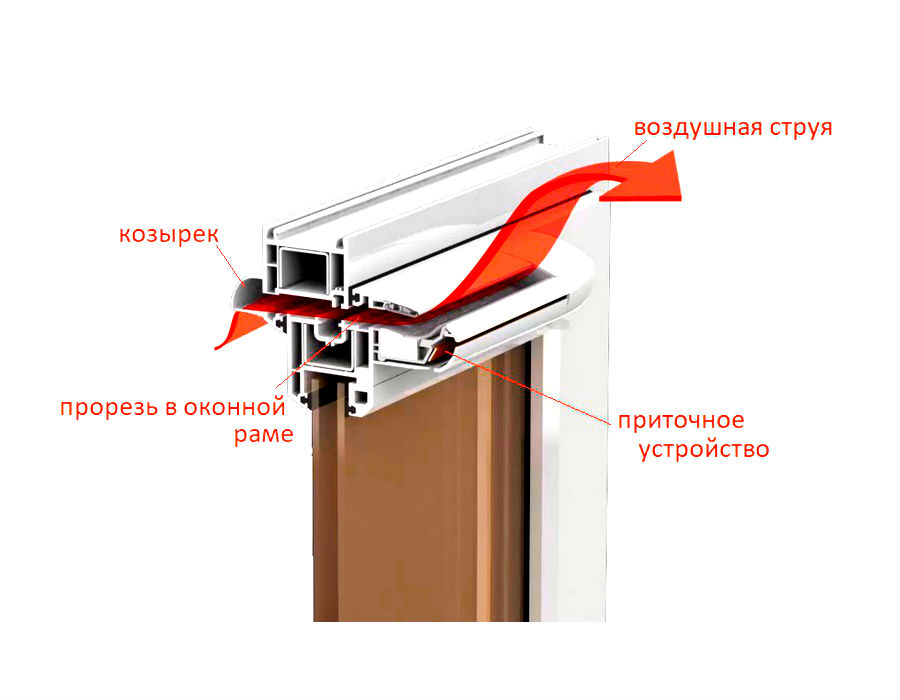

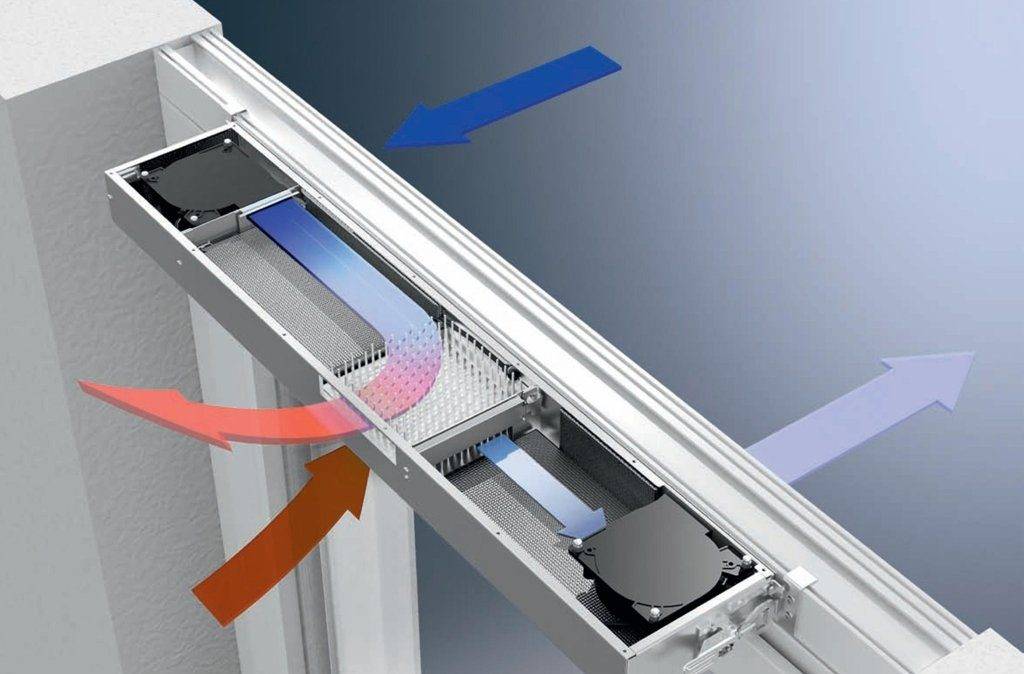

Приточный вентиляционный клапан: принцип работы

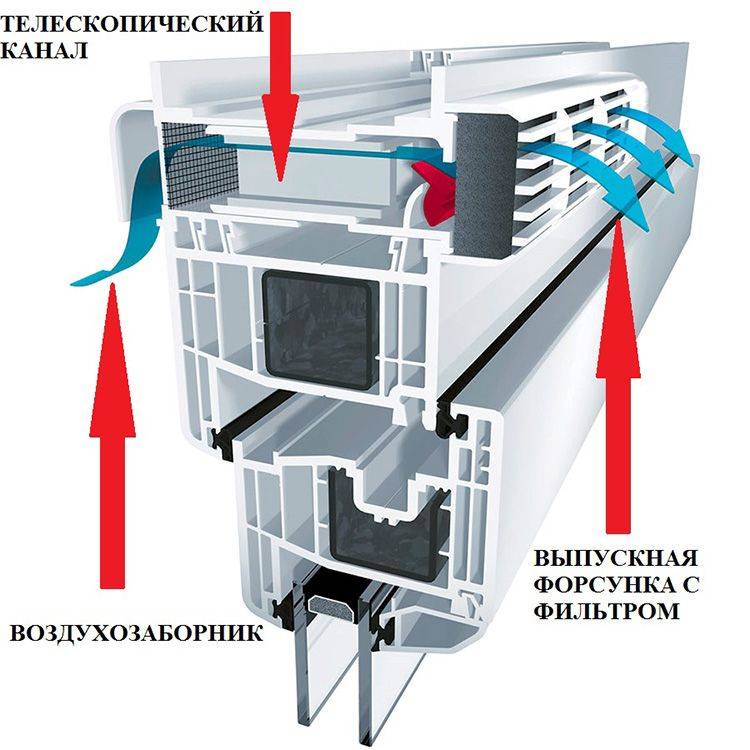

Для грамотного и качественного оборудования приточных клапанов на металлопластиковые или деревянные окна, следует внимательно изучить механизм их работы. Это один из самых ответственных этапов, поскольку в последующем необходимо будет проделать в раме отверстие длиной порядка 30 см и шириной не менее 1 см. На завершающем этапе его прикроет корпус вентиляционного прибора.

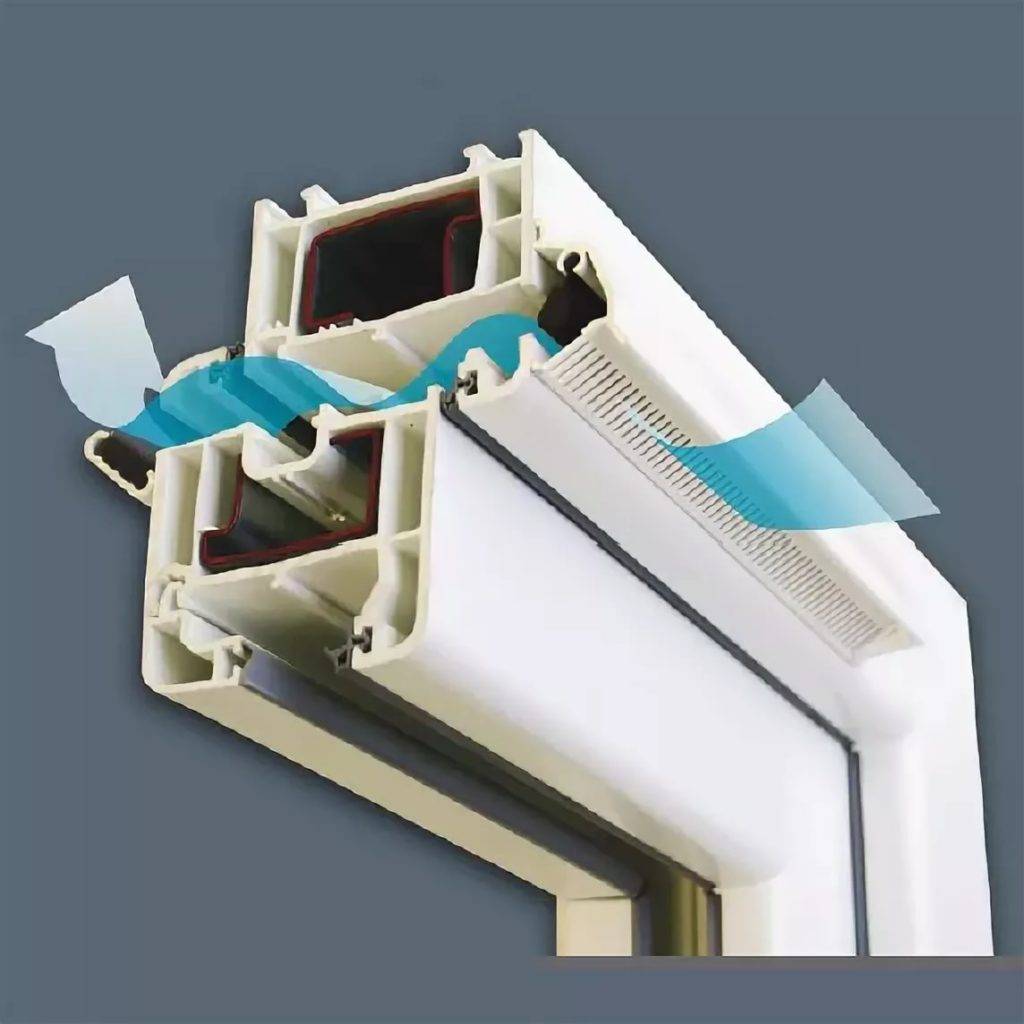

Приточные клапаны для пластиковых окон являются важной составляющей пассивной системы вентиляции. Через маленькое отверстие забирается холодный воздух с улицы и направление его внутрь жилья

Тёплый кислород отводится через вентканалы. Физические законы приводят в движение эти массы, за счёт чего обеспечивается функционирование изделий при температуре воздуха от +5 градусов.

Клапан на пластиковое окно эффективно работает при условии соблюдения нескольких условий:

• за окном воздух охладился до температуры меньше +5 градусов;
• наличие исправной вентиляционной системы в доме или квартире;
• между соседними комнатами присутствует полноценный воздухообмен;
• герметичная входная дверь (чтобы нивелировать эффект «подсоса» кислорода).

Не стоит пугаться увеличения уровня шума в жилом пространстве после того, как монтаж вентиляционного отверстия на окно завершится. Свежий кислород поступает через маленькое отверстие, поэтому снижение шумоизоляции будет незначительным.

Необходимость приточных клапанов на пластиковых окнах

Существуют хозяева, предпочитающие тепло свежему воздуху. И они неправы. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания». Он относится именно к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. Согласно сведениям ВОЗ болезни, вызываемые плохим качеством воздуха в помещениях, уносят ежедневно 5 тысяч жителей Земли. Именно внутреннего воздуха, а не загазованного уличного! В Америке до 30 тысяч человек в год умирают от заболеваний, вызванных увеличением концентрации радона в квартирах. Газ выделяется из земли, стройматериалов и скапливается в домах, не снабженных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приборов.

Как правильно выбрать

Чтобы сохранить работу приточного вентиляционного клапана на пластиковом окне эффективной, нужна многофункциональность устройства.

Чтобы определить вид, необходимо ознакомиться с характеристиками:

1. Наивность стандартных параметров воздухообмена: он работает на приток наружного воздуха, который равняется примерно 30 м3/час (на 1 человека).
2. Наивность стандартного уровня шума: для обычного пластикового окна это примерно 30-35 дБ.
3. Особенность использования зимой: этот показатель полностью зависит от материала, из которого изготовлен вентиляционный клапан, от разницы наружной и внутренней температуры, от параметра воздушных поток. Чтобы работа вентиляционного клапана была эффективной и не возникало никаких изъян, надо придерживаться качественной тепловой изоляции и применять так называемый «тепловой разрыв» пластмассовый (лучше между внешней и внутренней стороной металлического корпуса вентиляционного клапана).

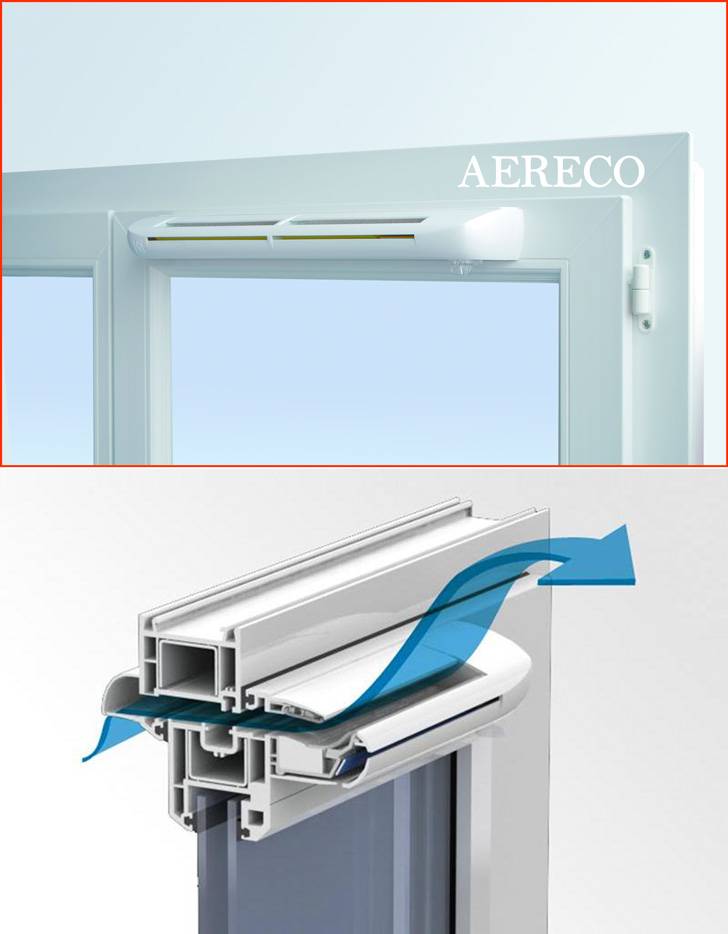

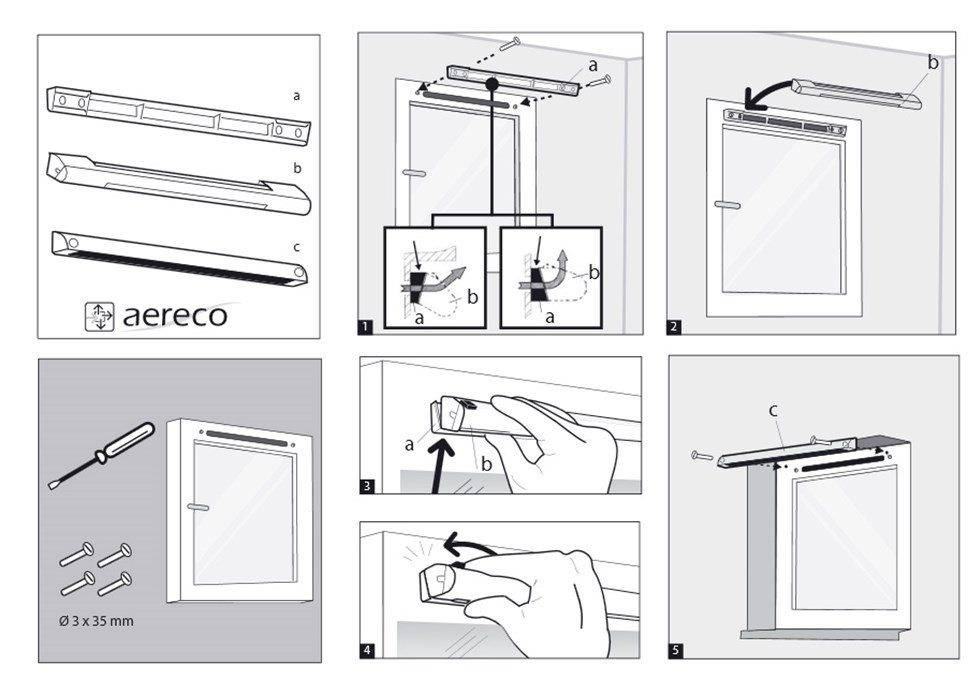

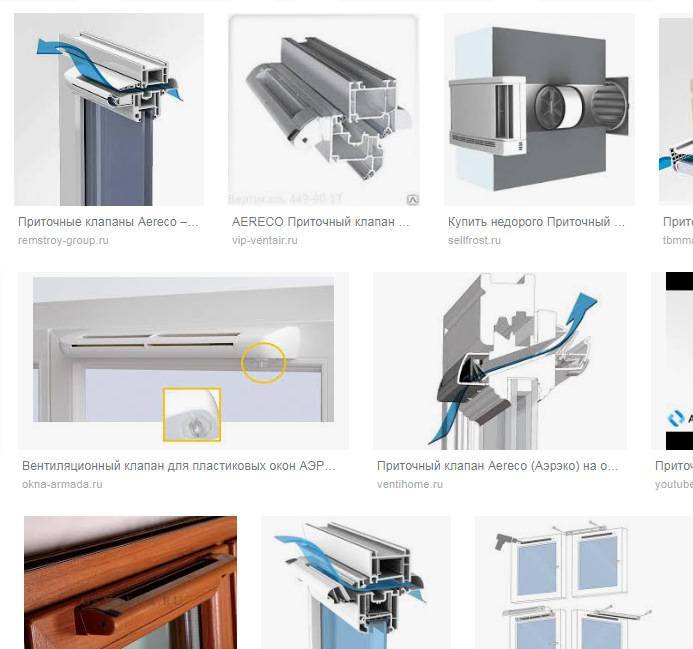

Обзор и установка автоматического клапан приточной вентиляции AERECO

Производство Aereco сосредоточено во Франции, но и в России имеет достаточно большое применение. Системы вентиляции Аэрэко регулируются с помощью датчика.

Способы установки:

• В пазы, что прорезаются в блок окна;
• На стенку помещения.

Преимущества системы Aereco:

• не потребляет энергии
• бесшумная работа.

Как установить приточный клапан на окно: пошаговый установка

Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Рассмотрим оба вариант.

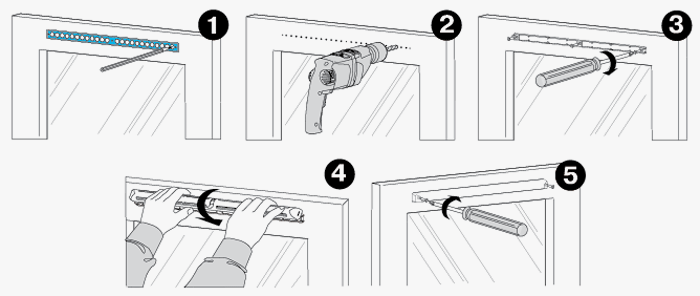

Последовательность монтажа климатического клапана с перфорацией:

Подготовка инструментов:

• Электронная дрель;
• Электролобзик;
• Ратфиль;
• Сверла на 5-10 мм;
• Строительный ножик;
• Шаблон для разметки контуров клапана;
• Герметик.

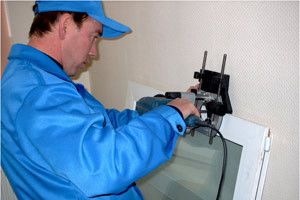

1. Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
2. По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
3. Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
4. Расширение приточного клапана. Между парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
5. Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
6. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
7. На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
8. Собрать створку и установить ее на место – на петли рамы.
9. Проверить положение отверстий в створке и наплаве рамы.
10. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
11. Отрегулировать работу клапана.

Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

Для монтажных работ приготовить:

• Обычная отвертка-крестовина;
• Канцелярский ножик;
• Маркер и линейка.

Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.

Броский установка клапана:

• В пазы от уплотнителя установить три заглушки «юбкой» вниз;
• Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
• Закрепить клапан шурупами, пропущенными через крепления;
• В паз между кронштейнами установить уплотнитель.
• В данном случае щель между уплотнителем и клапаном на раме работает как канал вентиляции.

Преимущества и недостатки настенного приточного клапана

Такое устройство существует в двух видах: оно может использоваться как на окно, так и на стену. Настенный клапан в некоторых моментах превосходит оконный, но при этом имеет и значительные недостатки. Разберем эти детали более подробно.

К достоинствам настенного оборудования можно отнести следующее:

• Хорошая самоизоляция. Если проветривать помещение обычным оконным способом, то спокойствие могут нарушить всевозможные посторонние звуки с улицы. Если в клапане установлен специальный шумоизолятор, то проблем совершенно не возникнет.
• Сохранение механизмов. Пластиковые окна с таким устройством почти не нуждаются в открытии. Поэтому механизмы прослужат еще долгие годы: на них не будут воздействовать механические и климатические факторы, а также их не придется смазывать;
• Экономия теплопотерь. Если устанавливать клапан в зоне батарей или других отопительных систем, то теплопотери будут минимальными, поскольку при установке на окно уйдет очень много теплого воздуха.
• Бюджетный вариант. Оборудование легко приобрести и в финансовом, и в физическом плане. Не нужно долго искать какую-то специальную модель, ведь они почти все одинаковые, но только с разной комплектацией.
• Быстрая регулировка. Можно настроить температуру подачи воздуха. Зимой клапан сможет обрабатывать воздух с улицы и делать его теплым, а летом наоборот – охлаждать. Полный контроль над температурами.
• Небольшие размеры. Устройство очень компактное, поэтому будет совершенно незаметно смотреться на стене. Поэтому будет идеально смотреться с любым интерьером и не станет препятствием для установки мебели.

Несмотря на все выделенные преимущества, можно выделить и значительные недостатки. Их немного, однако именно эти отрицательные качества могут стать проблемой для установки настенного клапана.

К основным недостаткам прибора обычно относят следующее:

• Промерзание стены. При установке в холодное время года могут возникнуть проблемы. Стена очень быстро промерзнет, и микроклимат в помещении моментально изменится. Это приведет к возникновению бактерий и плесени.
• Проделывание отверстия. Целостность стены будет точно нарушена, так как в ней придется проделать пропускное отверстие. Это значит, что процедуру все равно придется согласовать с коммунальной службой.
• Падение температуры. Теплопотери во время установки зимой могут превышать допустимый показатель термометра. Поэтому нужно очень ответственно подходить и правильно выбирать время года.

Существует очень много факторов, которые могут дать негативные результаты от установки настенного приточного клапана на стену. Однако если все делать правильно и по инструкции, таких проблем точно не возникнет.

Причины возникновения обратной тяги

Иногда проветрить помещение невозможно из-за возврата воздуха из вентиляционного канала с примесью всевозможных запахов. Это случается при нарушении баланса объема приходящего и выходящего воздуха по причине засорения или сужения общего канала вентиляции. А еще из-за установки вентиляторов большой мощности в других квартирах, вытяжной воздух не успевает выводиться наружу и возвращается из других помещений. Чаще этому подвергаются верхние этажи. Так как каналы кухни и ванной комнаты соединены, то установленный в вашей же квартире вентилятор в ванной комнате спровоцирует обратную тягу в сторону кухни.

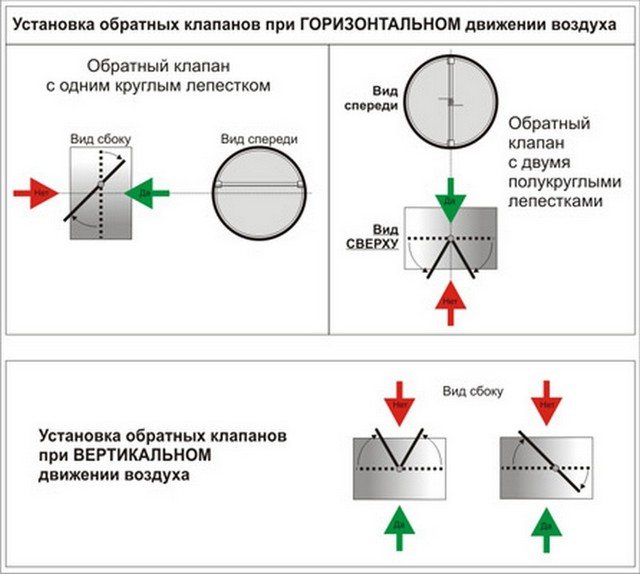

Проблема обратной тяги

В домах старых построек проектировались шахты, предназначенные на меньшую пропускную способность воздушного потока и не справляются с большими объемами от современных мощных вытяжек. Организовать приемлемый для помещения воздухообмен помогает обратный клапан на вентиляцию. Он помогает изменять количество выводимого воздуха и пропускать его только однонаправленно, преграждая движению обратно. Благодаря ему в жилье не попадают всевозможные запахи из смежных квартир, а с улицы не летят пыль, пух и насекомые.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Подбор основных характеристик клапана

Клапан приточного воздуха – незаменимое приспособление для городских квартир, где установлены металлопластиковые окна

Чтобы самому выбрать устройство по всем правилам, необходимо обратить внимание на перечень критериев – они помогут разобраться в эффективности и производительности моделей

Диапазон производительности

Так как для нормальной работы приточника необходима разница давления в помещении и на улице, то пропускная способность будет одним из главных показателей современных устройств. Этот показатель учитывается, исходя из давления, поэтому в описании приобретаемого прибора необходимо учитывать диапазон производительности. Стандартный показатель перепада, который рассчитывается производителями, равен 10 Па.

При различных перепадах давления характеристики производительности будут изменяться. Например, при перепаде давления 2 Па производительность некоторых моделей равна 73 куба воздуха в час. При этом, если перепад давления будет равен 10 Па, то производительность увеличится до 160 кубов воздуха в час. Для квартиры в многоэтажке лучше выбирать устройство с показателем 30-40 кубов воздуха в час, при перепадах 10 Па.

Обеспечение шумоизоляции

Средний показатель шумоизоляции равен 35-40 дБ. Клапан, который необходимо монтировать в окно, должен соответствовать этим данным. После монтажа приспособления уровень шума не должен измениться. В данном случае щелевые клапаны проигрывают фальцевым, они не обеспечивают шумоизоляции. Для их эксплуатации необходимо организовать продолговатое отверстие, через которое будет происходить естественная циркуляция воздуха.

В некоторых современных моделях конструкция устроена таким образом, что внутри располагаются специальные звукоизоляционные каналы. При работе устройства оно дополнительно поглощает шум, не давая посторонним звукам проникнуть в помещение. Такое приспособление будет уместным при наличии маленьких детей в квартире.

Температурный режим эксплуатации

Климатические клапаны обладают еще одной важной характеристикой – каждая модель рассчитана на эксплуатацию при определенном температурном режиме. Нормальная естественная вентиляция будет осуществляться при температуре +5 градусов за окном

Тогда клапан может самостоятельно забирать свежий воздух, запуская его внутрь. Через имеющееся вентиляционное отверстие все водяные пары выводятся наружу, но не стоит забывать о сильных перепадах температуры.

Например, зимой, при минусовых показателях, приточный клапан может замерзать и покрываться слоем льда. Это влияет на его работу, делая ее сложной или невозможной. Поэтому современные системы используют методику «теплового разрыва». Тогда между внутренней частью, сделанной из металла, и наружной частью размещается специальная пластиковая планка. Температурная передача не производится, поэтому прибор работает в обычном режиме.

Возможность регулировки

Выбирая приточный клапан в дом, стоит обратить внимание на возможности точного регулирования интенсивности забора и выпуска воздуха. Этот критерий необходим, когда пользователю нужно самостоятельно задать параметры для эксплуатации

Клапаном управляют вручную или автоматически. Если выбирается последний вариант, то устройство самостоятельно подбирает оптимальные параметры влажности и температуры. Клапан сам создает необходимые климатические параметры в помещении.

Ручной клапан можно регулировать механическим образом:

1. Вверху конструкции расположен специальный ползунок.
2. Приспособление отвечает за открытие и закрытие вентиляционной шторки.
3. Поворачивая ползунок в разные стороны, можно добиться уменьшения или увеличения размера отверстий для притока воздуха.

Регулировать приток воздуха вручную владельцам кажется неудобным, поэтому они приобретают автоматические устройства. Они дороже, но работают самостоятельно, лишая жителей квартиры проблем с неорганизованной вентиляцией.

Монтаж приточного клапана на окно своими руками

Перед установкой приточной вентиляции необходимо освободить окно от штор, а подоконник – от цветов, подготовить инструменты. Работы с фрезеровкой рамы и без нее выполняют по-разному.

Стандартная схема установки клапана

Стандартный монтаж клапана без фрезеровки даже у новичка займет не больше 30-40 минут.

Вам понадобятся:

• крестовая отвертка;
• канцелярский нож;
• карандаш.

Порядок монтажа:

1. Открыть оконную створку.
2. К верхней ее части приложить впускной блок и наметить на уплотнителе его границы.
3. По разметке сделать надрезы канцелярским ножом.
4. Вынуть отрезанный кусок уплотнителя.
5. Вставить на это место более тонкий уплотнитель. Он обязательно есть в комплекте с клапаном. Аналогичную процедуру нужно проделать с уплотнителем на раме.
6. Закрепить внутренний блок на рабочем основании с помощью саморезов. Если на нем есть клеевая основа, необходимо сначала снять с нее защитную ленту и приклеить изделие к ПВХ-конструкции.

Замена старого уплотнителя

Схема крепления приточного клапана

После монтажа створку закрывают и выставляют клапан в режим проветривания, чтобы проверить его работу.

Установка приточной вентиляции с фрезеровкой рамы

Не следует самостоятельно выполнять установку приточной вентиляции с фрезеровкой оконной рамы, если вы не знакомы с ее внутренним устройством, не имеете опыта работы с соответствующим инструментом. Здесь вам не обойтись отверткой. Для работы также понадобятся:

• электродрель с набором сверл;
• электролобзик;
• силиконовый герметик;
• шаблон для фрезеровки;
• защитные средства для органов дыхания, рук.

После ее снятия:

1. Демонтируйте запорную фурнитуру в верхней части створки.
2. С помощью шаблона наметьте место прорезания вентиляционного канала. Для большей точности шаблон можно закрепить на наплаве рамы с помощью саморезов.
3. Сверлом 5 мм сделайте стартовые отверстия по краям разметки.
4. Затем по стартовым сделайте основные отверстия сверлом на 10 мм.
5. Соедините отверстия электролобзиком, формируя паз.
6. Отшлифуйте его внутренние края напильником.
7. По периметру паза закрепите монтажную планку саморезами. Предварительно нанесите на нее силиконовый герметик.
8. Аналогичным образом сделайте ответный паз в притворе рамы.
9. С наружной стороны конструкции установите на раму козырек для вентиляции.
10. Верните на место запорную арматуру и навесьте створку на петли.
11. Защелкните на монтажной планке внутренний выпускной блок.

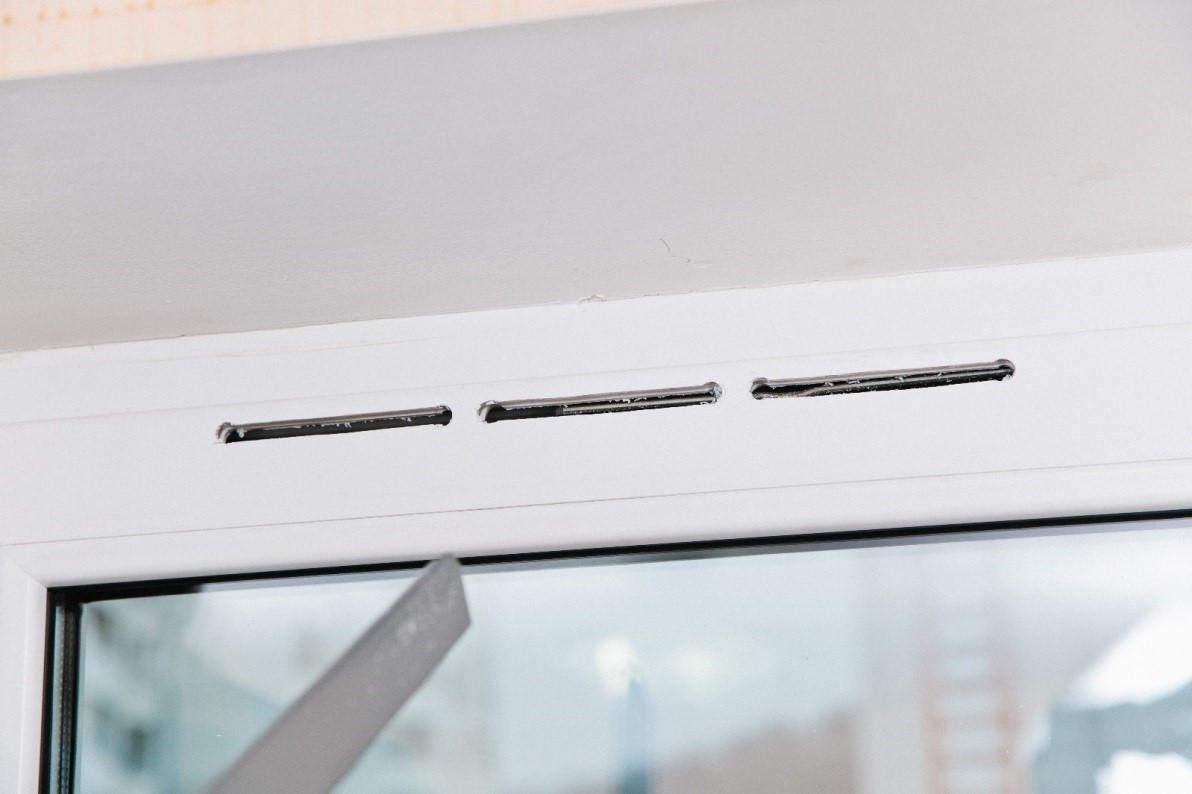

Выпиливание паза в оконной створке

Крепление внутреннего блока на монтажную планку

Подробнее о процессе установки в видео.

На первый взгляд все это просто. На самом деле в процессе фрезеровки велик риск повреждения створки, нарушения герметичности стеклопакета. Да и проводить наружное крепление козырька небезопасно. Именно поэтому установку лучше доверить опытным мастерам.
