Строительство каркасных домов из ОСБ своими руками

Раскрой плит ОСП

Обработка продукции не отличается трудоемкостью, но требует правильного подбора инструментов. Это позволит исключить повреждения (особенно по краям), которые могут осложнить дальнейшую отделку.

Пилить плиту ОСБ можно следующими приспособлениями:

Ручной инструмент. Это оптимальный вариант при небольших объемах работ. Для процесса выбирается ножовка со средними зубьями, которые должны быть хорошо наточенными и разведенными. Чтобы исключить неровности, деталь закрепляется или удерживается. При резе большой длины обе части должны иметь опору, чтобы не зажать лезвие.
Электрический лобзик. Наиболее предпочтительное решение для бытовых процессов. Инструмент позволяет резать не только прямо, но и фигурно, что особенно актуально для обхода коммуникаций внутри помещения. Чтобы распилить плиту без повреждений, применяются специальные насадки по дереву. Для обеспечения ровности реза устанавливается упор, в качестве которого может использоваться рейка.
Дисковая пила

Такое приспособление подходит для масштабных работ, но необходимо соблюдать повышенную осторожность и применять средства индивидуальной защиты: ОСП имеет щепочную структуру и при больших оборотах инструмента могут вылетать мелкие фрагменты.

Для фигурной резки используется электролобзик; самый чистый, быстрый и легкий раскрой выполняется при помощи циркулярной пилы, распускать ОСП ручной ножовкой тяжело и очень неудобноЧтобы обработать изделия без повреждений, нужно исключить колебание листа и провисание последнего участка реза.

Установка крыши

1. Спроектировав вид кровли, приступают к сооружению. Главным принципом во время работы можно назвать очередности установки стропил, а именно двусторонний вид. Нельзя выстроить одну сторону крыши и возводить другую, они должны монтироваться параллельно.
2. Крепятся стропила с помощью скоб к балкам, а к центральной основе – саморезами.
3. Иногда длина стропил оказывается меньше, чем скат крыши, поэтому применяется специальный накладной брус шириной аналогичной стропильной доске.
4. В дальнейшем происходит установка фронтонов. Нужно натянуть веревку между стропилами (так называемый шнурок для ориентирования).
5. Далее крышу обшивают плитами ОСБ. При монтаже стен используют любой тип крепления: вертикальный или горизонтальный. Делая крышу, необходимо вдоль ската укладывать панель длинной стороной.
6. Завершающим этапом будет обшивка фронтонов.

Первый шаг строительства

Первым шагом в строительстве щитовых дачных домов является подготовка территории и устройство фундамента. Щитовые постройки являются одними из самых легких, поэтому на фундамент действует минимальная сила. Построить фундамент можно своими руками.

Столбчатый фундамент

Однако желательно также произвести анализ почв.

Дело в том, что от состава почвы зависит ее подвижность. Если вам не повезло, и на вашем участке глинистые влажные почвы, то зимой влага замерзнет и произойдет расширение вещества. Почва поднимется, увлекая за собой фундамент или его часть. Как правило, состав почв неоднородный, поэтому движение также происходит неравномерно. В результате появляются трещины и другие следы разрушения.

Ленточный фундамент

Чтобы этого не происходила, фундамент должен залегать на глубине, ниже уровня промерзания, то есть минимум 60 см в глубину. Для сложных почв лучше строить ленточный или свайно-винтовой фундамент, а для песчаных подойдет столбчатый.

1. Свайно винтовой фундамент для дачи представляет собой столбы с винтом из металла с покрытием. Они вкручиваются в почву на нужную глубину с помощью палки-рычага.
2. Ленточный фундамент представляет собой монолитный бетонный фундамент, технология которого заключается в заливке жидкого бетона в опалубку.
3. Столбчатый фундамент представляет собой опору из столбов, в основе которых либо блоки под фундамент либо затвердевший цемент в опалубке.

Когда фундамент для дачи установлен, начинается само строительство щитового дома.

Свайный фундамент

План-проект

Первое, с чего должна начаться подготовка и строительство вашего дома – это план-проект. Чертеж можно нарисовать самостоятельно, а можно заказать в специальных фирмах, которых сегодня достаточно много. В целях экономии можно купить готовый проект, или воспользоваться бесплатными типовыми проектами, которые можно скачать в интернете.

Проект каркасного дома

Если вы решили проект рисовать самостоятельно, подумайте, хватит ли вам знаний и умений. Как правило, после наброска эскиза и плана комнат начинаются проблемы. Если вы знаете, что сможете нарисовать в проекте разводку труб, электричества, указать места розеток и пр. , то вы справитесь с самостоятельными чертежами. Если обо всем этом вы имеете смутные представления, лучше с зарисовками, которые вы набросаете дома, обратиться к специалистам. Они также помогут вам подобрать материалы и даже рассчитают примерную стоимость будущей постройки.

Проект с эскизом

Схема дома предлагается в интернете бесплатно, используйте ее для вдохновения.

Самостоятельные проекты можно рисовать для дачных домиков, которые не имеют сложные коммуникации и системы проводки электричества.

Еще один проект с эскизом

Стоимость проекта составляет от 500 рублей до 150 000рублей. Средний проект обойдется вам в районе 5 000 рублей.

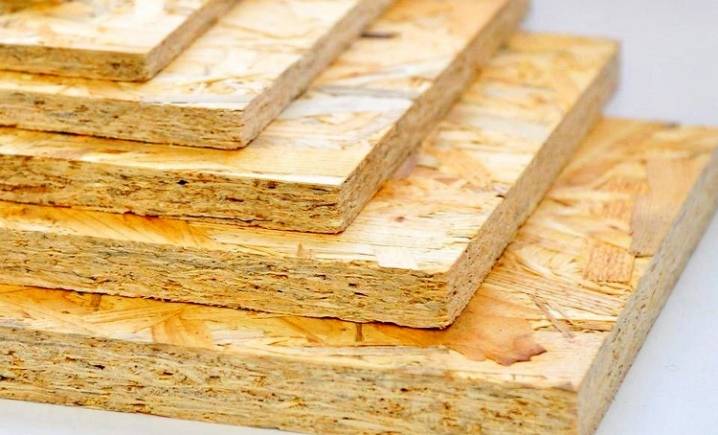

Что представляет собой ОСБ

Что такое ОСБ или ОСП? Сразу стоит обратить внимание на разнообразие названий, которые встречаются повсеместно. Иногда даже возникают разногласия по данному поводу. Итак, ОСБ и ОСП – это аббревиатура ориентированно-стружечных плит, которая происходит от английского OSB

Итак, ОСБ и ОСП – это аббревиатура ориентированно-стружечных плит, которая происходит от английского OSB.

Процесс изготовления плиты ОСБ из щепы в несколько слоев

Исходя из названия, можно сделать вывод о способе изготовления. Для производства применяется щепа, которая имеет различный размер. Этим такая плита отличается от ДСП и ДВП, где основой являются опилки. Прочность и упругость получается за счет расположения слоев – каждый из них перпендикулярен предыдущему. Такая особенность позаимствована от фанеры, где шпон имеет такую же последовательность. Конечно, нельзя забывать и про клеящий состав, который влияет на качественные характеристики.

ОСБ делится на виды, а точнее на классы. Они различаются по области применения. Принято выделять:

• ОСП-1. Материал отличается низкой устойчивостью. Используется для второстепенных работ.
• ОСП-2. Подходит в качестве обшивки несущих конструкций, но только внутри сухих помещений.
• ОСП-3. Самый распространенный вид, который может применяться для отделочных и строительных работ. Хорошо выдерживает взаимодействие с влажной средой. Но длительное воздействие приводит к постепенному короблению.
• ОСП-4. Самый устойчивый вариант. Но имеется один недостаток – высокая стоимость.

ОСБ делится на несколько классов, для применения в различных областях

Достоинства и недостатки

На сегодняшний день в продаже постоянно появляются новые строительные материалы, подходящие для возведения различных сооружений. Это могут быть надворные постройки или целые жилые дома. Так, в настоящее время очень популярны ОСБ-панели, из которых получаются очень хорошие жилища. Многие пользователи решают построить дом именно из этих стройматериалов.

Востребованность и широкое распространение домов, построенных из ОСБ-панелей, обусловлено множеством преимуществ, которые для них характерны.

Узнаем, в чем же именно сокрыты основные плюсы таких возведений.

• Один из самых серьезных плюсов – отсутствие необходимости в использовании специализированной тяжелой техники, призванной поднимать и перемещать крупные грузы. ОСБ-панели не настолько массивны и тяжелы, поэтому строить из них любые возведения очень просто.
• Сегодня популярны и востребованы каркасные дома. Это современные и очень практичные жилища. Такие строения с использованием ОСБ-плит могут похвастаться пожарной безопасностью. Они огнестойки, особенно по сравнению с классическими постройками из сруба или бруса.
• Рассматриваемые материалы часто используют в качестве облицовочных панелей. Из них получается практичная, влагостойкая облицовка, для которой нет необходимости сооружать крепкий и дорогой фундамент.
• Когда строится жилой дом из ОСБ-панелей, для него обычно используют легкие и долговечные кровельные материалы, отличающиеся высокой стойкостью к воздействию влаги. За счет этого упрощается утепление крыши.
• Полный комплект каркасного дома из ОСБ-панелей может легко поместиться в несколько большегрузных автомобилей.
• Рассматриваемые жилые постройки обходятся гораздо дешевле, нежели их каменные или кирпичные аналоги.
• Дом из рассматриваемых панелей может иметь абсолютно любую планировку и стиль оформления – хозяева ни в чем не ограничены.
• Добротный заглубленный фундамент для каркасного дома из ОСБ-панелей возводить необязательно. Это обусловлено тем, что такие строения имеют скромный вес.
• Отделка таких домов оказывается более простой и быстрой. Дело в том, что ОСБ-панели идеально гладкие и ровные, поэтому лишние манипуляции по выравниванию и подготовке оснований здесь не нужны.
• Панели податливы в работе. Они легко распиливаются. В них беспроблемно высверливаются необходимые отверстия.

Современные жилые постройки из ОСБ-панелей имеют и свои недостатки. Вот самые серьезные из них.

• Строения из таких панелей оказываются менее долговечными, нежели кирпичные или блочные. Но это не говорит о том, что дом из ОСБ-листов точно простоит недолго. При правильном исполнении и уходе такие возведения способны простоять более полувека.
• Любые каменные материалы являются более прочными и крепкими, нежели ОСБ-плиты.

Отдавать предпочтение данному материалу стоит только после оценки всех его плюсов и минусов.

Обшивка и утепление

Если говорить о выборе утеплителя, то стоит отметить, что не самым лучшим вариантом является минеральная вата

После возведения каркаса можно приступать к обшивке стен. Листы ОСП крепятся к каркасу при помощи саморезов. В просвет между наружной и внутренней обшивкой (между досками каркаса) закладывается теплоизоляционный материал. В качестве изоляции можно использовать базальтовые плиты, экструдированный пенополистирол или минеральную вату.

Если говорить о выборе утеплителя, то стоит отметить, что не самым лучшим вариантом является минеральная вата, поскольку материал обладает достаточно высокой гигроскопичностью. При намокании материал теряет все свои теплоизоляционные качества. Чтобы минеральная вата не отсыревала, с внешней стороны дома монтируется вентилируемый фасад. Для этого отделка фасада крепится на обрешётку из деревянных брусков.

Если для утепления дома будут использоваться пенополистирольные плиты, то все щели между плитами и строительными конструкциями необходимо задуть монтажной пеной. Укладка минеральной ваты выполняется в два слоя, при этом стыки плит в каждом слое не должны совпадать. Аналогично выполняют утепление и обшивку пола.

Строительство каркасных домов по финской технологии

Внешняя отделка дома из СИП панелей термопанелями

Такой вариант отделки позволяет сразу дополнительно утеплять здания, термопанели имеют эффективный изолятор. Достоинства: нет надобности делать обрешетку и контрообрешетку, не используются нетканые материалы для защиты теплоизоляционных материалов. Производители предлагают большой выбор панелей, каждый из них полностью обеспечивает продукцию комплектующими и доборными материалами. В стандартный перечень входят стартовые, ответные, финишные и стыковочные алюминиевые или металлические планки, угловые элементы.

Термопанели с клинкерной плиткой

Для отделки панелями внешних поверхностей СИП панелей понадобится металлический профиль для гипсокартона, подвески и саморезы. Перед началом работ нужно подготовить перфоратор, уровень, электрический лобзик, ножницы по металлу, круглошлифовальную машину (болгарку), уровень, набор отверток или шуруповерт.

Шаг 1. Сделайте разметку положения каркаса на поверхности плит. Работы облегчаются за счет того, что плиты имеют очень ровные плоскости, ничего особо подгонять не потребуется. Расстояния между вертикальными несущими опорами каркаса зависят от типа плит и указываются в рекомендации производителей. На нужном расстоянии отбейте веревкой с синькой вертикальные линии, по ним фиксируются держатели профилей.

Шаг 2. Прикрепите к держателям металлические профили, пользуйтесь саморезами по металлу. Еще раз проверьте положение обрешетки, в дальнейшем исправлять ошибки очень сложно.

Крепление металлических профилей

Шаг 3. Зафиксируйте нижнюю стартовую планку. Положение должно быть строго горизонтальным.

Монтаж нижней стартовой планки

Проверка горизонтальности стартовой планки

Шаг 4. Установите панель в выступ стартовой планки, внизу панели имеют паз. Закрепите ее к металлопрофилю. Следующая панель фиксируется в таком же порядке. Во время фиксации следите, чтобы саморезы не проворачивались в металлических профилях, выбирайте оптимальное усилие закручивания.

Установка первой термопанели

Паз и выступ

Панель крепится к профилю

Установка второй термопанели

Внешняя отделка дома из СИП панелей термопанелями

Если длина стены строения больше длины панелей, то в местах стыка нужно крепить специальные стыковочные профили. Большинство производителей вместе с планкой продают декоративный элемент для ее закрытия, цвет и структура элемента соответствуют параметрам панелей. В этом месте обязательно должна быть вертикальная стойка обрешетки, имейте это в виду во время разметки и монтажа.

Место стыка закрывается декоративным элементом

Как монтируются углы

Шаг 1. Возьмите стартовую планку, отрежьте кусок длиной примерно 10 см. Надрежьте выступ и согните кусок под прямым углом.

Уголок из отрезка стартовой планки

Шаг 2. Закрепите приготовленный уголок на стену строения. В выступы вставьте паз углового элемента панели, вверху зафиксируйте шурупами. По такому же принципу монтируйте угловые панели на всю высоту фасадной стены.

Пример установки угловой панели

Отделка дверных и оконных проемов делается при помощи специальных доборных элементов. Их можно изготавливать на заказ или пользоваться покупными с предварительной подгонкой размеров

Во время установки обращайте внимание на герметичность и направление стыков, не допускайте попадания под обшивку воды

Далее отделываются проемы

Финишная планка под крышей может быть двух видов: закрепляется на профиле и в паз вставляется панель или фиксируется на ней, а потом в сборе прикручивается к планке.

Схема установки финишной планки

Еще один вариант — отделка дома фиброцементным сайдингом

Выглядит довольно симпатично

Отделка еще одного дома из СИП панелей фиброцементным сайдингом

Другое фото того же объекта

Цены на сайдинг

Сайдинг

https://youtube.com/watch?v=qn53PyDeyLk

Проверенное качество временем

Америка и Канада преуспели в постройке подобного жилья. Около 50 лет назад такая технология строительства стала широко распространенной в силу необходимости коротких сроков и небольших затрат при обеспечении миллионов людей, оставшихся без крова.

В наше время за рубежом поддерживается тенденция подобного строительства из экологически чистого материала с использованием новейших материалов, позволяющих значительно снизить процент энергопотребления и теплоотдачи дома.

На территории России каркасные дома из ОСБ мало распространены, в силу отсутствия необходимого оборудования и опыта, хотя все процессы по установки панелей можно сделать своими руками. Остается надеяться, что малоэтажное строительство на просторах нашей родины не потеряется и успешно подружится с современными технологиями. Тем более что подобные дома уже проверены арктическими морозами и ветрами Северного полюса.

В чем суть построек из каркаса?

Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса. Он устанавливается на фундамент, фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина. Как правильно собрать каркас – мы рассмотрим позже.

Схема каркасного дома

Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель, чаще всего минеральная вата. Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.

Гидроизоляция проводится пленками и мембранами. Они защищают стены от попадания влаги внутрь.

Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью. Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок. Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.

Каркасный дом в разрезе

На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.

Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску. Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.

О финских домах, построенных по каркасной технологии, вы можете прочитать здесь. А о канадских каркасных домах — тут.

Выполнение работ

Пошаговая инструкция в любом случае предписывает сначала расчистить площадку и выровнять ее до идеальных показаний гидравлического уровня. Категорически неприемлемо оставлять кусты и даже траву или единичные корни. Самым простым способом сделать самому фундамент является применение готовых блоков. Их раскладывают по периметру. Альтернатива — столбовое основание, тут уже придется рыть ямки и после засыпки подушки из песка, поставить внутри вертикально те же конструкции.

Еще один способ состоит в разливе бетонного раствора, который, застывая, превращается в превосходное основание.

Следующим шагами при строительстве будут:

• сборка низовой обвязки;
• обработка ее антисептиком;
• настил пола из досок, которые защищены от возникновения гнили;
• монтаж исходной стойки каркаса и закрепление ее на металлический уголок;
• присоединение временной распорки для большей жесткости;
• закрепление листа ОСБ;
• повторение той же манипуляции с другими стойками.

Когда все это завершено, потребуется только окрасить стены и сделать порог. Рекомендуется закреплять листы к нижней линии каркаса с отступом 50 мм. Достигается он за счет добавления к исходной обвязке бруска необходимой высоты. После того как упирающийся в эту деталь лист зафиксируют, ее можно перенести на другое место и повторить процедуру. Самые рациональные размеры для сарая — 3х6 м; меньше непрактично, а увеличивать площадь дополнительно требуется далеко не всем.

Плюсы и минусы каркасных домов

На возведение дома вы потратите гораздо меньше денежных средств, чем на постройку сооружения из кирпича или бетона

Каркасный дом из ОСБ имеет множество достоинств, среди которых можно перечислить следующие:

На возведение дома вы потратите гораздо меньше денежных средств, чем на постройку сооружения из кирпича или бетона.
Свой дом можно построить в самые сжатые сроки. Скорость строительства каркасных построек можно сравнить разве что с домами из сендвич-панелей.
Если строго соблюдать технологию строительства, то теплоизоляционные качества такого строения достаточно высокие.
Из этого материала можно возвести дом любой планировки, конфигурации в плане и стиля.
Поскольку каркасная конструкция стен способствует небольшому удельному весу конструкций, под такое сооружение не нужно делать мощный заглублённый фундамент. Вполне достаточно будет мелкозаглублённого или столбчатого основания

Поэтому расходы на обустройство этой важной части постройки также значительно снизятся за счёт экономии материалов и сокращения объёмов земляных работ.
Поскольку поверхность OSB плит ровная и гладкая, уменьшаются расходы на наружную и внутреннюю отделку и выравнивание стен.
ОСБ – это материал, который легко поддаётся сверлению, пилению. Он достаточно прочный влагостойкий и долговечный

Поэтому монтаж отделки на такие стены проходит быстро и легко.

Каркасный дом из ОСБ имеет определённые недостатки, о которых тоже стоит упомянуть:

• Если сравнивать ориентированно-стружечные плиты с кирпичом или бетоном, то постройки из ОСП не такие долговечные. Тем не менее, дом, сделанный из этого материала, в состоянии прослужить вам даже больше полувека.
• Прочность стен и всего строения из ориентированно-стружечных плит будет ниже, чем у построек из искусственных и природных каменных материалов.

Особенности монтажа дома

Домокомплект из ОСБ панелей для строительства

Особенностью строительства из ОСБ-панелей в том, что они сами по себе обладают высокой несущей способностью.

Варианты сборки дома:

• Каркасным способом. В данном случае сооружается остов из бруса (лучше клееного). Затем в ячейки вставляются плиты. В сыром климате делается дилатационный зазор размером до 3 мм из расчета на набухание древесины влагой.
• Бескаркасный способ. Здесь проводится крепление панелей между собой при помощи полос-вставок. Технология более скорая и дешевая, но сопряжена с невозможностью замены поврежденного фрагмента.
• Сборка из готового домокомплекта. Это набор выпиленных по размерам и промаркированных деталей. В него входит брус, плиты, крепеж, а при необходимости и изоляционные материалы. Все, что нужно — следовать прилагаемой инструкции.
• Самостоятельное планирование. Застройщик сам делает проект, закупает все необходимое по расчетам и возводит здание. Вопрос с фундаментом решается индивидуально.

Выбор подхода к строительству делается исходя из собственных финансовых возможностей и мастеровых навыков.

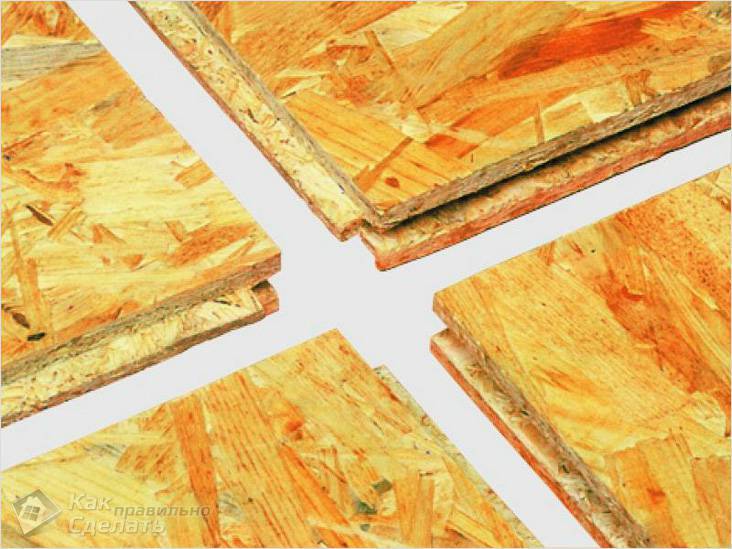

Что такое OSB

Плиты ОСБ или ориентированно-стружечные на 90% состоят из древесной щепы. Остальные компоненты – связующие водостойкие смолы. Получают строительные панели методом прессования крупных фрагментов дерева хвойных пород, осины и лиственницы. Размер щепы – до 15 см. Внутри будущего изделия она укладывается в три ряда. Наружные слои размещаются параллельно длинной стороне плиты. Средний слой – перпендикулярно. Давление в прессе настолько сильное, что происходит взаимное проникновение волокон. Это гарантирует высокую прочность конечному продукту.

Полученный материал иногда называют улучшенной древесиной. Он легкий и простой в обработке. В отличие от натурального массива дерева OSB не горят и не гниют, в их структуре нет сучков или пустот, снижающих ее устойчивость. По своим характеристикам она превосходит листы ДСП, МДФ или фанеры. Эти панели хорошо держат крепеж: болты, гвозди, дюбели.

Больше всего вопросов у потребителей вызывало использование фенола в составе связующих смесей. Но в настоящее время многие производители стали переходить на полимерные смолы, полностью безопасные для здоровья. Такой продукт маркируется надписями «ЭКО» или «Green» на упаковке.

Виды

По водостойкости и прочности различают 4 вида этого стройматериала:

Готовый проект дома с мансардой из ОСБ панелей

• ОСБ-1 с низкой устойчивостью к влаге и нагрузкам, используется при производстве мебели;
• Немного прочнее ОСБ-2 для использования в местах без намокания и больших нагрузок. Подходящий материал для перегородок или декоративных потолков, не являющихся конструктивными элементами здания;
• Из ОСБ-3 возводят несущие конструкции, эксплуатируемые в условиях повышенной влажности;
• ОСБ-4 – это специализированный сверхпрочный стройматериал, способный без дополнительной защиты противостоять высокой влажности длительный период.

Чаще других в домостроении используется ОСБ-3. Эти плиты идут на строительство домов офисного или жилого предназначения для возведения и отделки стен. Для внутренних работ следует выбирать материал с маркировкой ЭКО. При наружном применении плиты нуждаются в специальной обработке, пропитке, покраске.

Особенности строительства с использованием плит ОСБ

Общие особенности строительства, когда применяются такие панели, сводятся к нескольким простым моментам:

1. OSB отличаются универсальностью, позволяющей применять их на любом этапе строительства;
2. Материал позволяет возвести дом своими руками меньше, чем за месяц.
3. Строительство, по сути, заключается не в возведении, а в сборке, подобно конструктору. Панели, из которых собирают дом, можно делать под проект. Последнее позволяет избежать ненужных трат из-за необходимости докупать материал, что бывает при обычном строительстве;
4. Вместе с тем, такое строительство требует точного подхода, следованию всем расчётам;
5. Вес здания, который даёт толщина материала, позволяет его возводить даже на очень сложных грунтах, а фундамент для него строится быстро и дешевле. Но ленточное основание не рекомендуется;
6. Утепление для дома из ОСБ довольное просто и не требующее особых затрат. К тому же, доступны уже утеплённые панели. Они сохраняют нужную температуру внутри здания как зимой, так и летом;
7. Можно вполне обойтись без грунтовки, ведь поверхность ОСБ ровная. Финишная отделка или обшивка может делаться сразу;
8. Усадка и перекосы — это тоже не про данную технологию, если соблюдаются все требования и выбрана правильная толщина.

Все они очень ярко характеризуют данную технологию, которая с каждым годом становится всё популярнее.
