Проектирование дренажной системы участка: назначение и правила

Септическая канализационная система

Для создания септической канализационной системы также может потребоваться расчистка территории, а для установки на свое на место септика требуется прокладка какой-нибудь проезжей дороги. Если это возможно, попытайтесь установить септическую канализационную систему в то время, когда на стройплощадке производятся другие работы. Обычно для устройства септической канализационной системы бывает необходим канавокопатель с обратной лопатой. Вполне вероятно, что можно будет пригласить того же подрядчика, который работал у вас при рытье котлована для фундамента. Выполнив всю эту работу одновременно, вы исключите необходимость несколько раз привозить на строительную площадку и снова увозить тяжелое оборудование. Мало того, что вы сэкономите деньги (в виде платы за «дальность перевозки» или «сбрасывания груза на землю»), вы избавите себя от беспокойства и задержек, связанных с тем, что остальным работникам на стройплощадке необходимо будет на некоторое время прекращать работу, чтобы передвинуть свои машины и перевезти оборудование.

При подготовке участка к строительству необходимо учесть дополнительные моменты:
1. Место складирование материалов.
2. Проживание строителей.
3. Временные коммуникации (электричество, вода, уличный туалет).
4. Место складирования строительного и бытового мусора.
В следующих статьях, мы расскажем Вам более подробно, о составлении графика работ по строительству Вашего будущего дома, видах дренажа, способах бурение скважины.

Готовые проекты домов >>

Лишняя вода на участке и линейный способ отвода

От этого параметра зависит вид будущего строения и реализация всей инфраструктуры. Стоячая талая и дождевая вода, высокий являются основными причинами вымывания плодородного слоя грунта, подмывания фундамента строений и плохого урожая, а иногда и гибели всего огорода в целом. Поэтому о мероприятиях по отводу вод с участка нужно задуматься в первую очередь

Особенно важно смонтировать дренажную систему на участках с глинистой структурой грунта

Схема устройства закрытого дренажа.

Дренаж – это системы подземных каналов, работающих на отвод лишней влаги с участка. Существует два вида дренажа: почвенный и глубинный. При этом отвод поверхностных вод во время обильных осадков можно сделать при помощи открытых дренажей, вырытых по всему периметру дачи, ширина каналов 40-50 см и глубина 70-80 см.

Затем из дренажных каналов вода поступает в сточную канаву возле участка. Чтобы не допустить вымывания плодородного слоя грунта, линия огорода обязательно отделяется от стока воды. Правильный монтаж дренажа зависит от естественного уклона земли на даче. При отсутствии топографического плана с отметками высот уклон определяется направлением стекания воды. При уклоне участка вглубь дачи нужно прокопать продольную канаву в сторону огорода, а сточную канаву – вдоль забора.

Устройство дренажа.

При застаивании воды на ровных площадях дачного участка, на которых отсутствует любой склон, задача усложняется, так как естественным путем вода никуда не уходит. В этой ситуации нужно создать более сложную дренажную систему. При неуместности использования открытых канав можно оборудовать дренажную систему с закрытыми канавками. Линейный дренаж – это система желобов водостоков, соединенных с пескоулавливателем. Пескоулавливатель представляет собой резервуар для оседания мелкого мусора и частиц грунта. Водосборник устанавливается прямо в траншею на цементный раствор, а пескоулавливатель ставится в нижней точке сбора системы.

После этого размечают и укладывают водоотводные каналы. Для избегания чрезмерного засорения каналов и пескоулавливателей их накрывают решетками, которые можно снимать при необходимости для прочистки от попавшего мусора. Организация уклона для водоотвода проходит следующим образом: создание уклона почвы, применение желоба с конструкционным уклоном или создание ступенчатого отвода за счет укладки водостоков каскадом.

Когда строится дренажная система вокруг дома

Необходимость в отводе грунтовых и дождевых вод возникает, если

Глубина котлована строящегося дома оказывается ниже водоносных пластов в грунте. Вода начинает затапливать котлован почти сразу, как только его выкопали.
Пол в подвальном помещении не превышает полуметра над предполагаемым уровнем расположения водоносного пласта.

почва глинистая и плохо пропускает воду в грунт. Вода разливается по участку, подступает к стене дома, отчего сыреют стены.

Наружная гидроизоляция здания не всегда способна защитить дом от подступающей влаги. Мало пока строители применяют пенетрон. Это — современный материал для гидроизоляции фундамента и бетонных стен. Кто-то еще не знает о его существовании, а кому-то этот материал кажется дорогим, и предпочтение отдается дешевым рубероиду или битуму.

Чтобы сократить попадание воды к стенам дома или хозяйственным постройкам, вокруг здания (сооружения) вместе с дренажной системой устраиваются отмостки с углом наклона в 2-2,5 процента в сторону пристенного дренажа шириной 50-70см. Отмостки представляют собой асфальтовую (бетонную) дорожку, опоясывающую строение.

Гидроизоляция фундамента жидкой резиной увеличивает срок эксплуатации

Дренажная система состоит из

трубопроводов, каналов,
колодцев.

Колодцы классифицируются как

Смотровые,
Поворотные,
Накопительные,
Отводные.

Особенности проектирования дренажа

Работы по обустройству дренажа целесообразно проводить после завершения капитального строительства и окончания масштабных работ на участке, чтобы не повредить элементы дренирования. Но проектировать систему лучше вместе с разработкой всех других чертежей.

Для корректного проектирования дренажа потребуется много информации:

Практически обязательно нужна топографическая съёмка. Исключение могут составлять случаи, когда участок совсем плоский, но так или иначе необходимо определить общий уклон, отношение осушаемой территории к окружающей местности (низина/возвышенность), пути отвода и места сброса воды.
Заранее следует подготовить детальный план участка, где указана площадь водосбора, инженерная специфика и взаимная привязка строений и прочих сооружений (заборы, бассейны, подвалы, водоёмы, альпийские горки, точки ливнёвых кровельных стоков…)

Особое внимание уделяется подземным коммуникациям.
Отдельным пунктом составляется чертёж дорожек, мощёных площадок, ограждений типа бордюров.
В некоторых ситуациях весьма полезными могут стать геологические и гидрологические изыскания, которые прольют свет на характер грунтов, водный режим и баланс. Большинство суглинистых участков имеют схожие условия и в такой тщательной разведке не нуждаются.

Что же мы должны получить от разработчиков на выходе? Прежде всего нам нужно иметь техническое и, неплохо бы, экономическое обоснование того или иного типа дренирования. Далее чертежи. На них обычно указывается план отвода воды, зонная разбивка, привязанные линии прокладки дрен, точки расположения смотровых и сборных колодцев. При сложных условиях и сильно развитых системах — потребуются изображения вертикальных разрезов и схема дренажа сооружений. Отдельно или на рабочих чертежах создаётся таблица уклонов и заглублений. На этой же стадии создается спецификация всех элементов системы (тип дрен, профиль и сечение) и по количеству рассчитываются необходимые строительные материалы.

Организации, занимающиеся монтажом и разработкой систем дренирования, как правило, пользуются «Руководством по проектированию дренажей зданий и сооружений». Разработано оно в 2000 году в ОАО «Мосспроект». Второе — это «Технические рекомендации по проектированию, монтажу и эксплуатации дренажей из полиэтиленовых труб с фильтрующей оболочкой» (Лаборатория подземных сооружений ГУП «НИИ Мосстрой», 2005 год).

Переоценить важность комплексного профессионального проектирования сложно, так как ошибки при обустройстве дренажа, могут даже ухудшить ситуацию. Именно поэтому, если имеется желание и возможности произвести сооружение дренажа своими силами, то за проектом лучше обратиться к специалистам, тем более что спроектировать систему зачастую можно даже дистанционно (если предоставить разработчикам необходимые данные)

На рынке сформировалась средняя цена на проектирование дренажа участка — это порядка 15 тысяч рублей с выездом, 10 — без посещения объекта (если заказчик может предоставить необходимую информацию). Около 20–25 тысяч будет цена вопроса, если участок большой, и проект включает разработку дренажа фундаментов и ливнёвой системы.

Дренаж воды в подвале

Потребность в отводе воды из подвала возникает, когда рядом с домом проходит водный пласт, и накапливается вода в подвале. Она накапливается в атмосфере, оседает на стенах, создавая благоприятную среду для размножения грибка. Дренаж в подвале можно устроить двумя способами. Первый способ естественный, второй — принудительный, с применением насоса.

Система дренажа в подвале с помощью погружного насоса

Способ первый: скважина

Этот способ хорош, если на глубине под домом есть водный пласт. Выберите в подвале место, где обычно скапливается вода. Это указывает на то, что здесь уровень пола занижен. Выкопайте квадратный накопитель глубиной 35-50 см и длиной каждой стороны 55-60см. Края накопителя чтобы не обваливались, обложите кирпичом. В центре углубления начните бурить скважину диаметром 6 мм. Глубина скважины должна соответствовать глубине водного пласта. Затем в скважину вставляется труба диаметром 32-40мм. Но перед тем как вставить трубу в скважину, высверлите шестимиллиметровые отверстия на конце трубы и на уровне накопителя. Вода будет стекаться в накопитель и, попадая в отверстия трубы, опускаться в грунт, где ее примут грунтовые воды. Устройство подобного дренажного слива позволит надолго избавиться от воды в подвале.

Способ второй: колодец

Для рытья колодца выберите в подвале самое низкое место. Выкопайте в этом месте круглый колодец, с таким расчетом, чтобы в него встала металлическая бочка вровень с полом. Бочку покрасьте изнутри и снаружи, чтобы она прослужила как можно дольше. На дно бочки установите насос с поплавком. Поплавок при накоплении воды в бочке будет включать насос, и вода будет выкачиваться наружу. Куда вы направите воду из бочки — решать вам. Ею можно поливать растения на участке, либо вывести за его пределы.

Описанные выше варианты дренажа выполняются, когда дом уже построен, обжит, и возникла необходимость решать проблему отвода воды.

Но можно эту проблему предусмотреть заранее.

Можно также использовать металлическую бочку, но у нее необходимо отрезать дно, также перфорировать по бокам, и покрасить с целью защиты от коррозии.

Вода из-под дома будет концентрироваться в этом накопительном колодце. Дренаж для плитного фундамента защитит фундаментную плиту от систематического подтапливания и разрушения. Колодец накрывается люком или решеткой.

ПОСМОТРЕТЬ ВИДЕО

Для удаления воды из колодца есть два варианта:

колодец соединяется трубой с пристенной дренажной системой,
Вода выкачивается насосом с поплавком.

Грамотно выполненный отвод воды от фундамента дома значительно увеличит сроки эксплуатации дома и оздоровит в нем микроклимат. Поэтому нельзя пренебрегать столь важным конструктивным элементом строительства и благоустройства.

Для чего нужен дренаж?

Дренажная конструкция отводит на необходимое расстояние талые, дождевые или грунтовые воды, обеспечивая нормальные показатели влажности почвы. После отвода стоки утилизируются в центральной канализационной сети или используются в хозяйственных целях. Без отвода излишков влаги быстрее начинает разрушаться фундамент построек. Помимо этого, вырастают показатели влажности в погребах и подвалах.

Вода, которая впитывается в почву, постепенно проникает в основание дома, разрушая его. Это объясняется тем, что при замерзании вода расширяется и влечёт за собой появление трещин. Впоследствии эти трещины приводят к наклону здания под определённым углом, а затем к его окончательной деструкции.

Кроме этого, увеличенные показатели влажности создают благоприятную среду для возникновения и развития грибка или плесени. Избыточное содержание воды мешает нормальному произрастанию растений. Поэтому на эту проблему не стоит закрывать глаза. Является ли необходимой система дренажа, определяется достаточно просто — если лужи, которые возникают после дождя или таянья снега долгое время не исчезают, то это может означать, что слои грунта чересчур заполнены водой. В таком случае обязательно нужна установка дренажной конструкции.

Если дренаж отсутствует, то талая или дождевая вода может подтапливать дома, постепенно разрушая фундамент

Бурение водозаборной скважины

Мы рекомендуем начинать бурение водозаборной скважины, как только у Вас появится хороший доступ на стройплощадку. Бурение скважины на воду лучше всего начинать до строительства дома, так как после заезда буровой установки на участок, возможно, потребуется восстановление газона или забора, а, может быть, придется пожертвовать даже какими-то постройками. Бурение скважины может производиться не ближе 3м от какого-либо строения и при отсутствии воздушной электролинии в радиусе 5м. Хотим сразу предостеречь: если вы планируете расположить водозаборную скважину в подвале, даже если сам дом еще не построен, обслуживание и ремонт (замена насоса, профилактика и т.д.) требует подъезда буровой установки и размещения ее над скважиной, доступ которой в подвал дома будет невозможен. Процедура бурения скважины для разных районов страны значительно различается. Во многих районах требуется, чтобы дебит скважины проверялся, как только скважина будет готова. Лучше отвести на всю эту операцию от 4 до 10 дней. Собственная водозаборная скважина — это, прежде всего, удобно и выгодно. По мере развития коттеджного строительства все большую популярность приобретает вода, добытая непосредственно из подземных горизонтов. Она почти не требует очистки, а кроме того, потребитель скважинной воды в меньшей степени зависит от службы трубопроводов. Но самое главное преимущество скважинной воды — это независимость от уровня загрязнений техногенного характера. Будьте предельно осторожны при выборе организации для бурения скважины. Не заказывайте бурение скважины в сомнительных, иногородних и мало известных организациях. Ознакомиться со способами бурения скважин на воду.

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Способы осушить участок

Чтобы узнать, как правильно осушить участок, следует рассмотреть все возможные варианты. А далее уже определить, какой подходит именно вам.

Поверхностный дренаж

Осушить земельный участок можно и без использования труб, для формирования дренажа используются канавы, проложенные на участке и по периметру зданий. Таким образом, влага будет собираться с участка и перенаправляться к накопительным ямам, из которых откачиваться насосами.

Глубина канав зависит от степени и уровня заболоченности, обычно это 400 -700 мм, заглубленность ямы до 1000 мм. Яма выполняется в форме конуса с узкой нижней частью. Верхний диаметр примерно составляет 2 м, а нижний 0,7 м.

Преимущества:

невысокая цена;
осушение дачного самостоятельно;
высокая скорость проведения работ.

В этом случае каналы не промываются водой с высоким давлением.

Закрытая система

Провести подобный дренаж своими руками не получится, поскольку здесь необходимы специальные знания и оборудование. Это самая прогрессивная и эффективная система, которая практически не занимает место. Все элементы находятся под землей.

Различают дренаж двух типов.

Прифундаментный — локально защищает здания и сооружения от попадания влаги. Он укладывается по периметру объекта на глубину ниже фундаментной подушки. Такая система обеспечивает защиту дома.

Такое положение не дает воде скапливаться, она полностью отводится через дрены. Заглубление труб проводится на 400 — 600 мм в зависимости от влажности почвы.

Технология закладки системы общая для обоих случаев.
Дно сформированной канавы отсыпается гравием и песком.
На него укладывается водопроницаемый геотекстиль с запасом по ширине.
На геотекстиль укладывается дрен – перфорированная пластиковая труба.
На трубу отсыпается еще один слой гравия.
Геотекстиль заворачивается, канава выравнивается с уровнем поверхности.
На поворотах и через каждые 50 метров устанавливаются смотровые колодцы.

Это стандартные конструкции, через которые можно следить за работой системы и проводить периодическую очистку. Основной колодец монтируется в самой нижней точке участка.
Попавшая туда вода отводится с помощью дренажного поплавкового насоса. Если некуда отвести воду, можно установить большую накопительную емкость и использовать ее для технических нужд или полива летом.

При закладке трубопроводов необходимо обеспечить естественный уклон для движения воды самотеком. Он составляет примерно 20 — 30 или 3 — 6 см на каждый погонный метр.
Постепенно трубы будут засоряться и заиливаться. Их очистка проводится примерно раз в 2 — 3 года. Для этого система заполняется водой под давлением с максимальной возможностью откачки.

Иглофильтровальные системы

Осушение участка с высоким уровнем грунтовых вод проводится по специальной технологии. На концах труб, входящих в конструкцию, смонтированы иглофильтры, которые представляют собой стальные трубы с отверстиями на концах. Для защиты от попадания грунта в трубе монтируют латунные или полимерные сетки.

Таким способом можно снизить уровень грунтовых вод до глубины 4 — 5 метров. Если требуется осушить болотистый массив, оборудование можно установить каскадно, в несколько ярусов, и обеспечить удаление влаги с глубины до 20 метров.

Выбор способа осушения лучше доверить специалистам, которые проведут расчет, исследуют уровень воды и состав грунта и предложат оптимальное решение.

Открытый дренаж

Открытый дренаж – это система канав, расположенных под уклоном. По ним вода уходит в дренажные колодцы или за переделы участка. Расстояние между ними не менее 6 м. Вокруг строений их лучше не делать, это может привести к деформации фундамента.

Вариантом такой системы является засыпной дренаж. Дно канавы выкладывают геотекстилем, потом заполняют гравием или камнями на 2/3 глубины. Сверху насыпают мелкий гравий, а потом слой песка и почвы.

Чаще всего применяют этот метод, если почва глинистая. Он помогает отводить воду во время паводка, обильных дождей, предотвращая насыщение грунта влагой.

К недостаткам подобной системы относится уменьшение полезной площади участка. Избежать этого можно, прорыв канавы около забора. Кроме того, такие траншеи быстро забиваются мусором, листьями, и их приходится регулярно чистить.

Уход за дренажной системой

Через контрольные колодцы следует периодически осматривать систему, особенно после сильных ливней и в период активного таяния снега

Особое внимание тут уделяют наличию загрязнений и уменьшению скорости хода воды, увеличению уровня в колодцах. При обнаружении отклонений от нормы — необходимо провести чистку дренажа

Система очищается водой под давлением. Шланг надевают на раструб насоса, вводят вовнутрь дрены, продвигают его вниз по уклону. Процедуру повторяют из разных колодцев. Даже если проблем не обнаружено, рекомендуют раз в пару лет делать профилактическую чистку труб и колодцев струёй воды. Смотровые колодцы должны быть плотно закрыты крышками во время всего периода эксплуатации.

Если дренаж участка грамотно спроектирован и правильно собран, корректно подобраны материалы, то уход за ним не доставит особых хлопот, система без проблем послужит и вам, и вашим детям.

рмнт.ру, Игорь Максимов

Основные элементы

Дренажная водоотводная система — это инженерная сеть, которая состоит из труб и колодцев. Соединение труб между собой осуществляется с помощью специальных элементов — муфт.

Трубы. Материалы, из которых изготавливают трубы для дренажа, как правило, обладают фильтрующими качествами. Популярностью пользуются различные типы пластиковых изделий.

Колодцы. Эти конструкции располагаются на поверхности и размещаются в самых нижних точках наклона территории, на которой монтируется дренаж. Это делается для эффективного стока воды. Помимо этого, через колодцы осуществляется промывка системы.

Насосы. В случае, если естественный вывод сточных вод невозможен, система оснащается специальными насосами, которые осуществляют транспортировку и регулируют направление движения воды по трубам до колодца. Ассортимент насосов достаточно велик. Они отличаются по своим показателям мощности и пропускным коэффициентам шлангов.

Факторы, по которым определяется необходимость установки дренажа:

Рельеф местности. Дренаж является обязательным, если участок залегает в низине или же в местах водоразделов.
Глубина расположения грунтовых вод. Воды, которые залегают на глубине 1.5 метров, уже являются признаком того, что участок нуждается в дренировании.
Плотность грунта. Суглинистые, глинистые, песчаные и щебёночные почвы обладают низкими показателями пропуска воды. Участок, расположенный, на таких грунтах стоит оснастить водоотводящей системой.
Площадь водосбора

Обращать внимание стоит как на внешнюю, так и на внутреннюю площадь водосбора. Если вблизи находится река, то прилегающие к ней участки могут заболачиваться.

Основные части дренажной системы — это трубы, по которым будет стекать вода

Когда требуется установка дренажа?

Проектирование дренажных систем требуется в следующих случаях:

При строительстве зданий с подвальными помещениями, расположенными ниже уровня грунтовых вод. Дренаж также устанавливают, если пол цоколя находится на расстоянии менее 0,5 м от подземных вод.
Почва с капиллярным увлажнением, которая постепенно приведет к сырости в подвалах. Наличие подземных вод при проектировании не учитывается.
Расположение подвалов в глинистом и суглинистом грунте. Если фундамент уходит в почву более чем на 130 см, также устанавливают дренаж.
Если постройка располагается с нагорной стороны и граничит с песчаными линзами или с тальвегом. Это нестабильный грунт, при котором требуется установка дренажа.

При проектировании рассчитывают расположение закрытых выпусков водостоков зданий, нормативное уплотнение грунта, расположение водоотводящих люков и другие критерии. При необходимости проводят подсыпку территории до необходимого уровня или установку насосных станций для принудительной откачки воды.

Поверхностный водоотвод

Поверхностный водоотвод предназначен для сбора дождевой и талой воды с прилегающей территории и дальнейшего ее отвода в ливневую канализацию.

Поверхностный водоотвод – это система желобов и водосборных каналов, состоящая из углубленных лотков, пескоуловителей и специальных устройств, которые предназначены для задержки мусора, вынесенного водой. Сверху пескоуловители и водостоки закрыты съемными декоративно-защитными решетками, которые препятствуют попаданию в систему поверхностного водоотвода мусора и обеспечивают безопасность перемещения транспорта и пешеходов.

Прайс-лист

Для чего нужен дренаж участка

Просматривая сметы и прайс-листы, связанные с дренажем участка некоторые застройщики начинают сомневаться в целесообразности этих мероприятий. И основным аргументом является то, что раньше, в принципе, никто на этом сильно не «заморачивался». При такой аргументации отказа от дренажа участка стоит отметить то, что качество и комфорт жизни человека сильно улучшились. Никто не захочет ведь жить в сырости или в доме с земляными полами. Никто не захочет наблюдать трещины на своем доме, на отмостках и дорожках, появившиеся после очередного холодного сезона. Все домовладельцы желают благоустроить свой участок или, выражаясь по-современному и по-модному – сделать ландшафтный дизайн. После дождя никто не захочет «месить грязь» в застоявшихся лужах. Если это так, то дренаж однозначно нужен. Можно обойтись без него только в очень редких случаях. В каких именно случаях мы изложим чуть позже.

Дренаж – это не что иное, как удаление излишней воды с поверхности участка или с глубины грунта. Для чего же нужен дренаж участка?

Прежде всего, для того чтобы удалить лишнюю воду или от фундаментов зданий и сооружений. Появление воды в районе подошвы фундамента может спровоцировать либо подвижку почвы – дом «поплывет», что характерно для глинистых почв, либо в сочетании с промерзанием могут появиться силы морозного пучения, которые будут создавать усилия по «выдавливанию» дома из грунта.

Дренаж предотвратит «выдавливание» септика при высоком уровне грунтовых вод. Без дренажа система очистки стоков не прослужит долго.
Дренаж совместно с системой ливнестоков кровли и вокруг строений обеспечивает быстрое удаление воды, предотвращая ее просачивание к подземным частям строений.
Дренаж предотвращает переувлажнение почвы. На участках, оборудованным грамотно спланированным и сделанным дренажем не будет застаиваться вода.
Переувлажненная почва может спровоцировать гниение корневых частей растений. Дренаж предотвращает это и создает условия для роста всех садовых, огородных и декоративных растений.
При сильных осадках на участках, которые имеют уклон, может потоками воды вымываться плодородный слой почвы. Дренаж направляет потоки воды в дренажную систему, тем самым предотвращая размывание грунта.

Если участок обнесен забором, сооруженным на ленточном фундаменте, то он может «запечатать» естественные пути отвода воды, создавая условия переувлажнения почвы. Дренаж призван удалить излишнюю воду с периметра участка.
Дренаж позволяет избежать образования луж на площадках, тротуарах и садовых дорожках.

По нашему мнению, приведенных аргументов вполне достаточно, чтобы понять, что дренаж в том или ином виде просто необходим.

Подготовка инструментов и материалов

Для дренажа лучше брать канализационные гофрированные трубы с равномерно выполненными отверстиями. Вода просачивается через них и по трубе уходит в приямок. Для частного дома готовят изделия диаметром до 110 мм, в промышленных системах ставят коллекторы до 200 мм. Есть гофротрубы с ребрами жесткости для прочности, их выбирают для тяжелых грунтов.

Другие материалы:

геотекстиль для фильтрования;
соединительные элементы (муфты, повороты, тройники);
дренажные насосы.

Экологически безопасный геотекстиль инертен к почвенной химии, не гниет, не портится грызунами. Делают ткань иглопробивкой из полипропиленовых нитей.

Выбирают качественный насос высокой производительности, лучше подходит агрегат с входным патрубком снизу корпуса (на подошве).

Виды насосов:

для переработки чистой воды — откачивает из бассейнов, колодцев, погребов, потоки можно применять для полива сада, огорода;
для отсасывания грязной жидкости или с примесями — отличаются конструкцией рабочего колеса.

Помпы для откачки из дренажа должны быть легкими, чтобы удобно переносить их.

Инструмент для установки дренажной трассы:

лопата штыковая и совковая для зачистки дна траншей, лом;
отбойный молоток для разбивки каменных включений в земле;
пила по металлу, плоскогубцы, молоток с металлической головкой и киянка;
рулетка, водяной уровень, отвес, разметочный канат, колышки из металла или древесины;
строительный нож, стамеска;
болгарка с кругами для работы по камню;
емкость, в которой будет готовиться раствор, трамбовка.

Особенности проектирования дренажной системы

Определение проекта дренажной системы проводится с учётом определённых параметров, таких как:

глубина, на которой будет располагаться водоотвод;
расстояние между выкопанными канавами, которые в последующем будут использованы для прокладки дренажных труб;
наклон дренажных каналов;
показатели длины и диаметра дрен;
местность, на которой будет осуществляться отвод воды;
количество и качественные характеристики материала.

Установка дренажной системы определяется с учётом состава почвы на конкретном участке. Расстояние между выкопанными канавами не должно превышать 11 метров, если они выполнены на глинистой почве. Если грунт имеет более рыхлый состав, то расстояние может быть до 22 метров. Разбег между каналами прямо пропорционально глубине их залегания в грунте.

Глубина траншеи должна составлять около 0,5–1,2 метра. Этот показатель зависит от ряда факторов: уровень уклона, размер участка и т. д. Уровень наклона на каждый метр конструкции должен соответствовать 1,5–2 сантиметра. Исходя из этого, можно определить, что на ровной местности глубину канала придётся делать несколько больше.

Диаметр трубы влияет на показатели её пропускной способности. Чем меньше диаметр трубы, тем больший угол наклона понадобится для увеличения ее пропускных качеств. Помимо этого, узкие трубы больше подвержены засорению.

Определить ширину канавы для трубы достаточно просто. К диаметру трубы добавляется 40 см. Для осуществления установки дренажной системы понадобятся:

гравий;
щебень (желательно разных размеров);
песок;
геотекстильное полотно;
трубы;
колодцы;
лопата.

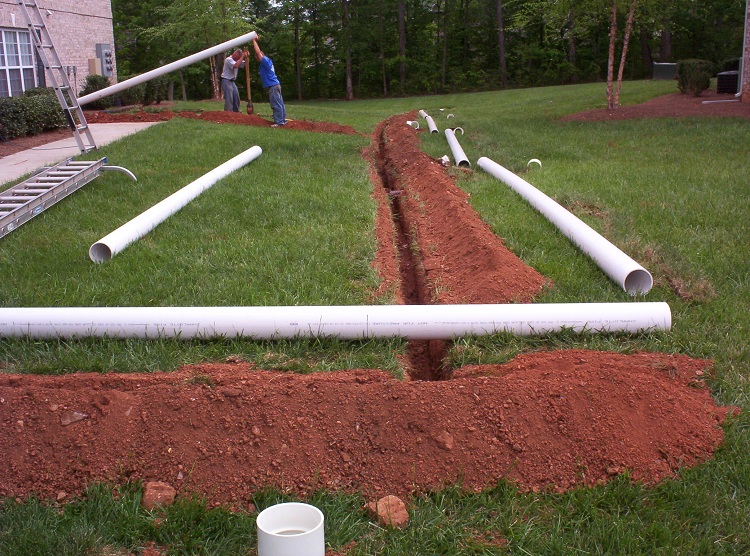

Для устройства дренажной системы необходимо подготовить траншеи

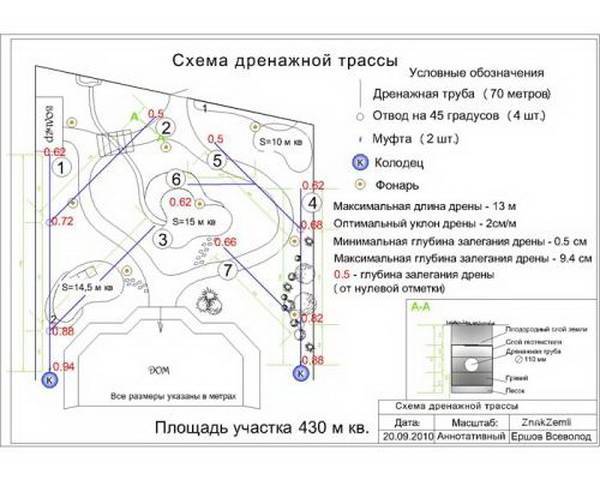

Трасса дренажа

Прокладывается по защищаемой территории с учетом гидрогеологических условий для общего дренажа и расположения строений для местных систем.

Трассу ведут ниже глубины промерзания грунта с продольным уклоном 0,002 для глинистых, суглинистых и 0,003 для песчаных грунтов.

Скорость тока на любом участке трассы не должна превышать 1 м/сек.

В состав трассы включают смотровые колодцы:

для длинных прямых участков труб среднее расстояние между ними — 40 м, максимальное — 50 м;
дополнительные колодцы устанавливаются на поворотах труб (на расстоянии до 20 м от них), участках перепада высот, изменения уклона;
при нескольких поворотах на небольшом расстоянии друг от друга предусматривают один колодец на каждые два поворотных колена.

В нижних точках трассы обустраивают выпуски для вывода стоков из дрен:

если выпуск выходит в централизованный водосток, его делают выше максимального уровня воды в нем либо защищают обратным клапаном;
при сбросе стоков в водоем выпуск располагают выше паводковой отметки уровня воды (если есть риск ее превышения, устанавливают обратный клапан);
если вывести стоки к точке водосброса (в водоем, овраг, канаву) нельзя, обустраивают колодец с насосной установкой, которая откачивает собранные воды.

Комплектующие и материалы:

трубы — асбестоцементные или пластмассовые с перфорацией и гофрированными стенками, на стыках выполняется герметичное соединение муфтами;
дренирующая обсыпка. Материал и состав подбирается по характеристикам грунта. При риске заиливания (присутствие мелких песчаных частиц, супесей, глины) выполняют двойную отсыпку: внутренний слой гравием, щебнем, наружный песком. Толщина каждого слоя отсыпки — от 15 см;
фильтрационный слой: мембранный материал или геотекстиль для защиты от заиливания;
колодцы — бетонные или полимерные с гофрированными стенками. Если смотровой колодец используется как перепадный, внутри предусматривают водобойную часть.

Этапы обустройства поверхностной дренажной системы

На участке размечают расположение канав в соответствии с планом. Канавы роют на глубину около 0,5 метра. Ширина для песчаного грунта — до 35 см, глинистого — до 45 см. Все боковые канавы делают так, чтобы они входили в центральную ветку, проходящую к водоприемнику, под соответствующим уклоном.

Дальнейшие этапы работ:

приемник потоков обустраивают в низкой области на участке;
проверяют уклон, наливают воду, наблюдают за перемещением;
дно застилают геотекстилем, чтобы концы захватывали стенки канавы по всей высоте;
уложенную ткань крепят небольшими колышками;
на дне делают подсыпку из деревянной щепы и мелкофракционного гравия, толщина каждого слоя не более 10 см.

Что входит в проект дренажной системы участка

Септическая канализационная система

Лишняя вода на участке и линейный способ отвода

Когда строится дренажная система вокруг дома

Особенности проектирования дренажа
