Виды ливневой канализации
Проектирование дождевой канализации требует от
разработчика знания способов сбора и транспортировки стоков. Существуют разные варианты конструкции
ливневой системы водоотведения. По способу транспортировки:
- закрытые каналы. Вода поступает в приемные колодцы, откуда по подземной системе труб проходит к очистным сооружениям, или к точке сброса. Самый сложный вариант, требующий точного расчета сечения труб, определения количества стоков и т.п.;
- открытые линии. Стоки движутся по надземной системе лотков или желобов. Вариант удобен простотой обслуживания и прочистки каналов. Часто используется в городских условиях, где в составе дождевой воды присутствует большое количество мусора и песка;
- смешанные. Они состоят из открытых и закрытых участков. Этот вариант встречается чаще всего, так как позволяет сэкономить на земляных работах.
По способу сбора воды:
- точечные. Это система приемных колодцев, соединенная трубами. Она собирает стоки с низин, участков под водосточными трубами и т.п.;
- линейные. Состоят из протяженных приемных желобов. Это хороший способ сбора влаги с больших площадей, асфальтированных стоянок и прочих участков.
Выбор подходящего варианта обусловлен
важными критериями:
- конфигурацией и планировкой участка;
- состоянием его поверхности;
- способом ее использования.
Необходимо учесть, что
эффективный сбор стоков понадобится в любом случае. Правильно составленная схема ливневой канализации
обеспечивает максимально полное отведение дождевых стоков. Иначе вода начнет
стекаться в низины, проникать в подвалы, разрушать фундамент зданий и
сооружений.
Сифонная система и ее особенности
Схема работы сифонной системы
Воздух, попадающий в систему труб, уменьшает производительность самотечных систем водоотведения, вынуждает увеличивать количество стояков и диаметр труб, поэтому очевидно преимущество сифонных систем перед другими.
Когда уровень воды в вертикальном стояке все-таки падает, то в трубопроводе создается разряжение, которое засасывает остающуюся воду на крыше здания — это свойство и есть главная особенность сифонных систем. Роль сифона играют горизонтальные трубы, особым способом уложенные на крыше.
Чтобы вода в сифонных системах не замерзла, их «одевают» в хорошую теплоизоляцию, или даже прокладывают рядом кабели электроподогрева. Затраты на монтаж подогрева и расход электроэнергии компенсируются в будущем отсутствием забот по очистке трубопроводов ото льда.
Что учитывают при расчёте?
Под каждый частный строительный объект (эксплуатируемый участок территории) проектирование индивидуальной является обычным делом.
Однако за основу всегда берутся решения, характерные для типовых проектов строительства ливневки. Типовые решения по умолчанию предполагают обращение к техническим расчётам, прежде чем начнётся строительство системы.
Расчёты выполняются с оглядкой на СНиП и с учётом следующих факторов, характерных для конкретной местности и объекта:
- норма осадков за год;
- свойства грунта;
- площадь объекта;
- масса отводимых вод;
- требуемая площадь стока.
Кроме сведений о массе отводимых осадков, остальную информацию можно получить через обращение в местную метеослужбу. А условное количество отводимых продуктов атмосферных осадков рассчитывается по формуле, где в качестве расчётных данных берётся площадь водосборного участка и параметр интенсивности этих осадков.
Галерея изображений
Математический вид формулы:
М = (А * 20) * S * k,
В ней соответственно:
- М – масса отводимых вод;
- А – интенсивность атмосферных осадков в течение 20 минут;
- S – водосборная площадь (для кровли ещё и + 30% общей площади стен здания);
- k – коэффициент поглощения влаги материалом объекта.
В качестве материалов объекта часто выступают кровельные покрытия (k=1); бетонные и асфальтовые сооружения (k=0,9); грунт (k=0,75); щебень, гравий (k=0,45).
Какие проблемы решает ливневая канализация
Системы дождевого водоотведения доказали свою необходимость не только в условиях большого мегаполиса, их отсутствие или неэффективная работа может привести к весьма печальным последствиям, что наглядно продемонстрировали природные катаклизмы, ставшие причиной подтопления даже станций метрополитена.
Предотвращение скопления воды
Благодаря данным коммуникациям решается целый ряд задач:
- Предотвращение скопления воды в сложных рельефных условиях. Такие системы позволяют даже минимизировать последствия при неправильной планировке грунта и дорожных покрытий при выполнении работ по благоустройству.
- Защита подвальных и цокольных помещений от проникновения осадков.
- Обеспечение сохранности фундаментных конструкций.
- Предотвращение заболачивания газонов, парковых зон и других участков с зелеными насаждениями.
Как вычислить объём
Одним из самых важных параметров, которые должны учитываться при обустройстве ливневой канализации на участке загородного дома – это её объём. Основным критерием для расчёта является среднее количество осадков, выпадающих в конкретной местности. Учитываются дождевые воды, снег, град.
От объёма сточных вод зависит размер коллекторов и водосборников. Определяют объём канализации по специальной формуле, для которой нужны такие значения:
- количество стоков, поступающих в систему (приблизительную цифру можно найти в сборнике СНиП);
- интенсивность выпадения атмосферных осадков;
- площадь территории, с которой будут собираться стоки;
- поправочный коэффициент.
Обустройство ливневой канализации на участке загородного дома
Все полученные значения просто перемножаются. Рассчитать эти параметры довольно просто. Единственное, может возникнуть вопрос, что такое поправочный коэффициент. Это показатель, зависящий от того, каким материалом покрыта территория, с которой будут собираться стоки. Если это участок, покрытый щебнем, коэффициент равен 0,4, для территорий, залитых бетоном – 0,85, для покрытых асфальтом площадок – 0,95 и для крыш – 1.
Процесс и специфика монтажа ливневки
Правила проведения монтажных работ по устройству ливневок идентичны принципам укладки обычных наружных канализационных трубопроводов. Однако если дом не оборудован водостоками, начать необходимо с их устройства.
Правила монтажа системы отведения ливневых стоков аналогичны правилам укладки обычной канализации
Сооружение кровельной составляющей
- В перекрытиях дома нужно сделать отверстия под дождеприемники. После установки устройств и их крепления на битумную мастику места примыкания надо герметизировать.
- Монтируются сточные трубы и стояки.
- Все элементы нужно прикрепить к конструкциям дома с помощью хомутов.
Схема кровельной части ливневки: 1. желоб; 2. угол желоба внешний; 3. угол желоба внутренний; 4. заглушка желоба; 5. соединитель желоба; 6. крюк; 7. крюк; 8. воронка; 9. воронка водосборная; 10. колено трубы; 11. труба водосточная; 12. труба соединительная; 13. кронштейн трубы (на кирпич); 14. кронштейн трубы (на дерево); 15. колено стока; 16. тройник трубы
Далее устанавливают лотки, если сооружается линейный тип системы, или отводные трубы, если проводится монтаж по точечной схеме.
Устройство подземной части
По намеченному плану, составленному с учетом уклонов и принятой в данном регионе глубины заложения каналов, нужно вырыть траншею. Если предполагается утеплить трубопровод, сформировав вокруг него оболочку из геотекстиля и щебня, или устроить подушку из песка, мощность их следует тоже учесть. Вот как действуем дальше:
- Дно траншеи перед монтажом хорошенько трамбуют. Встретившиеся при рытье крупные камни удаляют, образовавшиеся после их удаления ямки засыпают грунтом.
- На дно засыпается песчаная подушка, стандартная толщина ее 20 см.
- Формируется котлован для установки коллекторного резервуара. В качестве коллектора проще всего использовать готовую пластиковую емкость, но при желании можно сделать коллекторный колодец самостоятельно, залив бетон в устроенную заранее опалубку.
В утрамбованные и оснащенные песчаными подушками канавы укладывают трубы, для соединения их в единую систему используют фитинги.
Соединения проложенных под землей водосточных каналов выполняют с помощью фитингов
- В прямые ветви ливневки, протяженностью более 10 м, рекомендовано включать смотровые колодцы.
- В точках состыковки принимающих атмосферную воду коллекторов и трубопровода нужно установить пескоуловители.
- Все устройства и приспособления соединяются в одну цепь, места соединения составляющих герметизируются.
Перед засыпкой траншеи необходимо провести испытания посредством заливки воды в водоприемники. В результате тестирования не было найдено слабых мест? Засыпаем грунтом уложенную в траншею систему, а желоба, лотки, поддоны оборудуем решетками.
Перед засыпкой траншеи сооруженную систему нужно проверить, выявить и устранить все дефекты и протечки, если они возникнут
Городской коллекторный колодец запрещено разгружать в общую канализационную сеть из-за наличия в стоках химии и нефтепродуктов. Владелец загородного дома свободно может подключить ливневку к являющейся его собственностью канализации, ведь опасных составляющих, требующих тонкой очистки в ней нет.
После очистки в пескоуловителе вода поступает в канализационный коллектор, оттуда может распределяться прямо в грунт, разгружаться в водоемы или в обычную канализационную сеть частного дома
Благоустройство дома и прилегающей территории системой поверхностного водоотвода поможет продлить сроки эксплуатации конструкций, избавит от луж и слякоти собственников, предотвратит гниение корней растений. Несложная ливневка участка своими руками может быть смонтирована самим владельцем, но даже в случае обращения к строителям не помешают сведения о специфике ее организации. Хозяин сам и проследить за нарушениями сможет, и отремонтировать, и прочистить.
Смета на ливневую канализацию: пути оптимизации расходов
Типовая ливневая канализация состоит из следующих элементов – лотков-водосборников, дренажных труб, пескосборников, промежуточных колодцев (смотровых и дренажных) и резервуара для сбора сточных вод.

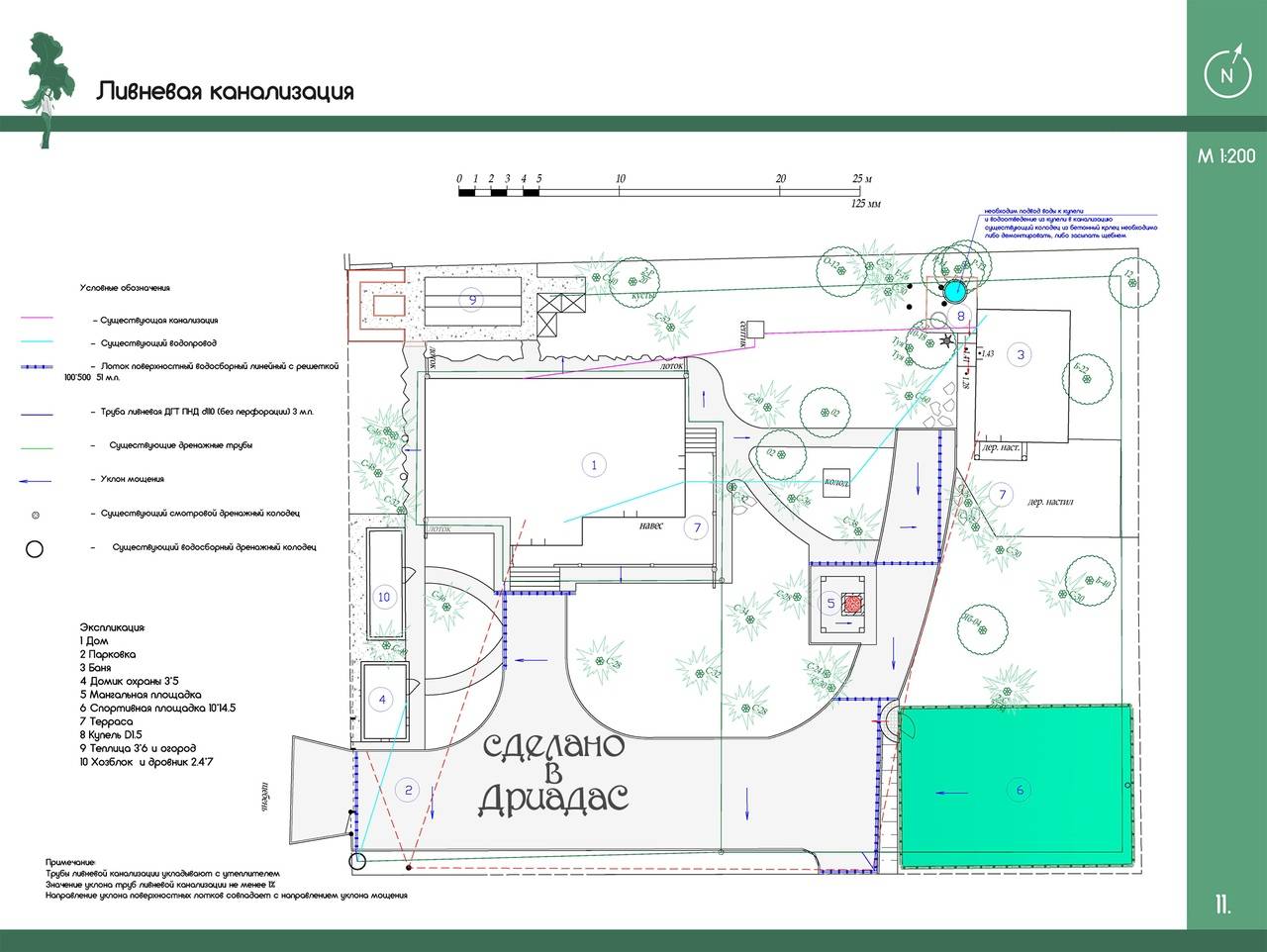

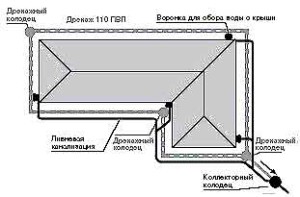

Схема монтажа ливневой канализации
1. Причем наилучшие результаты демонстрирует лишь полностью укомплектованная канализация, в конструкции которой есть все вышеперечисленные элементы. Поэтому экономить смету путем исключения каких-либо составных частей – это далеко не самое лучшее решение.
Однако никто не мешает нам объединить некоторые элементы «в одном флаконе». Например, смотровой колодец с перепадом патрубков можно превратить в тот же пескосборник. А вместо лотков – достаточно дорогостоящих изделий – использовать перфорированную дренажную трубу, уложенную в заполненную щебнем канаву.
2. Словом, вариантов совмещения функций – масса. И каждый сулит весь ощутимую экономию. Кроме того, сократить смету можно и путем оптимизации размеров сточных водоводов или дренажных колодцев. Ведь рекомендуемые в СНиП габариты (200-250 миллиметров) годятся и для промышленных сооружений и для целых кварталов одноэтажной застройки.
3. А вот для отдельного дома, оборудованного не откачиваемым ливневым колодцем, достаточно и 100-миллиметровой трубы (для подстраховки от подтопления можно использовать 150- миллиметровую трубу). Итог – полуторная, а то и двойная экономия только на трубах.
4. Еще один способ экономии – это уже упомянутый не откачиваемый ливневый колодец, заглубляемый до горизонта с высокой проницаемостью. Из такого колодца не нужно откачивать воду или подключать его в центральную канализацию. Стоки уйдут сами, растворяясь в хорошо проводящем влагу песке.
Как видите, творческий подход к конструкции дает реальный шанс на экономию.
Действительно крупные строения с кровлей больших размеров или промышленные объекты лучше оборудовать ливневой канализацией, обустроенной по рекомендациям из ГОСТ и СНиП. В ином случае владелец таких объектов может заплатить за собственную неосмотрительность двойную цену (и это без учета стоимости демонтажных работ не годной ливневки).
Сколько стоит монтаж ливневой канализации за 1 метр погонный
Для расчета ливневого водоотвода потребуются определиться с протяженностью и глубиной залегания ливневой системы, выполнить подбор необходимого оборудования и осмотреть место проведения работ.
Ниже вы сможете сделать прикидочный расчет согласно, технического задания. Для точного расчета можете пригласить на участок нашего инженера.
| Наименование работ | Ед. изм. | Стоимость руб. |
| Шеф монтаж | смена | от 10 000 руб. |
| Проектирование ливневой системы | – | от 5000 руб. |
| Устройство ливневой канализации глубиной ДО 1м.(дождеприемники ДО 15 шт.) | м.п. | от 1 500 руб. |
| Устройство ливневой канализации глубиной ДО 1м.(дождеприемники БОЛЕЕ 15 шт.) | м.п. | от 1 850 руб. |
| Устройство ливневой канализации глубиной БОЛЕЕ 1м.(дождеприемники ДО 15 шт.) | м.п. | от 2 250 руб. |
| Устройство ливневой канализации глубиной БОЛЕЕ 1м.(дождеприемники БОЛЕЕ 15 шт.) | м.п. | от 2 600 руб. |
| Ливневая канализация в дренажных траншеях | м.п. | от 550 руб |
| Монтаж дополнительного дождеприемника | шт. | от 1 600 руб. |
| Устройство поверхностного ливневого водоотвода | м.п. | от 1 700 руб. |
ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ
При расчете систем водопровода и канализации использованы материалы: СНиП 2.04.01-85 “Внутренний водопровод и канализация зданий.” Монтаж, крепление санитарных приборов и трубопроводов,гидравлическое испытание и проверка действия внутренних систем водопровода и канализации должна производиться специализированной организацией в соответствии с требованиями СНиП 3.05.01-85 “Внутренние санитарно-технические системы”, ВСН 48-96.
За относительную отметку 0.000 принят уровень пола 1-го этажа, что соответствует абсолютной отметке 171,65. В жилом доме запроектированы: хозяйственно-питьевой водопровод (В1), водопровод для технических нужд (В2), подающей трубопровод горячей воды (Т3), циркуляционный трубопровод горячей воды (Т4) и бытовая канализация (К1).
Отличие ливневой канализации от дренажа
Сверху-ливневая канализация, снизу-дренажная
Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.
Конечные задачи обеих систем по сути одинаковы:
- защищать подземные части построек и коммуникаций от избыточной влаги;
- снижать нагрузку на гидроизоляцию фундаментов;
- предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
- осушать верхние слои грунта.
Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.
Особенности открытых систем поверхностного дренажа и ливневки
Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.
Есть следующие виды каналов открытых систем:
- Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
- Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
- Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.
Глубинный дренаж и ливневка
Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.
Труба дренажная Д160мм с обмоткой
А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.
Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.
Что учитывают при расчёте?
Под каждый частный строительный объект (эксплуатируемый участок территории) проектирование индивидуальной является обычным делом.
Однако за основу всегда берутся решения, характерные для типовых проектов строительства ливневки. Типовые решения по умолчанию предполагают обращение к техническим расчётам, прежде чем начнётся строительство системы.
Расчёты выполняются с оглядкой на СНиП и с учётом следующих факторов, характерных для конкретной местности и объекта:
- норма осадков за год;
- свойства грунта;
- площадь объекта;
- масса отводимых вод;
- требуемая площадь стока.
Кроме сведений о массе отводимых осадков, остальную информацию можно получить через обращение в местную метеослужбу. А условное количество отводимых продуктов атмосферных осадков рассчитывается по формуле, где в качестве расчётных данных берётся площадь водосборного участка и параметр интенсивности этих осадков.
Галерея изображений
Математический вид формулы:
М = (А * 20) * S * k,
В ней соответственно:
- М – масса отводимых вод;
- А – интенсивность атмосферных осадков в течение 20 минут;
- S – водосборная площадь (для кровли ещё и + 30% общей площади стен здания);
- k – коэффициент поглощения влаги материалом объекта.
В качестве материалов объекта часто выступают кровельные покрытия (k=1); бетонные и асфальтовые сооружения (k=0,9); грунт (k=0,75); щебень, гравий (k=0,45).
Какие проблемы решает ливневая канализация
Системы дождевого водоотведения доказали свою необходимость не только в условиях большого мегаполиса, их отсутствие или неэффективная работа может привести к весьма печальным последствиям, что наглядно продемонстрировали природные катаклизмы, ставшие причиной подтопления даже станций метрополитена.
Предотвращение скопления воды
Благодаря данным коммуникациям решается целый ряд задач:
- Предотвращение скопления воды в сложных рельефных условиях. Такие системы позволяют даже минимизировать последствия при неправильной планировке грунта и дорожных покрытий при выполнении работ по благоустройству.
- Защита подвальных и цокольных помещений от проникновения осадков.
- Обеспечение сохранности фундаментных конструкций.
- Предотвращение заболачивания газонов, парковых зон и других участков с зелеными насаждениями.

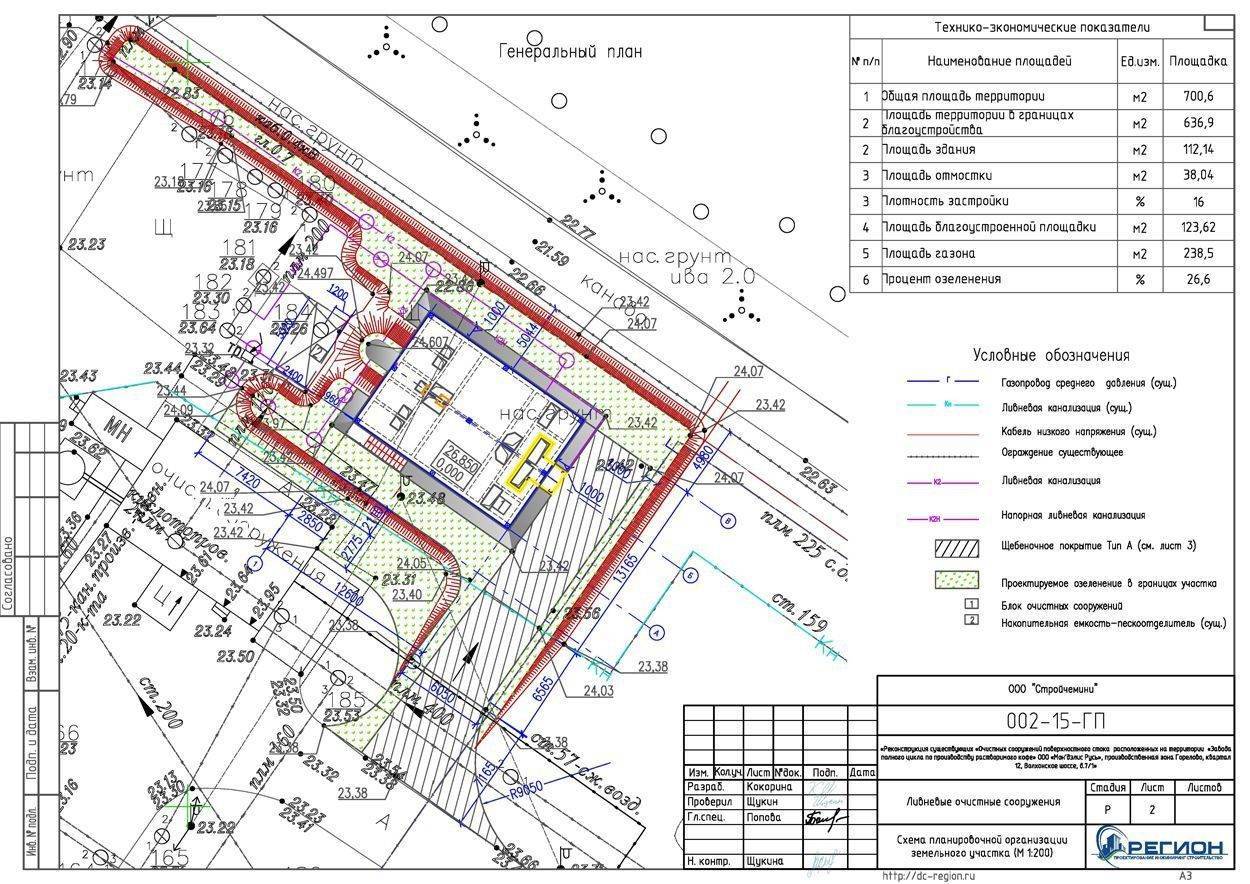

Проектирование ливневой канализации
Проекты застройки населенных пунктов всегда включают в себя часть, посвященную сооружению линейной канализации. А вот владельцам частных участков, как правило, приходится заботиться о сооружении систем водоотведения самостоятельно.
При сооружении таких коммуникаций, как ливневая канализация – расчет основных показателей лучше поручить специалистам, так как они производятся по достаточно сложным формулам и требуют знаний требований СНиП.
Нормативные документы
При составлении проекта следует строго придерживаться строительных и санитарных правил. Так, если проводится расчет 2.04.03-85 является основным документом.
Что представляет собой ливневая канализация?
Это инженерная сеть, предназначение которой – сбор с определённой территории избытка влаги с последующим отводом. Требования по сооружению ливневой канализации (ливнёвки) установлены СНиП 2.04.03-85.
Именно этим документом необходимо руководствоваться на всех этапах: при предварительных расчётах, проектировании и собственно строительстве
Важно обратить внимание, что СНиП 2.04.03 – именно такое написание иногда встречается – на деле не существуют, это неверное написание норм, номер которых указан выше
Порой возникает вопрос в необходимости соблюдения СНиП: разве канализация на небольших участках не может быть построена без сложных расчётов и проектирования, «на глазок»?
Нет, поскольку несоблюдение определённых правил часто оборачивается нарушением работы всей системы, проблемами из-за застоя воды, а также убытками. Отсюда вывод: если на участке действительно необходима ливневая канализация, СНиП – документ обязательный.
Порядок составления проекта водоснабжения частного дома с подключением к центральному водопроводу
Подготовка к началу проектирования водопровода с подключением от централизованной системы подразумевает приведение в порядок всех документов, закрепляющих право собственности на дом и земельный участок. На первом этапе необходимо получить в отделе геокадастра план участка масштабом 1:500, на котором в обязательном порядке должны быть отмечены все имеющиеся подземные коммуникации, проходящие по участку и трассе прокладки труб от центральной трубы водопровода.
Далее, для получения технических условий подключения необходимо обратиться в местный водоканал. Кроме того, что эта процедура в отдельных регионах платная, необходимо быть готовым, что технические условия подключения будут готовы на протяжении 30 дней. Составление проекта после получения технических условий тоже платная процедура и она в обязательном порядке заказывается в проектном бюро или проектной группе самого водоканала. Согласование на подключение от санитарно-эпидемиологической службы получается при наличии технических условий, при этом срок получения согласования также определяется 30 дней. И хотя проектная организация чаще всего сама проводит согласование проекта с остальными городскими коммунальными службами – энергетиками, газовой компанией, компаниями связи рационально получить разрешение на прокладку трубы у этих компаний самим заявителем, ведь срок ответа на обращение в эти органы также равен 30 дням.
И уже после составления проекта со всеми согласованиями весь пакет документов необходимо зарегистрировать в СЭС, для получения разрешения.
Следует заметить, что в большинстве случаев в самой проектной организации предложат стандартную схему водопровода в доме с несколькими точками подключения сантехники и бытовых приборов. Внутренняя разводка водопровода в доме при этом будет выступать не догмой, а скорее рациональным началом к постоянному усовершенствованию системы. Такой подход проектными организациями связан с тем, что в процессе строительства дома могут вноситься, незначительные или даже значительные коррективы и внутренняя разводка может быть изменена в соответствии с новыми реалиями. Но вот вопрос установки водомера все-таки в большинстве случаев будет решен однозначно – его установят в соответствии с проектом в том месте, где указано в проекте.
В ходе проектирования, если этим занимается ответственное бюро непосредственно на месте съемки объекта будут учитываться пожелания владельца о размещении приборов и порядке прокладки коммуникаций. Но в случае постройки стандартного дома по типовому проекту дома проект водопровода также будет выполнен по типовому образцу для этой серии домов.
Виды дождевой канализации
Существует несколько конструктивных решений, позволяющих обеспечить эффективный отвод талой и дождевой воды:

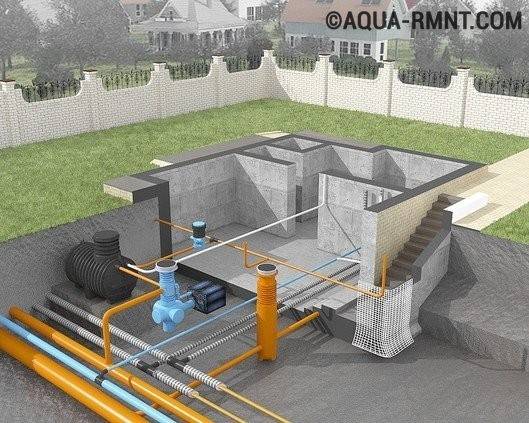

Закрытая (подземная) ливневая канализация

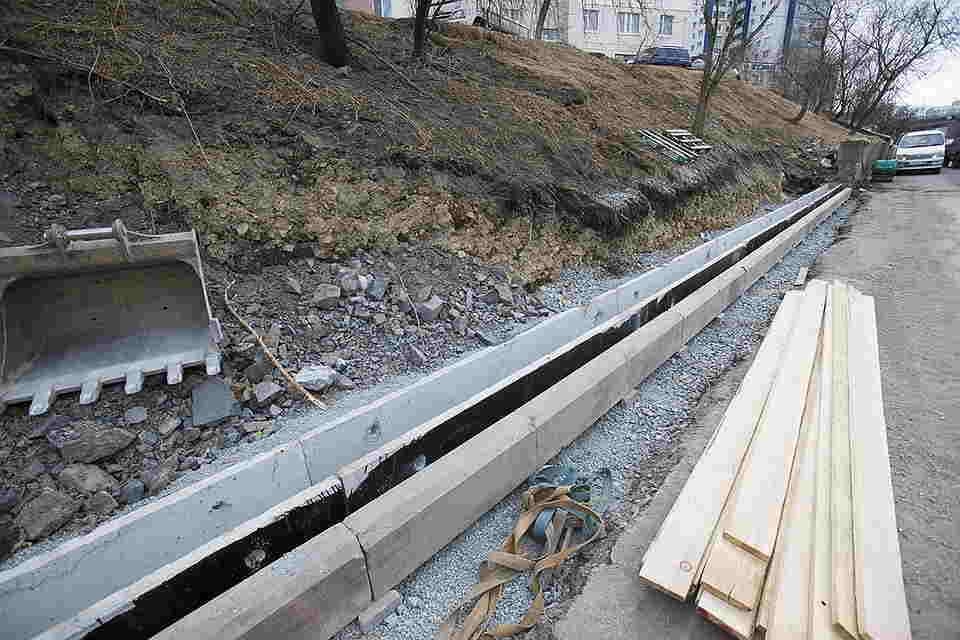

- Поверхностная (открытая) ливневая канализация монтируется в основном из бетонных лотков, закрытых декоративными решетками. Такая система кроме выполнения своей основной задачи играет роль декоративного элемента.
- Закрытая (подземная) ливневая канализация монтируется по принципу обычных систем отвода стоков. Различием является наличие дождеприемников, перенаправляющих поток воды в подземную канализационную сеть.
- Комбинированные системы включают в себя элементы открытой и закрытой ливневой канализации.
Выбор той или иной системы осуществляется на основании множества факторов, которые обязательно учитываются специалистом, выполняющим проектирование дождевой канализации. Данный этап (разработка проекта) во многом предопределяет эффективность будущей системы, поэтому выполнять его должен специалист, хорошо разбирающийся в вопросах отвода стоков.
Организация уклона труб отопления
Правильное направление уклона труб отопления при естественной циркуляции
Создавая автономную систему водяного отопления дома, не надо забывать, что она должна устраиваться с небольшим уклоном, помогающим правильному её функционированию. Особенно это актуально для системы естественной циркуляции теплоносителя по трубам. Правила выбора уклона труб отопления:
- Правильно выбранный уклон труб отопления обеспечит беспрепятственную циркуляцию теплоносителя по системе. Величина уклона в сторону течения воды должна составлять 10 мм на 1 м трубы как в направлении от нагревательного котла к радиаторам отопления, так и при выводе из системы.
В системах, использующих принудительную циркуляцию теплоносителя с помощью насоса, уклон устраивать не обязательно.
Обычно в таких системах трубы прокладываются горизонтально или с минимальным уклоном в сторону сливной запорной арматуры в 2–3 мм. Это помогает вылить воду из труб для проведения ремонтных работ или для недопущения разрыва трубопровода в случае, когда система длительное время не используется в холодное время года.Горизонтальный отвод для подключения к батарее от вертикальных систем трубопровода длиной больше 0,5 м устраивают с уклоном в 10 мм в сторону движения воды. Если этот отвод имеет меньшую длину, уклон устраивать не обязательно.
Проектирование и монтаж системы отопления в доме – сложная задача.
Поэтому лучше всего доверять её решение профессионалам, которые точно знают, как рассчитать трубы для отопления, выбрать подходящие материалы. Они проведут необходимые тепловые и гидравлические расчёты, гарантирующие, что система отопления в вашем доме прослужит надёжно и долго. Если же система отопления в вашей квартире или доме компактна, руководствуясь инструкциями нашего портала, вы наверняка сможете выполнить все необходимые работы не хуже, но при этом и существенно дешевле.
Для того чтобы работа отопительной системы частного дома была эффективной и бесперебойной, необходимо при монтаже отнестись со всей ответственностью к вопросу уклона труб. Этот момент очень важен в гравитационной конструкции трубопроводов или в отоплении с естественной циркуляцией. Здесь все тепло перемещается от котла к приборам отопления и обратно только благодаря правильному уклону.
Схема монтажа уклона канализационных труб

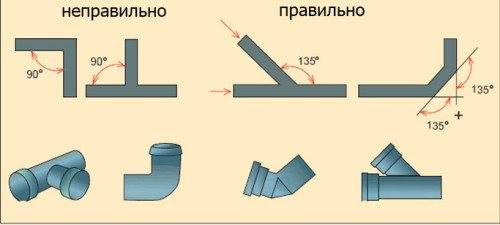

В очень редких случаях трубы прокладывают горизонтально. Иногда это необходимо и предусмотрено местными условиями.
Строго горизонтальную прокладку трубопроводов или систему с принудительной циркуляцией допускают только тогда, когда скорость движения воды составляет не меньше 0,25 м/с и воздушные пробки уносятся под ее воздействием. Это достигается путем давления, созданного циркуляционным насосом. При этом спуск воды из такой отопительной конструкции очень затруднен.
В основном монтаж труб требует уклона. В процессе эксплуатации трубопроводов скапливается воздух, который может найти выход, а также при опорожнении вся вода, которая выделится, тоже может «уйти» вниз, если наклон сделан правильный.
Как определить и рассчитать уклон трубопроводов в системе отопления, можно узнать ниже в этой статье.Каким должен быть уклон труб?
Схема уклона труб отопления.
Такое направление верхних магистралей актуально в насосных режимах отопления.
В системах же с естественной циркуляцией трубы прокладывают с направлением по движению воды. При этом скорость ее движения должна быть меньше скорости перемещения воздушной массы в воде. И еще, в конструкциях с верхней подачей уклон трубопроводов делают вниз.
Стоит отметить, что само направление уклона трубопроводов не имеет особого значения
Важно именно быстрое избавление от «лишнего» воздуха, что возможно только при правильной и грамотной направленности труб и расположению воздушников
В прокладывании нижних магистралей уклон делается в сторону теплового пункта дома, а именно в то место, где с опорожнением вода спускается в канализационную систему.
В том случае если магистрали две, подающая и обратная, то наиболее рациональным будет сделать уклон в одном направлении.
В насосной системе уклон подающих труб и всех подводок к отопительным приборам возможен по направлению движения воды. Но такое допускается только при обеспечении самопроизвольного движения скоплений воздушных масс против направления движения воды, то есть в обратную сторону.

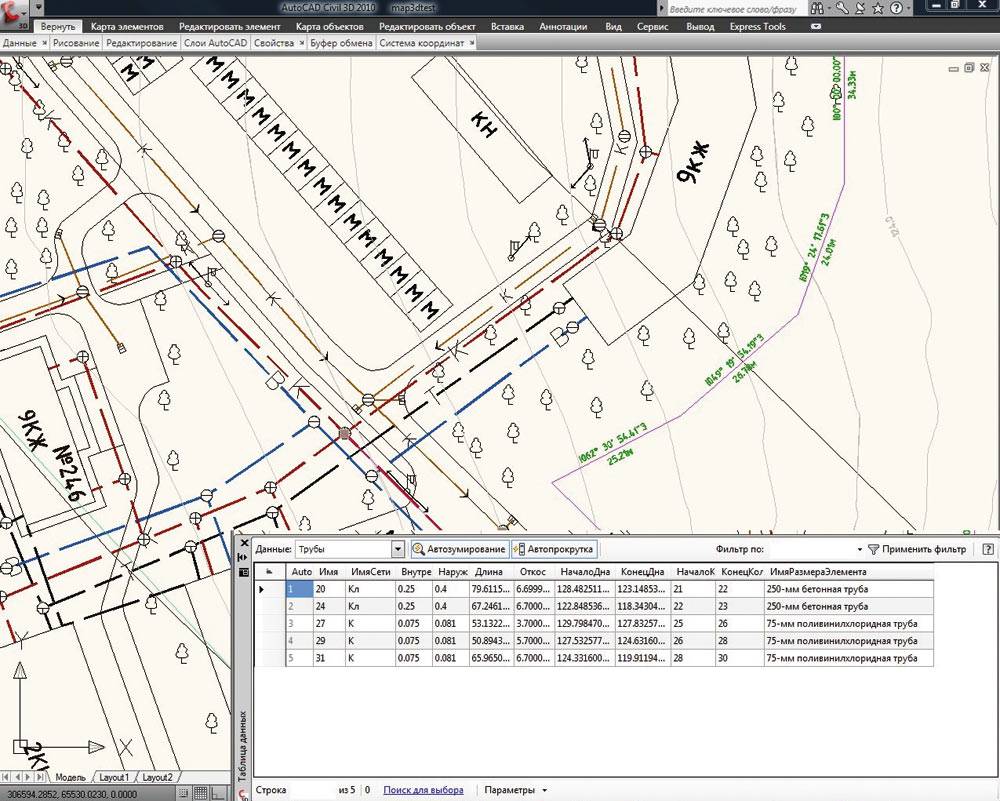

Проектирование ливневой канализации
Даже на самых маленьких участках проводить строительство ливневки «на глазок» нельзя. Все дело в том, что неправильно подобранное сечение отводящего коллектора приведет к его переполнению, а это резкое снижение эффективности работы всей канализационной системы. Поэтому предварительно необходимо сделать расчеты.
Основной из них – пропускная способность. Для этого придется узнать три характеристики региона.
- Среднее количество выпадаемых осадков. Обозначается этот показатель как «q20». Его можно найти в СНиП 2.04.03-85.
- Тип грунта.
- Площадь участка (F).
Сама формула: Q = q20 x F x Ψ, где Ψ – поправочный коэффициент, который определяет, каким материалом покрыты площадки. К примеру, для кровельного материала этот коэффициент равен 1,0, для асфальтовых площадок и дорожек 0,95, для бетона 0,85, для щебеночного покрытия 0,4.
После того как по СНиП определен объем отводящей воды, можно подобрать лотки или трубы по сечению. К примеру, на фото ниже показана таблица, в которой указана пропускная способность труб. Для ливневки обычно используется труба диаметром 100 мм.
Таблица пропускной способности пластиковых труб
Немаловажным показателем по СНиП является глубина прокладки трубной закрытой ливневой канализации. В своде правил об этом точно говориться – минимальная глубина заложения ливневой канализации определяется опытом эксплуатации систем в той местности, где она проводится. Но есть и более точные показатели.
- Если в ливневку закладываются трубы диаметром до 500 мм, то их надо устанавливать на глубину 30 см. Это минимальное значение.
- Если производится установка труб большего диаметра, тогда глубина должна быть не меньше 70 см.
И еще один показатель, который определен СНиПом. Это угол наклона системы лотков или труб. Устройство дренажа по СНиП определяет наклон в зависимости от сечения элементов водоотвода. К примеру, по трубам.
- Если укладывается в ливневку труба сечением 110-160 мм, то оптимальный для нее угол наклона 8 мм на один метр длины системы.
- Если используется труба диаметром 200 мм – угол уклона 7 мм.
И чем больше сечение трубопровода, тем больше должен быть его наклон. При этом в СНиПе оговаривается максимальный показатель угловой величины, он не должен превышать 1,5 мм на 1м длины трубы или лотка. Все дело в том, что ливневая канализация – это не просто вода от атмосферных осадков и таящего снега, но и достаточно большой объем крупных и малых примесей. Так вот при большом угле наклона вода будет двигаться с большой скоростью, оставляя за собой те самые примеси. Они просто под действием своей массы не будут поспевать за водными потоками. А это гарантия быстрого заиливания и образования засоров.

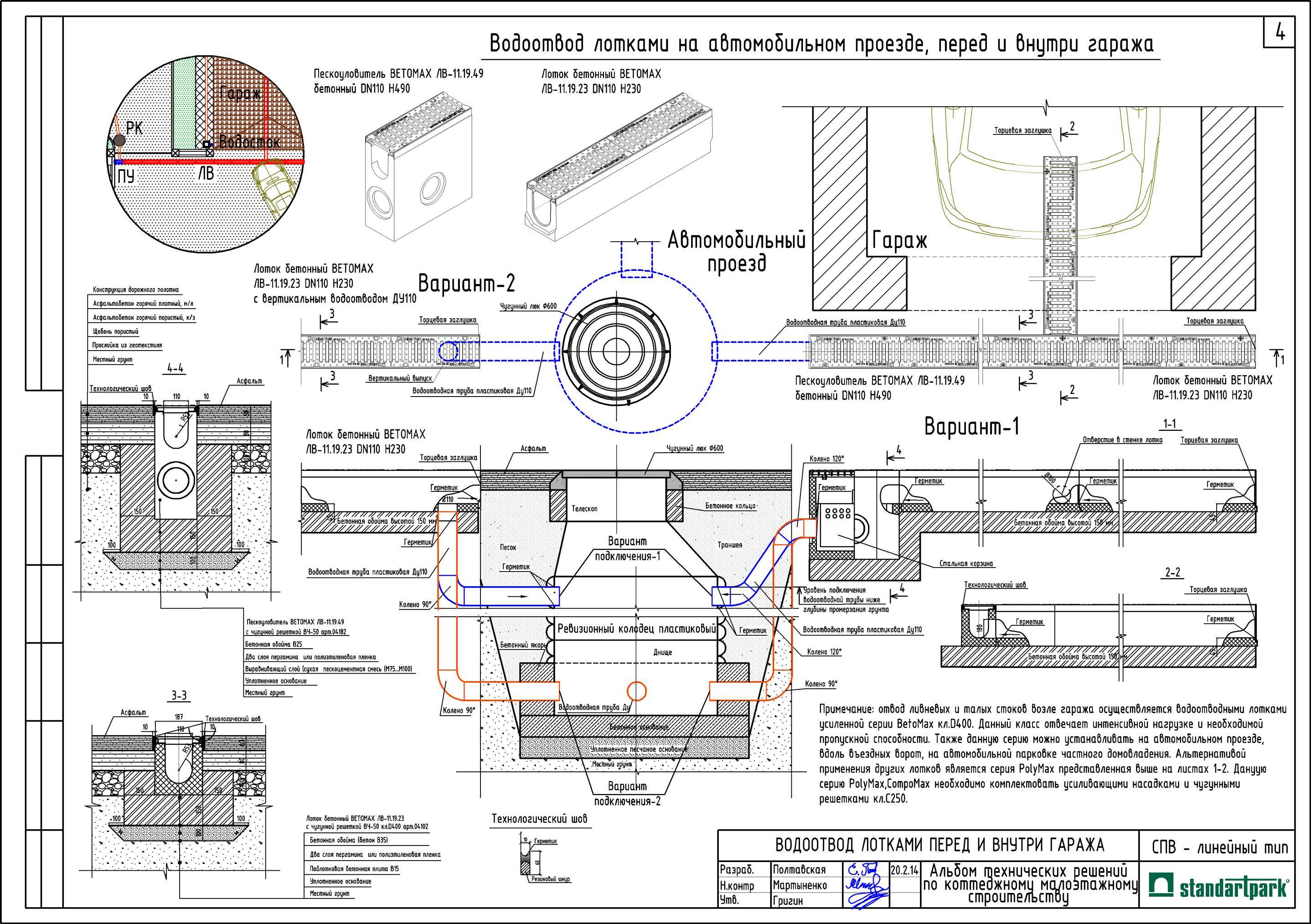

Различные сечения лотков
Актуальные требования при сооружении дождевой канализации

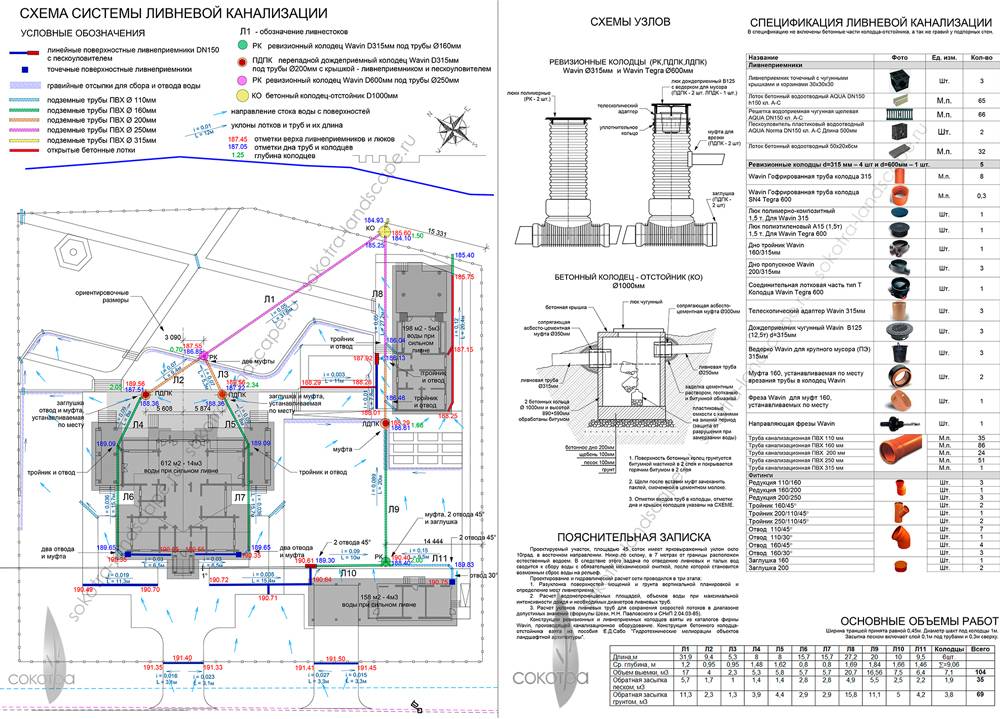

Начальный этап монтажа ливневки — схема с учетом всех элементов
В ходе проектных работ и строительства ливневки важно руководствоваться официальными требованиями и правилами
Канализацию устраивают таким образом, чтобы исключить попадание в неё бытовых фекальных загрязненных химикатами и органикой вод. Также запрещено соединять ливневку с коллектором промышленных предприятий. Это касается городских магистралей. Если же в поверхностный коллектор каким-то образом попадают производственные, фекально-бытовые стоки, их не сбрасывают в ближайший водоем или овраг, а отправляют по устроенному трубопроводу на локальную очистную станцию. При строительстве ливневки обязательно соблюдают уклон в сторону центрального коллектора (если речь идет о городских сетях) или по направлению к септику, дренирующему колодцу, ближайшему водоему (если речь идет о частном участке). Желательно монтировать систему так, чтобы дождевая, талая вода транспортировались к приемнику или точке сброса самотеком. Если этого сделать ввиду рельефа на каком-то участке невозможно, устанавливают специальные внутренние насосы в камерах (кессонах). Такой участок коммуникации называется напорным. Если есть договор, заключенный с муниципальными службами, дождевые стоки поступают в общественный коллектор без предварительной очистки.
При монтаже ливневки на частных участках можно делать открытую систему водоотведения. То же касается и рекреационных зон
В зоне города с плотными застройками нужно монтировать подземную ливневую канализацию
При устройстве ливневки вдоль дороги важно использовать трубы или лотки с нужным классом нагрузки. Как правило, это В, С
Они выдерживают от 12,5 до 25 тонн. Нужно соблюдать уровень углубления наружных лотков. Они должны располагаться ниже плоскости площадки, с которой отводится вода. В противном случае желоба не будут выполнять своей первостепенной функции – наполнение и отведение дождевой воды с участка. В СНиП на этот счет имеется информация о том, что заглублять трубы закрытого дождевого водоотвода нужно согласно имеющемуся опыту эксплуатации подземных коммуникаций в конкретном регионе.
В ходе строительства дождевого водоотвода обязательно обустраивают охранную зону. Она подразумевает под собой запрет на такие строительные мероприятия в пределах 5 метров от каждого края лотков:
- возведение любых объектов;
- организация свалок мусора;
- оборудование автостоянок;
- устройство зон отдыха, игровых площадок и др.
На расстоянии 3 метров от каждой из сторон желоба можно высаживать растения.
Какими нормативными документами определяется порядок расчета
Все необходимые решения в отношении ливневой канализации и расчетного объема дождевых стоков принимаются по результатам проектных работ. Они регламентируются СНиП 2.04.03 – 85 или СП 32.13330.2012, где содержатся все необходимые формулы и коэффициенты
При проектировании конкретной системы важно отыскать все необходимые величины и коэффициенты, характерные для метеорологических и гидрогеологических условий данного района. Большинство из них содержится в таблицах СНиП или СП, другие параметры надо рассчитать самостоятельно. Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе
При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами
Расчет диаметра дождевой канализации выполняется исходя из количества осадков, поступающих в коллектор и требующих перемещения по системе
При этом, важно обеспечить минимальные размеры, которые определены действующими нормативами
