Проектирование систем вентиляции частных домов, квартир и помещений различного назначения

Из чего состоит современная приточно-вытяжная вентиляция

Прежде, чем рассматривать схему устройства приточно-вытяжной вентиляции, напомним, что в период массовой застройки принудительный воздухообмен в жилых помещениях не применялся, поскольку естественный приток воздуха сквозь зазоры в оконных рамах и его отвод через стационарные вытяжные каналы полностью обеспечивали базовый уровень воздухообмена.

Сегодня, главным образом из-за более высоких требований к энергосбережению, такой подход к организации воздухообмена слишком затратен, поэтому для создания приемлемых условий проживания необходимо устанавливать любую из модификаций приточно-вытяжной вентиляции.

Базовое устройство вентиляции

Базовая конструкция механизированной вентиляционной системы состоит из следующих элементов:

• воздухозаборник и фильтры;
• силовая установка, обеспечивающая циркуляцию воздуха;
• воздуховоды и вентиляционные люки;
• регулирующие задвижки и противопожарные клапаны.

Основной характеристикой вентиляционных систем является её мощность, измеряемая в м3/час.

Отметим, что в СНиП мощность вентиляции определяется опосредованно, через такой параметр, как «кратность воздухообмена».

Для каждого типа помещения определена своя кратность:

• обычные жилые помещения – 1, но не менее 30 м3 в час на одного человека;
• для кухонь и санузлов коэффициент кратности равен 1.5, но не менее 60 м3 на человека.

Общая мощность системы вычисляется по формуле:

L = n * V

где:

L – искомая мощностью вентиляции;

n – кратность воздухообмена нормативная;

V – объём помещения в м3.

Точное значение мощности, с учётом количества одновременно находящихся в помещении людей, определяется по формуле:

L = N * L_N

где N – количество людей, проживающих или постоянно присутствующих в помещении; L_N – нормативный объём потребляемого воздуха (для одного человека).

Более детальные сведения о нормах и методиках расчета характеристик вентиляции приведены в СНиП 41-01-2003

Также рекомендуем обратить внимание на практические нормативы, публикуемые исследовательскими строительными организациями (например, ASHRAE, ABOK и др.)

Рекомендованные нормативы воздухообмена

Отдельно отметим, что реальные вентиляционные системы далеко не так просты, как приведенная выше базовая конструкция.

Для достижения необходимых характеристик они могут быть дополнены следующими видами дополнительных устройств:

• нагревательный элемент (калорифер);
• осушители или увлажнители воздуха;
• водные пылеочистители;
• модули рекуперации;
• дополнительная теплоизоляция;
• шумоизоляция.

В некоторых случаях вентиляцию совмещают с системой кондиционирования, и для реализации холодоснабжения в проект необходимо внедрить мощные холодильные установки.

Очевидно, что каждая дополнительная система – это новый уровень сложности проекта, поэтому при составлении технического задания следует максимально точно определять функциональный состав проектируемого комплекса.

Что включает проект

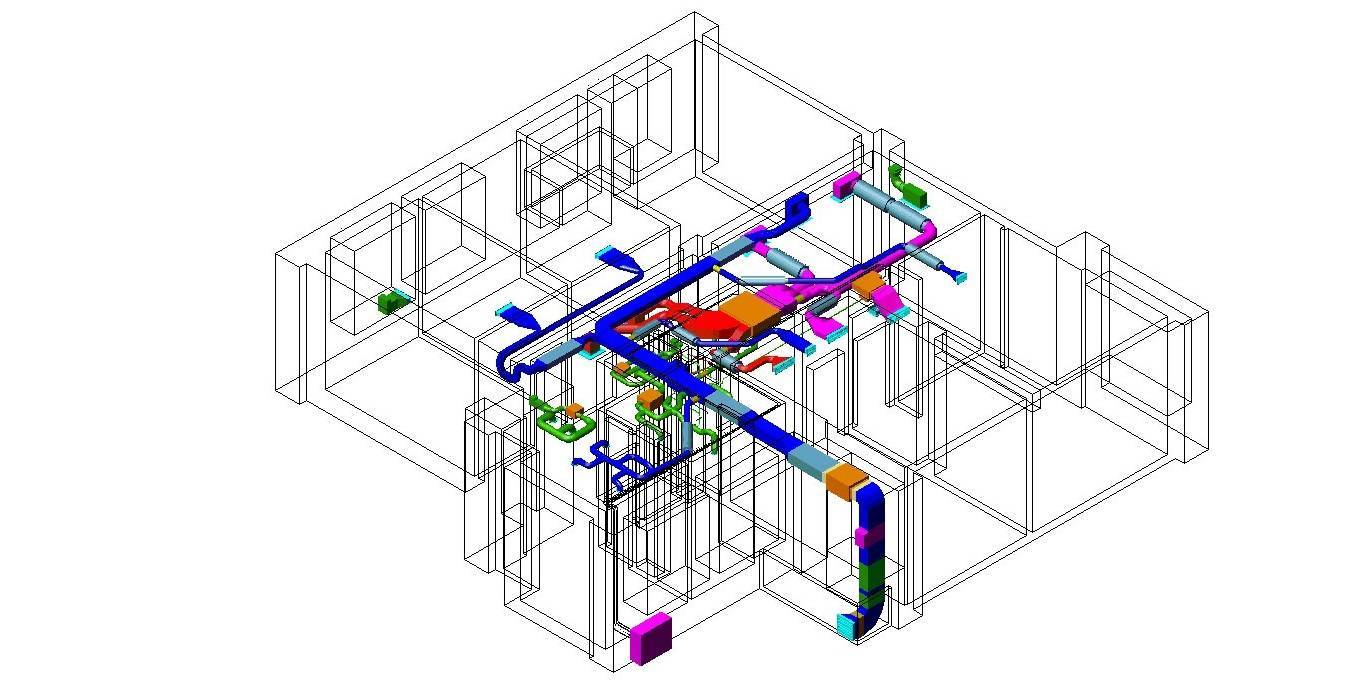

пример проекта вентиляции частного дома

Расчет вентиляции предусматривает определение того, хватит ли производительности систем для забора воздуха извне и пропускной возможности естественных воздуховодов для обеспечения пространства требуемыми по нормативу объемами свежего воздуха.

Проект должен составляться квалифицированными специалистами, так как для этого нужны специфические знания и навыки. Для определения интенсивности перетоков воздушных масс требуется не только расчет сечения воздуховодов, но и учет периметра у воздуховода.

Этапы проектирования

Формула расчета необходимого воздухообмена

Первым этапом расчета системы вентиляции помещения является определение необходимых объемов поступающего воздуха. На данном этапе необходимо знать, для приточной системы следует в дальнейшем закупать оборудование или же для монтажа вытяжки. Также требуется составить схему конвекции воздуха в помещениях.

На втором этапе проектирования вентиляции нужно определить диаметры воздуховодов с обоснованием, сможет ли требуемый расход воздуха пройти сквозь совокупное сечение патрубков.

И наконец, следует определить необходимую мощность вентиляции, от которой и зависит  интенсивность замены воздушных масс в помещениях. Этот показатель как раз и характеризуется коэффициентом кратности.

Расчет естественной вентиляции

Естественный конвекционный воздухообмен в доме происходит из-за наличия в помещениях обогревательных элементов, из-за чего холодный воздух, нагреваясь, поднимается к потолку, заставляя более холодный (остывший) воздух ниспадать к полу. Там он снова нагревается, и цикл повторяется.

Если в комнате открыть окно, то более теплый верхний слой воздуха выйдет в атмосферу, а его место займет более холодный уличный. Таков обычный механизм проветривания. Кроме того, воздух циркулирует и между помещениями дома, перетекая в комнаты с большей интенсивностью конвекции.

Дома, в которых предусмотрена конвекционная система вентиляции, обязательно должны быть оснащены шахтами естественной вытяжки (согласно нормативу – минимум 1 шахта на 72 м2 общей площади квартиры или одного этажа дома, кроме санузлов).

Рассчитать вентиляцию в данном случае означает правильно определить размеры межкомнатных отдушин или даже площади щелей под дверями, через которые будет циркулировать воздух по дому/квартире.

Грамотно рассчитанная система естественной конвекции никогда не приведет к появлению сквозняков в доме, а в комнатах всегда будет свежий воздух и нормальная влажность. Добиться этого можно только при помощи высококвалифицированных специалистов-разработчиков и использовании специальных программ.

Расчет вытяжной и приточной вентиляции

Главным отличием приточной вентиляции от вытяжной является неспособность первой качественно проветрить помещение, удалив из него, к примеру, остатки ядовитых газов. Расчет вентиляции, в которой воздух принудительно только подается в помещение, а наружу он выходит уже в пассивном режиме, например, через капитальную вентиляционную шахту, строится на определении объемов воздуха, которым требуется снабдить все помещения дома или квартиры.

Для этого нужно учесть количество человек, которые пользуются каждой комнатой, а также площадь самих помещений.

Вытяжная вентиляция удаляет использованный воздух из помещений. Методика расчета такой системы подразумевает определение объемов и интенсивности межкомнатных перетоков воздуха, то есть расчет совокупного сечения отдушин и щелей, чтобы воздушные массы, которые затягиваются в помещение извне, перед тем, как попадут в вытяжной вентилятор, смогли бы сначала обновить атмосферу во всех комнатах.

И наконец, расчет приточно-вытяжной вентиляции. Как рассчитать систему вентиляции, обеспечивающую и искусственное нагнетание воздуха, и искусственное отведение? В сущности, это и не нужно.

Главное, чтобы объем поступающего во все комнаты воздуха был равен объему выводимого. А это легко сбалансировать подбором мощности и производительности вентиляторов. И если площадь сечения воздуховодов будет одинаковой, то проект можно считать исполненным.

Однако здесь возникают проблемы изменения этой самой производительности вентиляторов. Со временем все агрегаты, которые работают непрерывно, изнашиваются. Во всех вращающихся узлах, к примеру, выходят из строя подшипники.

Поэтому именно при монтаже приточно-вытяжной вентиляции крайне важно использовать высококачественное нагнетающее оборудование и обеспечить его сервисным обслуживанием. Только так можно сохранить баланс притока свежего и отведения отработанного воздуха

Завершающий этап проектирования вентиляции

Окончательный проект вентиляции производственного помещения выдается на руки заказчику только после полного монтажа оборудования.

Согласно договору проект вентиляции содержит:

• условные обозначения материалов и техники;
• точные размеры и привязки;
• пересечения, соединения и развилки;
• места размещения оборудования с аксонометрией;
• расчеты с пояснениями;
• спецификации;
• основной чертеж системы и чертежи дополнительных подсистем, электросети, разводки вентиляции, отвода дренажа, коммуникаций между модулями, охлаждающих контуров;
• исполнительную монтажную схему.

Во время проектирования вытяжной вентиляции на каждом этапе проводится согласование с дизайнерами, архитекторами и другими специалистами, проводящими отделку, строительство и прокладку инженерных систем.

Проектирование вентиляции: пример

Для вентиляционных систем значение мощности выражается в м3/ч. Фактически речь идет об определенном значении объема воздуха (приточного или отводимого), который гарантировано обеспечит установка за заданное время. В этом значении учтено 2 ключевых критерия – кратность и количество потребителей кислорода.

Проект вентиляции и кондиционирования частного дома

Рассмотрим пример с жилым помещением. Речь идет о комнате, кратность для которой соответствует 1, в то же время итоговое значение должно удовлетворять санитарно-гигиенические требования – то бишь – 30 кубометров чистого воздуха для 1 человека. Для вентиляционных отверстий, расположенных в санузлах, кратность соответствует 1.5.

Необходимо акцентировать внимание на то, что значение LN определяется нормативными документами и СНиПами (в последней редакции от 2003 года). Вот несколько значений для жилых комнат

Для жилых комнат достаточная мощность вентиляционной системы считается в диапазоне от 100 до 500 м2/ч, если речь идет о городских квартирах. Для загородных коттеджей и домов разброс на порядке большего порядка – от 1000 до 2500 м2/ч. В случае с производственными и складскими помещениями речь идет о мощных системах – от 10 000 до 20 000 м2/ч.

Автоматические агрегаты экономически целесообразно оборудовать на промышленных предприятиях, заводах. Подобные установки отслеживают уровень загрязненности кислорода в окружающем пространстве и соответствующим образом регулирует работу остальных узлов. В случае с большими по площади комплексами проектирование и монтаж систем вентиляции – сложная и многогранная задача, требующая согласованной работы нескольких специалистов.

Рекомендации по проектированию вентиляционной системы

Работа всех узлов обеспечивается контроллером. Он самостоятельно определяет направленность и степень открытия заслонок, мощность вентиляторов, калориферов, если это предусмотрено функционалом. Естественно, работает все посредством автоматических установок. Установка автоматизируется и располагается в шкафу.

Итоговый проект утверждается после анализа технико-экономического обоснования, а затем составляется сметная документация под проект. Завершается процесс установкой функциональных узлов и сопутствующих механизмов.

Проектирование вентиляции чистых помещений

воздух подается сверху

Главное отличие проектирования чистых помещений от помещений другого назначения в необходимости использования НЕРА-фильтров Н11-Н14. НЕРА-фильтры создают высокое сопротивление и в начале использования – до 350 Паскалей, и в конце перед заменой до 650 Паскалей. Эту особенность необходимо учитывать при расчете расходов воздуха. Сопротивление фильтров следует компенсировать.

Классификация фильтров специального назначения

Группа фильтров	Класс	Эффективность	Примечание
Высокой эффективности (Н – НЕРА)	10	85%	Действенность работы фильтра рассчитывается по наличию пыли с частицами размером 0,1 – 0,5 микрометров.
11	95%
12	99,5%
13	99,95%
14	99,995%
Фильтры ULPA сверхвысокой эффективности (U)	15	99,9995%
16	99,99995%
17	99,999995%

При проектировании вентиляции чистых помещений основное внимание обращается:

• повышенной герметичности ограждений;
• устройству тамбур-шлюза;
• подбору фильтров НЕРА.

В чистых помещениях давление должно быть избыточным. Если величина его превышена, возможно снижение герметичности вследствие деформации ограждений. Поэтому величина давления должна строго контролироваться.

При открывании тамбур-шлюза избыточное давление снижается и может сровняться с окружающими помещениями. Тогда через двери в помещение может попадать пыль.

При проектировании вентиляции чистых помещений воздухообмен нередко выражают через подвижность воздуха, которая должна составлять от 0,35 до 0,51 метр в секунду.

Максимальная скорость необходима при высокой активности сотрудников и присутствии пылевыделяющей техники. Если персонала в помещении немного, работа сидячая, а оборудование не выделяет пыль, достаточны минимальные значения скорости.

Движение воздуха в чистых помещениях

После очистки в фильтрах специального назначения воздух проникает в помещения практически без пыли.

Приток воздуха в данном случае выполняет две задачи:

1. Снижение концентрации пыли, появляющейся в помещении во время присутствия персонала и работы оборудования.
2. Эвакуация этой пыли из помещения.

Существует 3 типа движения воздуха в комнатах:

1. Однонаправленное упорядоченное или ламинарное. Воздушные струи двигаются в одном направлении параллельно друг другу.
2. Неупорядоченное или турбулентное. Воздушные струи двигаются не параллельно друг другу.
3. Смешанное. В части зала организуется ламинарное, а в другой – турбулентное.

В проекты чистых помещений закладываются только системы однонаправленного упорядоченного движения воздуха. Для этого воздух подают через фильтры, размещенные по всей поверхности потолка. Пол делают перфорированным и вытяжной камерой под ним. Между вытяжной камерой и фильтрами протянуты воздуховоды для рециркуляции воздуха.

Согласно основам проектирования вентиляции, при ширине чистой комнаты менее 5 метров, имеет смысл запроектировать в нижней части стены вытяжные решетки вместо фальшпола. Вертикально воздух двигается до высоты 0,5 над уровнем пола и далее поворачивает к решеткам.

В чистых помещениях среднего режима нередко организовывают турбулентное движение воздуха. На потолке размещаются НЕРА-фильтры, в общем поток направлен вниз, но отдельные струи не параллельны друг другу.

Смешанная циркуляция воздуха возможна лишь, если в одном зале совмещены технологические процессы с повышенными и обычными требованиями к содержанию пыли в воздухе. Для зонирования помещения особым способом компонуют фильтры на потолке. В «чистых» зонах фильтров больше, в обычных – меньше.

Типы чистых комнат

В основе архитектурно — строительных решений при создании чистого помещения лежит принцип построения «комната в комнате». Рабочая зона чистого помещения образуется пространством, ограниченным с помощью герметизированных элементов ограждающих конструкций.

Чистые комнаты и зоны подразделяются на четыре основных типа:

• Турбулентно вентилируемое чистое помещение. Их также называют чистыми с обычной вентиляцией. Отличаются традиционным методом подачи воздуха через воздухораспределители или фильтры на потолке.
• Чистое помещение с однонаправленным воздушным потоком. Ранее употреблялся термин ламинарный поток. Чистый воздух подается в помещение через систему высокоэффективных фильтров и проходит через помещение, сохраняя направление движения.
• Чистое помещение со смешанным потоком. Этот тип представляет собой турбулентно вентилируемое чистое помещение. В зоне, где продукт может подвергнуться загрязнению, используется лабораторный шкаф (бокс) с однонаправленным воздушным потоком.
• Модульные чистые комнаты или чистые зоны. Используются внутри чистого помещения, чтобы обеспечить более высокий уровень защиты от загрязнений. Возможно использование «чистых» зон с однонаправленным воздушным потоком и турбулентно вентилируемы.

Классы чистоты

Класс чистоты помещения – это четко регламентированные требования по уровню содержания в воздухе различного рода примесей и частиц. Классы чистоты различаются по количеству колониеобразующих бактерий на единицу объема.

На примере чистых помещений медицинских учреждений – установлены 3 класса чистоты:

1. Помещения с первым классом чистоты должны иметь самую низкую концентрацию бактерий – не более 10 бактерий / м3. К помещениям первого класса относятся операционные для трансплантаций, сложной ортопедической и сердечной хирургии, палаты интенсивной и ожоговой терапии, терапии лейкемии;
2. Ко второму классу чистоты относятся помещения с низким уровнем микробной обсемененности — в пределах 50–200 бакт/м3. Это операционные для проведения срочных операций, помещения операционных блоков (включая коридоры), родильные, предродовые палаты, палаты для недоношенных и травмированных детей;
3. Помещения третьего класса имеют концентрацию бактерий 200–500 шт/м3. Это палаты интенсивной терапии для людей с заболеваниями сердца, новорожденных, стерилизационные, детские перевязочные и процедурные комнаты.

Стоимость проектирования системы кондиционирования дома

от 60-ти (настенные) до 150-ти  (канальные) pублей за 1 мкв.  для коттеджей от 300 м.кв.

   Пояснительная записка:

• Ссылочная часть
• Расчетные параметры
• Пояснительная часть
• Кратность воздухообмена по помещениям (для канального типа внутренних блоков)
• Сводная таблица данных по скорости воздуха в воздухо-распределителях

Ведомость проектных чертежей:

• План кондиционирования
• Фрагменты плана (при необходимости)
• Аксонометрическая схема воздуховодов
• Аксонометрическая схема трасс холодоснабжения
• План расположения оборудования и прокладки электрических сетей
• Принципиальная схема групповых электрических сетей

Состав проекта вентиляции

В основной комплект входит общая информация по чертежам с указанием ведомости рабочих схем и планов, а также перечень прилагаемых расчетов, технических документов и ссылок на определенные источники. Приводится список комплектов исполнительных чертежей.

Общие указания включают перечень оснований для составления документации, например, задание на проект, ТЭО, утвержденные обоснования вложений в возведение несложных строений. В описании приводятся строительные правила и нормы, обязательные для выполнения.

Исходные данные

Проект вентиляции для частного дома: исходные данные — количество комнат

Проектирование проходит на основе инженерного задания, архитектурных схем и дизайнерского проекта строения. Согласовывается проект с государственными органами надзора и контроля, строителями и другими службами.

В состав исходной информации включаются сведения:

• месторасположение и соседние строения;
• климатические данные региона, температура, скорость ветра;
• информация об эксплуатации строения (график работы, нахождения жильцов).

Приводится конструктивное описание здания, его расположение относительно сторон света. Дается список помещений в форме таблицы с указанием объема и площади пола.

Графическая часть

Чертежи разрабатываются на стадии рабочего проектирования и дополнительно к основному комплекту включают деталировку пересечений и узлов основного оснащения с вычерчиванием обвязки устройств. Первостепенное подающее и удаляющее оборудование подается в чертежах в виде структурного изображения.

Схематически показывается оборудование окончания вентиляционных оголовков на кровле. На чертежах приводятся таблицы с указанием габаритов вентиляционных коробов, обозначаются зоны профилактического обслуживания. На каждом чертеже пишутся особые примечания.

Описательная часть

В пояснительной записке приводятся сведения о расходе энергии и мощности электрического вентилятора и другого оснащения. Описываются характеристики и свойства вентиляционной системы, например, размеры, форма трубопроводов, энергопотребление.

Составляется таблица показателей расчетов магистрали по помещениям,и приводятся основы проектирования автоматических модулей для управления системой. Добавляются спецификации оборудования, вставляются схемы вентиляционной магистрали в аксонометрии.

Расчет проекта вентиляции

При проектировании приточно-вытяжной вентиляции производятся расчеты для наилучшего с технологической и экономической точки зрения подбора техники, формы трассы и параметров воздуховодов.

Расчет микроклимата в помещения производится для холодного, переходного и теплого времен года. Параметры среды определяются по СНиП 23-01-99 и 41-01-2003.

Расчет воздухообмена определяется на основании кратности воздухообмена, утвержденной в нормативной документации

При определении кратности воздухообмена принимаются во внимание теплопритоки и количество постоянно находящихся в помещениях людей.. Кратность воздухообмена для помещений в зависимости от назначения

Кратность воздухообмена для помещений в зависимости от назначения

Объем подаваемого воздуха на 1 человека в кубометрах/час

Тип воздухообмена подбирается с учетом назначения и архитектуры помещения, возможности организовать естественный воздухообмен.

В зависимости от этого выбирается система:

• приточная;
• приточно-вытяжная;
• вытяжная;
• локальная;
• общеобменная;
• естественная;
• механическая.

Оборудование подбирают в зависимости от назначения вентиляции, архитектуры строения, экономической выгоды и видов теплоносителя. Может использоваться стандартная схема подбора или индивидуальная, если стандартная не подходит по технологическим или экономическим соображениям.

Стандартные схемы подбора оборудования

• При проектировании вентиляции квартиры, небольшого магазинчика или офиса обычно предусматривается естественная вентиляция, усиленная в кухнях и туалетах вытяжными вентиляторами. Подача воздуха поддерживается компактными установками притока или проветривателями. Также целесообразно устанавливать канальные кондиционеры или приточно-вытяжные системы;

• схема вентиляции бассейна

  При проектировании вытяжной вентиляции бассейна или сауны предусматриваются приточно-вытяжные системы в комбинации с осушителем. Некоторые компактные вентиляционные установки тоже комплектуются осушителями;

• При проектировании системы вентиляции кафе или ресторана закладывается сразу две установки: общеобменная и локальная. Для маленького кафе достаточно компактной вентиляционной системы. Крупные предприятия общепита снабжаются мощными вытяжками для кухонь и наборными установками приток-выдув для обеденной зоны;
• Проектирование приточно-вытяжной вентиляции спортивного комплекса предусматривает интенсивный воздухообмен с возможностью кондиционирования;
• Вентиляция высотных зданий, торгово-развлекательных комплексов, общественных зданий осуществляется центральными, крышными и автономными кондиционерами, чиллер-фанкойлами;
• Проектирование промышленной вентиляции должно реализовывать более сложные и конкретные задачи. Потому оборудование подбирают для каждого объекта индивидуально. Как правило, если технологический процесс идет с обильным выделением тепла и ядовитых испарений, комбинируют локальную и общеобменную вытяжные системы. В качестве локальных устройств используются отсосы, оазисы и воздушные души. При проектировании вентиляции промышленных помещений с обильным выделением пыли, взрывоопасных и ядовитых веществ, предусматриваются системы аспирации.

Подготовка воздуха при проектировании вентиляции

Во время проектирования вентиляции частного дома, магазина или завода учитывается необходимость фильтрации приточного, а часто и удаляемого воздуха.

Классификация фильтров для помещений общего назначения

Распределение воздуха при проектировании вентиляции

Возможно два способа распределения воздуха:

• вытеснение;
• смешивание.

Кроме этого определяется наилучший способ притока воздуха и его удаления:

• верхний;
• нижний.

Вид притока:

• плоские струи;
• настилающие струи;
• веерные;
• компактные.

Подсчитывается количество распределителей воздуха и их тип.

Параметры воздушной трассы

Рассчитываются сечение и форма воздуховодов, определяется материал для них, форма, количество разветвлений и поворотов, потери давления, а также звуковое давление на входе в помещение.

Эти показатели напрямую связаны с мощностью оборудования, параметрами шумоглушителей. А все вместе определяет цену вентиляционной системы.

Особенности проектирования системы вентиляции чистых помещений

Проектирование и монтаж систем вентиляции и кондиционирования чистых помещений требует навыков в работе со спецоборудованием, а также знаний норм и требований, предъявляемых к чистым помещениям.

Существует три схемы организации воздухообмена в чистых помещениях:

• все потоки воздуха движутся параллельно;
• неупорядоченное направление – подача чистого воздуха происходит в разные стороны;
• смешанное направление – наблюдается в больших комнатах, когда в одной части воздух движется параллельно, а в другой части – неупорядоченно.

В зависимости от размеров комнаты и места расположения рабочей зоны выбирают оптимальный проект системы вентиляции, но наиболее оптимальным решением является вентиляция с однонаправленным потоком чистого воздуха.

Для чистых помещений применяется исключительно приточно-вытяжная система вентиляции и кондиционирования. Ее суть заключается в следующем: сверху под давлением с определенной скоростью поддается поток чистого воздуха, который «выдавливает» загрязненный воздух, находящийся в помещении, вниз к воздухозаборникам.

Охлажденный воздух поддается с невысокой скоростью, как правило, в верхнюю часть помещения (примерно на 1/4 объема комнаты) через потолочные панели. Он будто обтекает пространство, опуская пыль вниз, к вытяжке, при этом создается минимальный уровень раздражения. При такой вентиляции не появляются сквозняки, вихри пыли, осевшей на пол. Кроме того, подаваемый воздух предварительно подготавливается до требуемой температуры и влажности.

Основой системы вентиляции и кондиционирования служит приточно-вытяжная установка с рециркуляцией, состоящая из следующих элементов:

• корпус;
• фильтры;
• увлажнитель воздуха;
• теплообменники;
• вентиляторы.

Особые требования предъявляют к фильтрам. Фильтрационная система состоит из трех групп фильтров, через которые последовательно проходит поток воздуха:

• фильтр грубой очистки (первая степень фильтрации) – удаляет из воздуха механические загрязнения;
• фильтр тонкой очистки (вторая степень фильтрации) – удаляет бактерии и другие микроорганизмы;
• микрофильтр HEPA и ULPA с абсолютной очисткой (удаляет 99,999995% микроорганизмов).

Фильтры грубой и тонкой очистки располагаются в центральном кондиционере, а фильтры HEPA и ULPA – непосредственно в воздухораспределителях.

В зависимости от размеров помещения, давления воздуха, способа размещения мебели определяется количество и характеристики воздухозаборников и воздухораспределителей.

Существует ряд правил, которые нужно учитывать в ходе проектирования вытяжной вентиляции чистых помещений:

Необходимо поддерживать положительный дисбаланс давления воздуха в чистых помещениях

Перепад давления должен составлять не менее 10 Па при закрытых дверях

На этапе проектирования важно учесть высоту потолков. Если они выше 2,7 м, то более рационально использовать способ локальной вентиляции рабочего места

В этом случае поток чистого воздуха поступает непосредственно в то место, где человек работает. Для помещений длиной до 4,5 м вместо фальшпола устанавливаются настенные решетки на высоте от 0,6 м до 0,9 м. Направленная струя воздуха обволакивает комнату и движется к решеткам, постепенно вытесняя загрязненный воздух. «Чистые» комнаты следует располагать около тех помещений, в которых уровень чистоты максимально высокий. Для строительства чистых помещений используются исключительно экологические материалы с высокой герметичностью, что позволит поддерживать стабильную циркуляцию воздуха. В чистых помещениях нужно применять HEPA-фильтры и CAV-регуляторы: первые обеспечивают высокое качество очистки подаваемого воздуха, а вторые определяют порционность его подачи.

Ниже представлены наиболее оптимальные системы вентиляции и кондиционирования чистых помещений.

• Однонаправленный поток поддается через вентиляционную решетку.
• Воздух поддается в разные стороны за счет диффузоров, расположенных на потолке.
• Однонаправленный поток поступает в комнату за счет перфорированной панели на потолке.
• Воздух подается непосредственно на рабочую зону через воздухораспределитель, расположен на потолке.
• Поток чистого воздуха движется в противоположных направлениях за счет оборудования кольцевых воздушных шлангов.

Заявка

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Это интересно: Чистка сплит-систем своими руками: как почистить самостоятельно в домашних условиях

Вентиляция и кондиционирование чистых помещений

Вредные примеси, витающие в пространстве, удаляются местными отсосами. Вытяжка компенсируется притоком (V притока = V вытяжки всех установок или самых мощных из них). Вентиляторы притока оснащают устройствами подогрева/охлаждения воздуха.

Воздух подается таким образом, чтобы не образовывались застойные зоны. Там накапливаются и оседают частицы пыли.

Для вентиляции в чистых помещениях оборудование применяют с фильтрами очистки воздуха от примесей – Нера, ЕРА и др. Классы фильтров указаны в ГОСТ 56638 (F7+F9+E11-12, H13-14).

Системы управления вентиляцией применяют с возможностью индивидуальных решений для энергоэффективного и безопасного воздухораспределения в чистых помещениях (на основании требований СНиП). Цепи управления – регулируют расход воздуха и давление.

Система управления и контроля запускает регуляторы расхода воздуха, датчики, контроллеры. Логические схемы отображают и отслеживают условия внутри зданий. У системы должна быть функция независимого управления воздухообменом.

Компонентами системы являются измерительные и контролирующие устройства распределения воздуха, фильтры, оборудование, предупреждающее распространение огня и дымогазовоздушных смесей, главные кондиционеры. Все они должны дополнять друг друга.

Оптимальным вариантом считаются системы с поддержкой интеллектуального регулирования расхода. Они работают на максимальной загрузке, когда внутри есть персонал. Как только люди покидают здание, воздухообмен снижается и становится равным минимальному.
