Как выполняется проектирование водоснабжения и канализации

Что регламентирует СНиП в проектировании инженерных коммуникаций

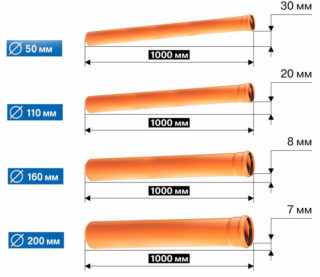

Уклоны канализационных труб

Проектируют водоснабжение и водоотведение, опираясь на СНиП 2.04.01-85. Нормативный документ предписывает комплекс правил, согласно которым разрабатывают планы водопровода и канализации для жилых домов, общественных зданий, промышленных предприятий. Локальные очистные сооружения проектируют согласно СНиП 2.04.03-85, учитывая строительные нормативы региональных ведомств.

Сточные трубопроводы прокладывают прямолинейно с заданным уклоном, изменять который не допускается. Присоединение приборов и изменение направления труб производят соединительными элементами, которые имеют плавный, обтекаемый угол поворота.

Предусматривают два варианта обустройства внутренней канализации:

• Открытое крепление труб к стенам, опорам, потолкам.
• Скрытая установка в короба, шахты, конструкции пола, перекрытия, прорези стен с последующей заделкой.

Внутренние трубопроводы защищают от механических повреждений, а наружные утепляют и заглубляют под грунт на расчетную глубину. Канализационные стояки выводят на крышу здания либо в сборную вытяжную шахту для вентиляции.

Прочистки проектируют в местах поворота стоков, на тупиковых участках, на стояках. В многоэтажных домах ревизии стояков устанавливают на верхнем и нижнем этажах, а также на этажах над отступами. В домах высотой от 5 этажей делают ревизии через 3 этажа.

Документ СНиП 2.04.01-85 регламентирует соблюдение дополнительных правил при проектировании водопровода и канализации в зданиях, которые построены в особых климатических и природных регионах. К ним относятся вечномерзлые и просадочные грунты, а также сейсмически опасные и подрабатываемые территории.

Разработка проектной документации: этапы и нюансы

Проект водопровода является сложной задачей, при выполнении которой инженеры учитывают ряд моментов:

• протяженность системы;
• диаметр труб;
• способы водоотведения и число точек водосбора;
• количество точек потребления с учетом планируемых к использованию сантехнических приборов;
• тип водопроводной системы (хозяйственно-бытовая, техническая, противопожарная);
• технические характеристики системы водоснабжения (напор, качество воды).

Создание качественного проекта возможно только при учете всех перечисленных нюансов. В противном случае созданная коммуникационная сеть не будет иметь необходимых эксплуатационных характеристик, требовать дополнительных изменений и затрат.

Проектирование водоснабжения и канализации происходит по следующей схеме:

• сбор и анализ информации о здании и состоянии наружного водопровода, изучение технической документации на помещение, планов экспликации;
• составление предварительного проекта с заказчиком на основании его пожеланий;
• расчеты по расходным показателям траты воды, напору, объемов канализационных стоков;
• разработка технического задания и его согласование с управляющей компанией;
• разработка проектной документации в виде схем с подробным указанием используемых материалов, расположением узлов системы, оборудования;
• согласование проекта с заказчиком и уполномоченными инстанциями.

В результате проектировочных изысканий заказчик получает следующие документы:

• проектная и рабочая документация в виде комплекта чертежей;
• спецификация используемого оборудования;
• пояснительная записка.

Стоимость проектной разработки находится в зависимости от ряда факторов:

• тип источника водоснабжения (центральное, скважина, колодец);
• размеры здания, этажность;
• запланированное количество точек потребления.

Итоговая стоимость работ обговаривается с заказчиком до момента заключения договора на произведение проектировочных работ и не меняется до сдачи проекта.

Технические решения при разработке проекта раздела ВК

Проектирование систем водоснабжения обеспечит здание необходимыми коммуникациями. Системы могут состоять из сантехники, труб и других установок. Производственные помещения и жилые комплексы часто оборудуются наружными сетями водоснабжения и водоотведения. Они предполагают внедрение в проект насосных станций, противопожарных установок.

Водопровод может быть:

• хозяйственно-бытовым;
• технологическим;
• оборотным;
• противопожарным;
• оросительным;
• комбинированным.

Для формулировки необходимых требований к будущему водопроводу, необходимо учитывать способы его эксплуатации.

Внутреннее водоснабжение при разработке проекта указывается в качестве тупикового, зонального или кольцевого варианта. Схема составляется с учетом функции здания, количества этажей. Разводка может быть верхняя либо нижняя. Для внутреннего водоснабжения используются трубы минимальной протяженности. Горизонтальные участки укладываются с небольшим наклоном в сторону стояка. Существует открытый и закрытый способ разводки. По требованию проекта, монтируется тепловая защита, шумоизоляция, проводятся меры по снижению вибраций.

Канализация может быть хозяйственно-бытовой, ливневой, производственной или объединенной.

Внутренняя канализация прокладывается скрытым или открытым способом. Трубы, служащие для водоотведения, прикрепляются к стояку специальными крестовинами. Проектирование систем канализации требует наличие вентиляционного стояка. Часть его выводят наружу через шахту. В соответствии с нормами СНиП, при обслуживании канализации периодически проводятся проверки с прочисткой коммуникаций.

Проектирование систем водоснабжения и канализации требуется при капитальном ремонте зданий. Это связано с тем, что выполнение ремонтных работ часто приводит к изменению конструкции инженерных сетей. Составление проекта также потребуется для разрешения на любые строительные работы.

Произвести монтаж инженерных систем можно своими силами, не прибегая к разработке отдельного дорогостоящего проекта. Но в этом случает видимая экономия может обойтись намного дороже. Неверный выбор трубопровода приведет к протечкам и затоплению. Рациональное проектирование и его грамотная реализация гарантируют долговечность системы водоснабжения.

В работают специалисты с профильным высшим образованием, способные выполнить проектирование водоснабжения любых зданий и комплексов. Организация ценит вклад своих инженеров-проектировщиков, создавая для них оптимальные условия труда. Все проекты сдаются строго в установленные сроки. По каждой организации предоставляется полный отчет и необходимые рекомендации. На нашем счету не один десяток удачно реализованных проектов.

*Цены указанные в таблице ориентировочные, точная стоимость рассчитывается индивидуально для каждого проекта.

Проектирование водопровода: что нужно учитывать?

Один из ключевых факторов, который учитывают при проектировании систем водоснабжения — назначение водопровода. Он может быть:

• Противопожарным — используется только для ликвидации возгораний.
• Техническим — используется для производственных потребностей.
• Хозяйственно-бытовым (питьевым) — обеспечивает подачу воды к сантехническим приборам.

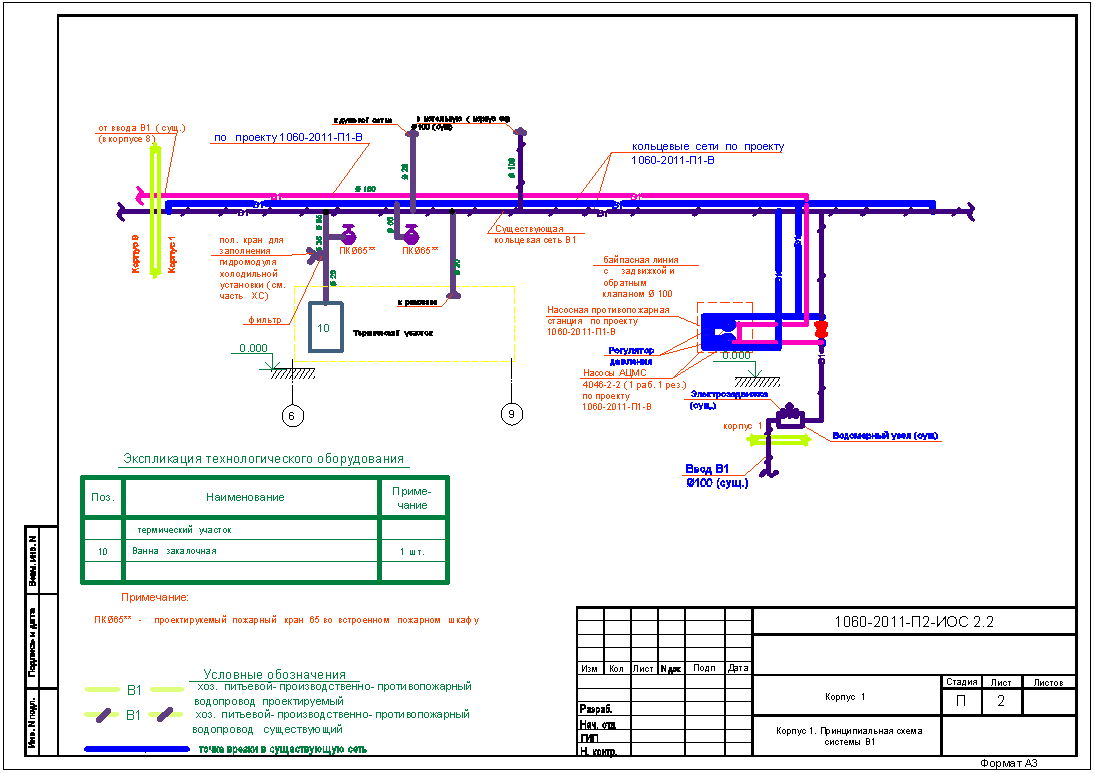

Кроме того, отдельно выполняется разработка планов внутренних и наружных участков системы водоснабжения объекта. Во втором случае в проект закладывается сортовые колодцы, а для системы водоотведения — емкости для сбора стоков, их дальнейшей утилизации. Материал трубопроводов, а также глубину их залегания выбирают с учетом характеристик грунтов.

Учитывается и источник, из которого вода будет поступать в систему. Мы выполняем проектирование водопроводов как для централизованного водоснабжения, так и для автономных систем на базе колодца или скважины с насосными установками.

Выбор материалов

Для внутреннего водопровода популярны трубы из меди, металлопластика, полипропилена

Проект водопровода и канализации включает выбор трубопроводов с требуемыми параметрами. Промышленность выпускает широкий ассортимент труб для хозяйственно-питьевой воды и сточных жидкостей.

Материалы изготовления трубопроводов:

• металлопластик,
• чугун,
• сталь,
• медь,
• полиэтилен,
• полипропилен,
• поливинилхлорид,
• стеклопластик,
• асбест,
• железобетон.

Наибольшее распространение получили изделия из полимеров, металлопластика, нержавеющей стали. Внутренние водопроводы изготавливают из полипропилена PPRC, металлопластика, сшитого полиэтилена PEX, гофрированной нержавеющей стали. Внутренние сливные трубы производят из полипропилена PP, серого ПВХ и полиэтилена высокой плотности HDPE.

Для наружных водопроводов применяют изделия из полиэтилена PE и полиэтилена с защитным слоем PE-RC. Внешние водоотводы делают из поливинилхлорида оранжевого цвета, гофрированного полиэтилена и гофрированного двухслойного полипропилена PP.

Проведение необходимых расчетов

Проектирование систем водоснабжения и водоотведения включает расчеты водопроводного напора, водопотребления, объема сточных вод, а также сметы материальных затрат. Расчеты целесообразны для многоэтажных зданий. В небольших одноэтажных строениях применяют стандартные решения.

Расчет водоснабжения проводят для определения напора воды на сантехнических приборах. Если напор недостаточный, вносят изменения в план водоснабжения: увеличивают мощность насоса, меняют диаметр и длину труб.

Потерю давления воды в результате отбора потребителями и подъема на верхние этажи рассчитывают по формуле:

где:

• H — потеря напора (м),
• λ — коэффициент трения, обозначенный в маркировке трубы,
• L — длина линии (м),
• D — диаметр трубопровода (м),
• g — постоянная: 9,81 м/с2,
• V — скорость течения воды (м/с).

Формула определения скорости течения воды:

где:

• D — внутренний диаметр трубы,
• π — постоянная: 3,14,
• Q — расход воды (м3/с), принимают по приложению 2 СНиП 2.04.01-85.

Водопотребление зависит от количества жильцов и от вида установленного оборудования. Значения для разных приборов и их зависимость от количества водопотребителей указаны в таблицах СНиП 2.04.01-85.

Гидравлический расчет водоотвода диаметром до 500 мм делают по номограмме приложения 9 СНиП 2.04.01-85, а для больших диаметров руководствуются СНиП 2.04.03-85.

Проведение необходимых расчетов

Проектирование систем водоснабжения и водоотведения включает расчеты водопроводного напора, водопотребления, объема сточных вод, а также сметы материальных затрат. Расчеты целесообразны для многоэтажных зданий. В небольших одноэтажных строениях применяют стандартные решения.

Расчет водоснабжения проводят для определения напора воды на сантехнических приборах. Если напор недостаточный, вносят изменения в план водоснабжения: увеличивают мощность насоса, меняют диаметр и длину труб.

Потерю давления воды в результате отбора потребителями и подъема на верхние этажи рассчитывают по формуле:

где:

• H — потеря напора (м),
• λ — коэффициент трения, обозначенный в маркировке трубы,
• L — длина линии (м),
• D — диаметр трубопровода (м),
• g — постоянная: 9,81 м/с2,
• V — скорость течения воды (м/с).

Формула определения скорости течения воды:

где:

• D — внутренний диаметр трубы,
• π — постоянная: 3,14,
• Q — расход воды (м3/с), принимают по приложению 2 СНиП 2.04.01-85.

Водопотребление зависит от количества жильцов и от вида установленного оборудования. Значения для разных приборов и их зависимость от количества водопотребителей указаны в таблицах СНиП 2.04.01-85.

Гидравлический расчет водоотвода диаметром до 500 мм делают по номограмме приложения 9 СНиП 2.04.01-85, а для больших диаметров руководствуются СНиП 2.04.03-85.

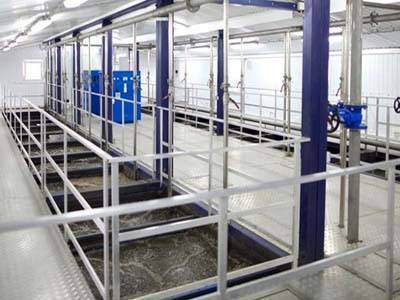

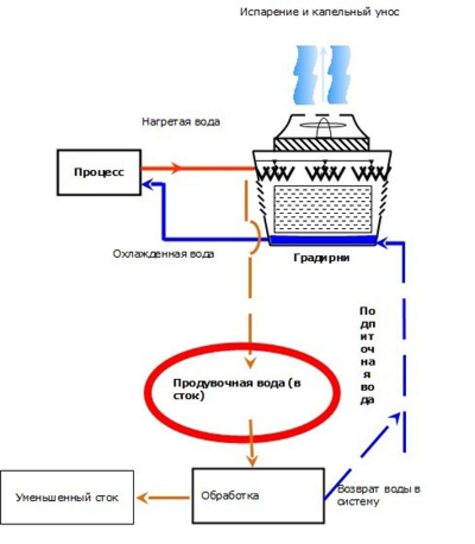

Система оборотного водоснабжения

Такая схема не востребована в бытовом строительстве, но очень полезна, например, на автомобильной мойке. За счет многократного использования достигается существенная экономия ценного ресурса.

Обязательным элементом таких комплексов является оборудование отстойников и фильтров. Преимущества заключается в снижении потребления и сокращения количества сточных вод, которые негативно сказываются на окружающей среде. В больших производствах могут в качестве источника применять пар. За счет этого появляются большие объемы дистиллированной воды, необходимой во многих производственных процессах.

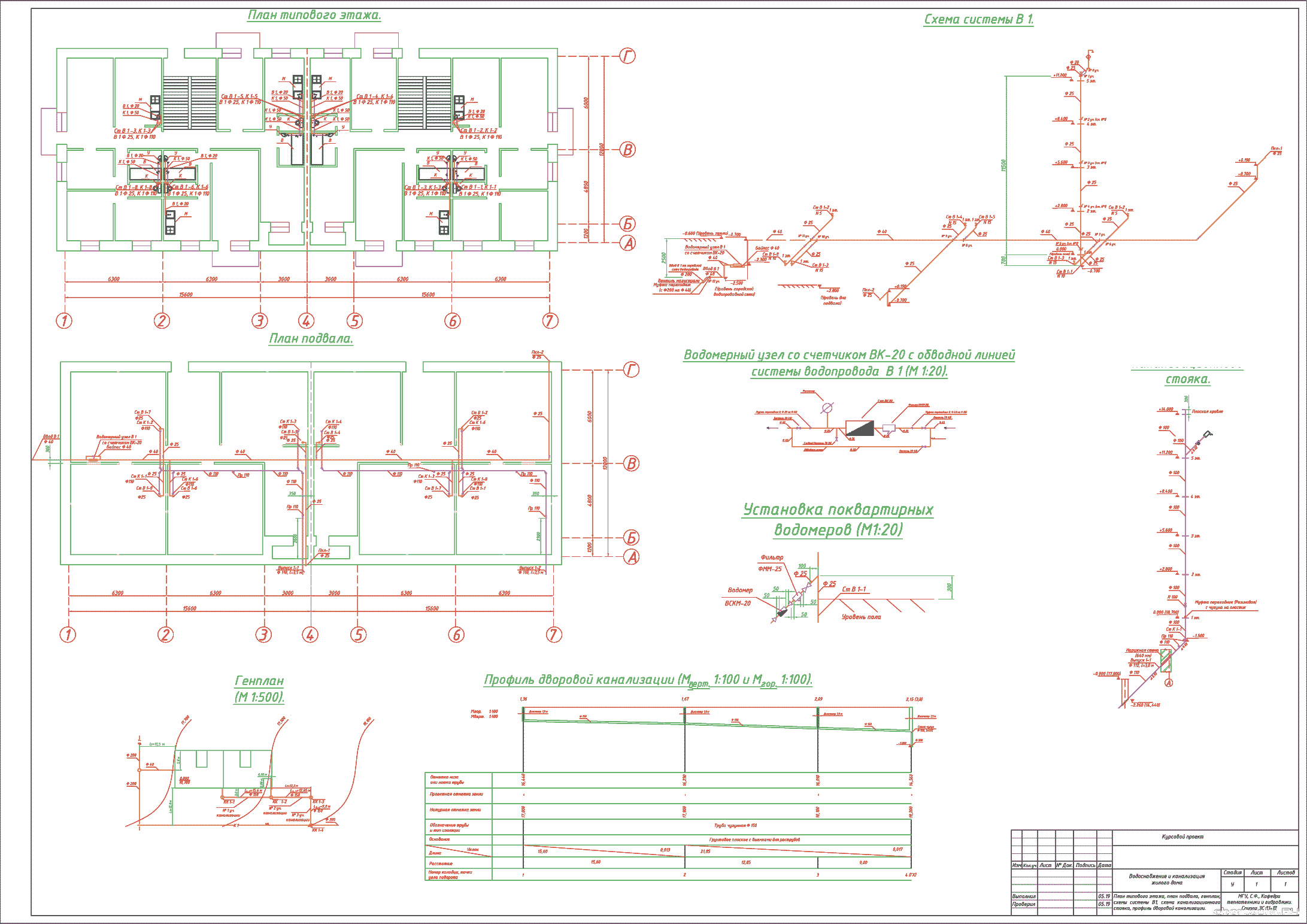

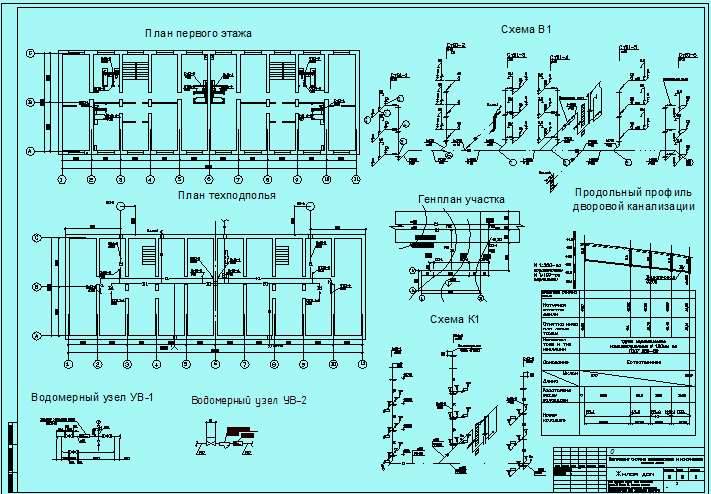

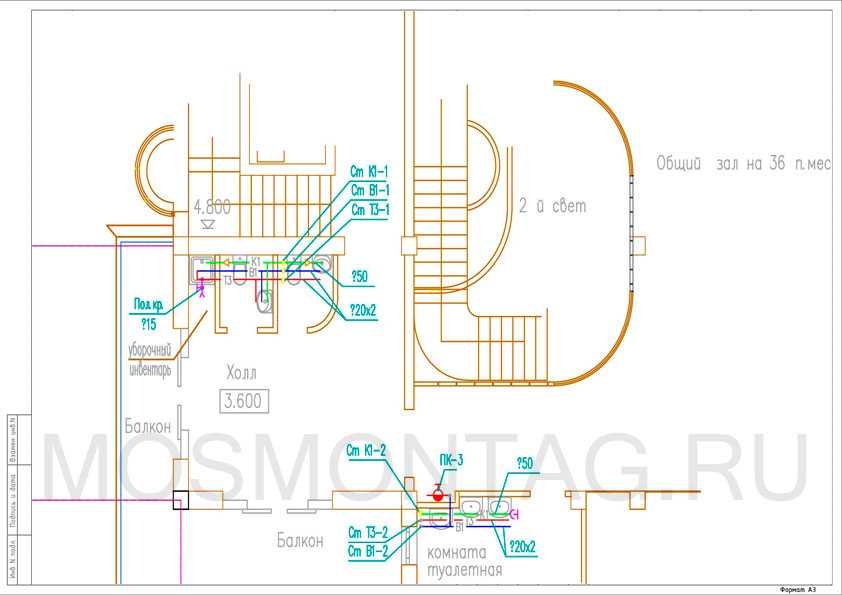

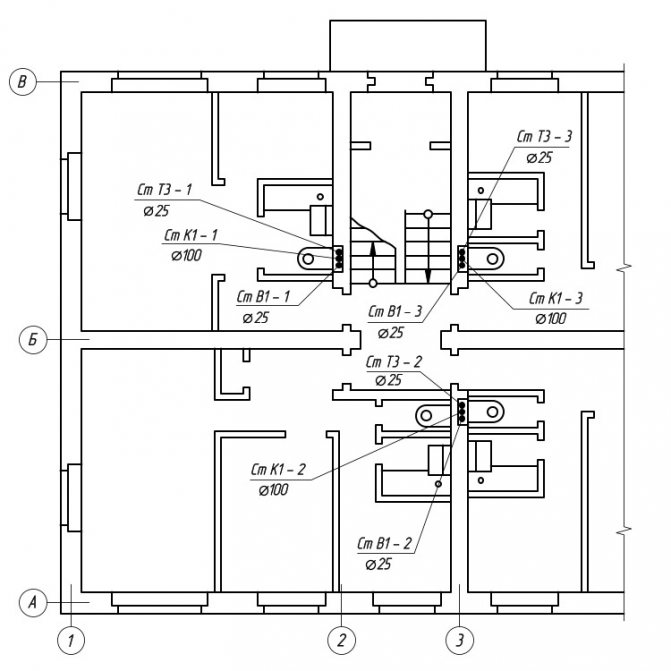

План первого этажа

На этом плане показаны расположенные в штробах капитальных стен стояки санитарных узлов: водопроводного ( СтВ1-1…СтВ1-3 ), канализационного ( СтК1-1…СтК1-3 ) и горячего водоснабжения ( СтВ1-1…СтВ1-3 ). Также проставлены диаметры этих трубопроводных систем.

Фрагмент плана первого этажа

Проектируемые трубопроводные сети, которые наносятся на планы, являются той основой, на которой выполняются аксонометрические схемы сантехсистем. Эти схемы дают более наглядное представление о том, каким образом различные элементы трубопроводных систем здания располагаются друг относительно друга.

Виды

По назначению подразделяются на:

• очищение промышленных стоков;
• очищение хозяйственно-бытовых стоков;
• очищение ливневых стоков;
• очищение комбинированных стоков.

Также не следует забывать, что очистные сооружения бывают различных параметров, габаритов и конструкций.

Все зависит от того, для стоков каких объемов, составов и включений принадлежат очистные сооружения:

• индивидуальные (для автономного использования);
• локальные (централизованное использование ливневой и бытовой канализации);
• промышленные (очищение промышленных жидких отходов).

Они между собой отличаются по количеству объема подаваемых стоков на очистные сооружения. Если, к примеру, индивидуальные сооружения обслуживают один частный дом, то локальные предназначены для того, чтобы обслуживать целые группы домов. Последние сооружения могут конструироваться в целые очистительные станции.

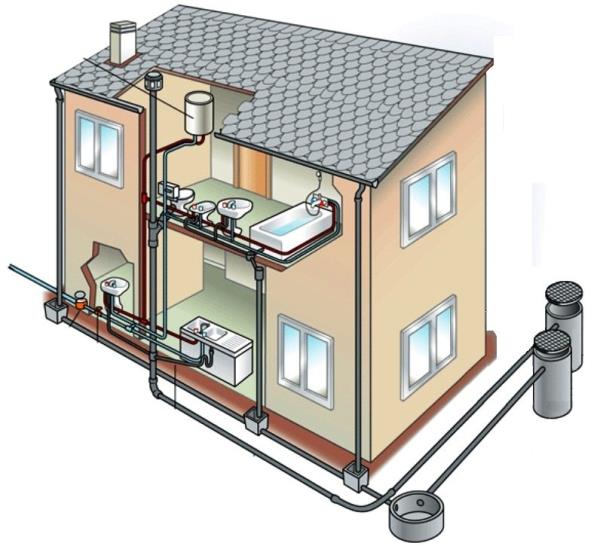

Как происходит проектирование водоснабжения и канализации

Проектированием сетей водоснабжения и канализации занимаются инженеры-проектировщики. Отходить от плана при строительстве не допускается Проектирование систем водоснабжения и канализации ведут поэтапно. Собирают исходную информацию об объекте: генплан с коммуникациями, геологические характеристики, технические условия. На основе полученных данных формируют техническое задание и составляют проект.

Разработка проекта решает следующие задачи:

• Расчет водопотребления, требуемого напора воды, объема стоков.
• Составление плана водоснабжения и канализации.
• Выбор материалов и оборудования.

Сначала определяют источник питьевой воды: центральный водопровод, колодец или скважина. Если городские сети не подключены, выбирают подходящий способ получения горячей воды: теплообменник, электрический водонагреватель или газовый бойлер.

Назначают место установки септика, если отсутствует подключение к общей канализации. Септик проектируют на расстоянии от 30 м до скважины, а основной канализационный стояк располагают у ближайшей к нему стены. Чертят наружный план водопровода и канализации до точки входа в фундамент здания.

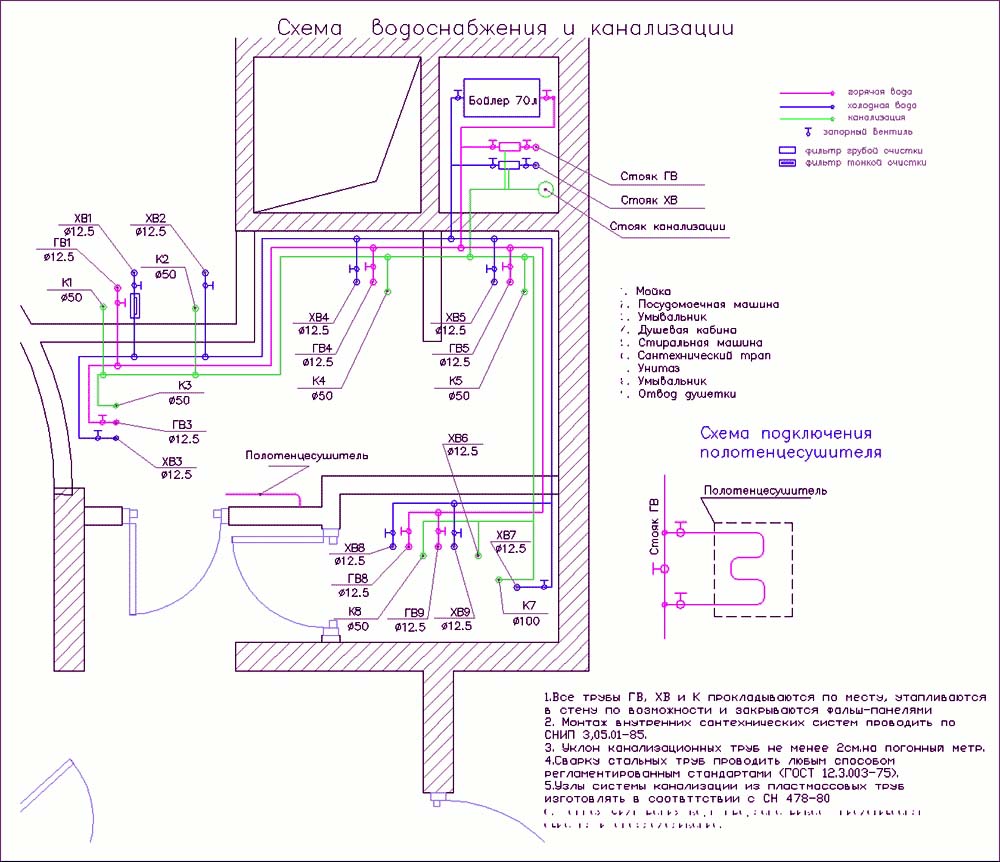

Составляют чертеж внутренней разводки водопроводных и сливных труб с указанием длин, диаметров, точек установки сантехнического оборудования. Проекты разводки сетей многоэтажных объектов выполняют на одном или нескольких вертикальных стояках.

Количество сантехнических приборов и пользователей определяет требуемые напор, потребление воды, сливной объем. Рассчитывают данные характеристики, задают диаметры трубопроводов, параметры насосной станции.

Диаметр основной наружной сточной трубы определяет угол уклона:

• Ø 110 мм — 0.02
• Ø 160 мм — 0.008

Архитекторы закладывают в проект возможность модернизации, расширения, ремонта комплекса в будущем. Это позволяет в процессе эксплуатации без лишних затрат устранять поломки, устанавливать новое оборудование.

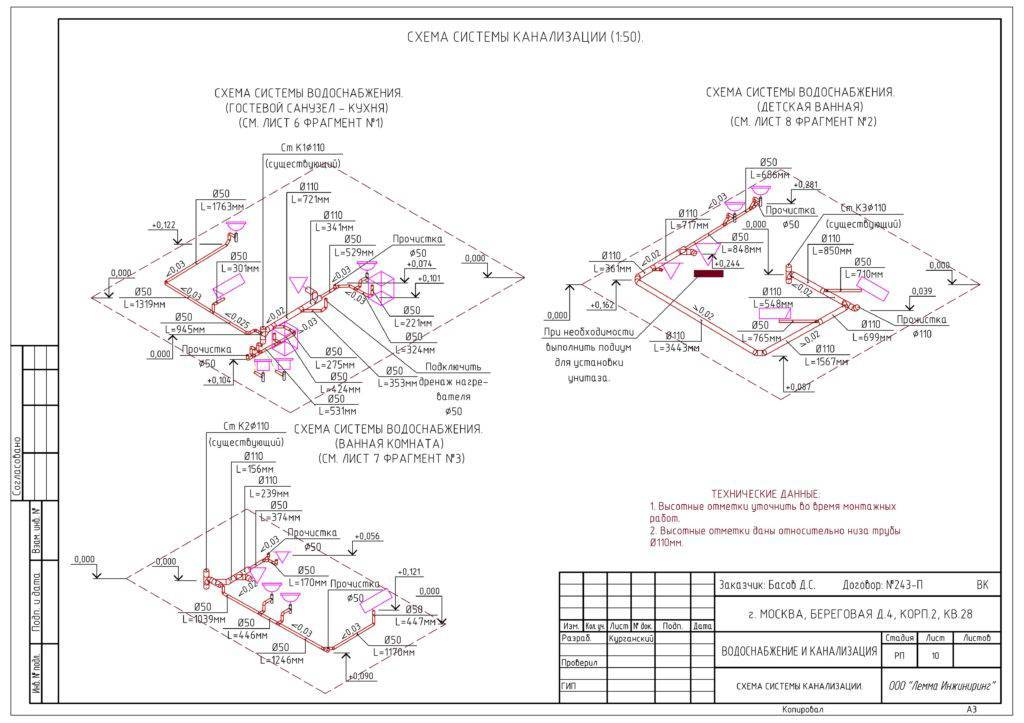

Готовый проект водоснабжения и канализации содержит поэтажные чертежи, пояснительную записку с расчетами, спецификацию материалов.

Проведение необходимых расчетов

Проектирование систем водоснабжения и водоотведения включает расчеты водопроводного напора, водопотребления, объема сточных вод, а также сметы материальных затрат. Расчеты целесообразны для многоэтажных зданий. В небольших одноэтажных строениях применяют стандартные решения.

Расчет водоснабжения проводят для определения напора воды на сантехнических приборах. Если напор недостаточный, вносят изменения в план водоснабжения: увеличивают мощность насоса, меняют диаметр и длину труб.

Потерю давления воды в результате отбора потребителями и подъема на верхние этажи рассчитывают по формуле:

где:

• H — потеря напора (м),
• λ — коэффициент трения, обозначенный в маркировке трубы,
• L — длина линии (м),
• D — диаметр трубопровода (м),
• g — постоянная: 9,81 м/с2,
• V — скорость течения воды (м/с).

Формула определения скорости течения воды:

где:

• D — внутренний диаметр трубы,
• π — постоянная: 3,14,
• Q — расход воды (м3/с), принимают по приложению 2 СНиП 2.04.01-85.

Водопотребление зависит от количества жильцов и от вида установленного оборудования. Значения для разных приборов и их зависимость от количества водопотребителей указаны в таблицах СНиП 2.04.01-85.

Гидравлический расчет водоотвода диаметром до 500 мм делают по номограмме приложения 9 СНиП 2.04.01-85, а для больших диаметров руководствуются СНиП 2.04.03-85.

Как происходит проектирование водоснабжения и канализации

Проектированием сетей водоснабжения и канализации занимаются инженеры-проектировщики. Отходить от плана при строительстве не допускается Проектирование систем водоснабжения и канализации ведут поэтапно. Собирают исходную информацию об объекте: генплан с коммуникациями, геологические характеристики, технические условия. На основе полученных данных формируют техническое задание и составляют проект.

Разработка проекта решает следующие задачи:

• Расчет водопотребления, требуемого напора воды, объема стоков.
• Составление плана водоснабжения и канализации.
• Выбор материалов и оборудования.

Сначала определяют источник питьевой воды: центральный водопровод, колодец или скважина. Если городские сети не подключены, выбирают подходящий способ получения горячей воды: теплообменник, электрический водонагреватель или газовый бойлер.

Назначают место установки септика, если отсутствует подключение к общей канализации. Септик проектируют на расстоянии от 30 м до скважины, а основной канализационный стояк располагают у ближайшей к нему стены. Чертят наружный план водопровода и канализации до точки входа в фундамент здания.

Составляют чертеж внутренней разводки водопроводных и сливных труб с указанием длин, диаметров, точек установки сантехнического оборудования. Проекты разводки сетей многоэтажных объектов выполняют на одном или нескольких вертикальных стояках.

Количество сантехнических приборов и пользователей определяет требуемые напор, потребление воды, сливной объем. Рассчитывают данные характеристики, задают диаметры трубопроводов, параметры насосной станции.

Диаметр основной наружной сточной трубы определяет угол уклона:

• Ø 110 мм — 0.02
• Ø 160 мм — 0.008

Архитекторы закладывают в проект возможность модернизации, расширения, ремонта комплекса в будущем. Это позволяет в процессе эксплуатации без лишних затрат устранять поломки, устанавливать новое оборудование.

Готовый проект водоснабжения и канализации содержит поэтажные чертежи, пояснительную записку с расчетами, спецификацию материалов.

Санитарные узлы зданий

Для изображения на строительных чертежах трубопроводных систем кухонных и санитарных узлов, а также требующих пояснений других участков сантехсистем зданий и сооружений, используются фрагменты, по которым производится монтаж трубопроводов. Ниже приведено изображение фрагмента плана санузла с трубопроводными системами горячего и холодного водоснабжения, с указанными установочными размерами, подводками к приборам и стояками.

Фрагмент монтажного плана санитарного узла

План санузла содержит разрезы и , а также выносной элемент с канализационными трубопроводами. Стояки с их установочными размерами более подробно изображены на выносном элементе. На разрезах и плане приведены все необходимые для практического монтажа системы данные, а именно: установочные размеры, расстояния от арматуры и центров фасонных частей до ответвлений и осевых линий пересечений, а также раструбные соединения труб.

План санитарного узла

Выносной элемент

Разрез санузла 1-1

Разрез 2-2

Помимо всего прочего к монтажным планам добавляют спецификацию всех нужных материалов, комплектовочную ведомость, схемы поэтажной разводки трубопроводов. В комплектовочной ведомости с помощью графического изображения приводятся детали трубопроводной системы с указанием необходимых размеров, диаметров и изгибов труб, а также их заготовительная и монтажная длина.

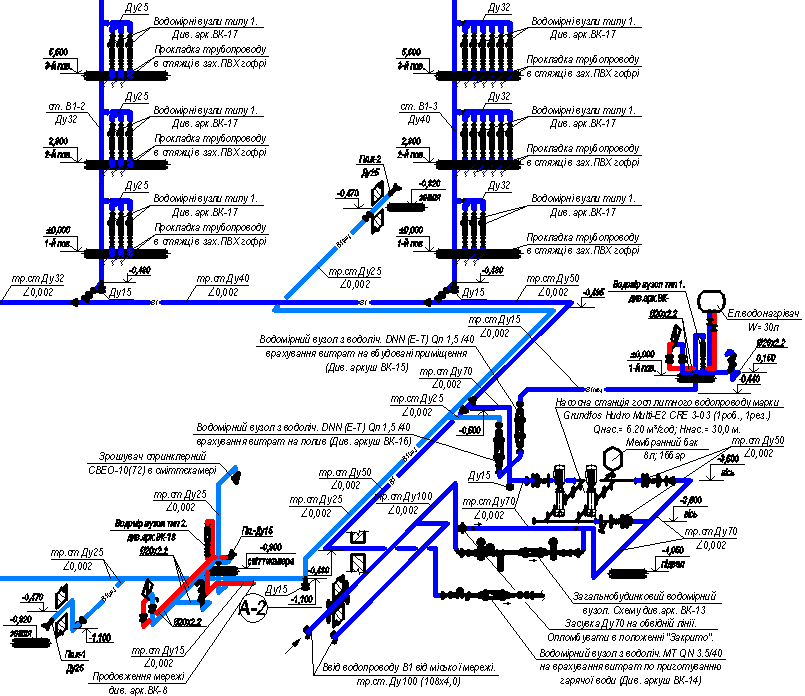

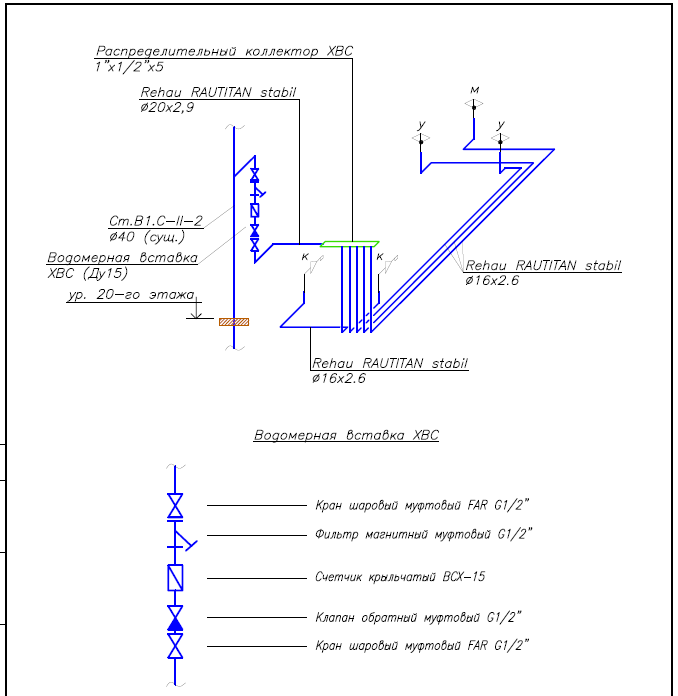

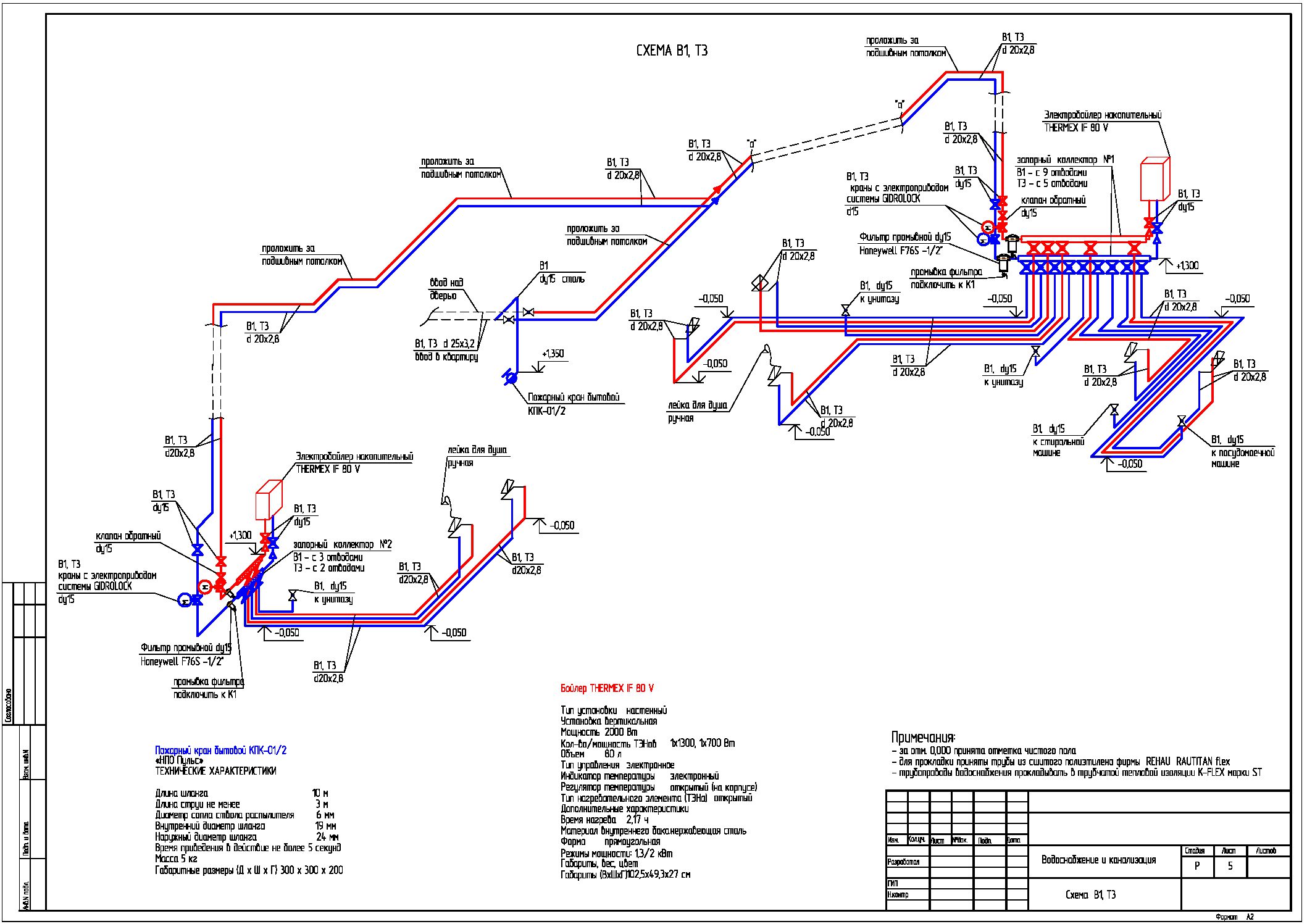

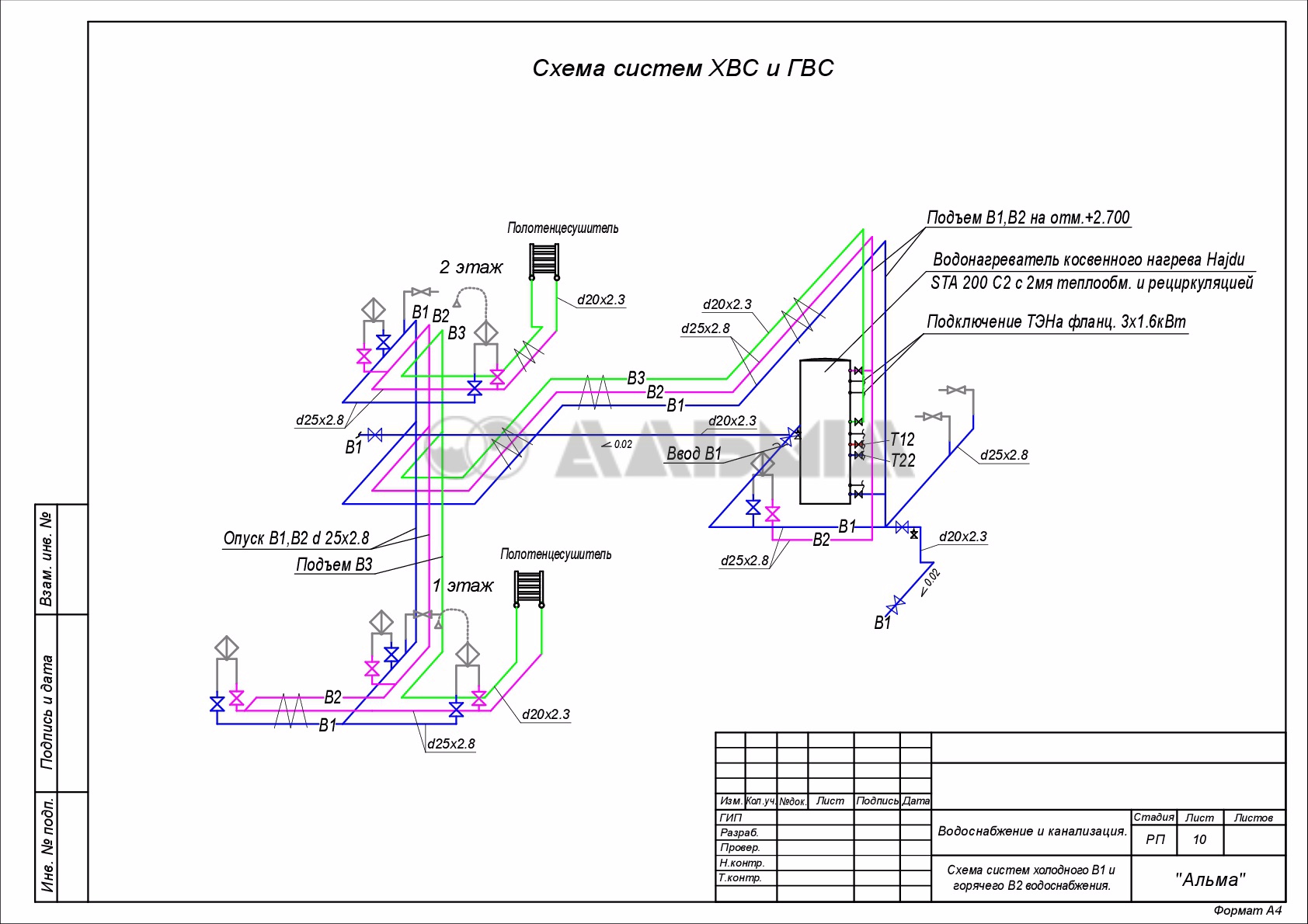

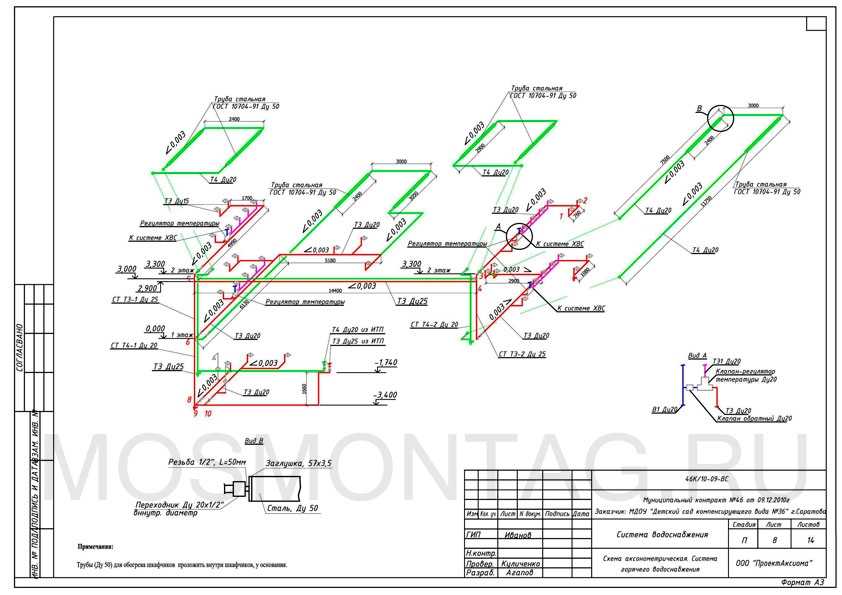

Схема этажной разводки водопровода

Комплектовочная ведомость

Спецификация материалов

Под заготовительной длиной подразумевается та длина, которую деталь трубопровода имеет в выпрямленном состоянии.

Под монтажной длиной подразумевается та длина, которую деталь трубопровода имеет между концами прямого отрезка, причем без установленной арматуры. Кроме того, монтажная длина – это также расстояние между точками пересечения осевых линий, или расстояние до точки пересечения от конца гнутой детали.

Под строительной длиной подразумевается тот размер, которым определяется расположение детали по отношению к детали смежной с ней. Кроме того, она определяет расстояние между прибором (кухни, санузла) и осью стояка, или стояком и центрами соединительных частей разводящего трубопровода.

Заготовительная и монтажная длина

В производственных, а также общественных и многоэтажных жилых зданиях для повышения в системах водоснабжения напора воды, нередко монтируются центробежные насосы. К чертежам в таких случаях прилагается также чертежи их установки.

Общие требования к системам водоснабжения

От качества поступающей воды зависит не только уровень комфорта для проживающих в здании, эффективность работы разных технических установок, но и здоровье населения. Поэтому этот вопрос контролируется особенно тщательно. Качество подаваемой воды должно в обязательном порядке соответствовать санитарным и гигиеническим требованиям, изложенным в СанПиН 2.1.4.2496, СанПиН 2.1.4.2652, СанПиН 2.1.4.1074.

Разрешительная документация рассматривает воду как энергетический продукт. Поэтому многие из ее положений нацелены на соблюдение принципов экономической эффективности использования данного ресурса. В частности, СП 31.13330.2012 рекомендует при проектировании систем водоснабжения  использовать прогрессивные технические решения и системы механизации трудоемких работ. Однако их внедрение не должно нарушать требований по сохранению экологии и безопасности для здоровья людей.

Есть ряд стандартов и для технических изделий, задействованных в системе водоснабжения. В частности, для организации этой сети, запрещается использовать трубы, арматуру и отводы из стали, а также б/у оборудование. Задействованные технические изделия должны отвечать требованиям актуальных санитарно-эпидемиологических норм, принятых межгосударственных национальных стандартов и следующих документов:

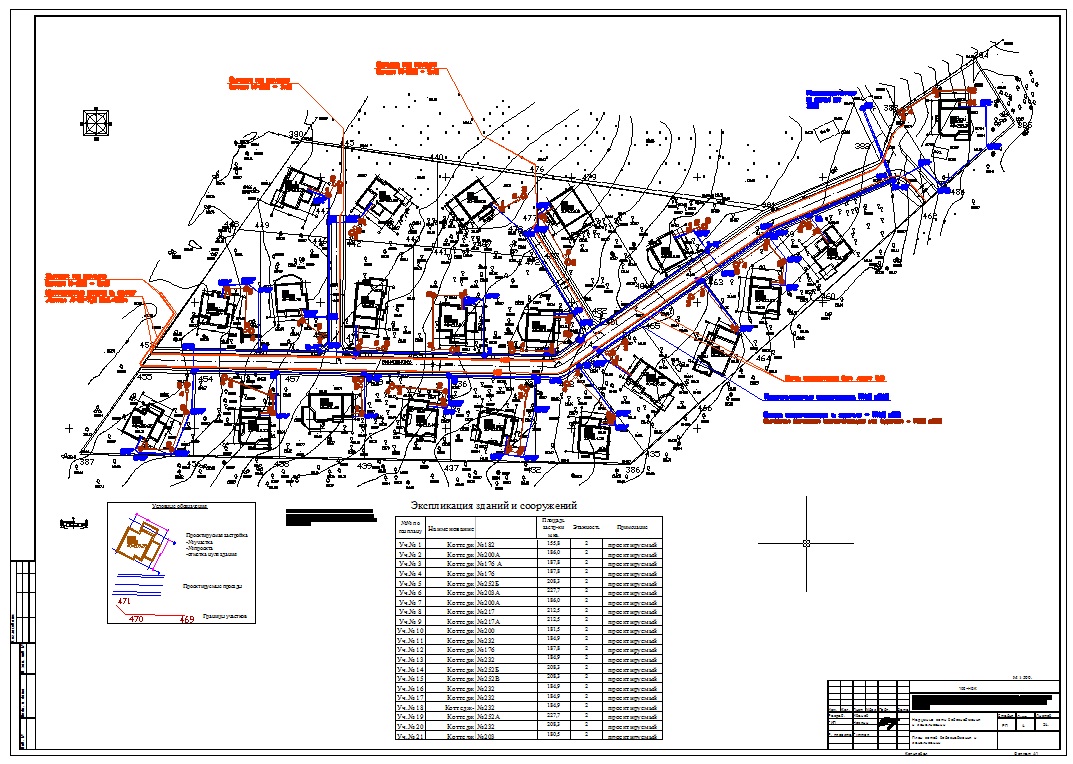

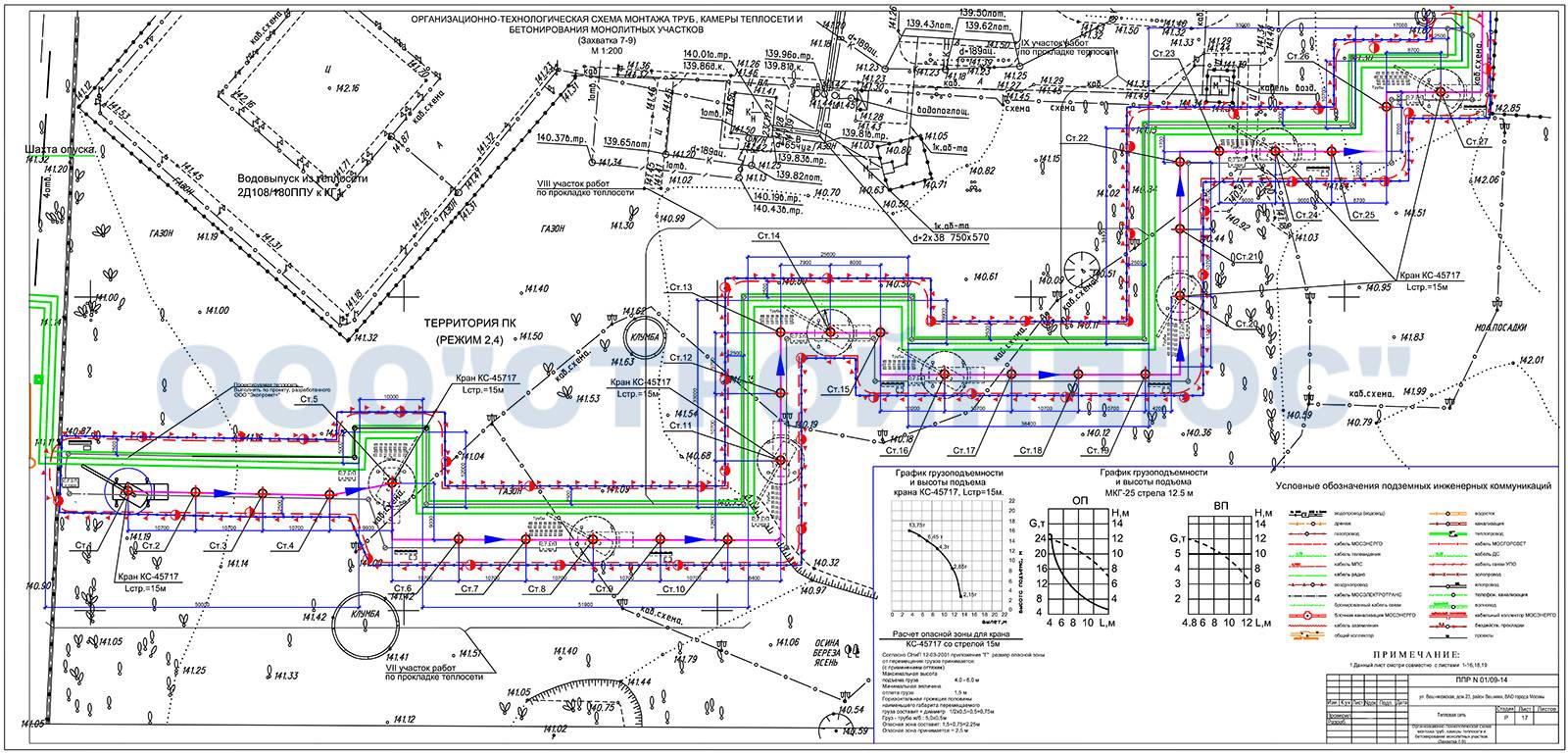

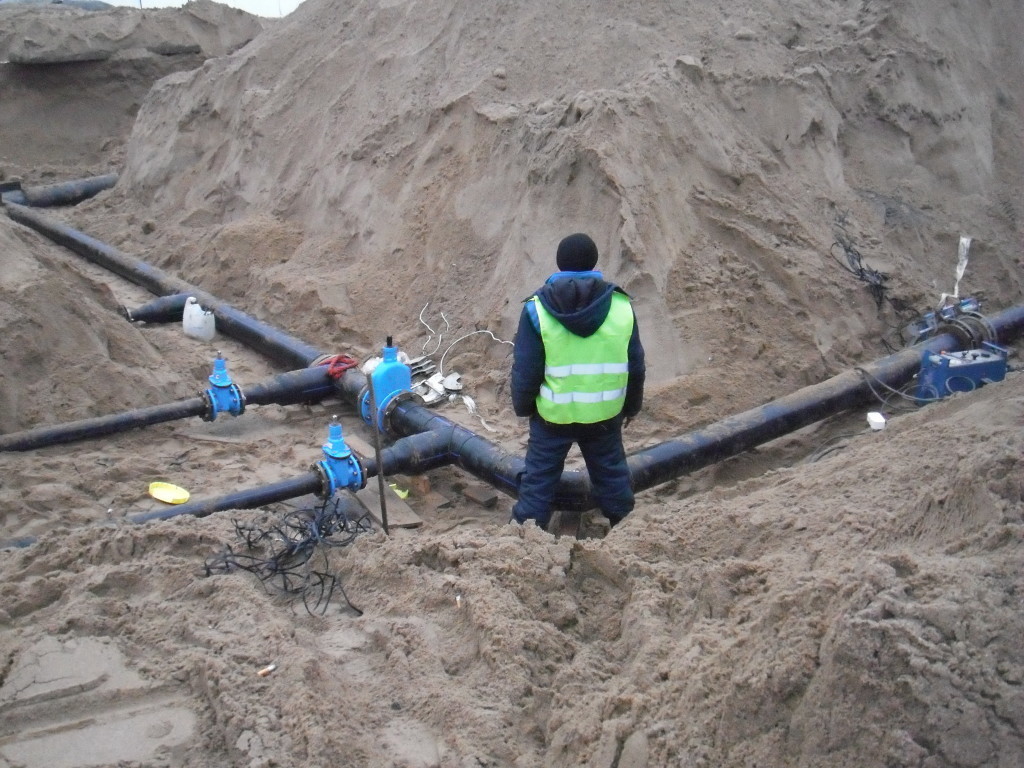

Монтаж внешней системы водоснабжения

Организация внешней сети водоснабжения

• ГОСТ 15150

• ГОСТ 10704

• ГОСТ 18599

• ГОСТ 32415

• ГОСТ Р 53630

• ГОСТ Р 55068

• ГОСТ Р 52318

• ГОСТ Р 54560

• ГОСТ Р 53201

При проектировании систем водоснабжения также стоит учитывать климатические особенности зон их размещения, а еще их разработка должна проводиться одновременно с созданием проектов по водоотведению.

Типы утилизации стоков

• Центральная.
• Автономная.
• Колодец.

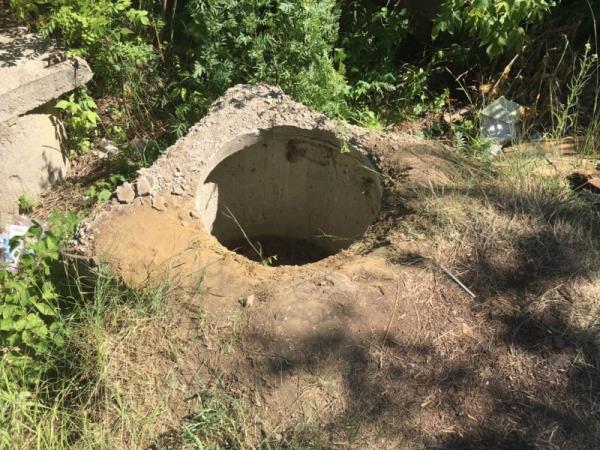

Колодец

Колодец предназначен для отведения сантехнических стоков в частных домах. Его плюсы заключаются в простом монтаже и низкой стоимости. Для применения такой системы используют достаточно большое углубление в земле, которое ограждается с помощью бетонных и пластиковых колец, либо самодельной конструкцией из кирпича.

Минус колодца заключается в частой потребности откачки. Так как все отходы, которые попадают в канализацию без очистки, сливаются в колодец, образуется плотный осадок на дне, который препятствует впитыванию влаги.

Еще один минус — загрязнение экологии. Так как стоки не подвержены предварительной очистке, вся химия, которая применяется в доме оказывает негативное воздействие на окружающую среду.

Автономная

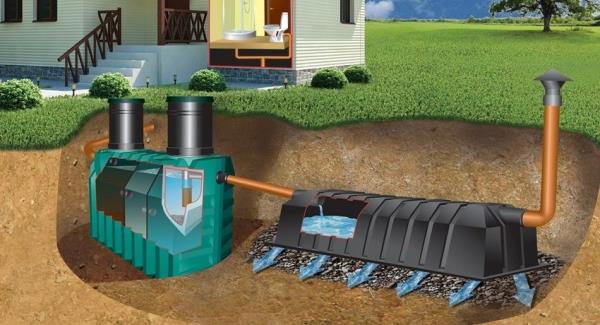

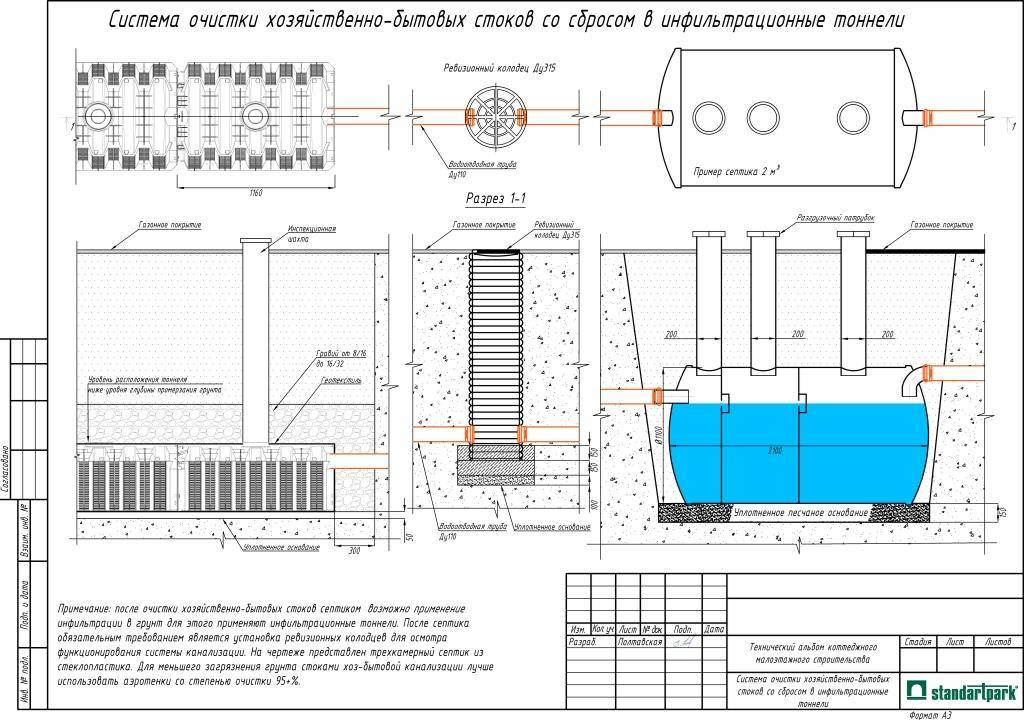

Септик — это более гуманный способ выведения стоков. Основным принципом его работы является начальная очистка воды от ядовитых примесей и твердых отходов. Эта система состоит из нескольких резервуаров. Выпуск канализации производится в первую емкость. За счет разной массы, твердые отходы и химические составляющие оседают на дне, более легкие жиры и предметы поднимаются на поверхность, а вода проходит на вторую ступень очистки через специальную трубу.

Второй резервуар может использоваться в качестве дублирующего отстойника, либо иметь функцию разложения бытовой химии на составляющие. Для этого используют биологические добавки, которые в короткий срок помогают разложению всех примесей, содержащихся в воде.

В дальнейшем, уже очищенная вода может откачиваться или использоваться для полива. Перед тем, как принять решения об использовании жидкости для полива, необходимо замерить уровень загрязнения воды химикатами. При высоком содержании вредных веществ следует использовать специализированные фильтры.

Таким образом можно уменьшить расход воды и дать возможность пересмотреть проект водоснабжения, что достаточно существенно уменьшит расходы.

Важно! При использовании данного метода необходимо обеспечить септик ревизионными люками для проведения очистки, а также снабдить его системой вентиляции для устранения испарений и газа, который образуется при разложении различных веществ. Плюсы септика:

Плюсы септика:

• Повышенная экологичность по сравнению с колодцем.
• Возможность раздельной очистки.

Недостатки:

Повышенная стоимость системы и монтажа.

Центральная

Далеко не каждый может воспользоваться центральным водоотведением ввиду того, что зачастую к частному сектору не протянуты трубы для отведения стоков. Если такая возможность имеется, то необходимо еще на этапе планирования получить специальное разрешение, которое позволит использовать этот метод.

Несмотря на то, что на получение разрешения потребуются дополнительные финансовые затраты, пользователь получает возможность свободного использования данной системы в своем доме. Также отпадает необходимость в регулярной откачке и применения различных средств, которые ускоряют разложение веществ в колодце.

Существуют факторы, которые могут повлиять на использование способа устранения отходов:

• Климат.
• Количество узлов водоотведения в доме.
• Возможность использования для слива осадков.

В зависимости от окружающего климата, глубина промерзания земли в зимнее время может быть разной. Исходя из этого, проектируется глубина и объем используемого септика или колодца. Чтобы не повредить системы труб и самого колодца, необходимо высчитать правильную глубину, на которую будет погружен резервуар. Если расчеты не верны, это может привести к дополнительным затратам на ремонт или замену проекта в целом.

Количество узлов также влияет на объем резервуаров и диаметр отводящих труб. Если в доме используется одна ванна, то объем жидкости, проходящей по трубам, будет небольшим, соответственно можно использовать трубу меньшего диаметра.

Чтобы оградить придомовой участок от образования больших луж, часто вокруг дома используется проведение ливневых лотков, которые сливают всю жидкость в резервуар или выводят воду за пределы участка дома, что может вредить соседям.

Важность разработки проекта водопроводных сетей профессионалами

Чтобы сэкономить на проектных работах, некоторые пытаются разработать проект водоснабжения самостоятельно. В частности, пользуются типовыми заготовками, найденными в интернете, или заказывают проект студентам без опыта за копейки.

Однако отсутствие необходимых знаний и навыков у исполнителя неизбежно приведет к ошибкам в процессе монтажа, а значит, и к существенным проблемам при эксплуатации водопровода. Последствия могут быть весьма серьезными, зачастую непредсказуемыми:

• Реализовать проект в действительности невозможно на выделенной площадке.
• Рассчитанный напор оказался слишком малым.
• Периодически возникают аварии в системе.
• Реальные затраты на эксплуатацию и обслуживание системы слишком высокие.

Создать проект сети водоснабжения, полностью удовлетворяющий всем нормам, правилам и стандартам, под силу только специалистам с высокой квалификацией. Смонтированная в соответствии с этим проектом водопроводная система будет гарантированно работать без серьезных сбоев.

Как происходит проектирование водоснабжения и канализации

Проектированием сетей водоснабжения и канализации занимаются инженеры-проектировщики. Отходить от плана при строительстве не допускается Проектирование систем водоснабжения и канализации ведут поэтапно. Собирают исходную информацию об объекте: генплан с коммуникациями, геологические характеристики, технические условия. На основе полученных данных формируют техническое задание и составляют проект.

Разработка проекта решает следующие задачи:

• Расчет водопотребления, требуемого напора воды, объема стоков.
• Составление плана водоснабжения и канализации.
• Выбор материалов и оборудования.

Сначала определяют источник питьевой воды: центральный водопровод, колодец или скважина. Если городские сети не подключены, выбирают подходящий способ получения горячей воды: теплообменник, электрический водонагреватель или газовый бойлер.

Назначают место установки септика, если отсутствует подключение к общей канализации. Септик проектируют на расстоянии от 30 м до скважины, а основной канализационный стояк располагают у ближайшей к нему стены. Чертят наружный план водопровода и канализации до точки входа в фундамент здания.

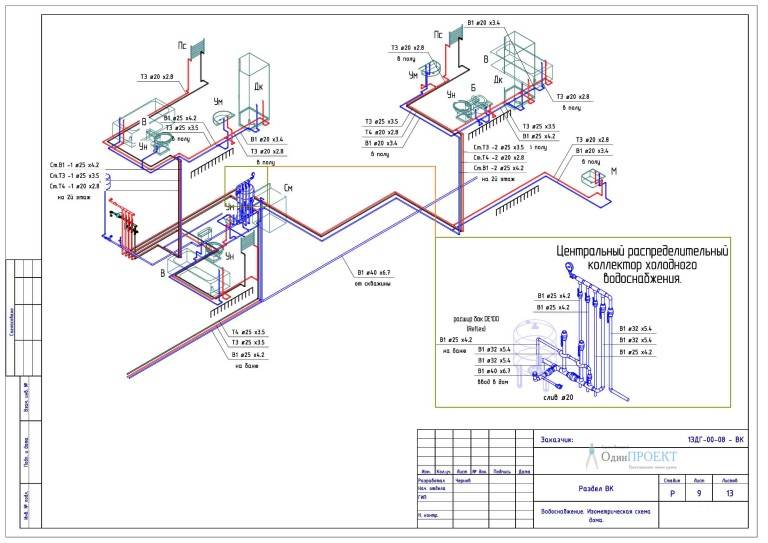

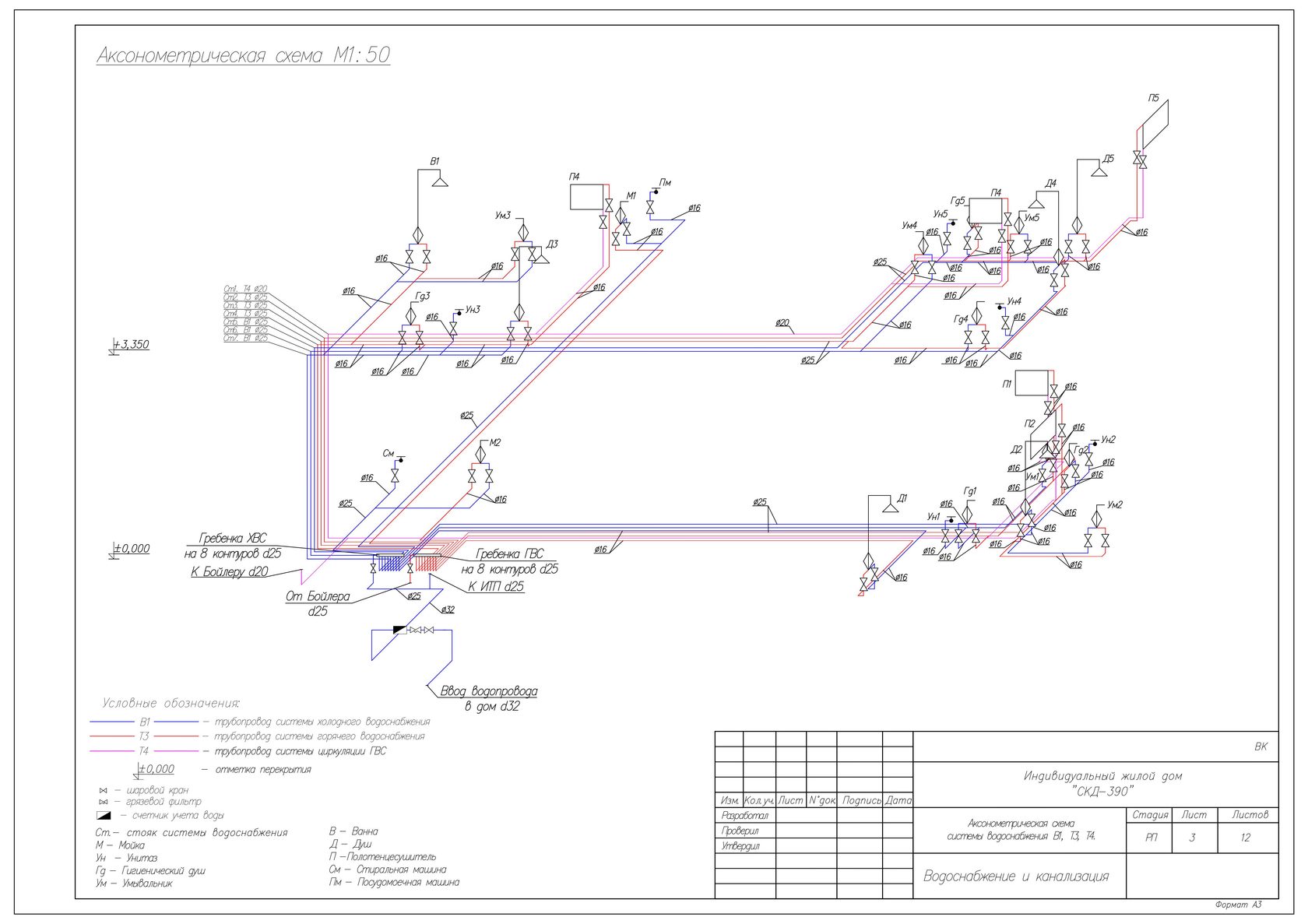

Составляют чертеж внутренней разводки водопроводных и сливных труб с указанием длин, диаметров, точек установки сантехнического оборудования. Проекты разводки сетей многоэтажных объектов выполняют на одном или нескольких вертикальных стояках.

Количество сантехнических приборов и пользователей определяет требуемые напор, потребление воды, сливной объем. Рассчитывают данные характеристики, задают диаметры трубопроводов, параметры насосной станции.

Диаметр основной наружной сточной трубы определяет угол уклона:

• Ø 110 мм — 0.02
• Ø 160 мм — 0.008

Архитекторы закладывают в проект возможность модернизации, расширения, ремонта комплекса в будущем. Это позволяет в процессе эксплуатации без лишних затрат устранять поломки, устанавливать новое оборудование.

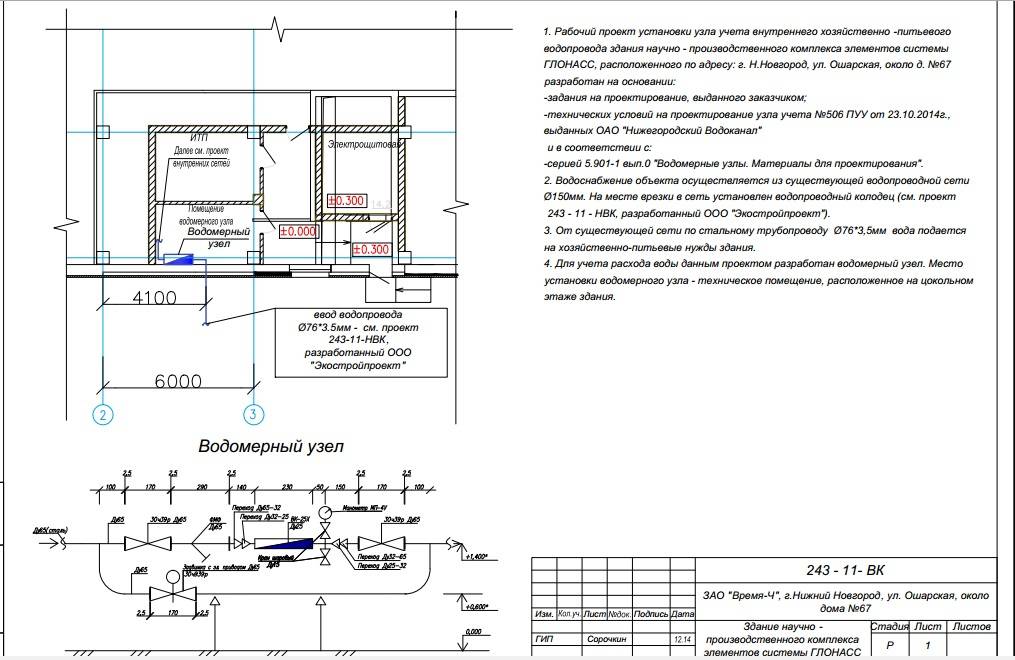

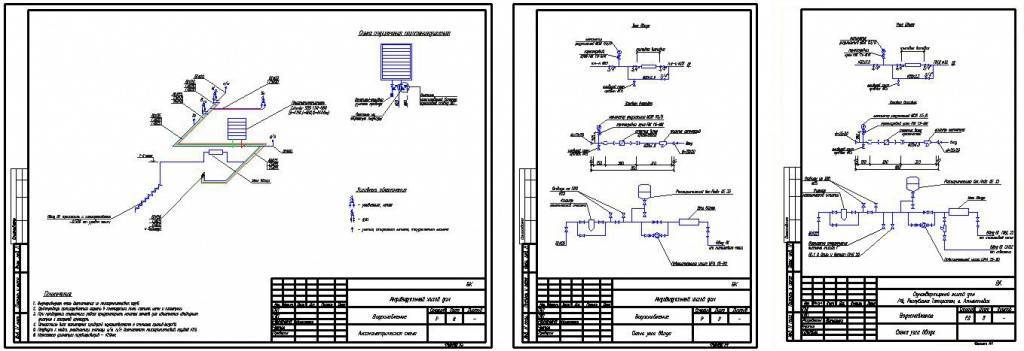

Готовый проект водоснабжения и канализации содержит поэтажные чертежи, пояснительную записку с расчетами, спецификацию материалов.

Состав рабочего проекта внутреннего водопровода и канализации

В состав рабочей документации внутренних систем водоснабжения и канализации включают:

• рабочие чертежи, предназначенные для производства строительно-монтажных работ (основной комплект рабочих чертежей марки ВК);
• эскизные чертежи общих видов нетиповых изделий, конструкций, устройств, монтажных блоков;
• спецификацию оборудования, изделий и материалов;
• опросные листы и габаритные чертежи (при необходимости);
• локальную смету (при необходимости).

В состав основного комплекта рабочих чертежей марки ВК включают:

• общие данные по рабочим чертежам;

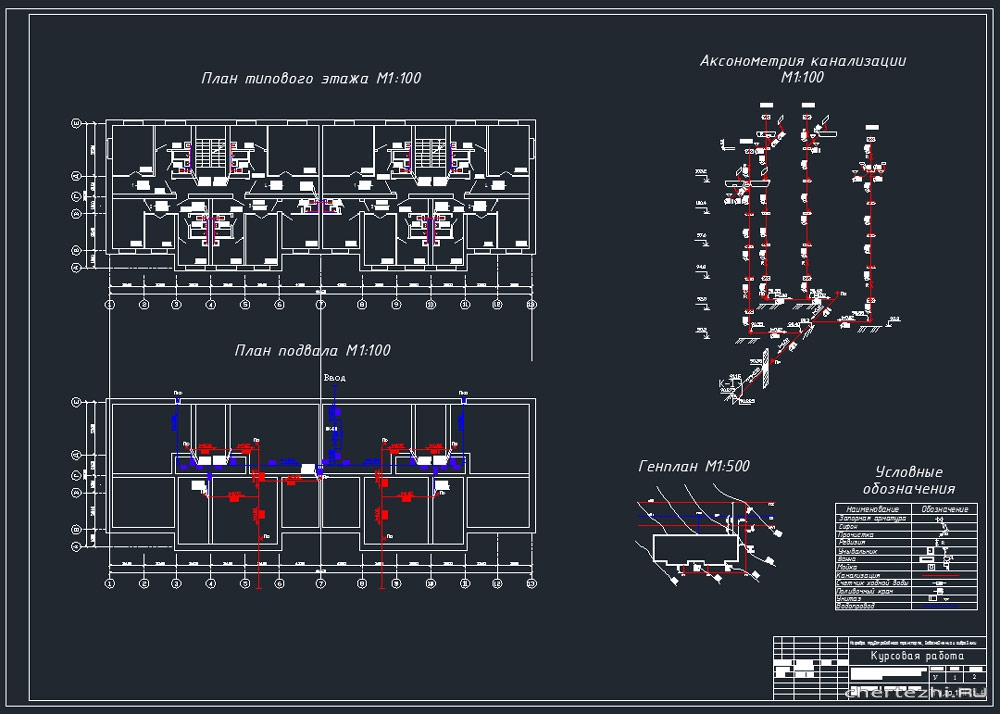

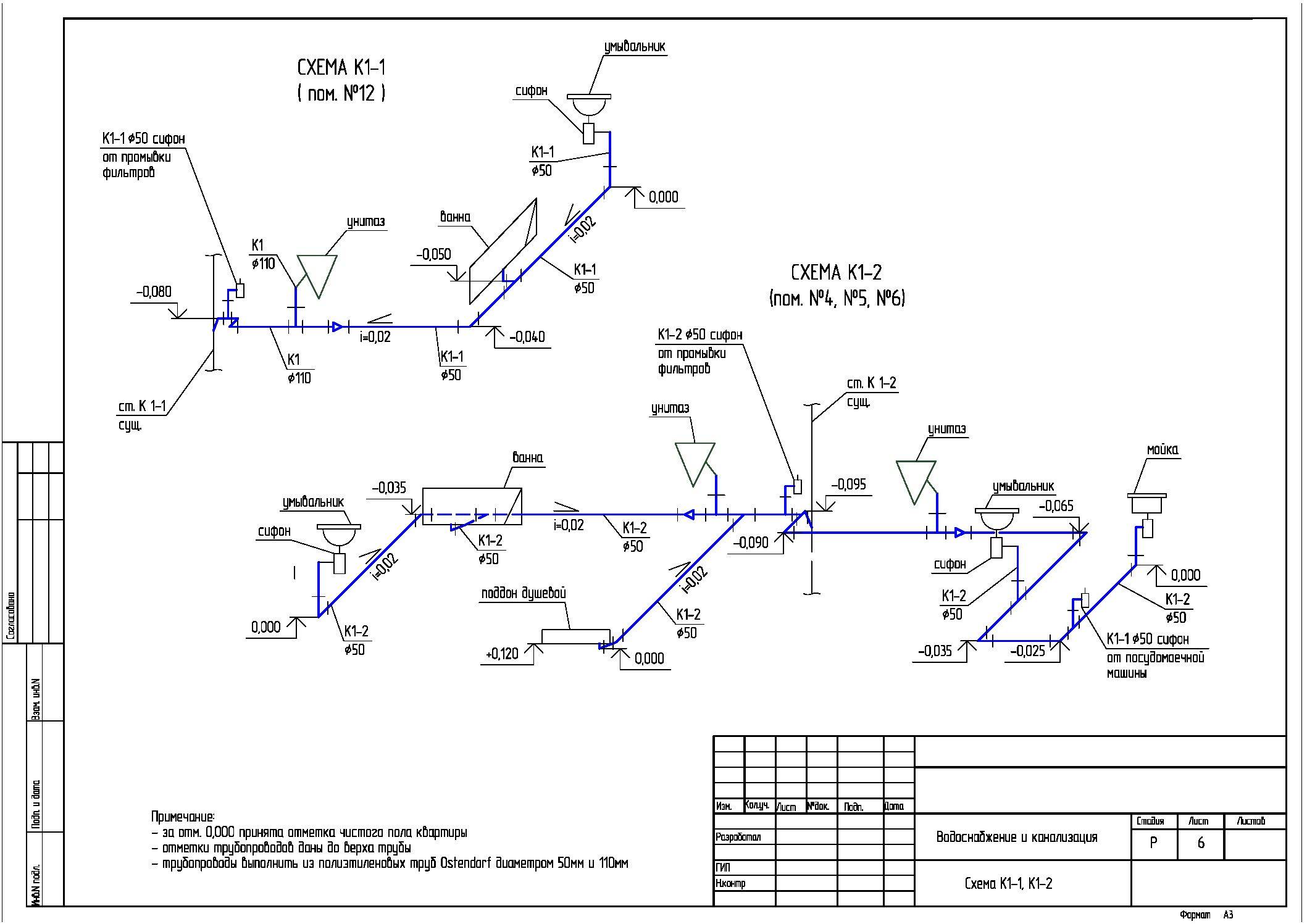

• чертежи (планы и схемы) систем;
• чертежи (планы, разрезы и схемы) установок систем.

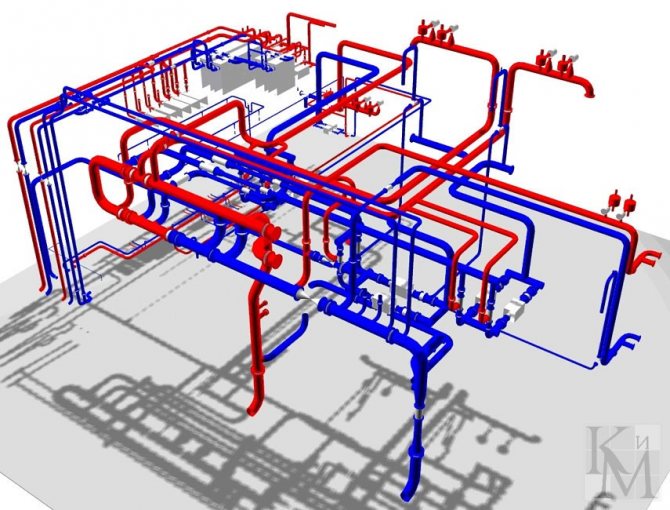

Допускается включать в состав основного комплекта рабочих чертежей прямоугольные изометрические проекции систем, полученные визуализацией трехмерной электронной модели систем.

Что регламентирует СНиП в проектировании инженерных коммуникаций

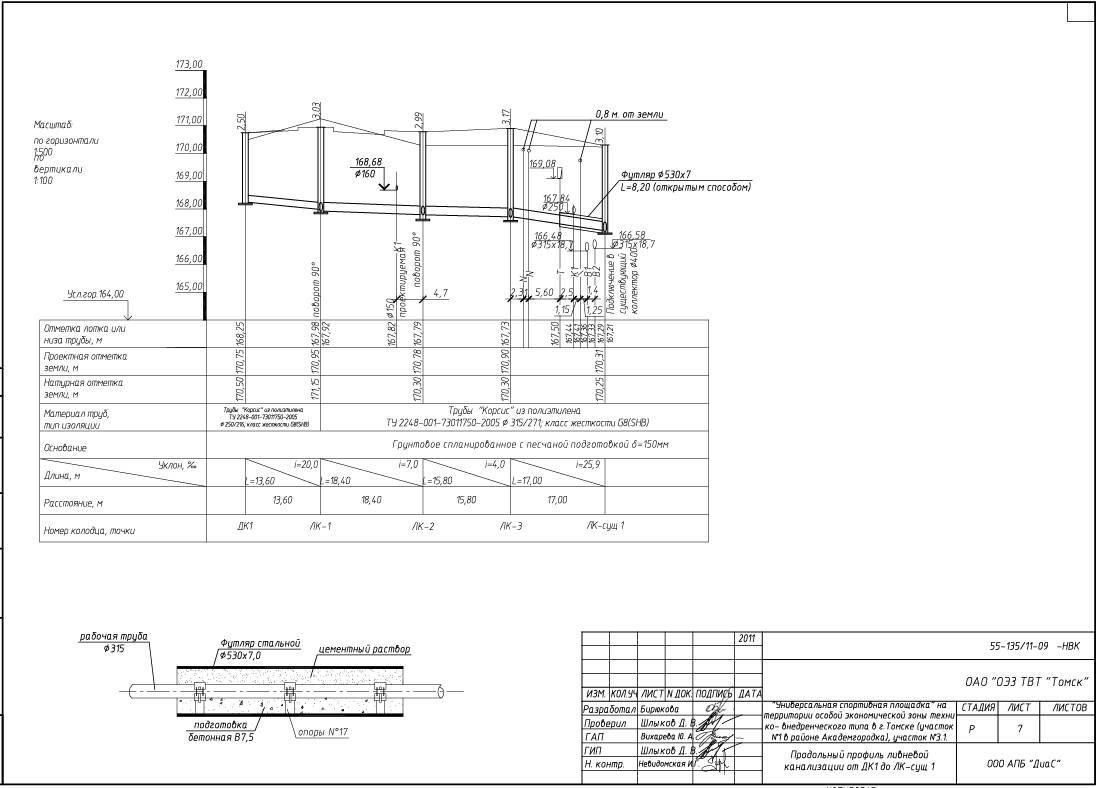

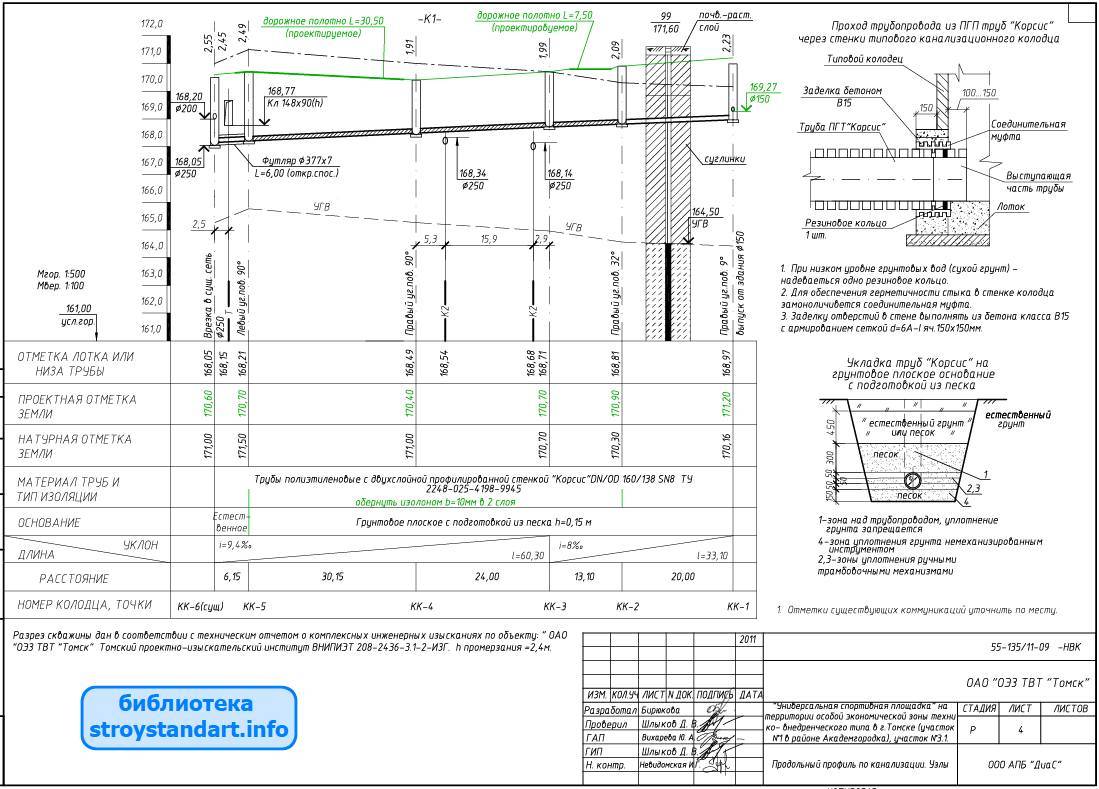

Уклоны канализационных труб

Проектируют водоснабжение и водоотведение, опираясь на СНиП 2.04.01-85. Нормативный документ предписывает комплекс правил, согласно которым разрабатывают планы водопровода и канализации для жилых домов, общественных зданий, промышленных предприятий. Локальные очистные сооружения проектируют согласно СНиП 2.04.03-85, учитывая строительные нормативы региональных ведомств.

Сточные трубопроводы прокладывают прямолинейно с заданным уклоном, изменять который не допускается. Присоединение приборов и изменение направления труб производят соединительными элементами, которые имеют плавный, обтекаемый угол поворота.

Предусматривают два варианта обустройства внутренней канализации:

• Открытое крепление труб к стенам, опорам, потолкам.
• Скрытая установка в короба, шахты, конструкции пола, перекрытия, прорези стен с последующей заделкой.

Внутренние трубопроводы защищают от механических повреждений, а наружные утепляют и заглубляют под грунт на расчетную глубину. Канализационные стояки выводят на крышу здания либо в сборную вытяжную шахту для вентиляции.

Прочистки проектируют в местах поворота стоков, на тупиковых участках, на стояках. В многоэтажных домах ревизии стояков устанавливают на верхнем и нижнем этажах, а также на этажах над отступами. В домах высотой от 5 этажей делают ревизии через 3 этажа.

Документ СНиП 2.04.01-85 регламентирует соблюдение дополнительных правил при проектировании водопровода и канализации в зданиях, которые построены в особых климатических и природных регионах. К ним относятся вечномерзлые и просадочные грунты, а также сейсмически опасные и подрабатываемые территории.
