Основные виды профилей по способу монтажа и область их применения
Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
Разновидность профилей по классу
Ввиду своих конструктивных особенностей алюминиевые корпуса устойчивы к всевозможному механическому воздействию. Надежно оберегают светодиодную ленту от повреждений и способствуют быстрой и нетрудоемкой установке.
У алюминиевого профиля есть антикоррозийная особенность, он долговечен, при надлежащей эксплуатации служит много лет. Данные изделия идеально подойдут абсолютно для любого помещения.
Короба из алюминия обладают хорошей тепло проводимостью, это весьма позитивно влияет на температуру самой ленты.
Угловые и накладные алюминиевые короба компактны, они найдут применение буквально в любом уголке, тем самым создадут уютное и качественное освещение. С их помощью можно изменять интерьер по своему вкусу и настроению.
Это интересно: Освещение в гардеробной — фото и варианты светильников
Сфера применения
Осветительные приборы со светодиодами используют как на улице, так и в помещениях. Профиль является корпусом, определяющим форму светильника, т.е. основные параметры осветительного прибора заложены в параметрах ленты (цвет, яркость, мощности и т.п.).
Области применения:
- В помещениях. Подходит для жилых, офисных и промышленных помещений. Формирует линии света на потолке или на полу. В зависимости от количества и мощности ленты, можно добиться как приглушенного декоративного освещения (одноцветное или многоцветное RGB), так и яркого основного света. Устанавливают в стены и пол, формируя заданный рисунок. Чаще составляют хаотичный рисунок на потолке, где пересекают много линий разной длины или располагают их рядом. Удобно использовать для освещения на кухне над рабочей поверхностью, а также в гардеробной, кладовой или шкафу для одежды.
- На улице. Лента устанавливается в кожух на улице в случаях, когда ее необходимо установить под асфальт или бордюр, например, для обозначения линия света на парковке. Также используют для формирования корпуса наружных светильников на стенах баров, ресторанов, беседок, фасадов здания и т.п. Основные задачи корпуса в этих случаях: защитить от физических повреждений; сформировать жесткую основу светильника, т.к. лента гибкая и без установить ее не получится.
Выбираем профиль для установки светодиодной ленты
Выбрать короб из алюминия для установки led светильников непросто. Чтобы сделать выбор правильно, нужно опираться на следующие критерии:
- место размещения подсветки;
- какая будет монтажная поверхность (стеновая или потолочная, ровная и гладкая или с искривлениями и шероховатостями);
- какой способ монтажа более приемлем: врезной, встраиваемый, накладной;
- какой тип подсветки планируется организовывать: скрытый или общий;
- вид модели. Самым ходовым является П-образный профиль. С его помощью можно добиться качественного и равномерного распределения светового потока, исходящего от светодиодов;
П-образный профиль
наличие или отсутствие необходимости использовать на профиле матовый экран. Если он нужен, то нужно определиться и с типом защитного экрана: цвет, степень прозрачности, вид (выпуклый, скрытый), форма и т.д.;
- подбор дополнительной фурнитуры, в которую входят специальные заглушки и крепежные элементы, а также прочие аксессуары. они помогут сделать вас систему освещения более изысканной, законченной и красивой;
- кроме этого не стоит забывать, что алюминиевый профиль может дополнительно быть укомплектованным линзами. С их помощью можно добиться определенного угла рассеивания светового потока.
Эти параметры обязательно нужно учитывать, чтобы добиться полноценной светодиодной подсветки и полностью подвести ее под свои требования.
Основные виды профилей по способу монтажа и область применения
Угловой профиль для светодиодной ленты
Чтобы обеспечить освещение в углах различных конструкций и на пересечении прямых поверхностей, выбирают специальный профиль. Он носит название углового. Большинство таких светильников снабжается съёмными рассеивателями.
Угловой короб с элементом крепления и боковой заглушкой
Известно, что светодиоды обеспечивают высокую яркость свечения, поэтому на угловых коробах устанавливают матовые рассеивающие экраны. Эти элементы способны уменьшать интенсивность светового потока до 40%. Как полимерный короб, так и алюминиевый угловой профиль для светодиодной ленты применяется для подсветки помещений, рабочих зон кухонь, лестничных пролётов и прочего.
Встраиваемый профиль для светодиодной ленты
От различных видов коробов существенно отличается встраиваемый профиль для светодиодной ленты. Широкий наружный край изделия способен закрывать неровности различных поверхностей при их стыковке. К примеру, ламинат и гипсокартон, древесные плиты и другие отделочные материалы.
Пример встраиваемого короба для подсветки
Такие профили широко используются для реализации различных дизайнерских решений. Короб может быть установлен заподлицо с отделочной поверхностью либо располагаться над их краями. Достаточно часто на практике применяются врезные профили с наружными краями (они закрывают изъяны стыкуемых поверхностей).
Врезной профиль в древесной плите
Чтобы установить профиль, предварительно вырезается продольный паз, в который он затем монтируется. Благодаря углублению короб полностью скрывается и не выступает над плитой либо другим отделочным материалом. Врезной профиль для светодиодной ленты обычно встраивают в различные конструкции, стены, напольные покрытия, мебельные стенки.
Профиль для ленты светодиодной накладной
Накладной тип LED-профилей считается универсальным, поскольку такие короба с лёгкостью устанавливаются на любую поверхность. Многие люди выбирают эти изделия, поскольку для установки не требуется специальных инструментов и материалов. Для монтажа можно использовать как различные клеящие составы, так и саморезы.
Накладной светодиодный профиль
Особенностью данных изделий также является хорошая гибкость и отменное прилегание к различным поверхностям. По этой причине они могут быть использованы где угодно, включая округлые стены и прочие неровности.
Кабель-канал для светодиодной ленты
Кабель-каналы являются отличным решением для проведения электротехнических работ, что позволяет аккуратно выполнить прокладку проводников в доме либо офисе, не нарушая целостности отделки. То есть, чтобы подключить подсветку, протянуть телефонный кабель, линию интернета, нет необходимости делать в стенах специальные ниши для их укладки.
Электротехнические кабель-каналы
Электротехнические кабель-каналы представляют собой короба с крышкой, в которые укладывается проводка. Они легко монтируются к стенам, потолку и напольным покрытиям. Для этого в конструкции предусмотрены технологические отверстия, сквозь которые заводятся саморезы и вкручиваются в любое основание.
Также можно приобрести прозрачный кабель-канал для светодиодной ленты, который будет незаметен в интерьере помещений. Он обладает компактными размерами, легко монтируется и принимает необходимую форму.
Прозрачный кабель-канал в интерьере помещения
Статья по теме:
Стандартные геометрические размеры профилей
Прежде чем купить профиль для светодиодной ленты, необходимо рассмотреть, какие бывают стандартные размеры этих изделий. Ширина коробов колеблется в диапазоне 8−13 мм, высота − до 5,5 мм, а по длине они бывают 3−5 м. Размеры угловых профилей несколько отличаются от других видов изделий: по ширине они бывают 6,6 мм, высоте – 12,7 мм. Длина таких коробов обычно составляет 2 м
Обратите внимание, что профили по ширине могут достигать 100 мм, а по высоте – 50 мм
Стандартные габариты коробов для светодиодных лент
Также потребителям следует знать, что LED-короба могут несколько различаться по размерам. Это связано с тем, что компании-изготовители используют собственные технологии производства изделий.
Стандартные геометрические размеры
Различные виды и модели подобных изделий выпускаются производителями разных геометрических размеров, но одно условие, присущее им всем,– это возможность размещения в их внутреннем пространстве LED-источников света.
Промышленностью выпускаются светодиодные ленты следующего сечения:
Обычного типа свечения:
- ширина – 8–13 мм;
- толщина – 2,2–5,5 мм;
- длина – до 5 м.
Бокового типа свечения:
- ширина – 6,6 мм;
- толщина (высота) – 12,7 мм;
- длина – до 5,5 м.
Геометрические размеры у различных моделей разных производителей отличаются друг от друга, но наиболее распространённые приведены на следующем рисунке.
Номенклатура алюминиевого профиля серии «PALJAZZWAY»
Подключение светодиодной ленты к сети 220В схема
Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:
- преобразовать переменное напряжение сети в постоянное;
- выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
- стабилизировать параметры электрического питания.
Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.
Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное. При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.
Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке
- Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
- Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.
Таблица номиналов элементов схемы:
- C1 – 2,2 мкФ 400 В
- R1 – 1,3 кОм
- R2 – 4,3 кОм
- R3 – 47 Ом
- VD1 .. VD4 – 1N4007
- VT1, VT2 — 13002
На схеме можно выделить три узла:
- выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
- стабилизатор тока на R2, R3, VT1, VT2;
- сборка из светодиодов HL1 – HLN.
Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.
При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.
Чем больше будет емкость конденсатора, тем меньше будет пульсация.
Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.
Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.
На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.
Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е
как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной
Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.
Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.
При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.
А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.
Лампочка разбилась, а плата осталась в рабочем состоянии.
Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено. Добываем элементы из этой платы и собираем новую схему.
На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.
Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.
Как подобрать светодиодную подсветку для рабочей зоны кухни | Светодиодные ленты | Блог | Клуб DNS
- Прямоугольные – наиболее популярная форма профилей. Это стандартная форма врезных профилей, эта форма может быть оснащена полочкой, что рассчитана для фрезеровки.
- Круглые – универсальный вариант, который подойдёт для большинства мест, позиций и светильников. Круглый профиль даёт возможность на реализацию даже самых сложных трековых систем.
- Треугольные – используются там, где нет возможности установить обычные виды профиля. Чаще всего они устанавливаются на покрытие пола, так как способны выдержать большой вес. Также они дают возможность разместить освещение под наклоном. Иначе такой вариант называет как – угловой алюминиевый профиль. Нужно учитывать, что угловой профиль для светодиодной ленты лучше всего подходит для установки под кухонную мебель.
- Подвесные – новый профиль для подсветки, который с каждым днём становится всё популярнее. Не требует встраивания и фиксации, так как такой вид держится на вису при помощи особых прочных канатов. Это не только эффективное освещение, но эффективное дизайнерское решение для помещений любого типа.
Равномерность свечения
Внешний вид выбранного профиля оценить несложно, а вот увидеть до установки, как он будет выглядеть с включенной светодиодной лентой, часто бывает невозможно. Многие думают, что приклеив в любой алюминиевый профиль с матовым (молочным) экраном светодиодную ленту, они получат равномерно светящуюся поверхность. И ошибаются.
Даже некоторые дизайнеры интерьеров в своих проектах указывают наименование профиля, который в реальности с любой светодиодной лентой будет светиться совсем не так, как на картинке (уж поверьте нашему опыту).
Чаще всего покупателей интересует, будет ли профиль со светодиодной лентой светиться равномерно без точек.
А вот так, как на этой (хорошую фотографию светящегося предмета сделать сложно)
Будет ли экран профиля с выбранной светодиодной лентой светиться равномерно, зависит от двух условий:
- расстояние между соседними светодиодами должно быть меньше глубины профиля (расстояния между светодиодами и экраном профиля) не менее, чем в 1,5 раза,
- насколько сам матовый экран рассеивает свет.
Если первое условие не выполняется, то экран алюминиевого профиля не будет светиться равномерно без точек (с вероятностью 99%, теоретически исключения возможны).
Практически, никакие алюминиевые профили с расстоянием до экрана менее 10 мм не дают равномерной засветки.
Если вы хотите купить широкий неглубокий профиль (например, размером в сечении 20 x 10 мм и приклеить в него одну ленту (например, шириной 10 мм), будьте готовы к тому, что по бокам от светящейся полоски светодиодной ленты вы получите тени. Поэтому, нет смысла покупать алюминиевый профиль шириной более, чем в 1,5 раз превышающей ширину ленты.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Профиль для светодиодной ленты: классификация, выбор, инструкция по монтажу Даже некоторые дизайнеры интерьеров в своих проектах указывают наименование профиля, который в реальности с любой светодиодной лентой будет светиться совсем не так, как на картинке уж поверьте нашему опыту. Спрашивайте, я на связи!
Технология установки
Закрепление плинтуса
Инструкция по установке подсветки начинается с описания технологии монтажа плинтуса.
Крепится он так же, как и любая потолочная галтель, но держаться должен прочнее, потому следует очень строго соблюдать технологию:
Вариант плинтуса для монтажа контурного освещения
- Крайне желательно крепить плинтус не на обои, а на бетонное основание или, как минимум на прочный штукатурный слой. Так что перед монтажом определяем уровень, на котором будет располагаться подсветка и аккуратно снимаем обои со стены.
- Очищенную полосу, предназначенную для монтажа потолочной галтели, обрабатываем проникающей грунтовкой. Вместо грунта можно использовать клеевой раствор.
Грунтовка основания
- На этом же этапе можно установить на стену специальный профиль для светодиодной подсветки. Использование такого профиля как минимум желательно: при работе мощные светодиоды сильно нагреваются, потому наклеивать ленту лучше на алюминиевое основание, а не на обои или полиуретан.
Открытый профиль крепим прямо на стену
- Затем выполняем подрезку галтелей. Здесь самое сложное — правильно состыковать внешние и внутренние углы, так что для формирования краев обязательно используем либо стусло, либо картонные шаблоны.
Схема обрезки углов
- Сразу после подрезки стыкуем угол на стене без клея, при необходимости корректируя плоскости ножом. Необходимость в дополнительной подрезке возникает довольно часто, поскольку углы в наших квартирах, особенно старой постройки, далеки от идеальных.
Схема установки
- Затем наносим клей на основание галтели и прикладываем ее к стене. Плотно прижимаем, следя за тем, чтобы излишки клея не попадали на обои.
- Удерживаем плинтус в течение нескольких минут, пока клей не начнет полимеризоваться. После этого продолжаем оклейку, тщательно стыкуя следующие детали.
После завершения работы выжидаем несколько часов, а затем затираем щели между фрагментами плинтуса герметиком. Укладывать светодиодную ленту лучше на следующий день, когда клей полностью полимеризуется и плинтус будет надежно зафиксирован на основании.
Монтаж светодиодной системы
Теперь нам остается самая кропотливая работа – монтаж системы освещения.
Сборку конструкции из светодиодных лент делаем так:
Схема правильного и неправильного подключения
Ленту выбранного типа с помощью ножниц разрезаем на фрагменты длиной не более 5 м
По этим меткам ленту можно резать
- Затем на провод (для обычных лент двухжильный, для RGB – четырехжильный) надеваем термоусадочную изоляционную трубку. Концы проводов зачищаем и припаиваем к контактам на краю ленты.
Изделие с припаянными проводами
- После припаивания проводов сдвигаем термоусадочную трубку на место контакта и прогреваем ее строительным феном. Благодаря этому изоляция получается максимально надежной.
Изоляция с термоусадочной трубкой
- Вместо пайки для подключения можно использовать специальный коннектор: мы просто надеваем его на край ленты, а к другому концу присоединяем провода.
Использование коннектора
- Второй конец кабеля присоединяем к блоку питания. При присоединении нужно строго соблюдать полярность. Также желательно либо обжать концы токопроводящих жил с помощью специального инструмента, либо установить на них специальные концевики.
Подключение к блоку питания
- После сборки проверяем работоспособность системы, подключая блок питания к сети. Если светодиодная лента работает – можно приступать к ее монтажу.

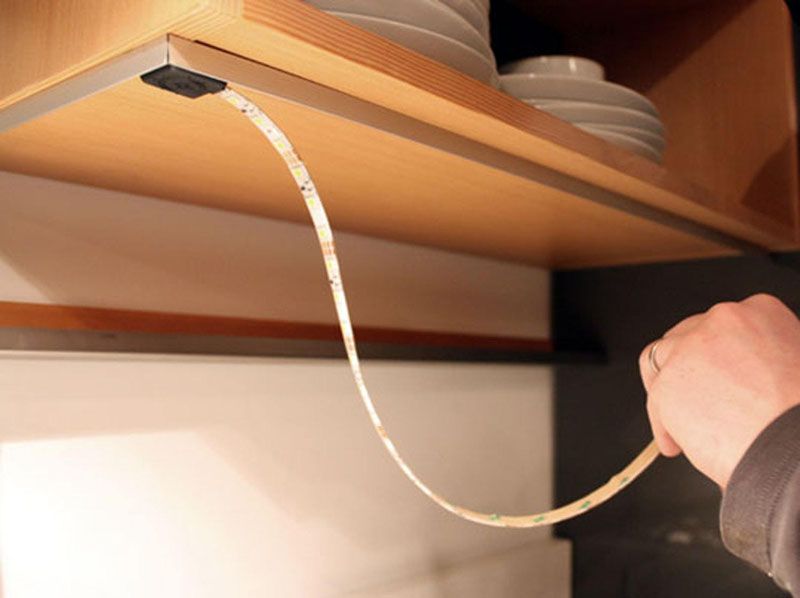

- Ленту фиксируем с помощью самоклеящегося слоя на изнаночной стороне, закрепляя либо на профиле, либо на стене, либо на самой галтели.
Лента в специальном монтажном коробе
- Блоки питания, контроллер, диммер и провода либо размещаем за плинтусом, либо укладываем в специальную нишу, закрытую небольшой дверцей. В этом случае очень удобен подвесной потолок из гипсокартона: за ним можно спрятать все эти элементы.
Как видите, все довольно просто: монтаж ленты своими руками не займет много времени, так что уже через несколько часов вы сможете оценить преобразившийся интерьер.
Особенности профиля, о которых стоит знать
Профиль из алюминия предназначены для светодиодной ленты, представляет собой специальный крепежный элемент, предназначенный для упрощения монтажа изделия, а также отвода тепла от нее. Иногда такое приспособление называют еще «led профиль» или «светодиодный короб». На такой основе можно крепить самые разнообразные led ленты (монохромные и многоцветные изделия).
Внешний вид алюминиевого короба
Ассортимент данной продукции для led светильников достаточно обширен и включает в себя следующее разнообразие:
- угловой;
- круглый;
- встраиваемый;
- врезной;
- широкий;
- накладной;
- для ступеней.
Наиболее часто используются угловой, врезной, встраиваемый или накладной вариант. Монтаж всех остальных видов используется несколько реже. Существуют и другие виды, которые изготавливаются из пластика. Но по сравнению с ними алюминиевые изделия применяются гораздо чаще (накладной, угловой, встраиваемый). Это связано с тем, что алюминий обладает отличной теплопроводностью, являясь при этом относительно недорого стоит.
Доступная стоимость профилей из металла объясняется просто:
- алюминий отлично поддается деформации;
- дешевое изготовление данного типа крепежного элемента;
- простая технология производства.
Помимо этого стоит отметить, что зачастую в довесок к алюминиевому коробу идет пластиковый матовый экран. С его помощью свечение светильников (светодиодных лент) становится равномерным по всей длине установленного крепежа.
Изготовление светильника
Для изготовления такого светильника придется пройтись по магазинам игрушек или мебельным салонам. Самой сложной процедурой станет поиск колец нужного диаметра, далее в паз монтируется светодиодная лента и закрывается матовой белой пленкой.
Чтобы сделать светильник из светодиодной ленты, нам понадобится составить план работ, в котором будут учтены все нюансы и тонкости. Мы будем рассматривать общий план и покажем на определенном примере порядок выполнения:
- Определяемся с конструкцией будущего светильника. Если вы берете старый и просто переделываете его, тогда вам гораздо проще, если нет – необходимо нарисовать будущую модель или точно представить, как она будет выглядеть по завершении работы.
- Посмотреть какие материалы для изготовления у вас есть. Если это дерево – измерьте его, возможно, чего-то не хватит, если это абажур из ниток – процедура не изменяется, на такой абажур уходит до 70 м хлопковой нити и клей ПВА. Проволока хорошо подойдет для каркасов, но чтобы ее качественно согнуть, понадобятся пассатижи.
- Купить блок питания, RGB-контроллер, провода, недостающие материалы для изготовления, возможно, сверла или лак по дереву.
- Хорошенько настроиться и приступить к работе.
- Насладиться результатом и похвастаться друзьям.
Для реализации такого решения понадобится лишь пластиковая полоса. Закрутить её можно в любую форму, а закрепить к любому пластиковому квадрату, к примеру, к детской игрушке для песочницы. Светодиодная лента клеится тыльной стороной к поверхности пластиковой полосы, огибая полностью контуры прямоугольника.
Самый простой светильник из светодиодной ленты
Для реализации такой идеи нам понадобится небольшой список нужных материалов. В данном примере мы переделаем старую люстру под современный мотив в течении 50 минут. Итак, нам понадобятся:
- старая люстра с подвесом;
- 6 деревянных или алюминиевых прямоугольников;
- 8 м самой яркой светодиодной ленты белого цвета, и блок питания к ней;
- Провод для подключения ленты 4 м и коннекторы;
- Сверло по металлу диаметром 2,8 мм и дрель;
- Короткие шурупы (длина 25-30 мм) 20-30 шт.;
- полоса поролона (в швейном магазине).
Стальная проволока станет прекрасной основой для уникальной люстры, а обыкновенная светодиодная гирлянда прекрасно подойдет в качестве источника света.
Собрав весь материал, переходим к практической части. Нам понадобятся прямоугольники размером 30 см высотой на 25 см шириной. Их можно изготовить из дерева или алюминиевого профиля.
Люстра на деревянной основе.
В случае с деревянным профилем светодиодная лента накрывается поролоном и получается такой эффект свечения, как на фото. Дерево окрашивается в нужный цвет. Можно улучшить конструкцию и придать ей более современный стиль, воспользовавшись алюминиевым профилем с рассеивателем. В таком случае поролон вам не понадобится.
Вам понадобятся соединительные уголки, струбцина для запила под углом 45 градусов и шурупы по металлу. Конструкция собирается, а лента вкладывается в профиль и закрывается рассеивателем.
Алюминиевый профиль может иметь разную конфигурацию, выбирайте самый удобный для вас.
Итак, первым делом освобождаем люстру от старой аппликации и ненужных элементов, нам понадобится только голый каркас, к нему и будем крепить рамки. Приступаем к производству наших прямоугольных светильников. Светодиодную ленту наклеивайте таким образом, чтобы в месте монтажа рамки к корпусу люстры лента не прилегала. Режете ее по месту разреза.
Просверлите три небольших отверстия в прямоугольнике – два под крепление к люстре, а одно для вывода проводов светодиодной ленты. Как только квадраты готовы, а лента вклеена, подсоедините каждый участок с одной стороны и аккуратно выведите провод в отверстие.
Алюминиевый профиль можно окрасить, как и дерево, в любой цвет.
В чаше светильника хорошо расположится блок питания. Соедините в правильной полярности все концы питающих кабелей и подсоедините к выходу постоянного напряжения блока питания. Сам блок питания подключается к сети 220 В вместо старой лампочки.
Когда все будет готово, зафиксируйте прямоугольники на корпусе светильника. Для этого необходимо воспользоваться шурупами по металлу, просверлив предварительно небольшие отверстия в корпусе лампы.
https://youtube.com/watch?v=VdUX83NMy0s
